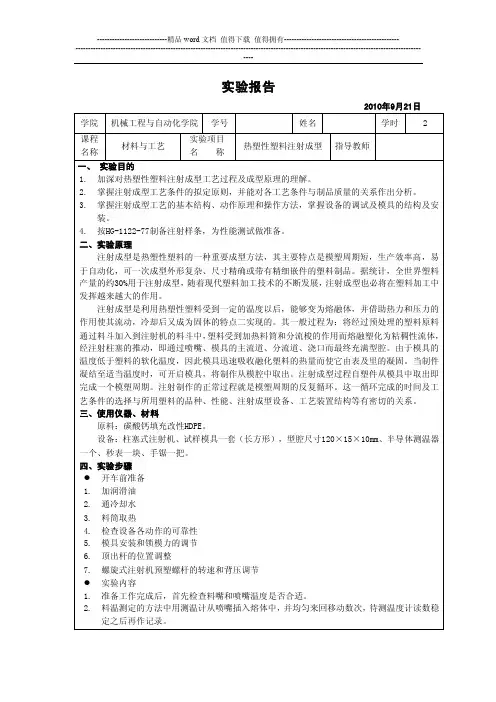

热塑性塑料注射成型中的常见缺陷及产生原因

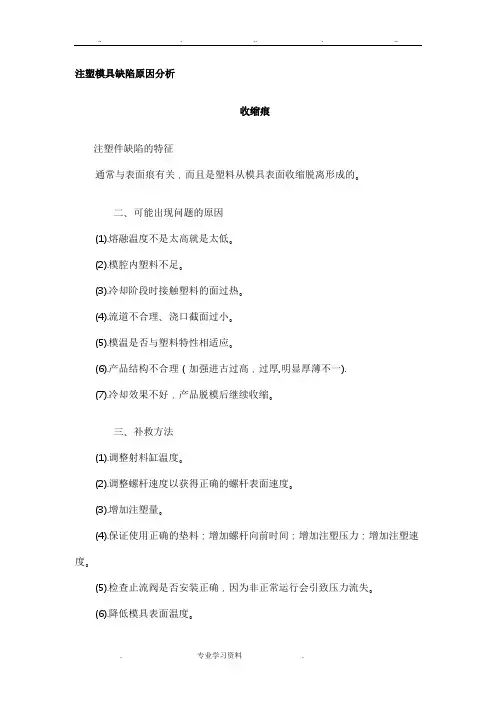

1.制品填充不足--
1）料桶，喷嘴及模具的温度偏低2）加料量不足3）料桶内的剩料太多4）注射压力太小5）注射速度太慢6）流道和浇口尺寸太小，浇口数量不够，切浇口位置不恰当7）型腔排气不良8）注射时间太短9）浇注系统发生堵塞10）塑料的流动性太差
2.制品有溢边--
1）料桶，喷嘴及模具温度太高2）注射压力太大，锁模力太小3）模具密合不严，有杂物或模板已变形4）型腔排气不良5）塑料的流动性太好6）加料量过大
3.制品有气泡--
1）塑料干燥不够，含有水分2）塑料有分解3）注射速度太快4）注射压力太小5）麻烦温太底，充模不完全6）模具排气不良7）从加料端带入空气
4.制品凹陷--
1）加料量不足2）料温太高3）制品壁厚与壁厚相差过大4）注射和保压的时间太短5）注射压力太小6）注射速度太快7）浇口位置不恰当
5.制品有明显的熔合纹--
1）料温太低，塑料的流动性差2）注射压力太小3）注射速度太慢4）模温太低5）型腔排气不良6）塑料受到污染
6.制品的表面有银丝及波纹--
1）塑料含有水分和挥发物2）料温太高或太低3）注射压力太小4）流道和浇口的尺寸太大5）嵌件未预热回温度太低6）制品内应力太大
7.制品的表面有黑点及条纹--
1）塑料有分解2）螺杆的速度太快，背压力太大3（喷嘴与主流道吻合不好，产生积料4）模具排气不良5）塑料受污染或带进杂物6）塑料的颗粒大小不均匀
8.制品翘曲变形--

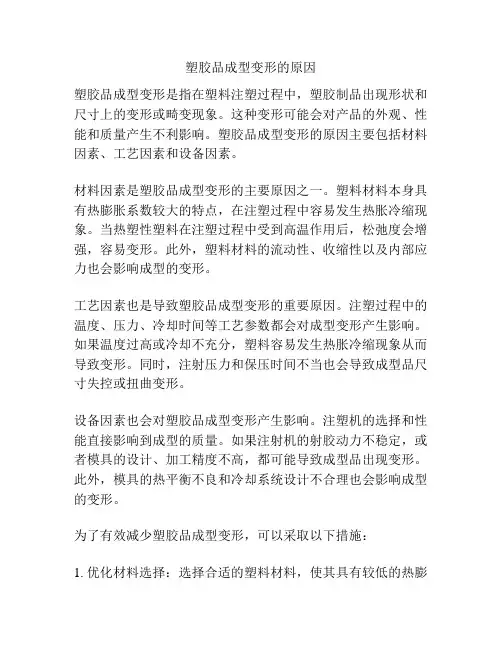

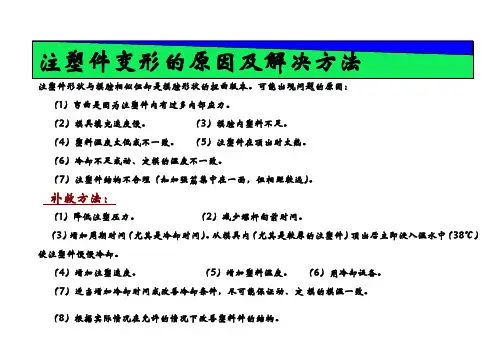

1）模具温度太高，冷却时间不够2）制品厚薄悬殊3）浇口位置不恰当，切浇口数量不合适4）推出位置不恰当，且受力不均5）塑料分子定向作用太大
9.制品的尺寸不稳定--
1）加料量不稳定2）塑料的确颗粒大小不均匀3）料桶和喷嘴的温度太高4）注射压力太小5）充模和保压的时间不够6）浇口和流道的尺寸不恰当7）模具的设计尺寸不恰当8）模具的设计尺寸不准确9）推杆变形或磨损10）注射机的电气，液压系统不稳定
10.制品粘模--
1）注射压力太大，注射时间太长2）模具温度太高3）浇口尺寸太大，且浇口位置不恰当
塑料挤出存在问题及解决方法 第一节塑料挤出的基本原理 塑料加工业是一项综合性很强的技术型产业。它涉及到高分子化学，高分子物理，界面理论，塑料机械，塑料加工模具，配方设计原理及工艺控制等方面。挤出理论主要研究塑料在挤出机内的运动情况与变化规律。挤出机中塑料在一定外力作用下，于不同温度范围内出现的高聚物的三种物理状态，与螺杆结构，塑料性能，加工条件之间的关系。从而进行合理工艺控制。以达到提高塑料制品产量与质量的目的。塑料高分子材料，在恒定的压力下受热时，于不同温度范围内，出现玻璃态，高弹态，粘流态三种物理状态。一般塑料的成型温度在粘流温度以上。 第二节聚烯烃管道挤出成型工艺控制 挤出成型工艺的控制参数包括成型温度，挤出机工作压力，螺杆转速，挤出速度和牵引速度，加料速度，冷却定型等。 1．原材料的预处理 聚烯烃是非吸水性材料，通常水分含量很低，可以满足挤出的需要，但当聚烯烃含吸水性颜料，如炭黑时，对湿度敏感。另外，在使用回料及填充料时，含水量会增大。水分不但导致管材内外表面粗糙，而且可能导致熔体中出现气泡。通常应对原料进行预处理。一般采用干燥处理，也可加相应的具有除湿功能的助剂。如消泡剂等。PE的干温度一般在60-90度。在此温度下，产量可提高10%--25%。2．温度控制 挤出成型温度是促使成型物料塑化和塑料熔体流动的必要条件。对物料的塑化及制品的质量和产量有着十分重要的影响。塑料挤出理论温度窗口是在粘流温度和降解温度之间。对于聚烯烃来说温度范围较宽。通常在熔点以上，280度以下均可加工。要正确控制挤出成型温度，必先了解被加工物料的承温限度与其物理性能的相互关系。找出其特点和规律，才能选择一个较佳的温度范围进行挤出成型。因此，在各段温度设定应考虑以下几个方面：一是聚合物本身的性能，如熔点，分子量大小和分布，熔体指数等。其次考虑设备的性能。有的设备，进料段的温度对主机电流的影响很大。再次，通过观察管模头挤出管坯表面是否光滑。有无气泡等现象来判断。
手糊玻璃钢常见缺陷及防止方法 1. 1：制品表面发粘 2.在玻璃钢制品生产过程中，往往由于制品暴露在潮湿空气中，或鼓风机，电风扇等排风设备，直吹制品的表面，造成苯乙烯挥发过多，最终层无含蜡的树脂，引起制品表面发粘的现象。 3.处理方法： 4.避免制品低温或潮湿条件下制作。 5.在树脂中加入0.02％石蜡，防止空气中氧气的阻聚作用。 6.控制通风方向，避免过堂风，减少交联剂的挥发。 7.根据室环境温度，控制引发剂，促进剂等用量。 8.或直接用加好石蜡树脂使用操作。 9. 2:起皱 10.玻璃钢制品的起皱，经常发生在胶衣层中，未待第一涂刷的胶衣完全凝胶，就上第二层胶衣，致使第二层胶衣中的苯乙烯，部分溶解了第一层胶衣，引起容涨，产生皱纹。 11.处理方法： 12.适当提高工作环境的温度，在上第一层胶衣时，应使用红外线灯泡烘干后，再上第二层胶衣， 13.待胶衣层凝胶后，再涂刷铺层树脂。适当增加引发剂和促进剂的用量，控制工作室的环境温度，通常在18～20℃之间为宜。14. 3:针眼 15.制品表面的针眼，主要原因是在凝胶前，小气泡进入胶衣层；或模具表面有灰尘；或是在添加阻燃树脂时，因粘度过高，加入到溶剂挥发，留下了针眼。
16.处理方法 17.成型制作时间要用浸渍辊滚，赶走气泡： 18.在树脂中适合加入消泡剂，如硅油等: 19.控制工作环境条件，周围不宜湿度过高，高温也不宜过低 20.催化剂用量不宜过多，避免过早地凝胶而产生气泡。 21.增加材料不宜受潮，若受潮后需要经过干燥处理 22.保持模具表面的清洁。 23. 4，光泽度不佳 24.玻璃钢制品的表面光泽度不佳现象，常见的有：局部出现无光斑片，或者全部表面失去光泽。 25.其主要原因是：制品过早地脱模：或脱模剂选择不好；或模具的表面不干燥。 25.1.处理方法： 25.2.模具使用前，要充分抛光处理，上腊或抛光后，模具表面要用干净的纱布，擦去多余的敷层； 25.3.制品充分固化后，才开始脱模 25.4.模具表面要保持干燥 25.5. 5,胶衣层剥落 25.6.由于制品固化太快，胶衣层发脆；或脱模时装制品背面用力过猛，造成胶衣层的剥落；或铺层的胶衣层没有压实：或模具表面有杂物污染等，均将造成表面胶衣饰剥落现象。 25.7.处理方法；适当降低固化剂，促进剂的用量，掌握好胶衣层的固化程度；
铸钢件缺陷产生的原因分析 铸钢阀门由于其成本的经济性和设计的灵活性,因而得到广泛的运用。由于阀门铸件的基本结构属于中空结构，形状比较复杂，铸造工艺受到铸件尺寸、壁厚、气候、原材料和施工操作的种种制约，因此，铸钢件常常会出现砂眼、气孔、裂纹、缩松、缩孔和夹杂物等各种铸造缺陷, 生产控制有一定难度，尤以砂型铸造的合金钢铸件为多。因为钢中合金元素越多钢液的流动性越差,铸造缺陷就更容易产生。 一、铸钢的铸造工艺特点 铸钢的熔点较高，钢液易氧化、钢水的流动性差、收缩性大，其体收缩率为10～14%，线收缩为1.8～2.5%。为防止铸钢件产生浇不足、冷隔、缩孔和缩松、裂纹及粘砂等缺陷，必须采取较为复杂的工艺措施： 1、由于钢液的流动性差，为防止铸钢件产生冷隔和浇不足，铸钢件的壁厚不能小于8mm；浇注系统的结构力求简单；采用干铸型或热铸型；适当提高浇注温度，一般为1520°～1600℃，因为浇注温度高，钢水的过热度大、保持液态的时间长，流动性可得到改善。但是浇温过高，会引起晶粒粗大、热裂、气孔和粘砂等缺陷。因此一般小型、薄壁及形状复杂的铸件，其浇注温度约为钢的熔点温度+150℃；大型、厚壁铸件的浇注温度比其熔点高出100℃左右。 2、由于铸钢的收缩量较大，为防止铸件出现缩孔、缩松缺陷，在铸造工艺上大都采用冒口、冷铁和补贴等措施，以实现顺序凝固。
3、为防止铸钢件产生缩孔、缩松、气孔和裂纹缺陷，应使其壁厚均匀、避免尖角和直角结构、在铸型用型砂中加锯末、在型芯中加焦炭、以及采用空心型芯和油砂芯等来改善砂型或型芯的退让性和透气性。 4、铸钢的熔点高，相应的其浇注温度也高。高温下钢水与铸型材料相互作用，极易产生粘砂缺陷。因此，应采用耐火度较高的人造石英砂做铸型，并在铸型表面刷由石英粉或锆砂粉制得的涂料。为减少气体来源、提高钢水流动性及铸型强度，大多铸钢件用干型或快干型来铸造，如采用CO2硬化的水玻璃石英砂型。 二、铸钢件常见的铸造缺陷 铸钢件在生产过程中经常会发生各种不同的铸造缺陷，常见的缺陷形式有：砂眼、粘砂、气孔、缩孔、缩松、夹砂、结疤、裂纹等。 A ）砂眼缺陷 砂眼是由于金属液从砂型型腔表面冲下来的砂粒（块），或者在造型、合箱操作中落入型腔中的砂粒（块）来不及浮入浇冒系统，留在铸件内部或表面而造成的。砂眼缺陷处内部或表面有充塞着型（芯）砂的小孔，是一种常见的铸造缺陷。 B）粘砂缺陷 在铸件表面上，全部或部分覆盖着一层金属(或金属氧化物)与砂（或涂料）的混（化）合物或一层烧结构的型砂，致使铸件表面粗糙，难于清理。粘砂多发生在型、芯表面受热作用强烈的部位，分机械粘砂和化学粘砂两种。机械粘砂是由金属液渗入铸型表面的微孔中形成的，当渗入深度小于砂粒半径时，铸件不形成粘砂，只是表面粗糙，当渗入深度
塑料挤出机常见的十一种故障和解决方法 在介绍挤出机常见的故障之前,我们先来了解下,什么是塑料挤出机 塑料挤出机分为双螺杆挤出机和单螺杆挤出机以及不常看见的多螺杆挤出机和无螺杆挤出机. 挤压系统包括螺杆、机筒、料斗、机头、和模具，塑料通过挤压系统而塑化成均匀的熔体，并在这一过程中所建立压力下，被螺杆连续的挤出机头。 挤出机常见的故障大概有十一种,下面就详细介绍下这十一种故障极其排除方法: 一、主电机轴承温升过高： 1、产生原因： （1）轴承润滑不良。 （2）轴承磨损严重。 2、产生原因： （1）检查并加润滑剂。检查电机轴承，必要时更换。 二、机头压力不稳： 1、产生原因：
（1）主电机转速不均匀。 （2）喂料电机转速不均匀，喂料量有波动。 2、处理方法： （1）检查主电机控制系统及轴承。 （2）检查喂料系统电机及控制系统。 三、润滑油压偏低： 1、产生原因： （1）润滑油系统调压阀压力设定值过低。 （2）油泵故障或吸油管堵塞。 2、处理方法： （1）检查并调整润滑油系统压力调节阀。 （2）检查油泵、吸油管。 四、自动换网装置速度慢或不灵 1、产生原因： （1）气压或油压低。
（2）气缸（或液压站）漏气（或漏油）。 2、处理方法： （1）检查换网装置的动力系统。 （2）检查气缸或液压缸的密封情况。 五、安全销或安全健被切断 1、产生原因： （1）挤压系统扭矩过大 （2）主电机与输入轴承联接不同心 2、处理方法： （1）检查挤压系统是否有金属等物进入卡住螺杆。在刚开始发生时，检查预热升温时间或升温值是否符合要求。 （2）调整主电机 六、挤出量突然下降： 1、产生原因： （1）喂料系统发生故障或料斗中没料。
电子线 PVC 在机头中停留时间较长：押出时将停留时间较长的料排尽 押出温度太高呈气泡状：降低押出温度，减水槽与机头的距离 1． 表面粗糙： A ． 温度太低：温度作适当上调 B ． PV C 烘烤不足：依作业标准烘烤胶料（时间/温度） C ． 机头压力太小：更换廊段较长的外模，增加网膜枚数 2． 死胶焦料： A ． B ． 押出温度太高，高温度押出时停机时及时降温 3． 发麻： A ． 温度太高：对机头 /眼模温度作适当调整，增大外眼孔径（呈现亮面发麻） B ． 外模太大：更换孔径略小的外模，提升押出温度（呈雾面发麻） 个人觉得温度高的表现是发毛但是有光泽，温度低的应该是发毛但光泽度交暗， 甚至在深色的表面上会有暗灰色泛出来！ 而且温度高的发毛的细孔是很明显的拉 开。而温度低的发毛很多是没有细孔的， 而言！ 只是有很粗糙的现象！ 以上是针对橡胶 4． 押出表面有气泡： A ． 押出温度太高：降低押出温度 B ． PV C 烘烤不足：增加烘烤时间 5． 表面凹凸不平： A ． 导体表面有脏污：过少量的油，并作适当的预热 B ． 6． PV C 收缩/熔损: A ． 导体未预热：预热器温度作适当调整（铜线不氧化，但要烫手） B ． 机头压力小 /温度太低：使用加压外模，机头眼模温度略作升高 C ． 水槽未过热水，储线架张力偏大：押出时过热水，储线架张力尽量减小 7． 绝缘高温易碎化： A ． PVC 烘烤不足：换规格及时烘烤 PVC B ． 押出时急速冷却：水槽过热水 8． 偏芯：
PVC 混炼不足引起外眼有积渣：升高押出温度，减小外模孔径和内外眼的距 内外眼模中间堵铜丝：折模清理内外模 水槽导轮储线架刮伤： 将线材放致导轮， 储线架合适的位置， 有破损时及时更换。 外被线 1． 外观显示成品纹路 缠绕纹：A 压大太大（内外模距离离太远）：生产中内外模距离 模太小：生产中外模宜选用比 0D 大0.1-0.3M/M 的外模 编织纹:A 外 模太小：太小的眼模因压力大造成外观不良，生产中宜选用孔径稍大 的外模（具体孔径尺寸依实际生产中更换为准 ）.B 内外模距太远 :生产中因内外 模距离离太远造成压力偏大从而导致显编织纹 /生产中尽量押空一点 . 编织线一般要求好脱皮 , 故无特殊要求时一般采用半空管押出 . 针对需要充实型 押出的编织线机头压力太大和太小时都会造成押出外观不良 . 生产中针对实际情 况对内外模距离及外模孔径进行调整 , 来解决外观问题 . 2． 过粉线 , 铝箔线的外观不良 滑石粉的好坏直接影响线材的外观 , 故滑石粉在使用前一定要烘烤干燥 . 这样滑 石粉才能均匀分布在经线材上 , 生产中半成品一定要从毛刷中间穿过 , 避免因过 粉太多导致外观不良 , 外模太小和内外模太近都会导致押出外观不良 , 生产时要 特别注意 . 铝箔线的外观调试同编织线 . 3． 外被脱皮不良以及芯线粘连 A ． 模具孔径太大：更换模具（内模偏小 / 外模偏大） B ． 模具未装正：重新将模具装正 C ． 内外模距离不当：以先近后远的原则调整内外模的距离 9． 其它 A ． 跳股引起的外观不良：内外模更换为孔径稍大的 B ． C ． 刮伤：外模引起的刮伤，更换外眼 2M/M 左右。外

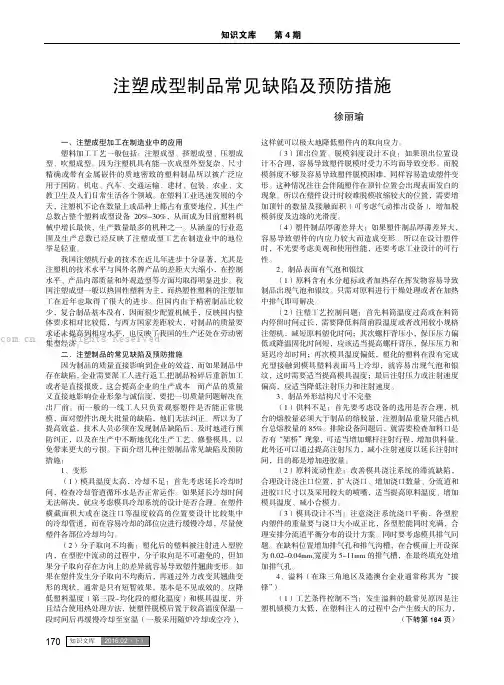

塑胶注塑产品常见缺陷有哪些 塑胶注塑产品常见缺陷有哪些, 制品质量包括内部质量和表观质量,内部质量包括内应力,冲击强度,制品收缩,熔合强度等,我们下面讲述的是制品常见的各种表观缺陷: 一.凹陷,缩孔,气孔 1.产生原因:原料吸湿性太大,干燥不好,制品壁厚不均,模腔压力不足或没有把存于腔内的空气排除而形成阻隔使熔体不能与模具表面全部按触,或因物料冷却速率降低其使制品表面出现严重凹陷,而缩孔位置多发生 在筋表面和远离浇口位置. 2.防止办法:在制品设计方面要防止由于筋造成壁厚不均,在选择材料方面选取收缩率小的材料,模具方面在壁厚地方开设支流道,工艺方面要降低模温,熔体温度.增加注射压力、保压时间和注射量,对容易发生缩孔的地方加强冷却,增加浇口截面尺寸. 二.无光泽,冷白,搓伤及皱纹 1.产生原因:这类缺陷的产生大都是因为模具温度过低,聚合物熔体温度过高, 冷却过快所致.当熔体还在充模时,在型腔壁上就形成了很硬的壳.壳层受到各种力的作用使之泛白变浑,严重者壳层可能被撕破和皱纹.产生此类现象的另一个原因是熔体在模内发生了不规则的脉动流动,如在浇口尺寸很小,注射速度又很大时,聚合物熔体细流射入模腔,细射流经过一段时间表面己冷却再与后续熔体熔合时,就会出现此类缺陷. 2.防止办法:提高模具温度,加大流道,浇口. 三.银丝与剥层 1.产生原因:在充满时,波前峰析出挥发性气体,这些气体往往是物料受热分解 出来的,气体分布在制品表面,就留下银纹,当物料含湿量过大时,加热会产生水蒸气,
塑化时由于螺杆工作不利,物料所挟带的空气不能排出也会产生银纹,在某些情况下,大气泡被拉长成扁气泡覆盖在制品表面上,使制品表面剥层.有时从料筒至喷嘴的温度梯度太大使剪切过大也会产生银丝. 2.防止办法:选择好干燥设备和干燥工艺,将含湿量降到最低值.工艺方面降低 熔体温度,提高模温,稳定喷嘴温度,加大背压,模具方面加开排气槽. 四.烧焦,暗纹及暗斑 1.产生原因:暗纹或暗斑出现多是因物料过热分解而引起,有的是因为塑化不均匀,从外观上看呈暗斑痕,有的是因为异物所致,冲模时模内空气压缩,温度升高产生烧焦,多发生在熔合缝处. 2.防止办法:物料干燥充分,降低熔体温度,提高背压,模具方面改善排气. 五.翘曲,变形 1.产生原因:聚合物的组织相应力,机械应力,热胀冷缩应力(温度应力)残余在 制品内部所致,一般结晶型比非结晶型大. 2.防止办法:减小取向,增大浇口尺寸,适当降低熔体和模具温度,加大注射速率,适当延长注射保压时间,减小浇口处压力,制品方面结构合理,改善脱模斜度表面粗糙度.顶出位置,面积等. 六.龟裂 1.产生原因:分子链在应力作用下沿力的方向上排列的裂纹,当脱模顶出力不平衡时,脱模造成真空吸力引起龟裂 2.防止办法:采用消除内应力的工艺办法,如提高熔体温度和模具温度,降低注 射力,采用退火处理等七.熔合缝 1.产生原因:两股以上的熔体合拢时,波前锋受到异物阻隔气体杂质所形成. 2.防止办法:适当提高模具温度和熔体温度,提高注射力和注射速度,模具上加 开排气,增设冷料井,调整片等. 八.溢边
一、产品常见缺陷及原因 1、铁水常见质量缺陷 成分不合格，主要是S出格。 标准要求，炼钢生铁S≤0.070%，Si≤1.25%，；铸造生铁S≤0.050% ，Si＞1.25%。 炼钢生铁牌号：L04、L08、L10。 铸造生铁牌号：Z14、Z18、Z22、Z26、Z30、Z34。 S出格的主要原因：入炉原料及熔剂质量波动造成炉渣碱度低；炉缸物理热不足；炉渣MgO、Al2O3含量高，炉渣流动性差；炉况不顺，座料、塌料多。 2、连铸坯常见质量缺陷 表面缺陷：纵裂纹、横裂纹、角部裂纹、夹杂、重接、飜皮、结疤、凹坑、划痕、压痕、气孔、凸块、缩孔。 内部缺陷：中间裂纹、三角区裂纹、中心疏松、中心偏析、内部夹杂、皮下气泡 形状缺陷：鼓肚、对角线长度差(脱方)、切斜、不平度(板坯)、镰刀弯(板坯)、弯曲、边长超差、长度超差
2、中板、连轧钢带常见缺陷
3、棒材、高线、中型材常见缺陷
二、质量事故分类及管理 1、炼钢一整炉废品：小转炉按出钢量42吨、大转炉按出钢量120吨计算；若出钢钢包(大包)为准时，当废品重量大于或等于出钢量的75%时为一整炉。 2、炼铁一整炉废品：小于或等于400m3高炉每次出铁量大于或等于30吨为一整炉，大于400m3高炉每次出铁量大于或等于50吨为一整炉。 3、《冶金工业部钢铁产品质量事故管理制度》规定:钢铁产品质量事故分为三级，其中一级质量事故为重大质量事故。结合本公司生产实际，我公司质量事故级别分类按附录《质量事故分类表》进行。
4、质量事故发生后，责任单位对事故分析要做到“三不放过”，即不查明事故原因不放过，不分清责任不放过，不订出纠正和预防措施不放过。 5、发生一、二级质量事故，质量部开具《不合格报告》，责任单位填写纠正措施，质量部对纠正措施进行跟踪验证。发生三级质量事故，责任单位在《柳钢质量事故报告单》上填写纠正措施自行跟踪验证。
人生不能留遗憾 钢材常见缺陷及原因 一、圆钢 1 划伤 特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。 原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。 2 折叠 特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。 原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。 3 结疤 特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。 原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。 4 耳子 特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。 原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；
横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。 5 弯曲 特征：有头部弯曲、局部弯曲、全长弯曲等。 原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。 6 翘皮 特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。 原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。 7 表面夹杂 特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。 原因：连铸坯表面带有非金属夹杂物；在加热过程中，炉内耐火砖、煤灰、煤渣等杂物粘附在原材料表面上，轧制时未能剥落；在轧制过程中，非金属夹杂物被带入孔型，被压入金属表面。 8 裂纹 特征：裂纹在钢材表面上，一般呈直线状，有的呈Y形，其方向多与轧制向一致，但也有横向或其他方向的。 原因：加热不均，轧制时各部分延伸不一致；轧制时，钢温过低，塑性变差；高碳钢和合金钢材冷却不当；连铸坯表面有裂缝未清除；连铸坯
塑料挤出常见的质量缺陷: 1.塑料焦烧 塑料焦烧是塑料挤出过程中常见的质量缺陷，其主要表现为：温度显示超高；机头模口有大量烟雾、强烈刺激味，严重时有爆裂声；挤出塑料层有焦粒；合胶缝处有连续气泡；产生的主要原因有： 1）温度控制超高达到塑料热降解温度； 2）螺杆长期未清洗，积存的焦烧物随熔融塑料挤出； 3）加温或停机时间过长，使机筒内塑料长期受热而分解； 4）控温仪表失控或失准，造成高温分解； 5）挤出机冷却系统未打开，造成物料剪切摩擦过热。 因此在挤出过程中应加强检查加温、冷却系统工作是否正常；挤出温度的设定应根据工艺要求以及螺杆的转速而定；合理控制加温度时间，定期进行挤压系统的清洗。 2.挤出物塑化不良 在前面讲到温度控制要求中曾经提到过塑化问题，一般塑化不良主要表现为：挤包层有蛤蟆皮样；塑料表面发乌，无光泽，并有细小裂纹；挤包层在合胶处有明显的线缝；产生的主要原因有： 1）温度控制太低，特别是机头部位； 2）绝缘或护套料中混有不同性质的其它塑料粒子； 3）螺杆转塑太快，塑料未能完全塑化； 4）塑料本身存在质量问题。 针对上述原因，应该注意挤出温度控制的合理性；对领用材料的质量和品名应确认；不能一味追求产量而提高挤出速度；加强原材料保管，特别是在塑料干燥工序；合理配模，以增强挤出压力和螺杆回流。 3.挤包层断面有气孔或气泡，其主要产生的原因是： 1）温度控制过高（特别是进料段）； 2）塑料受潮有水分； 3）长时间停车，分解塑料未排除干净； 4）自然环境湿度高； 5）缆芯内有水或气化物含量过高。 针对上述原因，应合理控制螺杆各段的温度；对所用物料提前预干燥；严格工艺操作要求，提高对塑料塑化程度的评判能力；注意生产环境以及物料保管仓储条件等。 4.挤包尺寸不合格,主要表现为偏芯；护套厚度或外径超差；其主要形成原因有： 1) 挤出和牵引速度不稳定； 2）缆芯外径变化太大； 3）挤出温度过高造成挤出量的减少； 4）塑料内杂质过多阻塞于过滤网使塑料流量降低； 5）收放线的张力不稳定； 6）模芯选择过大（挤压式）或模芯承线区长度太短而偏芯； 7）模间距选择不合适； 8）挤出机头的温度不均匀； 9）挤出模具的同心度未调整好； 10）进料口温度过高使进料困难影响料流； 针对上述原因，应经常测量护套外径及时调整；合理选配和调整挤出模具；注意收放线
型钢常见缺陷 缺陷名称缺陷特征产生原因 结疤型钢表面上的疤状金属薄块。其大小、深浅不等，外形极不规则，常呈指甲状、 鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。 由于钢坯未清理，使原有的结疤轧后仍残留在钢材 表面上。 表面夹杂暴露在钢材表面上的非金属物质称为表面夹杂,一? 般呈点状、块状和条状分布， 其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定 深度的凹坑，其大小、形状无一定规律。??? (1)钢坯带来的表面非金属夹杂物。 (2)在加热或轧制过程中，偶然有非金属夹杂韧(如 加热炉的耐火材料及炉渣等)，炉附在钢坯表面上， 轧制时被压入钢材，冷却经矫直后部分脱落 分层此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处 伴随有夹杂物。? (1)主要是由于镇静钢的缩孔或沸腾钢的气囊未切 净。 (2)钢坯的皮下气泡，严重疏松，在轧制时未焊台， 严重的夹杂物也会造成分层。 (3)钢坯的化学成份偏析严重，当轧制较薄规格时， 也可能形成分层。 气泡(凸包）型钢表面呈现的一种无规律分布的园形凸起称为凸包，凸起部分的外缘比较园 滑，凸包破裂后成鸡爪形裂口或舌形结疤，叫气泡。多产生于型钢的角部及腿尖。 钢坯有皮下气泡，轧制时未焊合。 裂纹顺轧制方向出现在型钢表面上的线形开裂，一般呈直线形，有时呈“Y”形，多 为通长出现，有时局部出现。 (1)钢坯有裂缝或皮下气泡、非金属夹杂物，经轧 制破裂暴露。 (2)加热温度不均匀，温度过低，轧件在轧制时各 部延伸与宽展不一致。 (3)加热速度过快、炉尾温度过高或轧制后冷却不 当，易形成裂纹，此种情况多发生在高碳钢和低合 金钢上。 尺寸超差（尺寸不合、规格不合）尺寸超差是指型钢截面几何尺寸不符标准规定要求的统称。这类缺陷名目繁多， 大部以产生部位以及其超差程度加以命名。例工、槽、角钢的腿长、腿短、腰厚、 腰薄及一腿长，一腿短。 (1)对工字钢成品孔腿长往往表现在开口腿上，主 要由于腰部压下量不够，角钢和槽钢成品孔压下量 的大小，直接影响腿长和腿短。 (2)切深孔切人太深，造成腿长无法消除。 (3)轧辊不水平或有轴向串动，以及800咬入不正， 成品孔夹板上偏等都会造成一腿长，一腿短等。 (4)腰的厚、薄主要是成品孔及成品前孔压下量不 合理所造成。 划伤（刮伤、擦伤、划痕）一般呈直线或弧形的沟槽，其深度不等，通长可见沟底，长度自几毫米到几米， 连续或断续地分布于钢材的局部或全长，多为单条，有时出现多条。 (1)导卫板安装不当，对轧件压力过大，将轧件表 面划伤。 (2)导卫板加工不良，口边不圆滑，或磨损严重， 粘有氧化铁皮，将轧件表面划伤。 (3)孔型侧壁磨损严重，当轧件接触时产生弧形划 伤。 (4)钢材在运输过程中与表面粗糙的辊道、盖板、 移钢机、活动挡板等接触划伤。
钢板常见质量缺陷及原因分析 一、热轧钢板 1辊印：是一组具有周期性、大小形状基本一致的凹凸缺陷，并且外观形状不规则。原因：1）一方面由于辊子疲劳或硬度不够使辊面一部分掉肉边凹；另一方面可能是辊子表面粘有异物，使表面部分呈凸出状；2）轧钢或精整加工时，压入钢板表面形成凹凸缺陷。 2表面夹杂：在钢板表面有不规则的点状块状或车条状的非金属夹杂物，其颜色一般呈红棕色、黄褐色、灰白色或灰黑色。原因：1）板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上；2）加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。 3氧化铁皮：氧化铁皮一般粘附在钢板表面，分布于板面的局部或全部，呈黑色或红棕色；铁皮有的疏松脱落，有的压入板面不易脱落；根据外观形状不同有：红铁皮、块状铁皮、条状铁皮、线状铁皮、木纹状铁皮、流星状铁皮、纺锤状铁皮、拖曳状铁皮和散状铁皮等，其压入深度有深有浅。原因：1）压入氧化铁皮的生成取决于板坯加热条件，加热时间逾长，加热温度愈高，氧化气氛愈强，生成氧化铁皮就愈多，而且不容易脱落，产生一次铁皮难于除尽，轧制时被压入钢板表面上；2）大立辊设定不合理，铁皮未挤松，难于除掉；3）由于高压除鳞水管的水压低，水咀堵塞，水咀角度不对及使用不当等原因，使钢板表面的铁皮没有除尽，轧制后被压入到钢板表面；4）氧化铁皮在沸腾钢中发生较多，在含硅
较高的钢中容易产生红铁皮。 4厚薄不均：钢板各部分厚度不一致称厚薄不均，凡厚度不均匀的钢板，一般为偏差过大，局部钢板厚度超过规定的允许偏差。原因：1）辊缝的调整和辊型的配置不当；2）轧辊和轧辊两侧的轴瓦磨损不一样；3）板坯加热温度不均。 5麻点：钢板表面呈现有局部或连续的凹坑叫麻点，其大小不同，深度不等。原因是加热过程中，板坯氧化严重，轧制时铁皮压入表面，脱落后形成细小的凹坑。 6气泡：钢板表面上有无规律分布的圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，呈现不规则的细裂纹；某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。原因：1）因板坯上存在较多达到气泡气囊类缺陷，经多道轧制没有愈合，残留在钢板上；2）板坯在炉时间长，气泡暴露。 7折迭（折印、折皱、折边、折角）：钢板表面有局部互相折合的双层金属称折迭，其外形与裂纹形似，深浅不一，在横截面上一般呈现锐角。沿轧制方向的直线状折迭称为顺折；垂直于轧制方向的折迭称为横折；边部折迭的称为折边；折迭与折印、折皱的区别主要在于缺陷的形状，程度不同而异，折边、折角程度根据角度大小不同相区别。横向折迭多发生在薄规格的带钢中。含碳量小于0.08%的软钢中，因开平机没有安装张力辊易产生折皱。原因：1）轧件刮伤，轧制时产生折迭，多出现在钢板的下表面；2）立辊挤压过大，辊环啃伤轧件下表面；3）板
来源于：注塑财富网https://www.doczj.com/doc/0411072065.html,/ 塑料挤出机的特点与常见问题的讲解 一. 挤出机组、晶点处理 (一) 挤出机组 挤出机机筒加热部分:国内挤出机组一般采用不锈钢加热圈或铝加热圈加热,这两种加热圈没有热膨胀装置,加热时因螺丝的各膨胀点不同,长期加热,有松动现象,使得机筒贴紧度不好。现国内很多大型或合资厂家已改用风冷式陶瓷加热器,这种加热器都装有热膨胀装置,内有高强度弹簧,永远保持一定的压力,使发热圈紧贴机筒,加不加热都很紧,也非常省电。另外,模头加保温层也是省电的一种方法。 (二) 晶点处理 1. 三台挤出机压力大小差距太大,挤出不稳定,造成晶点多。通常的做法是加大过滤网。以仕诚公司为例,在挤出机前加装一个背压装置,把压力调至三台挤出机差距小点,这样晶点会小很多。 2. 边料也是产成晶点多的一个原因,现有部分厂家用破碎机(国外有小螺杆 挤压) ,建议边料处理最好采用压粒机组。国外也是压粒比较多,在德国塑料展上,压粒前有牵引,有变相轮,比国内更先进。 破碎肯定有粉尘,压粒粉尘小,粉尘是晶点的源头之一,所以建议一般用压粒 机组,压粒就是将边料通过物理挤压成粒状,这样既省电晶点又少。下面举例说明一下压粒机与破碎机的省力比较。 破碎机: 功率为7. 5 KW ,鼓风机功率7.5 KW ,共15 KW 压粒机: 功率为5. 5 KW ,牵引机功率0.75 KW ,共6. 25 KW 15 KW - 6. 25 KW = 8. 75 KW 就是8. 75度,按0. 8 元/ 度计算,相当于节约: 8. 75 ×24 ×30 ×0. 8 = 5040 元/ 月×12≈6万元/ 年 同时,破碎机有100kg/ 月的粉尘,一年也是一个开支,噪音又大,由上可见压粒机粉尘少、晶点少、省电、噪音小,比破碎机经济好用,所以在此建议用压粒机。 二. 挤出机组直流与交流电机的省电比较 这两种方式都省电,重在用法不同。直流电机有几十种,但在挤出机常用的有两种:第一种是1500 转普通直流电视,用在挤出机比较多,很多厂家在用,因价
2.泥条弯曲一是泥条出机口时就向一侧弯曲，砖坯外壁一边厚，一边薄。主要原因是机口、芯具、泥缸和螺旋铰刀不在同一个中心上，应进行校正。二是泥条呈之字形前进，凹下的地方有时被拉坏。主要原因是砖机的挤机螺旋铰刀的主叶和副叶的顶端不齐，或者是副叶磨损严重，应对螺旋铰刀的主叶和副叶进行修理或更换。 3.泥条变形主要是因为泥条强度不够，成型水分过高，应对成型水分进行调整。 4．泥条烂角 泥条四角出现裂口，裂口的尖端向后翻。主要原因是中间的泥料挤出速度快，一是可以把芯具的中间芯头加长，或在中间芯头后面的芯杆上套一段阻泥管以减小中部的进泥量；二是加大机口进料端四角的弧度，以扩大四周的进泥量。 5．泥条烂心 泥条中心开花，向四周翻卷，挤机的泥条明显中间凸出。主要是中间的泥料挤机速度快。一是可以把芯具的中间芯头加长，或在中间芯头后面的芯杆上套一段阻泥管以减小中部的进泥量；二是加大机口进料端四角的弧度，以扩大四周的进泥量。 6．泥条中间凹进 挤出的泥条明显中间凹进。主要是中间泥料挤机速度慢造成的。可适当把芯具的中间芯头减短，或减小中部的阻泥锥以增大中部的进泥量。 7．泥条横向断裂纹 造成泥条横向断裂主要有两个原因。一是成型水分太低，应对成型水分进行调整；二是原料的塑性指数太低，应强化对原料的处理，如降低原料的破碎粒度，增加原料的陈化时间，对原料进行碾炼等以提高原料的塑性指数。 8．泥条产生锯齿裂纹 造成产生锯齿裂纹主要有以下原因。一是机口第二层转角处一侧或两侧水路缝隙太大，润滑水过多，产生有水小齿裂纹；二是机口最后两层缺水，前面一层又来水过多，则产生有水大齿裂纹；三是仅机口第二层转角处缺水，产生无水小齿裂纹；四是转角处各层全部缺水，则将产生无水大齿裂纹；四是转角处各层全部缺水，则将产生无水大齿裂纹。应根据具体情况，按其相应位置调整水路。 9．泥条两顶面产生纵向裂纹 造成泥条两顶面产生纵向裂纹（芯架裂纹）主要原因是泥料的二次结合不良。为了保证泥料的二次结合良好，防止出现芯架烈纹，应使芯具的大刀片末端到机口的出口平面有一个合理的长度，即“愈合长度”。愈合长度应随机口的净出泥量的增多而加长，塑性指数差的原料其愈合长度也应越长。 10．泥条孔洞变形 一是孔洞缩小，可能是芯头磨损严重或缩进机口太多，应更换或调整。二是孔洞移位，可能是芯杆歪斜或太细，应调正芯杆或更换。三是个别孔洞中间开花，向四周翻出。原因是该芯头的大头平面超出了机口出泥端的平面，应用螺帽把芯头压进去一点。四是孔洞坍塌变形，是因为泥料太软，应调整成型水分。 11．泥条孔洞内部出现鱼鳞裂纹 一是裂纹出现在几乎所有孔洞中，主要原因是芯头表面粗糙或设计不合理，锥度不合适，四
塑胶行业-塑胶件常见缺陷 塑胶件常见缺陷；1．塑胶成品缺陷；粘模(扯模)：制品的柱筋及细少多型腔件，在脱模后；力偏大，或模具局部粗糙等因素导致；缺料(填充不足)：制品结构与所设计的形状结构不符；充满，常产生于制品的柱，孔或薄胶位以及离入水口较；力不够，模温不足，骨位过薄，局部有油或排气不够(；充满；多胶：制品结构与所设计的形状结构不符，局部多出胶；间凸起，指甲可感觉到；缩水：制品表面 塑胶件常见缺陷 1．塑胶成品缺陷 粘模(扯模)：制品的柱筋及细少多型腔件，在脱模后未能脱模而粘附在模具相应位置因成型压力偏大，或模具局部粗糙等因素导致。 缺料(填充不足)：制品结构与所设计的形状结构不符，局部胶位不满足，短少，塑件未能完全充满，常产生于制品的柱，孔或薄胶位以及离入水口较远的部位，因成型压力不够，模温不足，骨位过薄，局部有油或排气不够(困气)导致胶位不能填充满。 多胶：制品结构与所设计的形状结构不符，局部多出胶位，或塑件表面有点状物，四周凹陷中间凸起，指甲可感觉到。通常由模具成型面碰，崩缺，损伤及细小型芯顶针移位或断掉导致。 缩水：制品表面因成型时，冷却硬化收缩，产生的肉眼可见凹坑或窝状现象称为“缩水”。制品结构的较厚胶位如骨位，柱位等对应表面，因成型压力不足，保压及射胶时间偏短，或模温偏高，而导致因局部收缩偏大而造成。 夹水纹(熔接痕)：熔胶在模腔内流动中分流后再汇合时不充分，不能完全熔合，冷却后在塑件表面形成的线状痕迹和线状熔接缝，模温偏低，料温偏低，制品局部偏薄或模具有粗大型芯及材料流动性不好等都会导致夹水纹的产生，温度及困气也对其有最大影响。 烘印(光影)：制品结构的厚薄胶位在熔胶流动时受阻改变方向而形成的光泽不一致的现象，通常在水口周围，塑件表面呈光泽度不够，颜色灰蒙。制品结构
钢板常见缺陷图谱及检验处理方法 一、结疤 1、缺陷特征： 钢板表面呈舌状、块状的金属片，有的与钢板本体相连，有的粘附在钢板表面与本体没有连结，后者在轧制过程中容易脱落，在板面上形成凹坑。 2、检查判断和处理： 用肉眼检查。钢板表面不允许存在结疤，一经发现必须清除。当缺陷深度在标准范围内允许修磨，否则切除或判为废品。 二、表面夹杂 1、缺陷特征： 在钢板表面呈现的明显点状、块状和带状的非金属夹杂物称夹杂，常呈现红棕色、淡黄色或灰白色。 2、检查判断和处理：
用肉眼检查。夹杂缺陷不允许存在，其清理深度不得超过标准规定，否则切除。 三、分层 1、缺陷特征： 钢板断面上呈现的明显金属分离现象称分层，缺陷处可见未焊合的缝隙，有时缝隙内还有肉眼可见的夹杂物。 2、检查判断和处理： 用肉眼检查。标准规定分层是不允许存在的缺陷，钢板分层部分必须切除。 四、爪裂 1、缺陷特征： 钢板表面呈现的深浅不等，类似于鸡爪形状的裂纹称为爪裂。 2、 检查判断和处理： 用肉眼检查。标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。
五、纵裂 1、缺陷特征： 钢板表面沿轧制方向具有一定深度和长度的裂纹称为纵裂。 2、检查判断和处理： 用肉眼检查。标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。 六、横向边裂 1、缺陷特征： 钢板边部呈现的形状不同，深浅不等，方向任意的裂纹称为横向边裂。 2、检查判断和处理： 用肉眼检查。标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理，但清理深度一定要符合标准规定。 七、纵向边裂 1、缺陷特征：
CHINA 挤塑工艺常见质量问题 解决 潘帅辉(河南机电高等专科学校) 二零一四年十二月一日
挤塑工艺中常见的质量缺陷及处理方法 1、塑料焦烧 塑料焦烧是塑料挤出过程中常见的质量缺陷，其注意表现为：温度显示超高；机头模口有大量烟雾、强烈刺激味，严重时有爆裂声；挤出塑料层有焦粒；合胶缝处有连续气泡；产生的注主要原因有： 1）、温度控制超高达到塑料热降解温度； 2）螺杆长期未清洗，积存的焦烧物随熔融塑料挤出； 3）加温或停机时间过长，使机筒内塑料长期受热而分解； 4）控温仪表失控或失准，造成高温分解； 5）挤出机冷却系统未打开，造成物料剪切摩擦过热。 因此在挤出过程中应加强检查加温、冷却系统工作是否正常；挤出温度的设定应根据工艺要求以及螺杆的转速而定；合理控制加温度时间，定期进行挤压系统的清洗。 2，挤出物塑化不良 在前面讲到温度控制要求中曾经提到过塑化问题，一般塑化不良主要表现为：挤包层有蛤蟆皮样；塑料表面发乌，无光泽，并有细小裂纹；挤包层在合胶处有明显的线缝；产生的主要原因有： 1）温度控制太低，特别是机头部位； 2）绝缘或护套料中混有不同性质的其它塑料粒子； 3）螺杆转塑太快，塑料未能完全塑化； 4）塑料本身存在质量问题。 针对上述原因，应该注意挤出温度控制的合理性；对领用材料的质量合品名应确认；不能一味追求产量而提高挤出速度；加强原材料保管，特别是在塑料干燥工序；合理配模，以增强挤出压力和螺杆回流。 3、挤包层断面有气孔或气泡，其主要产生的原因是： 1）温度控制过高（特别是进料段）； 2）塑料受潮有水分； 3）长时间停车，分解塑料未排除干净； 4）自然环境湿度高； 5）缆芯内有水或气化物含量过高。 针对上述原因，应合理控制螺杆各段的温度；对所用物料提前预干燥；严格工艺操作要求，提高对塑料塑化程度的评判能力；注意生产环境以及物料保管仓储条件等。 4、挤包尺寸不合格,主要表现为偏芯；护套厚度或外径超差；其主要形成原因有： 挤出和牵引速度不稳定； 1）缆芯外径变化太大； 2）挤出温度过高造成挤出量的减少； 3）塑料内杂质过多阻塞于过滤网使塑料流量降低； 4）收放线的张力不稳定； 5）模芯选择过大（挤压式）或模芯承线区长度太短而偏芯； 6）模间距选择不合适； 7）挤出机头的温度不均匀； 8）挤出模具的同心度未调整好；
塑料挤出成型过程中存在的质量问题及解决方 法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
塑料挤出存在问题及解决方法 第一节塑料挤出的基本原理 塑料加工业是一项综合性很强的技术型产业。它涉及到高分子化学，高分子物理，界面理论，塑料机械，塑料加工模具，配方设计原理及工艺控制等方面。挤出理论主要研究塑料在挤出机内的运动情况与变化规律。挤出机中塑料在一定外力作用下，于不同温度范围内出现的高聚物的三种物理状态，与螺杆结构，塑料性能，加工条件之间的关系。从而进行合理工艺控制。以达到提高塑料制品产量与质量的目的。塑料高分子材料，在恒定的压力下受热时，于不同温度范围内，出现玻璃态，高弹态，粘流态三种物理状态。一般塑料的成型温度在粘流温度以上。 第二节聚烯烃管道挤出成型工艺控制 挤出成型工艺的控制参数包括成型温度，挤出机工作压力，螺杆转速，挤出速度和牵引速度，加料速度，冷却定型等。 1．原材料的预处理 聚烯烃是非吸水性材料，通常水分含量很低，可以满足挤出的需要，但当聚烯烃含吸水性颜料，如炭黑时，对湿度敏感。另外，在使用回料及填充料时，含水量会增大。水分不但导致管材内外表面粗糙，而且可能导致熔体中出现气泡。通常应对原料进行预处理。一般采用干燥处理，也可加相应的具有除湿功能的助剂。如消泡剂等。PE的干温度一般在60-90度。在此温度下，产量可提高10%--25%。 2．温度控制
挤出成型温度是促使成型物料塑化和塑料熔体流动的必要条件。对物料的塑化及制品的质量和产量有着十分重要的影响。塑料挤出理论温度窗口是在粘流温度和降解温度之间。对于聚烯烃来说温度范围较宽。通常在熔点以上，280度以下均可加工。要正确控制挤出成型温度，必先了解被加工物料的承温限度与其物理性能的相互关系。找出其特点和规律，才能选择一个较佳的温度范围进行挤出成型。因此，在各段温度设定应考虑以下几个方面：一是聚合物本身的性能，如熔点，分子量大小和分布，熔体指数等。其次考虑设备的性能。有的设备，进料段的温度对主机电流的影响很大。再次，通过观察管模头挤出管坯表面是否光滑。有无气泡等现象来判断。 挤出温度包括加热器的设定温度和熔体温度。加热温度是指外加热器所提供的温度。熔体温度是指螺杆前段与机头连接间物料的温度。 机筒温度分布，从喂料区到模头可能是平坦分布，递增分布，递减分布及混合分布。主要取决于材料物点和挤出机的结构。 机头设置温度，为了获得较好的外观及力学性能，以及减小熔体出口膨胀，一般控制机身温度较低，机头温度较高。机头温度偏高，可使物料顺利进入模具，但挤出物的形状稳定性差，收缩率增加。机头温度低，则物料塑料不良，熔体粘度大，机头压力上升。虽然这样会使制品太得较密实，后收缩率小，产品形状稳定性好，但是加工较困难，离模膨胀较大，产品表面粗糙。还会导致挤出机背压增加，设备负荷大，功率消耗也随之增加。 口模设置温度，口模和芯模的温度对管子表面光洁度有影响，在一定的范围内，口模与芯模温度高，管子表面光洁度高。通常来讲，口模出口的温度不应超过220度，机头入口的熔体温度为200度，机头入口和出口熔体温差不应
铸造制品主要缺陷有偏析、气孔、缩孔与缩松、夹杂、裂纹、冷隔及其他缺陷。 1偏析 偏析——在铸件中出现化学成分不均匀的现象。偏析使铸件的性能不均匀，严重时会造成废品。 偏析可分为两大类：微观偏析和宏观偏析。 晶内偏析(又称枝晶偏析)——是指晶粒内各部分化学成分不均匀的现 象，是微观偏析的一种。凡形成固溶体的合金在结晶过程中，只有在非常缓慢的冷却条件下，使原子充分扩散，才能获得化学成分均匀的晶粒。在实际铸造条件下，合金的凝固速度较快，原子来不及充分扩散，这样按树枝状方式长大的晶粒内部，其化学成分必然不均匀。为消除晶内偏析，可把铸件重新加热到高温，并经长时间保温，使原子充分扩散。这种热处理方法称为扩散退火。 密度偏析(旧称比重偏析)——是指铸件上、下部分化学成分不均匀的 现象，是宏观偏析的一种。当组成合金元素的密度相差悬殊时，待铸件完全凝固后，密度小的元素大都集中在上部，密度大的元素则较多地集中在下部。为防止密度偏析，在浇注时应充分搅拌或加速金属液冷却，使不同密度的元素来不及分离。 宏观偏析有很多种，除密度偏析之外，还有正偏析、逆偏析、V形偏析和带状偏析等。 偏析金相组织见图1：
图1 边部灰色处为反偏析区 2气孔 金属在凝固过程中，气体的溶解度急剧降低，在戮度很大的固态金属中难以逸出而滞留于熔体内形成气孔。与缩孔缩松的形态不同，气孔一般呈圆形、椭圆形或长条形，单个或成串状分布，内壁光滑。孔内常见气体有H2、CO、H2O、CO2等。按气孔在铸锭中出现的位置分为内部气孔、皮下气孔和表面气孔。气孔的存在减少了铸锭的有效体积和密度，经加工后虽可被压缩变形，但难以焊合，结果造成产品的起皮、起泡、针眼、裂纹等缺陷。 气孔形态金相组织见图2：
