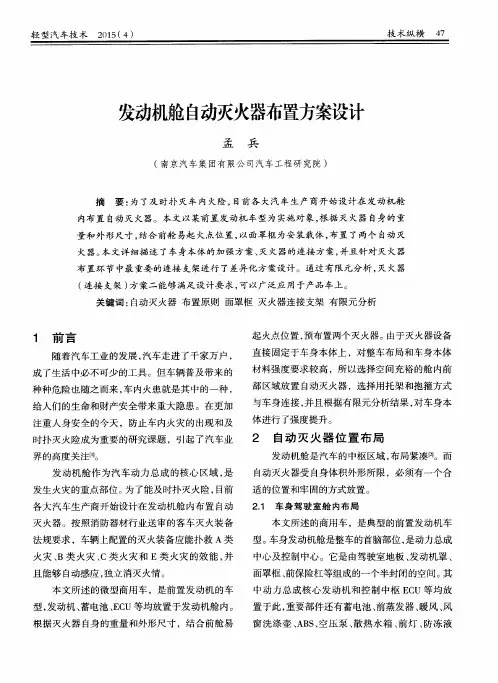

发动机舱自动灭火器方案设计
1自动灭火器位置布局
发动机舱是汽车的中枢区域，布局紧凑。而自动灭火器受自身体积外形所限，必须有一个合适的位置和牢固的方式放置。
1.1车身驾驶室舱内布局
本文所述的商用车，是典型的前置发动机车型。车身发动机舱是整车的首脑部位，是动力总成中心及控制中心。它是由驾驶室地板、发动机罩、面罩框、前保险杠等组成的一个半封闭的空间。其中动力总成核心发动机和控制中枢ECU等均放置于此，重要部件还有蓄电池、前蒸发器、暖风、风窗洗涤壶、ABS、空压泵、散热水箱、前灯、防冻液壶等。另外，电子电器设备的电源线束、控制信号线束，进排气管道、液体循环管路等都在舱内形成一个复杂的网络。发动机舱内由于放置了众多的零部件，导致布局空间相当紧凑，而灭火器及其附属支架占用空间较大。并且舱内器件依托的车身本体铁件大多是材料厚度较薄的铁板，在灭火器本体3G动载工况下零部件强度较难满足安装要求。
1.2灭火器的布置原则
灭火器在发动机舱内布置，需要在满足灭火要求的前提下，选择强度高的车身部位，不降低车身模态及零部件强度、刚度。
1.2.1针对易起火点布置
汽车发动机舱内易起火部位主要有发动机本体及其管路、蓄电池及其开关等部位，其中，发动机引起的火患最难控制，后果最为惨烈。发动机及其管路其上易着火点按照危险性，依次为增压器、发电机、高压燃油泵及高压燃油管、排气管等。针对易着火点在舱内的位置分布和法规规定的灭火剂剂量要求，最终确定
在本车型上安装左右对称的两个灭火器，内贮干粉质量均为400克。车身左侧位置的灭火器灭主要针对高压燃油泵、增压器等的火情，并能兼顾蓄电池可能产生的险情；车身右侧的灭火器则主要排气管、发电机等的火情。
1.2.2选择车身强度足够高的部位作为安装位置
由于灭火器外壳较厚，加上支架和内贮干粉质量，整个灭火装置的重量比较大，因此选择厚度大、材料屈服强度较高的车身位置安装，是非常重要的。而当零件料厚达不到直接安装要求时，就必须对零件贴加强胶片和焊接加强支架来保证足够的安装强度。本车型的面罩框采用的双层钢板结构，骨架和外板都采用了高强度合金钢，材料具有良好的强度和刚度性能，灭火器就安装于面罩框的两侧位置。为了满足较高的安全系数，使面罩框不至于出现开裂等问题，面罩框骨架部位增加了加强板，灭火器支架直接安装于增加了加强板的零件处。
1.2.3灭火器拆装方便，并且不影响舱内其他器件维护作业。
由于发动机舱内器件数量比较多，有一些部件需要经常性拆装，灭火器布置之后不能影响其他部件后续操作。灭火器自身也需要拆装方便，只需要简单工具就能实现一次拆装操作。另外，灭火器布置位置尽量对称，既美观又对车身模态有益。根据车身发动机舱内零部件布局，结合灭火器的放置原则，本车型最终确定了灭火器放置于面罩框内侧上安装点处，以支架悬挂固定的布置方式。灭火器自身用圆形抱箍紧抱，并与灭火器支架连接，灭火器支架另一端用螺栓固定于面罩框上。
2灭火器布置方案
2.1面罩框本体加强方案
面罩框本体是由内外两层钢板点焊而成，内部为焊接骨架，
