步进电动机的工作原理及特点随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。 1 步进电机概述 步进电动机又称脉冲电动机或阶跃电动机，国外一般称为Steppingmotor、Pulse motor或Stepper servo，其应用发展已有约80年的历史。步进电机是一种把电脉冲信号变成直线位移或角位移的控制电机，其位移速度与脉冲频率成正比，位移量与脉冲数成正比。步进电机在结构上也是由定子和转子组成，可以对旋转角度和转动速度进行高精度控制。当电流流过定子绕组时，定子绕组产生一矢量磁场，该矢量场会带动转子旋转一角度，使得转子的一对磁极磁场方向与定子的磁场方向一着该磁场旋转一个角度。因此，控制电机转子旋转实际上就是以一定的规律控制定子绕组的电流来产生旋转的磁场。每来一个脉冲电压，转子就旋转一个步距角，称为一步。根据电压脉冲的分配方式，步进电机各相绕组的电流轮流切换，在供给连续脉冲时，就能一步一步地连续转动，从而使电机旋转。步进电机每转一周的步数相同，在不丢步的情况下运行，其步距误差不会长期积累。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，同时步进电机只有周期性的误差而无累积误差，精度高，步进电动机可以在宽广的频率围通过改变脉冲频率来实现调速、快速起停、正反转控制等，这是步进电动机最突出的优点[1]。 正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电动机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接收数字量的输入，所以特别适合于微机控制。 2国外的研究概况 步进电机是国外发明的。中国在文化大革命中已经生产和应用，例如、、、、都生产，而且都在各行业使用，驱动电路所有半导体器件都是完全国产化的，当时是全分立元器件构成的逻辑运算电路，还有电容耦合输入的计数器，触发器，环形分配器。国外在大功率的工业设备驱动上，目前基本不使用大扭矩步进电动机，因为从驱动电路的成本，效率，噪音，加速度，绝对速度，系统惯量与最大扭矩比来比较，比较不划算，还是用直流电动机，加电动机编码器整体技术和经济指标高。一些少数高级的应用，就用空心转杯电机，交流电机。国外在小功率的场合，还使用步进电机，例如一些工业器材，工业生产装备，打印机，复印件，速印机，银行自动柜员机。国外用许多现代的手段将步进电机排挤出驱动应用，除了前面提到的旋转编码器，打印机还使用光电编码带或感应编码带配合直流电动机，实现闭环直线位移控制。国过去是用大力矩步进电动机实现机床数控，有实力的公司现在也采用交流电动机驱动数控机床，在驱动设备的主要差距，是国外对交流电动机的控制理论与工程分析和应用能力强，先进的控制理论作为软件，写在控制器部。 总的来说，步进电机是一种简易的开环控制，对运用者的要求低，不适合在大功率的场合使用。 在卫星、雷达等应用场合，中国在文化大革命后期，就生产了力矩电机，就生产了环形
一、前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给用户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转：
如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C 偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C 对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相 不通 电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电 顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A 这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移 1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。 3、力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力F 与（dФ/dθ）成正比 S 其磁通量Ф=Br*S Br为磁密，S为导磁面积，F与L*D*Br成正比L为铁芯有效长度，D 为转子直径Br=N·I/R N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。 力矩=力*半径
步进电机也叫步进器，它利用电磁学原理，将电能转换为机械能，人们早在20世纪20年代就开始使用这种电机。随着嵌入式系统(例如打印机、磁盘驱动器、玩具、雨刷、震动寻呼机、机械手臂和录像机等)的日益流行，步进电机的使用也开始暴增。不论在工业、军事、医疗、汽车还是娱乐业中，只要需要把某件物体从一个位置移动到另一个位置，步进电机就一定能派上用场。步进电机有许多种形状和尺寸，但不论形状和尺寸如何，它们都可以归为两类：可变磁阻步进电机和永磁步进电机。本文重点讨论更为简单也更常用的永磁步进电机。 步进电机的构造 如图1所示，步进电机是由一组缠绕在电机固定部件--定子齿槽上的线圈驱动的。通常情况下，一根绕成圈状的金属丝叫做螺线管，而在电机中，绕在齿上的金属丝则叫做绕组、线圈、或相。如果线圈中电流的流向如图1所示，并且我们从电机顶部向下看齿槽的顶部，那么电流在绕两个齿槽按逆时针流向流动。根据安培定律和右手准则，这样的电流会产生一个北极向上的磁场。
现在假设我们构造一个定子上缠绕有两个绕组的电机，内置一个能够绕中心任意转动的永久磁铁，这个可旋转部分叫做转子。图2给出了一种简单的电机，叫做双相双极电机，因为其定子上有两个绕组，而且其转子有两个磁极。如果我们按图2a所示方向给绕组1输送电流，而绕组2中没有电流流过，那么电机转子的南极就会自然地按图中所示，指向定子磁场的北极。 再假设我们切断绕组1中的电流，而按图2b所示方向给绕组2输送电流，那么定子的磁场就会指向左侧，而转子也会随之旋转，与定子磁场方向保持一致 接着，我们再将绕组2的电流切断，按照图2c的方向给绕组1输送电流，注意：这时绕组1中的电流流向与图2a所示方向相反。于是定子的磁场北极就会指向下，从而导致转子旋转，其南极也指向下方。 然后我们又切断绕组1中的电流，按照图2d所示方向给绕组2输送电流，于是定子磁场又会指向右侧，从而使得转子旋转，其南极也指向右侧。。 最后，我们再一次切断绕组2中的电流，并给绕组1输送如图2a所示的电流，
四相步进电机原理图 本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。 1. 步进电机的工作原理 该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。 图1 四相步进电机步进示意图 开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相 绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。
当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。 四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。 单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示： a. 单四拍 b. 双四拍 c八拍 图2.步进电机工作时序波形图 2.基于AT89C2051的步进电机驱动器系统电路原理 步进电机驱动器系统电路原理如图3：
图3 步进电机驱动器系统电路原理图 AT89C2051将控制脉冲从P1口的P1.4~P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。 图3中的RL1~RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。D1~D4为续流二极管，使电机绕组产生的反电动势通过续流二极管（D1~D4）而衰减掉，从而保护了功率管TIP122不受损坏。
步进电机工作原理,特点及应用 - 步进电机工作原理,特点及应用 一、前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B
与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。 3、力矩： 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力F与（dФ/dθ）成正比 S
步进电机的种类、结构及工作原理 步进式伺服驱动系统是典型的开环控制系统。在此系统中，执行元件是步进电机。它受驱动控制线路的控制，将代表进给脉冲的电平信号直接变换为具有一定方向、大小和速度的机械转角位移，并通过齿轮和丝杠带动工作台移动。由于该系统没有反馈检测环节，它的精度较差，速度也受到步进电机性能的限制。但它的结构和控制简单、容易调整，故在速度和精度要求不太高的场合具有一定的使用价值。 1.步进电机的种类 步进电机的分类方式很多，常见的分类方式有按产生力矩的原理、按输出力矩的大小以及按定子和转子的数量进行分类等。根据不同的分类方式，可将步进电机分为多种类型，如表5-1所示。 表5-1 步进电机的分类 2.步进电机的结构
目前，我国使用的步进电机多为反应式步进电机。在反应式步进电机中，有轴向分相和径向分相两种，如表5--1所述。 图5--2是一典型的单定子、径向分相、反应式伺服步进电机的结构原理图。它与普通电机一样，分为定子和转子两部分，其中定子又分为定子铁心和定子绕组。定子铁心由电工钢片叠压而成，其形状如图中所示。定子绕组是绕置在定子铁心6个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。图5--2所示的步进电机可构成三相控制绕组，故也称三相步进电机。若任一相绕组通电，便形成一组定子磁极，其方向即图中所示的NS极。在定子的每个磁极上，即定子铁心上的每个齿上又开了5个小齿，齿槽等宽，齿间夹角为9°，转子上没有绕组，只有均匀分布的40个小齿，齿槽也是等宽的，齿间夹角也是9°，与磁极上的小齿一致。此外，三相定子磁极上的小齿在空间位置上依次错开1/3齿距，如图5--3所示。当A相磁极上的小齿与转子上的小齿对齐时，B相磁极上的齿刚好超前(或滞后)转子齿1/3齿距角，C相磁极齿超前(或滞后)转子齿2/3齿距角。 图5-2 单定子径向分相反应式伺服步进电机结构原理图
步进电机基本原理 电机将电能转换成机械能，步进电机将电脉冲转换成特定的旋转运动。每个脉冲所产生的运动是精确的，并可重复，这就是步进电机为什么在定位应用中如此有效的原因。 永磁步进电机包括一个永磁转子、 线圈绕组和导磁定子。激励一个线圈绕 组将产生一个电磁场，分为北极和南极，见图1所示。定子产生的磁场使转子转动到与定子磁场对直通过改变定子线圈的通电顺序可使电机转子产生连续的旋转运动。 图2显示了一个两相电机的典型的步进顺序。在第1步中，两相定子的A相通电，因异性相吸，其磁场将转子固定在图示位 開！対 $绸I第服励 『0 产唯业餓场
置。当A 相关闭、B 相通电时，转子顺时针旋转 90°。在第3步 中，B 相关闭、A 相通电，但极性与第1步相反，这促使转子再 次旋转90°。在第4步中，A 相关闭、B 相通电，极性与第2步 相反。重复该顺序促使转子按 90°的步距角顺时针旋转。 32樹柏血机的单榊通岖歩进时 图2中显示的步进顺序称为“单相激励”步进。更常用的步 进方法是“双相激励”，其中电机的两相一直通电。但是，一次 只能转换一相的极性，见图 3所示。两相步进时，转子与定子两 相之间的轴线处对直。由于两相一直通电，本方法比“单相通电” Ph ase B zop^l rNIa ￡ Phase A Step 3 Pha** 耳 心w 町卩冃匾丽 Jf PhawB P 0 I 『sJZ 五朗 Fha?e B Ph 』理A PtMAC A P1is*f￥ B
步进多提供了41.1%的力矩，但输入功率却为 2 倍 图3附J电机的毗柑通葩儿进繼庁 半步步进 电机也可在转换相位之间插入一个关闭状态而走“半步”。 这将步进电机的整个步距角一分为二。例如，一个90°的步进电机将每半步移动45°，见图4。但是，与“两相通电”相比， 半步进通常导致15%- 30%勺力矩损失（取决于步进速率）。在 每交换半步的过程中，由于其中一个绕组没有通电，所以作用在 a Step 2 Ph阴申A Pkas? A

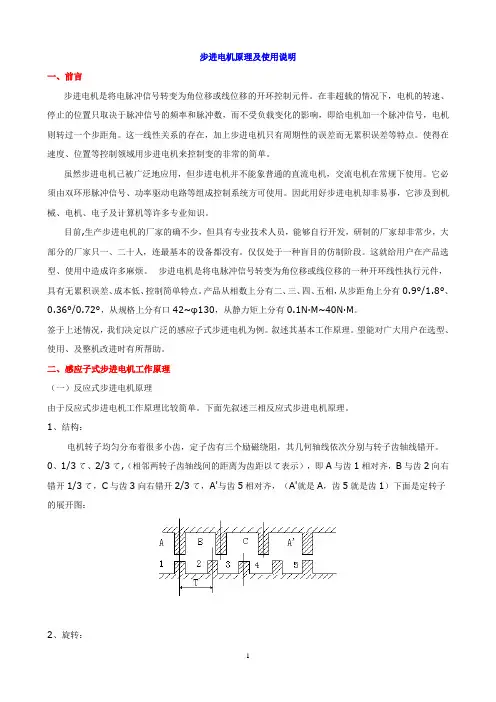

步进电机原理及使用说明 一、前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N?M~40N?M。 签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。
步进电机工作原理及功能运用 双击自动滚屏发布者：admin 发布时间：2012-02-18 03:06:33 阅读：495次【字体：大中小】步进电机的概术： 步进电机是将电脉冲信号转变为角位移或线位移的开环控制组件，是目前行业设备的主要配件，如剥线机设备就需要用到此步进电机。 在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 单相步进电机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电机有多相方波脉冲驱动，用途很广。使用多相步进电机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电机各项绕组。每输入一个脉冲到脉冲分配器，电机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转
过一个步距角。 步进电机按旋转结构分两大类：1是圆型旋转电机如下图A 2直线型电机，结构就象一个圆型旋转电机被展开一样，如下图B 步进电机的别称 步进电机(stepping motor),步进电机(step motor)，或者是脉冲电机(pulse motor)，其它的如(stepper motor)等……有着各式各样的称呼方式，这些用日本话来表示的时候，就成为阶动电动机，还有，阶动就是一步一步阶段动作的意思，这各用另外一种语言来表示时，就是成为步进驱动的意思，总之，就是输入一个脉冲就会有一定的转角，分配转轴变位的电动机。 一、步进电机的特点
1. 步进电机的工作原理 该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式 步进电机工作原理示意图。 图1 四相步进电机步进示意图 开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的4号齿就和C、D相 绕组磁极产生错齿，2、5号齿就和D 当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。 四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。 单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c 所示： a. 单四拍 b. 双四拍 c八拍
51单片机驱动步进电机的方法。 驱动电压12V，步进角为7.5度. 一圈360 度, 需要48 个脉冲完成!!! 该步进电机有6根引线，排列次序如下：1:红色、2:红色、3:橙色、4:棕色、5:黄色、6:黑色。采用51驱动ULN2003的方法进行驱动。 ULN2003的驱动直接用单片机系统的5V电压，可能力矩不是很大，大家可自行加大驱动电压到12V。
1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理由于反应式步进电机工作原理比较简单。下面先叙述三相反 应式步进电机原理。 1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为 1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。
两相步进电机驱动器工作原理 1. 步进电机的工作原理 该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。 图1 四相步进电机步进示意图 开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。 当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。 四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。 单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：图2.步进电机工作时序波形图 2.基于AT89C2051的步进电机驱动器系统电路原理 图3 步进电机驱动器系统电路原理图 A T89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。A T89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。 图3中的RL1～RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。D1～D4为续流二极管，使电机绕组产生的反电动势通过续流二极管(D1～D4)而衰减掉，从而保护了功率管TIP122不受损坏。 在50Ω外接电阻上并联一个200μF电容，可以改善注入步进电机绕组的电流脉冲前沿，提高了步进电机的高频性能。与续流二极管串联的200Ω电阻可减小回路的放电时间常数，使绕组中电流脉冲的后沿变陡，电流下降时间变小，也起到提高高频工作性能的作用。 3.软件设计 该驱动器根据拨码开关KX、KY的不同组合有三种工作方式供选择： 方式1为中断方式：P3.5(INT1)为步进脉冲输入端，P3.7为正反转脉冲输入端。上位机(PC机或单片机)与驱动器仅以2条线相连。 方式2为串行通讯方式：上位机(PC机或单片机)将控制命令发送给驱动器，驱动器根据控制命令自行完成有关控制过程。
步进电机的工作原理及其原理图
————————————————————————————————作者：————————————————————————————————日期：
一、前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给用户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C 偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C 对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相 不通
步进电机细分驱动电路及原理（后面是已经编好的程序改改就可直接使用） 细分原理分析 步进电机驱动线路,如果按照环形分配器决定的分配方式,控制电动机各相绕组的导通或截止,从而使电动机产生步进所需的旋转磁势拖动转子步进旋转,则步距角只有二种,即整步工作或半步工作,步距角已由电机结构所确定。如果要求步进电机有更小的步距角,更高的分辨率,或者为了电机振动、噪声等原因,可以在每次输入脉冲切换时,只改变相应绕组中额定的一部分,则电机的合成磁势也只旋转步距角的一部分,转子的每步运行也只有步距角的一部分。这里,绕组电流不是一个方波,而是阶梯波,额定电流是台阶式的投入或切除,电流分成多少个台阶,则转子就以同样的次数转过一个步距角,这种将一个步距角细分成若干步的驱动方法,称为细分驱动。在国外,对于步进系统,主要采用二相混合式步进电机及相应的细分驱动器。但在国内,广大用户对“细分”还不是特别了解,有的只是认为,细分是为了提高精度,其实不然,细分主要是改善电机的运行性能。由于细分驱动器要精确控制电机的相电流,所以对驱动器要有相当高的技术要求和工艺要求,成本亦会较高。 图3 给出了三相步进电机八细分时的各相电流状态。由于各相电流是以1P4 的步距上升或下降的,原来一步所转过的角度θ将由八步完成,实现了步距角的八细分。由此可见,步进电机细分驱动的关键在于细分步进电机各相励磁绕组中的电流。 步进电机细分驱动电路 为了对步进电机的相电流进行控制,从而达到细分步进电机步距角的目的,人们曾设计了很多种步进电机的细分驱动电路。随着微型计算机的发展,特别是单片计算机的出现,为步进电机的细分驱动带来了便利。目前,步进电机细分驱动电路大多数都采用单片微机控制,它们的构成框图如图4 所示。单片机根据要求的步距角计算出各相绕组中通过的电流值,并输出到数模转换器(DPA) 中,由DPA 把数字量转换为相应的模拟电压,经过环形分配器加到各相的功放电路上,控制功放电路给各相绕组通以相应的电流,来实现步进电机的细分。单片机控制的步进电机细分驱动电路根据末级功放管的工作状态可分为放大型和开关型两种(见下图5)。 图5 步进电机细分驱动电路 放大型步进电机细分驱动电路中末级功放管的输出电流直接受单片机输出的控制电压控制,电路较简单,电流的控制精度也较高,但是由于末级功放管工作在放大状态,使功放管上的功耗较大,发热严重,容易引起晶体管的温漂,影响驱动电路的性能。甚至还可能由于晶体管的热击穿,使电路不能正常工作。因此该驱动电路一般应用于驱动电流较小、控制精度较高、散热情况较好的场合。开关型步进电机细分驱动电路中的末级功放管工作在开关状态,从而使得晶体管上的功耗大大降低,克服了放大型细分电路中晶体管发热严重的问题。但电路较复杂,输出的电流有一定的波纹。因此该驱动电路一般用于输出力矩较大的步进电机的驱动。 随着大输出力矩步进电机的发展,开关型细分驱动电路近年来得到长足的发展。目前,最常用的开关型步进电机细分驱动电路有斩波式和脉宽调制(PWM) 式两种。斩波式细分驱动电路的基本工作原理是对电机绕组中的电流进行检测,和DPA 输出的控制电压进行比较,若检测出的电流值大于控制电压,电路将使功放管截止,反之,使功放管导通。这样,DPA输出不同的控制电压,绕组中将流过不同的电流值。脉宽调制式细分驱动电路是把DPA 输出的控制电压加在脉宽调制电路的输入端,脉宽调制电路将输入的控制电压转换成相应脉冲宽度的矩形波,通过对功放管通断时间的控制,改变输出到电机绕组上的平均电流。由于电机绕组是一个感性负载,对电流有一定的波波作用,而且脉宽调制电路的调制频率较高,一般大于20 kHz ,因此,虽然是断续通电,但电机绕组中的电流还是较平稳的。和斩波式细分动电路相比,脉宽调制式细分驱动电路的控制精度高,工作频率稳定,但线路较复杂。因此,脉宽调制式细分驱动电路多用
步进电机的基本原理 步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。 步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。 现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。 永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度； 反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。 混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。 步进电机的一些基本参数： 电机固有步距角： 它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为…电机固有步距角?，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。 步进电机的相数： 是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。如果使用细分驱动器，则…相数?将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。 保持转矩（HOLDING TORQUE）： 是指步进电机通电但没有转动时，定子锁住转子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为
步进电机控制工作原理 步进电机的名称 步进电机(stepping motor),步进电机(step motor)，或者是脉冲电机(pulse motor)，其它的如(stepper motor)等……有着各式各样的称呼方式，这些用日本话来表示的时候，就成为阶动电动机，还有，阶动就是一步一步阶段动作的意思，这各用另外一种语言来表示时，就是成为步进驱动的意思，总之，就是输入一个脉冲就会有一定的转角，分配转轴变位的电动机。 步进电机简介： 步进电机是将电脉冲信号转变为角位移或线位移的开环控制组件。 在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 单相步进电机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电机有多相方波脉冲驱动，用途很广。使用多相步进电机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电机各项绕组。每输入一个脉冲到脉冲分配器，电机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 步进电机按旋转结构分两大类：1是圆型旋转电机如下图A 2直线型电机，结构就象一个圆型旋转电机被展开一样，如下图B 一，步进电机的种类 现在，在市场上所出现的步进电机有很多种类，依照性能及使用目的等有各自不同的区分使用。
两相四线步进电机及驱动 1、工作原理： 上图为两相四线步进电机内部俯视图，A+、A-为一项，B+、B-为一项，由于每相电流走向不同，所以每相会产生不同极性的磁性，中间的转子上均匀分布着50个小齿，每个小齿7.2度，以顺时针旋转为例：按8拍式步进即通电顺序为：A+ > A+B+ > B+ > B+A- > A- > A-B- > B- > B-A+ > A+（对齐的两个定子用相同的标号表示），当给A项高电平并持续一段较短的时间时，这时A+定子及A+定子正对的定子跟转子上的小齿完全对齐、B+定子上的小齿与转子上的小齿错齿1.8度、A-定子正对的定子上的小齿与转子上的小齿错齿3.6度、B-定子正对的定子与转子错齿5.4度、A+定子正对的定子与转子错齿7.2度即刚好一个小齿，所以刚好跟转子对齐，从A+定子正对的定子开始顺时针旋转每个定子与转子之间错齿情况同上。当A+定子B+定子同时通电时，A+定子、B+定子同时产生磁性且磁性大小相同，即转子受到A+定子跟B+定子同等大小力的吸引，所以转子顺时针旋转0.9度，即A+定子、B+定子此时都与转子错齿0.9度，当B+定子通电时，由于B+产生磁力的作用转子与定子B+定子对齐，所以转子又前进了0.9度，即从A+ >A+B+ >B+电机分两步顺时针旋转了1.8度，每步0.9度，当第9个高电平脉冲给A+正对的定子时，转子旋转了8X0.9=7.2度，当通过单片机按这8个脉冲的顺序反复的给电机401个脉冲时，转子回到最开始的起点， 脉冲频率越高，电机转速越快。
2、驱动电路： 下图为驱动电路，驱动电路由驱动芯片跟稳压电路组成，L298N是一种高电压、大电流电机驱动芯片。该芯片采用15脚封装，主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端。 使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，4管脚VS接2.5到46的电压，它是用来驱动电机的， 9管脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的， L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的 6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自L298N 是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。1、15、8管脚接地，4管脚跟对电路起保护作用的反接8个二极管相连后接到+9V，9管脚接+5V， 5、7、10、12是L298N的信号输入端和单片机的IO口相接， 2、3，13、14是输出端和电机的两相分别相接，ENA与ENB为高电平时有效，原理图中ENA、ENB相连通过开关接到+5V即ENA 为IN1和IN2的使能端，ENB为IN3和IN4的使能端。 78L05组成跟电容组成了稳压电路，1管脚通过开关接到+9V、2管脚接地、3管脚输出+5V电压，DL1为指示灯。
