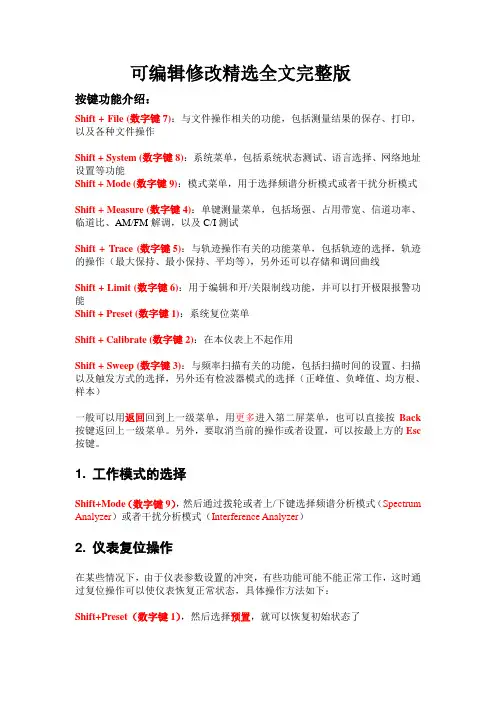

按键功能介绍：
Shift + File (数字键7)：与文件操作相关的功能，包括测量结果的保存、打印，以及各种文件操作
Shift + System (数字键8)：系统菜单，包括系统状态测试、语言选择、网络地址设置等功能
Shift + Mode (数字键9)：模式菜单，用于选择频谱分析模式或者干扰分析模式
Shift + Measure (数字键4)：单键测量菜单，包括场强、占用带宽、信道功率、临道比、AM/FM解调，以及C/I测试
Shift + Trace (数字键5)：与轨迹操作有关的功能菜单，包括轨迹的选择，轨迹的操作（最大保持、最小保持、平均等），另外还可以存储和调回曲线
Shift + Limit (数字键6)：用于编辑和开/关限制线功能，并可以打开极限报警功能
Shift + Preset (数字键1)：系统复位菜单
Shift + Calibrate (数字键2)：在本仪表上不起作用
Shift + Sweep (数字键3)：与频率扫描有关的功能，包括扫描时间的设置、扫描以及触发方式的选择，另外还有检波器模式的选择（正峰值、负峰值、均方根、样本）
一般可以用返回回到上一级菜单，用更多进入第二屏菜单，也可以直接按Back 按键返回上一级菜单。另外，要取消当前的操作或者设置，可以按最上方的Esc 按键。
1. 工作模式的选择
Shift+Mode（数字键9），然后通过拨轮或者上/下键选择频谱分析模式（Spectrum Analyzer）或者干扰分析模式（Interference Analyzer）
2. 仪表复位操作
在某些情况下，由于仪表参数设置的冲突，有些功能可能不能正常工作，这时通过复位操作可以使仪表恢复正常状态，具体操作方法如下：
Shift+Preset（数字键1），然后选择预置，就可以恢复初始状态了
3. 频谱分析模式的具体操作步骤
在频谱分析模式下，基本的操作步骤可以概括为：频率参数的设置（起始和终止频率、扫频宽度）、幅度参数的设置（参考电平、刻度、衰减、电平偏移、前置放大器、检波方式）、带宽参数的设置（RBW、VBW）、以及单键测量功能的设置。下面分别进行具体介绍。
注意：由于在频谱分析模式和干扰分析模式之间进行切换的时间比较长，所以一般建议把仪表的模式固定在干扰分析模式下，因为在干扰分析模式下可以完成所有频谱分析模式的功能，后面会有详细说明。
●频率参数的设置
有两种设置方式：中心频率+频率跨度的方式，或者起始频率+终止频率的方式。按屏幕下方的频率按键，然后用右边的菜单选择中心频率和频率跨度，或者起始频率和终止频率。另外，频率间隔指的是按上下箭头时频率的改变量，一般情况下用不到。信号标准和Channel只在测量特定制式特定信道的信号时才有用，如果直接知道想要测试的频率范围，就不需要用到这两个功能。
●幅度参数的设置
按屏幕下方的幅度按键进入幅度设置菜单。参考电平用于设置屏幕最上方的参考值，刻度用于设置每一格所代表的dB数，自动用于开/关自动衰减模式，衰减电平用于手动设置衰减值的大小，RL偏移用于给电平测量结果设置一个固定的偏移量（在使用外接衰减器的时候可以自动补偿衰减器的衰减量），单位用于选择测量所用的单位（dBm、dBV、V、W等等），前置放大器用于打开/关闭前置放大器（测量很小的信号时，需要打开前置放大器提高灵敏度），检测用于设置检波器方式（正峰值、负峰值、均方根值、样本）。
注意：在测量小信号的时候，一般应该把衰减值设置为0，以便提高灵敏度，如果灵敏度还是不够，则可以打开前置放大器（灵敏度大约提高30dB）。
●带宽参数的设置
按屏幕下方的带宽按键进入带宽参数的设置菜单。RBW用于手动设置分辨率带宽，自动RBW用于开/关RBW自动调整功能，VBW带宽用于手动设置视频带宽，自动VBW用于开/关VBW自动调整功能，其他两个按键可以直接采用默认设置。
注意：RBW是关系到测量结果的重要参数，在实际测试中应该特别注意，一般的原则是——要求的灵敏度越高、扫描的频率跨度越窄、要求的分辨率越高，
RBW应该设置的越小。但是，当扫描的频率跨度比较大的时候，应该适当提高RBW的值，以便得到比较快的扫描速度。所以，往往需要手动设置RBW的数值。另外，对于VBW的设置，可以采用仪表自动设置的方式，一般都可以得到比较满意的测试结果。
●单键测量功能的设置
单键测量功能在频谱分析模式和干扰分析模式下都可以使用，但是进入的菜单路径不太一样。在频谱分析模式下，是通过Shift+Measure（数字键4）进入；在干扰分析模式下，是通过按下屏幕下方的Measurements按键，然后通过Spectrum进入频谱分析模式，Spectrum红灯点亮后再次按下Spectrum即可进入单键测量菜单。
在单键测量菜单下可以进行的测量包括：场强、信道占用带宽、信道功率、临道功率比、AM/FM解调，以及载干比测量。因为都是中文菜单，也比较容易理解，所以就不做进一步的解释了。其中比较常用的功能就是AM/FM解调，用开/关打开解调功能，用解调方式选择宽带FM、窄带FM、上边带、下边带，用解调频率选择信号的中心频率，解调时间可以用默认，容量用于改变扬声器的音量。
4. 干扰分析模式的具体操作步骤
在干扰分析模式下，可以完成频谱分析模式的全部功能，除此之外还提供了三维频谱图（瀑布图）、信号强度指示/音频啸叫，以及RSSI（长时间纪录某个频率的信号随时间的变化）。频谱分析的功能在前面已经做了详细的介绍，不再重复，这里主要介绍其他几项功能的使用。
注意：由于在频谱分析模式和干扰分析模式之间进行切换的时间比较长，所以一般建议把仪表的模式固定在干扰分析模式下，因为在干扰分析模式下可以完成所有频谱分析模式的功能。
●三维频谱图（瀑布图）功能的使用
按屏幕下方的Measurements按键，然后选择Spectrogram（第二项）进入瀑布图测试功能。
●信号强度指示/音频啸叫功能的使用
按屏幕下方的Measurements按键，然后选择Signal Strength（第三项）进入信号强度指示/音频啸叫测试功能。
当Signal Strength红灯点亮的时候，再次按下Signal Strength就可以进入该功
能的设置菜单。Auto Scale用于自动调整显示刻度，Max Level用于设置屏幕最右边的刻度值，Min Level用于设置屏幕最左边的刻度值，Speaker用于开/关音频啸叫的扬声器，容量用于调整扬声器音量，场强与单键测量中相应的功能一样。
RSSI功能的使用
按屏幕下方的Measurements按键，然后选择RSSI（第四项）进入RSSI测试功能。
