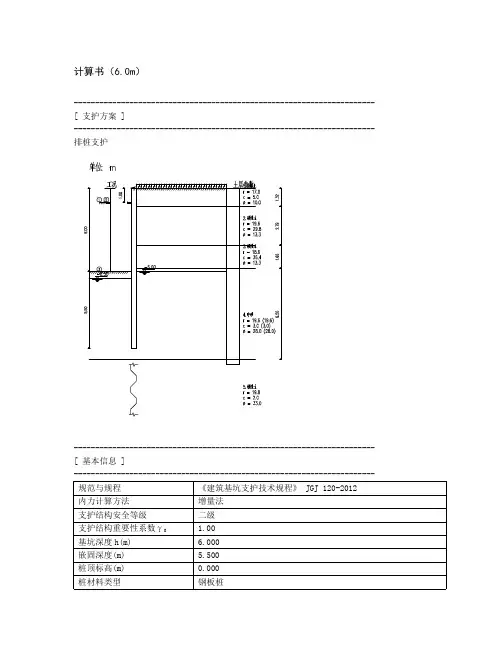

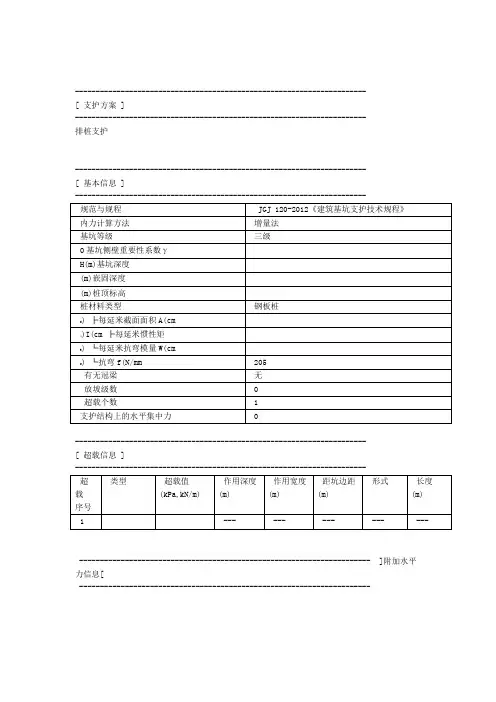

---------------------------------------------------------------------- [ 支护方案 ]
---------------------------------------------------------------------- 排桩支护
---------------------------------------------------------------------- [ 基本信息 ]
---------------------------------------------------------------------- [ 超载信息 ]
---------------------------------------------------------------------- [ 附加水平力信息 ]
---------------------------------------------------------------------- [ 土层信息 ]
---------------------------------------------------------------------- [ 土层参数 ]
----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型:
---------------------------------------------------------------------- [ 工况信息 ]
----------------------------------------------------------------------
---------------------------------------------------------------------- [ 设计结果 ]
----------------------------------------------------------------------
---------------------------------------------------------------------- [ 结构计算 ]
---------------------------------------------------------------------- 各工况：
内力位移包络图：
地表沉降图：
---------------------------------------------------------------------- [ 截面计算 ]
----------------------------------------------------------------------
[ 截面验算 ]
基坑内侧抗弯验算(不考虑轴力) σnei = M / W
= 0.000/(2200.000*10-6
) = 0.000(kPa)
= 0.000(MPa) < f = 205.000(MPa) 满足
基坑外侧抗弯验算(不考虑轴力) σwai = M / W
= 152.371/(2200.000*10-6
) = 69259.407(kPa)
= 69.259(MPa) < f = 205.000(MPa) 满足
----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------
计算方法：瑞典条分法
应力状态：总应力法
条分法中的土条宽度: 0.40m
滑裂面数据
整体稳定安全系数 K s = 2.799
圆弧半径(m) R = 9.233
圆心坐标X(m) X = -1.232
圆心坐标Y(m) Y = 4.651
----------------------------------------------------------------------
[ 抗倾覆稳定性验算 ]
----------------------------------------------------------------------
抗倾覆安全系数:
p, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
M a——主动土压力对桩底的倾覆弯矩。
注意：锚固力计算依据锚杆实际锚固长度计算。
工况1：
s
----------------------------------------------
----------------------------------------------------------------------
[ 嵌固深度计算 ]
----------------------------------------------------------------------
嵌固深度计算参数：
嵌固深度计算过程：
按《建筑基坑支护技术规程》 JGJ 120-2012悬臂式支护结构计算嵌固深度l d值，规范公式
得到l d = 3.050m，l d采用值为：4.500m
当前嵌固深度为：3.050m。
依据《建筑基坑支护技术规程》 JGJ 120-2012,
悬臂式支护结构嵌固深度l d不宜小于0.8h。
嵌固深度取为：3.600m。
----------------------------------------------------------------------
[ 嵌固段基坑内侧土反力验算 ]
----------------------------------------------------------------------
工况1：
Ps = 91.325 ≤ Ep = 707.556，土反力满足要求。
式中：
Ps为作用在挡土构件嵌固段上的基坑内侧土反力合力（kN）；
Ep为作用在挡土构件嵌固段上的被动土压力合力（kN）。
