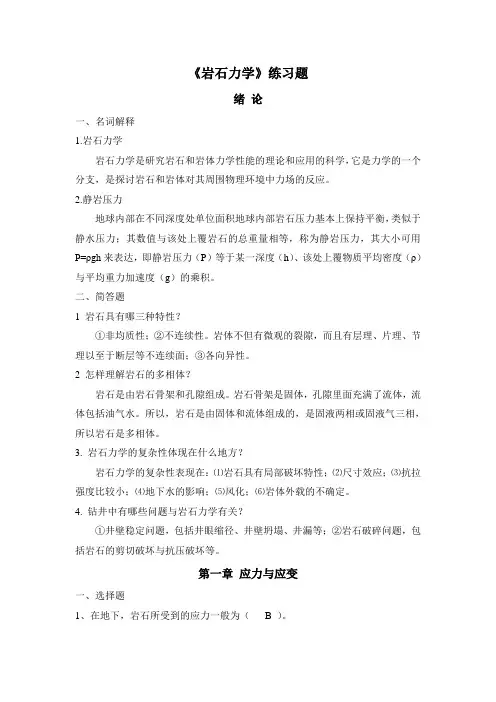

《岩石力学》练习题
绪论
一、名词解释
1.岩石力学
岩石力学是研究岩石和岩体力学性能的理论和应用的科学，它是力学的一个分支，是探讨岩石和岩体对其周围物理环境中力场的反应。
2.静岩压力
地球内部在不同深度处单位面积地球内部岩石压力基本上保持平衡，类似于静水压力；其数值与该处上覆岩石的总重量相等，称为静岩压力，其大小可用P=ρgh来表达，即静岩压力（P）等于某一深度（h）、该处上覆物质平均密度（ρ）与平均重力加速度（g）的乘积。
二、简答题
1 岩石具有哪三种特性？
①非均质性；②不连续性。岩体不但有微观的裂隙，而且有层理、片理、节理以至于断层等不连续面；③各向异性。
2 怎样理解岩石的多相体？
岩石是由岩石骨架和孔隙组成。岩石骨架是固体，孔隙里面充满了流体，流体包括油气水。所以，岩石是由固体和流体组成的，是固液两相或固液气三相，所以岩石是多相体。
3. 岩石力学的复杂性体现在什么地方？
岩石力学的复杂性表现在：⑴岩石具有局部破坏特性；⑵尺寸效应；⑶抗拉强度比较小；⑷地下水的影响；⑸风化；⑹岩体外载的不确定。
4. 钻井中有哪些问题与岩石力学有关？
①井壁稳定问题，包括井眼缩径、井壁坍塌、井漏等；②岩石破碎问题，包括岩石的剪切破坏与抗压破坏等。
第一章应力与应变
一、选择题
1、在地下，岩石所受到的应力一般为（ B ）。
A、拉应力
B、压应力
C、剪应力
二、名词解释
1、什么是面力？什么是体力？
所谓面力指的是作用在物体表面上的力，如压力、摩擦力等。
体力指布满在物体内部各质点上的力，如重力、惯性力、电磁力等。
2、什么是正应力？什么是剪应力？
作用力与受力面的关系可以呈任意方向，如果作用力是沿着受力面的法线方向，作用力就称为法向力，除以受力面的面积得到的值就是正应力值。如果作用力与受力面的法线方向垂直，即与受力面平行，作用力就称为剪切力，除以受力面的面积得到的值就是剪应力值。
三、简答题
1、应力的正负是怎样规定的？
岩石力学中，①正应力以压应力为正，拉应力为负；②剪应力以使物体发生逆时针转动为正，反之为负；③θ角以x轴正向沿逆时针方向转动所形成的夹角为正，反之为负。
2、一个点的平衡状态需满足哪两个平衡？
一是满足力的平衡，二是满足力矩的平衡。
3、怎么理解受力单元体？
由于岩石的破坏具有局部性的特点，所以采用受力单元体的方式来进行分析，找到受力单元体破坏的方位，从而对整体岩石的破坏进行分析。
4、应力的两个下标各表示什么含义？
应力的第一个下标表示应力所在面的外法线方向；第二个下标表示应力的方向。由于正应力的两个下标一样，所以可用一个下标来表示。
5、画出二维应力受力体的受力图。
所谓二维应力状态，是指与第三角标有关的应力分量皆为零的状态，即
σ33 = σ32 = σ31 = 0
这也就是通常所指的平面应力状态。
6、什么是剪应力互等定理？
在两个互相垂直的平面上，两个相反的剪应力必然成对存在，且大小相等，方向相反。
7、什么是主应力和主平面？
面元上只有正应力，剪应力等于零时，面元的法线方向称为主方向，相应的正应力称为主应力，主应力所在的平面称为主平面。
8、什么是莫尔应力圆？
莫尔应力圆由莫尔（Mohr ）于1914年提出。以正应力（σ）和剪应力（τ）为直角坐标系的圆上各点表示点在不同方位上的应力状态。其圆心为［(σ1+σ3)/2,0］，半径为(σ1-σ3)/2，与σ轴交于两点，即σ1和σ3。不同的应力状态可用一系列的圆来表示。
四、计算题
1、如果知道了地下岩石某一点的平面应力状态如下：MPa x 20=σ,
MPa y 10=σ, MPa xy 10-=τ
(1)画出应力莫尔圆；
(2)计算 1σ ,m ax τ
(1)应力莫尔圆
σ τ
(2)如图可知：
()()()())(2.111010102021
21
2222max MPa r yx xy y x =--+-=-+-==ττσστ
)(2.262.112
102021MPa r Y x =++=++=σσσ 2、如果知道了地下岩石某一点的平面应力状态如下：MPa x 20=σ,
MPa y 10=σ, MPa xy 10=τ
（1）画出应力莫尔圆；
（2）计算 1σ,2σ,m ax τ
解： (1)应力莫尔圆
(2)如图可知： ()()()())(2.111010102021212222max MPa r yx xy y x =++-=-+-==ττσστ )(2.262.112102021MPa r Y x =++=++=
σσσ )(8.32.112
102022MPa r Y
x =-+=-+=σσσ
第二章 岩石组成与岩石物理性质
一、填空题
1、沉积岩按沉积类型可分为（碎屑沉积岩）、（结晶沉积岩）、（生物沉积岩）。
二、选择题
1、下列关于孔隙度的大小排列正确的是（ C ）
A 、绝对孔隙度>流动孔隙度>连通孔隙度
B 、流动孔隙度>连通孔隙度>绝对孔隙度
C 、绝对孔隙度>连通孔隙度>流动孔隙度
2、由于岩石的抗压强度远大于它的抗拉强度。所以岩石属于（D ）
A 脆性材料
B 延性材料
C 坚硬材料
D 脆性材料，但围压较大时，会呈现延性特征 3、岩体的尺寸效应是指（ C ）。
A. 岩体的强度和弹性模量与试件的尺寸没有什么关系
B. 岩体的强度和弹性模量随试件的增大而增大的现象
C. 岩体的强度和弹性模量随试件的增大而减少的现象
D. 岩体的强度比岩石的小
三、判断改错题 1、砂岩中存在四种基本孔隙结构：粒间孔隙、溶蚀孔隙、微孔隙和裂隙，其中微孔隙和裂隙属于次生孔隙。
×。把“其中微孔隙”改为“其中溶蚀孔隙”。
2、岩石分为沉积岩、变质岩、火成岩三类，化石存在于这三类岩石中。 ×。把“这三类岩石”改为“沉积岩”。
3、以下三种孔隙度的关系为：绝对孔隙度〉连通孔隙度〉流动孔隙度。 √。
4、岩体的渗透率是表征岩体介质特征的函数，与流体性质无关。
√
四、名词解释
1、重力密度
重力密度(γ)是指单位体积中岩石的重量，通常简称为重度。这个指标通常由密度乘上重力加速度而得，其采用的单位为kN/m 3。
2、岩石的孔隙比和孔隙度
岩石的孔隙比(e)指孔隙的体积V v 与固体体积Vs 之比。其公式为s v V V e 岩石的孔隙度（Φ）指孔隙的体积V v 与试件总体积V 的比值，以百分率表
示。其公式为
100v V V
φ=? （%） 孔隙比和孔隙率存在如下关系：1e φφ
=- 3、岩石的渗透性
在压力作用下，岩石允许流体通过的性质称为岩石的渗透性。它间接地反映了岩石中裂隙间相互连通的程度。
4、岩石
岩石是由一种或几种矿物按一定方式结合而成的天然集合体，如：花岗岩是由石英、长石、和云母颗粒组成的。
5、砂岩的双孔隙
砂岩的双孔隙包括原生孔隙和次生孔隙。
6、岩石的粒度组成
岩石的粒度组成是指构成岩石的各种大小不同的颗粒含量，以百分数表示。
7、岩石的比表面积
岩石比表面积是指单位体积的岩石内颗粒的总表面积。
五、简答题
1、按照孔隙度值来划分或评价储集层，其标准是什么？
按照孔隙度值来划分或评价储集层，其标准是：
φ<5% 极差储层
5%<φ<10% 差储层
10%<φ<20% 良好储层
φ>20% 特好储层
2、怎样判别侵入岩和喷出岩？
一般说来，细粒火成岩大都是喷出岩，它们的温度先是急剧下降，然后至地面进行冷却；而粗粒火成岩多是侵入岩，它们的温度是逐渐冷却的。所以可以用颗粒的粗细来判别侵入岩和喷出岩。
3、沉积岩是经过哪些作用形成的？
沉积岩是经过母岩风化、剥蚀、搬运、沉积作用后，又经过胶结、压固、重结晶、交代作用形成的。
4、什么是岩石的变质作用？
在地球内部高温或高压的情况下，先已存在的岩石发生各种物理、化学变化使其中的矿物重结晶或发生交互作用，进而形成新的矿物组合。这种过程一般称之为变质过程，相应的这一作用叫做变质作用。
5、什么是成岩旋回？
由火成岩、沉积岩和变质岩的形成过程可以看出它们之间有着密切的联系，它们都是活动着的地球过程的产物，同时，随着地球上主要地质过程的演变，这三类岩石之间可以互相转变。
成岩旋回图
6、岩石的物理性质主要由哪三个方面的因素决定的？
一般说来，岩石的物理性质主要由三个方面的因素决定：
第一，岩石的组成，包括组成岩石的矿物成分，岩石内部的孔隙度，岩石的饱和状态和孔隙流体的性质等；
第二，岩石内部的结构，包括矿物颗粒的大小、形状及胶结情况，岩石内部的裂隙和其它不连续界面等；
第三，岩石所处的热力学环境，包括温度、压力和地应力场等。
7、什么是沉积岩的碎屑结构？举例说明
碎屑岩是由单个颗粒通过胶结物胶结而成的，其中有大量的孔隙，常见的胶结物有钙质、硅质、泥质等，像砂岩等。
8、什么是沉积岩的结晶结构？举例说明
结晶沉积岩的结构是由沉积过程中生成的晶体决定的，晶体形成一种紧密排
列结构，原生孔隙小，如碳酸盐岩、盐膏岩等。
9、什么是变质岩的片状结构？
变质岩的片状结构是在高温高压下，由重结晶作用和各种矿物的分离作用而造成的明暗矿物间互带，如片麻岩。
10、碎屑沉积岩不同胶结物的胶结强度是怎样一个顺序？
对于碎屑沉积岩来说，其胶结物对强度影响程度最大，即其强度主要取决于矿物颗粒间的连接强度。不同胶结物的连接强度不同：硅质〉铁质＞钙质＞泥质。
六、计算题
1、假定岩石由半径为1mm 的矿物小球按立方堆积（下图）组成，
计算其孔隙度和孔隙比表面积。再假定岩石由半径为1cm 的矿物
小球按立方堆积组成，计算其孔隙度和孔隙比表面积。并讨论尺度
效应。
解：①对于半径为1mm 的矿物小球立方堆积的岩石，取其边长为2mm 的正方体，正好容纳1个矿物小球：
%4848.052.012134133==-=-=πφ )/(57.12
2143232mm mm SSA ===ππ ②对于半径为1cm 的矿物小球立方堆积的岩石，取其边长为2cm 的正方体，正好容纳1个矿物小球：
%4848.052.012
134133==-=-=πφ 323232/157.0)/(57.12
214mm mm cm cm SSA ====ππ ③经计算可知，对于半径不同的相同粒径的矿物小球按立方堆积时，其孔隙度都为48%，但孔隙比表面积却不一样。岩石的颗粒越细，孔隙比表面积越大。
第三章 岩石的力学性质及其影响因素
一、填空题
1、围压影响着岩石的残余强度。随着围压加大，岩石的（抗压强度）、（弹性模量）、（残余强度）、（延性）都跟着增加。
2、如果将岩石作为弹性体看待，表征其变形性质的基本参数是（弹性模量）和（泊松比）。
3、当岩石孔隙度增大时，岩石强度（降低）；当围压增大时，岩石强度（增加）。
4、岩石的破坏取决于物理环境，包括（围压、温度、应变率、中间主应力及孔隙、孔隙压力）等，在低温、低围压及高应变率条件下，岩石往往表现为（脆性破坏）；而在高温、高围压及低应变率的条件下，岩石往往表现为（延性破坏或延性流动）。
5、垂直于岩石层面加压时，其抗压强度(大)，弹性模量(大)；顺层面加压时的抗压强度(小)，弹性模量(小)。
6、通常情况下，岩石的峰值应力及弹性模量随着应变率降低而（下降），而破坏前应变则随着应变率降低而（增加）。
二、选择题
1、围压增加，岩石的弹性模量（A ）。
A、增大
B、减小
C、不变
2、岩石的峰值强度随围压的增加而（ A ）。
A、增大
B、减小
C、不变
3、岩石的变形能力越大，岩石的（ B ）越大。
A、脆性
B、塑性
C、刚性
4、剪胀(或扩容)表示（D）
A岩石体积不断减少的现象
B裂缝逐渐闭合的一种现象
C裂缝逐渐涨开的一种现象
D岩石的体积随压应力的增大逐渐增大的现象
5、剪胀(或扩容)发生的原因是（D）
A岩石内部裂隙闭合引起的B压应力过大引起的
C岩石的强度大小引起的D岩石内部裂隙逐渐张开的贯通引起的
6、岩石的抗压强度随着围岩的增大（A）
A 而增大B而减小C保持不变 D 会发生突变
7、下列那个不是水对岩石力学性质的影响（A）。
A. 连接作用
B. 润滑作用
C. 孔隙水压力作用
D. 弱化作用
8、在岩石抗压试验中，若加载速率增大，则岩石的抗压强度（A）
A增大B减小C不变D无法判断
9、岩石的割线模量和切线模量计算时所对应的应力取值为（B）
A σB/2
B σc/2
C σ
D D σ50
10、岩石的本构关系是指( C)。
A. 应变－时间关系
B. 应力－时间关系
C.应变与应力等其他函数的关系
D. 应力－应变－时间关系
11、在应力应变全过程变化曲线的四个阶段中，应变硬化现象发生在哪一阶段（C ）
A、微裂隙的压密阶段
B、线弹性变化阶段
C、微破裂阶段
D、破坏阶段
三、判断改错题
1、在围压一定的条件下，孔隙压力越高，岩石的变形越大。
√。
2、随着围压的增大，岩石的弹性极限显著减小。（A）
×。“显著减小”改为“增大”。
3、围压越高，岩石的变形能力越大。
√。
4、围压用来描述岩石在地下所受的压力环境。
√。
5、围压增加，岩石的弹性模量增大。
√。
6、岩石中的孔隙和裂隙越多，岩石的力学性质越好。（A ）
×。把“越好”改为“越差”
7、沉积岩在常温和200℃下的力学性质基本一致。
×。把“基本一致”改为“不一致”。
8、岩石的力学性质主要是指岩石的变形特征和强度特征。
√。
9、岩石在常温常压下的变形特征与深层一致。
×。把“一致”改为“不一致”。
10、岩石应力应变的全过程曲线可以通过在常规试验机上进行单轴压缩试验得到。
×。改成常规试验机改成刚性试验机或者改成岩石应力应变的全过程曲线不能通过在常规试验机上进行单轴压缩试验得到。
四、名词解释
1、岩石的本构方程
岩石的本构方程表示岩石的应变与应力、围压、应变率、孔隙度等函数之间的关系。
2、岩石的弹性参数
任何固体在外力作用下都要发生形变，当外力的作用停止时，形变随之消失，这种形变叫弹性形变。岩石的杨氏弹性模量（E）、切变（刚性）模量（G）、体积模量（K）和泊松比（ν）等是描述岩石弹性形变、衡量岩石抵抗变形能力和程度的主要参数。岩石最基本的弹性参数是弹性模量与泊松比。
3、岩石的静态弹性参数
根据岩样在施加载荷条件下的应力一应变关系，可以确定岩石的各弹性模量和泊松比，这样得到的岩石的各弹性模量和泊松比，称为岩石的静态弹性模量和静态泊松比，统称静态弹性参数。
4、岩石的动态弹性参数
弹性模量和泊松比不仅可以根据岩样在施加载荷条件下的应力一应变关系得到，而且也可以利用弹性波的传播关系，由测量的弹性波速度和体积密度计算得到。由此得到的岩石的弹性模量和泊松比称为动态弹性模量和动态泊松比，统称动态弹性参数。
5、岩石的杨氏模量和刚性模量
杨氏弹性模量是岩石弹性强弱的标志。设长为L ，截面积为A 的岩石，在纵向上受到力F 作用时压缩ΔL ，则纵向压应力（F/A ）与纵向应变（ΔL /L ）之比
值即为静态杨氏弹性模量（E ），即：
L L A
F E ?= 各向同性物体受到简单的剪应变作用时，沿剪切平面（方向和形状不变的平面）就会产生一定的剪应力。这一平面上的剪应力与剪应变之比即为刚性模量。
G =γτ 6、岩石的体积模量和压缩模量
一弹性体受到静岩压力增量?P 的作用时会引起体积应变Q ，静岩压力增量与体积应变的比值为体积模量。
321εεε++?=?=P Q P K
岩石的压缩模量就是岩石的体积模量的倒数。
7、岩石的泊松比
泊松比（ν）表示为横向相对伸长与纵向相对压缩之比。设长为 L ，直径为 d 的圆柱形岩石，在受到压缩时，其长度缩短ΔL ，直径增加Δd ，则泊松比（ν）表示为：
L L d d ??=
ν
8、应变硬化 在岩石力学中将B 点的应力称为屈服应力。卸载后再重新加载，则沿曲线O 1R 上升到与原曲线BC 相联结，这样造成了一个滞回环，在R 点以后随着载荷继续增加仍沿曲线ＢＣ上升到该曲线最高点C 。如果在R 点以后再卸载又会出现新的塑性应变，它似乎把弹性极限从B 点提高到R 点，这种现象称为应变硬化。
9、岩石的剪胀(或扩容)
从岩石微破裂阶段，岩石试件不断产生微破裂以及在粒内或粒间产生滑移，岩石的体积随压应力的增加而逐渐增大的现象，这就是岩石破坏前所具有的明显非弹性变形，这种现象称为扩容。
10、应变软化
应变软化是指在岩石破坏阶段，岩石卸载后，进一步变形所需的应力比原来的要小，即应变后岩石变软的现象。
11、岩石的抗压强度
岩石的抗压强度是指岩石所能承受的最大压力，指把岩石的加压至破裂所需要的应力。又可分为岩石的单轴抗压强度和三轴抗压强度。
12、有效应力
Terzaghi (1933 )分析饱和土时首先提出孔隙压力及有效应力的概念。
当施加载荷时，土体内的压应力由两部分承担，即颗粒接触点的有效压应力与孔隙中饱和水产生的孔隙压力P(假设孔隙水不能自由排出)。
所以饱和土中任一点应力为：
σ
='σ
+
P
有效应力为：
σ'
=σ
-
P
所以说有效应力指的是岩石的骨架所承受的应力值。
五、简答题
1、围压对岩石性质有什么影响？
①随着围压的增加，岩石逐渐从脆性转化为延性。
②围压还影响着岩石的残余强度。若围压为零或很低时，应力值达到峰值后，
其曲线迅速下降为零，说明岩石在这种条件下不存在残余强度。但随着围压加大，岩石的残余强度逐渐增加，直到产生延性流动。
③岩石强度及破坏前应变均随着围压的增加而增加。大多数岩石随着围压的增加其破坏前应变可达10％以上。
④围压对岩石的弹性模量的影响一般可分两种情况：对坚硬低孔隙的岩石影响较小，而对软弱高孔隙的岩石影响较大。总的来说，随着围压增加，岩石的弹性模量及泊松系数等都有一定程度的提高。
2、温度对岩石性质有什么影响？
①岩石在一定围压下，随着温度的升高，无论是拉伸或压缩，其屈服应力与强度均要降低，其影响程度随着岩石种类及受力状态的不同而各异。
②在一定围压条件下，随着温度的升高，岩石由脆性向延性转化。温度升高产生延性的原因是：由于岩石内部分子的热运动增强，削弱了它们之间的内聚力，使晶粒面容易产生滑移。
③随着温度升高，岩石的弹性模量值逐渐减小。
3、应变率对岩石性质有什么影响？
应变率是指应变的变化速率，即单位时间内应变变化量，通常用以ε?
(或dε/dt )表示。
在一定围压、温度下，应变率对岩石变形特征、弹性模量及强度均有较大影响。通常情况下，岩石的峰值应力（强度）及弹性模量随着应变率降低而下降，而破坏前应变则随着应变率降低而增加。弹性模量随着应变率增加而增大。
5、判断脆性破坏和延性破坏的标准是什么？
对于岩石而言，破坏前永久应变在3％以下可作为脆性破坏，5％以上作为延性破坏，3-5％为过渡情况。
6、三轴压机中，为什么要对实验岩心进行密封包裹？
由于施加围压的介质是流体。不对实验岩心进行密封包裹，流体就会充满实验岩心，使得岩心在围压方向上的有效围压为零。所以要对实验岩心进行密封包裹。
7、试分段说明典型岩石应力－应变全过程曲线的基本特征。
岩石应力－应变全过程曲线只有在刚性试验中才能做出，如图所示，典型岩
石应力－应变全过程曲线一般可以分为四个阶段来描述其性质：
①OA 阶段，通常被称为裂隙闭合阶段。其特征是应力－应变曲线呈上凹型，即应变随应力的增大而减小，形成这一特性的主要原因是：存在于岩石内部的微裂隙在外力作用下发生闭合所致。
②AB 阶段，弹性变形阶段。这一阶段的应力－应变曲线基本呈直线。 ③BC 阶段，微破裂阶段。当应力值超出屈服应力之后，随着应力的增大曲线呈下凹状，明显的表现出应变增大的现象。进入了塑性阶段，岩石将产生不可逆的塑性变形。
④CD 阶段，为破裂阶段。虽然此时已超出了峰值应力，但岩石仍具有一定的承载能力，而这一承载力将随着应变的增大而逐渐减小，表现出明显的软化现象。
8、刚性压机有什么优点？
普通压力机加压（贮存弹性应变能）岩石试件达峰点强度（释放应变能）导致试件崩溃。普通试验机得到峰值应力前的变形特性，多数岩石在峰值后工作。 刚性压机就是与普通压力机相比，刚性模量比较大，所以储存的应变能比较小，岩石试件达峰点强度（释放应变能）不会导致试件崩溃。刚性压机可以得到峰值应力后的变形特性。
六、计算题
1、某地层岩样做单轴强度实验，应力应变关系曲线如图所示，岩样的直径为25.4mm ，高度为50mm ，试确定此岩心的杨氏模量、体积模量和泊松比？
解：)(1667%
6100MPa E ===εσ )(166702
.002.006.030
0100321MPa P Q P K =--++=++?=?=εεε
33.0%
6%2=--=-=A R εεν 2、在实验室中，3小时完成岩石试样10%的应变，请计算应变率是多少？如果换成1年又是多少？ 解：s dt d /1036003%105-?=*==
εε s dt d /101.310
2.3%10360024365%1097-??=*=**==εε 第四章 岩石的强度与室内测定
一、填空题
1、岩石的力学性质取决于组成晶体、颗粒和（胶结物）之间的相互作用以及诸如（裂缝、节理、层面和较小断层）的存在。
2、在岩体中存在大量的结构面（劈理、节理或断层），由于地质作用，在这些结构面上往往存在着软弱夹层；其强度（远低于岩体本身的强度）。这使得岩体有可能沿软弱面产生（剪切滑移）。
3、抗剪强度一般有两种定义：一种是指（试件在法向载荷作用下，岩石剪切破坏面上的最大剪应力）；另一种定义为（纯剪切时（即没有法向载荷），剪切破坏面上的最大剪应力）。前者考虑到剪切破坏时岩石中包含（粘聚力）和（内摩擦角）；后者仅仅取决于（粘聚力）。因此，亦有人称前者为（抗剪强度），称后者为（抗切强度）。确定岩石抗剪强度的室内实验常采用（直接剪切试验），从岩石三轴实验可知，当围压较低时，岩石剪切破裂线近似为（直线）；但当围压较高时则为（曲线）。
4、岩石的抗拉强度是指（试件在单轴拉伸条件下达到破坏时的极限应力）。可采用（巴西劈裂试验）方法来测定岩石的抗拉强度，若试件破坏时的压力为P ，圆柱岩心的直径为d ，长度为l ，则试件的抗拉强度可用式子（dl
p π2）表示。 5、在单向压缩荷载作用下，岩石试件发生圆锥形破坏的主要原因是（试件两端与实验机压板之间的摩擦力）。
二、选择题
1、岩石的抗拉强度一般通过（ C ）实验获取。
A、直接拉伸
B、三轴实验
C、巴西实验
2、一般情况下，岩石的抗拉强度（ B ）抗压强度。
A、等于
B、小于
C、大于
3、库伦-摩尔准则表征岩石的（ B ）破坏形式。
A、拉伸
B、剪切
C、压缩
4.劈裂试验得出的岩石强度表示岩石的（B）
A抗压强度B抗拉强度C单轴抗拉强度D剪切强度5、格里菲斯准则认为岩石的破坏是由于（A）
A拉应力引起的拉裂破坏
B压应力引起的剪切破坏
C压应力引起的拉裂破坏
D剪应力引起的剪切破坏
6、在岩石单向抗压强度试验中，岩石试件长与直径的比值h/d和试件端面与承压板之间的摩擦力在下列哪种组合下，最容易使试件呈现锥形破裂。（B）
A h/d较大，摩擦力很小
B h/d较小，摩擦力很大
C h/d的值和摩擦力的值都较大
D h/d的值和摩擦力的值都较小
7、岩体的强度小于岩石的强度主要是由于（A）。
A. 岩体中含有大量的不连续面
B. 岩体中含有水
C. 岩体为非均质材料
D. 岩石的弹性模量比岩体的大
8、在缺乏试验资料时，一般取岩石抗拉强度为抗压强度的（B）
A 1/2-1/5
B 1/10-1/50
C 2-5倍
D 10-50倍
三、判断改错题
1、岩石抗压强度实验要求岩心长径比小于2。
×。把“小于2”改成“2~3”。
3、实验室对岩石的抗拉强度的获取分为直接法和间接法两种。其中直接法俗称巴西劈裂实验法。
×。直接法改成间接法
四、名词解释
1、岩石强度
是指岩石不致产生破坏而能抵抗的最大应力。
2、岩石实验的端面效应
由于压力机压头与试件端面间的摩擦大小不同，造成岩石试件破裂型式的不同。若在接触面间涂上石蜡等润滑油以减少其摩擦，则岩石试件破坏时产生平行压力方向的张性破裂；若直接在压力机上加载则岩石试件呈剪切破裂或对顶锥形破裂。
3、巴西劈裂实验
间接法一般采用劈裂法，又称巴西实验法。将岩石试件切割成圆柱体，沿圆柱体直径方向施加均布载荷，将试件横置于压力机压头上，在试件上下承压板上各放置一条钢条，然后施加压力至试件沿直径方向劈裂为止，若假设材料为均匀、各向同性的弹性体，用弹性理论即可得出抗拉强度为：
12d P
t πσ=
式中，d 为试件直径，1为试件厚度，P 为破坏载荷。
五、简答题
1、分析影响岩石试件单向抗压强度的主要外在因素。
影响岩石试件单向抗压强度的主要外在因素：①试验机加载端铁板的刚度；②试件的形状；③试件的尺寸；④试件的高径比；⑤实验加载速度。
2.、试分析圆柱形岩石试件进行单向抗压强度实验时，出现圆锥形破坏的主要原因并指出消除这种破坏形式的基本措施。
①圆锥形破坏形状是由于试件两端与试验机承压板之间摩擦力增大造成的。；
②消除这种破坏形式的基本措施：消除岩石试件两端面的摩擦力或加长试件。
3、为什么采用直接法测岩石拉伸强度比较麻烦？
直接法在原理上类似于金属的拉伸破坏实验。但最大的困难是如何使岩石试件夹紧在拉力机中，同时又要使载荷平行于试件的轴线；使岩石试件处于均匀分
布的拉应力状态之中，而不使试件产生弯曲或扭转。
若试件破坏时的拉力为Pt ，则试件的抗拉强度Pt 可用下式表示：A
P t t =σ
因此，一般采用间接法进行拉伸破坏实验。
5、楔形简单剪切仪测定抗剪强度的原理是什么？ 楔形简单剪切仪，主要装置如下图所示，将长方柱体（10×10×15cm )试件放置在剪切仪中，在压力机上施加压力进行剪切破坏试验。
简单剪切仪装置图 当载荷P 达到一定值时，试件沿ab 截面剪断，一般在剪切装置上下与压力板之间装有滚轴，并加上滑润油，在加载过程中可以消除压力板与剪切仪之间的摩擦阻力。当试件产生剪切破坏时，破裂面上的剪应力及正应力分别为：
ατsin A p A T ==ασcos A P A N N ==
上式中，P 为试件产生剪切破坏时的载荷；
T 为作用在剪切破坏面上的剪力；
N 为作用在剪切破坏面上的压应力；
A 为剪切破坏面面积；
α为水平面与剪切破坏面之间的夹角。
剪切破坏实验时，同一种岩石采用多个岩石试件，分别以不同角度α进行实验。
当剪切破坏时，对应每一个α值可以得到一对σ及τ值，在σ~τ坐标系中绘出不同α值的一系列点，用光滑曲线连接这些点，此曲线即为某种岩石剪切破坏时的强度曲线（图中三条曲线表示三种岩石的强度曲线）。
岩石剪切强度曲线
6、三轴实验测定抗剪强度的原理是什么？
岩石抗剪强度的三轴实验采用图所示三轴实验仪，将岩石试件放置在压力室内，施加一定的侧向压力(σ3)，然后施加垂直压力（σ1），直到岩石破坏。这样可得到岩石破坏时σ1及σ3值。
三轴应力仪装置图
1一压力室；2一密封装置；3一球面底座；4一压力输入口；
5一排气口；6一侧向压力；7一试件；8一压力机施加垂直压力
于是在σ~τ坐标系中可画出一个破坏应力圆。用相同岩石的试件进行不同侧向压力σ3及垂直压力σ1的破坏实验，这样可得到一系列不同的σ1及σ3值，可画出一组破坏应力圆，如图所示。这组破坏应力圆的包络线，即为岩石抗剪强度
中国石油大学（北京）现代远程教育 毕业设计（论文） 普通混凝土框架结构单位工程施工组织设计--信阳学院图书信息楼建安工程施工组织设计 姓名： 学号： 性别：男 专业: 土木工程 年级： 学习中心：北京市西城区图书馆培训学校 奥鹏学习中心 指导教师： 2019年9月25日
信阳学院图书信息楼建安工程施工组织设计 摘要 施工组织设计是建筑施工组织的核心和灵魂,是对工程建设项目全过程的构思设想和具体安排,用来指导施工项目全过程各项活动的技术,经济和组织的综合性文件。 本施工组织设计是针对信阳学院图书信息楼建安工程施工的纲领性文件。编制时对施工总体部署、施工准备、主要分部分项工程施工方法、工程质量保证措施、施工现场管理措施等诸多因素尽可能充分考虑,突出科学性、适用性及针对性,是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。 本设计主要包括以下内容：工程施工组织设计书、施工进度计划安排、施工平面布置图、具体施工方案。为确保工期、质量及安全、文明工地,节约成本等条件,编制出针对性的施工组织设计,每个分部分项工程的特点,结构特征,施工难易程度工期和质量要求,编制出切实可行的施工方案。以指导施工顺利地完成本工程项目的建设,控制工程成本,创建合格工程。 关键词：质量；进度；组织管理；施工方案
目录 第一章工程概况 (1) 1.1工程建设概况 (1) 1.1.1工程名称 (1) 1.1.2 建设地点 (1) 1.1.3 建设规模 (1) 1.1.4 参与建设单位 (1) 1.1.5承包方式 (1) 1.1.6 承包范围 (2) 1.1.7施工合同要求 (2) 1.2 各专业设计简介 (2) 1.2.1建筑专业设计简介 (2) 1.2.2结构设计简介 (4) 1.2.3机电安装工程简介 (4) 1.3工程施工条件 (6) 1.3.1 建设地点气象状况 (6) 1.3.2 区域地形及工程地质、水文情况 (6) 1.3.3 现场施工条件 (7) 第二章施工部署 (8)
本 科 毕 业 设 计（论文） 题 ——副标题 学生姓名：张 三 学 号：1301013101 专业班级：电气工程及其自动化13-5班 指导教师：李 四 2017年 6月15日
——副标题 要 数据结构算法设计和演示（C++）树和查找是在面向对象思想和技术的指导下，采用面向对象的编程语言（C++）和面向对象的编程工具（Borland C++ Builder 6.0）开发出来的小型应用程序。它的功能主要是将数据结构中链表、栈、队列、树、查找、图和排序部分的典型算法和数据结构用面向对象的方法封装成类，并通过类的对外接口和对象之间的消息传递来实现这些算法，同时利用C++ Builder 6.0中丰富的控件资源和系统 解、辅助教学和自我学习的作用。 关键词：
The design and implementation of the linear form ——副标题 Abstract 外文摘要要求用英文书写，内容应与“中文摘要”对应。使用第三人称。 “Abstract” 字体：Times New Roman，居中，三号，加粗，1.5倍行距，段前、段后0.5行间距，勾选网格对齐选项。 “Abstract”上方是论文的英文题目，字体：Times New Roman，居中，小二，加粗，1.5倍行距，间距：段前、段后0.5行间距，勾选网格对齐选项。 Abstract正文选用设置成每段落首行缩进2字符，字体：Times New Roman，字号：小四，1.5倍行距，间距：间距：段前后0.5行间距，勾选网格对齐选项。 Keywords与Abstract之间空一行，首行缩进2字符。Keywords与中文“关键词”一致，加粗。词间用分号间隔，末尾不加标点，3-5个，Times New Roman，小四。如需换行，则新行与第一个关键词首字母对齐。 Keywords：Write Criterion；Typeset Format；Graduation Project (Thesis)
石油工程岩石力学PPT整理之简答题 （3*10=30分） 1.岩石力学的发展历史分为哪几个阶段？请简述一下每个阶段的特点。 答：按其发展进程可划分四个阶段： （1）初始阶段（19世纪末-20世纪初） 这是岩石力学的萌芽时期，产生了初步理论，以解决岩体开挖的力学计算问题。 （2）经验理论阶段（20世纪初-20世纪30年代）该阶段出现了根据生产经验提出的地压理论，并开始用材料力学和结构力学的方法分析地下工程的支护问题。（3）经典理论阶段（20世纪30年代-20世纪60年代）这是岩石力学学科形成的重要阶段，弹性力学和塑性力学被引入到岩石力学，确立了一些经典计算公式，形成围岩和支护共同作用的理论。 岩石力学发展到该阶段已经成为一门独立的学科。 在经典理论发展阶段，形成了“连续介质理论”和“地质力学理论”两大学派。 （4）现代发展阶段（20世纪60年代-现在） 此阶段是岩石力学理论和实践的新进展阶段，其主要特点是，用更为复杂的多种多样的力学模型来分析岩石力学问题，把力学、物理学、系统工程、现代数理科学、现代信息
技术等方面的最新成果引入到岩石力学。而电子计算机的广泛应用为流变学、断裂力学、非连续介质力学、数值方法、灰色理论、人工智能、非线性理论等在岩石力学与工程中的应用也提供了可能。 2.简述岩石力学的研究内容。 答：(1)岩石的变形特征;(2)岩体的变形与强度;(3)岩石的强度理论;(4)地应力的测量方法;(5)岩体力学的工程应用. 3.请简述岩石的蠕变及其机理。 答：岩石的蠕变：岩石在保持应力不变的条件下，应变随时间延长而增加的现象。 岩石蠕变机理：化学键理论、破裂理论、摩擦理论、晶体缺陷理论 4.岩石蠕变可分为哪几个阶段？ 答：(1)瞬时变形（2)初始蠕变或阻尼蠕变(3)稳态蠕变或等速蠕变(4)加速蠕变。 5.为精确描述岩石复杂的蠕变规律，许多学者定义了一些基本变形单元，这些基本单元有哪些？ 答：这些基本单元有弹性元件（弹簧）、粘性元件（阻尼器）和塑形元件（摩擦块）。 6.岩石力学的性质有哪些？请简明阐述一下。 答：根据岩石的应力-应变-时间关系，可将力学性质划分为弹性、塑性、黏性。（弹性是指在一定的应力范围内，物体
包括本科的各校各科新学期复习资料，可以联系屏幕右上的“文档贡献者” 第一阶段在线作业 单选题(共21道题) 展开 收起1.（2.5分） A、1） B、2） C、3） D、4） E、5） 2.（2.5分） A、1） B、2） C、3） D、4） 3.（2.5分） A、.（1） B、.（2） C、.（3） D、.（4） 4.（2.5分） A、.（1） B、.（2） C、.（3） D、.（4） 5.（2.5分） A、.（1） B、.（2） C、.（3） D、.（4） 6.（2.5分）实际油藏的形状和布井状况比较复杂，但可以根据实际油藏的渗流特征，将油藏中的渗流方式抽象为三类典型模式，即： A、单向流、层流、垂直流； B、单向流、平面径向流、球面向心流； C、单相流、多相流、多维流； D、线性流、紊流、层流； 7.（2.5分）大多数情况下，油藏中的流体渗流服从线性渗流规律（达西定律），但渗流速度较高时会破坏线性渗流规律（达西定律），如下原因表述正确的是： A、高速流动时，只有惯性力存在，导致线性渗流规律被破坏； B、高速流动时，惯性力逐渐增大，与粘滞力相比，其作用开始增大，从而导致线性渗流规律被破坏； C、高速流动时，渗流过程中出现了新的渗流阻力（即惯性力），从而导致线性渗流规律被破坏； D、高速流动时，粘滞力逐渐减小，惯性力逐渐增大，从而导致线性渗流规律被破坏； 8.（2.5分）地层渗流时，单相流体单向稳定渗流的等压线： A、一组互相平行的直线； B、一组向外发散的射线； C、一组同心圆； D、越靠近排液道越密集； 9.（2.5分）地层渗流时，单相流体单向稳定渗流和平面径向稳定渗流的相同点为： A、通过每个渗流截面的流量保持不变； B、通过每个渗流截面的流速不变；
中国石油大学（北京）现代远程教育毕业设计（论文） 低渗透油田压裂液返排规律研究 姓名： 学号： 性别： 专业: 石油工程 批次： 学习中心： 指导教师： 年月
摘要 水力压裂是低渗透油气藏开发评价和增产增注必不可少的技术措施，而油气井压后的压裂液返排又是水力压裂作业的重要环节。目前，对压裂液返排的控制，大多采用经验方法，没有可靠的理论依据。本文对压裂液的返排过程和压后井底压力的确定进行了较为系统的研究，旨在为压裂液返排控制提供理论依据。 本文在以压裂液的滤失量计算的基础上，运用流体力学和数值模拟的相关理论以及物质平衡原理，针对返排期间裂缝闭合的过程，考虑了启动压力梯度的影响，建立了压裂液返排的数学模型，给出了压裂液返排数学模型的数值解法。研究表明，为了减少压裂液对储层的伤害，低渗透储层中的压裂井应采用停泵后立即返排的方式，使裂缝强制闭合。实测井口压降曲线与计算值的比较结果表明，建立的模型能够比较准确地预测裂缝闭合过程和压裂液返排过程。 最后，对返排的过程进行了室内模拟实验研究，通过岩心实验，发现了返排过程中的一些特定规律。然后以滤失机理研究为基础，通过了建立裂缝壁面上的渗流模型，编制了返排参数预测程序，可通过对压裂返排效果的预测来指导压裂液返排作业。 关键词：水力压裂；裂缝闭合；压裂液返排；数学模型；井底压力
目录 第1章绪论 (1) 1.1压裂液返排规律研究的目的和意义 (1) 1.2目前关于压裂液返排规律研究存在的不足 (2) 第2章低渗透油田特点及压裂液返排规律研究现状 (3) 2.1国内外低渗透油田储量分布及特点 (3) 2.1.1 国外低渗透油田储量分布 (3) 2.1.2 国外低渗透油田的主要特点 (3) 2.1.3 国内低渗透油田储量分布 (4) 2.1.4 国内低渗透油田的主要特点： (4) 2.2压裂液返排规律研究现状 (5) 2.2.1 国外压裂液返排的推荐做法 (5) 2.2.2 国内压裂液返排的研究现状 (7) 2.3裂缝形态的数学模型 (8) 第3章裂缝闭合期间压裂液返排模型 (9) 3.1裂缝闭合过程中模型的假设条件 (9) 3.2压裂液返排的二维数学模型 (9) 3.2.1 压裂液从地层返排的数学模型 (9) 3.2.2 初始条件及边界条件 (13) 3.3模型的数值解法 (14) 3.3.1 返排模型的离散 (14) 3.3.2 求解方法 (17) 3.4裂缝闭合时间及压裂液返排量的确定 (18) 3.4.1 裂缝闭合时间确定 (18) 3.4.2 压裂液返排量的计算 (18) 3.4.3 停泵后裂缝体积变化量的计算 (19) 3.5实例计算与分析 (20) 3.6室内实验模拟研究 (22) 3.6.1 实验方法 (22) 3.6.2 实验数据及处理 (23) 第4章压裂液返排的实验研究 (26) 4.1实验仪器材料 (26) 4.2实验步骤 (26) 4.3实验数据处理与结果分析 (26) 4.3.1 采用瓜胶压裂液进行压裂实验 (26) 4.3.2 采用田菁胶压裂液进行实验的结果 (29) 图4-6 累计流量与渗透率恢复值 (30) 4.4结论与建议： (30) 第5章压裂过程中的滤失与返排效果预测 (31) 5.1压裂液滤失理论 (31) (32) 5.1.1 受压裂液黏度控制的滤失系数C 1 5.1.2 受地层流体压缩性控制的滤失系数C2 (32) (34) 5.1.3 压裂液造壁性控制的滤失系数C 3
储层岩石力学概述 发表时间：2019-09-11T14:30:47.063Z 来源：《基层建设》2019年第11期作者：王祥程 [导读] 摘要：岩石力学是一门边缘交叉学科，它与工程实践密切联系而得到发展。 成都理工大学能源学院 610059 摘要：岩石力学是一门边缘交叉学科，它与工程实践密切联系而得到发展。深入了解研究岩石力学的性质和相关参数对于工程上的开发具有十分重要的作用。 关键词：岩石力学；石油工程；研究方法 1. 岩石力学的概述 岩石包括组成岩石的固体骨架、孔隙、裂缝以及其中的流体，因此岩石力学往往会应用到弹性力学、塑性力学、流体力学、渗流力学等力学学科的诸多理论方法。岩石的性质几乎牵涉到所有力学分支，岩石力学的研究是各种力学理论的综合运用。不同岩石力学问题的研究，可能包括瞬时变形运动，也可能包含与地质演化时间相关的长期变形运动。 岩石力学是力学的一部分。岩石材料赋存于地下，其力学性质难于直接测试和观察，而若将其取至地面进行测试则岩石的力学性质往往发生了较大的变化，加之岩石中的流体存在于裂隙或孔隙之中，与岩石骨架相互作用，使岩石的受力情况更加复杂。 2.岩石力学的研究方法 岩石力学是一门边缘交叉学科，它与工程实践密切联系而得到发展。岩石具有特殊的固体介质力学特性，这个特殊的力学性质与它所处的环境有关，如天然岩石所处应力状态一般称为岩石的初始应力状态。在岩石受到工程活动扰动后，岩体的应力出现了变化，这时岩石所处的应力状态称为次生应力状态。此时将岩石力学和工程地质相结合进行研究是十分重要和必要的。对于节理岩体，特别需要了解岩体结构面的分布、网络特性、岩体结构类型，才能进行岩体的数值模拟和分析。 一般而言，岩石力学的研究方法可分为如下四大类： (1)地质研究方法：对岩体进行地质方面的研究始终是岩石力学研究的基础，在整个岩石工程过程中，地质性质的研究应当列在第一位。①岩石岩相、盐层特征的研究，如软弱岩体的成分、可溶盐类、含水蚀变矿物、不抗风化岩体成分以及原生结构。②岩体结构的地质特性研究，如断续结构面的几何特征、岩体力学特征、软弱面的充填物及地质特性。③赋存地质环境的研究，如地应力的成因、地下水分布与化学特征以及地质构造对环境的影响。 (2)物理力学研究方法：①岩体结构的探测，应用地球物理化学方法和技术来探查各种结构面的力学特征和化学特征。②地质环境的物理性质分析与测量，如地应力的形成机制及分布、地质环境中热力与水力存在的性状、水化学的分布特征，应用大规模地质构造层析技术、地质雷达探测技术确定岩体构造。③岩体物理力学性质的测定，如岩块力学特性的室内试验、原位岩体的力学性质测试、钻孔测试、工程变形监测、位移反分析等。主要运用的手段是基于震动的动态测试，如超声波测试、地震波测试、电磁波测试、计算机层析方法(CT)测试。这些测试利用岩体的波动特性，来研究岩体的力学特性。 (3)数学力学分析方法：岩石力学的研究，除了以上地质方法、物理力学方法的研究外，还要进行数学力学方法研究，从而构成岩石力学的理论基础，包括：①岩石本构关系的研究-对岩石进行宏观到细观甚至微观的力学特性研究。②数值分析方法。由于计算机计算性能的发展，岩石力学的数值分析方法得到了大力发展。在数值分析方法方面，由岩体连续力学发展到非连续力学，出现了离散元法(DEN)和不连续变形分析法(DDA)、流形法(BEM)、无单元法(EFM)和快速拉格朗日法(FLAC)。③多元统计和随机分析。这两种方法可以深人地研究因岩体介质的随机分布特性而造成传统方法难以解决的问题。④物理和数值模拟仿真分析。 (4)整体综合分析法：就整个工程进行多种分析的方法，并以系统工程为基础的综合分析。 3.石油工程岩石力学研究对象及特点 石油工程岩石力学所研究的，所涉及的地层深度大多在8000m范围内，研究对象主要是沉积岩层，岩石处于较高的围压、温度和孔院压力作用下其性质已完全不同于浅部地层，它可能经过脆-塑性转变成塑性，也可能由于高孔院压力的作用呈现脆性破坏。 (1)石油工程岩石力学所涉及的围压可达200MPa。非均匀的原地应力场形成了地层之间的围压，若垂向应力源于地层自重，那么应力梯度平均为0.023MPa/m，多数地区最大水平应力往往大于垂向应力，且两个水平地应力梯度的比值通常达到1.4~1.5以上。在山前构造带地区，不但地应力梯度高，最大和最小水平地应力的比值也很大。因此在研究地应力分布规律(包括数值大小及主方向)时，主要依靠水力压裂、岩石剩磁分析、地震和构造资料反演、测井资料解释等间接方法。 (2)石油工程岩石力学所涉及的温度可达250℃。一般的地温梯度是3℃/100m，高的可超过4℃/100m，具体的地温梯度往往需要实际测定。当温度超过150℃后，温度对岩石性质的影响将变得十分明显。 (3)石油工程岩石力学中所涉及到的孔隙和裂隙中的高压流体的孔隙压力可高达200MPa.一般情况下，常规的静水孔隙压力梯度为 0.00981MPa/m,但是异常高压可超过0.02MPa/m。 4.结束语 岩石力学是一门十分重要的，它涉及到了工程领域的各个行业。因此，正确理解学习岩石力学的理论知识以及探究其影响等具有十分重要的意义。 参考文献 [1]王路,徐亮,王瑞琮.岩石力学在石油工程中的应用[J].石化技术,2017, 24(3)：157-157. [2]陈勉.我国深层岩石力学研究及在石油工程中的应用[J].岩石力学与工程学报,2003,23(14)：2455-2462. [3]杨永明,鞠杨,刘红彬,etal.孔隙结构特征及其对岩石力学性能的影响[J].岩石力学与工程学报,2009,28(10)：2031-2038. [4]陈新,杨强,何满潮,etal.考虑深部岩体各向异性强度的井壁稳定分析[J].岩石力学与工程学报,2005(16)：2882-2888. [5]陈德光,田军,王治中,etal.钻井岩石力学特性预测及应用系统的开发[J].石油钻采工艺,1995,17(5)：012-16. [6]王大勋,刘洪,韩松,etal.深部岩石力学与深井钻井技术研究[J].钻采工艺,2006,29(3)：6-10. [7]阎铁.深部井眼岩石力学分析及应用[D].2001. [8]陈新,杨强,何满潮,etal.考虑深部岩体各向异性强度的井壁稳定分析[J].岩石力学与工程学报,2005(16):2882-2888.
1绪论 1.1 课题研究的目的和意义 1.1.1 课题研究的目的 联合站是油田生产中地面工程最关键的一环，是将从采油井采出来的原油经集输管网汇集、存储、分离、加热脱水、计量后进行外输。原油计量是油田开发生产中的一个重要环节。随着国内大部分油田开发都进入到后期产能递减，产液量增加，原油综合含水上升，油井计量站规模增大。同时，联合站外来进液量波动增大，给原油准确计量和稳定外输带来很大影响。目前我国大多数油田联合站的自动化水平还很低，还停留在人工手动状态，对物位、液量、压力和温度等过程参数都需要靠人工检测，人为误差大，严重影响生产效率及产品质量。针对联合站实际状况，以满足联合站原油外输计量生产要求，开发这一套原油外输计量监控系统，它能对生产现场实现原油计量高精度的远程集中化科学管理和实时在线监控；实现流程操作全自动化；根据监控中心提示及时地采取相应的措施，保证生产顺利进行；存储设备运行参数以便分析生产状况，统筹规划。 1.1.2 课题研究的意义 联合站原油计量监控系统的应用具有重要意义，计量结果直接影响油田的效益和信誉，这套监控系统的研发具有以下重要意义： (1) 将人工计量改为自动连续计量，人工取样化验改为自动连续检测，能够提供更及时、准确的信息。 (2) 实现计量站无人值守，减员增效，彻底改变计量站生产作业制度，改善了劳动条件。 (3) 在现场生产自动化的基础上，实现中控室信息处理自动化，提高了联合站生产过程自动化生产管理水平。 (4) 为保证油气田生产安全、平稳、优化运行提供了有力手段。外输过程，必须在安全生产的前提下安排优化运行，以求得最好的经济效益。 1.2 原油计量监控技术研究现状和发展 1.2.1 国内现状和趋势 在我国，原油计量控制系统最先采用的是DDZ-II型仪表，取得了一定的经济效益。但这些常规仪表组成的控制系统在处理复杂控制系统、集中监控和控制精度等方面具有局限性。随着计算机在石油工业过程控制中的广泛应用，尤其是西部塔里木、吐哈、准格尔三大盆地的开发和建设，油田生产过程中的自动控制和管理得到了明显、迅速的发展。1992年5月，西部新建的都善油田采用美国Action公司CIM-PAC9000
本科毕业设计（论文）题目：春风油田沙一段储层夹层研究 学生姓名： 学号： 专业班级：资源勘查1005 指导教师： 2014年 6月20日
摘要 钙质砂岩是一种致密性的岩石，一般存在于干层中，是现在油田开发中尽可能避开的开发位置，因此能够正确的预测钙质砂岩的分布能够增加打到油气层的几率，减少经济损失。主要以P609区块为研究主体，首先分析钙质砂岩的成因，统计区块内钙质砂岩的物性，然后分析其影响因素，正确预测钙质砂岩的分布。研究区内浅滨湖提供了良好的钙质砂岩来源，水下分流河道将钙质砂岩输送到目的区内，然后在沉积环境作用下形成了钙质砂岩。 论文降低重复率、论文排版、答辩幻灯片制作请联系Q2861423674 诚信服务，通过后付款https://www.doczj.com/doc/037267042.html, 关键词：钙质砂岩；分布；沉积条件；P609区块
Study on Reservoir and Mezzanine of N1s in Chunfeng Oilfield Abstract Calcareous is a kind of sandstone rocks,which generally present in the dry layer is now possible to avoid the development of oilfield development position, and therefore able to correctly predict the distribution of calcareous sandstone reservoirs can increase the chance of hitting, reduce economic losses. This paper mainly P609 blocks for the study subjects, the first analysis of the causes of calcareous sandstone, calcareous sandstone within the statistical properties of the block, and then analyze the influencing factors, correctly predict the distribution of calcareous sandstone. Shallow Lake study area provides a good source of calcareous sandstone, calcareous sandstone underwater distributary channel will be transported to the target area, then at ambient role in the formation of calcareous sandstone. 论文降低重复率、论文排版、答辩幻灯片制作请联系Q2861423674 诚信服务，通过后付款https://www.doczj.com/doc/037267042.html, Keywords：distribution of calcareous sandstone; blocks P609; deposition conditions
第一节：绪论 一、教学目的：通过《岩石力学》课程介绍，揭示课程在石油工程中的重要性，引导学生对该课程的兴趣，认识岩石力学研究对象的特点及其与其它力学课程的联系及差异。 二、基本要求： 1、了解内容： ?《岩石力学》学科的研究意义 ?《岩石力学》学科的发展历史及发展现状 ?《岩石力学》学科的研究内容及研究方法 2、掌握内容： ?岩石力学的定义 ?岩石的定义及分类 ?岩石力学研究对象的特点（岩石力学与弹性力学等力学学科的差异） ?不连续性 ?非均质性 ?各向异性 ?渗透性 ?赋存环境（地应力-初始应力、温度、压力、油气水） 3、介绍课程的学习目的及基本要求 三、课程内容： 1、岩石力学的研究意义 1 首先，来源于生产实践，生产实践也是岩石力学发展的推动力 岩石力学的发生与发展与其它学科一样，是与人类的生产活动紧密相关的。早在远古时代，我们的祖先就在洞穴中繁衍生息，并利用岩石做工具和武器，出现过“石器时代”。公元前2700年左右，古代埃及的劳动人民修建了金字塔。公元前6世纪，巴比伦人在山区修建了“空中花园”。公元前613-591年我国人民在安徽淠河上修建了历史上第一座拦河坝。公元前256-251年，在四川岷江修建了都江堰水利工程。公元前254年左右（秦昭王时代）开始出钻探技术。公元前218年在广西开凿了沟通长江和珠江水系的灵渠，筑有砌石分水堰。公元前221-206年在北部山区修建了万里长城。在20世纪初，我国
杰出的工程师詹天佑先生主持建成了北京-张家口铁路上一座长约1公里的八达岭隧道。在修建这些工程的过程中，不可避免地要运用一些岩石力学方面的基本知识。 2 岩石力学在国民经济建设中有广泛的应用 目前国际上已建和正建的大坝，最大高度超过300m，地下洞室的最大开挖跨度超过50m，矿山开采深度超过4000m，边坡垂直高度达1000m，石油开采深度超过9000m，深部核废料处理需要考虑的时间效应至少为1万年，研究地壳形变涉及的深度达50-60km，温度在1000oC以上，时间效应为几百万年。今后，随着能源、交通、环保、国防等事业的发展，更为复杂、巨大的岩石工程将日益增多。 3 不重视岩石力学研究将造成工程事故 国际上有许多工程由于对岩石力学缺乏足够的研究，而造成工程事故。其中最著名的是法国马尔帕塞（Malpasset）拱坝垮坝及意大利瓦依昂（Vajont）工程的大滑坡。 马尔帕塞薄拱坝，坝高60m，坝基为片麻岩，1959年左坝肩沿一个倾斜的软弱面滑动，造成溃坝惨剧，400余人丧生。瓦依昂双曲拱坝，坝高261.6米，坝基为断裂十分发育的灰岩。1963年大坝上游左岸山体发生大滑坡，约有2.7-3.0亿立米的岩体突然下塌，水库中有5000万立米的水被挤出，击起250米高的巨大水浪，高150米的洪波溢过坝顶，死亡3000余人。近年来，虽然岩石力学得到突飞猛进的发展，但与岩体失稳有关的大坝崩溃，边坡滑动，矿山瓦斯爆炸，围岩地下水灾害等惨剧仍时有发生。诸如此类的工程实例，都充分说明能否安全经济地进行工程建设，在很大程度上取决于人们是否能够运用近代岩石力学的原理和方法去解决工程上的问题。当前世界上正建和拟建的一些巨型工程及与地学有关的重大项目都把岩石力学作为主要研究对象。 4 岩石力学在石油工程中的重要应用 ●井壁稳定性分析 ●水力压裂 ●出砂预测 ●地层可钻性预测钻头优选 ●定向射孔 ●套管损坏机理 ●地面沉降 ●…… 四岩石力学的发展历史、现状及，面临的挑战 1、形成历史 ●1951年，在奥地利创建了地质力学研究组，并形成了独具一格的奥地利学派。
东北石油大学本科生毕业设计（论文）撰写规范 作者：实践科文章来源：本站原创点击数：329 更新时间：2010-10-13 本科生毕业设计（论文）工作是实现本科培养目标的综合性实践教学环节，是学生在校期间所学知识及各种能力的综合应用与升华,是对各专业教学目标、教学过程、教学管理和教学效果的全面检验，为保证我校本科生毕业设计(论文)质量，特制定本规范? 1. 毕业设计（论文）撰写的内容与要求 本科生毕业设计（论文）应层次分明，数据详实，文字简练，推理有据，立论严谨。内容一般包括题目、中文摘要、外文摘要、目录、正文、参考文献、致谢和附录等几部分。我校毕业设计（论文）装订次序依次为：1.封面2.任务书3.中文摘要4.外文摘要5.目录6.正文7.参考文献8.致谢9.附录。 1.1 封面 采用教务处下发的统一封面，填写论文题目、专业、学生姓名、指导教师姓名等内容。 题目应恰当、准确地反映本设计（论文）的研究内容。题目一般不超过20个汉字。 1.2 任务书 任务书的格式指导教师可到教务处网页上下载，要逐项填写，经系主任或教研室主任签字后发给学生。1.3 摘要与关键词 摘要是学术论文内容的简短叙述，应具有独立性和自含性，即不阅读全文就能获得论文的主要信息。摘要内容应概括研究题目的主要内容、特点和所采用的研究方法、以及获得的主要结论。中文摘要约300字左右，要求中、英文摘要内容一致，文字精练。 关键词：是供检索用的主题词条，应采用能覆盖论文主要内容的通用技术词条。关键词一般列出3—5个，按词条外延层次排列（外延大的排在前面）。英文关键词与中文关键词要求相同。 1.4 目录 目录作为论文的提纲，应简明扼要，一目了然。目录应独立成页，应包括论文中全部章、节的标题及页码（要求编排到第2级题目）。 1.5 正文 正文是论文的主体，写作内容可因题目的性质不同而变化，一般可包括概述或前言、论文主体及结论等部分。 1.5.1 概述（或前言） 概述一般作为第1章。应说明选题的目的、背景和意义，国内外文献综述，以及论文所要研究的主要内容（若采用前言说明选题的目的、背景和意义等项时，可不必编写章号）。 文管类论文的概述（或前言）是毕业论文的开头部分，一般包括说明论文写作的目的、意义，对所研究问题的认识，以及提出问题。可以不必编写章号。 来源于科研项目的课题要在概述（或前言）的第一页页面下端划横线进行标注。横线的设置：大小宽度为8厘米，水平对齐方式为页边距左对齐，垂直对齐方式为距页面23厘米。课题标注方式：在横线下以“课题来源：”为开头注明课题来源及课题编号，字体为宋体五号字。 1.5.2 论文主体 论文主体是论文的主要部分，应该结构合理，层次清楚，重点突出，文字简练、通顺。 我校毕业设计（论文）按学科类别划分为理工类和文管类两大类。 （1）理工类毕业设计（论文）主要类型
中国石油大学（北京） 本科生毕业设计（论文）撰写规范 本科生毕业设计(论文)是实现人才培养目标的重要实践性环节，对巩固、深化和升华学生所学理论知识，培养学生创新能力、独立工作能力、分析和解决问题能力、工程实践能力起着重要作用。毕业设计(论文)同时也是记录科研成果的重要文献资料，是申请学位的基本依据。为了规范我校本科生毕业设计(论文)的管理，保证毕业设计(论文)质量，特制定《中国石油大学（北京）本科生毕业设计（论文）撰写规范》。 撰写内容要求 1. 毕业设计（论文）工作量要求 1.1 总体要求 1.1.1 论文篇幅 论文(不包括附录及文献目录)篇幅：除外语专业和留学生外，一般使用汉语简化文字书写，字数在1.5万左右，有创新的论文，字数不受限制。 1.1.2 文献查阅 查阅与毕业设计（论文）相关的文献（不含教科书）不少于10篇，其中外文文献不少于2篇。 1.1.3 文献翻译 翻译与毕业设计（论文）有关的外文资料不少于5000汉字。 1.2 具体要求 1.2.1 对我校理工科各类型毕业设计（论文）的具体要求 (1) 工程设计类 此类题目侧重于对学生设计、计算、绘图能力训练。主要对应于机械类、电类专业的产品、部件、控制系统等设计型题目和建筑工程类专业的建筑设计型题目。 做此类题目的学生要完成1万字以上的设计说明书（论文），查阅参考文献不少于10篇，包括2篇以上外文文献；其中机械专业类学生还必须独立完成一定数量的工程图（不包括零件图和示意图），工程图中必须要有不少于1张是计算机绘图；电类专业的学生要独立完成全部或相对独立的局部设计和安装调试工作，要有完整的系统电气原理图或电气控制系统图。 (2) 理论研究类 原则上不提倡工科各专业过多选做此类课题，除非题目确实有实际意义。做该类型题目的学生应根据课题提出问题、分析问题，提出方案、并进行建模、仿真和设计计算等，要完成1.5万字左右的论文，查阅参考文献不少于15篇，包括4篇以上外文文献。 (3) 实验研究类 学生要独立完成一个完整的实验，取得足够的实验数据，实验要有探索性，而不是简单重复已有的工作；要完成1万字以上的论文，其中包括文献综述、实验部分的讨论与结论等内容，查阅参考文
中国石油大学（北京）远程教育 工程力学 学习中心：_______姓名：________学号：_______ 关于课程考试违规作弊的说明 1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。 2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。 3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。 一、题型 简答题，8题，每题5分，共40； 计算题，4题，每题15分，共60分） 二、题目 学号尾数为奇数的同学做题目序号后有“A”字样的题，学号尾数为偶数的同学做题目序号后有“B”字样的题 简答题： 1A 在铸铁压缩试验中，破坏后的铸铁试样断口平滑呈韧性，与轴线近似成45°。破坏前，该断口所在斜截面的应力有何特点？ 1B 在铸铁扭转试验中，铸铁断口的形态是什么样的？ 2A 根据铸铁试件扭转破坏断口可以推断，铸铁的扭转破坏和什么因素有很大的关系？ 2B 电阻应变片（简称电阻片或应变片）应用广泛，它是利用什么原理实现电测的？ 3A 冲击韧性的物理意义是什么？ 3B 矩形截面梁在截面B处沿铅垂对称轴和水平 F，如图所示。请 对称轴方向上分别作用有 P 问最大拉应力和最大压应力发生在危险截面 A的哪些点上？
4A 构件中危险点的应力状态如图所示。构件为钢制：x σ=45MPa ，y σ=135MPa ，z σ=0，xy τ=0，许用应力[]σ=160MPa 。请用第三强度理论校核该构件的强度。 4B 构件中危险点的应力状态如图所示。构件材料为铸铁：x σ=20MPa ， y σ=-25MPa ，z σ=40MPa ，xy τ=0，许用应力[]σ=30MPa 。请用第一强 度理论校核该构件的强度。 5A 什么是压杆的临界载荷？ 5B 压杆约束强弱对其稳定性有何影响，请定性说明。 6A 如图所示，一端固定、另一端由弹簧侧向支撑的细长压杆的临 界载荷，可采用欧拉公式()2 2/l EI F Pcr μπ=计算。请估计该压 杆的长度系数μ的取值范围。 6B 什么是冲击动荷系数？ 7A 构件在突加载荷作用下引起的应力和位移是相应静载荷作用下的几倍？ 7B 将重物突然放到结构上和将重物缓慢放到结构上，哪种情形下结构产生的最大变形大？ 8A 什么是持久极限？ 8B 影响实际构件疲劳寿命的三个主要因素是什么？ 计算题： 1A 砖夹的宽度为250mm ，杆件AGB 和GCED 在G 点铰接。已知：砖的重量为W ；提砖的合力 为F P ，作用在砖夹的对称中心线上；尺寸如图所示，单位为mm ；砖夹与砖之间的静摩擦因数s f =0.5。试确定能将砖夹起的d 值(d 是G 点到砖块上所受正压力作用线的距离)。 P F EI l k
西安石油大学本科毕业设计（论文）撰写规范为了规范我校本科学生毕业设计（论文）的撰写，保证本科毕业设计（论文）的质量，根据中华人民共和国国家标准《科学技术报告、学位论文和学术论文的编写格式》（GB7713－87）的有关规定，结合我校的教学实践，制定本规范。 1 内容及要求 1.1 题目 毕业设计（论文）题目应该明确、精练、有概括性。通过题目能大致了解毕业设计（论文）的内容、专业的特点和学科的范畴。题目的字数要适当，一般在25字以内，必要时可加副标题。 1.2 摘要与关键词 1.2.1 摘要 摘要应概括地反映出毕业设计（论文）的目的、内容、方法、成果和结论。摘要中不宜使用公式、图表，不标注引用文献编号。中文摘要以300～500字为宜。 1.2.2 关键词 关键词是供检索用的主题词条，应采用能覆盖毕业设计（论文）主要内容的通用技术词条（参照相应的技术术语标准）。关键词一般为3～5个，按词条的外延层次排列，外延大的排在前面。 1.3 目录 目录可按章、节、条、款、项五级标题编写，要求标题层次清晰。目录中的标题要与正文中标题一致。目录中应包括绪论、主体、结论、参考文献、致谢、附录等。 1.4 正文 正文是毕业设计（论文）的核心部分，一般应包括绪论、主体及结论等部分。 1.4.1 绪论（前言、引言） 绪论（前言、引言）一般作为第一章，是毕业设计（论文）正文的开端，应包括毕业设计（论文）的背景及目的、国内外研究状况和相关领域中已有的研究成果、本课题的意义、研究方法、理论依据和具备的条件、毕业设计（论文）构成及主要研究内容等。 1.4.2 主体 主体是毕业设计（论文）的主要部分，应该结构合理、层次清楚、重点突出、文字简
中国石油大学（华东）毕业设计（论文）**原油管道初步设计 学生姓名：** 学号：** 专业班级：油气储运工程 **班 指导教师：刘刚 2006年6月18日
摘要 **管线工程全长865km，年设计最大输量为506万吨，最小输量为303.6万吨，生产期14年。 管线沿程地形较为起伏，最大高差为346.8m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。 输油管采用沥青加强级外保护的防腐措施。全线共设热泵站12座，管线埋地铺设。管材采用 406.4×8.0，X65的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。加热炉采用直接加热的方法。管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。 首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。采用SCADA 检测系统，集中检测、管理，提高操作的安全性和效率。 由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。 关键词:管型；输量；热泵站；工艺流程
ABSTRACT The design of ** pipeline engineering for oil transportation is complete on June 2006.The whole length of the pipeline is 865 kilometer and the terrain is plan. The maximum of transport capacity is 506 million ton per year and minimum of throughout is 303.6 million ton per year. The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called X65 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 8.0 millimeter. The maximum pressure of operating for design is 450MP. In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion. The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station. Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.
A卷 2018～2019学年第2学期 《材料力学》试卷 专业班级 姓名 学号 开课系室工程力学系 考试日期 题号一二三四总分得分 阅卷人
一、选择题（每题2分，共 10分） 1. 图中所示三角形微单元体，已知两个直角截面上的切应力为0τ，则斜边截面上的正应 力σ和切应力τ分别为 。 A 、00,στττ==； B 、0,0σττ==； C 、00,στττ=-=； D 、0,0σττ=-=。 2. 构件中危险点的应力状态如图所示，材料为低碳钢， 许用应力为[]σ，正确的强度条件是 。 A 、[]σσ≤； B 、[]στσ+≤； C 、[],[][]/2σσττσ≤≤=； D 、 224[]στσ+≤。 3. 受扭圆轴,当横截面上的扭矩不变而直径减小一半时,该横截面上的最大切应 力原来的最大切应力是 d 。 A 、2倍 B 、4倍 C 、6倍 D 、8倍 4. 两根材料相同、抗弯刚度相同的悬臂梁I 、II 如图示，下列结论中正确的是 c 。 A.I 梁和II 梁的最大挠度相同 B.II 梁的最大挠度是I 梁的2倍 C.II 梁的最大挠度是I 梁的4倍 D.II 梁的最大挠度是I 梁的1/2倍 2P P l I 2l II 题1-4 图 5. 现有两种压杆，一为中长杆，另一为细长杆。在计算压杆临界载荷时，如中长杆误用细 长杆公式，而细长杆误用中长杆公式，其后果是 D 。 A 、两杆都安全； B 、两杆都不安全； C 、中长杆不安全，细长杆安全； D 、中长杆安全，细长杆不安全。 二、填空（每题4分，共20分） 1. 用积分法求图示梁的挠曲线方程时，需分 3 段进行积分。 位移边界条件是： ； 光滑连续条件是： 。 0τ0 ττ σ 45 45 题 1-1 图 σ τ 题 2-2 图
