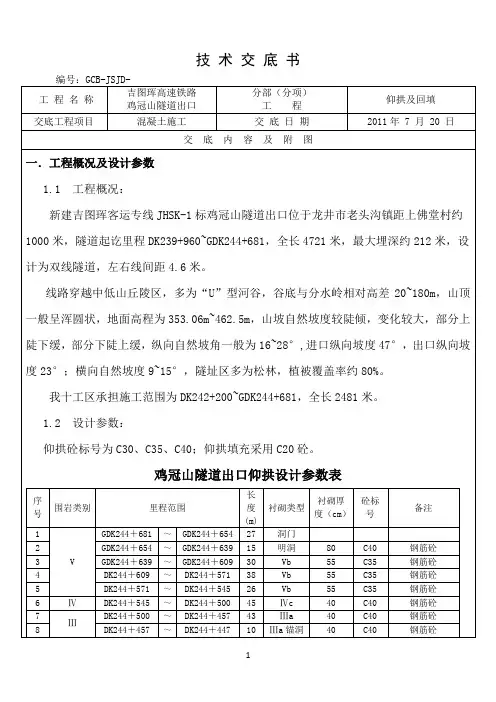

技术交底书 单位：中铁一局集团有限公司 工程名称梨树坪一号隧道交底日期2014.8.26 交底项目Ⅴb型复合衬砌仰拱及填充交底号 内容： 1.技术交底范围： 本交底为改建铁路重庆至贵阳线扩能改造工程渝黔铁路YQZQ-8三工区梨树坪一号隧道(D3K145+876～D3K145+882.4)Ⅴb型（W=20cm）复合衬砌仰拱及填充技术交底。 2.设计情况： 隧道仰拱面纵向坡度为上坡坡率17.2‰。仰拱设计参数为：仰拱初支厚度 25cm，仰拱衬砌底部厚度55cm，仰拱底部至矮边墙处的衬砌宽度为渐变值，矮边墙处厚度为50cm：仰拱初支采用C25喷射混凝土，仰拱衬砌采用C35钢筋混凝土，仰拱钢筋环向主筋采用HRB335Φ22钢筋（间距20cm），纵向筋采用HPB300φ12钢筋（间距25cm），箍筋采用HPB300φ8钢筋，钢筋数量详见附图。仰拱填充采用 C20混凝土,中心水沟混凝土为C25混凝土（后期施做）。参考图号（YQZQS-15-01～04、YQZQS-19、YQZQS-20）。 3.开始施工的条件及施工准备工作： 1)施工队伍已进场，并已接受培训。 2)钢筋弯曲机、爬焊机、超声波焊枪、热熔焊机等施工机械满足施工要求，施工所需钢筋、模板、纵环向盲管、止水带、土工布、防水板全部进场，满足施工要求。 3）各项材料检验合格，配合比已审批。 4）仰拱初支面开挖到位，开挖面内的虚碴清扫干净。 5）拱架接头设置连接板，仰拱初期支护已封闭成环，仰拱初期支护虚碴清扫干净，无土、石块和积水。 4.施工工艺： (1)工艺流程图
交底项目 Ⅴb 型复合衬砌仰拱及填充 交底号 施工准备仰拱开挖、支护栈桥就位钢筋绑扎、安装仰拱模板、埋设止水带隐蔽工程检查模板安装检查浇筑混凝土强度满足机械行走 结束 合格合格不合格合格 基底处理铺设防水层混凝土养护 仰拱开挖、支护 栈桥就位 钢筋绑扎、安装仰拱模板、埋设止水带 隐蔽工程检查浇筑仰拱混凝土混凝土养护 安装填充及铺底模板 模板安装检查浇筑混凝土 强度满足机械行走 结束 合格合格 不 合格 不合格基底处理 铺设防水层 混凝土养护 (2)测量放样 先施做定位钢筋，测量人员测放出开挖段中线及施工缝里程，并在两侧初期支护混凝土面上用红油漆标出衬砌端头仰拱面标高，左右两侧必须在同一里程上，在定位钢筋上用红油漆标记钢筋位置，确保钢筋保护层符合要求。防水板土工布挂设完毕后，在防水板上放样出仰拱环向主筋长钢筋及短钢筋的标高线。短钢筋露出仰拱施工缝处85cm ，长钢筋露出施工缝混凝土面167cm 。然后放样出纵向盲管的标高位置，为从仰拱填充面向上40cm. （3） 防排水施工
屏岩山隧道左线出口仰拱及填充工程施工方案 一、工程概况 屏岩山隧道为分离式隧道，隧道全长2660m，隧道左线ZK6+800、右线YK6+800为第1合同段和第2合同段为分界里程。我公司承建的第2合同段隧道左线终点止于ZK8+470，长1670m。 屏岩山隧道采用一级公路标准设计，设计速度80Km/h，隧道单洞净宽12.0m，净高5.0m。 2合同段屏岩山隧道左右洞之间共设2处车行横通道，2宽6.0m，净高5.0m；共设4处人行横通道，宽2.0m，净高2.5m。共设紧急停车带2处，紧急停车带扩大断面总长52m，有效长度30m，两端各设置10m过渡段。 二、编制依据 1、有关的工程地质勘察报告 2、《两阶段施工图设计》（第四册） 3、《公路隧道技术标准》（JTG/T D70-2010） 4、《公路隧道施工技术规范》（JTG F60-2009） 5、《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004 三、隧道仰拱及填充参数
四、总体施工方案 拱墙衬砌采用12m液压模板台车整体浇筑，混凝土泵送入模，附着式捣固器结合插入式振捣器捣固。在进行衬砌施工时，在拱顶设置排气管，封顶砼灌注时，砼由拱顶低处向高处方向灌注，以利于排除空气，以保证拱顶砼灌注密实。 仰拱、填充以及路面调平层超前拱墙灌注，采用人工立模浇筑。 隧道钢筋施工：在加工棚预制钢筋，再运输至隧道二衬钢筋施工部位，采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。 隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处，拱部砼灌注以自密实为主，人工配合采用捣固棒震捣。 二次衬砌施工顺序：仰拱、填充、找平层超前，紧跟开挖，组成流水线施工，拱墙基面处理、防水施工、钢筋绑扎、二衬砼浇筑紧跟。如下图所示。 隧道二次衬砌施工示意图 五、施工进度计划 本隧道仰拱及仰拱填充及整平层施工紧跟开挖，计划于2015年5月12日开工，计划于2016年6月12日结束。 六、劳力、机械设备配置 劳力、机械设备的配置应结合工期要求、工点具体特点进行合理的配置。为了保证工期，采用8小时工作制,三班倒连续循环作业，共配备钢筋、模板、砼等作业人员21名。 衬砌班组人员配备表
1、仰拱及填充施工工艺、方法措施1.1仰拱及仰拱填充工艺流程
图1：仰拱及仰拱填充工艺流程 1.1仰拱及填充参数 1.1、施工方法 ㈠仰拱开挖 测量组根据现场技术人员提供的仰拱尺寸及高程正确放样。开挖班组根据测量放样尺寸正确开挖仰拱。仰拱开挖应尽量采用不爆破或弱爆破，采用弱爆破后挖机直接开挖至设计标高，使仰拱基本成型，挖掘机、装载机配合自卸卡车出渣；出渣后，测量人员应对隧底开挖尺寸进行测量放线，与设计值进行比较，判断尺寸是否符合设计要求，并对欠挖部位进行处理；仰拱开挖完成后为了不干扰前面施工，需搭设栈桥，栈桥长度应满足仰拱施工要求。 ㈡仰拱初期支护 ①仰拱开挖后，应及时进行仰拱支护；仰拱初期支护混凝土强度、厚度、钢架加工安装质量必须符合设计及规范要求。 ②在施实仰拱支护前，基坑中的虚渣、杂物、积水等必须清除干净。 ③混凝土喷射采用湿喷工艺施工，开挖后先初喷，钢拱架安装完
成后再复喷至设计厚度。 仰拱初期支护参数 ㈢仰拱钢筋安装 ⒈仰拱钢筋统一有钢筋加工场进行制作、加工统一运至现场进行安装。 表1：钢筋加工的允许偏差表 ⒉在钢筋下料前，应清除钢筋表面的泥层、油污及锈蚀，并严格按照设计图纸，核对钢筋规格、尺寸、形状及数量，正确后方可进行仰拱钢筋的下料。 ⒊钢筋的安装位置，其间距、保护层及各部分钢筋的大小尺寸，均应符合设计图纸的规定。其偏差不得超过表2中的规定。
表1：钢筋加工的允许偏差表 ⒋安装仰拱钢筋之前，在隧底仰拱初支面上按照设计的钢筋位置、间距画线，现在仰拱底部放置仰拱底层环向钢筋定位卡具，并固定好，放置仰拱底层钢筋垫块（每平米不少于4个），然后按照卡具的卡槽位置依次安装仰拱底层环向钢筋，接着放置仰拱底层纵向钢筋并与环向钢筋绑扎牢固。 ⒌为保证混凝土保护层厚度，应在钢筋与模板之间设置强度不低于设计强度的混凝土垫块。垫块埋设应相互错开，分散布置，每平米垫块数量不少于4个。 ⒍钢筋绑扎完毕后，技术人员须按照设计图纸和施工规范的标准进行详细检查，并作出检查记录，钢筋检查合格后，必须由质检工程
技术交底书 编号 GN-1GQ-III-SJXJ-SD20190106- 01 隧道仰拱施工技术交底书 项目名称工程名称新建贵阳至南宁铁路贵州段GNZQ-3标 贵南客专GNZQ-3标隧道仰拱施工 铁路综合接地系统-通号（2016）9301、贵南隧附01、贵南隧附04、贵南隧附07 设计文件图号 施工部位交底日期隧道仰拱 2019年1月6日 一、技术交底范围 适用于新建贵阳至南宁铁路贵州段站前工程GNZQ-3标斜井正洞段隧道仰拱、仰拱填充及底板施工。 二、作业准备 2.1内业技术准备 在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 施工作业层所涉及的各种外部技术资料的搜集。 三、技术要求 3.1仰拱、仰拱填充及底板混凝土的强度、抗渗等级满足设计及验收标准要求。 3.2混凝土抗渗等级不低于P12。 四、施工工艺流程和施工方法 4.1工艺流程 仰拱采用有效长度24m自行式液压仰拱栈桥全幅施工，采用上下台阶施工的隧道，对仰拱部位的土石开挖时，必须按照以下要求
控制开挖段的长度。 仰拱开挖进尺 1）一般机械配置隧道III、IV、V级围岩每循环进尺不大于3m。 2）中等机械配置隧道一般IV、V级围岩每循环进尺不大于6m。（需要通过变更进行确认）。 仰拱施工安全步距 1）一般机械配置隧道IV、V级围岩开挖面具仰拱端头距离不得大于35m。 2）中等机械配置隧道一般IV、V级围岩开挖面距仰拱端头距离不得大于65m（需要通过变更进行确认）。 为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。尽量采用光爆技术开挖，使仰拱基本成型。隧道开挖轮廓和底部高程应符合相应支护等级的仰拱设计要求，石质坚硬岩石个别突出部分（每1㎡不大于0.1 ㎡）侵入仰拱轮廓线必须在5cm以内。隧底开挖时不得破坏基底加固处理桩，开挖时必须预留桩顶30cm土体人工开挖。
目录 1、编制目的和依据 ....................................................... 错误!未指定书签。 1.1、编制目的 .......................................................... 错误!未指定书签。 1.2、编制依据 .......................................................... 错误!未指定书签。 2、工程概况 ............................................................. 错误!未指定书签。 3、总体施工方案和工艺流程................................................ 错误!未指定书签。 4、分项工程施工方法 ..................................................... 错误!未指定书签。 4.1、仰拱开挖 .......................................................... 错误!未指定书签。 4.2、仰拱初期支护 ...................................................... 错误!未指定书签。 4.3、绑扎仰拱钢筋 ...................................................... 错误!未指定书签。 4.4、施工缝处理和模板立设 .............................................. 错误!未指定书签。 4.5、浇注仰拱混凝土 .................................................... 错误!未指定书签。 4.6、中心水沟模板立设 .................................................. 错误!未指定书签。 4.7、浇注仰拱填充混凝土 ................................................ 错误!未指定书签。 5、仰拱及仰拱填充的检验批质量控制及检验程序.............................. 错误!未指定书签。 5.1、材料要求 .......................................................... 错误!未指定书签。 5.2、混凝土拌制 ........................................................ 错误!未指定书签。 5.3、模板工程 .......................................................... 错误!未指定书签。 5.4、钢筋工程 .......................................................... 错误!未指定书签。 5.5、混凝土工程 ........................................................ 错误!未指定书签。 6、质量保证措施 ......................................................... 错误!未指定书签。 7、安全防护措施 ......................................................... 错误!未指定书签。 8、环保措施 ............................................................. 错误!未指定书签。 页脚内容1

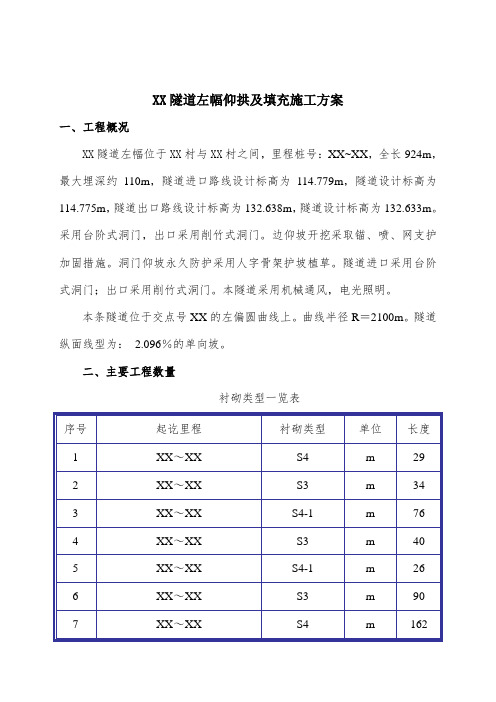

隧道仰拱及填充施工方案
隧道仰拱及填充施工方案 目录 1、编制目的和依据 (1) 1.1、编制目 的 ............................................................ (1) 1.2、编制依 据 ............................................................ (1) 2、工程概况 (1) 3、总体施工方案和工艺流程 (3) 4、分项工程施工方法 (4) 4.1、仰拱开 挖 ............................................................ (4) 4.2、仰拱初期支 护 ............................................................ . (5) 4.3、绑扎仰拱钢 筋 ............................................................ . (5)
4.4、施工缝处理和模板立 设 ............................................................ (5) 4.5、浇注仰拱混凝 土 ............................................................ (5) 4.6、浇注仰拱填充混凝 土 ............................................................ . (5) 5、仰拱及仰拱填充的检验批质量控制及检验程序 (6) 5.1、材料要 求 ............................................................ (6) 5.2、混凝土拌 制 ............................................................ .. (7) 5.3、模板工 程 ............................................................ (7) 5.4、钢筋工 程 ............................................................ (7)
隧道仰拱及仰拱填充施工技术 摘要文章对XXX隧道仰拱及仰拱填充施工作业技术进行了全面概述，适用于时速200km/h以内客货共线铁路隧道仰拱及仰拱填充施工；可作为时速200km/h以上及客运专线铁路隧道仰拱及仰拱填充施工参考。对类似隧道仰拱及仰拱填充施工有着借鉴、指导的意义，保障了隧道仰拱及仰拱填充的高质量完成。 关键词施工准备工艺流程作业要点技术规范质量要求 1、概况 XXX隧道位于四川盆地北东部的广元市苍溪县鸳溪镇和浙水乡，为单洞双线，线路走向近北南向，隧道全长5215m，最大埋深165m。本隧位于龙门山印支褶皱带东部，四川川中坳陷燕山褶皱区之川北凹斜东部；测区广泛分布侏罗系、白垩系砂泥岩地层，形成缓而开阔的背斜、向斜或孤立的鼻状穹窿构造，隧道就位于NE向的梓潼向斜的SE翼，九龙山背斜的NW翼，地层呈单斜状，倾角2~8°不等，未见断层构造，受褶皱带影响，发育两组节理。 2、技术准备 2.1 仰拱施工时间的确定 根据隧道施工新奥法原理，仰拱应尽早及时施作，紧跟掌子面，但又不能干扰掌子面开挖、支护作业，可视现场实际情况适时施作仰拱。一般情况下，Ⅴ级围岩仰拱距掌子面距离不得超过40米，Ⅳ级围岩不得超过50米，Ⅲ级围岩不得超过90米。 2.2 隧底断面检查 在仰拱施工前，技术人员应组织测量人员对隧道隧底断面进行检查，以确保仰拱厚度。如隧底有初期支护的，应在初期支护施工时确保尺寸符合设计要求。 2.3 选定配合比 Ⅳ、Ⅴ级围岩仰拱采用C35耐久性钢筋混凝土，Ⅲ级围岩仰拱采用C30耐久性素混凝土；仰拱填充采用C20素混凝土；衬砌混凝土抗渗等级不得低于P8。在仰拱施工前，试验室应按现行的有关规定，选定经济合理可行的配合比。 2.4 测量放样 在仰拱施工前，应按设计现场测放出预浇筑段仰拱及仰拱填充的定位桩及高程：隧道
仰拱及仰拱填充施工三级技术交底书
潮汕机场隧道仰拱及仰拱填充施工三级技术交底书表格编号 1310项目名称新建梅州至潮汕铁路工程第 1 页 共 6 页交底编号 工程名称潮汕机场隧道 设计文件图号梅汕施（隧）修33、梅汕隧参02（W)施工部位暗挖段仰拱及仰拱填充施工 交底日期 一、交底内容及范围 本交底适用于机场隧道矿山法段V级Vb复合式衬砌仰拱及仰拱填充施工。 二、设计结构参数 机场隧道进口（古山）矿山法段Ⅴ级围岩Ⅴb型复合式衬砌，仰拱混凝土浇筑采用C35钢筋混凝土，仰拱填充采用C20砼，仰拱厚度为65厘米，仰拱填充最厚处为155厘米，现仰拱填充顶面高程为内轨顶面下52厘米，仰拱填充预留30厘米后期浇筑，隧道中线处仰拱填充厚度为155厘米，具体厚度详见附图。 仰拱预留二衬小边墙，小边墙高度在内轨顶面高度下20cm，仰拱填充表面设置为15‰坡度。 混凝土仰拱超前于衬砌及时施作，仰拱距离掌子面的距离Ⅴ级围岩要求＜35m。 三、施工注意事项 （1）浇筑砼时，砼最大下落高度不能超过2米，砼浇筑分层对称，严格控制每层浇筑高度，动态调整出料口位置。 （2）插入式振捣棒在砼中移位时，应竖向缓慢拔出，不得在砼浇筑仓内平拖。泵送下料口应及时移动，不得用振捣棒将下料口出堆积的砼推向远处，振捣时间为10秒-30秒，振捣棒振捣时不得接触止水带，防止止水带跑位。 （3）施工中如发现砼塌落度不足时，作业人员严禁私自加水，砼浇筑由现场技术员及
实验人员全过程盯控，实时调整砼泵送质量。 （4）施工过程中应连续浇筑，避免停歇造成“冷缝”，间歇时间超过2小时，按施工缝处理。 （5）砼入模温度按洞内温度调整，冬季施工时，砼入模温度不低于5摄氏度，夏季施工时砼入模温度不宜高于洞内且不超过30摄氏度。 （6）砼原材质量及砼搅拌质量、施工配合比等由由现场实验人员严格控制，严格混凝土和钢筋混凝土原材料试验、验收，精心选用水泥、粗细骨料、外加剂，精心进行配合比设计并不断优化，严格按配合比准确计量，严禁不合格砼浇筑。 （7）浇筑过程中派专人负责振捣，保证混凝土的密实。 （8）每循环脱模后及时对桁架台车及组合钢模板进行养护，清刷模板，对变形和麻面处进行整修和打磨，涂脱模剂等。 （9）仰拱填充砼强度达到5MPa后允许人通行，达到设计强度的100%后方可允许车辆通行。 四、施工流程： 仰拱施工采用分段开挖，整体浇筑砼。隧道正洞衬砌施工前采取仰拱先行而且全幅一次完成浇注的施工方法，严禁半幅施工，以起到早闭合，防塌方的作用，并能够营造良好的施
施工技术交底书 编制单位/部门： 工程名称 XX 隧道 分项工程名称 仰拱、仰拱填充 内容： 仰拱、仰拱填充技术交底 一、仰拱施工工艺流程图 二、施工步骤及方法 1、仰拱开挖 ⑴ 仰拱部位的基坑几何尺寸根据围岩级别和隧施图施工。 ⑵ 为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。 不合格 合格 隧底开挖及清理 栈桥架设 架立钢架 钢架制作 仰拱喷射砼 制作试验块 绑扎衬砌钢筋 立模 不合格 合格 浇筑仰拱砼 砼养护 制作试验块 安设预埋管 仰拱填充砼 制作试验块
⑶尽量采用光爆技术开挖，使仰拱基本达到一次成型，避免对局部进行再次开挖。 2、初支仰拱支护结构： ⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。 ⑵在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。 ⑶对超挖过大的坑穴，用C25砼回填密实。 ⑷在仰拱的初支中设有钢拱架时： ①钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。 ②仰拱钢架与边墙钢架的连接符合设计要求。 ③仰拱钢架用冷弯机弯制成符合弧度要求的形状。严禁将整榀钢架做成折线形的钢架。 ④当整榀钢架分段制做时，其接头必须按设计要求制成钢垫板连接。在钢架接头腹板中必须双面拼焊钢板，钢垫板之间高强螺栓连接。 ⑤用砼掩埋钢架前必须清除所有钢架外表的油圬、泥土、锈迹。 ⑥严禁用废旧钢材制作钢架。 ⑸仰拱初支砼施工： ①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。 ②喷砼的厚度满足钢件保护层的要求。 3、二衬仰拱施工 ⑴仰拱初衬完成后，及时施作仰拱结构。 ⑵仰拱的厚度、结构、几何尺寸必须符合设计要求。 ⑶仰拱中钢筋实施： ①仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合规范和设计要求。 ②仰拱钢筋伸入边墙部位的长度符合规范要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。 ③仰拱砼浇注前清除各钢筋表面的油圬、泥土、锈迹。 4、仰拱砼的浇注 仰拱混凝土施工采用简易式仰拱栈桥施工，仰拱栈桥能够实现隧道施工过程中车辆运输及仰拱施工同时作业，避免平行作业下的施工干扰，做到仰拱、铺底施工与运输同步进行，缩短循环作业时间，提高隧道施工效率。整幅仰拱一次施工完毕，人工配合机械清碴。把基底的虚碴、杂物及淤泥清除干净，排除积水后，人工进行绑扎钢筋，混凝土由运送车直接从拌合站运输至待浇筑仰拱处。 仰拱混凝土施工先于拱墙二次衬砌施工作，仰拱整体施作，仰拱与仰拱填充分开施作。仰拱混凝土施工采用自制简易栈桥作业。仰拱栈桥就位前，人工配合挖装机先把仰拱底的虚碴、
目录 1、编制目的和依据 (1) 1.1、编制目的 (1) 1.2、编制依据 (1) 2、工程概况 (1) 3、总体施工方案和工艺流程 (3) 4、分项工程施工方法 (4) 4.1、仰拱开挖 (4) 4.2、仰拱初期支护 (5) 4.3、绑扎仰拱钢筋 (5) 4.4、施工缝处理和模板立设 (5) 4.5、浇注仰拱混凝土 (5) 4.6、浇注仰拱填充混凝土 (6) 5、仰拱及仰拱填充的检验批质量控制及检验程序 (6) 5.1、材料要求 (6) 5.2、混凝土拌制 (7) 5.3、模板工程 (7) 5.4、钢筋工程 (7) 5.5、混凝土工程 (10) 6、质量保证措施 (10) 7、安全防护措施 (11) 8、环保措施 (14)
隧道仰拱及仰拱填充施工方案 1、编制目的和依据 1.1、编制目的 进一步加强威鲁公路LJ01标段隧道工程的质量管理，落实我项目部的工程管理实施办法，消除质量通病，杜绝质量隐患，确保项目质量管理目标的顺利实现。特制订本专项方案。 1.2、编制依据 （1）、国家及交通部现行的施工质量验收标准、施工技术指南、安全技术规范； （2）、经审核合格的施工设计图纸、设计文件、设计数据； （3）、国家级工法和成熟的施工工艺； （4）、现场查勘调查的有关资料； （5）、建设单位组织的设计技术交底纪要及有关文件、通知。 2、工程概况 （1）、总体工程概况 本道路为兴义市威舍至鲁屯一级煤炭专用公路LJ01标段，本标段道路起讫桩号为K0+000～K10+100，本合同段内共设置3座隧道，分别为三岔箐1#隧道、三岔箐2#隧道和阿依隧道，隧道单洞（左右幅合计）全长4064m。其中，三岔箐1#隧道，分为左右线，左右线进出口洞门形式为端墙式，左线隧道起始于ZK0+700，至ZK1+283，长583m；右线隧道起始于K0+691，至K1+304，长613m。三岔箐2#隧道，分为左右线，左右线进出口洞门形式为端墙式，左线隧道起始于ZK1+377，至ZK2+215，长838m；右线隧道起始于K1+370，至K2+326，长956m。阿依隧道，分为左右线，左右线进出口洞
沪昆客专长昆湖南段九标段第一分部 仰拱施工技术交底书 中铁十四局集团沪昆客专长昆湖南段九标一分部 二O一O年十一月
技术交底 一、交底内容 崔家冲隧道仰拱及仰拱填充施工，要严格按照技术交底要求施工，有疑问必须事先与我部现场技术人员沟通，在我部技术人员的指导下进行操作施工。 二、仰拱施工工艺框图 仰拱、仰拱填充施工工艺流程图 三、施工步骤及方法 1、仰拱开挖 ⑴为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。 ⑵尽量采用光爆技术开挖，使仰拱基本达到一次成型，避免对局部进行再次开挖。 2、初衬仰拱支护结构：
⑴在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。 ⑵对超挖过大的坑穴，用C20砼回填密实。 ⑶在仰拱的初衬中设有钢拱架时： ①在设置钢拱架前，在基底铺设10㎝的C20砼的找平层。 ②钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。 ③仰拱钢架与边墙钢架的连接符合设计要求。 ④仰拱钢架用冷弯机弯制成符合弧度要求的形状。严禁将整榀钢架做成几段折线形的钢架。 ⑤当整榀钢架分段制做时，其接头必须按设计要求制成板式连接。个别需采用对焊连接时，在钢架接头腹板中必须双面拼焊钢板，或采用四孔双面夹板螺栓连接。 ⑥用砼掩埋钢架前必须清除所有钢架外表的油圬、泥土、锈迹。 ⑦严禁用废旧钢材制作钢架。 ⑸仰拱初衬砼施工： ①仰拱初衬砼一般均采用喷砼到设计厚度。 ②喷砼的厚度满足钢件保护层的要求。 3、二衬仰拱施工 ⑴仰拱初衬完成后，及时施作仰拱结构。 ⑵仰拱的厚度、结构、几何尺寸必须符合设计要求。 ⑶仰拱中钢筋实施： ①仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合规范和设计要求。 ②仰拱钢筋伸入边墙部位的长度符合规范要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。 ③仰拱砼浇注前清除各钢筋表面的油圬、泥土、锈迹。 4、仰拱砼的浇注 仰拱混凝土施工采用简易式仰拱栈桥施工，仰拱栈桥能够实现隧道施工过程中车辆运输及仰拱施工同时作业，避免平行作业下的施工干扰，做到仰拱、铺底施工与运输同步进行，缩短循环作业时间，提高隧道施工效率。整幅仰拱一次施工完毕，人工配合机械清碴。把基底的虚碴、杂物及淤泥清除干净，排除积水后，人工进行绑扎钢筋，混凝土由运送车直接从拌合站运输至待浇筑仰拱处。 仰拱混凝土施工先于拱墙二次衬砌施工作，仰拱整体施作，仰拱与仰拱填充分开施作。仰拱混凝土施工采用自制简易栈桥作业。仰拱栈桥就位前，人工配合挖装机先把仰拱底的
西山隧道仰拱施工方案 1编制依据 ⑴新建承秦高速公路秦皇岛第8标段招标文件，西山隧道施工设计图。 ⑵现行公路钢筋混凝土工程质量检验评定标准，《公路隧道施工技术规范》（JTG F60—2009）和《公路工程检验评定标准》（土建工程）（JTG F80/1—2004）。 ⑶施工现场的实际调查情况及我单位的现有施工管理水平，施工机械设备及以往类似工程的施工经验。 2施工准备工作 ⑴对施工图进行认真的会审，全方位的了解各部位的尺寸与标高。 ⑵生产与生活临时建设设施已施工完毕。 ⑶场地平整及临时道路 为了保证正常施工，所有工作场地及住房均已准备好，临时道路采用现有临时便道。 ⑷供水、供电 为了保证施工连续性，施工用电由已建好的生活区供应，再配备两台发电机。 生活生产用水已在红线区内打井解决。 ⑸机械设备、人员、材料均已进场。 ⑹已向施工人员进行了技术交底和安全、质量培训。 3工程概况 西山隧道为分离式双向四车道高速公路长隧道。仰拱的施工包括仰拱的开挖、仰拱一衬、仰拱二衬及仰拱填充四部分。西山隧道Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩、Ⅴ级深埋围岩、Ⅳ级围岩、Ⅲ级围岩型衬砌均设计了仰拱，其中Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩型仰拱一衬采用20a工字钢、C25喷射砼，二衬采用C25钢筋砼。Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩型一衬喷射砼厚度26cm，Ⅴ级浅偏压埋围岩型工字钢纵向间距60cm，二衬钢筋砼厚度45cm，Ⅴ级浅埋围岩型工字钢纵向间距65cm，二衬钢筋砼厚度45cm。Ⅴ级深埋围岩、Ⅳ级围岩、Ⅲ级围岩无仰拱一衬。Ⅴ级深埋围岩仰拱二衬采用C25钢筋砼，砼厚度45cm；Ⅳ级围岩仰拱二衬采用C25素砼衬砌，砼厚度40cm。Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩、Ⅴ级深埋围岩、Ⅳ级围岩仰拱填充均采用C15片石混凝土。 4工程施工技术 ㈠施工顺序安排 根据现场实际要求将采用半幅施工半幅通车，仰拱施工应视围岩类别、地形情况及隧道埋置深度的不同分别作不同的工序安排： ⑴对于洞口偏压地段Ⅴ级浅偏压埋围岩，为了保证隧道的施工安全，应在隧道仰拱开挖一段（20m）后，立即作仰拱的一衬、二衬、尽早与洞身一衬拱圈衬砌闭合成环，并做好仰拱的填充工作。 ⑵洞口20m后面的工序为了保证上断面各道工序的施工、实现平行作业，加快工程施工进度，则可以采取半幅仰拱开挖、衬砌、及填充左右交错施工的方法，交错距离不超过3倍二衬衬砌台车的纵向长度（36m）。 ⑶仰拱施工一般程序： 开挖出渣→清除浮渣→安装仰拱工字钢→喷射C25砼→安装二衬钢筋→安装模板→模注C25砼→仰拱填充模板→模注C10砼→养生。 ㈡仰拱施工技术工艺 ⑴仰拱开挖 仰拱采用钻爆法开挖，挖掘机、装载机、自卸车出渣，爆破参数参照前述Ⅳ、Ⅴ级围岩部分开挖参数，开挖仰拱时应注意两侧边墙拱脚处附近不要钻设炮眼，拱脚处欠挖部分采用风镐凿除，以免松动边墙钢架，为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制，出渣后应及时清除仰拱上的浮渣，为一衬施工创造条件。
隧道仰拱及填充混凝土施工作业指导书 一、适用范围 适用于贵广铁路贺州至广州段GGTJ-标第三项目部负责的隧道仰拱施工。 二、作业准备 1、内业准备 （1）、施工前组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，熟悉施工规范。 （2）、制定施工安全保证措施，编制应急预案。 （3）、对施工人员进行技术交底，并进行岗前培训，培训合格后方可上岗。 2、外业方面 （1）、衬砌施工前，由测量站对隧道净空断面进行量测，对侵限部位进行处理，当隧道净空满足设计要求后方可进行衬砌施工。 （2）、用于隧道仰拱施工的原材料必须经检验合格方可使用。三、技术要求 （1）、施工前，应将隧底虚碴、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖应采用同级混凝土回填。 （2）、仰拱应超前拱墙衬砌，其超前距离宜保持3倍以上二次衬砌循环作业长度。 （3）、仰拱的整体浇筑应采用型钢栈桥保证作业空间；仰拱成型宜采用浮放模板支架。 （4）、仰拱整体浇筑，一次成型。 （5）、填充混凝土应在仰拱混凝土终凝后浇筑。 （6）、仰拱施工缝和变形缝应作防水处理。 （7）、仰拱及填充混凝土强度达到5MPa后允许行人通行，仰拱及填充混
凝土强度达到设计强度的100%后允许车辆通行 四、施工程序和工艺流程 4.1、测量放样：根据隧道断面尺寸，计算仰拱底部至内轨顶距离，推算隧底标高。 4.2、采用挖机一次性开挖到位，人工配合机械清理底部浮渣杂物。 4.3、初喷4cm混凝土，安装仰拱初支钢架，喷射仰拱混凝土。 4.4、绑扎仰拱钢筋 仰拱环形主筋为Φ22或Φ20螺纹钢，钢筋间距为20cm，钢筋净保护层厚度5cm。纵向钢筋为Φ12螺纹钢，钢筋间距为25cm。隧道衬砌受力钢筋接头宜设置在受力较小处，受拉钢筋宜采用套筒机械连接方式，其它钢筋可采用绑扎搭接，钢筋绑扎接头的最小搭接长度： 注：d为钢筋直径(mm)。 光圆钢筋制成的箍筋，其末端应作成不小于90°的弯钩；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍。 钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。 （1）焊（连）接接头在受弯构件的受拉区不得大于50%。 （2）在构件的受拉区，绑扎接头不得大于25%，在构件的受压区不得大于50% （3）钢筋接头应避开钢筋弯曲处，据弯曲点的距离不得小于钢筋直
技术交底书 技术交底书表格编号1311 项目名称中铁隧道集团杭绍台高速公路HST-TJ08标段第页 共页交底编号YD-SA4-51 工程名称陈家山隧道 设计文件图号两阶段施工图设计第四册S5-T-4-4 施工部位仰拱及填充 交底日期 技术交底内容： 1、技术交底范围： 交底适用于杭绍台高速公路工程绍兴金华段第HST-TJ08标段陈家山隧道IV级围岩衬砌（SA4-JQ）结构，里程范围ZK94+795-ZK94+481、YK94+795-YK94+479。 2、设计参数； (1)仰拱采用C30混凝土、厚40cm。 （2）仰拱填充：采用C15片石混凝土。 （3）中心排水水沟：沟身处于填充混凝土中，沟底宽为60厘米（净宽），沟深90㎝，沟顶宽90㎝。 3、施工准备工作： （1）在施工前组织施工人员认真学习实施性施工组织设计及施工方案，阅读施工图纸，熟悉规范和技术标准。制定施工安全保证措施及出应急预案。对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。 （2）风水电的准备工作：开挖前做好施工用水、用风、用电的准备，确保开挖顺利进行。 （3）材料及机具的准备：作好施工用材料的准备，确保作业工具的正常的使用。 （4）施工前测量放样工作完成。
4、施工进度指标 仰拱开挖每次循环开挖长度不得大于3m，仰拱不得分幅施作。仰拱每幅施工长度为11.9m。 5、施工工艺： （1）仰拱基底清理 仰拱采用人工将基底清理干净。 （2）栈桥 仰拱分段施工每段长11.9m，浇筑采用仰拱大模板由中心向两侧对称施工，一次完成，采用插入式振捣器，加强振捣，保证混凝土施工质量。 仰拱施工与掘进工作平行进行，为解决仰拱施工和其他工序的干扰问题，自制仰拱栈桥，形成立体交叉平行作业体系，减少施工干扰，栈桥长15m，跨度12m，引桥长2m，总长17m。为保证施工进度，每施工区域配置两座栈桥。仰拱栈桥见下图。 仰拱栈桥示意图 （3）仰拱混凝土施工 隧道仰拱混凝土采用防水混凝土，仰拱及填充施工在隧道底部开挖支护完成后，及时全幅分段施工，为确保洞内交通不中断，采用仰拱栈桥方式。 ①使用的模板必须保证混凝土结构设计形状；并具有足够的强度、刚度和稳定性；安装方便，接缝严密，不漏浆，便于拆卸和多次使用；模板与混凝土相接触的表面应涂刷脱模剂；模板使用后及时进行校正、整修，拆除模板时必须堆放整齐，不得乱扔乱放。木模板要找平刨光，拼装就位固
隧道仰拱及仰拱填充 施工工艺
1、仰拱及填充施工工艺、方法措施 1.1仰拱及仰拱填充工艺流程 图1：仰拱及仰拱填充工艺流程 1.1仰拱及填充参数 1.1、施工方法 ㈠仰拱开挖 测量组根据现场技术人员提供的仰拱尺寸及高程正确放样。开挖班组根据测量放样尺寸正确开挖仰拱。仰拱开挖应尽量采用不爆破或弱爆破，采用弱爆
破后挖机直接开挖至设计标高，使仰拱基本成型，挖掘机、装载机配合自卸卡车出渣；出渣后，测量人员应对隧底开挖尺寸进行测量放线，与设计值进行比较，判断尺寸是否符合设计要求，并对欠挖部位进行处理；仰拱开挖完成后为了不干扰前面施工，需搭设栈桥，栈桥长度应满足仰拱施工要求。 ㈡仰拱初期支护 ①仰拱开挖后，应及时进行仰拱支护；仰拱初期支护混凝土强度、厚度、钢架加工安装质量必须符合设计及规范要求。 ②在施实仰拱支护前，基坑中的虚渣、杂物、积水等必须清除干净。 ③混凝土喷射采用湿喷工艺施工，开挖后先初喷，钢拱架安装完成后再复喷至设计厚度。 仰拱初期支护参数 ㈢仰拱钢筋安装 ⒈仰拱钢筋统一有钢筋加工场进行制作、加工统一运至现场进行安装。
⒉在钢筋下料前，应清除钢筋表面的泥层、油污及锈蚀，并严格按照设计图纸，核对钢筋规格、尺寸、形状及数量，正确后方可进行仰拱钢筋的下料。 ⒊钢筋的安装位置，其间距、保护层及各部分钢筋的大小尺寸，均应符合设计图纸的规定。其偏差不得超过表2中的规定。 ⒋安装仰拱钢筋之前，在隧底仰拱初支面上按照设计的钢筋位置、间距画线，现在仰拱底部放置仰拱底层环向钢筋定位卡具，并固定好，放置仰拱底层钢筋垫块（每平米不少于4个），然后按照卡具的卡槽位置依次安装仰拱底层环向钢筋，接着放置仰拱底层纵向钢筋并与环向钢筋绑扎牢固。 ⒌为保证混凝土保护层厚度，应在钢筋与模板之间设置强度不低于设计强度的混凝土垫块。垫块埋设应相互错开，分散布置，每平米垫块数量不少于4个。
隧道仰拱施工技术交底 一、目的 明确隧道仰拱施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道仰拱施工作业。 二、编制依据 (1)《高速铁路隧道工程施工技术指南》（铁建设(2010)241号） (2)《高速铁路隧道工程施工质量验收标准》(TB 10753-2010) (3)《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》铁建设[2010]120号 (4)《新建沪昆客专施工图设计文件》及隧道参考图《沪昆贰隧参01～08》 三、适用范围 适用于新建沪昆客专隧道仰拱的施工作业，包括仰拱初期支护、仰拱及仰拱填充作业。 四、施工工艺及作业流程 4.1 仰拱开挖 (1)、开挖前进行测量放样，标识出内轨顶面高程，采用支距法确定开挖深度，在开挖成型后，进行断面检查，验收深度﹑弧型﹑净空。隧底开挖轮轮廓和底部高程应符合设计要求，石质坚硬岩石个别突出部分(每1m2不大于0.1 m2) 侵入衬砌应小于5cm。 (2)、边墙基础及隧道底地质情况应满足设计要求，基底内无积水﹑浮渣。 (3)、隧底开挖时不得破坏基底加固处理桩体，开挖时必须预留桩顶30cm土体人工开挖。 (4)、仰拱开挖前必须完成钢架锁脚锚杆(管)，软弱围岩隧道仰拱每循环开挖进尺不得大于3m。 (5)、为避免开挖震动对已形成的初期支护结构造成不利的影响
和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。 (6)、尽量采用光爆技术开挖，控制好炮眼深度，炸药用量，为防止超挖,预留20cm采用人工和机械开挖，使仰拱基本成型。 (7)、仰拱开挖完后应采用风枪探孔对隧底周围岩溶进行探查。分别在隧底左右线中心及隧底轴线处探孔。探孔深度5m，断 面环向间距5m，遇到岩溶异常时应适当加密﹑加深。 (8)、基底开挖完后对基坑中的虚渣、杂物、积水等必须清除干净，清除干净后应在基底铺设5~10㎝的M10的水泥砂浆或C10砼的找平层。 4.2 仰拱基底处理 (1)、隧道基底处理可采用旋喷桩﹑灰土挤密桩﹑树根桩﹑钢管桩﹑袖阀管注浆以及采用高标号混凝土换填等方法。 (2)、隧道基底处理应根据隧道净空﹑地质情况和设计情况选择成桩机械，施工前应通过试桩2-3根修正施工工艺参数。 (3)、采用注浆方式进行基底处理时，施工前应根据设计加固强度和现场土样含水率选择浆液配合比，并试注2-3次，修正配合比。 (4)、施工中浆液应按照配合比配制并过滤，宜随制随用，防止沉淀。 (5)、土质隧道采用注浆方式进行基底处理施工时，成孔、成桩顺序宜由隧道中线向边墙进行，施工中产生的积水、浮浆应随时清除，避免浸润边墙土体。施工时应加强监控量测。 (6)、旋喷桩适应于砂类土、黏性土、黄土、和淤泥等的隧道基底加固，施工工艺流程见图4-1所示。 (7)、旋喷桩施工应符合下列要求： ①、施工前应通过试桩修正浆液配合比、注浆压力、钻杆旋转和提升速度等施工参数。 ②、应按照设计桩位、桩径、桩长施工，桩位允许偏差为±5cm,
隧道仰拱及填充施工方 案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
屏岩山隧道左线出口仰拱及填充工程施工方案 一、工程概况 屏岩山隧道为分离式隧道，隧道全长2660m，隧道左线ZK6+800、右线YK6+800为第1合同段和第2合同段为分界里程。我公司承建的第2合同段隧道左线终点止于ZK8+470，长1670m。 屏岩山隧道采用一级公路标准设计，设计速度80Km/h，隧道单洞净宽，净高。 2合同段屏岩山隧道左右洞之间共设2处车行横通道，2宽，净高；共设4处人行横通道，宽，净高。共设紧急停车带2处，紧急停车带扩大断面总长52m，有效长度30m，两端各设置10m过渡段。 二、编制依据 1、有关的工程地质勘察报告 2、《两阶段施工图设计》（第四册） 3、《公路隧道技术标准》（JTG/T D70-2010） 4、《公路隧道施工技术规范》（JTG F60-2009） 5、《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004 三、隧道仰拱及填充参数
四、总体施工方案 拱墙衬砌采用12m 液压模板台车整体浇筑，混凝土泵送入模，附着式捣固器结合插入式振捣器捣固。在进行衬砌施工时，在拱顶设置排气管，封顶砼灌注时，砼由拱顶低处向高处方向灌注，以利于排除空气，以保证拱顶砼灌注密实。 仰拱、填充以及路面调平层超前拱墙灌注，采用人工立模浇筑。 隧道钢筋施工：在加工棚预制钢筋，再运输至隧道二衬钢筋施工部位， 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。 隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处，拱部砼灌注以自密实为主，人工配合采用捣固棒震捣。 二次衬砌施工顺序：仰拱、填充、找平层超前，紧跟开挖，组成流水线施工，拱墙基面处理、防水施工、钢筋绑扎、二衬砼浇筑紧跟。如下图所示。 隧道二次衬砌施工示意图 五、 施工进度计划 本隧道仰拱及仰拱填充及整平层施工紧跟开挖，计划于2015年5月12日开工，计划于2016年6月12日结束。 六、 劳力、机械设备配置 劳力、机械设备的配置应结合工期要求、工点具体特点进行合理的配置。为了保证工期，采用8小时工作制,三班倒连续循环作业，共配备钢筋、模板、砼等作业人员21名。 衬砌班组人员配备表 S4a 环向主筋Φ22@25cm ，分布筋Φ12@30cm ，箍筋 φ12 仰拱：45cm 厚C30防水砼， 填充：C15片石砼 S4 环向主筋Φ22@25cm ，分布筋Φ12@30cm ，箍筋 φ12 仰拱：40cm 厚C30防水砼， 填充：C15片石砼 S4b 无 无 Ⅲ级 围岩 S3 无 无 车III 环向主筋Φ22@20cm ，分布筋Φ12@30cm ，箍筋 φ12 无
