DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm DN600-ф630mm，
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。它主要分为三方面：
1. 压力容器的公称直径
用钢板卷焊制成的筒体，其公称直径指的是内径。现行标准中规定的公称直径系列如表4-4所示。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。
2.管子的公称直径
一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧管的最大外径为630mm。在管道工程中，管径超过57mm时，常采用热轧管。管径在57mm以内常选用冷拔管。
3. 容器零部件的公称直径
有些零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配
的管子公称直径表示的。如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。
管道公称直径管子外径Φ
DN 15 Φ18 DN 20 Φ25 DN 25 Φ32 DN 32 Φ38 DN 40 Φ45 DN 50 Φ57 DN 65 Φ76 DN 80 Φ89 DN 100 Φ108 DN 125 Φ133 DN 150 Φ159 DN 200 Φ219 DN 250 Φ273 DN 300 Φ325 DN 350 Φ377 DN 400 Φ426 DN 450 Φ480 DN 500 Φ530 DN 600 Φ630 DN 700 Φ720 DN 800 Φ820 DN900 Φ920 DN1000 Φ1020 DN1200 Φ1220 DN1400 Φ1420
中文名称：公称直径英文名称：nominal diameter 定义：代表螺纹尺寸的直径，通常指螺纹大径的基本尺寸。公称直径(nominal diameter)，又称平均外径(mean outside diameter)。指标准化以后的标准直径，公称直径以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。它主要分为三方面：1. 压力容器的公称直径
用钢板卷焊制成的筒体，其公称直径指的是内径。现行标准中规定的公称直径系列如表4-4所示。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。 2.管子的公称直径
一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管
(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧公称直径管的最大外径为
630mm。在管道工程中，管径超过57mm时，常采用热轧管。管径在57mm以内常选用冷拔管。 3. 容器零部件的公称直径
有些零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配的管子公称直径表示的。如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。
4. 螺纹的公称直径
普通公制螺纹，普通公制螺纹的牙型角是60°计算公式如下: 螺距 P 原始三角形高度 H=0.866P 牙高(工作高度) H=0.5413P 内螺纹大径 D--内螺纹（公称直径）外螺纹大径 d--外螺纹（公称直径）内螺纹中径 D=D-0.6495P 外螺纹中径 d=d-0.6495P 内螺纹小径 D =D-1.0825P 外螺纹小径 d=d-1.0825P
(2010年)最新公称压力（MPa)管道壁厚对照表 （一）无缝碳钢管壁厚m m
(二)无缝不锈钢管壁厚mm
（三）焊接钢管壁厚mm
内压金属直管的壁厚 根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为： S0 = P D0/(2[σ]tΦ+2PY) 直管的选用壁厚为： S = S0 + C 式中S0―― 直管的计算壁厚， mm； P――设计压力， MPa； D0――直管外径， mm； [σ]t―― 设计温度下直管材料的许用应力， MPa； Φ――焊缝系数，对无缝钢管，Φ＝1； S――包括附加裕量在内的直管壁厚， mm； C―― 直管壁厚的附加裕量， mm；
Y――温度修正系数，按下表选取。 温度修整系数表 钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法 1）是以管子表号"Sch"表示壁厚。 管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。即: Sch＝P/[σ]t×1000 ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级; ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S 2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用 ch80s四个等级; 表示英制管壁厚系列： Sch.20----全称：Schedule 20 Sch.10s--带s的系列为不锈钢专用，碳钢不用。 举个例子： 2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢； 2" sch.40 表示2”接管的壁厚为4.0mm。 3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：
(2010年)最新公称压力（MPa)管道壁厚对照表（一）无缝碳钢管壁厚 m m 材料 PN MPa DN 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 20 12CrMo 15CrMo 12Cr1MoV ≤1.6 2.5 3 3 3 3 3.5 3.5 4 4 4 4 4.5 5 6 7 7 8 8 8 9 2.5 2.5 3 3 3 2 3.5 3.5 4 4 4 4 4.5 5 6 7 7 8 8 9 10 4.0 2.5 3 3 3 3 3.5 3.5 4 4 4.5 5 5.5 7 8 9 10 11 12 13 15 6.4 3 3 3 3.5 3.5 3.5 4 4.5 5 6 7 8 9 11 12 14 16 17 19 22 10.0 3 3.5 3.5 4 4.5 4.5 5 6 7 8 9 10 13 15 18 20 22 16.0 4 4.5 5 5 6 6 7 8 9 11 13 15 19 24 26 30 34 20.0 4 4.5 5 6 6 7 8 9 11 13 15 18 22 28 32 36 4.0T 3.5 4 4 4.5 5 5 5.5 10Cr5Mo ≤1.6 2.5 3 3 3 3 3.5 3.5 4 4.5 4 4 4.5 5.5 7 7 8 8 8 8 9 2.5 2.5 3 3 3 3 3.5 3.5 4 4.5 4 5 4.5 5.5 7 7 8 9 9 10 12 4.0 2.5 3 3 3 3 3.5 3.5 4 4.5 5 5.5 6 8 9 10 11 12 14 15 18 6.4 3 3 3 3.5 4 4 4.5 5 5.5 7 8 9 11 13 14 16 18 20 22 26 10.0 3 3.5 4 4 4.5 5 5.5 7 8 9 10 12 15 18 22 24 26 16.0 4 4.5 5 5 6 7 8 9 10 12 15 18 22 28 32 36 40 20.0 4 4.5 5 6 7 8 9 11 12 15 18 22 26 34 38 4.0T 3.5 4 4 4.5 5 5 5.5 16Mn 15MnV ≤1.6 2.5 2.5 2.5 3 3 3 3 3.5 3.5 3.5 3.5 4 4.5 5 5.5 6 6 6 6 7 2.5 2.5 2.5 2.5 3 3 3 3 3.5 3.5 3.5 3.5 4 4.5 5 5.5 6 7 7 8 9 4.0 2.5 2.5 2.5 3 3 3 3 3.5 3.5 4 4.5 5 6 7 8 8 9 10 11 12 6.4 2.5 3 3 3 3.5 3.5 3.5 4 4.5 5 6 7 8 9 11 12 13 14 16 18 10.0 3 3 3.5 3.5 4 4 4.5 5 6 7 8 9 11 13 15 17 19 16.0 3.5 3.5 4 4.5 5 5 6 7 8 9 11 12 16 19 22 25 28 20.0 3.5 4 4.5 5 5.5 6 7 8 9 11 13 15 19 24 26 30

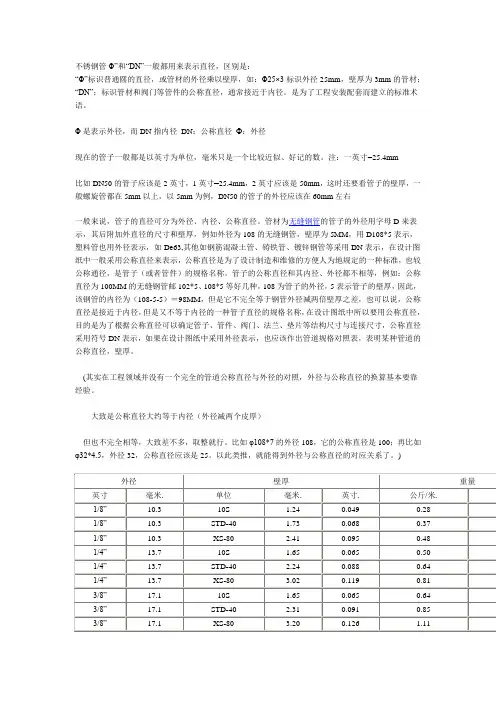

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。2分DN8 4分DN15 6分DN20 （3/4''） 1寸DN25 1.2′DN32 1.5′DN40 2′DN50

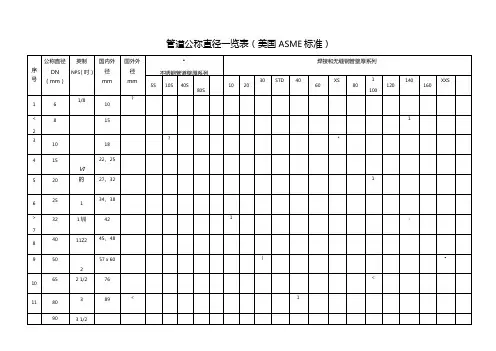

2.5′DN65 3′DN80 4′DN100 5′DN125 6′DN150 8′DN200 10′DN250 12′DN300 公称直径(nominal diameter)，又称平均外径(mean outside diameter)。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。 1. 以公制(mm)为基准，称DN (metric unit) 2. 以英制(inch)为基准，称NB(inch unit) DN (nominal diameter) NB (nominal bore) OD (outside diameter) 4. 【例】 镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20 5. 外径与DN，NB的关系如下：

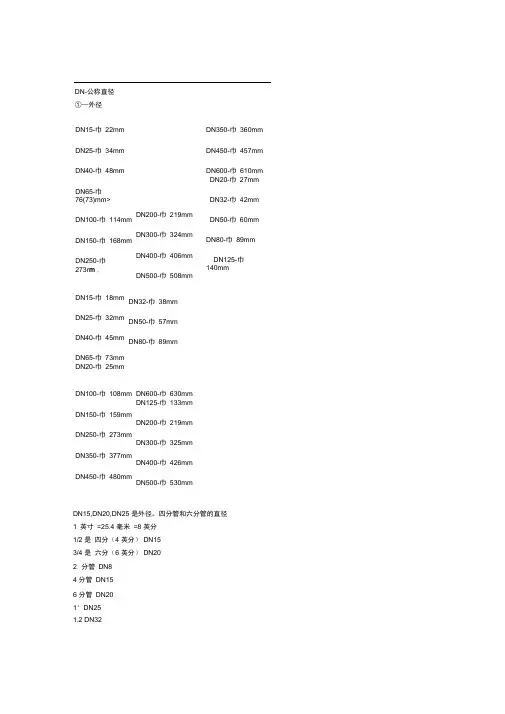

DN-公称直径 ①—外径 DN15-巾 22mm DN25-巾 34mm DN40-巾 48mm DN65-巾 76(73)mm> DN100-巾 114mm DN150-巾 168mm DN250-巾 273r m , DN350-巾 360mm DN450-巾 457mm DN600-巾 610mm DN20-巾 27mm DN32-巾 42mm DN50-巾 60mm DN80-巾 89mm DN125-巾 140mm DN15-巾 18mm DN25-巾 32mm DN40-巾 45mm DN65-巾 73mm DN20-巾 25mm DN32-巾 38mm DN50-巾 57mm DN80-巾 89mm DN100-巾 108mm DN150-巾 159mm DN250-巾 273mm DN350-巾 377mm DN450-巾 480mm DN600-巾 630mm DN125-巾 133mm DN200-巾 219mm DN300-巾 325mm DN400-巾 426mm DN500-巾 530mm DN15,DN20,DN25 是外径。四分管和六分管的直径 1 英寸 =25.4 毫米 =8 英分 1/2 是 四分（4 英分） DN15 3/4 是 六分（6 英分） DN20 2 分管 DN8 4 分管 DN15 6 分管 DN20 1' DN25 1.2 DN32 DN200-巾 219mm DN300-巾 324mm DN400-巾 406mm DN500-巾 508mm
1.5 DN40 2' DN50 2.5 DN65 3' DN80 4' DN100 5'DN125 6' DN150 8' DN200 10 DN250 12 DN300 GB/T50106-2001 钢管规格及其理论重量表 1)
（一）无缝碳钢管壁厚m m
(二)无缝不锈钢管壁厚mm （三）焊接钢管壁厚mm
内压金属直管的壁厚 根据SH 3059-2001《石油化工管道设计器材选用通则》确定： 当S0< Do /6时，直管的计算壁厚为： S0 = P D0/(2[σ]tΦ+2PY) 直管的选用壁厚为： S = S0 + C 式中S0―― 直管的计算壁厚， mm； P――设计压力， MPa； D0――直管外径， mm； [σ]t―― 设计温度下直管材料的许用应力， MPa； Φ――焊缝系数，对无缝钢管，Φ＝1； S――包括附加裕量在内的直管壁厚， mm； C―― 直管壁厚的附加裕量， mm； Y――温度修正系数，按下表选取。 温度修整系数表 钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法 1）是以管子表号"Sch"表示壁厚。 管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。即: Sch＝ P/[σ]t×1000 ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级; ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S 2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用 ch80s四个等级; 表示英制管壁厚系列： Sch.20----全称：Schedule 20 Sch.10s--带s的系列为不锈钢专用，碳钢不用。 举个例子： 2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢； 2" sch.40 表示2”接管的壁厚为4.0mm。

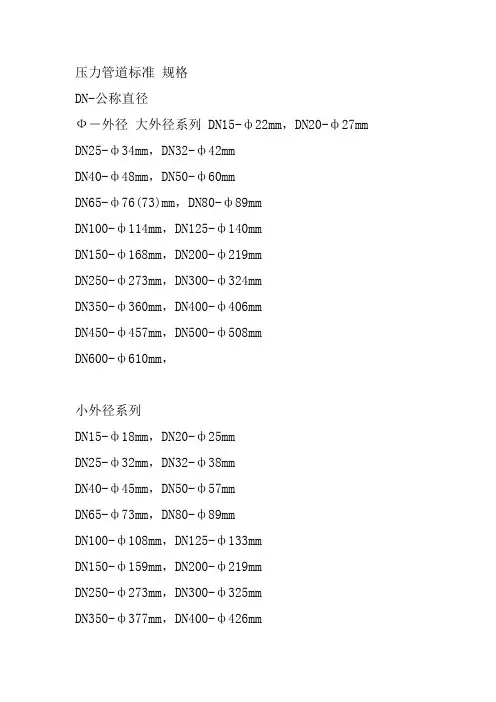

压力管道标准规格 DN-公称直径 Ф－外径大外径系列DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm， 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示， 也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。秋风
碳钢、合金钢无缝钢管和焊接钢管在受内压时，共壁厚按下式计算： PD δ = ────── + C 200[σ]φ+P (2-1) 式中d——管璧厚度(毫米)； P——管内介质工怍压力(公斤/厘米2)；在压力不高时，式中分母的P值可取p=0，以简化计算； D——管子外径(毫米)； φ——焊缝系数，无缝钢管φ=1，直缝焊接钢管φ=0.8，螺旋缝焊接钢管φ=0.6； [σ]——管材的许用应力(公斤/毫米2)，管材在各种温度下的许用应力值详见表2-5； C——管子壁厚附加量(毫米)。 管子壁厚附加量按下式确定： C = C1 + C2 + C3 (2-2) 式中C1——管子壁厚负偏差附加量(毫术)。 无缝钢管(YB231-70)和石油裂化用钢管(YB237-70)壁厚负偏差见表2-1。 热轧钢管 3.5-20 -15 >20 -12.5 不锈钢、耐酸钢无缝钢管(YB 804-70)壁厚负偏差见表2-2。 冷拨(冷扎)钢管＞1-3 -15 -10 ＞3 -12.5 -10 热扎钢管≤10 -15 -12.5 ＞10～20 -20 -15 ＞20 -15 -12.5 普通碳素结构钢和优质碳素结构钢厚钢板的厚度负偏差，按热轧厚钢板厚度负偏差(GB709-65)的规定，见表2-3。 4.5~ 5.5 -0.5 -0.5 5~7 -0.6 -0.6 -0.6 8~10 -0.8 -0.8 -0.8 -0.8
11~25 -0.8 -0.8 -0.8 -0.8 26~30 -0.9 -0.9 -0.9 -0.9 C2——腐蚀裕度(毫米); 介质对管子材料的腐蚀速度≤0.05毫米/年时(包括大气腐蚀)，单面腐蚀取C2=1.5毫米，双面腐蚀取C2=2～2.5毫米。 当管子外面涂防腐油漆时，可认为是单面腐蚀，当管子内外壁均有较严重的腐蚀时，则认为是双面腐蚀。 介质对管子材料的腐蚀速度大于0.05毫米/年时，由设计者根据腐蚀速度与设计寿命决定C2值。 C3——管子加工减薄量(毫米)。 车螺纹的管子，C3即为螺纹的深度；如管子不车螺纹，则C3=O.55°圆锥状管螺纹(YB822-57)的螺纹深度见表2-4。 1.162 ? 1 1.479 1? 1? 2 2? 3 4 5 6 钢管承受压力计算公式方法 一：以知方矩管 、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法 （钢管不同材质抗拉强度不同） 压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数） 二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法： 壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度） 三：方矩管 、螺旋管钢管压力系数表示方法： 压力P<7Mpa 系数S=8

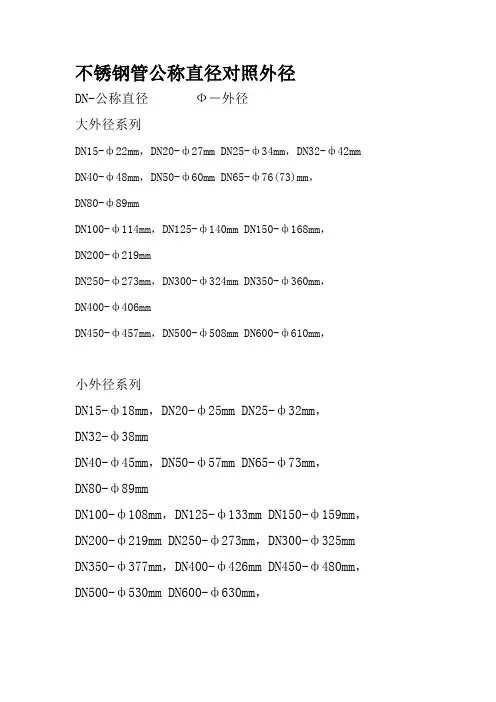

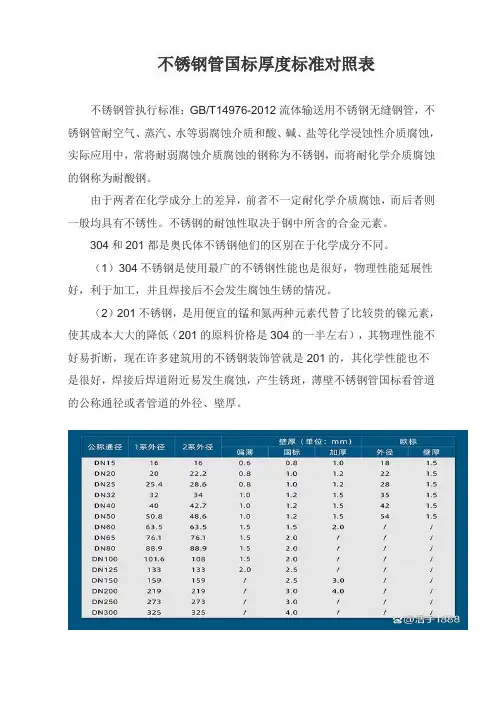

不锈钢管公称直径对照外径 补充：600以上的都是焊接管道，公称直径和外径没有对应关系！ 压力管道标准 规格 DN-公称直径 Ф－外径 大外径系列 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm， 一般来说，管子的直径可分为外径、内径、公称直径。管材为304不锈钢板，316不锈钢板，304不锈钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的304不锈钢板，316不锈钢板，304不锈钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的304不锈钢板，316不锈钢板，304不锈钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

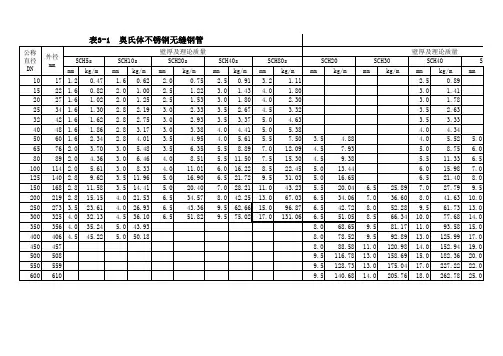

摘要：钢管壁厚等级的表示方法和钢管壁厚等级系列在不同标准中是不同的。表达方式主要有三种：1.用Sch表示；2.用管道重量表示；3.用钢管尺寸表示 常用公称压力下管壁厚度选择表 （1）无缝碳钢管壁厚mm 无缝不锈钢管壁厚mm 焊接钢管壁厚mm 钢管壁厚等级表示方法 钢管壁厚等级系列的表示方法在不同标准中有所不同。 表达它们的主要方法有三种 1）用管道计划号（SCH）表示 碳钢管的壁厚有10个等级：sch10、20、30、40、60、80、100、120、140、160（如果数字后跟s，则表示不锈钢管）。 用于不锈钢壁厚系列：5S，10s，40s，80s四个等级 2）以管重量表示，例如STD，XS，XXS 3）用钢管的壁厚来表示，即“管外径×壁厚”，例如φ89x4 钢管壁厚分类表（国标） 厚度和理论壁厚以及理论质量3.2 1.11 2.5 0.89 3.5 1.17 15 22 1.6 0.82 2.0 1.00 2.5 1.22 3.0 1.43 4.0 1.80 3.0 1.41 4.0 1.78 5.0 2.10 7.5 2.68 20 27 1.6 1.02 2.0 1.25 2.5 1.53 3.0 1.80 4.0 2.30 3.0 1.78 4.0 2.27 5.5 2.92 8.0 3.75 25 34 1.6 1.30 2.8 2.19 3.0 2.33 3.5 2.67 4.5 3.32 3.5 2.63 4.5 3.27 6.5 4.41 9.0 5.55 32 42
1.6 1.62 2.8 2.75 3 .0 2.93 3.5 3.37 5.0 4.63 3.5 3.33 5.0 4.56 6.5 5.69 10.0 7.89 40 48 1.6 1.86 2.8 3.17 3.0 3.38 4.0 4.41 5.0 5.38 4.0 4.34 5.0 5.30 7.0 7.08 10.0 9.37 50 60 1.6 2.34 2.8 4.01 3.5 4.95 4.0 5.61 5.5 7.50 3.5 4.88 4.0 5.52 5.0 6.78 5.5 7.39 7.0 9.15 8.5 10.79 11.0 13.29 65 76 2.0 3.70 3.0 5.48 3.5 6.35 5.5 8.89 7.0 12.09 4.5 7.93 5.0 8.75 6.0 10.36 7.0 11.91 8.0 13.42 9.5 15.58 14.0 21.40 80 89 2.0 4.36 3.0 6.46 4.0 8.51 5.5 11.50 7.5 15.30 4.5 9.38 5.5 11.33 6.5 13.22 7.5 15.07 9.0 17.76 11.0 21.16 15.0 27.37 100 114 2.0 5.61 3.0 8.33 4.0 11.01 6.0 16.22 8.5 22.45 5.0 13.44 6.0 15.98 7.0 18.47 8.5 22.11 11.0 27.94 14.0 34.52 17.0 40.66 125 140 2.8 9.62 3.5 11.96 5.0 16.90 6.5 21.72 9.5 31.03 5.0 16.65 6.5 21.40 8.0 26.04 9.5 30.57 13.0 40.71 16.0 48.93 19.0 56.69 150 168 2.8 11.58 3.5 14.41 5.0 20.40 7.0 28.21 11.0 43.23 5.5 20.04 6.5 25.89 7.0 27.79 9.5 37.13 11.0 42.59 14.0 53.17 18.0 66.58 2.0 2.0 15.3.0 34.57 8.0 42.25 13.0 67.03 6.5 34.06 7.0 36.60 8.0 41.63 10.0 51.54 13.0 66.04 15.0 75.46 18.0 89.22 20.0 98.15 24.0 115.41 23.0 111.17 250 273 3.5 23.61 4.0 26.93 6.5 43.36 9.5 62.66 15.0 96.87 6.5 42.72 8.0 52.28 9.5 61.73 13.0 83.35 15.0 95.43 18.0 113.19 22.0 8.0 32.13 4.5 36.10 6.5 51.82 9.5 75.02 17.0 131.06 6.5 51.05 8.5 66.34 10.0 77.68 14.0 107.37 17.0 129.12 22.0 164.38 25.0 184.95 28.0 205.07 34.0 244.00 26.0 191.71 350 356 4.0 35.24 5.0 43.93 8.0.68.65

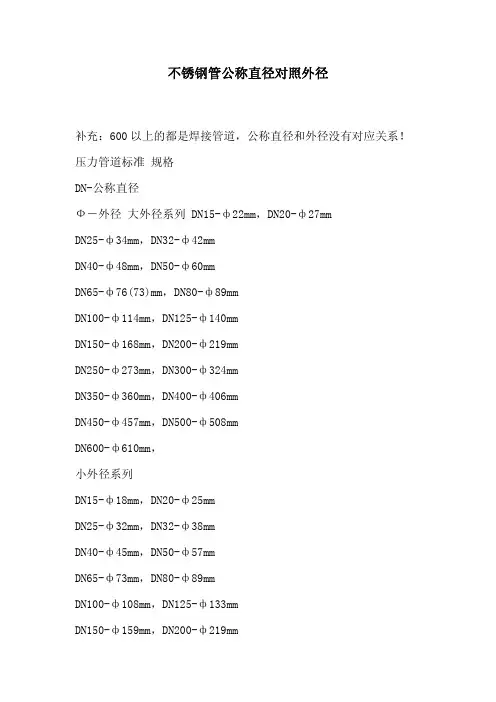

给你找了，然后复制过来的，你看看吧，希望对你有用。 补充： ：：：600以上的都是焊接管道，公称直径和外径没有对应关系！ 压力管道标准规格 DN-公称直径 Ф－外径大外径系列DN15-ф22mm， DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76 (73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mmDN20-ф27mmDN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm
