《计算机图形学》模拟试卷一
一、【单项选择题】(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1、计算机图形学与计算机图像学（图像处理）的关系是（）。
[A] 计算机图形学是基础，计算机图像学是其发展
[B] 不同的学科，研究对象和数学基础都不同，但它们之间也有可相互转换部分
[C] 同一学科在不同场合的不同称呼而已
[D] 完全不同的学科，两者毫不相干
2、多边形填充算法中，错误的描述是（）。
[A] 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大
[B] 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补
[C] 边填充算法较适合于帧缓冲存储器的图形系统
[D] 边标志算法也不能解决象素被重复访问的缺点
3、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点。哪种情况下输出的顶点是错误的?（）
[A] S和P均在可见的一侧，则输出点P
[B] S和P均在不可见的一侧，,则输出0个顶点
[C] S在可见一侧，,P在不可见一侧，则输出线段SP与裁剪线的交点和S
[D] S在不可见的一侧，P在可见的一侧，则输出线段SP与裁剪线的交点和P
4、下列关于反走样的叙述中，错误的论述为（）。
[A] 把像素当作平面区域来采样[B] 提高分辨率
[C] 增强图像的显示亮度[D] 采用锥形滤波器进行加权区域采样
5、下列关于平面几何投影的叙述中，错误的论述为（）。
[A] 透视投影的投影中心到投影面的距离是有限的
[B] 在平行投影中不可能产生灭点
[C] 在透视投影中，一组平行线的投影仍保持平行
[D] 透视投影与平行投影相比，视觉效果更真实，但不一定能真实反映物体的精确尺寸和形状
6、下列关于Bezier曲线的论述中，错误的论述为（）。
[A] 曲线及其控制多边形在起点和终点具有同样的几何性质
[B] 在起点和终点处的切线方向和控制多边形第一条边和最后一条边的方向相同
[C] n个控制点控制一条n次Bezier曲线
[D] 某直线与平面Bezier曲线的交点个数不多于该直线与控制多边形的交点个数
7、下面给出的四个选项中，（）不是Bezier曲线具有的性质。
[A] 局部性[B] 几何不变性[C] 变差缩减性[D] 凸包性
8、分辨率为2048×1024的显示器需要多少字节位平面数为8的帧缓存？（）
[A] 512KB [B] 1MB [C] 2MB [D] 4MB
9、计算机图形学与计算几何之间的关系是（）。
[A] 学术上的同义词[B] 计算几何是计算机图形学的前身
[C] 计算机图形学以计算几何为理论基础[D] 两门毫不相干的学科
10、计算机显示设备一般使用的颜色模型是（）。
[A] RGB [B] HSV
[C] CMY [D] 不在A、B、C中出现
二、【判断题】(本大题共5小题，每小题2分，共10分)正确的填T，错误的填F，填在答题卷相应题号处。
11、投影变换的主灭点个数可以有无限个。（）
12、齐次坐标系能够表示图形中的无穷远点。（）
13、B样条曲线不具有变差缩减性。（）
14、比例变换和旋转变换可以交换先后次序，变换结果不变。（）
15、计算机图形学的标准通常指数据文件格式标准和子程序界面标准。（）
三、【填空题】（本大题共10小题，每小题2分，共20分）请将答案填写在答题卷相应题号处。
16、三维图形的几何变换有平移、比例、对称、（）、旋转、（）、（）等变换。
17、交互式绘图系统的基本交互任务包括：（）、（）、文本输入和数值输入。
18、几何图形的布尔运算主要是两个图形对象的（）、（）、（）三种运算。
19、减少或克服图形失真的技术叫做（）。
20、在绘制物体图形时消除被遮挡的不可见的线或面，称为（）。
四、【名词解释】（本大题共4小题，每小题5分，共20分）请将答案填写在答题卷相应题号处。
21、窗口
22、模式识别
23、用户坐标系
24、线消隐
五、【作图题】（本大题共1小题，每小题15分，共15分）请将答案填写在答题卷相应题号处。
25、已知一直线段起点（1，10），终点（8，1），利用中点Bresenham算法生成此直线段，写出生成过程中坐标点及误差d的变化情况。并在下面的方格中，标出直线上各点。
02222111<≥??
?
???+=?-?+=?-?=++i i i i i i d d x
d d y x d d y x d 初值误差计算公式：
六、【计算题】（本大题共1小题，每小题15分，共15分）请将答案填写在答题卷相应题号处。
26、已知三角形ABC 各顶点的坐标A （1，4）、B （3，4）、C （4，1），相对A 点逆时针
旋转300
，各顶点分别到达A ＇、B ＇、C ＇。 试计算A ＇、B ＇、C ＇的坐标值。（要求用齐次坐标表示，并列出各步变换矩阵。）
《计算机图形学》模拟试卷一 答案
一、【单项选择题】(本大题共10小题，每小题2分，共20分)
(0,0)
二、【判断题】(本大题共5小题，每小题2分，共10分)
三、【填空题】（本大题共10小题，每小题2分，共20分）
16、 (错切)； (投影)； (透视变换)；
17、 (定位)； (选择)；
18、 (联合/Union)； (交集/Intersection)； (差集/Subtraction)；
19、 (反走样)；
20、 (消隐)；
四、【名词解释】（本大题共4小题，每题5分，共20分）
21、标准答案：
用户选定的图形观察区域称为窗口，窗口中的图形是可见的，而窗口外的图形是不可见的。
复习范围或考核目标：课件第3章第3节。
22、标准答案：
是指计算机对图形信息进行识别和分析描述，是从图形到描述的表达过程。
复习范围或考核目标：课件第1章第4节。
23、标准答案：
用户为处理自已的图形时所采用的坐标系，单位由用户自己决定。
复习范围或考核目标：课件第2章第1节。
24、标准答案：
消隐对象是物体上的边，消除的是物体上不可见的边。它用于线框图。
复习范围或考核目标：课件第7章第1节。
五、【作图题】（本大题共1小题，每题15分，共15分）
25、标准答案：17
9
18101>=--=??=
X Y k ， Y 是最大位移方向，以Y 方向计长，走步数C=10。
递推公式：
?????-=???<≥+=++++0
01
11111i i i i i d x d x X i i y y
C=10 x 0= 1，y 0=10，取点(1，10)
C=9 d 1 = 2△X-△Y=14-9=5>0 x 1= x 0+1=2，y 1=y 0-1=9 取点(2，9)
C=8 d 2 = d 1 + 2△X-2△Y=5+14-18=1>0 x 2= x 1+1=3，y 2= y 1-1=8 取点(3，8) C=7 d 3 = d 2 + 2△X-2△Y=1+14-18=-3<0 x 3= x 2 =3，y 3= y 2-1=7 取点(3，7) C=6 d 4 = d 3 + 2△X =-3+14=11>0 x 4= x 3+1=4，y 4= y 3-1=6 取点(4，6) C=5 d 5 = d 4 + 2△X-2△Y=11+14-18=7>0 x 5= x 4+1=5，y 5= y 4-1=5 取点(5，5) C=4 d 6 = d 5 + 2△X-2△Y =7+14-18= 3>0 x 6= x 5+1=6，y 6= y 5-1=4 取点(6，4) C=3 d 7 = d 6 + 2△X-2△Y=3+14-18=-1<0 x 7=x 6=6，y 7= y 6-1=3 取点(6，3) C=2 d 8 = d 7 + 2△X =-1+14=13>0 x 8= x 7+1=7，y 8= y 7-1=2 取点(7，2)
C=1 d 9 = d 8 + 2△X-2△Y =13+14-18=9>0 x 9= x 8+1=8，y 9= y 8-1=1 取点(8，1) 确定计长方向及走步数: 2分 算出误差值，正确取点: 11分 在方格图中正确标出各点: 2分
复习范围或考核目标：课件第2章第1节。
六、【计算题】（本大题共1小题，每小题15分，共15分) 26、标准答案：
(0,0)
复习范围或考核目标：课件第4章第1节。
[]][]
[[]
][][
]
[[]
][]]
[902
.2098.51
902
.2098.512
3
3112
3
3511
4
15
732.21
5732.215
3
114
3
1411411411132213233023
21021
23:141010001.310
02321021
2
310
0030cos 30sin 030sin 30
cos 30.2141010001
.1'
'
''
''32130
020
1==?
??=-+=====+======??
???
??
?
??????????---==??
??
?
?????=????????
?????????
?-=?????-??
??
?=???
??
?--?????=‘’‘
’‘’，，，变换矩阵坐标再平移回原处转绕坐标系原点逆时针旋点平移到坐标系原点将C C C C
B B B B
A A A A Y X T Y X
Y X T Y X Y X T Y X T T T T T T ABC T A
名词解释 将图形描述转换成用像素矩阵表示的过程称为扫描转换。 1．图形 2．像素图 3．参数图 4．扫描线 5．构造实体几何表示法 6．投影 7．参数向量方程 8．自由曲线 9．曲线拟合 10．曲线插值 11．区域填充 12．扫描转换 三、填空 1．图形软件的建立方法包括提供图形程序包、和采用专用高级语言。 2．直线的属性包括线型、和颜色。 3．颜色通常用红、绿和蓝三原色的含量来表示。对于不具有彩色功能的显示系统，颜色显示为。 4．平面图形在内存中有两种表示方法，即和矢量表示法。 5．字符作为图形有和矢量字符之分。 6．区域的表示有和边界表示两种形式。 7．区域的内点表示法枚举区域内的所有像素，通过来实现内点表示。 8．区域的边界表示法枚举区域边界上的所有像素，通过给赋予同一属性值来实现边界表示。 9．区域填充有和扫描转换填充。 10．区域填充属性包括填充式样、和填充图案。 11．对于图形，通常是以点变换为基础，把图形的一系列顶点作几何变换后，
连接新的顶点序列即可产生新的变换后的图形。 12．裁剪的基本目的是判断图形元素是否部分或全部落在之内。 13．字符裁剪方法包括、单个字符裁剪和字符串裁剪。 14．图形变换是指将图形的几何信息经过产生新的图形。 15．从平面上点的齐次坐标，经齐次坐标变换，最后转换为平面上点的坐标，这一变换过程称为。 16．实体的表面具有、有界性、非自交性和闭合性。 17．集合的内点是集合中的点，在该点的内的所有点都是集合中的元素。 18．空间一点的任意邻域内既有集合中的点，又有集合外的点，则称该点为集合的。 19．内点组成的集合称为集合的。 20．边界点组成的集合称为集合的。 21．任意一个实体可以表示为的并集。 22．集合与它的边界的并集称集合的。 23．取集合的内部，再取内部的闭包，所得的集合称为原集合的。 24．如果曲面上任意一点都存在一个充分小的邻域，该邻域与平面上的（开）圆盘同构，即邻域与圆盘之间存在连续的1-1映射，则称该曲面为。 25．对于一个占据有限空间的正则（点）集，如果其表面是，则该正则集为一个实体（有效物体）。 26．通过实体的边界来表示一个实体的方法称为。 27．表面由平面多边形构成的空间三维体称为。 28．扫描表示法的两个关键要素是和扫描轨迹。 29．标量：一个标量表示。 30．向量：一个向量是由若干个标量组成的，其中每个标量称为向量的一个分量。 四、简答题 1. 什么是图像的分辨率？
一、选择题（20分） 1、计算机绘图设备一般使用什么颜色模型？（ B ） 色的简写) C. HSV D. HLS (计算机图形显示器用RGB) 2、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.请问哪种情况下输出的顶点是错误的? （ A ） A. S和P均在可见的一侧,则输出S和P. B. S和P均在不可见的一侧,则输出0个顶点. C. S在可见一侧,P在不可见一侧,则输出线段SP与裁剪线的交点. D. S在不可见的一侧,P在可见的一侧,则输出线段SP与裁剪线的交点和P. 3、在物体的定义中对边的哪条限制不存在?（ C ） A. 边的长度可度量且是有限的 B. 一条边有且只有两个相邻的面 C. 一条边有且只有两个端点 D. 如果一条边是曲线,那么在两个端点之间不允许曲线自相交 4、在三维齐次变换矩阵（右图）中，平移线性变换对应的矩阵元素的最大非零个数是（ C ） A. 3 B. 6 C. 7 D. 8 5、下列有关平面几何投影的叙述，错误的是（ C ） A. 透视投影又可分为一点透视、二点透视、三点透视； B. 斜
投影又可分为斜等测、斜二测； C. 正轴测又可分为正一测(正等测)、正二测、正三测； D. 正视图又可分为主视图、侧视图、俯视图。 6、在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? ( D ) A. 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次 B. 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2 次 C. 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次 D. 当射线与多边形的某边重合时,计数1次 7、在下列叙述语句中，不正确的论述为（ C ） A. 在图形文件系统中，点、线、圆等图形元素通常都用其几何特征参数来描述； B. 在图形系统中，图形处理运算的精度不取决于显示器的分辨率； C. 在光栅扫描图形显示器中，所有图形都按矢量直接描绘显示，不存在任何处理； D. 在彩色图形显示器中，使用RGB颜色模型。 8、下列不属于组成平面多面体的基本元素的是( B )。 A. 顶点 B. 环 C. 棱边 D. 面。
（）4.EGA/VGA为增强图形显示效果的一种图形处理软件的名称。 （）5.对山、水等不规则对象进行造型时，大多采用过程式模拟方法。 （）6.实体的边界由平面多边形或空间曲面片组成。 （）7.平面多面体表面的平面多边形的边最多属于两个多边形，即它的表面具有二维流形的性质。 （）8.观察空间位于前后裁剪面之间的部分称为裁剪空间或视见体。 （）9.找出并消除物体中的不可见部分，称为消隐。 （）10.使用齐次坐标可以将n维空间的一个点向量唯一的映射到n+1维空间中。 三、填空题（将正确答案填入横线上，每空2分，共20分） 1．直线的属性包括线型、和颜色。 2．颜色通常用红、绿和蓝三原色的含量来表示。对于不具有彩色功能的显示系统，颜色显示为。 3．平面图形在内存中有两种表示方法，即和矢量表示法。 4．将三维物体变为二维图形的变换称为，其有两种基本方式：平行投影、。 5.边界点组成的集合称为集合的。 6．对于一个占据有限空间的正则（点）集，如果其表面是，则该正则集为一个实体有效物体。 7．通过实体的边界来表示一个实体的方法称为。 8．表面由平面多边形构成的空间三维体称为。 9.标量：一个标量表示。 四、简答题（每小题5分，共20分） 1.什么是图像的分辨率？
2.局部光照模型和全局光照模型的不同之处是什么？ 3.实体采用八叉树表示法有哪些缺点？ 4.消隐算法有哪些类型，它们各有什么特点？
五、计算题（每小题11分，共22分） 1.写出直线方程b mx y +=''对应的xy 坐标方程，假设''y x 坐标系是由xy 坐标系旋转90°得到。 2.写出从),(111y x P 到),(222y x P 的段与（a ）垂直线x ＝a ， （b ）水平线y ＝b 的交点。
计算机图形学作业I 一．判断题 1．齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点；（×） 2．若要对某点进行比例、旋转变换，首先需要将坐标原点平移至该点，在新的坐标系下做比例或旋转变换，然后在将原点平移回去；（√） 3. 相似变换是刚体变换加上等比缩放变换；（√） 4. 保距变换是刚体变换加上镜面反射；（√） 5. 射影变换保持直线性，但不保持平行性。（√） 二、填空题 1.透视投影的视见体为截头四棱锥形状；平行投影的视见体为长方体形状。 2.字符的图形表示可以分为矢量表示和点阵表示两种形式。 3.仿射变换保持直线的平行性 4.刚体变换保持长度 5.保角变换保持向量的角度 三、单项选择题 1. 分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？（ D） A. 512KB； B. 1MB； C. 2MB； D. 3MB ; 2. 在透视投影中，主灭点的最多个数是（ C ） A 1; B 2; C 3; D 4 3. 以下关于图形变换的论述不正确的是（ B ） A. 平移变换不改变图形大小和形状，只改变图形位置； B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系； C.旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变 D.错切变换虽然可引起图形角度的改变，但不会发生图形畸变； 4. 使用下列二维图形变换矩阵：将产生变换的结果为（ D ） A. 图形放大2倍； B. 图形放大2倍，同时沿X、Y1个绘图单位； C.沿X坐标轴方向各移动2个绘图单位； D.沿X坐标轴方向放大2倍，同时沿X、Y坐标轴方向各平移1个绘图单位。 5. 下列有关投影的叙述语句中，正确的论述为（B ） A. 透视投影具有近小远大的特点； B. 平行投影的投影中心到投影面距离是无限的； C. 透视投影变换中，一组平行于投影面的线的投影产生一个灭点； T =
计算机图形学模拟试 卷和答案
北京语言大学网络教育学院 《计算机图形学》模拟试卷一 注意： 1.试卷保密，考生不得将试卷带出考场或撕页，否则成绩作废。请监考老师负责监督。 2.请各位考生注意考试纪律，考试作弊全部成绩以零分计算。 3.本试卷满分100分，答题时间为90分钟。 4.本试卷分为试题卷和答题卷，所有答案必须答在答题卷上，答在试题卷上不给分。 一、【单项选择题】(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。 1、计算机图形学与计算机图像学（图像处理）的关系是（）。 [A] 计算机图形学是基础，计算机图像学是其发展 [B] 不同的学科，研究对象和数学基础都不同，但它们之间也有可相互转换部分 [C] 同一学科在不同场合的不同称呼而已 [D] 完全不同的学科，两者毫不相干 2、多边形填充算法中，错误的描述是（）。 [A] 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大 [B] 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补 [C] 边填充算法较适合于帧缓冲存储器的图形系统 [D] 边标志算法也不能解决象素被重复访问的缺点 仅供学习与交流，如有侵权请联系网站删除谢谢0
3、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点。哪种情况下输出的顶点是错误的?（） [A] S和P均在可见的一侧，则输出点P [B] S和P均在不可见的一侧，,则输出0个顶点 [C] S在可见一侧，,P在不可见一侧，则输出线段SP与裁剪线的交点和S [D] S在不可见的一侧，P在可见的一侧，则输出线段SP与裁剪线的交点和P 4、下列关于反走样的叙述中，错误的论述为（）。 [A] 把像素当作平面区域来采样[B] 提高分辨率 [C] 增强图像的显示亮度[D] 采用锥形滤波器进行加权区域采 样 5、下列关于平面几何投影的叙述中，错误的论述为（）。 [A] 透视投影的投影中心到投影面的距离是有限的 [B] 在平行投影中不可能产生灭点 [C] 在透视投影中，一组平行线的投影仍保持平行 [D] 透视投影与平行投影相比，视觉效果更真实，但不一定能真实反映物体的精确尺寸和形状 6、下列关于Bezier曲线的论述中，错误的论述为（）。 [A] 曲线及其控制多边形在起点和终点具有同样的几何性质 [B] 在起点和终点处的切线方向和控制多边形第一条边和最后一条边的方向相同 [C] n个控制点控制一条n次Bezier曲线 [D] 某直线与平面Bezier曲线的交点个数不多于该直线与控制多边形的交点个数 7、下面给出的四个选项中，（）不是Bezier曲线具有的性质。 [A] 局部性[B] 几何不变性[C] 变差缩减性[D] 凸包性 8、分辨率为2048×1024的显示器需要多少字节位平面数为8的帧缓存？（） 仅供学习与交流，如有侵权请联系网站删除谢谢1
计算机图形学模拟试卷 计算机图形学课程试卷(卷) 注意：1、本课程为必修（表明必修或选修），学时为 51 ，学分为 3 2、本试卷共 3 页；考试时间 120 分钟；出卷时间：年 12 月 3、姓名、学号等必须写在指定地方；考试时间：年 1 月 11 日 4、本考卷适用专业年级：任课教师： （以上内容为教师填写） 专业年级班级 学号姓名 一、名词解释(15分) 1．国际标准化组织（ISO）对计算机图形学的定义
2． 象素图 3． 正投影 4． 纹理 5． 位图 二．单项选择题(1.5×10＝15分) （ ）1、在TC 环境下编译绘图程序进行图形初始化时，要寻找文件的格式是？______。 A ）.DOC B ）.CPP C ）.C D ）.BGI （ ）2、图形系统是由四部分组成，分别为 A).应用系统结构；图形应用软件；图形支撑软件；图形设备。 B).计算机；显示器；打印机；图形应用软件。 C).计算机；图形设备；图形支撑软件；图形应用软件。 D).计算机；图形软件；图形设备；应用数据结构。 （ ）3、使用下列二维图形变换矩阵： T=???? ??????111020002 将产生变换的结果为______ 。 A ）图形放大2倍； B ）图形放大2倍，同时沿X 、Y 坐标轴方向各移动1个绘图单位； C ）沿X 坐标轴方向各移动2个绘图单位； D ）上述答案都不对。 （ ）4、图形显示器的工作方式为 A ）.文本方式 B ）.图形方式 C ）.点阵方式 D ）.文本与图形方式 （ ）5、透视投影中主灭点最多可以有几个? A) 3 B)2 C)1 D)0 （ ）6、在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次 B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次 C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次 D) 当射线与多边形的某边重合时,计数1次 （ ）7、下列有关平面几何投影的叙述语句中，正确的论述为
计算机图形学作业 I 一．判断题 1．齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点；（×） 2．若要对某点进行比例、旋转变换，首先需要将坐标原点平移至该点，在新的坐标系下做比例或旋转变换，然后在将原点平移回去；（√） 3. 相似变换是刚体变换加上等比缩放变换；（√） 4. 保距变换是刚体变换加上镜面反射；（√） 5. 射影变换保持直线性，但不保持平行性。（√） 二、填空题 1.透视投影的视见体为截头四棱锥形状；平行投影的视见体为长方体形状。 2.字符的图形表示可以分为矢量表示和点阵表示两种形式。 3.仿射变换保持直线的平行性 4.刚体变换保持长度 5.保角变换保持向量的角度 三、单项选择题 1. 分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？（ D） A. 512KB； B. 1MB； C. 2MB； D. 3MB ; 2. 在透视投影中，主灭点的最多个数是（ C ） A 1; B 2; C 3; D 4 3. 以下关于图形变换的论述不正确的是（ B ） A. 平移变换不改变图形大小和形状，只改变图形位置； B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系； C.旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变 D.错切变换虽然可引起图形角度的改变，但不会发生图形畸变； 4. 使用下列二维图形变换矩阵：将产生变换的结果为（ D ） A. 图形放大2倍； B. 图形放大2倍，同时沿X、Y1个绘图单位； C.沿X坐标轴方向各移动2个绘图单位； D.沿X坐标轴方向放大2倍，同时沿X、Y坐标轴方向各平移1个绘图单位。 5. 下列有关投影的叙述语句中，正确的论述为（B ） A. 透视投影具有近小远大的特点； B. 平行投影的投影中心到投影面距离是无限的； C. 透视投影变换中，一组平行于投影面的线的投影产生一个灭点； T =
第一章绪论 概念：计算机图形学、图形、图像、点阵法、参数法、 图形的几何要素、非几何要素、数字图像处理； 计算机图形学和计算机视觉的概念及三者之间的关系； 计算机图形系统的功能、计算机图形系统的总体结构。 第二章图形设备 图形输入设备：有哪些。 图形显示设备：CRT的结构、原理和工作方式。 彩色CRT：结构、原理。 随机扫描和光栅扫描的图形显示器的结构和工作原理。 图形显示子系统：分辨率、像素与帧缓存、颜色查找表等基本概念，分辨率的计算 第三章交互式技术 什么是输入模式的问题，有哪几种输入模式。 第四章图形的表示与数据结构 自学，建议至少阅读一遍 第五章基本图形生成算法 概念：点阵字符和矢量字符； 直线和圆的扫描转换算法； 多边形的扫描转换：有效边表算法； 区域填充：4／8连通的边界／泛填充算法；
内外测试：奇偶规则，非零环绕数规则； 反走样：反走样和走样的概念，过取样和区域取样。 5.1.2 中点 Bresenham 算法（P109） 5.1.2 改进 Bresenham 算法（P112） 习题答案
习题5（P144） 5.3 试用中点Bresenham算法画直线段的原理推导斜率为负且大于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。（P111） 解： k<=-1 |△y|/|△x|>=1 y为最大位移方向 故有 构造判别式： 推导d各种情况的方法(设理想直线与y=yi+1的交点为Q)： 所以有： y Q-kx Q-b=0 且y M=y Q d=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M) 所以，当k<0， d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。 d<0时，M点在Q点左侧（Q在M右），取右点 Pr(x i,y i+1)。 d=0时，M点与Q点重合（Q在M点），约定取右点 Pr(x i,y i+1) 。 所以有 递推公式的推导： d2=f(x i-1.5,y i+2) 当d>0时, d2=y i+2-k(x i-1.5)-b 增量为1+k =d1+1+k
注意：答案仅供参考 第一章 一、名词解释 图形；图像；点阵表示法；参数表示法； 二、选择题： 1. 下面哪个不是国际标准化组织（ISO）批准的图形标准。（D ） A.GKS B.PHIGS C.CGM D.DXF 2. 下面哪一项不属于计算机图形学的应用范围？（B） A. 计算机动画； B. 从遥感图像中识别道路等线划数据； C. QuickTime技术； D. 影视三维动画制作 3. 关于计算机图形标准化的论述，哪个是正确的（B ）； A. CGM和CGI是面向图形设备的接口标准； B. GKS、IGES、STEP均是ISO标准； C. IGES和STEP是数据模型和文件格式的标准； D. PHIGS具有模块化的功能结构； 4. 与计算机图形学相关的学科有_ A、C、D___。 A. 图像处理 B. 测量技术 C. 模式识别 D. 计算几何 E. 生命科学 F. 分子生物学 三、判断题： 计算机图形学和图像处理是两个近似互逆的学科。（F） 计算机图形学处理的最基本的图元是线段。（F） 四、简答题： 图形包括哪两方面的要素，在计算机中如何表示它们？ 阐述计算机图形学、数字图像处理和计算机视觉学科间的关系。图形学作为一个学科得以确立的标志性事件是什么？ 试列举出几种图形学的软件标准？工业界事实上的标准有那些？举例说明计算机图形学有哪些应用范围，解决的问题是什么？ 第二章 一、选择题：
1. 触摸屏是一种（C ） A. 输入设备； B. 输出设备； C. 既是输入设备，又是输出设备； D. 两者都不是； 2. 空间球最多能提供（D ）个自由度； A. 一个； B. 三个； C. 五个； D. 六个； 3. 等离子显示器属于（C） A. 随机显示器； B. 光栅扫描显示器； C. 平板显示器； D. 液晶显示器； 4. 对于一个1024×1024存储分辨率的设备来说，当有8个位平面时，显示一帧图像所需要的内存为（A、D） A. 1M字节； B. 8M字节； C. 1M比特； D. 8M比特； 5. 分辨率为1024*1024的显示器，其位平面数为24，则帧缓存的字节数应为（A） A. 3MB； B. 2MB； C. 1MB； D. 512KB； 6. 下面对光栅扫描图形显示器描述正确的是：（A） A. 荧光粉涂层均匀离散分布； B. 是一种点画设备； C. 电子束从顶到底扫描； D. 通过控制电子束的强弱实现色彩的强弱； 7. 一个逻辑输入设备可以对应（C）物理输入设备。 A. 仅一个 B. 仅二个 C. 多个 D. 以上都不是 8. 彩色阴极射线管的三基色指得是：（A、C、D） A. 绿色； B. 黄色； C. 蓝色； D. 红色； 9. 计算机显示设备一般使用的颜色模型是（A） A. RGB B. HSV
组卷规则：每套模拟题5个问答或者计算或者证明题，每题20分。 《计算机图形学基础》模拟试题（1） 1、简述Cohen-Sutherland 裁剪方法的思想，并指出与之相比，中点裁剪方法的改进之处，及这种改进的理由。 答：Cohen-Sutherland 裁剪算法的思想是：对于每条线段分为三种情况处理。（1）若完全在窗口内，则显示该线段简称“取”之。（2）若明显在窗口外，则丢弃该 线段，简称“弃”之。（3）若线段既不满足“取”的条件，也不满足“弃”的条件，则求线段与窗口交点，在交点处把线段分为两段。其中一段完全在窗口外，可弃之。然后对另一段重复上述处理。中点分割算法的大意是，与Cohen-Sutherland 算法一样首先对线段端点进行编码，并把线段与窗口的关系分为三种情况: 全在、完全不在和线段和窗口有交。对前两种情况， 进行同样的处理。对于第三种情况，用中点分割的方法求出线段与窗口的交点。即从点出发找出距最近的可见点A和从点出发找出距最近的可见点B，两个可见点之间的连线即为线段的可见部分。从出发找最近可见点采用中点分割方法：先求出的中点,若不是显然不可见的，并且在窗口中有可见部分，则距最近的可见点一定落在上，所以用代替；否则取代替。再对新的求中点。重复上述过程，直到长度小于给定的控制常数为止，此时收敛于交点。 改进之处在于，对第三种情况，不直接解方程组求交，而是采用二分法收搜索交点。这种改进的理由是：计算机屏幕的象素通常为1024×1024，最多十次二分搜索即可倒象素级，必然找到交点。而且中点法的主要计算过程只用到加法和除2运算，效率高，也适合硬件实现。 2、在Phong 模型 中，三项分别表示何含义？公式中的各个符号的含义指什么？ 答：三项分别代表环境光、漫反射光和镜面反射光。为环境光的反射光强，为理想漫反射光强，为物体对环境光的反射系数，为漫反射系数，为镜面反射系数，为高光指数，L 为光线方向，N 为法线方向，V 为视线方向，R 为光线的反射方向。

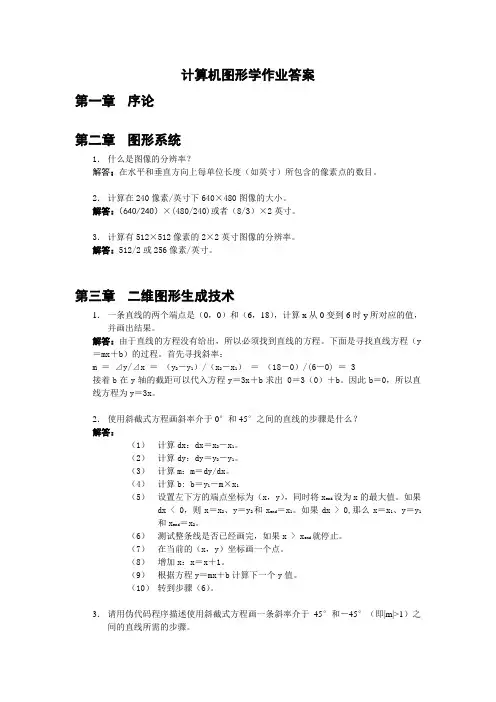

计算机图形学作业答案 第一章序论 第二章图形系统 1．什么是图像的分辨率？ 解答：在水平和垂直方向上每单位长度（如英寸）所包含的像素点的数目。 2．计算在240像素/英寸下640×480图像的大小。 解答：（640/240）×(480/240)或者（8/3）×2英寸。 3．计算有512×512像素的2×2英寸图像的分辨率。 解答：512/2或256像素/英寸。 第三章二维图形生成技术 1．一条直线的两个端点是（0，0）和（6，18），计算x从0变到6时y所对应的值，并画出结果。 解答：由于直线的方程没有给出，所以必须找到直线的方程。下面是寻找直线方程（y ＝mx＋b）的过程。首先寻找斜率： m ＝⊿y/⊿x ＝（y 2－y 1 ）/（x 2 －x 1 ）＝（18－0）/(6－0) ＝ 3 接着b在y轴的截距可以代入方程y＝3x＋b求出 0＝3（0）＋b。因此b＝0，所以直线方程为y＝3x。 2．使用斜截式方程画斜率介于0°和45°之间的直线的步骤是什么？ 解答： （1）计算dx：dx＝x 2－x 1 。 （2）计算dy：dy＝y 2－y 1 。 （3）计算m：m＝dy/dx。 （4）计算b: b＝y 1－m×x 1 （5）设置左下方的端点坐标为（x，y），同时将x end 设为x的最大值。如果 dx < 0，则x＝x 2、y＝y 2 和x end ＝x 1 。如果dx > 0,那么x＝x 1 、y＝y 1 和x end ＝x 2 。 （6）测试整条线是否已经画完，如果x > x end 就停止。 （7）在当前的（x，y）坐标画一个点。 （8）增加x：x＝x＋1。 （9）根据方程y＝mx＋b计算下一个y值。 （10）转到步骤（6）。 3．请用伪代码程序描述使用斜截式方程画一条斜率介于45°和－45°（即|m|>1）之间的直线所需的步骤。
第三章习题答案 3．1 计算机图形系统的主要功能是什么？ 答：一个计算机图形系统应具有计算、存储、输入、输出、交互等基本功能，它们相互协作，完成图形数据的处理过程。 1. 计算功能 计算功能包括： 1）图形的描述、分析和设计；2）图形的平移、旋转、投影、透视等几何变换； 3）曲线、曲面的生成；4）图形之间相互关系的检测等。 2. 存储功能 使用图形数据库可以存放各种图形的几何数据及图形之间的相互关系，并能快速方便地实现对图形的删除、增加、修改等操作。 3. 输入功能 通过图形输入设备可将基本的图形数据（如点、线等）和各种绘图命令输入到计算机中，从而构造更复杂的几何图形。 4. 输出功能 图形数据经过计算后可在显示器上显示当前的状态以及经过图形编辑后的结果，同时还能通过绘图仪、打印机等设备实现硬拷贝输出，以便长期保存。 5. 交互功能 设计人员可通过显示器或其他人机交互设备直接进行人机通信，对计算结果和图形利用定位、拾取等手段进行修改，同时对设计者或操作员输入的错误给以必要的提示和帮助。 3．2 阴极射线管由哪些部分组成？它们的功能分别是什么？ 答：CRT主要由阴极、电平控制器（即控制极）、聚焦系统、加速系统、偏转系统和阳极荧光粉涂层组成，这六部分都在真空管内。 阴极（带负电荷）被灯丝加热后，发出电子并形成发散的电子云。这些电子被电子聚集透镜聚焦成很细的电子束，在带正高压的阳极（实际为与加速极连通的CRT屏幕内侧的石墨粉涂层，从高压入口引入阳极高电压）吸引下轰击荧光粉涂层，而形成亮点。亮点维持发光的时间一般为20～40mS。 电平控制器是用来控制电子束的强弱的，当加上正电压时，电子束就会大量通过，在屏幕上形成较亮的点，当控制电平加上负电压时，依据所加电压的大小，电子束被部分或全部阻截，通过的电子很少，屏幕上的点也就比较暗。所以改变阴极和 控制电平之间的电位差，就可调节电子 束的电流密度，改变所形成亮点的明暗 程度。 利用偏转系统（包括水平方向和 垂直方向的偏转板）可将电子束精确定 位在屏幕的任意位置上。只要根据图形 的几何坐标产生适当的水平和垂直偏转磁场（或水平和垂直偏转板静电场），图 2.2CRT原理图
计算机图形学复习题及答 案 This manuscript was revised on November 28, 2020
中南大学现代远程教育课程考试模拟复习试题.及参考答案 计算机图形学 一、名词解释 1．图形 2．像素图 3．参数图 4．扫描线 5．构造实体几何表示法 6．投影 7．参数向量方程 8．自由曲线 9．曲线拟合 10．曲线插值 11．区域填充 12．扫描转换 二、判断正误（正确写T，错误写F） 1.存储颜色和亮度信息的相应存储器称为帧缓冲存储器，所存储的信息被称为位 图。（） 2．光栅扫描显示器的屏幕分为m行扫描线，每行n个点，整个屏幕分为m╳n个点，其中每个点称为一个像 素。―――――――――――――――――――――（） 3．点阵字符用一个位图来表示，位图中的0对应点亮的像素，用前景色绘制；位图中的1对应未点亮的像素，用背景色绘 制。――――――――――――――――－（） 4．矢量字符表示法用（曲）线段记录字形的边缘轮廓线。―――――――――――（） 5．将矢量字符旋转或放大时，显示的结果通常会变得粗糙难看，同样的变换不会改变点阵字符的显示效 果。―――――――――――――――――――――――――（）
6．在光栅图形中，区域是由相连的像素组成的集合，这些像素具有相同的属性值或者它们位于某边界线的内 部。―――――――――――――――――――――――（） 7．多边形的扫描变换算法不需要预先定义区域内部或边界的像素值。――――――（） 8．齐次坐标表示法用n维向量表示一个n＋１维向 量。―――――――――――――（） 9．实体的边界由平面多边形或空间曲面片组成。―――――――――――――――（） 10．平面多面体表面的平面多边形的边最多属于两个多边形，即它的表面具有二维流形的性 质。―――――――――――――――――――――――――――――――（） 11．实体几何性质包括位置、长度和大小 等。―――――――――――――――――（） 12．实体的拓扑关系表示实体之间的相邻、相离、方位、相交和包含等关系。―――（） 13．实体的扫描表示法也称为推移表示法，该表示法用一个物体和该物体的一条移动轨迹来描述一个新的物 体。――――――――――――――――――――――――（） 14．如果投影空间为平面，投影线为直线，则称该投影为平面几何投影。――――－（） 15.平面几何投影分为两大类：透视投影和平行投影。――――――――――――－ （） 16．当投影中心到投影面的距离为有限值时，相应的投影为平行投 影。――――――（） 17．当投影中心到投影面的距离为无穷大时，相应的投影即为透视投影。―――――（）
计算机图形学试题B 2011/2012学年第一学期期末试题 一、选择题（每小题5分，共30分） 1. 分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？（ ） A)512KB B) 1MB C) 2MB D)3MB 2. 在直线的 Bresenham 算法中，若直线的斜率 |m|>1 ，且 y1 2016年北京大学现代远程教育《计算机图形学》作业题 注意事项： 1.本作业题中所标注的章节均以学习指导和课件为准； 2.作业请独立自主完成，不要抄袭。 一、填空题 1．（第1章）图形是由点、线、面、体等几何要素和明暗、灰度（亮度）、色彩等非几何要素构成的，从现实世界中抽象出来的带有灰度、色彩及形状的图或形。 2.（第2章）一个计算机图形系统至少应具有计算、存储、输入、输出、交互等基本功能； 3.（第2章）光栅扫描图形显示器是画点设备，显示一幅图像所需要的时间等于显示整个光栅所需的时间，而与图像的复杂程度无（填“有”或“无”）关； 4.（第3章）在计算机图形学中，多边形有两种重要的表示方法：顶点表示和点阵表示。 5.（第3章）多边形填充的扫描线算法先求出扫描线与多边形边的交点，利用____扫描线的连续性求出多边形与扫描线相交的连续区域，然后利用多边形边的连续性，求出下一条扫描线与多边形的交点，对所有扫描线由下到上依次处理。 6.（第3章）将区域内的一点(种子)赋予给定的颜色，然后将这种颜色扩展到整个区域内的过程叫区域填充；区域的表示方法有内点表示和 边界表示两种。 7.（第4章）常用坐标系一般可以分为世界坐标系、局部坐标系、观察坐标系、设备坐标系、标准化设备坐标系。 8.（第4章）对于基本几何变换，一般有平移、旋转、反射和错切等。这些基本几何变换都是相对于 坐标原点 和 坐标轴 进行的几何变换。 9.（第4章）在三维空间中的物体进行透视投影变换，最多可能产生 3 个主灭点。 10.（第6章）根据输入数据的不同性质，图形核心系统(GKS)和三维图形系统 (PHIGS)把输入设备在逻辑上分成以下几类： 定位___设备、 笔画__设备、 定值 设备、 选择 设备、 拾取 设备、 字符串 设备。 11.（第7章）隐藏面和隐藏线的消除有两种基本的算法，一种是基于 图像空间 的方法，一种是基于 物体空间 的方法。 12.（第7章）扫描线z 缓冲器算法所用到的数据结构包括一个 多边形y 筒 、一个 边y 筒 、一个 多边形活化表__、一个 边活化表___； 13.（第8章）通常，人们把反射光考虑成3个分量的组合，这3个分量分别是_ 环境光 反射、 漫 反射和 镜面 反射。 14.（第8章）为了解决由多个平面片近似表示曲面物体的绘制问题，人们提出了各种的简单算法，其中最具代表性的两种方法： Gouraud 光亮度插值技术 和 Phong 法向量插值技术 。 15.（第9章）对于三次多项式曲线，常用四个几何条件进行描述：两端点的位置P 0=P (0)和P 1=P (1)；两端点的切矢量和；那么参数曲线的多项式表示为，其中，F 0(t )=___13223+-t t __，F 1(t )=__2332t t +-___，G 0(t )=__t t t +-232___， G 1(t )=____23t t -___。 二、选择题 1.（第2章）下列不属于图形输入设备的是____D____； A ．键盘 B. 鼠标 C. 扫描仪 D. 打印机 年级班姓名学号成绩 一、填空题（每空1分，共30分） 1、计算机图形学是用计算机建立、存储、处理某个对象的模型，并根据模型 2、计算机图形系统功能主要有计算功能、存储功能、输入功能、输出功能、 交互功能。 3、区域的表示有内点表示和边界表示两种形式。 4、字符裁剪的策略有串精度裁剪、字符精度裁剪、基于构成字符最小元素的 裁剪。 5、图形软件系统提供给用户的三种基本输入方式包括请求方式、采样方式、事件方式。 6、常见的图形绘制设备有喷墨打印机、笔式绘图机、激光打印机。 7、字符生成常用的描述方法有点阵式和轮廓式。 8、在交互式图形输入过程中，常用的控制方式有请求、样本、事件和混合四种形式。 9、用于八连通区域的填充算法可以用于四连通区域的填充，但用于四连通区域的填充算法并不适用于八连通区域的填充。 10、能够在人们视觉系统中形成视觉印象的对象称为图形。 二、不定项选择题（每题2分，共20分） 1、计算机图形显示器一般使用（A）颜色模型。 (A)RGB （B) CMY (C)HSV （D) HLS 2、计算机图形系统功能不包括（D）。 (A)计算功能（B) 存储功能 (C)交互功能（D)修饰功能 3、多边形填充算法中，正确的描述是（ABC） (A)扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序 的耗费较大 (B)边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象 素取补 (C)边填充算法较适合于帧缓冲存储器的图形系统 (D)边标志算法也不能解决象素被重复访问的缺点 4、在交互式图形输入过程中，常用的控制方式不包括（C）。 (A)样本（B)事件(C)交互（D)混合 5、下列有关平面几何投影的叙述，错误的是（D ） （A）透视投影又可分为一点透视、二点透视、三点透视 （B）斜投影又可分为斜等测、斜二测 （C）正视图又可分为主视图、侧视图、俯视图 （D）正轴测又可分为正一测、正二测、正三测 6、视频信息的最小单位是（A ） （A）帧（B）块（C）像素（D）字 7、在透视投影中，主灭点的最多个数是（C） （A）1 （B）2 （C）3 （D）4 8、扫描线多边形填充算法中，对于扫描线同各边的交点的处理具有特殊性。穿过某两条边的共享顶点的扫描线与这两条边的交点数只能计为（B ）交点： （A）0 个（B）1个 （C）2个（D）3个 9、用于减少和消除用离散量表示连续量引起的失真效果的技术称为（B）（A）走样（B）反走样（C）填充（D）以上都不是 10、分辨率为1024×1024的显示器需要（C）字节位平面数为16的帧缓存？（A）512KB （B）1MB （C）2MB （D）3MB 三、名词解释（每题3分，共15分） 1、计算机图形系统：用来生成、处理和显示图形的一整套硬件和软件。 第一章 1、试述计算机图形学研究的基本内容？ 答：见课本P5-6页的1.1.4节。 2、计算机图形学、图形处理与模式识别本质区别是什么？请各举一例说明。 答：计算机图形学是研究根据给定的描述，用计算机生成相应的图形、图像，且所生成的图形、图像可以显示屏幕上、硬拷贝输出或作为数据集存在计算机中的学科。计算机图形学研究的是从数据描述到图形生成的过程。例如计算机动画制作。 图形处理是利用计算机对原来存在物体的映像进行分析处理，然后再现图像。例如工业中的射线探伤。 模式识别是指计算机对图形信息进行识别和分析描述，是从图形（图像）到描述的表达过程。例如邮件分捡设备扫描信件上手写的邮政编码，并将编码用图像复原成数字。 3、计算机图形学与CAD、CAM技术关系如何？ 答：见课本P4-5页的1.1.3节。 4、举3个例子说明计算机图形学的应用。 答：①事务管理中的交互绘图 应用图形学最多的领域之一是绘制事务管理中的各种图形。通过从简明的形式呈现出数据的模型和趋势以增加对复杂现象的理解，并促使决策的制定。 ②地理信息系统 地理信息系统是建立在地理图形基础上的信息管理系统。利用计算机图形生成技术可以绘制地理的、地质的以及其它自然现象的高精度勘探、测量图形。 ③计算机动画 用图形学的方法产生动画片，其形象逼真、生动，轻而易举地解决了人工绘图时难以解决的问题，大大提高了工作效率。 5、计算机绘图有哪些特点？ 答：见课本P8页的1.3.1节。 6、计算机生成图形的方法有哪些？ 答：计算机生成图形的方法有两种：矢量法和描点法。 ①矢量法：在显示屏上先给定一系列坐标点，然后控制电子束在屏幕上按一定的顺序扫描，逐个“点亮”临近两点间的短矢量，从而得到一条近似的曲线。尽管显示器产生的只是一些短直线的线段，但当直线段很短时，连成的曲线看起来还是光滑的。 ②描点法：把显示屏幕分成有限个可发亮的离散点，每个离散点叫做一个像素，屏幕上由像素点组成的阵列称为光栅，曲线的绘制过程就是将该曲线在光栅上经过的那些像素点串接起来，使它们发亮，所显示的每一曲线都是由一定大小的像素点组成的。当像素点具有多种颜色或多种灰度等级时，就可以显示彩色图形或具有不同灰度的图形。 7、当前计算机图形学研究的课题有哪些？ 答：见课本P10-11页的1.4节。 北京语言大学网络教育学院 《计算机图形学》模拟试卷一 注意： 1.试卷保密，考生不得将试卷带出考场或撕页，否则成绩作废。请监考老师负责监督。 2.请各位考生注意考试纪律，考试作弊全部成绩以零分计算。 3.本试卷满分100分，答题时间为90分钟。 4.本试卷分为试题卷和答题卷，所有答案必须答在答题卷上，答在试题卷上不给分。 一、【单项选择题】(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。 1、计算机图形学与计算机图像学（图像处理）的关系是（ B ）。 [A] 计算机图形学是基础，计算机图像学是其发展 [B] 不同的学科，研究对象和数学基础都不同，但它们之间也有可相互转换部分 [C] 同一学科在不同场合的不同称呼而已 [D] 完全不同的学科，两者毫不相干 2、多边形填充算法中，错误的描述是（ D ）。 [A] 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大 [B] 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补 [C] 边填充算法较适合于帧缓冲存储器的图形系统 [D] 边标志算法也不能解决象素被重复访问的缺点 3、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.哪种情况下输出的顶点是错误的?（ C ） [A] S和P均在可见的一侧，则输出点P [B] S和P均在不可见的一侧，,则输出0个顶点 [C] S在可见一侧，,P在不可见一侧，则输出线段SP与裁剪线的交点和S [D] S在不可见的一侧，P在可见的一侧，则输出线段SP与裁剪线的交点和P 4、由k个控制顶点Pi(i=1,… k)所决定的n次B样条曲线，由（ C ）段n次B 样条曲线段光滑连接而成。 [A] k-n-2[B] k-n-1 [C] k-n[D] k-n+1 5、凸多边形窗口的二维线裁剪Cyrus-Beck算法中，若（ C ），说明P1P2与第i 条边平行。 [A] N i·(P2-P1)<0[B] N i·(P2-P1)> 0 [C] N i·(P2-P1)=0[D] N i·(P2-P1) ≠02016年春《计算机图形学》作业 (答案)
计算机图形学试卷及参考答案
计算机图形学第1_5章课后习题参考答案
计算机图形学模拟试卷一资料
