水泵的基本参数表征泵主要性能的基本参数有以下几个:
一、流量Q
流量是泵在单位时间内输送出去的液体量(体积或质量)。
体积流量用Q表示,单位是:m3/s,m3/h,l/s等。
质量流量用Qm表示,单位是:t/h,kg/s等。
质量流量和体积流量的关系为:
Qm=ρQ
式中ρ——液体的密度(kg/m3,t/m3),常温清水ρ=1000kg/m3。
二、扬程H
扬程是泵所抽送的单位重量液体从泵进口处(泵进口法兰)到泵出口处(泵出口法兰)能量的增值。也就是一牛顿液体通过泵获得的有效能量。其单位是N·m/N=m,即泵抽送液体的液柱高度,习惯简称为米。
三、转速n
转速是泵轴单位时间的转数,用符号n表示,单位是r/min。
四、汽蚀余量NPSH
汽蚀余量又叫净正吸头,是表示汽蚀性能的主要参数。汽蚀余量国内曾用Δh表示。
五、功率和效率
泵的功率通常是指输入功率,即原动机传支泵轴上的功率,故又称为轴功率,用P表示;
泵的有效功率又称输出功率,用Pe表示。它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量,所以,扬程和质量流量及重力加速度的乘积,就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率:
Pe=ρgQH(W)=γQH(W)
式中ρ——泵输送液体的密度(kg/m3);
γ——泵输送液体的重度(N/m3);
Q——泵的流量(m3/s);
H——泵的扬程(m);
g——重力加速度(m/s2)。
轴功率P和有效功率Pe之差为泵内的损失功率,其大小用泵的效率来计量。泵的效率为有效功率和轴功率之比,用η表示。
最近在一单位,接触一YORK的螺杆机,制冷量是1519KW,功率250KW,不清楚怎么计算冷却水系统冷却泵的流量及冷却塔的流量,请大师指点,冷却水进出口温差是5摄氏度
冷冻水泵流量:主机的冷冻水额定流量的1.1~1.2倍(单台工作时1.1倍,两台并联工作时取1.2倍)。
冷却水泵流量:一般为制冷主机冷却水流量的1.1倍。
冷却塔流量:主要依据是主机的冷却循环水量,一般是冷却循环水量的1.05~1.1倍(溴化锂主机取得大一点)。
制冷量是1519KW,功率250KW,两个相加,基本上就是冷却塔的散热量了,根据冷却塔的进出口温差算出流量。
根据设置阻力选泵。取安全系数。
一、1519+250=1769KW(冷却塔热量)
二、1769/(4.18X5)=84.6L/S=304.5M3/h(流量)
三、84.6*1.1=93L/S=334.8M3/h(冷冻水流量)
四、84.6*1.2=101L/s=363.6M3/h(冷却水流量)
如果冷却水温是30-35的,那冷却水塔必须是
五、84.6*1.5=127L\S=457.2M3/h(水塔流量)
1.5的系数是因为国内冷却塔的标准产品都是32-37度,有些螺杆机或水冷柜机的产品参数是30-35度
其中Q的含义:如果是计算冷冻水泵流量,Q就是制冷量;如果是计算冷却水流量,Q就是冷凝器热负荷(可以近似保守地估算为1.3×制冷量460KW)。
确定扬程后如何选择水泵型号和规格?
提问者:myhsp - 一级
答复共2 条
貌似还需要知道流量,还有使用介质,和工作环境。
回答者:shark12ch - 二级2008-6-3 15:54
这是我看到一篇关于水泵选型资料
-----水泵选型索引-----
所谓水泵的选取计算其实就是估算(很多计算公式本身就是估算的),估算分的细致些考虑的内容全面些就是精确的计算。
特别补充一句:当设计流量在设备的额定流量附近时,上面所提到的阻力可以套用,更多的是往往都大过设备的额定流量很多。同样,水管的水流速建议计算后,查表取阻力值。
关于水泵扬程过大问题。设计选取的水泵扬程过大,将使得富裕的扬程换取流量的增加,流量增加才使得水泵噪音加大。特别的,流量增加还使得水泵电机负荷加大,电流加大,发热加大,“换过无数次轴承”还是小事,有很大可能还要烧电机的。
另外“水泵出口压力只有0.22兆帕”能说明什么呢?水泵进出口压差才是问题的关键。例如将开式系统的水泵放在100米高的顶上,出口压力如果是0.22MPa,就这个系统将水泵放在地上向100米高的顶上送,出口压力就是0.32MPa 了!
-----水泵扬程简易估算法-----
暖通水泵的选择:通常选用比转数ns在130~150的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍(单台取1.1,两台并联取1.2。按估算可大致取每100米管长的沿程损失为5mH2O,水泵扬程(mH2O):Hmax=△P1+△P2+0.05L (1+K)
△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长
K为最不利环路中局部阻力当量长度总和和与直管总长的比值,当最不利环路较长时K值取0.2~0.3,最不利环路较短时K值取0.4~0.6
这是我在某篇文章中摘抄下来的。在实际应用中也经常使用这个公式,我个人认为这是一个很好的公式,所以值得推广。不知道大家对这个公式有何高见,愿闻其详。
-----冷冻水泵扬程实用估算方法-----
这里所谈的是闭式空调冷水系统的阻力组成,因为这种系统是最常用的系统。
1.冷水机组阻力:由机组制造厂提供,一般为60~100kPa。
2.管路阻力:包括磨擦阻力、局部阻力,其中单位长度的磨擦阻力即比摩组取决于技术经济比较。若取值大则管径小,初投资省,但水泵运行能耗大;若取值小则反之。目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内,管径较大时,取值可小些。
3.空调未端装置阻力:末端装置的类型有风机盘管机组,组合式空调器等。它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的,许多额定工况值在产品样本上能查到。此项阻力一般在20~50kPa范围内。
4.调节阀的阻力:空调房间总是要求控制室温的,通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大,则阀门的控制性能好;若取值小,则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>0.3,于是,二通调节阀的允许压力降一般不小于40kPa。
根据以上所述,可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失,也即循环水泵所需的扬程:
1.冷水机组阻力:取80 kPa(8m水柱);
2.管路阻力:取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa;取输配侧管路长度300m与比摩阻200 Pa/m,则磨擦阻力为300*200=60000 Pa=60 kPa;如考虑输配侧的局部阻力为磨擦阻力的50%,则局部阻力为60 kPa*0.5=30 kPa;系统管路的总阻力为50 kPa+60 kPa+30 kPa=140 kPa(14m水柱);
3.空调末端装置阻力:组合式空调器的阻力一般比风机盘管阻力大,故取前者的阻力为45 kPa(
4.5水柱);
4.二通调节阀的阻力:取40 kPa(0.4水柱)。
5.于是,水系统的各部分阻力之和为:80 kPa+140kPa+45 kPa+40 kPa=305 kPa(30.5m水柱)
6.水泵扬程:取10%的安全系数,则扬程H=30.5m*1.1=33.55m。
根据以上估算结果,可以基本掌握类同规模建筑物的空调水系统的压力损失值范围,尤其应防止因未经过计算,过于保守,而将系统压力损失估计过大,水泵扬程选得过大,导致能量浪费。
[摘自liudingwei水泵扬程的计算方式]
-----水泵扬程设计-----
(1)冷、热水管路系统
开式水系统
Hp=hf+hd+hm+hs (10-12)
闭式水系统
Hp=hf+hd+hm (10-13)
式中hf、hd——水系统总的沿程阻力和局部阻力损失,Pa;
hm——设备阻力损失,Pa;
hs——开式水系统的静水压力,Pa。
hd/ hf值,小型住宅建筑在1~1.5之间;大型高层建筑在0.5~1之间;远距离输送管道(集中供冷)在0.2~0.6之间。设备阻力损失见表10-5。
(2)冷却水管路系统
1)冷却塔冷却水量
设备阻力损失
设备名称阻力(kPa)备注
离心式冷冻机
蒸发器30~80 按不同产品而定
冷凝器50~80 按不同产品而定
吸收式冷冻机
蒸发器40~100 按不同产品而定
冷凝器50~140 按不同产品而定
冷却塔20~80 不同喷雾压力
冷热水盘管20~50 水流速度在0.8~1.5m/s左右
热交换器20~50
风机盘管机组10~20 风机盘管容量愈大,阻力愈大,最大30kPa左右
自动控制阀30~50
冷却塔冷却水量可以按下式计算:
(10-14)
式中Q——冷却塔排走热量,kW;压缩式制冷机,取制冷机负荷1.3倍左右;吸收式制冷机,去制冷机负荷的2.5左右;
c——水的比热,kJ/(kg? oC),常温时c=4.1868 kJ/(kg?oC);
tw1-tw2——冷却塔的进出水温差,oC;压缩式制冷机,取4~5 oC;吸收式制冷机,去6~9 oC。
2)水泵扬程
冷却水泵所需扬程
Hp=hf+hd+hm+hs+ho
式中hf,hd——冷却水管路系统总的沿程阻力和局部阻力,mH2O;
hm——冷凝器阻力,mH2O;
hs——冷却塔中水的提升高度(从冷却盛水池到喷嘴的高差),mH2O;
ho——冷却塔喷嘴喷雾压力,mH2O,约等于5 mH2O。
摘自《简明空调设计手册》
管径长约300,比摩阻选200Pa/m
则H1=300×200 Pa=6mH2O
局部阻力取0.5则H2=0.5×6=3mH2O
制动控制阀H3=5mH2O
机组压降H4=50Kpa=5mH2O
换热器压降H5=4mH2O
总扬程h=1.2H=(6+3+5+5+4)=28.8 mH2O
故选择循环泵G=87 m3/h H=32 mH2O N=17.5Kw n=1450rpm
2、定压泵的选择:
定压点为最高点加5m H2O
H=32+5=37m H2O
建筑物水容量取1.3L /建筑平米
Vc=11000×1.3=14300L=14.3 m3
小时流量取Vc之10%
则G=0.10×14.3=1.43m3/h
故定压泵取2 m3/h H=37m n=1450rpm
中央空调设计中如何合理选择水泵的扬程
空调系统中的水泵总是与特定的管路相连,其工作状态点由水泵的性能曲线与管路的特性曲线共同决定(见图1)。
在设计空调水系统时应进行必要的水力计算,根据设计流量计算出在该流量下管路的阻力,以确保选用水泵的扬程合理。在对流量和扬程乘以一定的安全裕量后,进行水泵的选择。有些设计人员未进行设计计算,认为扬程大一些保险,或因选不到合适型号的泵而选用扬程过大的泵,导致所选择的水泵不能满足要求,或者造成运行费用增加,甚至水泵不能正常工作,对此我们进行如下分析:
如图2,曲线I为管路的特性曲线,流量Qa是系统设计流量,在此流量下,管路的阻力为Ha,即水泵的扬程为Ha,应选用性能曲线如图中曲线1所示的水泵,使工作点落在水泵性能曲线1和管路特性曲线I的交点A上。但若未进行水力计算或为求保险而使所选水泵扬程过大,实际选用了额定流量为Qa,扬程为Hc的性能曲线为2的水泵的话,若不对管路进行调节,则水泵的工作点将移至曲线2和I的交点B处,则此时系统中的水流量将大于设计流量Qa,达到Qb,系统中出现大流量小温差的工作情况,且由于泵2的扬程大于泵1。其所配电机功率也大,使得能源消耗增多,运行不经济。如某工程,设计选用离心冷冻机一台,水流量为181m3/h,配用两台循环水泵,一用一备,计算得设计流量下系统最大阻力为24m水柱高度,若采用上海凯泉KQL系列单级立式离心泵的话,可选用KQL150/300-22/4
型(水泵参数见表1),由管路特性曲线和水泵性能曲线可知:水泵的工作点将为流量190m3/h,扬程27m,水泵轴功率19KW;但若认为扬程大些保险而选用KQL150/400-45/4(水泵参数见表1),则作图可知:水泵的工作点为流量250m3/h,扬程46m,水泵轴功率44KW,从水泵轴功率的对比可以看出,两者耗电量相差甚远。
对已配置好电动机的水泵来说,其电动机额定功率是一定的,轴功率随着水泵的工作状态点的变化而变化,当流量大于额定流量时,就会出现水泵轴功率大于电动机的额定功率,也就是电动机过载的情况,当然,水泵厂为水泵配置电动机会适当考虑过载的问题,配置的电动机会大一些,但是,当流量增大很多,过载严重的时候,同样可能出现损坏电动机的情况。
为了保证流量等于设计流量Qa,则应改变管路的特性曲线,通过关小水泵出口的阀门,使管路特性曲线由I变为II,使水泵的工作点落在曲线2和II的交点C处,此时流量Qc=Qa,扬程Hc>Ha,这种做法可以使系统流量满足要求,且电动机不发生过载现象。根据泵的轴功率N=γQH/η(式中N为泵的轴功率W,γ为输送液体的容重N/m3,Q为流量m3/S,H为扬程m,η为效率),水泵的一部分功率由于阀门的节流阻力ΔH=Hc-Ha而浪费,加大了能量的损失,这是非常不经济的。同样以上例来说明,如果选用了KQL150/400-45/4型水泵,为使流量保持设计流量181m3/h,则应通过调节阀门改变管路特性曲线,使水泵的工作点落在流量181m3/h,扬程51m的点上,此时水泵轴功率为34W,阀门上消耗的阻力为51-24=27m,能量浪费严重。
另外,由于国产阀门调节性能较差,很难平稳地调节水泵的扬程。有可能出现阀门开大一些,电动机就过载,而关小一些流量就不够的情况。
水泵的扬程该怎么计算
水泵的总扬程H包括吸水扬程H1、上水扬程H2和所有的管道水头损失h。
用公式表示H=H1+H2+h 管道水头损失h = S L Q^2,有时还得考虑局部水头损失。
而泵的流量Q要根据用水要求而定,有了流量Q 和总扬程H 就可以选择水泵型号。
水泵的有效功率为N=pgQH
水泵的轴功率 N1=pgQH/m ,式中m为水泵的效率。
H=(P2-P1)/(p*g)+(h2-h1)+[(v2*v2)-(v1*v1)]/2*g
其中:
H是实际扬程
P是法兰处压力,P1进口,P2出口
p是液态密度
g是重力加速度
h2是大地到出口法兰高度
h1是大地到进口法兰高度
v是液体流速,v1是进口,v2是出口
水泵的扬程如何选择
有一个8层,总高度25米的公寓,采用从地面往上供应热水的方式,请问一下,水泵的扬程该如何选择?
出水压力有多大才能保证楼顶住户的水压
各答案:1
25m +沿程损失的1.15倍+出口压力
各答案: 2 yanjie277281734
我觉得不因该是25m这么简单,应该是管道最不利点与泵吸水口之间的高差。
热水的粘滞系数比较大,管道水头损失不妨取大一些。沿程损失的1.3倍应该不算多,
出口压力应该理解成用水器具所需的水头(取最大的那个)
各答案: 3 yanjie277281734
出口压力,应该据用水的设备确定,如果有淋浴的话,应不小于10m,没有的话,也不应小于5m
各答案: 4
应该还有水泵的水头损失吧
热水嘛
2米够了,
也就是25+2+管道水头*1.3+出流水头
不知道你吸水管与水泵的高差了哈
各答案: 5
热水的计算没有那么简单的,你要看热水系统的最不利点在哪里,计算回路啊,他们说的计算冷水还可以。先计算最不利点回路损失(热水系统中高度最高管线最长点),然后还得加保护水头2~4m
各答案: 6
再考虑一点阀门水头损失和富裕水头就OK了建议在用yanjie277281734 的基础上再加5m
再加2 水泵本身的损失
总结:同意高人的观点,水泵扬程为水泵出口到顶层最高点用水点的高差加上整个系统的沿程阻力和局部阻力的1.15倍,还要加上最不利用水点的出水压力,同时选水泵时要考虑水泵的特性曲线。
25高度+2水泵水头+5保护水头+管道沿程损失*1.3+出口压力5(若喷淋取10)
实例:1
水泵扬程计算
100t/h水泵,输送高度约3米,DN100管线长度约20米,阀门、弯管、变径若干(都有四五个),水泵扬程该选多少?
问题补充:清水泵,不是潜水泵,要求后面输出流量稳定在100t左右,扬程最小多少?
答:管路损耗扬程,每米按300Pa计算,阀门、弯管、变径每只损耗50Pa,总损耗300*20+20*15=6300Pa即0.063公斤,损耗0.63米扬程,所以总扬程为3+0.63=3.63米,所以扬程选5米的就够了。
实例:2
水泵最小扬程计算?
悬赏分:0 - 解决时间:2010-3-11 10:51
已知水泵轴线标高140m,吸水面标高120m,上水池液面标高180米,吸入管总阻力0.7m,压出管总阻力1.7m,求水泵的最小扬程?
应把离心式水泵轴线降低到标高124m,
水泵最小扬程 H = (180-120)+0.7+1.7 = 62.4 m
实例:3
水泵扬程是怎么叠加计算的?
悬赏分:0 - 解决时间:2009-8-9 10:18
补水箱在80米高处,补水泵安装在地面上,{进口压力8公斤},要使主管网压力保持12公斤{120米},我现在选用40米扬程补水泵可以吗?能保持多少?
不行,因为不能要求12公斤,我们就弄12公斤,这不但要考虑到管网的压力流失,还考虑到,我们为了维持12公斤压力总不能叫水泵一直工作吧。
所以我推荐你选择个扬程60米的,把压力打到13-14公斤,这样可以停止水泵工作。等压力低于12公斤,水泵再启动增压。这才符合现实使用要求。
实例:4
计算水泵扬程和管径计算。
悬赏分:50 - 解决时间:2008-11-21 09:23
水平管网(+0.0m),22个用点,每个点距离水平管网(-3.5M),泵离水平管网+10m,水箱与泵在同在水平面上。
管网流量10T/H,流速控制在2~3m/s ,请问用多大的管子??
问题补充:
水平管网200m.
该水为循环水,请问水从水平管网到用点的3.5M和用点回水平管网3.5M,一共22个点,这段的管路损耗或压头损失如何计算?
取流速在2m/s,流量10T/H(27.8*10^-4m^3/S)时管径最大,3.14*R^2*2=27.8*10^-4m^3 R=21mm,D=42。所以你可以选用DN40或DN50的管子;
如果你的水不作循环,可以不用水泵。
如果是循环水,扬程主要虑管路损耗,管路按200m计算(每米按300Pa)损失6m扬程,所以选择在10m以上就够了。
你的用水点是什么设备?用水点的压力损耗厂家都是标出来的,0.01MPa损失1m扬程,用水点是并联的就等于单台损耗,串联就全部加起来,总扬程等于管路与设备损耗的扬程乘以一个安全系数就可以了。泵头损失是机械能与电能转换效率的问题。
循环水泵选型—美宝环保 循环水泵广泛用于冶金、电站、发电厂、轻纺、化工等领域,在管路或封闭回路中的水循环或热换介质的输送系统中所应用的循环水泵。但是循环水泵选型是很多人的难题,下面美宝环保给大家分享循环水泵选型依据,帮助大家选出合适的循环水泵。 循环水泵选型选型依据,应根据工艺流程,给排水要求,从五个方面加以考虑,既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。 1、流量是选循环水泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。选择循环水泵时,以较大流量为依据,兼顾正常流量,在没有较大流量时,通常可取正常流量的1.1倍作为较大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据,一般要用放大5—10余量后扬程来对循环水泵进行选择。 3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,气蚀余量计算和合适循环水泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向,吸如侧较低液面,排出侧较大液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多,如液体的操作T饱和蒸汽力P、吸入侧压力PS、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、循环水泵的位置是固定的还是可移的。 上面5点是循环水泵选型依据,可以从哪些方面入手选型。根据美宝环保经验,目前的循环水泵大多采用无泄漏磁力泵。
目录 摘要 绪论 1.矿山排水设备的组成 2.矿山排水系统的要求 3.设计的指导思想 4.有关的方针政策 5. 设计原始资料的估似 第一章.设计必备的原始资料和设计任务 1.1设计原始资料 1.2设计任务 第二章.初选排水系统 第三章.设备选型 3.1定水泵参数、选择水泵型号和台数 3.2选择水管 3.3水泵装置的工况 3.4筛选方案、校验计算 第四章. 确定泵房、水仓和管子道尺寸并绘制泵房布置图4.1估算泵房尺寸 4.2经济计算 4.3确定泵房、水仓和管子道尺寸 第五章.论述水泵注水方式及底阀泄漏与防治 5.1水泵的注水方式 5.2水泵底阀产生泄漏的原因 5.3消除和防止水锤破坏作用的措施 5.4水泵底阀堵塞的防治 参考文献
矿井主排水设备选型设计 摘要: 认真分析题目要求,根据矿井安全生产的政策,法规,应用历史设计经验,结合煤炭行业发展现状,确定以严格遵守《矿井安全规程》和《煤矿工业设计规范》所规定的有关条款为依据,以安全可靠为根本,以投入少、运行费用低为原则的设计指导思想。 根据设计任务书所提供资料,拟估矿井条件,确定矿井对排水系统的具体要求:通过多种渠道掌握给排水行业最新信息,初步选择排水方案并对设备选型,进行相关计算,确定设备工况;校验水泵的稳定工作条件、经济运行条件,排除不合理方案。对所剩方案进行经济核算,以吨水百米费用和初期投入为指标筛选出最终方案。 选择系统配套附件,根据各设备外形尺寸及安装要求,并考虑其运行条件,最终确定泵房及管路的布置图。 最后对水泵的充水方式及底阀泄漏与防治进行专题论述。 关键字:矿山设备排水排水选型设计
绪论 在矿井建设和生产过程中,从各种渠道来的水源源不断地涌入矿井,如果不及时排除,必将影响煤矿的安全生产。因此,必须设置水泵,把涌入矿井的水及时从井下排至地面。另外,由于煤矿地质条件复杂,有可能遭到突然大量涌水而淹没矿井,这时需要排水设备抢险排水,以尽快恢复矿井生产。总之,矿井排水始终伴随着煤矿建设好生产,直至矿井报废,才能完成它的历史使命。因此,矿井排水是煤矿建设和生产中不可缺少的一部分,它对保证矿井正常生产起着非常重要的作用。 在煤矿地下开采过程中,由于地层含水的涌出,雨雪和江河水的渗透,水砂充填和水力采煤的井下供水,使得大量的水昼夜不停的汇集于井下。这些水给矿井的正常生产带来了很大的危险,为保证矿井的正常生产必须随时将涌入矿井的水排出,这项任务是由矿井排水设备来完成的。
北苑宾馆酒店改扩建项目 选型方案 一、工程概况: 建筑情况:24层1栋;-3F-2F为低区(标高5.1m)由市政自来水直接供给,3F-12F为中区(标高42.69m),13F-24F为高区(标高83.19m),由位于地下泵房(标高-13.2m)的无负压设备加压供给,高峰期自来水压力0.2MPa。 生活用水加压区用水卫生器具: 中区:洗手盆223个,淋浴器178个,浴缸160个。 高区:洗手盆204个,淋浴器195个,浴缸195个。 现制作选型方案。 二、设计依据及产品的技术标准 1.客户提供的基本要求 2.《民用建筑电气设计规范》(JGJ/T16-92) 3.《建筑防雷设计规范》(GB50057-94) 4.《泵站设计规范》(GB/T50265-97) 5.《低压成套开关设备和控制设备》(GB7251-1997) 6.《电力装置的继电保护及自动装置设计规范》 7.《电力装置的电气测量仪表设计规范》 8.《通用用电设备配电设计规范》 9.建筑给水排水设计规范(GB50015-95) 10.给水排水设计手册·第2册 11.上海艺迈《罐式增压稳流给水设备企业标准》 三、选型方案 1、中区宾馆流量计算 根据宾馆参数计算需要加压供水的流量,洗手盆223个,淋浴器178个,浴缸160个,现按3.6.5式计算出所需小时流量:
以下为流量计算方式: Q= (3.6.5) 式中 Q ——计算管段的给水设计秒流量(L/S); Ng ——计算管段的卫生器具给水总当量; a ——根据建筑物用途而定的系数;(查表3.6.5 得到a为2.5) 中区Ng=492.75 代入公式得设计小时用水流量为: 中区宾馆流量Q=11.10L/S*3.6=39.96m3/h 2、高区宾馆流量计算 根据宾馆参数计算需要加压供水的流量,洗手盆204个,淋浴器195个,浴缸195个,现按3.6.5式计算出所需小时流量: 以下为流量计算方式:
水泵的选型和总扬程的 计算 文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
水泵的选型和总扬程的计算 水泵铭牌上的扬程称“额定扬程”(这时水泵的效率最高),对一台水泵而言,扬程不是一个常数,当水泵的转速不变时,扬程一般随水泵流量的增加而减小,在中、小比转数范围内,流量的增加幅度比扬程的减小幅度大。因此,水泵的轴功率及电机电流随水泵流量的增加而增大,如果超过1.2倍时,则容易烧毁电机。 的概念在选择水泵扬程时,必须清楚水泵总扬程H和水泵净扬程H 1 (又叫实际扬程、几何扬程、地形扬程)是指及它们的关系。净扬程H 1 进水面至出水口中心(或排水面)间的垂直距离。水泵总扬程为: H=H1+h+V2/2g 式中:H——水泵总扬程; ——水泵净扬程; H 1 h——管路损失扬程; V2/2g——泵出水口处的动能损失水头。 其中h项的计算比较麻烦,下表列出了每100米的钢管管路损失扬程(米)供参考。(塑料管的管损约为钢管的0.7倍,胶管的管损与钢管基本相同,铸铁管损为钢管的1.4倍)
从上表查出的数除以100,再乘以管路的长度(米)就得到所求的h 损失扬程。 动能损失水头V2/2g对于不同管径为流量的函数,不同管径的数值见表 例如,确定一眼深水井的动水位为85m,涌水量为50m3/h,输水管路长度110m,公称内径为75mm的钢管,试计算水泵总扬程。从表中查出每100m管损为15m,那么管损 h=110÷100×15=16.5m V2/2g=0.0002015 Q2≈0.5m 所以总扬程 H=85+16.5+0.5=102m 选择水泵时水泵的额定扬程应为总扬程的1~1.1倍,就上面例子而=(1~1.1)×H=102~112.2m 言,H 泵 查说明书型号为200QJ50-150/7-25 需要说明的是,每种泵都有一个适用范围,一般扬程允许在 0.9~1.05倍额定扬程范围内使用,流量在0.7~1.2倍额定流量范围内使用。 为保证电泵的起动顺利和正常运转,要求变压器负载功率不应超过其额定容量的75%。变压器至水泵负载点的距离应尽量缩短,对于功率大于
中央空调循环水泵选择方法介绍 一问题的提出 在中央空调系统中,循环水泵夏季输送冷冻水,冬季输送热水至空调末端装置。工程设计应按照空调系统水流量和系统阻力选择性能良好的水泵。有关暖通空调设计手册都有详细设计计算方法。问题在于实际工程设计时,某些工程师未按照计算方法进行设计计算,而是凭经验想当然,对系统以及某些空调设备、配件等新产品缺乏认真研究,结果导致所选择的水泵不能满足要求,或者造成运行费用增加,甚至水泵不能正常工作,这不得不引起空调设计者的高度重视。 二理论分析 空调系统水流量的大小由负荷及供回水温差确定,系统阻力通过水力计算求得。按流量和阻力选择的水泵,运行时应处于高效区,其工作点为水泵性能曲线和管路特性曲线的交点,如图1中A点。而工程中选择的水泵常常出现两种不正常情况。 1)设计时比较保守,水系统实际流速取值较低,估算系统阻力较大,导致选水泵时扬程加 大,使所选择的循环水泵扬程比设计流量下的系统阻力大得多。如图2: 流量QA是系统设计流量,在此流量下水泵扬程为HB即可。实际选择的水泵扬程为HS。为了保证QA,则要改变管路特性,即通过关小水泵进出口的阀门,使管路特性曲线由Ⅰ变为Ⅱ。显然,ΔP=HB-HA完全通过阀门节流,这是非常不经济的,也是工程中需避免出现的情况,如果冬季运行采用同一套泵工作,由于流量变小,节流更严重,就更不经济,甚至造成水泵工作点不稳定。
2)设计过于自信,对空调系统阻力估算偏小,所选泵扬程小于设计流量下系统阻 力。如图3所示: 设计工作点为A,水泵流量为QA,扬程为HA。水泵实际运行时管路特性曲线不是Ⅰ,而是Ⅱ,运行工作点为B,流量QBA,且B点不在水泵高效区。显然这比第一种情况更为不利。解决的唯一办法只能更换水泵。 三工程实例 例1 甲工程为一单体高层建筑,建筑高度29m,泵房设在主楼地下室。设计选用进口开利离心式冷冻机一台,制冷量为1163 kW,配用2台循环水泵,1用1备,水泵参数见表1。 刚开始调试运动时,发现水泵电机电流过大,水泵出水管振动厉害,且有异常声音。水泵扬程仅为0.28MPa,电机电流I=115A。分析原因,为分集水器压差仅为0.13MPa,所选水泵扬程偏大。此时水泵工作点为低扬程大流量,电机严重超载;水泵气蚀严重,管路抖动厉害,声音异常;关小水泵和冷冻机蒸发器进、出口阀门,保证蒸发器进出口要求的压差Δp=(92±5)kPa,使水泵恢复正常工作。此时测试数据如表2(原泵)。 设计工作点为A,水泵流量为QA,扬程为HA。水泵实际运行时管路特性曲线不是Ⅰ,而是Ⅱ,运行工作点为B,流量QBA,且B点不在水泵高效区。显然这比第一种情况更为不利。解决的唯一办法只能更换水泵。三工程实例 例1 甲工程为一单体高层建筑,建筑高度29m,泵房设在主楼地下室。设计选用进口开利离心式冷冻机一台,制冷量为1163 kW,配用2台循环水泵,1用1备,水泵参数见表1。 刚开始调试运动时,发现水泵电机电流过大,水泵出水管振动厉害,且有异常声音。水泵扬程仅为0.28MPa,电机电流I=115A。分析原因,为分集水器压差仅为0.13MPa,所选水泵扬程偏大。此时水泵工作点为低扬程大流量,电机严重超载;水泵气蚀严重,管路抖动厉害,声音异常;关小水泵和冷冻机蒸发器进、出口阀门,保证蒸发器进出口要求的压差Δp=(92±5)kPa,使水泵恢复正常工作。此时测试数据如表2(原泵)。
IS 、ISR、ISY系列单级离心泵 叶轮扬程转速效率必需汽蚀余 轴功率配用电机量 流量 型号型式H(m) n E(%) (NPSH)r(m) N(KW) 型号/KW (M3/h) (L/S) (r/min) O 12.5 3.47 20 60 2 1.13 90L-2/2.2 A 11.9 3.31 18.2 58 2 1.02 50-32-125 2900 B 11.2 3.1 15.9 56 2 0.86 90S-2/1.1 C 10.4 2.88 13.8 54 2 0.72 802-2/1.1 O 6.3 1.74 5 54 2 0.16 50-32- A 6 1.67 4.6 52 2 0.14 1450 801-4/0.55 125(J) B 5.6 1.56 4 50 2 0.12 C 5.2 1.45 3.5 48 2 0.1 O 12.5 3.47 32 54 2 2.02 100L-2/3 A 11.4 3.16 26.6 52 2 1.59 50-32-160 2900 B 10.1 2.81 21 50 2 1.16 90L-2/2.2 C 9 2.51 16.7 45 2 0.91 90S-2/1.5 O 6.3 1.75 8 48 2 0.29 50-32- A 5.7 1.59 6.7 45.5 2 0.23 1450 801-4/0.55 160(J) B 5.1 1.42 5.3 42 2 0.17 C 4.6 1.26 4.2 38 2 0.14 O 12.5 3.47 50 48 2 3.54 132S1— A 12.1 3.37 47 47 2 3.3 2/5.5 50-32-200 2900 B 11.7 3.23 43.2 46.2 2 2.96 112M-2/4 C 10.9 3.02 37.7 45.2 2 2.47 O 6.3 1.74 12.5 42 2 0.51 50-32- A 6.1 1.7 11.8 41.5 2 0.47 802-4/0.75 1450 200(J) B 5.9 1.63 10.8 40.7 2 0.42 C 5.5 1.52 9.4 39.5 2 0.36 801-4/0.55 O 12.5 3.47 80 38 2 7.16 A 11.6 3.22 68.9 37.5 2 5.8 160M1-2/11 50-32-250 2900 B 10.8 3 59.7 36.3 2 4.84 C 10 2.78 51.2 35 2 3.98 132S2-2/7.5

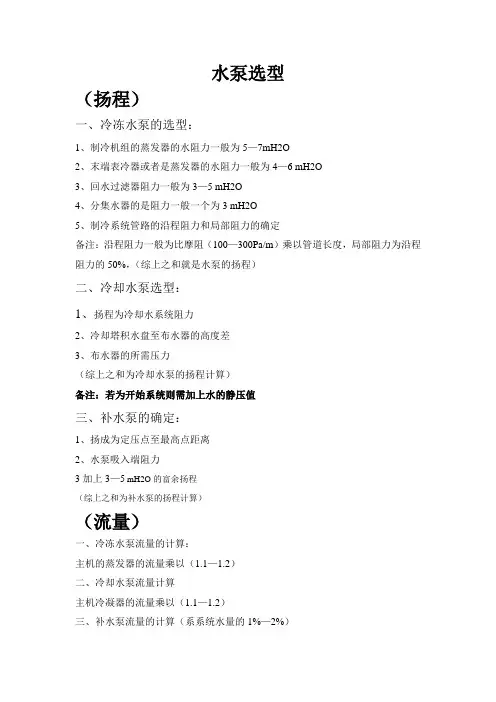

空调系统水泵的选型 第一步:水泵流量的确定 1.冷却水流量:一般按照产品样本提供数值选取,或按照如下公式进行计算,公式中的Q为制冷主机制冷量 L(m3/h)= Q(kW)/(4.5~5)℃x1.163X(1.15~1.2) 2.冷冻水流量:在没有考虑同时使用率的情况下选定的机组,可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率,建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。 L(m3/h)= Q(kW)/(4.5~5)℃x1.163 第二步:水系统水管管径的计算 在空调系统中所有水管管径一般按照下述公式进行计算: D(m)=√L(m3/h)/0.785x3600xV(m/s) 公式中: L----所求管段的水流量(第一步已计算出) V----所求管段允许的水流速 流速的确定:一般,当管径在DN100到DN250之间时,流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时,流速可再加大。进行计算是应该注意管径和推荐流速的对应。 目前管径的尺寸规格有:DN15、DN20、DN25、DN32、DN40、
DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600 注意:一般,选择水泵时,水泵的进出口管径应比水泵所在管段的管径小一个型号。例如:水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。 第三步:水泵扬程的确定 以水冷螺杆机组为例: 冷冻水泵扬程的组成 1.制冷机组蒸发器水阻力:一般为5~7mH2O;(具体值可参看产品样本) 2.末端设备(空气处理机组、风机盘管等)表冷器或蒸发器水阻力:一般为5~7mH2O;(据体值可参看产品样本) 3.回水过滤器阻力,一般为3~5mH2O; 4.分水器、集水器水阻力:一般一个为3mH2O; 5.制冷系统水管路沿程阻力和局部阻力损失:一般为7~10mH2O; 综上所述,冷冻水泵扬程为26~35mH2O,一般为32~36mH2O。 注意:扬程的计算要根据制冷系统的具体情况而定,不可照搬经验值! 冷却水泵扬程的组成 1.制冷机组冷凝器水阻力:一般为5~7mH2O;(具体值可参看产品样本) 2.冷却塔喷头喷水压力:一般为2~3mH2O
XBD单级消防泵与多级消防泵的选型 大多数消防水源提供的消防用水,消防泵都需进行加压,以满足灭火时对水压和水量的要求。水泵由于设置、维护不当产生故障势必影响灭火救援,造成不必要的损失. 消防泵与生活水泵和生产水泵相比性能上应有较高的要求,但我国现行规范对消防水泵的性能和测试要求没有做出较详细的特别规定,致使消防水泵在选用时无据可查,出现了多种问题。 美国对消防泵的性能要求是:消防泵的最大流量应为设计值的150%,扬程不小于选定工作点扬程的65%,关闭水泵时的扬程不大于选定工作点扬程的140%,稳压泵流量为1—2L/S,扬程为消防泵扬程的1.1—1.2倍。 同时规定在消防泵出水管上应设测量用流量计,流量计应能测试水泵选定流量的175%,消防泵在出水管上应设直径大于89mm的压力表。建议关关部门参照美国标准对我国的消防泵设计、选用提出更有针对性、更明确的要求,以便在对消防泵的选用、检测过程中有据可依。 对消防泵的性能规定如下:水泵出流量为选定工作点的流量的150%时,其扬程不小于选定的工作点的扬程的65%,关闭水泵时的扬程不大于选定工作点扬程的140%。其实际是规定了水泵的性能曲线是一条平滑的曲线。我国规范对消防水泵没有详细的规定,致使消防水泵的选用上有不少出入。建议设计人员在设计时参考NFPA20的规定。 《高规》和《建规》对消防水泵的性能没有测试要求,NFPA20规定消防泵在出水管上设测量用流量计。流量计应能测试水泵选定流量的175%,消防泵在出水管上应设直径大于89mm的压力表,这样水泵安装后可全面测试水泵的性能,以便得知是否能满足设计要求。建议设计人员在设计中考虑这个问题。 消防给水系统稳压是系统平时维持压力的水泵,对系统起着监护作用和使系统具有自动控制的功能。稳压泵的压力可根据系统压力而确定,一般稳压泵的压力可根据系统压力而确定,一般稳压泵的压力比主泵高0.1Mpa—0.2Mpa,或者稳压泵压力为主泵的1.1倍—1.2倍。但对于稳压泵流量的确定就有不同的说法。《高规》第7.4.8条增压设施应符合下列规定:对消火栓给水系统不应大于5L/S;对自动喷水系统不应大于1L/S。美国NFPA20《StandandfortheInstallationofCentrifugalFirePumps》(1996Edition)规定稳压泵(PressureMaintenanPumps/JoceyPumps/Make—UpPumps)的流量不少于系统正常条件下的泄漏量,压力应能足够维持系统所需的压力。显然我国规定了稳压泵的流量的上限,而美国规定了稳压泵的下限。我国的稳压泵的流量设置要求是能满足1个消防单元的用水量,美国是系统的泄漏水量。 自动喷水系统target=_blank>管道的泄漏水量按国家《采暖与卫生工程施
冷冻水泵: 在冷冻水环路中驱动水进行循环流动的装置。我们知道,空调房间内的末端(如风机盘管,空气处理机组等)需要冷水机组提供的冷水,但是冷冻水由于阻力的限制不会自然流动,这就需要水泵驱动冷冻水进行循环以达到换热的目的。 冷却水泵: 在冷却水环路中驱动水进行循环流动的装置。我们知道,冷却水在进入冷水机组后带走制冷剂一部分热量,而后流向冷却塔将这部分热量释放掉。而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。外形同冷冻水泵。 如图: 补水泵:
空调补水所用装置,负责将处理后的软化水打入系统中。外形同上水泵。 常用的水泵有卧式离心泵和立式离心泵,它们都可以用在冷冻水系统,冷却水系统和补水系统中。对于机房面积大的地方可以用卧式离心泵,对于机房面积较小的地方可以考虑使用立式离心泵。 水泵型号简介: 例:250RK480-30-W2 含义: 250:进口直径250(mm); RK:供暖空调循环泵; 480:设计流量点480m3/h; 30 :设计扬程点30m; W2 :泵安装型式(见安装型式图)。 水泵并联运行情况: 由上表可见:水泵并联运行时,流量有所衰减;当并联台数超过3台时,衰减尤为厉害。故建议: 1.选用多台水泵时,要考虑流量的衰减,一般附加5%~10%的裕量。 2.水泵并联不宜超过3台,即进行制冷主机选择时也不宜超过三台。
3. 大中型工程应分别设置冷,热水循环泵。 一般,冷冻水泵和冷却水泵的台数应和制冷主机一一对应,并考虑一台备用。补水泵一般按照一用一备的原则选取,以保证系统可靠的补水。 水泵铭牌一般标有额定流量和扬程等参数(见泵标牌)。我们在选择水泵的时候就需要首先确定水泵的流量和扬程,进而根据安装要求和现场情况确定相应的水泵。 水泵流量的计算: (1)冷冻水泵、冷却水泵流量计算公式: L(m3/h)=Q(Kw)×(1.15~1.2)/(5℃×1.163) 式中:Q-制冷主机的制冷量,Kw; L-冷冻冷却水泵的流量,m3/h。 (2)补给水泵的流量: 正常补给水量为系统循环水量的1%~2%,但是选择补给水泵时,补给水泵的流量除应满足上述水系统的正常补水量外,还应考虑发生事故时所增加的补给水量,因此,补给水泵的流量通常不小于正常补水量的4倍。 补给水箱的有效容积可按1~1.5h的正常补水量考虑。 水泵扬程的确定: (1)冷冻水泵扬程的组成: 制冷机组蒸发器水阻力:一般为5~7mH2O;(具体可参看产品样本)

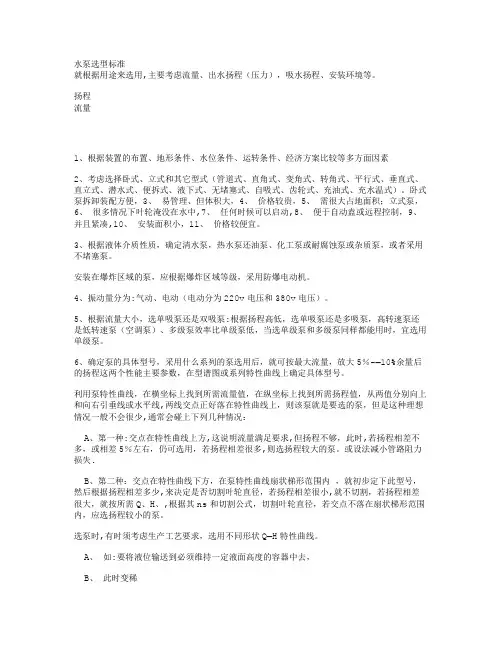

水泵选型标准 就根据用途来选用,主要考虑流量、出水扬程(压力),吸水扬程、安装环境等。 扬程 流量 1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素 2、考虑选择卧式、立式和其它型式(管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式)。卧式泵拆卸装配方便, 3、易管理、但体积大, 4、价格较贵, 5、需很大占地面积;立式泵, 6、很多情况下叶轮淹没在水中, 7、任何时候可以启动, 8、便于自动盍或远程控制, 9、并且紧凑,10、安装面积小,11、价格较便宜。 3、根据液体介质性质,确定清水泵,热水泵还油泵、化工泵或耐腐蚀泵或杂质泵,或者采用不堵塞泵。 安装在爆炸区域的泵,应根据爆炸区域等级,采用防爆电动机。 4、振动量分为:气动、电动(电动分为220v电压和380v电压)。 5、根据流量大小,选单吸泵还是双吸泵:根据扬程高低,选单吸泵还是多吸泵,高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低,当选单级泵和多级泵同样都能用时,宜选用单级泵。 6、确定泵的具体型号,采用什么系列的泵选用后,就可按最大流量,放大5%——10%余量后的扬程这两个性能主要参数,在型谱图或系列特性曲线上确定具体型号。 利用泵特性曲线,在横坐标上找到所需流量值,在纵坐标上找到所需扬程值,从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上,则该泵就是要选的泵,但是这种理想情况一般不会很少,通常会碰上下列几种情况: A、第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够,此时,若扬程相差不多,或相差5%左右,仍可选用,若扬程相差很多,则选扬程较大的泵。或设法减小管路阻力损失。 B、第二种:交点在特性曲线下方,在泵特性曲线扇状梯形范围内,就初步定下此型号,然后根据扬程相差多少,来决定是否切割叶轮直径,若扬程相差很小,就不切割,若扬程相差很大,就按所需Q、H、,根据其ns和切割公式,切割叶轮直径,若交点不落在扇状梯形范围内,应选扬程较小的泵。 选泵时,有时须考虑生产工艺要求,选用不同形状Q-H特性曲线。 A、如:要将液位输送到必须维持一定液面高度的容器中去, B、此时变稀
