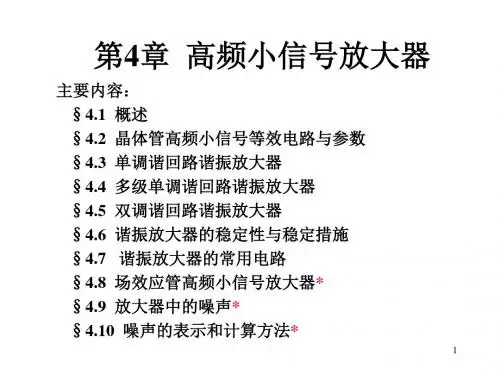

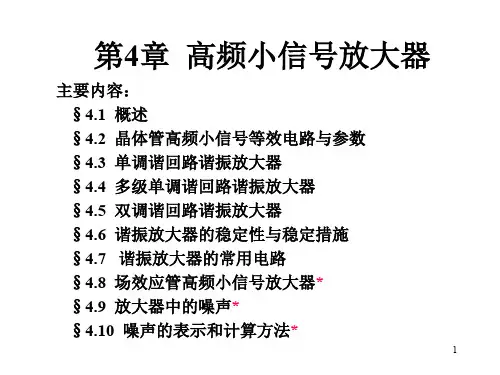

第四讲 LC调谐小信号谐振放大器及集中选频放大器
图2.2.1 单调谐放大器
(a) 电路 (b)交流通路
将晶体管用小信号电路模型代入图2.2.1(b)则得图2.2.2(a)所示电路。保证晶体管工
作在甲类状态 晶体管的输出及负载电阻
均通过阻抗变换电路接入。
自耦变压器匝比
n 变压器初次级匝比
G ie C ie ?
i m U g G oe C oe
13112N n N =
g m ≈I EQ mA /26mV
图2.2.3 单调谐放大器的增益频率特性曲线
图2.2.2 单调谐放大电路小信号电路模型 (a) 小信号电路模型 (b) 变换后的电路模型并联谐振回路的有载电导等于 2212
o L
T p G G G G n n =++ 故单调谐放大器的选择性比较差。为了减小内反馈的影响，提高谐振放大器工作稳定性，常采用共发-共基2.2.4所示。
图2.2.4 共发-共基组合电路谐振放大器
图中，V1接成共发组态，V2接成共基组态，由于共基组态输入阻抗很小，使放大器输出电路通过内反馈对输入端的影响很小，故放大器的稳定性得到
很大提高。
二、多级单谐振回路谐振放大器 若单级调谐放大器的增益不能满足要求时，可采用多级单调谐放大器级若每级谐振回路均调谐在同一频率上，称为同步调谐，若各级谐振回路
C i G ie ..'0
o
2
U n U
=oe 21
G n
oe 21
C
n
C P
G 13L i L 21
G n
(a) (b)
图2.2.7 双差调谐放大器幅频特性曲线
(a) 单级幅频特性 (b) 合成幅频特性
第三节集中调谐放大器
一、陶瓷滤波器
1、陶瓷滤波器的特性
陶瓷滤波器是利用某些陶瓷材料的压电效应构成的滤波器。
所谓压电效应，就是指当陶瓷片发生机械变形时，例如拉伸或压缩，一个是串联谐振频率f s，另一个是并联谐振频率
c m i 图 2 互感耦合 B .西勒 C .哈特莱 D .克拉泼
图 4 图 4
四、（15分）高频小信号调谐放大器如图5所示，其工作频率MHz f o 30=，调谐回路中的H L μ113=，100=o Q ，1212=N ，823=N ，645=N ，晶体管在直流工作点的参数ms g oe 55.0=，pF C oe 8.5=，ms g ie 2.3=，pF C ie 10=，ms y fe 58=， o fe 47-=?，0=re y 。 试求：（1）画出高频等效电路；（5分） （2）计算C ，uo A ，270??f ，1.0r K 。（10分） 图 5 五、（15分）某高频谐振功率放大器工作于临界状态，已知晶体管的()s g cr 9.0=，电源电压V V cc 18=，导通角70o θ=,输出电压幅度V U cm 16=,（注：()253.0700=o α，()436.0701=o α） 。试求： （1）直流电源cc V 提供的功率P = ；（4分） （2）高频输出功率P o ；（4分） （3）集电极效率c η；（2分） （4）回路的谐振电阻 R P ；（3分） （5）若谐振电阻 R P 为Ω50，功率放大器将工作在何种状态？（2分） 六、（10分）二极管检波器如图6所示，已知二极管的导通电阻Ω=60d r ， V U bz 0=，Ω=K R 5，F C μ01.0=，Ω=k R L 10， F C c μ20=，输入电压信号为普通调幅波，其频谱图如图7所示。 试求：（1）写出输入调幅信号的数学表达式；（2分） （2）电压传输系数d K 和等效输入电阻d i R （4分） （3）写出A u ，B u 的数学表达式；（4分） 图 6 图 7

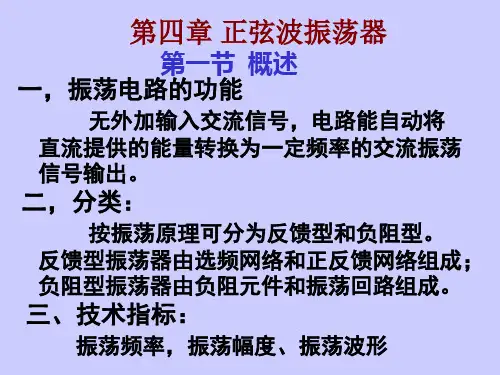

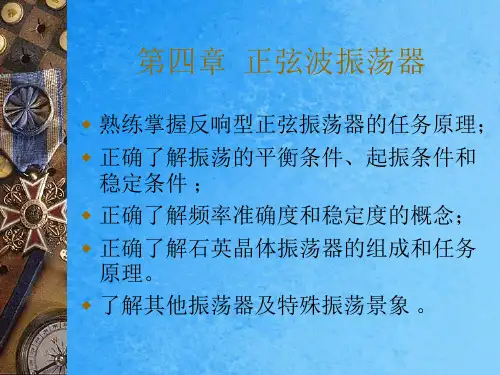

思考题与习题 3.3 若反馈振荡器满足起振和平衡条件，则必然满足稳定条件，这种说法是否正确？为什 么？ 解：不正确。因为满足起振条件和平衡条件后，振荡由小到大并达到平衡。但当外界因素（温度、电源电压等）变化时，平衡条件受到破坏。若不满足稳定条件，振荡起就不 会回到平衡状态，最终导致停振。 3.4 分析图 3.2.1(a)电路振荡频率不稳定的具体原因？ 解：电路振荡频率不稳定的具体原因是晶体管的极间电容与输入、输出阻抗的影响，电路的工作状态以及负载的变化，再加上互感耦合元件分布电容的存在，以及选频回路接在基极回路中，不利于及时滤除晶体管集电极输出的谐波电流成分，使电路的电磁干扰大，造成频率不稳定。 3.7 什么是振荡器的起振条件、平衡条件和稳定条件？各有什么物理意义？振荡器输出信号 的振幅和频率分别是由什么条件决定的？ 解：（ 1）起振条件： 振幅起振条件A0 F 1 相位起振条件 A F 2n (2) 平衡条件： 振幅平衡条件AF=1 相位平衡条件 A F 2n （ 3）平衡的稳定条件：（n=0,1, ）（n=0,1,） A 振幅平衡的稳定条件0 U 0 相位平衡的稳定条件Z0 振幅起振条件A0F 1 是表明振荡是增幅振荡，振幅由小增大，振荡能够建立起来。振幅平衡条件AF=1 是表明振荡是等幅振荡，振幅保持不变，处于平衡状态。 相位起振条件和相位平衡条件都是 馈，是构成反馈型振荡器的必要条件。 A F2n（n=0,1,），它表明反馈是正反 振幅平衡的稳定条件A/U0<0表示放大器的电压增益随振幅增大而减小，它能 保证电路参数发生变化引起 A 、F 变化时，电路能在新的条件下建立新的平衡，即振幅 产生变化来保证AF=1 。相位平衡的稳定条件Z /<0 表示振荡回路的相移Z 随频率增大而减小是负斜率。它能保证在振荡电路的参数发生变化时，能自动通过频率的变 化来调整 A F = YF Z =0，保证振荡电路处于正反馈。 显然，上述三个条件均与电路参数有关。A是由放大器的参数决定，除于工作点 I
1.下列说法错误的是（D）A）LC回路串联谐振时，电感L和电容C上的电压达到最大值且为输入信号电压的Q倍，故串联谐振也称为电压谐振。 B）LC回路并联谐振时，电感L和电容C上的电流达到最大值且为输入信号电流的Q 倍，故并联谐振也称为电流谐振。 C）LC谐振回路中储存的能量是不变的，只是在线圈与电容器之间相互转换。D）LC谐振回路中外加电动势提供回路电阻和电抗所消耗的能量。 2.当LC谐振回路谐振时的感抗或容抗，称之为特性阻抗。用（A）表示。 B)Q C)B D)ξ 3.回路谐振时整个回路的阻抗（C）。 A)呈感性 B)呈容性 C)呈纯阻性 D)为失谐时的Q倍 4.高频小信号谐振放大器不稳定的主要原因是（C）。 A)增益太大 B)通频带太宽 C)晶体管集电极电容Cb’c的反馈作用 D)谐振曲线太尖锐 5.常用集电极电流半流通角θ的大小来划分功放的工作类别，丙类功放（D）。 A）θ=180
B）90<θ<180 C）θ=90 D）θ<90 6.高频谐振功率放大器原工作于临界状态，如果其它条件不变，供电电压Vcc增大时，放大器的工作状态为（B）。 A）临界状态 B）欠压状态 C）过压状态 D）甲类状态 7.工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（D）。 A)正弦波 B)余弦波 C)尖顶余弦脉冲 D)凹顶余弦脉冲 输入一个余弦信号到高频功放电路，工作状态为丙类过压，输出集电极电流为（D）。 A)余弦信号B)正弦信号C)尖顶余弦脉冲D)凹顶余弦脉冲 8.满足三端式振荡器相位条件的晶体管各电极连接原则是（A）。 A)射同余异 B)射异余同 C)集同余异 D)基同余异 9.若调制信号的频率是从300HZ~3000HZ，那么，普通调幅时，调幅电路中带通滤波器的通频带的通频带宽至少应为（D）。(最高频率的2倍) A)3000HZ
一、填空题：（20分）（每空1分） 1、某小信号放大器共有三级，每一级的电压增益为15dB, 则三级放大器的总电压增益为 。 2、实现调频的方法可分为 和 两大类。 … 3、集电极调幅电路应工作于 状态。某一集电极调幅电路，它的载波输出功率为50W ，调幅指数为,则它的集电极平均输出功率为 。 4、单向化是提高谐振放大器稳定性的措施之一，单向化的方法有 和 。 5、谐振动率放大器的动态特性不是一条直线，而是折线，求动态特性通常可以 采用 法和 法。 6、在串联型晶体振荡器中，晶体等效为 ，在并联型晶体振荡器中，晶体等效为 。 7、高频振荡的振幅不变，其瞬时频率随调制信号线性关系变化，这样的已调波称为 波，其逆过程为 。 8、反馈型LC 振荡器的起振条件是 ；平衡条件是 ；振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 值来决定。 9、变频器的中频为S L I ωωω-=，若变频器的输入信号分别为 ()t m t U u f s sm s Ω+=sin cos ω和t U u s sm s )cos(Ω-=ω，则变频器的输出信号分别 为 和 。 10、变容二极管的结电容γ) 1(0 D r j j U u C C += 其中γ为变容二极管的 ； 变容二极管作为振荡回路总电容时，要实现线性调频，变容二极管的γ值应等于 。 — 二、单项选择题（10分）（每空1分） 1、具有抑制寄生调幅能力的鉴频器是 。 A. 比例鉴频器 B.相位鉴频器 C. 双失谐鉴频器 D.相移乘法鉴频器 2、图1是 电路的原理方框图。图中t t U u c m i Ω=cos cos ω；t u c ωcos 0= 图 1 A. 调幅 B. 混频 C. 同步检波 D. 鉴相 3、下面的几种频率变换电路中， 不是频谱的线性搬移。 A . 调频 B .调幅 C .变频 D . 包络检波 4、图2所示是一个正弦波振荡器的原理图，它属于 振荡器 。 《 图 2 A . 互感耦合 B .西勒 C .哈特莱 D .克拉泼 5、若载波频率为c f ，调制信号频率为F ，那么双边带调幅波的频带宽度 本科生考试试卷(A) （ 2007-2008 年 第一 学期） 课程编号： 08010040 课程名称： 高频电子线路
长沙理工大学试题纸（A卷） 课程名称：高频电子线路使用班级：0207101～05、0204301～02 考试时间：21周(1月20日) 考试方式：闭卷 试题 一．填空（20分） 1．普通调幅信号的（）与调制信号的幅度变化规律相同。 2．二极管峰值包迹检波器是利用二极管（）和RC网络充放电的滤波特性工作的。 3．调频波的频谱在理论上是无限宽的，工程上确定其频带宽度是从（）的角度来定义的。 4．脉宽调制波的脉冲宽度与（）成正比。 5．多级放大器的自动增益控制一般宜在（）级采用。 二．简答下列问题（30分） 1．简述线性波形变换电路的基本工作原理。 2．混频器和滤波法单边带调幅电路的方框图是相似的，它们之间的主要差别是什么？ 3．调频波的频谱在理论上是无限宽的，工程上如何确定其频带宽度？ 4．当载波频率为640KHz，调制信号频率为20Hz ～50KHz时，得到的普通调幅波频带宽度为多少？ 5．载波频率为f C=106KHz，输出调幅波u O（t）= 8COS2π×103t Sin2π×106t V ，该输出为何种调幅波？ 三．计算下列各题（50分） 1．某接收天线的阻抗Z i=75Ω，扁平馈线的特性阻抗Z L=300Ω，插入一段λ/4的无损耗传输线，使之实现阻抗匹配。求λ/4的传输线的特性阻抗。
2．题3-2为调幅电路方框图。 （1）此为何种调幅波电路？ （2）U=10V，uΩ= 8sinΩt ，u c= 20cosωc t 。求调制系数m a= ？ u o 图题3-2 调幅电路方框图 3．一个调频波的载波频率是10.7MHz, 调制系数m f= 20，调制信号频率为10 KHz , 求频偏Δf = ? 4．某接收机输入信号范围为1~100mV，要求输出电压在0.9~1V, 求整机增益控制范围。 5．开关电源变换器如图题3-5，已知：输入电压U i =12V，开通时间t on =0.5t off 。 t off为关断时间，判断变换器类型，求U O = ？ 图题3-5
班级： 学号： 姓名： 装 订 线 一、填空题：（20分）（每空1分） 1、某小信号放大器共有三级，每一级的电压增益为15dB, 则三级放大器的总电压增益为 。 2、实现调频的方法可分为 和 两大类。 3、集电极调幅电路应工作于 状态。某一集电极调幅电路，它的 载波输出功率为50W ，调幅指数为0.5,则它的集电极平均输出功率为 。 4、单向化是提高谐振放大器稳定性的措施之一，单向化的方法有 和 。 5、谐振动率放大器的动态特性不是一条直线，而是折线，求动态特性通常 可以 采用 法和 法。 6、在串联型晶体振荡器中，晶体等效为 ，在并联型晶体振荡器中，晶体等效为 。 7、高频振荡的振幅不变，其瞬时频率随调制信号线性关系变化，这样的已 调波称为 波，其逆过程为 。 8、反馈型LC 振荡器的起振条件是 ；平衡条件是 ；振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 值来决定。 9、变频器的中频为S L I ωωω-=，若变频器的输入信号分别为 ()t m t U u f s sm s Ω+=sin cos ω和t U u s sm s )cos(Ω-=ω，则变频器的输出信号分 别为 和 。 10、变容二极管的结电容γ) 1(0 D r j j U u C C += 其中γ为变容二极管 的 ；变容二极管作为振荡回路总电容时，要实现线性调频，变容二极管的γ值应等于 。 二、单项选择题（10分）（每空1分） 1、具有抑制寄生调幅能力的鉴频器是 。 A. 比例鉴频器 B.相位鉴频器 C. 双失谐鉴频器 D.相移乘法鉴频器 2、图1是 电路的原理方框图。图中t t U u c m i Ω=cos cos ω；t u c ωcos 0= 图 1 A. 调幅 B. 混频 C. 同步检波 D. 鉴相 3、下面的几种频率变换电路中， 不是频谱的线性搬移。 A . 调频 B .调幅 C .变频 D . 包络检波 4、图2所示是一个正弦波振荡器的原理图，它属于 振荡器 。 图 2 本科生考试试卷(A) （ 2007-2008 年 第一 学期） 课程编号： 08010040 课程名称： 高频电子线路
高频电子线路复习题 一、单项选择题 第二章选频网络 1、LC串联电路处于谐振时，阻抗（）。 A、最大 B、最小 C、不确定 2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（）。 A、感性容性阻性 B、容性感性阻性 C、阻性感性容性 D、感性阻性容性 3、在LC并联电路两端并联上电阻，下列说法错误的是（） A、改变了电路的谐振频率 B、改变了回路的品质因数 C、改变了通频带的 大小D、没有任何改变 第三章高频小信号放大器 1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较 A、增大 B减小 C 相同D无法比较 2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（）。 A、10dB B、20 C、20 dB D、10 3、高频小信号谐振放大器不稳定的主要原因是（） （A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c的反馈作用（D）谐振曲线太尖锐。 第四章非线性电路、时变参量电路和混频器 1、通常超外差收音机的中频为（） （A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z 2、乘法器的作用很多，下列中不属于其作用的是（） A、调幅 B、检波 C、变频 D、调频 3、混频时取出中频信号的滤波器应采用（） （A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器
4、频谱线性搬移电路的关键部件是（） （A）相加器（B）乘法器（C）倍频器（D）减法器 5、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（） A、i=b0+b1u+b2u2+b3u3 B、i=b0+b1u+b3u3 C、i=b2u2 D、i=b3u3 6、我国调频收音机的中频为（） （A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z 第五章高频功率放大器 1、常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（）。（说明：θ为半导通角） （A）θ = 180O （B）90O<θ<180O （C）θ =90 O （D）θ<90O 2、谐振功率放大器与调谐放大器的区别是（） A、前者比后者电源电压高 B、前者比后者失真小 C、谐振功率放大器工作在丙类，调谐放大器工作在甲类 D、谐振功率放大器输入信号小，调谐放大器输入信号大 3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了 A欠压状态B过压状态C仍在临界状态 4、为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（） A、临界 B、欠压 C、过压 5、根据高功放的负载特性，由于RL减小，当高功放从临界状态向欠压区变化时（） （A）输出功率和集电极效率均减小。（B）输出功率减小，集电极效率增大。（C）输出功率增大，集电极效率减小。（D）输出功率和集电极效率均增大。6、高频功率放大器一般工作在丙类工作状态，它的效率（） （A）约为50% （B）约为78% （C）大于50%，小于78% （D）大于78% 7、高频谐振功率放大器原工作于临界状态，如果其它条件不变，E C增大时，放
一、填空题 1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。 2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。 3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。 4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。试问Ma=__0.5__，Ucm=__4V__，输出总功 率Pav=__0.009W_ 。 5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___ 两大类。 6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。 二、选择题 1. 频率在1.5—30MHz范围的短波主要依靠（C ）方式传播。 A 沿地面传播 B 沿空间直线传播 C 依靠电离层传播 2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（B ）。 A 频率占据 B 间歇振荡 C 寄生振荡 4. 集成模拟相乘器是（B ）集成器件。 A 线性 B 非线性 C 功率 5. 自动增益控制电路是（A ）。 A AGC B AF C C APC 三、分析题（共4题，共45分） 1. 通信系统中为什么要采用调制技术。（8分） 答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。 采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。 2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。若能振荡，指 出振荡频率与f!、f2之间的关系。（12分） +V CC 答：由图可见电路可构成并联型晶体振荡器。由于并联型晶体振荡器中，石英晶体起电感元件作用，所以要产生自激振荡，L1C1并联回路与L2C2串联回路都必须呈容性，所以，WL1 > 1/WC1即f > f1，WL2 < 1/WC2即f < f2，振荡频率f与f1、f2之
1.下列说法错误的是（D） A）LC回路串联谐振时，电感L和电容C上的电压达到最大值且为输入信号电压的Q倍，故串联谐振也称为电压谐振。 B）LC回路并联谐振时，电感L和电容C上的电流达到最大值且为输入信号电流的Q 倍，故并联谐振也称为电流谐振。 C）LC谐振回路中储存的能量是不变的，只是在线圈与电容器之间相互转换。 D）LC谐振回路中外加电动势提供回路电阻和电抗所消耗的能量。 2.当LC谐振回路谐振时的感抗或容抗，称之为特性阻抗。用（A）表示。 ρ A) B)Q C)B D)ξ
3.回路谐振时整个回路的阻抗（C）。 A)呈感性 B)呈容性 C)呈纯阻性 D)为失谐时的Q倍 4.高频小信号谐振放大器不稳定的主要原因是（C）。 A)增益太大 B)通频带太宽 C)晶体管集电极电容Cb’c的反馈作用 D)谐振曲线太尖锐 5.常用集电极电流半流通角θ的大小来划分功放的工作类别，丙类功放（D）。A）θ=180 B）90<θ<180 C）θ=90 D）θ<90
6.高频谐振功率放大器原工作于临界状态，如果其它条件不变，供电电压Vcc 增大时，放大器的工作状态为（B）。 A）临界状态 B）欠压状态 C）过压状态 D）甲类状态 7.工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，
集电极输出电流波形是（D ）。 A)正弦波 B)余弦波 C)尖顶余弦脉冲 D)凹顶余弦脉冲 输入一个余弦信号到高频功放电路，工作状态为丙类过压，输出集电极电流为（D ）。 A)余弦信号 B)正弦信号 C)尖顶余弦脉冲 D)凹顶余弦脉冲 8.满足三端式振荡器相位条件的晶体管各电极连接原则是（A ）。 A)射同余异 B)射异余同 C)集同余异 D)基同余异 9.若调制信号的频率是从300HZ~3000HZ ，那么，普通调幅时，调幅电路中带通滤波器的通频带的通频带宽至少应为（D ）。(最高频率的2倍) A)3000HZ B)5400HZ C)600HZ D)6000HZ 10.某已调波的数学表达式为 t t t u 6 3102sin ))102sin(1(2)(??+=ππ，这是一个（A ）。 A)AM 波（调幅）
习题 高频功率放大器的主要作用是什么应对它提出哪些主要要求 答：高频功率放大器的主要作用是放大高频信号或高频已调波信号，将直流电能转换成交流输出功率。要求具有高效率和高功率输出。 为什么丙类谐振功率放大器要采用谐振回路作负载若回路失谐将产生什么结果若采用纯电阻负载又将产生什么结果 答：因为丙类谐振功率放大器的集电极电流i c为电流脉冲，负载必须具有滤波功能，否则不能获得正弦波输出。若回路失谐集电极管耗增大，功率管有损坏的危险。若采用纯电阻负载则没有连续的正弦波输出。 高频功放的欠压、临界和过压状态是如何区分的各有什么特点 答：根据集电极是否进入饱和区来区分，当集电极最大点电流在临界线右方时高频功放工作于欠压状态，在临界线上时高频功放工作临界状态，在临界线左方时高频功放工作于过压状态。 欠压状态的功率和效率都比较低，集电极耗散功率也较大，输出电压随负载阻抗变化而变化，较少使用，但基极调幅时要使用欠压状态。 临界状态输出功率大，管子损耗小，放大器的效率也较高。 过压状态下，负载阻抗变化时，输出电压比较平稳且幅值较大，在弱过压时，效率可达最高，但输出功率有所下降，发射机的中间级、集电极调幅级常采用过压状态。 分析下列各种功放的工作状态应如何选择 (1) 利用功放进行振幅调制时，当调制的音频信号加到基极或集电极时，如何选择功放的工作状态 (2) 利用功放放大振幅调制信号时，应如何选择功放的工作状态 (3) 利用功放放大等幅度信号时，应如何选择功放的工作状态 答：(1) 当调制的音频信号加到基极时，选择欠压状态；加到集电极时，选择过压状态。 (2) 放大振幅调制信号时，选择欠压状态。、 (3) 放大等幅度信号时，选择临界状态。 两个参数完全相同的谐振功放，输出功率P o分别为1W和，为了增大输出功率，将V CC提高。结果发现前者输出功率无明显加大，后者输出功率明显增大，试分析原因。若要增大前者的输出功率，应采取什么措施 答：前者工作于欠压状态，故输出功率基本不随V CC变化；而后者工作于过压状态，输出功率随V CC明显变化。在欠压状态，要增大功放的输出功率，可以适当增大负载或增大输入信号。 一谐振功放，原工作于临界状态，后来发现P o明显下降，C反而增加，但V CC、U cm和u BEmax 均未改变（改为：V CC和u BEmax均未改变，而U cm基本不变（因为即使Ucm变化很小，工作状态也可能改变，如果Ucm不变，则Uce不变，故工作状态不应改变）），问此时功放工作于什么状态导通角增大还是减小并分析性能变化的原因。 答：工作于过压状态（由于Ucm基本不变，故功率减小时，只可能负载增大，此时导通角不变）；导通角不变 某谐振功率放大器，工作频率f =520MHz，输出功率P o=60W，V CC=。(1) 当C=60%时，试计算管耗P C和平均分量 I的值；(2) 若保持P o不变，将C提高到80%，试问管耗P C减小多 c0 少 解：(1) 当C=60%时，
第二章 思考题与习题 2.1 试用矩形系数说明选择性与通频带的关系。 2.2 证明式(2.2.21)。 2.3 在工作点合理的情况下，图(2.2.6)（b ）中的三极管能否用不含结电容的小信号等效电 路等效？为什么？ 2.4 说明图(2.2.6)（b ）中，接入系数1n 、2n 对小信号谐振放大器的性能指标有何影响？ 2.5 如若放大器的选频特性是理想的矩形，能否认为放大器能够滤除全部噪声，为什么？ 2.6 高频谐振放大器中，造成工作不稳定的主要因素是什么？它有哪些不良影响？为使放 大器稳定工作应采取哪些措施？ 2. 7 单级小信号调谐放大器的交流电路如图2. T.1所示。要求谐振频率0f =10.7 MHz ， 0.7BW =500kHz ，0||A υ=100。晶体管参数为 ie y =（2+j0.5）ms ； re y =0； fe y =（20－j5）ms ； oe y =（20+j40）ms 如果回路空载品质因数0Q =100，试计算谐振回路的L 、C 、R 。 图2. T.1 题2.8图 解：根据电路图可画出放大器的高频等效电路如下图所示。 其中20oe g s μ=，6 6 4010 0.59210.710 oe C pF π-?= =??，22 20520.6fe y m s = += 根据题设要求 0100fe y A g υ∑ ==
则 3 20.610 0.206100 fe o y g m s A υ-∑?= = = 因为 00.7e f BW Q = 所以 00.7 10.721.40.5 e f Q BW = == 因为 01 e Q Lg ω∑ = 所以 6 3 01 1 210.7100.20610 21.4 e L g Q ωπ-∑= = ????? =63.3710 3.37s s μ-?= 由等效电路可知 2 6 2 6 011 65.65pF (2)(210.710) 3.3710 C f L ππ∑-= = =???? 6 6 00 11 44.142210.710 3.3710 100 eo g s f LQ μππ-= = =????? 则 65.650.5965.06oe C C C pF ∑=-=-= 6 6 6 11 7.0520610 2010 44.1410 oe eo R k g g g ---∑= = =Ω--?-?-? 2.8 在图2. T.2中，晶体管3DG39的直流工作点是C E Q V ＝＋8V ，E Q I ＝2 mA ；工作频率 0f ＝10.7MHz ；调谐回路采用中频变压器，3~1L ＝4μH ，0Q ＝100，其抽头为=23N 5匝， =13N 20匝， =45N 5匝。试计算放大器的下列各值：电压增益、功率增益、通频带（设放 大器和前级匹配s g ＝ie g ）。晶体管3DG39在C E Q V ＝8V ，E Q I ＝2mA 时参数如下： ie g ＝2860 μS ；ie C ＝18 pF oe g ＝200μS ； oe C ＝7pF
高频复习试题 一、填空题（每空1分，共20分） 1．调频波的频偏与调制信号的幅度成正比，而与调制信号的频率无关，这是调频波的基本特征。 2．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为 0.5 。 3．小信号调谐放大器按调谐回路的个数分单调谐回路放大器和双调谐回路放大器。4．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。5．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。6．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于频谱搬移电路。 7．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。
9．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。 二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内） 1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ C ）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（B）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（C） A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（ C ）A．前者比后者电源电压高 B．前者比后者失真小 C．谐振功率放大器工作在丙类，调谐放大器工作在甲类 D．谐振功率放大器输入信号小，调谐放大器输入信号大 5．如下图a、b、c、d所示电路。R、C为正常值，二极管为折线特性。能完成检波的电路是（ C ）。
高频试题 一．选择题： 1、石英晶体谐振器，工作在( A )时的等效阻抗最小。 A)串联谐振频率fs B)并联谐振频率fp ． C)串联谐振频率fs与并联谐振频率fp之间D)工作频率 2、调频系数与___B__、A___有关,当调制信号频率增加时,调频系数____E____,当调制信号幅度增加时,调频系数___D_______。 A）UΩm B) ΩC)Ucm D)增大E)减小F)不变 3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了( A )。 A）欠压状态B）过压状态C）仍在临界状态 4、调制的描述___________C_____。 (A)用载波信号去控制调制信号的某一参数，使该参数按一定的规律发生变化。 (B)用调制信号去控制载波的某一参数，使该参数按一定的规律发生变化 (C)用调制信号去控制的载波信号的某一参数，使该参数随调制信号的规律变化 5．丙类高频功率放大器的通角（D）A．θ＝180°B．90°＜θ＜180°C．θ＝90°D．θ＜90° 6．谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（B）A．余弦波B．尖顶余弦脉冲波C．有凹陷余弦脉冲波 7．利用高频功率放大器的基极调制特性完成功放和振幅调制，功率放大器的工作状态应选（A） A．欠压 B．临界 C．过压 8．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ C ）A．临界B．欠压C．过压 9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则本振信号频率为 （C ）A．2085kHz B．1740kHz C．1275kHz 10．放大器的噪声系数N F是指（A）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率 D．输出端的噪声功率/输入端的噪声功率11．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调相波的表达式为（A）A．u PM(t)=U C cos（ωC t＋m P sinΩt）B．u PM(t)=U C cos（ωC t－m P cosΩt）C．u PM(t)=U C（1＋m P sinΩt）cosωC t D．u PM(t)=kUΩU C cosωC tsinΩt 12．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调频波的表达式为（B）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t－m f cosΩt）C．u FM(t)=U C（1＋m f sinΩt）cosωC t D．u FM(t)=kUΩU C cosωC tsinΩt 13．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则双边带调幅波的表达式为（D）A．u DSB(t)=U C cos（ωC t＋m a sinΩt）B．u DSB(t)=U C cos（ωC t＋m a cosΩt）C．u DSB(t)=U C（1＋m a cosΩt）cosωC t D．u DSB(t)=kUΩU C cosωC tcosΩt 14．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高 B．前者比后者失真小 C．谐振功率放大器工作在丙类，调谐放大器工作在甲类
3-1 若反馈振荡器满足起振和平衡条件，则必然满足稳定条件，这种说法是否正确？为什么？ 解：否.因为满足起振与平衡条件后，振荡由小到大并达到平衡。但当外界因素(T 、V CC )变化时，平衡条件受到破坏，若不满足稳定条件，振荡器不能回到平衡状态，导致停振。 3-2 一反馈振荡器，欲减小因温度变化而使平衡条件受到破坏，从而引起振荡振幅和振荡频率的变化，应增大 i osc )(V T ??ω和ω ω???) (T ，为什么？试描述如何通过自身调节建立新平衡状态的过程（振幅和相位）。 解：由振荡稳定条件知： 振幅稳定条件： 0) (iA i osc
高频电子线路第二版阳昌汉课后答案 高频电子线路： 是电子、通信类各专业的一门主要技术基础课，课程目的是通过对高频条件下电子元器件和特性参数的再认识，以及对选频传输网络、高频小信号谐振放大、高频谐振功率放大、非线性器件的应用、信号的调制与解调、频谱变换技术和锁相环技术等的教学，使学生掌握基本的高频电路（非线性电子线路或通信电子线路）特点、结构、原理和分析方法。为后续专业课程打下必要的基础 与低频区别
1：电路的工作频率由频谱低端向频谱高端发展和延伸。它是频谱资源开发与通信电子工程应用的必然。 2：电路的工作状态由线性主导状态变为非线性主导状态。主要研究对象转为非线性器件的特性、分析方法与应用。 3：随着电路的工作频率变高，电路中分布参数的影响越发突出，器件的几何形状、工艺和结构要求也出现新的特殊性和复杂性。 4：现代通信系统中，除了在信道的收发端点上，无法离开传统的高频硬件电路之外，系统的整个中间过程基本上可用微电脑和软件来实现。 重点应该放在对高频电子线路的基本概念、物理模型、数学模型以及基本分析方法的掌握
其任务主要是解决工作频率大约在1GHz范围内的电子线路在信号处理、通信等方面所涉及的原始信息换能、信道资源共享（即频谱搬移与变换即调制与解调、

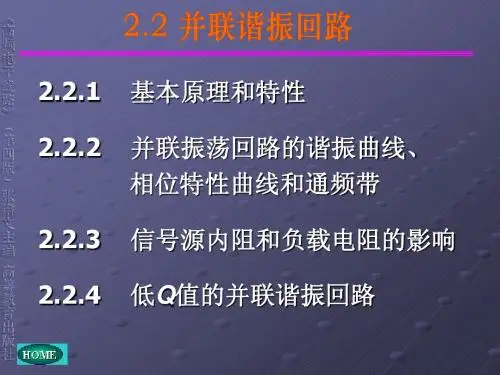

频分复用）、高频功率发送、高频微弱信号选择接收等方面的基本理论和技术问题。 在上述的高频范围内，电子技术应用主要涉及 高频电子元器件； 选频传输网络； 高频小信号的选择性放大； 高频（RF）功率放大； 标准载波信号产生； 频谱变换、频谱搬移技术（信号的调制与解调） 锁相环及频率合成技术 等七个方面内容 高频电路基础（高频器件、选频网络及应用） 1、从高频的角度重新审视过去熟识的基本元器件和认识新器件。例如： （1）电阻、电容、（变容二极管）电感 11 （2）传输线、传输线变压器 （3）中介回路（可涉及天线如线天线、面天线和微带天线等）的基本概念 2、熟知LC并联谐振网络及其选频特性在高频电路中的作用。 LC谐振频率0f、品质因数（Q值）、空载品质因数、有载品质因数、选择性的定义和通频带定义等。作为实用的并联谐振电路以变容二极管调谐电路为主。 3、熟知最大功率传输条件、传输线变压器的结构、变换原理、及其应用。 4、掌握高频电路中常用的带抽头的无源线性选频网络、电路结构、接入系数、阻抗变换及应用。 第二部分高频小信号谐振放大器及应用
高频电子线路模拟考试试卷及参考答案 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
《高频电子线路》模拟考试试卷及参考答案 一、填空题（每空1分，共16分） 1．放大器的噪声系数N F 是指输入端的信噪比与输出端的信噪比 两者的比值，用分贝表示即为 10lg（P si /P Ni ）/(P so /P No )。 2．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它 的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。 3．小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载，具有放大和选频功能。 4．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。 5．小信号调谐放大器按调谐回路的个数分单调谐回路放大器和双调谐回路放大器。 6．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。 7．电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容 性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极 之间的阻抗Z cb 性质应为感性。 8．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行频率变换，以获得
具有所需新频率分量的输出信号，因此，这些电路都属于频谱搬移电路。 9．调频波的频偏与调制信号的幅度成正比，而与调制信号的频率无关，这是调频波的基本特征。 10．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为 。 11．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、 交调干扰和互调干扰四种。 13．通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。 14．丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是 输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。 15．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和 并联型晶体振荡器两种。
高频电子线路试题库 一、单项选择题（每题2分，共20分） 第二章选频网络 1、LC串联电路处于谐振时，阻抗（ B ）。 A、最大 B、最小 C、不确定 2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（ B ）。 A、感性容性阻性 B、容性感性阻性 C、阻性感性容性 D、感性阻性容性 3、在LC并联电路两端并联上电阻，下列说法错误的是（ D ） A、改变了电路的谐振频率 B、改变了回路的品质因数 C、改变了通频带的大小 D、没有任何改变 第三章高频小信号放大器 1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A A、增大?B减小?C 相同? D无法比较 2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（ D ）。 A、10dB B、20 C、20 dB D、10 3、高频小信号谐振放大器不稳定的主要原因是（C ） （A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c的反馈作用（D）谐振曲线太尖锐。第四章非线性电路、时变参量电路和混频器 1、通常超外差收音机的中频为（ A ） （A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z 2、接收机接收频率为f c，f L＞f c，f I为中频频率，则镜象干扰频率为（ C ） （A）f c＞f I （B）f L+f c （C）f c+2f I（D）f c+f I 3、设混频器的f L >f C，即f L =f C+f I ，若有干扰信号f n=f L+f I，则可能产生的干扰称为（ D ）。 （A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰 4、乘法器的作用很多，下列中不属于其作用的是（ D ） A、调幅 B、检波 C、变频 D、调频 5、混频时取出中频信号的滤波器应采用（ A ） （A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器 6、频谱线性搬移电路的关键部件是（ B ） （A）相加器（B）乘法器（C）倍频器（D）减法器 7、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ） A、i=b0+b1u+b2u2+b3u3 B、i=b0+b1u+b3u3 C、i=b2u2 D、i=b3u3 8、我国调频收音机的中频为（ D ） （A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z 9、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。（A ） （A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用 （C）两个或多个干扰信号同时作用（D）外来干扰信号与本振信号的组合 第五章高频功率放大器 1、常用集电极电流流通角?的大小来划分功放的工作类别，丙类功放（ D ）。（说明：?为半导通角） （A）? = 180O （B）90O???180O （C）? =90 O （D）??90O 2、谐振功率放大器与调谐放大器的区别是（ C ） A、前者比后者电源电压高 B、前者比后者失真小 C、谐振功率放大器工作在丙类，调谐放大器工作在甲类 D、谐振功率放大器输入信号小，调谐放大器输入信号大 3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了A
电子信息本科专业《高频电子线路》试卷2009——2010学年度第二学期期末考试（A ）卷 一、填空题（每空1分，共30分） 1、接收机分为直接放大式、和超外差式两种。 2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。 3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。 4、丙类谐振功放有欠压、临界和过压三种工作状态， 其性能可用负载特性、调制特性和放大特性来描述。 t=Ucm（1+Ma cosΩt）cosωct，为了实现不失5、普通调幅波的数学表达式U AM 真调幅，Ma一般≤1。 6、实现AGC的方法主要有改变发射级电流I 和改变放大器的负载两种。 E 7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。 8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。 9、三点式振荡器有电容和电感三点式电路。 10、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。 11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络 三部分组成。 12、调频电路有直接、间接调频两种方式。 13、调幅测试中，根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。已知某普通调幅波波形及其参数如图1-1所示，试求Ma =0.25%。 二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内 1、下列不属于小信号谐振放大器的技术指标是（ C ） A、电压增益 B、通频带 C、非线性失真系数 D、选择性 2、某调幅广播电台的音频调制信号频率100Hz～8KHz，则已调波的带宽为（ A ） A、16KHz B、200KHz C、4KHz D、8KHz
