无线遥读膜式燃气表
使用说明书
成都市三宇仪表科技发展有限公司二零零九年十二月
一、产品简介
CLG1.6/2.5/4.0 型无线遥读膜式燃气表是以膜式燃气表为计量基表，加装电子控制器（ECU）所组成的一种以短距离无线方式传输数字信号，具有计量数据遥读功能的燃气计量装置，分带控制阀和不带控制阀类。该表除具有普通膜式燃气表的用于煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线传输、气路通断等功能，可安装在户内而从户外遥读计量数据，遥控阀门开闭（带控制阀类）；也可组成多种形式的远传抄表系统。
CLG1.6/2.5/4.0 型无线遥读膜式燃气表的结构和工作原理：
在膜式燃气表的计数器 0.001m3 字轮“0”处嵌入一颗永磁铁，两只干簧继电器呈 180o安装在字轮附近，字轮每旋转一周，产生 2 个脉冲，为一组完整的脉冲信号，代表 0.01m3 体积流量，由此实现机－电信号实时转换。电子数据贮存在 ECU 的存储器（EEROM）中，由手持抄表器或其他数据采集装置在需要时读取。
CLG1.6/2.5/4.0 型无线遥读膜式燃气表具有以下特点：
●机电一体化结构，外观简洁流畅；
●高外壳防护等级，适应环境能力强；
●无线电唤醒（WOR），待机功耗低；
●集成电子控制器（ECU），方便现场修理；
●内置锂电池供电，性能稳定可靠；
●双通道脉冲采样，机电信号转换准确。
二、主要技术参数安装
三、安装
1.燃气表应安装在能防水、防潮、防烟雾、防腐蚀性气体浸袭，避免阳光直射，远离
明火、不受振动之处；
2.安装前应检查燃气管道，排除管道内的尘土、铁渣、石子、积水等杂物；
3.燃气表必须直立安装，并按气流方向标记指示的方向正确连接进出气管道；
4.燃气表进气端必须安装一个能关闭气路的阀门(表前阀)。
5.燃气管道与燃气表连接处不得漏气；
6.安装时施加在管接头的扭力矩不得超过80 N·m；
7.燃气表应采用高位安装(表底距地面不得小于1.4m)，以满足查表、检修、更换和
安全使用的要求；
8.燃气表与燃气灶具的水平净距不得小于300mm，表后与墙面净距不得小于10mm；
9.表底距灶面、橱柜或表箱等垂直净距不得小于200mm
四、使用和维护
1、燃气表使用时燃气管道内气体压力不得高于最大工作压力；
2、计量数据可以通过人工读取计数器显示的机械指示值，也可通过手持抄表器或其
他装置读取经机电转换后的电子数据值。当机械数据和电子数据不一致时应以机械数据为准；
3、必须通过正确的气表编号才能用抄表器或其他装置抄读电子数据；
4、燃气表具有内部时钟，可记录历史数据（前12个月结算日的累积流量）和事件（电
池欠压、控制阀异常、外磁场攻击）发生的时间；
5、燃气表只要满足正常安装条件，在正常工作中不需要特别的维护，其使用期限请
遵守当地计量管理当局的规定；
6、燃气表用于贸易结算的，必须经由当地法定计量检定机构首次检定合格后方可投
入正常使用。
五、液晶显示功能
采用低功耗段码式液晶显示屏，中文信息提示。
?插“查询”卡可显示表中当前剩余气量、总购气量、总用气量。
?当外置电池电压不足时，显示“换电池”；
?有读卡错误时，显示“读卡异常”，且根据不同情况，显示相应代码： 显示“E--0”表示：IC卡密码错误；
显示“E--1”表示：卡中数据已读入；
显示“E--2”表示：非法卡（或卡插反）；
显示“E--3”表示：输入气量超出限额；
显示“E--4”表示：气表编号或公司代码不符。
?检测到违规操作或燃气表故障时，显示“异常”，且根据不同情况，在插“查询”卡时显示相应代码：
显示“异常”+“E--5”表示：气表收到了强制关阀指令；
显示“异常”+“E--6”表示：有强磁干扰或干簧管出现故障；
显示“异常”+“E--7”表示：RF模块故障；
显示“异常”+“E--8”表示：控制阀故障；
六、注意事项
1.严禁明火检漏；
2.不要损坏燃气表上的铅封及防拆卡封等封印标记；
3.不要挪动或碰撞燃气表，否则会发生燃气泄漏，引起燃烧、爆炸、中毒等灾害；
4.不要使用有腐蚀性的清洁液清洁气表外壳和渗入燃气表中；
5.不要用金属物覆盖、遮挡燃气表；
6.不要用永磁铁靠近燃气表；
7.燃气表不能正常使用，并且按《故障与排除》也不能排除时，请通知燃气管理部
门检查。切不可自行打开燃气表，否则会发生安全事故，失去产品质量保证资格，甚至被认定有违章行为；
8.燃气表发生异响时，请通知燃气管理部门检查；
9.如有任何不明之处，敬请拨打本公司客户服务或技术支持热线咨询(见封底)。
七、故障与排除
1、不能用气
2、机电不同步
手持抄表器或其他数据采集装置读取的电子数据值与机械指示值不一致时，被称为机电不同步。由于外界电磁干扰引起的机电不同步应以机械读数为准同步电子读数；由于燃气表故障引起的机电不同步应通知燃气管理部门检查修理。
3、无法遥读
首先应调整手持抄表器或其他数据采集装置的位置，尽可能靠近燃气表。若仍然无法遥读数据，则通知燃气管理部门检查修理。
八、运输与贮存
1、燃气表按规定装入运输箱后应使用无强烈震动的交通工具运输，途中不得受雨、
霜、雾直接影响，必须按标志向上放置并不受挤压、撞击等损伤。
2、燃气表应存贮在环境干燥、通风好且空气中不含有腐蚀性介质的室内场所，并满
足以下要求：环境温度-5～40℃，相对湿度不高于70%，层叠高度不超过五层。
3、燃气表贮存时间最长不得超过6个月，超过6个月后应重新进行电气性能检验。
九、质量承诺：出厂后非人为因素造成的不合格品一年内包修，三年保修。
无线遥读膜式燃气表 使用说明书 成都市三宇仪表科技发展有限公司二零零九年十二月
一、产品简介 CLG1.6/2.5/4.0 型无线遥读膜式燃气表是以膜式燃气表为计量基表，加装电子控制器（ECU）所组成的一种以短距离无线方式传输数字信号，具有计量数据遥读功能的燃气计量装置，分带控制阀和不带控制阀类。该表除具有普通膜式燃气表的用于煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线传输、气路通断等功能，可安装在户内而从户外遥读计量数据，遥控阀门开闭（带控制阀类）；也可组成多种形式的远传抄表系统。 CLG1.6/2.5/4.0 型无线遥读膜式燃气表的结构和工作原理： 在膜式燃气表的计数器 0.001m3 字轮“0”处嵌入一颗永磁铁，两只干簧继电器呈 180o安装在字轮附近，字轮每旋转一周，产生 2 个脉冲，为一组完整的脉冲信号，代表 0.01m3 体积流量，由此实现机－电信号实时转换。电子数据贮存在 ECU 的存储器（EEROM）中，由手持抄表器或其他数据采集装置在需要时读取。 CLG1.6/2.5/4.0 型无线遥读膜式燃气表具有以下特点： ●机电一体化结构，外观简洁流畅； ●高外壳防护等级，适应环境能力强； ●无线电唤醒（WOR），待机功耗低； ●集成电子控制器（ECU），方便现场修理； ●内置锂电池供电，性能稳定可靠； ●双通道脉冲采样，机电信号转换准确。
二、主要技术参数安装 三、安装 1.燃气表应安装在能防水、防潮、防烟雾、防腐蚀性气体浸袭，避免阳光直射，远离 明火、不受振动之处； 2.安装前应检查燃气管道，排除管道内的尘土、铁渣、石子、积水等杂物； 3.燃气表必须直立安装，并按气流方向标记指示的方向正确连接进出气管道； 4.燃气表进气端必须安装一个能关闭气路的阀门(表前阀)。 5.燃气管道与燃气表连接处不得漏气； 6.安装时施加在管接头的扭力矩不得超过80 N·m； 7.燃气表应采用高位安装(表底距地面不得小于1.4m)，以满足查表、检修、更换和
1前言 本产品适用于城市管道燃气、天燃气和液化石油气的自动计量和收费控制。该产品的使用提高了供气行业的现代管理水平，同时方便了用户的使用，解决了抄表难、入户难、监控难、收费难等诸多问题。本产品执行标准GB/T6968‐2011膜式燃气表，采用公共频道的无线通信方式。 金卡高科技股份有限公司是国家级软件企业，浙江省高新技术企业，是集研发、生产、销售于一体的无线表专业厂家。 本产品符合GB3836.1－2010《爆炸性环境第1部分：设备通用要求》和GB3836.4－2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》标准；防爆标志为ExibIIBT3Gb。 型式批准证书编号： 2014F380-33JW-G1.6、2.5、4G 2014F380-33JWML1.6、2.5、4FG 企业宗旨是：人才为本，科技导航 质量创牌，用户满意。 金卡高科技股份有限公司真诚感谢阁下对我们的支持，为确保正确安装及使用，请详阅本说明书。 2工作原理 2.1产品组成部分： JW系列无线膜式燃气表JWML系列IC卡无线膜式燃气表 膜式燃气基表√√ 智能控制模块√√ 电机阀√√ IC卡模块√ 无线收发模块√√ 2.2工作原理： JW系列无线膜式燃气表、JWML系列IC无线膜式燃气表有四个气室，由两个皮膜分隔而成。燃气流经时，在四个气室内产生不同的压强，使皮膜做往复运动，经过一系列的传动机构，再经传感系统，把机械运动转化为电信号送至智能控制模块。实现计量、查询、提示和开关阀等各种功能。
3产品尺寸 4技术指标 参数名称单位 1.6型 2.5型4型公称流量m3/h 1.6 2.54最大流量m3/h 2.546最小流量m3/h0.0160.0250.04最大工作压力kPa15 基本误差限%q min≤q＜0.1q max时±3 0.1q max≤q≤q max时±1.5 密封性kPa22.5kPa压力下3min内不泄漏 最小读数dm30.2 最大读数m399999 使用温度℃‐25~55 使用气体各类燃气、空气、无腐蚀性气体进出气管螺纹mm M30×2 进出气管中心距mm130 计量范围m30～99999.999m3 计量精度级 1.5 总压力损失Pa＜250 工作电压V DC4.8V–6.3V（4节碱性电池） 静态电流uA≤20 数据保存年>10 5产品使用环境和安装条件 5.1环境温度：‐25℃～55℃ 5.2环境湿度：30%～85%RH 5.3最大工作压力：15kPa 5.4燃气表在运输途中不得倾倒、遭受严重碰撞和振动。 5.5安装前应检查封印是否完好，强制检定标签是否具备。
安全管理编号：YTO-FS-PD228 无线远传燃气表网络动态自维护技术 通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
无线远传燃气表网络动态自维护技 术通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 1 概述 无线远传燃气表通过无线网络与抄表设备，构成无线远传抄表系统。相对于有线远传抄表系统，无线远传抄表系统中各设备(包括集中器、采集器、无线远传燃气表)之间无须布线，几乎不受地理环境限制，具有更广泛的适应性和扩展性。无线远传抄表系统总体投入成本低，其在数据报抄、数据统计分析和计费等方面都具优势。 随着信息化进程的发展，越来越多的燃气企业为了无线远传燃气表的正常运行建立了自己的网络维护部，虽然投入了大量人力，但是维护工程师的技术水平和经验决定了无线远传网络系统是否能得到有效的维护。无线远传网络系统是以无线通信技术为主要实现手段的现代化管理模式，本身的维护方式却是手工方式。因此，建立一种仪表无线网络系统的维护规范，让无线远传燃气表工作系统化、规范化、科学化，尽可能减少对维护人员技术和经验的依赖，是十分必要的。
一．概述 CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。燃气表由计量基表和电子控制器、电机阀三大部分组成。 计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。 二、产品特点 （1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点 （2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5μA； （3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便； （4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。 三、型号、技术参数和外形尺寸 1.型号 设计序号02或03 基表型号 C储存卡 L逻辑加密卡 Z cpu智能卡 IC卡家用膜式燃气表
文件编号：TP-AR-L2297 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 无线远传燃气表网络动态自维护技术(正式版)
无线远传燃气表网络动态自维护技 术(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1 概述 无线远传燃气表通过无线网络与抄表设备，构成 无线远传抄表系统。相对于有线远传抄表系统，无线 远传抄表系统中各设备(包括集中器、采集器、无线 远传燃气表)之间无须布线，几乎不受地理环境限 制，具有更广泛的适应性和扩展性。无线远传抄表系 统总体投入成本低，其在数据报抄、数据统计分析和 计费等方面都具优势。 随着信息化进程的发展，越来越多的燃气企业为 了无线远传燃气表的正常运行建立了自己的网络维护
部，虽然投入了大量人力，但是维护工程师的技术水平和经验决定了无线远传网络系统是否能得到有效的维护。无线远传网络系统是以无线通信技术为主要实现手段的现代化管理模式，本身的维护方式却是手工方式。因此，建立一种仪表无线网络系统的维护规范，让无线远传燃气表工作系统化、规范化、科学化，尽可能减少对维护人员技术和经验的依赖，是十分必要的。 2 传统无线网络系统的基本特点 无线远传燃气表作为无线远传抄表系统中的一个节点，其应用的无线射频技术具有以下特点。 ①硬件资源有限：节点由于受到自身体积和功耗的限制，其计算能力、程序空间和内存空间比普通的计算机功能要弱很多，这一点决定了在节点操作系统设计中，协议层次不能太复杂。
IC卡燃气表使用注意事项 目前我市天然气客户大部分使用的是IC卡燃气表。IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。其功能只是作为天然气公司与客户之间的一种收费方法。当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。 IC卡的正确充值方法 使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。用户将自闭阀拉至绿线位置即可使用。 IC卡气量读法 蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。 使用IC卡燃气表时须注意以下几点事项 一、防止表体进水。燃气表不防水，表体进水会导致电器元件短路损坏。 二、注意定期检查电池。电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。建议用户最少每两个月检查一次。建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。 三、输气时要注意插卡口的防尘皮条。此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。 四、用户不得将气表包裹于相对密闭的空间内。如许多用户为了美观，在装修时直接将气表包裹在壁橱等密闭的狭小空间中，这都将会成为今后的安全隐患。 五、如气表出现简单故障不能按照使用说明书上的操作指南进行排除，用户不得用明火察看，不得敲打气表，不得私自拆卸任何燃气设备。须尽快拨打96777报明故障情况并等待表厂专业维修人员前来维修。 建议：如果有异味，可直接关闭表前阀并拨打96777报修。
公司介绍 成都前锋实业股份有限公司经成都市人民政府主管部门批准，改制组建成立，具有独立法人的股份制企业。并于2000年在成都市工商行政管理局登记注册。 公司立足于计算机软、硬件、电子高科技产品研制、生产和房地产开发、建筑设计、建设监理、商业贸易等行业。公司是专业从事家用膜式燃气表、IC 卡燃气表、工业膜式燃气表、远传直读表、燃气收费管理系统以及计算机软硬件、电子高科技产品研制、生产和销售的科技型企业，通过ISO9001-2008质量管理体系认证，产品在四川40多个市地县及北京、上海、重庆、新疆、西藏、天津、陕西、云南、江苏等地区广泛推广使用。 公司在成都市成华区龙潭都市工业园区拥有45000平方米的现代化厂房，拥有一流的生产检测设备，目前公司已形成年产100万只膜式燃气表的生产规模，其中包括40万只IC卡表和20万只远传表。公司拥有雄厚的技术实力，一直秉承自主知识创新的理念，同时与电子科技大学、四川大学等高等院校密切合作。获得多项国家专利，设计生产的产品全部拥有自主知识产权。在生产过程中也充分利用设计能力，自行研制开发各种自动化生产设备和检验设备，对于提高产品质量和生产效率起到非常积极的作用。力求以高品质的产品和高质量的服务来满足广大客户的需求。
远传表总括 我公司目前开发的集抄系统采用了本公司的专利直读技术：将机械计数器4位字轮的位置转换为电信号，从而直接得到机械计数器读数。直读式燃气表在平常用户用气过程中不需供电，只在抄录数据时通过通讯线路供电，抄录完毕后即可断电，因此最大程度上减少了干扰。同时，由于直读式燃气表是直接对原机械燃气表的计数器进行读数，因此不存在误差累计的问题。 远传表数据传输方式包括有线、无线、电力载波等。
CG6WL 、 CG10WL、CG16WL、CG25WL 无线远传膜式燃气表 选型指南 产品名称1）规格准确度等级最大流量最小流量 膜式燃气表CG6WL 1.5级10 m3/h0.06 m3/h 膜式燃气表CG10WL 1.5级16 m3/h0.1 m3/h 膜式燃气表CG16WL 1.5级25m3/h0.16 m3/h 膜式燃气表CG25WL 1.5级40m3/h0.25 m3/h 产品特征 ■可实现预付费和自动计费功能，免入户抄表，计量准确 ■配备C卡表传统充值方式,照顾一些用户习惯,实现平稳过渡; ■配备用户手机APP,可实现手机网络充值; ■配备管理端手机APP,随时查询区域用户情况及财务报表; ■燃气表内置GPRS模块,信号稳定,独立性强； ■可远程监控用户用气情况、电池使用情况,远程控制燃气表的阀门开关； ■可系统实现阶梯气价计价方式,可灵活设定计价周期； ■可表内记录每小时用气量,每天抄表时统一上传,阶梯气价计算精确； ■具有远程参数设置功能,使用数据公司设置燃气表预置参数； ■可远程监控用户用气情况、电池使用情况,远程控制燃气表的阀门开关； 技术参数 项目技术指标 准确度等级 1.5级 型号规格CG6WL CG10WL CG16WL CG25WL 最大流量10 m3/h16 m3/h25 m3/h40 m3/h 最小流量0.06m3/h0.1 m3/h0.16m3/h0.25 m3/h 相对湿度≤85% 温度-10℃~+40℃ 最大允许误差qmin≤q≤qt ±3% qt≤q＜qmax ±1.5% 最大工作压力≤20KPa 最大允许误差 ≤q≤qt ±3% qt≤q＜qmax ≤q≤qt ±3% qt≤q＜qmax ≤q≤qt ±3% qt≤q＜qmax ≤q≤qt ±3% qt≤q＜qmax

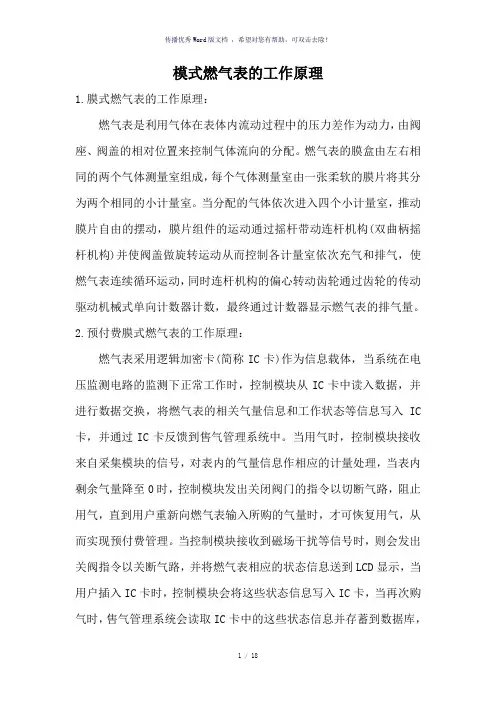

模式燃气表的工作原理 1.膜式燃气表的工作原理： 燃气表是利用气体在表体内流动过程中的压力差作为动力，由阀座、阀盖的相对位置来控制气体流向的分配。燃气表的膜盒由左右相同的两个气体测量室组成，每个气体测量室由一张柔软的膜片将其分为两个相同的小计量室。当分配的气体依次进入四个小计量室，推动膜片自由的摆动，膜片组件的运动通过摇杆带动连杆机构(双曲柄摇杆机构)并使阀盖做旋转运动从而控制各计量室依次充气和排气，使燃气表连续循环运动，同时连杆机构的偏心转动齿轮通过齿轮的传动驱动机械式单向计数器计数，最终通过计数器显示燃气表的排气量。 2.预付费膜式燃气表的工作原理： 燃气表采用逻辑加密卡(简称IC卡)作为信息载体，当系统在电压监测电路的监测下正常工作时，控制模块从IC卡中读入数据，并进行数据交换，将燃气表的相关气量信息和工作状态等信息写入IC 卡，并通过IC卡反馈到售气管理系统中。当用气时，控制模块接收来自采集模块的信号，对表内的气量信息作相应的计量处理，当表内剩余气量降至0时，控制模块发出关闭阀门的指令以切断气路，阻止用气，直到用户重新向燃气表输入所购的气量时，才可恢复用气，从而实现预付费管理。当控制模块接收到磁场干扰等信号时，则会发出关阀指令以关断气路，并将燃气表相应的状态信息送到LCD显示，当用户插入IC卡时，控制模块会将这些状态信息写入IC卡，当再次购气时，售气管理系统会读取IC卡中的这些状态信息并存蓄到数据库，
实现信息的反馈。
膜式燃气表结构原理与设计制造 一、前言 煤气是一种可应用的气体燃料(也称为燃气)。它可分为天然煤气和人工煤气两大类，天然煤气是指地下蕴藏的天然气、矿层气、沼气等，人工煤气主要包括焦炉煤气、发生炉煤气、水煤气、液化气、油制气以及人工合成的可燃烧的其它气体等。现在人们主要更多使用的还是天然气、焦炉煤气和人工合成燃气。煤气的计量是是随着煤气的应用而不断发展起来的。 二、流量计的分类 流量计------所有的测量流体流量的仪表统称为流量计或流量表。 流量------流体流过一定截面的量称为流量(flow rate)。 流量计从工作原理上可分为: 1.容积式流量计; 2.速度式流量计; 3.差压式流量计; 4.质量流量计等。 其中: 容积式流量计属于定排量类流量计，在流量仪表中是准确度较高的一类。它主要有:膜式燃气表、活塞表、齿轮表、腰轮表、湿式流量计等。 在容积式流量计内部具有构成一定标准体积的空间，通常称其为容积式流量计的“计量空间”或“计量室”。在给定流量计条件下，该计量空间的体积上确定的。
杭州**智能系统有限公司 水、电、气表远程抄表 技 术 方 案 生产商：杭州**智能系统有限公司
2010年3月13日
第一章、项目内容------------------------------------ 3 第二章、设计内容及要求-------------------------------- 3 第三章、系统概述及需求分析 ------------------------------- 3 第四章、设计原则及依据-------------------------------- 4 第五章、三表集抄系统的选型 ------------------------------- 5 第六章、系统功能及技术指标 ------------------------------- 6 第七章、设计方案----------------------------------- 7 第八章、三表集抄系统简介 ------------------------------- 8 第九章、系统组网示意图--------------------------------- 16 第十章、三表集抄系统软件简介 ----------------------------- 16 第-一章、远程抄收工程施工方案 ----------------------------------------- 18第十二章、售后服务承诺--------------------------------- 20
系统功能应体现在以下几方面： 1安全性：采用**智能水表集抄系统后可避免入户抄表，从而解决了假借抄表入户抢劫的危害，
纯无线燃气表抄表系统简介 纯无线抄表系统是我公司针对城市管道燃气系统抄表困难的情况，推出的一套经济实用的抄表方案，彻底改变抄表效率低、误差大、周期长、耗费人力物力、资金回收缓慢等传统的查表收费模式，大大提高了抄表的工作效率。纯无线抄表系统由无线抄表终端、手持机、管理系统三部分组成。无线抄表终端安装在燃气表内与基表连接通讯，手持器可通过抄表终端远距离无线抄取基表数据。手持器通过电脑USB把所抄表数据上传到管理系统，完成抄表统计工作。 系统结构图 系统组成 ●该系统主要由PC管理系统、手持机/采集器、纯无线燃气表几部分组成。 ●PC管理系统是无线集抄系统的管理控制中心，可以对实现对住户信息的管理、收费， 可以对手持机进行程序更新、下载/上传抄表任务等，是系统的监控中心。 ●手持机/采集器具有数据传递、收集等功能，是连接燃气表和数据中心的桥梁，是数据 传输的中间站，是实现燃气公司（收费系统）和用户（燃气表）之间联系的纽带。
●纯无线燃气表由基表、阀门（可选）、智能控制模块几部分组成，集计量、控制、通信 等功能为一体，是智能化的无线传输控制单元。 基本功能 1.阶梯收费：每个收费阶段，以不同的价格扣除预收金额； 2.价格可调：当燃气价格变动而需要调整时，可通过无线控制系统对燃气表的单价进行及 时调整，以防止滞后损失； 3.无线抄控：实时监控燃气表的运行状况，以便不入户即可了解用户的燃气设备运行是否 正常。表可与手抄机、采集器进行通讯，手持机可对表进行开关阀控制、参数查询与修改； 4.低电压报警：在出现电池电压低时可蜂鸣报警并液晶显示，掉电自动关阀，掉电不会丢 失数据； 5.保护功能：遇到磁干扰、传感器异常时自动关阀。 手持机 手持机具有数据传递、收集、查询等功能，是连接燃气表和数据中 心的桥梁，是数据传输的中间站，是实现燃气公司（收费系统）和用户 （燃气表）之间联系的纽带。手持机通过无线的方式将用户的数据收集， 并通过有线的方式将数据传递给收费系统。当燃气价格变动而需要调整 时，可通过手持机对燃气表的单价进行及时调整。 手持机功能 ●数据传递：手持机是具有多种接口和大容量存贮的掌上电脑，利用内嵌的无线接口，工 作人员可以在现场对燃气表进行抄表、调价等功能； ●存储容量大：具有大容量存储数据功能，可保存大约四万户的抄表数据； ●操作方便：一体型的外观设计，大屏幕液晶，中文菜单显示，操作使用方便； ●各种指令的执行：包括燃气表通信设置、单元抄表、单独抄表、初始化表、开关阀、修 改表价格等各种指令； ●界面显示：采用中文液晶显示，可以显示用户的详细地址、用户表具的各种状态、抄表 状态及当累计气量等各种信息。 手持机性能指标 CPU 高速32位ARM FLASH 32MB 字库16×16点阵汉字库 RAM 512KB SRAM LCD 160×160点阵（带背光） 工作温度-20℃ ～50℃ 键盘25键 接口标准RS232串行口/USB 电池锂电池，兼容AAA干电池或充电电池 尺寸166mm×66mm×28mm
目录 一、智能燃气表安装说明错误!未指定书签。 1.智能燃气表安装尺寸示意图错误!未指定书签。 2.智能燃气表安装注意事项错误!未指定书签。 3.智能燃气表安装术语错误!未指定书签。 4.智能燃气表使用注意事项错误!未指定书签。 二、智能燃气表常见故障及处理方法错误!未指定书签。 1.智能燃气表提示问题处理错误!未指定书签。 1.1液晶显示图错误!未指定书签。 1.2错误提示原因及解决措施错误!未指定书签。 2.智能燃气表使用常见问题错误!未指定书签。 一、智能燃气表安装说明 1.智能燃气表安装尺寸示意图 2.智能燃气表安装注意事项 ●燃气气质应符合《GB50028-2006城镇燃气设计规范》的要求，由具有资质的专业部门 按照《GB3836.15-2010爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的要求进行安装调试。 ●燃气表不得安装在卧室、浴室及易燃易爆区域，应安装在通风干燥的地方，远离明火至少1.5米， 避免阳光直射。如图所示： ●燃气表应直立安装并按壳体上标明的气体入口方向正确联接，施加给表接头的力矩应不能超过 80N·m，安装前，应先排除管道内的铁渣、灰尘和水等杂物。 ●在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应 强度大于20mT的磁场。 ●燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀）。燃气表安装好后，应检查联接处 的密封性，严禁用明火检漏。进入燃气表内的气体压力不得超过其规定的最大压力值。 ●智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过10kPa。严禁使用 明火。 3.智能燃气表安装术语 使用压力：实际使用时管道的压力（建议在0.5~10kpa范围内）。 最大工作压力：是燃气表密封性的安全限值，通常最高值为50kpa，一般不建议在这个压 力下长期使用。
MTMB系列家用膜式燃气表 一、概述 (50) 二、产品特点 (50) 三、技术参数 (51) 四、外形尺寸及安装 (51) 五、标准 (52) 六、注意 (52) MTMB-F型 IC卡膜式燃气表 一、概述 (53) 二、产品特点 (53) 三、技术参数 (54) 四、外形尺寸及安装 (54) 五、标准 (55) 六、注意 (55) MTMB型物联网膜式燃气表 一、概述 (56)
二、产品特点 (56) 三、技术参数 (57) 四、外形尺寸及安装 (57) 五、标准 (58) 六、注意 (58)
MTMB-F型 IC卡膜式燃气表 一、概述 MTMB-F型IC卡膜式燃气表是一种具有机械计数器和电子计数器双重同步显示计量的家用燃气表，造型美观、计量准确、读数方 便，是当前最为理想的家庭使用燃气计量仪表，表壳 体有铝制、铁制、钢制的选择。可实现预付费管理， 是城市燃气公司实现供气计量自动化、管理科学化的 主要仪表。 二、产品特点 ●使用智能化计量控制装置，具有防拆、抗磁场干扰、 保密性强、防低电保护、可靠性高等优点。 ●依据交费和用气情况，实时扣费，自动控制气路 通断。 ●机械计数器和电子计数器双重显示用气量，其中液晶显示还提示报警功能， 欠压提示、欠量提示、表具故障代码。 ●失电数据能够保持与恢复，电压检测及一级欠电压报警，二级欠电压关阀， 掉电自动关阀。 ●该表实行"一表一卡"制，加密系统完善，使用户利益得到保证。 ●用户卡的使用实现信息反馈，包括累计使用量、剩余、表状态等内容。 ●声音报警提示功能，当欠压、欠量后，在用气时蜂鸣报警提醒用户。 ●可设定透支用气，过零计量功能功能。 ●卡座防金属片攻击，抗强磁干扰攻击功能。 ●故障表更换数据转存功能。 ●反插卡查询显示功能，查询累计量，累计充值金额，上次充值金额。 ●可直接外接燃气泄漏报警器，利用内置电机阀切断功能 ●IC卡调价功能，显示余额，按气量单价扣费，可利用调价卡对表进行调价。
NB-IOT智能燃气表解决方案白皮书 中国移动通信集团有限公司 中国移动物联网联盟 2018年12月
目录 NB-IOT智能燃气表解决方案白皮书 (1) 1.序言 (4) 2.行业背景 (4) 2.1 行业痛点 (4) 2.2行业发展及趋势 (5) 2.3 市场前景 (7) 2.3.1 燃气行业市场前景 (7) 2.3.2 智能燃气表市场前景 (8) 3.行业解决方案 (9) 3.1 整体解决方案介绍 (9) 3.1.1终端层 (11) 3.1.2网络层 (11) 3.1.3平台层 (11) 3.1.4应用层 (12) 3.2燃气应用性能指标 (12) 3.3安全性要求 (13) 4.业务功能及流程 (13) 4.1表计安装 (14) 4.2 表计终端上线 (15) 4.3周期性业务上报 (16)
4.4用户缴费 (17) 4.5异常信息处理流程 (18) 5.方案设计 (19) 5.1低功耗设计 (19) 5.2覆盖&性能 (20) 5.3错峰离散 (21) 5.4话务模型 (22) 5.5问题定位 (22) 5.6安全 (23) 5.7 FOTA升级 (23) 5.8 IoT应用使能平台 (23) 5.9连接管理平台 (24) 6.NB-IOT智慧燃气应用价值 (25) 7.业务场景及商业模式 (27) 7.1业务场景 (27) 7.2 商务模式 (29) 8.应用最佳实践 (29)
1.序言 本文主要介绍NB-IOT在燃气行业的应用，行业目前存在的问题，及NB-IOT技术针对燃气行业的痛点提供的解决办法。介绍了NB-IOT智慧燃气整体解决方案，并对相关技术规范应用、业务功能及流程的进行了设计与约束、定义NB-IoT燃气表的基本功能集、实现流程，并提供方案设计建议。 本文主要目的是服务于中国移动智慧燃气相关业务开展主要有几个作用：1、约束行业业务的实现；2、给燃气行业从业人员、运营商网络人员了解行业发展趋势及相关技术规范，如包括配置、安装、升级、性能指标等。 2.行业背景 “十三五”时期（2016-2020年）将是我国全面建成小康社会，实现中华民族伟大复兴中国梦的关键时期，能源发展面临前所未有的机遇和挑战，天然气在我国能源革命中占据重要地位。在国家继续深化改革的政策指引下，天然气行业的发展环境将发生显著变化。天然气行业的不断发展与普及将及大的推动智能燃气表的发展。 当前,传统智能燃气表在解决燃气客户痛点时存在许多问题,比如数据传输不稳定、功耗高和抄表成功率低等。而NB-loT具有高安全、广覆盖、大连接、低功耗和低成本等特点,可以较好的解决上述问题,并更好的满足燃气客户的发展需求。 燃气表行业作为一个可持续发展的行业，市场前景广阔。目前我国正处于传统膜式燃气表向智能燃气表的转换阶段，智能远传燃气表凭借其安全性、便捷性、智能性等优点将成为市场上的主流产品。 2.1 行业痛点 近年来城市燃气取得了巨大的发展,但由于城市燃气业务涉及城市安全、百姓服务满意、企业自身盈利、区域能源供需平衡等多方挑战,燃气企业运营也一直存在诸多管理难题。 抄表难，缺乏快速有效的抄表手段，由于传统工作方式效率低下，后台计费系统往往月末待集中进行计费出账。
基于超低功耗无线模块RFM64的无线远传水表设计方案 概述 随着社会和经济的进步，住宅商品化发展迅速，住宅水、电、气、热表的抄表和收费问题日益突出。如何有效解决入户抄表收费的技术问题，提供一个合理、完整、系统的实施管理方案，需要企业、科研和公用事业管理部门共同努力。目前，住宅水、电、气、热表远程抄表系统形式多样，但市场比较混乱，技术上尚不成熟，没有一个被市场认可的完整系统实施管理方案。传统的有线抄表系统布线复杂、可靠性差、维护困难，难以实现管理升级，不能满足旧楼系统改造的市场要求；而新兴GPRS、短信GSM网络抄表方式使用成本昂贵，不适宜大面积推广。 RFM64是华普推出的一款超低功耗高性能的无线收发模块，最大发射功率10db以上，可工作在315/433MHz ISM的频点，故无需申请。RFM64经过优化具有非常低的接收功耗，典型接收电流为 2.6mA, 远小于同类收发器的接收电流。工作电压为 2.1-3.6V,最大发射功率+12.5dBm, RFM64集成度非常高，其包含了射频功能和逻辑控制功能的集成电路，内部集成压控振荡器、锁相环电路、功率放大电路、低噪声放大电路、调制解调电路、变频器、中放电路等。此外它整合了基带调制解调器的数据传输速率高达150Kbps数据处理功能包括一个64字节的FIFO，包处理，自动CRC生成和数据白化。它的高度集成的架构允许最少的外部元件数量，同时保持设计的灵活性。所有主要的射频通讯参数可编程，其中多数可动态设置。 基于超低功耗无线模块RFM64的设计，其具有传输距离相对远，接收的灵敏度较高，工作功耗低等诸多优点，所以它适用于无线远传水表、无线远传电表、无线远传燃气表、无线远传热量表无线遥控系统、无线传感器网络、无线温度压力数据采集、机器人控制等需要用电池长期工作的领域。 系统电路设计 系统主要由一个MCU和RFM64组成。MCU选用了ST公司的低功耗单片机 STM8L101F3, RFM64与单片机通讯采用SPI接口，与外部终端通信采用UART接口。由于高度集成化RFM64外围零件已经很少，所以设计的关键是RF前端的匹配电路的设计。另外高频部分的走线尽量的短粗，元器件参数要根据线路板的实际情况作出适当的调节，以抵消分布参数的影响。一般的RF芯片发射与接收端口的阻抗并不是标准的50?阻抗，要达到最佳的接收效果必须将输入阻抗通过外围器件的补偿使之与50?的天线匹配。
IC无线燃气表抄表系统简介 1.系统介绍 IC卡燃气表的出现，实现了燃气表的预付费功能，改变了传统的城市管道燃气管理方式：变“先用气，后交费”为“先交费，后有气”。解决了长期困扰燃气公司的“入户抄表难”、“气费收缴难”问题。用户也可以避免抄表人员每月的打扰，可自主选择缴费额度及缴费时间。经过十多年的发展，IC卡燃气表的整体质量也提高到了基本满足实际需求的水平。 然而，随着燃气管理部门对IC卡燃气表的大量使用，也暴露出IC卡燃气表的一些先天缺陷。首先，近年来的能源价格上涨，预存气量方式的IC卡燃气表使燃气公司在每一次的燃气涨价中损失巨大。其次，燃气公司无法便捷的了解装在用户家中燃气表的运行状态及使用情况。同时，在用户不配合的情况下，燃气公司也无法对IC卡燃气表进行必要控制。 IC无线燃气表延续了IC卡燃气表的优点，同时也解决了IC卡燃气表的固有缺陷。它以普通家用膜式燃气表或工业燃气表的机械表为计量基表，以IC卡为媒体，加装电子控制器和电控阀，微功率无线远传模块通过无线抄控系统完成燃气表运行状况、燃气日用量、月用量等的监控来组成的一种具有预付费功能、无线抄表、调价功能的计量仪表。通过手持机对表具实行点对点通信，或者可以通过采集器实现集中抄表，还可以根据用户需要增加GPRS模块通过移动网络将采集到的信息回传计算机管理中心，从而实现计费、报警、控制等功能；当燃气的价格变化时，也可以通过无线对表具进行实时价格调整。使用IC卡可实现预付费，在用气的过程中，燃气表中微电脑自动核减剩余金额，所剩金额用尽，燃气表自动关阀断气，用户需充值方能再次开阀供气。IC卡还能记录燃气表的运行情况，在PC机管理软件下将表的剩余金额、累计使用金额、当前价格等信息进行管理。该系统可以提高管理效率，有效防止欠费，避免上门抄表，实现价格可调。
燃气表提示代码解释燃气表故障图标解释 The Standardization Office was revised on the afternoon of December 13, 2020
燃气表故障代码解释 闪显故障代码： 1.E01 非本系统卡 非本系统发行卡，厂商标志不符合，或卡插反 解决办法：更换本系统卡或正确插卡 2.E03 IC卡电路错误 Ic卡电路检测出错。 解决办法：检查插卡是否到位或卡是否已损坏。 3.E05 购卡次数不匹配 用户购卡后，只能有效使用一次，购买量被读取到表内后，此卡在充值前不可重复使用。 解决办法：请充值后再试（从补卡购买中充值） 4.E06 用户卡，表与卡卡号不匹配 非本表用户卡（一表一卡）。 解决办法：更换本表用户卡 5.E08 数据读取验证错误 读卡数据校验错误。 解决办法：插卡重试 6. E09 旧卡 此卡已被写成旧卡 解决办法：请充值后再试 7. E10 卡类型不被表识别 本系统卡，定义卡类型出错或卡坏
解决办法：换卡重试 8.E11 密码校验错误 卡密码校验出错。 解决办法：插卡重试 9. E13 多次卡使用错误 此表非新表，不能使用多次卡 解决办法：清零卡清零数据或者多次卡转出数据后再使用 常显故障代码： 1.E04 数据校验出错 表内数据出错 2. E02 回写卡出错 新卡标志未被写成旧卡 解决办法：A: 重新插入此卡 3. E07 定时时间溢出 a.设定时间内没有使用该表 b.基表齿轮损坏 c.干簧管损坏 解决办法：时间设置卡重新设定时间，使用该表（有燃气流通过该表），查看基表及干簧管是否完好，若是则确认设定时间内没有使用该表。 4. E12 报警器报警 外接报警器报警 解决办法：检查管道是否有泄露现象，确认无异常后重新插卡解除报警。

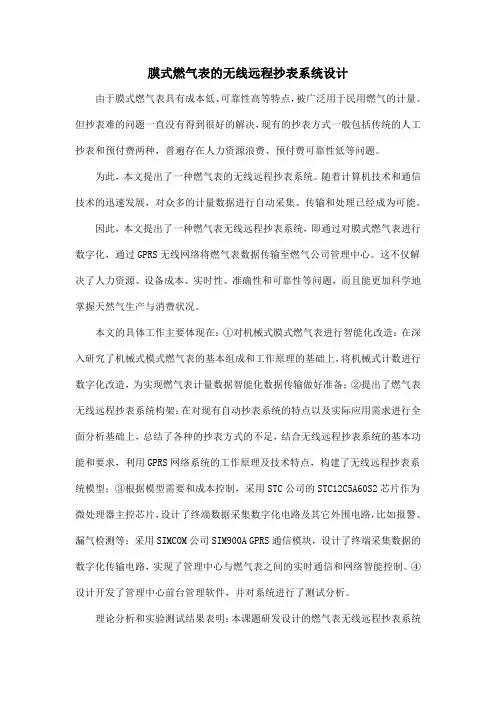

膜式燃气表的无线远程抄表系统设计 由于膜式燃气表具有成本低、可靠性高等特点，被广泛用于民用燃气的计量。但抄表难的问题一直没有得到很好的解决，现有的抄表方式一般包括传统的人工抄表和预付费两种，普遍存在人力资源浪费、预付费可靠性低等问题。 为此，本文提出了一种燃气表的无线远程抄表系统。随着计算机技术和通信技术的迅速发展，对众多的计量数据进行自动采集、传输和处理已经成为可能。 因此，本文提出了一种燃气表无线远程抄表系统，即通过对膜式燃气表进行数字化，通过GPRS无线网络将燃气表数据传输至燃气公司管理中心。这不仅解决了人力资源、设备成本、实时性、准确性和可靠性等问题，而且能更加科学地掌握天然气生产与消费状况。 本文的具体工作主要体现在：①对机械式膜式燃气表进行智能化改造：在深入研究了机械式模式燃气表的基本组成和工作原理的基础上，将机械式计数进行数字化改造，为实现燃气表计量数据智能化数据传输做好准备；②提出了燃气表无线远程抄表系统构架：在对现有自动抄表系统的特点以及实际应用需求进行全面分析基础上，总结了各种的抄表方式的不足，结合无线远程抄表系统的基本功能和要求，利用GPRS网络系统的工作原理及技术特点，构建了无线远程抄表系统模型；③根据模型需要和成本控制，采用STC公司的STC12C5A60S2芯片作为微处理器主控芯片，设计了终端数据采集数字化电路及其它外围电路，比如报警、漏气检测等；采用SIMCOM公司SIM900A GPRS通信模块，设计了终端采集数据的数字化传输电路，实现了管理中心与燃气表之间的实时通信和网络智能控制。④设计开发了管理中心前台管理软件，并对系统进行了测试分析。 理论分析和实验测试结果表明：本课题研发设计的燃气表无线远程抄表系统
