春雨原色制图规范
景观设计制图规范
主编：
校对：
审定：
编者单位：
编制日期：
目录
第一章：总则
第二章：制图规范
一.一般规定
1.图幅、比例 (2)
2.图层 (3)
3.图线、图例 (4)
4.文字标注 (5)
5.尺寸标注 (6)
6.常用符号 (7)
二.专项规定 (12)
1.总图 (13)
2.放线索引图 (13)
3.竖向 (14)
4.道路铺装 (14)
5.绿化植栽 (15)
6.小品 (15)
7.水电 (16)
三.材料名称标注 (16)
四.图纸编排及装订 (18)
第三章：作图软件规范设置
第四章：图纸内容及要求
一.方案设计图
(一)方案设计展板
(二)方案设计图册
(三)方案设计幻灯演示文件
二.扩大初步设计图
第五章：附图
第一章总则
1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准适用于春雨计算机制图。
4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。
第二章制图规范
第二章(一) 一般规定
第一节图幅、比例
一.图纸幅面：
1.图框位置：春雨04/e春雨/文件/天下图框
2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。
4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。
5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。
二.比例：
1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。
3.比例符号“：”应选用中文半角状态输入。
第二节图层
1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。
2.0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得做为绘图层。255号色不做为绘图颜色。
3.所有图内元素的颜色、线型均应随层，不宜直接给某个图元指定颜色、线型。若出彩图，图层颜色不应用浅色线，如黄色。
4.出图前，图层应清理干净，所有图层全部打开。
5.轴线层：图层名为“轴线”，线型ACAD-ISO 04w100，颜色红色。
6.填充层：图层名“填充”，线型Continuous，颜色红色。考虑到出图效果，当填充图案为点时，颜色宜选用白色。
7.标注分文字标注和尺寸标注，文字标注层（文字、符号）图层名“标注文字”，尺寸标注层图层名“标注尺寸”，线型Continuous，颜色白色。
8.放线网格层：图层名“网格”；线型均为Continuous,颜色为灰色。
9.等高线层：图层名“等高线”。线型均为ACAD-ISO 02w100，颜色均为红色。
10.原有建筑、原有道路、原有植物均应单独建层，图层名分别为“原有建筑”、“原有道路”、“原有植物”，线型Continuous，“原有建筑”除建筑首层外墙线外宜为红色，“原有植物”颜色宜为红色。
11.植物视项目的复杂程度，一般应建立：落乔、常绿、花灌木、植物球、色带（含篱带、花带）等层，颜色自定，建议不要用同种颜色。
12.其它层：图层名、颜色自定，线型Continuous（表示虚线时除外）。
第三节图线、图例
一.图线
1.出图打印时线宽规定：红色0.12mm，白色0.18mm，其它0.30mm。各图根据需要设置颜色。需要粗线时使用polyline线改变线宽。
2.图线不得与文字、数字或符号重叠、混淆；图中不能出现重叠线、未闭合线。
3.分图线用虚线，线型ACAD-ISO 02w100，线宽1mm。
4.市政红线用点画线，线型ACAD-ISO 04w100，线宽1mm。
5.钢筋纵断面宜按其直径确定线宽，横断面圆点直径可适当加大；地平线用0.5mm线宽；轮廓线用0.3mm线宽。
6.点画线与点画线交接或点画线与其它图线交接时，应是线段交接。
7.虚线与虚线交接或虚线与其它图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。
二.图例：
1.图框栏内图例及标注文字宜置于图面右上角，图例标注文字字体及字高均同图框中“图例”二字。
2.图面中图例宜置于填充层。
3.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚。
4.园林及小品填充图例参照《房屋建筑制图统一标准》GB/T 50001—2001 “8 常用建筑材料图例”有关规定。
5.块料面层（石材、面砖等）应按比例绘出排砖大样；整体面层（涂料、水磨石、水刷石、砂浆抹面等）若有分格缝、条，应绘出分格线。
第四节文字标注
一.文字标注设置：
标注文字均使用hztxt，Text Style中Style Name设定为“MT**”，**为出图比例，例如：插入图框比例为30，则Style Name设定为“MT30”。字宽高比为0.7，字高为插入图框比例的5倍。
二．一般规定：
1.设计内容标注文字高5mm，尽可能对齐标注。
2.尺寸标注数字高5mm。
3.图名标注文字高6mm，比例数字高5mm，两项间隔敲3个空格键（6mm 字高状态下），标注下画双线，双线间隔1mm，不加粗。见“图1”。
4.说明文字高6mm，首行为“说明：”。特殊情况下，局部的附加说明文字高5mm，首字为“注：”。
5.放线网格标注数字高4mm。
6.等高线标注数字高5mm，坡度、坡长标注数字高5mm。
三.特殊规定：
1.楼号、户型、分区、市政路等环境标注文字使用方黑体字。
2.楼号标注文字字高7mm，户型标注文字高7mm。
3.分区标注文字高8mm，市政路及周边环境的标注文字高8mm。
第五节尺寸标注
一.尺寸标注设置：
1.Dimension Style中Name设定为MT**，**为出图比例。例如插入图框比例为30，则Name设定为“MT30”。
2.尺寸线超出标记（Dimension Line---Extension）1、基线间距（Dimension Line---Spacing）6，尺寸界线超出尺寸线（Extension Line---Extension）1、起点偏移（Extension Line---Origin Offset）1；斜线（Architectural Tick）大小1.2，点（Dot）大小1.2，箭头（Closed Filled）大小2；文字高度（Height）3，偏移尺寸线（Gap）1。
二.一般规定：
1.尺寸标注要按一定规律统一风格，做到整齐清晰，不能漏标，杜绝错标。
2.通常横向尺寸置于单体下方，纵向尺寸置于单体左方；局部小尺寸可依图
面灵活布置。单方向标注不清时，可双方向补充标注。
3.单体平立面图标注三道尺寸线，由内而外分别为：细部尺寸、轴线间尺寸、外包总尺寸；三道尺寸线间间距应相等。
4.图面上的尺寸单位，除标高、坡长以米为单位外，其它均须以毫米为单位。
5.图面本身的任何图线均不得用作尺寸线；尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。
6.平面中需标示标高时，需在标高数字前注明其属性，如：常水位-0.100，池底-0.400等。
7.立面图需用标高配合尺寸标注标示。小品有代表性的标高均应标注。小品施工图标高若能与建筑图标高统一，则使用建筑标高并在说明中说明；小品施工图标高若不能与建筑图标高统一（不易确定），则使用本图独立的相对标高系统，并在说明中指出：“本图所标注的±0.000为相对标高，相当于小品所在位置地面铺装完成后的标高”。
第六节常用符号
一.剖切符号（置于标注文字层）：
1.剖视剖切符号：
（1）当需要表示剖切面的图形及沿投射方向上的可视图形时，使用剖视剖切符号。
（2）剖视剖切符号应由剖切位置线及剖视方向线组成，用L形折线表示，线宽0.5mm，剖切位置线长8mm，剖视方向线长6mm。
（3）剖视剖切符号的编号文字高6mm，宜使用阿拉伯数字，按顺序由左至右、由下至上连续编排，注写在剖视方向线内侧。
（4）特殊情况下可使用转折剖，但应使其不与其它图线或符号混淆。
（5）剖视剖切符号宜注在平面图上。见“图2”。
2.断面剖切符号：
（1）当仅需表示剖切面的图形时，使用断面剖切符号。
（2）断面剖切符号只用剖切位置线表示，线宽0.5mm，线长8mm。
（3）断面剖切符号的编号文字高6mm，宜使用阿拉伯数字，按顺序（由左至右，由下至上）连续编排；编号所在的一侧为该断面的剖视方向。见“图3”。
3.剖面图或断面图，若与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的图号，也可以在图上集中说明。
二.索引符号与详图符号（置于标注文字层）：
1.索引符号：
（1）图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号由直径12mm的圆和水平直径组成，索引编号文字高3.5mm，当为同专业间索引时应使用阿拉伯数字，当为不同专业之间索引时应使用大写英文字母。见“图4”。
（2）节点详图力求在本图中表达完整，尽量减少不同图号之间的索引。（3）具体规定：
①索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中注明该详图的编号，并在下半圆中间画一段水平线，线宽0.5mm，长4mm。见“图4①”。
②索引出的详图，如与被索引的图样不在同一张图纸内，应在索引符号的上半圆中注明该详图的编号，在下半圆中注明该详图所在图纸的图号（字高
3.5mm）。见“图4②”。
③索引出的详图，如整张图纸均为同一个索引编号下的详图，应在索引符号
的上半圆中间画一段水平线，线宽0.5mm，长4mm；在下半圆中注明该详图所在图纸的图号。见“图4③”。
④索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图集的编号。见“图4④”。
⑤索引符号水平直径的延长线上可加文字标注，文字标注多于一行时，应分别置于延长线上下两侧。见“图4⑤”。
⑥被索引范围：宜用适当大小的虚线圆在被索引图样上圈出该范围，以索引符号索引。
（4）索引符号如用于剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧为投射方向。剖视索引符号的编写同前边的规定；剖切位置线与引出线平行取齐，间距1mm。见“图5”。
2.详图符号：
（1）详图的位置和编号应以详图符号表示。详图符号为内外同心圆，置于详图图名标注文字的首位，内圆直径10mm，外圆直径12mm，圆内文字高6mm，当为同专业间索引出的详图时应使用阿拉伯数字，当为不同专业之间索引出的详图时应使用大写英文字母（即与索引编号对应）。见“图6”。
（2）英文字母的I、O、Z不得用作详图编号。
三.标高符号（置于标注尺寸层）：
1.标高均需以标高符号和标注数字来表示，标高标注数字以米为单位。±0.000以下标高数字前应注“-”，例如-0.600；±0.000以上标高数字前不注“+”，例如3.000。
2.平面标高符号（详见图7）：
①平面标高标注数字高5mm，注写到小数点后第二位。
②市政给定的控制标高应以十字线“╋”表示。十字线长8mm，宽0.5mm。“╋”上注写控制高程。
③硬质铺装上某点标高应以倒置的实心等腰直角三角形表示。三角形高4mm。
④绿地上某点标高应以倒置的空心等腰直角三角形表示。三角形高4mm。
⑤平面图上需表示某个平面（如挡土墙顶平面等）的标高时，其符号以空心等腰直角三角形加底边延长线表示。三角形高4mm，三角形底边向一侧延伸出12mm。
2.立面标高符号：
①立面标高标注数字高5mm，注写到小数点后第三位。
②标高符号应以等腰直角三角形表示，三角形底边向一侧延伸出20mm，三角形高5mm；标高数字注写在三角形底边延长线上。见“图8①”。
③在图样的同一位置需表示几个不同标高时，标高数字可按“图8②”的形式注写。
四.引出线（置于标注文字层）：
1.引出线以斜线或直线和水平线组成。斜线或直线端头宜为箭头或点，箭头大小2mm，点大小1.2mm。见“图9①”。
2.文字说明应注写在水平线的上方，字高5mm。
3.同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线。见“图9②”。
4.多层构造共用引出线，应通过被引出的各层。文字说明宜注写在水平线的端部，各行文字间距一致；说明的顺序应与被说明的层次相互一致。各行文字前边的短横线长度为8mm。见“图10”。
五.轴线符号（置于轴线层）：
1.一般有两个及两个以上的墙、柱等有明显轴线的结构物时，均应标注定位轴线及轴号。
2.定位轴线用点画线（ACAD-ISO 04w100）绘制。
3.定位轴线一般应编号，编号应注写在轴线端部的圆内。圆直径为10mm，圆内编号字高6mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
4.平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写。见“图11”。
5.英文字母的I、O、Z不得用作轴线编号。
6.一个详图适用于几根轴线时，应同时注明各有关轴线的编号；通用详图中的定位轴线，应只画圆，不注写轴线编号。见“图12”。
7.圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写英文字母表示，从外向内顺序编写。见“图13”。
8.折线形平面图中定位轴线的编号可按“图14”的形式编写。
9.复杂平面图样的定位轴线可分区顺序编号；也可分区单独编号，编号的注写形式为“分区号—该区轴线号”。见“图15”。
10.附加定位轴线的编号，应以分数形式表示，并应按下列规定编写：
（1）两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写。
（2）1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。见“图
16”。
六.打断、连接符号（置于标注文字层）：
1.打断符号应以折断线表示需打断的部位。折断线两端对称，中间为“Z”形，“Z”形两直线段各长3mm，间距3mm，中间以斜线连接（即“Z”形总长6mm，总高3mm）。见“图17①”。
2.连接符号应以相互平行的双折断线表示需连接的部位。通常情况下双折断线间距6mm。若两部位相距过远时，双折断线间距可相应调大，此时折断线两端靠图样一侧应标注大写英文字母表示连接编号；两个被连接的图样必须用相同的字母编号。见“图17②”。
七.对称符号（置于轴线层）：
对称符号由对称线和两端的两对平行线组成。对称线用点画线绘制；平行线长8mm，每对的间距为2mm；对称线垂直平分于两对平行线，两端超出平行线3mm。见“图18”。
八.指北针：
指北针：其形状宜如“图19”所示，其圆的直径应为24mm，指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
九.坡度符号：
1.绿地上只表示坡向，用单面箭头符号。见“图20①”。
2.硬质铺装上需同时表示坡度、坡长及坡向，用双面箭头表示，箭头上部注写坡度，以%为单位，箭头下部注写坡长，以米为单位。见“图20②”。
十.放线原点及坐标符号：
1.放线原点及坐标以十字线“╋”表示。十字线长8mm，宽0.5mm。
2.放线原点及坐标以引出线引出其坐标值，通常用“X、Y”表示。坐标标注数字高5mm，坐标值为负数时应注“-”号，为正数时“+”可省略。见“图21”。
十一.特殊符号：
常用的角度、加减号、直径的标注在Symbol中可以插入；也可通过键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。
第二章(二) 专项规定
一般来讲，施工图的正图部分包括：
一.施工设计总平面
1.明确植栽、灯位、园林道路、广场、建筑小品等之间的关系，及其外轮廓线和轴线。
2.注明各专业施工设计的相互关系，表明所有施设图纸的查找方法。
3.以图例表示全园性设施。
4.不做尺寸标注和索引标注；表明周边地块的性质。
5.分图：对于面积较大、内容较复杂的总平面图，通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则，但一个工程项目中应统一）。
二.放线索引平面：
1.以尺寸注或坐标标明道路、广场、园林建筑、小品相对于某固定建筑物基点的定位关系。
2.以尺寸标注标明道路、广场、园林建筑、小品的控制尺寸及相互位置关系。
3.自然曲线式的平面设计以方格网为控制放线依据（网格间距1m×1m～
20m×20m），并使方格网与测量图的坐标方格线方向一致，或与固定建筑物或构筑物方向一致。如周围环境没有建筑物或构筑物，网格方向选择与指北针方向一致或成某个整数度夹角，并用角度标注及文字说明注明。
4.详细索引所有的道路、广场、建筑小品等的施工详图。
5.以“╋”为放线原点符号并加文字标注；放线基准点应选择固定建筑或构筑物基点或轴线基点，一般不选在道路上。特殊情况下除外，如：改造设计道路位置不变，此时应选择道路。
6.用点标高表明不同台面的标高。若放线和索引分置于两张图中，此点标高宜置于索引图中。
7.使用说明文字说明材料、设备、造型、色彩的选择原则；说明设计内容及各专业图纸的查找方法。
三.竖向施工设计平面：
1.标注建筑室内标高、出入口及室外标高；标注道路的拐点、交叉点、变坡点高程；标注纵坡及横坡坡向、坡度、坡长；标注横坡示意图。
2.用箭头标明绿地、园路、广场、道路等的排水方向；标明雨水口位置（视项目要求），并用图例说明。
3.标注铺装场地变坡点的高程、排水坡向和坡度。若广场有高差变化，用箭头标明高差变化方向，并标明高程。
4.水体竖向设计应标明水体驳岸岸顶、常水位标高、池底标高、水流方向、坡度。绘制水池标准段、特殊段的横剖面图，标明高程变化及横坡坡度，必要时绘制水池纵剖面图。
5.标注绿地变坡点的高程、排水坡向；标注地形等高线和等高线高程（等高线高程标注数字应置于等高线中并平行于等高线）、地形的控制点标高；标注
挡土墙的位置、墙顶标高，并用图例说明。
6.在坡度变化复杂地段增加剖面图，标明各关键部位标高。
7.使用说明文字说明高程设计依据、排水原则、地形处理原则。
四.道路、广场施工设计平面(局部详图) ：
1.以“╋”为放线原点符号并在图例中说明，且该原点在放线总图中应有定位。
2.标明道路、广场与放线基准点的相对关系、控制尺寸及细部尺寸，用点标高标明广场高差变化。
3.标明路面宽度及细部尺寸。自然式布局的园路、广场，以方格网为放线依据。
4.标明面层铺装大样及铺装材料的颜色、材质、规格等，标明铺装做法索引。标注的方法见材料名称标注部分。
5.绘制重要、复杂地段的立、剖面图，并在图纸中标明绿地、道牙、路面、广场的高程关系；表明或索引出路面、广场结构层做法。
五.绿化施工设计：
1.以不同图例表明植物类别，如落乔、常绿、花灌木、植物球、色带等；一般来讲，落乔图例直径为4——5米，常绿图例直径为2——4米，花灌木图例直径为1——2米，植物球图例直径为1——2米。
2.以图例的中心点表明植物种植点位置，必要时以方格网为控制放线依据，如成片栽植花卉、地被等。
3.用标注引出线标明植物的品种及数量，要求连线的点落于图例中心点，对于成片的植栽以“?”表示落点。
4.当需修剪植物时，或对苗木形态有特殊要求时，应绘制立面表现图并加文
字说明。
5.单独注明现状保留植物品种及数量；单独注明特殊规格的植物品种及数量。
6.使用说明文字说明施工放线依据及要点。
7.制作苗木单，表明所有植物的数量、品种、规格及植栽密度等。
六.小品施工设计：
1.使用平面图、立面图、剖面图及节点做法详图（必要时须画出立体示意图）等表明小品的尺寸、材料、颜色及做法；以建筑、结构设计规范为标准；使用说明文字来说明技术要求。
2.一般规定详见前文。
3.同一个工程项目中，尽量统一材料规格及工程做法。
4.钢筋：
①结构平面图中配置双层钢筋时，底层钢筋的弯钩应向上或向左，顶层钢筋的弯钩则向下或向右。
②钢筋混凝土墙体配双层钢筋时，在配筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋的弯钩则向下或向右。
③若在断面图中不能表达清楚的钢筋布置，应在断面图外增加钢筋大样图。
④图中所表示的箍筋、环筋等若布置复杂时，应加画钢筋大样及说明。
⑤独立基础等配筋较简单时，可在其平面模板图左下角绘出波浪线，在波浪线范围内绘出钢筋并标注钢筋的直径、间距等。
七.水电：
一般规定同前文，专向内容待补充。
第二章(三) 材料名称标注
一个工程项目中，整套图纸所注写的建筑物、构筑物、景观小品、铺装材料等的名称应统一。材料名称一般规定如下：
一.石材、面砖：
1.园林：
颜色/面质/材质//规格（长*宽*厚）。例如：灰色抛光花岗岩/600*300*20，黄（青、黑等）石板/400*200*20，红色水泥砖/200*100*60等。“//”表示分行注写。
常用材料为以下所示，其它材料可调整使用：
花岗岩：（1）、按颜色分：浅灰色、深灰色、黄色、红色、黑色
（2）、按质感分：抛光、烧毛
板岩类：黄石板、青石板、黑石板、片岩
水泥砖：浅灰色水泥砖、深灰色水泥砖、黄色水泥砖、红色水泥砖（少用）
砼道牙常用规格：500*300*120、300*250*120、500*300*100/80、500*200*100、500*200*60、500*150*60
2.小品：
规格（长*宽*厚）/颜色/面质/材质。例如：600*300*20灰色抛光花岗岩，400*200*20黄（青、黑等）石板，200*100*60红色水泥砖等。
二.钢材：
应注明型钢的功用，如：柱、梁、檩条、支撑等。
方钢---□b方钢。例如：□50方钢
方钢管---□b*t方钢管。例如：□50*3方钢管
薄壁方钢管---B□b*t方钢管。例如：B□50*3方钢管
矩形钢管---□b*h*t矩形钢管。例如：□50*30*3矩形钢管
钢管---φd*t钢管。例如：φ50*3钢管
等边角钢---Lb*t角钢。例如：L50*3角钢
不等边角钢--- LB*b*t角钢。例如：L50*32*3角钢
槽钢---［N槽钢或Q［N轻型槽钢。例如：［8槽钢或Q［8轻型槽钢
H型钢--- b*hH型钢。例如：152*150H型钢
工字钢---I N工字钢或QI N轻型工字钢。例如：I 20a工字钢或QI20a轻型工字钢
扁钢---━b*t扁钢。例如：━50*5扁钢
钢板---━B*b*t钢板。例如：━300*200*10钢板
予埋铁件---予埋铁件M-1，2…。例如：予埋铁件M-1
金属膨胀螺栓---Md*l膨胀螺栓。例如：M8*80膨胀螺栓
其它常用螺栓---Md螺栓。例如：M6螺栓
钢筋---φd。例如φ12
三.木材：
1.柱：b*h截面木柱。例如：150*150截面木柱
2.梁、檩条、装饰条：b宽h高木梁（檩条、装饰条）。例如：50宽100高木梁（檩条、装饰条）
3.木桥面、木板道、座凳面：b宽t厚木板，缝宽s。例如：100宽30厚木板，缝宽10
4.圆木：φ**。例如φ200圆木柱
第二章(四) 图纸编排及装订
一.图纸编排顺序：
1.工程图纸应按专业顺序编排。一般应为图纸目录、总说明、苗木单、总图、放线索引图、竖向图、道路铺装、植栽、小品、水电等。
2.各专业的图纸，应按图纸内容的主次关系、逻辑关系，有序排列。
3.单张图纸内图面编排，应按图面内容的主次关系、逻辑关系，有序排列。
4.小品单体方案或施工图绘制在1张图纸内时，其说明文字宜列于本图右下方；单体方案或施工图多于1张图纸时，其说明文字宜列于首张图纸右下方。
二.图纸装订：
1.图册装订时使用原色统一的封面、封底（A3~A1）。
2.图册封面上需注明该版出图的时间，如“2003年06月15日版”。
3.图纸若需分册装订，需在封面上注明分册号如“一”、“二”、“三”等，各分册上的图号应相对完整。
第三章：作图软件规范设置
第四章：图纸内容及要求
第五章：附图
景观工程设计流程
春雨原色制图规范 景观设计制图规范 主编： 校对： 审定： 编者单位： 编制日期：
目录 第一章：总则 第二章：制图规范 一.一般规定 1.图幅、比例 (2) 2.图层 (3) 3.图线、图例 (4) 4.文字标注 (5) 5.尺寸标注 (6) 6.常用符号 (7) 二.专项规定 (12) 1.总图 (13) 2.放线索引图 (13) 3.竖向 (14) 4.道路铺装 (14) 5.绿化植栽 (15) 6.小品 (15) 7.水电 (16) 三.材料名称标注 (16) 四.图纸编排及装订 (18) 第三章：作图软件规范设置 第四章：图纸内容及要求
一.方案设计图 (一)方案设计展板 (二)方案设计图册 (三)方案设计幻灯演示文件 二.扩大初步设计图 第五章：附图 第一章总则 1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。 2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。 3.本标准适用于春雨计算机制图。 4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。 第二章制图规范 第二章(一) 一般规定 第一节图幅、比例 一.图纸幅面： 1.图框位置：春雨04/e春雨/文件/天下图框 2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。 4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。 5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。 二.比例： 1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。 2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。 3.比例符号“：”应选用中文半角状态输入。 第二节图层 1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。 2.0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得做为绘图层。255号色不做为绘图颜色。
目录 一、景观施工图设计范围和设计内容要求 二、景观施工图设计时间安排 三、景观施工图设计成果要求及其附件资料
一、景观施工图设计场地范围和设计内容要求 1.1设计范围CAD示意图（如下图示例）
见附件“万悦城项目景观设计输入条件”PPT文件 1.2设计范围CAD文件（如下图文件） 1.3景观施工图设计空间范围： 1.3.1用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、 公共活动广场、组团苑内外户外空间、首层和入口层架空层区等。 1.3.2建筑屋顶屋、顶花园和平台花园。 1.3.3区红线外的市政人行道路和绿化带、市政公共广场。 1.3.4其他，相见下表： 景观施工图设计范围补充列表： 编号区域名称是否备注 01 红线外市政人行道路? 02 红线外市政绿化带? 03 公交车站牌及岗亭? 04 红线外市政广场? 05 红线外市政防噪林? 07 住户私家花园（私家部分）? 08 建筑首层架空层? 09 建筑避难层(公共部分) ? 10 建筑除入口层外的架空层? 11 会所等公共场所内外景观花园?
备注：所有架空层及有顶板、墙柱面的空间设计范围包括吊顶天花、柱面墙面装饰、地面铺装、绿化配置、家私及布品、灯光、绿化配置等。 二、景观施工图设计时间安排 3.1各阶段时间安排如下：（如项目时间有调整，则依项目最新进度统一修改） 注：各阶段汇报时间为最终成果提交时间，过程汇报时间按需设定 三、景观设计成果要求及其附件资料 附件1《景观扩初设计成果标准》 附件2《景观施工图设计成果标准》 附件3《景观设计输入条件清单表》
附件一
景观设计制图规范 主编： 校对： 审定： 编者单位： 编制日期：
制图规范 目录 (1) 第一章：总则 第二章：制图规范 一.一般规定 1.图幅、比例 (2) 2.图层 (3) 3.图线、图例 (4) 4.文字标注 (5) 5.尺寸标注 (6) 6.常用符号 (7) 二.专项规定 (12) 1.总图 (13) 2.放线索引图 (13) 3.竖向 (14) 4.道路铺装 (14) 5.绿化植栽 (15) 6.小品 (15) 7.水电 (16) 三.材料名称标注 (16) 四.图纸编排及装订 (18) 第三章：作图软件规范设置
第四章：图纸内容及要求 一.方案设计图 (一)方案设计展板 (二)方案设计图册 (三)方案设计幻灯演示文件二.扩大初步设计图 第五章：附图
第一章总则 1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。 2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。 3.本标准适用于春雨计算机制图。 4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。 第二章制图规范 第二章(一) 一般规定 第一节图幅、比例 一.图纸幅面： 1.图框位置：春雨04/e春雨/文件/天下图框 2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。 3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。 4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使
园林绿化工程开工报告 绿施管1— 1 工程名称小区景观工程合同开工日期年月日工程地点合同竣工日期年月日 工程类别园林建筑、水电安装、 合同工期（天）绿化 工程规模约平方米计划开工日期年月日工程造价（暂定）（万元）计划竣工日期年月日定额工期（天）计划工期（天） 申请开工条件： 施工单位：（总）公司审查意见 工程项目负责人： 工程技术负责人： 质安负责员： 文明施工负责人： 治安保卫负责人： （盖章）（盖章） 年月日年月日监理单位意见建设单位审查意见 （盖章）（盖章） 年月日年月日注：工程类别分为“园建工程” 、“绿化工程”和“喷淋工程”三类。
绿施— 2 工程名称工程地点 合同编号开工日期停工日期 停工原因 事实与理由： 建议及要求： 申报单位监理单位审查意见建设单位审查意见 （盖章）（盖章）（盖章）年月日年月日年月日
绿施— 3 工程名称工程地点 停工原因合同编号 复工条件本工程年月日停工报告之问题已经解决故此申请复工经济损失分析（人工、材料机械费及其它） 停工日期复工日期计停天数（天）申报单位监理单位审查意见建议审查意见 （盖章）（盖章）（盖章）年月日年月日年月日
园林绿化工程施工组织设计审批表 绿施管 1— 4工程名称小区景观工程施工单位 致建设监理有限公司 我方已根据施工合同的有关规定完成了小区景观工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予审查和批准。 附：施工组织设计（方案） 施工单位：公司（章） 项目经理： 日期：年月日 审核意见： 专业监理工程师： 年月日 审核意见： 总工监理程师（或总监理代表）： 年月日
（一）录入设定 1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。 2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。 3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。必须旋转时，要在图中标明旋转原点及角度。 4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。 （二）图层及颜色设置 1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。 2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。 3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。 4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。 5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。虽然我很喜欢将植物弄的花花绿绿，但这种方法不正规，不值得提倡。 6、基本图层设置规定：我一般偏好如此设定图层颜色（当然也参考了一些小型设计院的设计规范） 填充——红色（1#） 轴线——红色（1#），线型用center2 网格——红色（1#），线型用Acad_iso02w100 小品——可用黄色（2#）的接近色，一般黄色出图时太浅，不容易看清，我比较喜欢用土黄色 植物——绿色（3#） 色带——可用绿色（3#），也可自行设定颜色，但是要和建筑、道路、小品、铺装、填充等区分明显 原有道路——建议采用青色（4#），也可采用红色（1#） 原有建筑——建议采用蓝色（5#），也可采用红色（1#） 铺装——粉色（6#） 尺寸标注——白色（7#） 文字标注——白色（7#） 原有植物——建议采用跟绿色（3#）反差较大的灰绿色表示 7、对于较完善的施工图，一般分为总图、详图、土建、绿化、水、电等部分来做，一般我们接触较多的是总图、详图、绿化部分，有时也接触土建部分，但很少接触水、电部分，很多时候都是外请专业设
绿化施工图设计注 意事项
绿化施工图设计注意事项 施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。 在初步设计批准后，进行施工图设计。施工图设计文件包括施工图、文字说明和预算。施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。在一个子项目内，各专业工种要同时按照专业规范进行审核会签。 1．施工总平面图 （1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。 （2）施工总平面图中要注明基点、基线。基点要同时注明标高。 （3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。
（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。 （5）图的比例尺为1:100-1:500,, 2．种植施工图 （1）平面图 ①在图上应按实际距离尺寸标注出各种园林植物品种、数量。 ②标明与周围固定构筑物和地上地下管线距离的尺寸。 ③施工放线依据。 ④自然式种植能够用方格网控制距离和位置，方格网用2米x2米一10米x10米，方格网尽量与测量图的方格线在方向上一致。 ⑤现状保留树种，如属于古树名木，则要单独注明。 ⑥图的比例尺为1:100 --:500 o （2）立面、剖面图 ①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。 ②标明施工时准备选用的园林植物的高度、体型。
绿化施工图纸规范-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
景观设计制图规范 主编： 校对： 审定： 编者单位： 编制日期：
制图规范 目录 第一章：总则 第二章：制图规范 一.一般规定 1.图幅、比例 (2) 2.图层 (3) 3.图线、图例 (4) 4.文字标注 (5) 5.尺寸标注 (6) 6.常用符号 (7) 二.专项规定 (12) 1.总图 (13) 2.放线索引图 (13) 3.竖向 (14) 4.道路铺装 (14) 5.绿化植栽 (15) 6.小品 (15) 7.水电 (16) 三.材料名称标注 (16) 四.图纸编排及装订 (18) 第三章：作图软件规范设置 第四章：图纸内容及要求
一.方案设计图 (一)方案设计展板 (二)方案设计图册 (三)方案设计幻灯演示文件 二.扩大初步设计图 第五章：附图 第一章总则 1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。 2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。 3.本标准适用于春雨计算机制图。 4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。 第二章制图规范 第二章(一) 一般规定 第一节图幅、比例 一.图纸幅面： 1.图框位置：春雨04/e春雨/文件/天下图框
2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。 3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。 4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。 5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。 二.比例： 1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。 2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。 3.比例符号“：”应选用中文半角状态输入。 第二节图层 1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。
道路绿化带园林绿化工程施工进度网络图 一、施工总进度及单项工程进度 1、施工总进度控制 本工程施工内容包括绿带、园林建筑、小品景观、园路广场、灯光照明、给排水、广播系统等，工程内容多，工艺复杂、涉及面广，在 62天内完成任务，压力很重。所以，我公司在工程一开工就要高度重视工期，根据本工程的特点，排出具体的工程节点计划，成立以项目经理为首的进度控制小组，投入大量人力和物力，对照节点计划，只准提前不准退后，一些非关键工序可根据总进度计划，进行流水作业，但以不影响总工期为原则，对于有可能出现短缺的材料，做到早进场早施工，确保在 62日历天完成本工程的全部施工内容。 2、工程进度计划(横道图，见附件) 二、工程进度安排与保障措施 (一 )、进度的主要影响因素 1、本工程工期紧、体量大、要求高、工艺复杂，必须实行
进度计划的动态控制，合理组织流水施工。 2、工程体量大、周转材料、机械设备、管理人员、操作工人投入大。 3、绿化工程已过最佳种植时期，高温影响严重。 (二 )、保证工程进度的组织管理措施 抽调精干的工程技术人员和富有经验的项目经理组建项目经理部，统一指挥，协调施工：选派技术力量较强、机械设备先进的施工队伍，分成两个施工队投入施工，从人员落实和机械设备配备上保证工程按期完成。 1、分段控制，确保各阶段工期按期完成，配备充足的资源。 2、全体管理人员全天在工地，工程所用设备、材料根据计划，提前订货，防止不能及时进场而影响工期。安排测量人员及时提供轴线、标高，确保轴线、标高准确，不影响生产班组施工进度。 3、合理安排交叉作业，充分考虑工种与工种之间、工序与工序之间的衔接，确保科学组织，流水施工。现场放样工作在前，充分吃透设计意图，熟悉施工图纸，提前安排定型模
绿化施工图纸规范

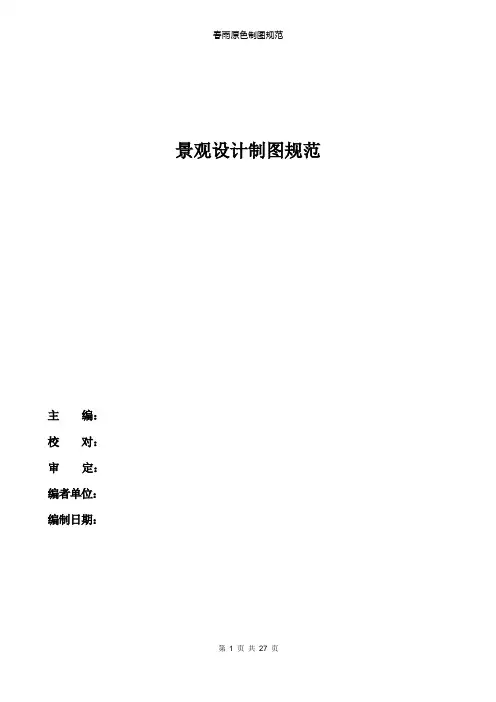

春雨原色制图规范 景观设计制图规范 主编： 校对： 审定： 编者单位： 编制日期：
制图规范 目录 第一章：总则 第二章：制图规范 一.一般规定 1.图幅、比例 (2) 2.图层 (3) 3.图线、图例 (4) 4.文字标注 (5) 5.尺寸标注 (6) 6.常用符号 (7) 二.专项规定 (12) 1.总图 (13) 2.放线索引图 (13) 3.竖向 (14) 4.道路铺装 (14) 5.绿化植栽 (15) 6.小品 (15) 7.水电 (16) 三.材料名称标注 (16) 四.图纸编排及装订 (18) 第三章：作图软件规范设置 第四章：图纸内容及要求
一.方案设计图 (一)方案设计展板 (二)方案设计图册 (三)方案设计幻灯演示文件 二.扩大初步设计图 第五章：附图 第一章总则 1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。 2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。 3.本标准适用于春雨计算机制图。 4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。 第二章制图规范 第二章(一) 一般规定 第一节图幅、比例 一.图纸幅面： 1.图框位置：春雨04/e春雨/文件/天下图框 2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的
规定。 3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。 4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。 5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。 二.比例： 1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。 2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。 3.比例符号“：”应选用中文半角状态输入。 第二节图层 1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。
第一节、工程概况 一、工程概况 “百年大计，质量第一”质量是公司的生命，精心组织，精心施工，严格实行全员、全方位、全过程的质量控制，确保本工程建成为一流的优质工程。 一、工程质量目标 本工程的施工质量按照国家现行技术标准和技术规范进行质量评定。本工程的质量目标：工程一次交验合格率为100%，确保工程质量的最佳品质。 二、技术组织措施 根据本工程的特点，为了按期优质、高效、安全地完成本项目的施工，达到业主满意，除在施工方案、施工方法中所涉及到的具体施工技术措施外，对技术及技术管理工作做如下安排： 三、施工过程的质量控制 1、做好施工组织设计和施工方案的优化工作，按施工组织设计做好施工的各项准备工作。 2、严格按照施工组织设计确定的合理施工工序进行操作施工。 3、质检员实行跟班质量监督，发现问题及时处理。对有不按设计要求、施工验收规范、操作规程及施工方案施工，有损害工程质量行为的，有权停止施工并限期整改，实行质量一票否决权。
4、严格上下工序和交叉工序的交接、验收制度，做到本工程质量不合格不交，上工序不符合要求，下工序不继续施工。分部（分项）工程的检查、验收按建设部相应的质量评定标准执行。 5、合理安排施工工序的穿插，相应穿插的单位要明确责任，要办好交底和验收，加强产品的保护。 第三节、各分部分项工程施工方法 一、场地平整及测量工程 （一）、施工流程 场地初平→轴线的测设→标高的确定 （二）、各分项工程的工艺流程 平整场地 （1）、场地平整要有排水坡度，设计无要求时，一般应向排水沟方向作不小于2%的坡度，按每20m 的检查点进行逐点检查。 （2）、施工区域内及施工区周围的上下障碍物，应作好拆迁处理或防护措施。如建筑物、构筑物、地下管道、电缆、树木等等。 （3）、作好施工场地内机械、运行和道路和排水沟的畅通、牢靠。道路面须高于施工场地地面。 二、土方工程 （一）、施工流程 放线→挖土→验评 （二）、主要施工操作要点 1、放线 （1）、施工准备：熟悉施工图纸，弄清各种构筑物的标高尺寸，在图纸上明确标明。（2）、图纸的测设：根据施工图上各构筑物的底面标高，确定该线路土方的挖深，按平面图确定各处挖掘的范围，撒好槽灰线。无须较高精度。 2、人工土方开挖施工施工要点 （1）、土方开挖前绘制土方开挖图，确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方堆放地点等。
园林景观施工图各图总结 一、拿到扩初图后的改动与所做的准备 1.打印出总平，了解设计师的设计意图。整体布局和各节点代表什么东西。 打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念由来。 相同的节点在其名称中编入标号（景墙1，景墙3……） 尺寸是否合理。 打印一张总平，写上铺装标号和标记，为铺装意向图，为cad绘制总平铺装做准备。 节点，图库等资料的寻找和总结。 各节点，小品的体量是否合理。 做参照 参照如何使用？有什么好处？ 0. 要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好） 自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等 图纸上保留哪些资料：一层的文字说明（商店。。。），楼号，楼层数。 观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了） 1. 道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米，小车6米之说，详各地的规范），回车场15*15米（有些城市是18*18米），尽端式道路超过40米要设置回车场。 2. 登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0.8米的植物，而且是软质植物，车可以碾过去的。 3. 构筑物要把底层平面放进去，屋顶面用虚线。 4. 网格图和坐标图的放样基准点、基准轴先移动到（0，0），点。而后al对齐。 5. 抓出比例，添加文字。 6. 绿化区域的Z型线绘制。 平面布置图 1.平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。 2．用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。 3．图上每种东西必须必须各个标明清楚。 4．平面图中的绿地用8号虚线标出地形，绿化边缘用波浪线围合。 5．样式不同的同一种节点要标明号码，比如树池1，树池2，。。。。（有利于绘制节点时归纳）6．注意高差之间的构造衔接。 7．每个踏步都必须写出‘上/下N级’。 8．路沿石的两条线要一粗一细。制图美观. 竖向设计图 1．标高控制点放样依据，必须明确标识出，且其位置必须在整个施工过程中较为固定的点，
景观设计任务书项目名称：荣和·山水绿城景观设计 拟稿： 审核： 签发：
公司名称：广西荣和置业有限责任公司编制日期：________________________
一、总体景观规划设计要点 1.设计提炼出一个鲜明的具有文化内涵的推广主题(名称)，并赋予其深厚的文化内容，同时突出自然环境与居住环境良好结合理念。 2.地块内有市政路分隔，弱化市政路的概念，宜做成观山、观水的景观走廊，生态化观光价值突出以及商业价值突出的异国风情商业街及休闲广场。同时也能成为北湖片区具有较强商业旅游景观效应的景观路。 3.总体布局应充分考虑与东面狮山生态公园片区的关系，充分挖掘其景观价值及商业价值。 4.区内主要道路沿线应营造多个开放空间，形成疏密有致、连续而变化的道路景观。 5.景观设计需密切配合建筑设计： （1）有利于环境、交通、会所等整体设计，达到最佳效果； （2）便于功能与标高的整体解决，减少设计上不必要的冲突和反复。 （3）大部分住宅首层（除与临街商业相接的住宅以外）设架空层，以使室内、外空间自然过渡。营造自然和谐的邻里交流场所。 6. 设置不同功能性质休憩场所，以满足不同年龄层次人休闲和活动的要求，例如儿童及老人活动场所。 7.在进行景观设计时，尽量将人防出口、检查井、通风井、地下车库出入口等突出地面的构筑物合理利用、巧妙装饰，以化解对整体环境的影响（要求在景观概念设计阶段提供上述处理方法的意向图片）。 8.社区内步道系统的设计要充分考虑行人的舒适要求、视觉要求等，处理好园路与建筑、植被、设施、座椅等之间的关系。 9.住宅入口大堂周边（架空层）景观设计应适当精细化处理，或在适当位置设置休闲座椅等。 10.景观照明考虑艺术化，可与室外小品设计风格统一，形成社区特有的设计符号。 11.背景音乐应烘托活动场地气氛，特色园径考虑加入背景音乐，营造轻松浪漫的散步空间。 12.植物设计充分考虑时间的影响，兼顾近期和长期的景观效果，注意植物种类的合理搭配，包括花期、颜色、气味等，使四季都有理想的绿化景观效果。 13.景观规划应协调好硬景及软景的比例及关系，在生态的、投资造价合理的原则下，考虑小区景观的趣味性、均好性及可参与性。在满足小区居民活动基本要求的前提下适当增加绿化软景的面积。原则上所有的架空层、小区主入口、园林中心区域设置硬景铺装外，其余均全部按绿化软景设计。 14．建筑立面初步定位为简约的现代新古典风格（详见所附图片）。
绿化专项施工方案
一、工程概述 1.工程名称： 地点： 建设单位： 监理单位： 本工程总用地面积约11.3万平方米，景观面积约3.3万平方米，绿化用地面积约7万平方米，包括园区整体景观绿化、景观道路、景观水系、景观照明、园区给排水、化粪池工程、园区监控、园区背景音乐系统等，绿化重点突出桃花，配以其它适生树种，公园绿化率达到85%（乔木栽植8245株，灌木栽植5526株，色带种植5087.5㎡，草坪栽植72362.5㎡，花卉栽植4501.2㎡，竹类栽植（273.8㎡）。 2.编制依据：根据广州土人景观顾问有限公司设计的鹤壁桃园景观设计施工图的全套图纸和设计中提到的相关标准图集。 1）．招、投标文件、中标清单、部分变更图纸 2）．业主给定的施工图纸 3）. 施工现场实际情况 4）．国家现行标准、规范及质量评定规程和文件规定 二、施工方案 1、绿化施工准备工作 （1）施工进度计划 熟悉图纸→土方回填/地形整理/苗木调研（8月22-11月5日）→乔木种植（12月20日—2015年1月30日）→灌木、花卉、竹类种植（2015年2月25日—3月31日）→草坪种植（3月5—3月15日）→苗木养护（2014年12月20日-2015年4月30日） （2）领会设计意图 技术人员进场后，仔细阅读设计单位全部设计资料(包括图面材料、文字材料及相应的图表)，看懂图纸上的所有内容，并听取设计技术交底和主管部门对此项工程的绿化效果的要求。 （3）技术员必须充分明确施工现场地上与地下情况 向有关部门了解并明确地上构筑物处理要求；地下管线分布现状；并掌握土质情况、交通状况、水源、电源情况等。 （4）制定材料使用计划 明确各项苗木材料来源渠道，其中主要是苗木的出圃地点、时间及质量。根据工程总进度计划的需要，提出苗木、工具、材料的供应计划，包括规格、型号、用量、使用进度等。
景观施工图设计的流程 项目前期 扩初、施工图前需要方案交底。 项目负责人在工程开始前组织相关人员进行图纸交接（内部），或者对图纸或者模型进行推敲。 如果在扩初基础上做施工图： 负责人了解图纸，把风险点及问题列出来，组员把自己所做的项目了解一下，提出自己的想法及建议、问题。有条件的建模推敲；然后反馈甲方及设计方。确定最终方向。组员配合负责人编制时间节点表格； 第一步：拿到扩出图纸之后负责人整理一套项目图框，编制项目编号，确定时间节点。 ①封皮、目录（根据图纸随时变更）、设计说明（需确定景观设计面积等项目指标） 第二步：整理底图，调成以毫米为单位，找到正确坐标，删除红线范围外的元素，删除没用的图层。尽量让BASE占用的空间最小。把标准拷贝到BASE中，按照标准修改图层及线形。（参考周期：根据扩初复杂程度确定） 第三步：落建筑一层平面、现状构筑物（车库、防倒塌楼梯、各种井等）平面。（参考时间：1-2天） ①可将所有建筑一层平面图考至一个cad中，统一整理。把柱网填充、家具、厨具等无用图例清理干净，保留房间功能说明性文字，最后仅保留建筑一层轴线、建筑一层文字、建筑一层平面三个图层。（参考时间：1-2小时） ②将整理好的平面图落入底图，如果建筑有轴线坐标，可通过轴线坐标定位落建筑一层，如果没有，可通过地下车库等参照物的轴线落建筑一层平面。（参考时间：半天） ③标示建筑一层竖向、楼号、层高，字体用黑体5# 0.7高宽比，平面文字用黑体、0.7高宽比（参考时间：1个小时） ④确定建筑落位后，建筑描边（参考时间：1个小时） ⑤地下车库、通风井等地面构筑物如有、需画出地下结构线，以确定覆土厚度，便于绿化水电设计布置。（半天） 第四步：铺装排版，（参考时间：根据扩初程度3-7天） ①排版需从建筑（构筑物）的出入口开始推起 ②排版时注意与周边构筑物找关系，尽量保证“中对中”原则 ③45度斜铺铺装，尽量保证整块铺设，不切板。 ④对缝，尽量保证构筑物立面贴面、顶面压顶与地面铺装对缝， ⑤节点处排版完成即可用作大大样详图 ⑥铺装排版结合竖向进行。 ⑦道路增加中心线， 第五步：排版之后，整理最终建施平面图落入base中，填充草皮，检查隐形消防车道、消防登高面、建筑退线、用地红线、车库线、道路中心线、建筑描边、构筑物边线、等高线，是否符合标准（线型比例、线宽等）。（参考时间：1天） 第六步：环施推进。 ①总平面小品索引图。（参考时间：1天） ②材料使用表、小品灯具意向（参考时间：半天） ③铺装大样详图（参考时间：1天） ④通用节点详图（参考时间：半天） ⑤铺装形式图（参考时间：2天）
园林施工图基本制图规范 （一）录入设定 1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。 2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。 3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。必须旋转时，要在图中标明旋转原点及角度。 4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。 （二）图层及颜色设置 1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。 2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。 3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。 4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。 5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。虽然我很喜欢将植物弄的花花绿绿，但这种方法不正规，不值得提倡。 6、基本图层设置规定：我一般偏好如此设定图层颜色（当然也参考了一些小型设计院的设计规范） 填充——红色（1#） 轴线——红色（1#），线型用center2 网格——红色（1#），线型用Acad_iso02w100 小品——可用黄色（2#）的接近色，一般黄色出图时太浅，不容易看清，我比较喜欢用土黄色 植物——绿色（3#） 色带——可用绿色（3#），也可自行设定颜色，但是要和建筑、道路、小品、铺装、填充等区分明显 原有道路——建议采用青色（4#），也可采用红色（1#） 原有建筑——建议采用蓝色（5#），也可采用红色（1#） 铺装——粉色（6#） 尺寸标注——白色（7#） 文字标注——白色（7#） 原有植物——建议采用跟绿色（3#）反差较大的灰绿色表示 7、对于较完善的施工图，一般分为总图、详图、土建、绿化、水、电等部分来做，一般我们接触较多的是总图、详图、绿化部分，有时也接触土建部分，但很少接触水、电部分，很多时候都是外请专业设计人员
总平面施工图设计 一、总平面图定义:总平面图是在该区域内所有设计工程项目建设完成后,从空中向下看所能看到的所有物体、山水、地形、植物等的平面投影图。它反映该区域内所有原有和新建项目的全部概貌。包括： 1、所有的建、构筑物、地下建筑物用虚线表示。 2、道路系统，包括广场、车道、人行道、园路、消防车道（有植草砖的用虚线)等。 3、水系、湖、塘、池、溪、水景等，名称。 4、地形、地貌：山、石、坡地、等高线高程 5、地被植物名称及布置。 6、照明及装饰灯具、水景布置位置、喷灌设施等、 7、地下管线系统(建筑总图有，园建因为只有水电管道比较简单所以省去) 8、指北针(或风玫瑰图）、比例尺。 9、用地红线、地下室边线等界线。 所有这些都要在总图上表示出来，为了能看清楚和供不同的使用者应用，总图分了很多专业:园建、水、电、绿化、管线综合等,各专业只设计自己相关的部分,用相应的制图符号和图形表现在各种功能建构筑物的形状、大小、特征和可使用性能。 园建专业的总平面图则应清楚的表示本区域内所设计的所有建筑工程项目的位置、尺寸大小、与其他物体的相互关系,包括有平面的也有竖向的关系。 二、总平面施工图的设计依据:?1、扩初或初步设计图纸和文件。 2、国家有关总平面图设计规范要求等。 三、总平面施工图的作用: 1、是了解本工程项目概貌的主要图纸。 2、是本工程施工放线的主要依据。 3、是配合施工详图进行施工的主要依据。 4、是做施工预算的主要依据。 5、是竣工验收的主要依据。 可见施工总平面图是相当重要的,并且是关系全局的,它的好坏直接影响到本工程项目的整体设计质量。 四、总平面施工图的设计:
花池绿化设计说明 一、设计依据 （一）《园林基本术语标准》CJJ/T-91-2002 （二）《风景名胜区规划规范》GB-50298－1999 （三）《风景园林图例图示标准》CJJ67－95 （四）《城市绿地分类标准》CJJ/T85－2002 （五）《城市道路绿化规划与设计规范》CJJ75-97 二、自然条件 （一）芜湖市属亚热带湿润季风气候。芜湖的气候特点是：光照充足，雨量充沛，四季分明。年平均气温15～16℃，日照时数2000小时左右。最热为7～8月，平均气温超过28℃，极端最高气温接近40℃；最冷为1月，月平均气温仅3℃，曾出现过-10℃的极端最低气温。芜湖降雨充沛，年降雨量1200毫米，但年内降水分布不均，主要集中在春季、梅雨季节和初冬。无霜期每年达219～240天。 三、绿化范围 站房西侧花池绿化，绿化面积约120㎡ 四、绿化施工要求 （一）一般规定 1 竣工验收时，苗木的成活率应达到95%。 2 竣工验收时，草坪、地被植物的覆盖率应达到90%以上。 3 竣工验收时，除应达到以上要求外，还应遵照芜湖园林主管部门、相关主管部门和建设单位的要求。 （二）苗木的质量要求 1、栽植材料的质量要求应具有根系发达、生长茁壮、无病虫害，无缺乏矿物质症状，生长旺盛并符合设计要求的规格。 2、严格按苗木规格购苗，应选择枝干健壮，形体优美的苗木，苗木移植尽量减少截枝量，严禁出没枝的单干苗木，乔木的分枝量三分枝以上。 3、铺草用的草块应大小相仿，边缘平直，土层厚度不小于0.8厘米。杂草不得超过0.5%，无病虫害。 4、花灌木尽量选用容器苗，地苗应保证应移植根系，带好土球，包装结实牢靠。 （三）土壤准备 1、栽植和播种前应根据土层有效厚度，土壤质地、酸碱度和盐分，采取相换土等措施。 2、草坪及草花的整地翻土深度不得小于25厘米，多年生木本花卉翻土深度不得小于30厘米，翻土前，应按设计施基肥，以弥补土壤贫瘠对植物生长的影响。 3、翻土深度内土壤中的混杂物（如草根、碎砖、石块、玻璃等）应清除干净。 4、草坪铺植面必须平整，排水良好。 5、树穴尺寸必须符合设计要求；树穴内土质不符合栽植要求的需更换；树穴必须垂直下掘，上、下口径相等。 （四）乔灌栽植 1、乔、灌起苗的土球尺寸，必须符合设计要求。 2、乔、灌起苗方法： 1）起挖裸根苗必须先修剪枝叶，然后采用锐利的工具进行起挖，直径3厘米以上的主根需用锯子锯断，小根可用剪枝剪断，不得用锄劈断或强力拉断。根系应沾泥浆。 2）起挖带土球树木时，必须先修剪枝叶，然后用锐利的工具起挖土球，不能挖破土球。铲除土球上部表土及下部底土，必须先扎腰箍。土球需包扎结实，包扎方法应根据树木规格、土壤紧密度，运距等具体条件而定，土球底部直径应小于土球直径的1/3。 3、苗木运到栽植地点后，应及时定植，否则对裸根植物要进行假根植或培土，对带土球的苗树木应注意保护土球和树冠的枝叶。 4、苗木在栽植前需加以检查，如在运输中有损伤的树枝和树根，必须加以修剪，大的修剪口应作防腐处理。 5、树木定向应选择树冠丰满完整面朝向主要视线。树木栽植深度应保证在土壤下沉后，根颈和地表面等高。（根颈系树木主干与根系的交点）。 6、带土球树木的栽植：在树穴内用基肥与种植土填至放土球底面的高度时，将土球放置在填土面上，然后从树穴边缘向土球四周培土，分层捣实，培土高度到与地表面等高时,作围堰、浇足水，待水分渗透后整平，如泥土下沉，应在两天内补填种植土，再浇水整平。
园林绿化工程各分部分项工程的主要施工方案 第一节施工放线的施工方案 为了保证本工程的平面位置和几何尺寸符合设计图纸要求，并达到合格标准，对平面及高程控制如下：由项目经理组织负责项目部技术质量部门负责平面坐标及高程的设控验收。 一、测量方案平面坐标及高程传递，项目施工人员负责施工现场平面、道路、广场地形及地形标高测量，测量人员在与业主方、规划设计单位、监理单位交验水准点和坐标基准点后，对在本施工范围内的桩位进行必要的保护，并及时做好导线复测，导线点的加密，水准点的复测和加密等测量工作；对所交导线点，水准点进行现场拴桩。在附近固定物上做好拴桩标记，并填写拴桩记录。在条件允许的情况下，对有关桩位砌筑保护，并立标牌注明，注意保护字样。 1、施工测量技术要求 1.1本工程施工测量依据及相关标准、规范、规程：
1.1.1《园林绿化工程施工图纸》； 1.1.2《建筑工程施工测量规程》（DBJ01-21-95）； 1.1.3《工程测量规范》（GB50026-2000）； 1.1.4《测绘产品检查验收规定》（GHI002-95）； 1.1.5《工程测量成果检查验收和质量评定标准》（YB9008-98） 1.2对业主提供的控制点进行复核测量，符合精度要求后再进行工程的施工测量。 1.3场区内按施工情况需要增设水准点，测量精度按不低于二级水准测量精度进行测量。 2、测量主要仪器设备 经纬仪、水准仪、测量标杆、水准标尺、小线等。 3、施工测量成果的检查和检测 为了确保设计的等高线位置和标高，必须有严格的检查和检测制度，施工控制测量成果，自检和驻地监理审批，向监理工程师提出检测申请。检测均按照规定的同等级精度作业要求进行，及时提出成果报告，一般检测差应小于2倍中
园林绿化种植的施工放线是把图纸上 的设计方案，在现场测出苗木栽植的位置和株行距，通过准确的施工放线来体现设计意图，达到绿化工程所要求的效果。 一、准备工作 准备工作和组织工作应做到周全细致，否则因为场地过大或施工地点分散，容易造成窝工甚至返工。 1、了解设计意图。全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解 2、踏查现场，确定施工放线的总体区域 施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。 清理场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程稳定的地面物或地下物都应该清除。 二、准点、控制点的确定 要把种植点放得准确，首先要选择好定点放线的依据，确定好基准点或 基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些固定的地上物，作为定点放线的依据。 测定的控制点应立木桩作为标记。 三、施工放线
施工放线的方法多种多样，可根据具体情况灵活采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。现介绍几种常用的放线方法： 1、规则式绿地、连续或重复图案绿地的放线 （1）图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明显标记即可。 （2）图案整齐线条规则的小块模纹绿地，其要求图案线条要准确无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清楚的线条痕迹轮廓。 （3）有些绿地的图案是连续和重复布置的，为保证图案的准确性、连续性，可用较厚的纸板或围帐布、大帆布等（不用时可卷起来便于携带运输），按设计图剪好图案模型，线条处留5厘米左右宽度，便于撒灰线，放完一段再放一段这样可以连续的撒放出来。 2、图案复杂的模纹图案 对于地形较为开阔平坦，视线良好的大面积绿地，很多设计为图案复杂的模纹图案，由于面积较大一般设计图上已画好方格线，按照比例放大到地面上即可；图案关键点应用木桩标记，同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线，因面积较大，放线一般需较长时间，因此放线时最好订好木桩或划出痕迹，撒灰踏实，以防突如其来的雨水将辛辛苦苦划的线冲刷掉。 3、自然式配置的乔灌木放线法自然式树木种植方式，不外乎有两种，一为单株的孤植树，多在设计图案上有单株的位置，另有一种是群植，图上只标出范围而未确定株位的株丛、片林，其定点放线方法一般为： （1）直角坐标放线。这种方法适合于基线与辅线是直角关系的场地，在设计图上按一定比例划出方格，现场与之对应划出方格网，在图上量出某方格的纵横坐标、尺寸，再按此位置用皮尺量在现场相对应的方格内。 （2）仪器测放法。适用于范围较大，测量基点准确的绿地，可以利用经纬仪或平板仪放线。当主要种植区的内角不是直角时，可以利用经纬仪进行此种
