施工图示例（教材专用）
XX市建筑设计研究院
建筑工程设计图纸目录
2
年月日
设计说明（教材专用）
2
附教材示意图
一
-u
r -r -V -
..'■= ■':--盂^^ U M
一
Ml
I
；
誥爭竝議
S <
盂
w M
§
「
1 m i
L
彳
1 g
I
S
「
豊
sLmg
一
一
* v
—r
1
1 f
E g
m
E
E
E E
E H
006.
8E
g g d
冒
6
斜
m n N M i
§.*-~
I
(
? ■
□
1""l "■
BB
■ E
、 1 <'厶1
BB
^HJT
.
N N 呂
N
H
s
f z N
r [
」
3
§
列割
，_-
I
舅
b -s
-
r~
------- -------- 1
C.T =?
n
特
B
s ^
2
屈I
器去比
e
日芯若茗=
s
—
右
◎
2
◎

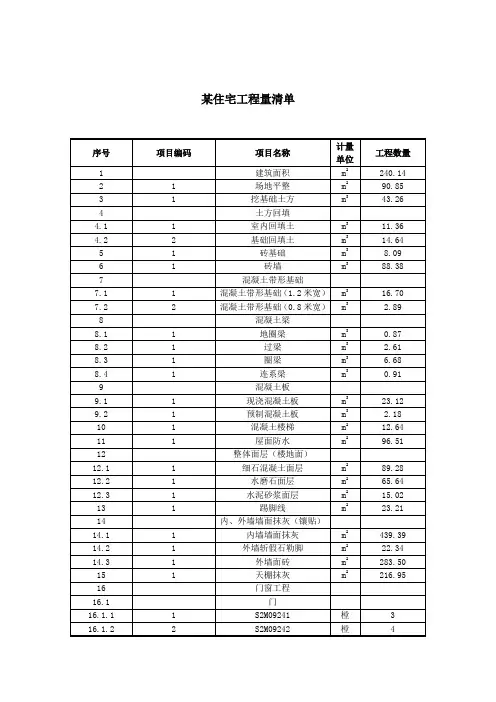

、工程量清单计算
清单工程量计算是工程量清单编制的数据基础。工程量计算按设计施工图要求，根据《建设工程工程量清单计价规范》规定计算。
本清单工程量计算依据XX市建筑设计研究院设计的变电所施工图和采用的标准图做法及XX年XX月XX日设计答疑。
（一）结构工程清单工程量计算
1. 平整场地：
项目编码：010*********
项目特征：1~2 类土壤（普硬土），就地挖填找平。工作内容：土方挖填，场地找平，运输。
计算规则：按设计图示尺寸以建筑物首层面积以平方米计算。即按建筑物首层外边线计算，落地阳台、采光井计算平整场地，悬挑阳台不计算，地下建筑物按墙外边线计算。
工程量计算：26.64 X 6.24=166.23 m2
工程数量：166.23 m
2. 项目名称：挖基础土方（外墙）
项目编号：010*********
项目特征：砼带型基础，土质为1-2 类（普硬土），带基底垫层宽度1000mm，64.8 m,挖土深度1.4m，人工挖运土，弃土200m
工程内容：土方开挖、修整边槽、基底钎探夯实、土方外运。
计算规则：按设计图示尺寸，以基础垫层底面积乘以挖土深度。
3
工程量计算：（26.4+6）X 2X1X1.4=90.72 m 3
工程数量：90.72 m3
3. 项目名称：挖基础土方（内墙）
项目编号：010*********
项目特征：砼带型基础，土质为1-2 类（普硬土），带基底垫层宽度1100mm，底面积16.5 m,挖土深度1.4m人工挖运土，弃土200m
工程内容：土方开挖、修整边槽、基底钎探夯实、土方外运。计算规则：按设计图示尺寸，以基础垫层底面积乘以挖土深度。
3
工程量计算：5X3X1.1 X1.4=23.10 m 3
工程数量：23.10 m3
4. 挖基础土方（设备基础）
项目编码：010*********
项目特征：砼基础、土质为1-2类土（普硬土）基础垫层宽度1.92m,长度
2.7m，垫层底面积5.18 m,挖土深度0.8m,人工挖运，弃土200m
工程内容：土方开挖、修整基槽、基底钎挖夯实、土方外运土。
计算规则：按设计图示尺寸，以基础垫层底面积乘以挖土深度。
6
工程量计算：2.7 X 1.92 X 0.8=4.15
工程数量：4.15 m3
5. 实心砖墙（外墙）
项目编码：010*********
项目特征：实心粘土砖墙承重，240X 115X 53标准砖，砖强度等级为MU10 M5水泥砂浆砌筑外墙，墙体厚度240mm?身高度4.42m。
工程内容：砂浆制作运输、材料运输、砌筑标准砖外墙。
计算规则：按设计图示尺寸以体积计算，扣除门窗洞口，过人洞、空圈、嵌
入墙内的钢筋砼柱、梁、圈梁、过梁一一所占体积，不扣除一一砖墙内加固钢筋、铁件一一及单个面积0.3卅以内孔洞所占体积一一。墙长度：外墙按中心线，墙高度一一砼平屋面外墙算至钢筋砼板底。
工程量计算：
(26.4+6)X 2X 0.24 X4.42=68.74
C-1 1.5 X 1.8 X 0.24 X 9=5.831
M-1 1.5 X 2.4 X 0.24 X 3=2.59
M-3 2.7 X 3X 0.24=1.94
过梁（计算式详见砼过梁）=1.34
—马牙槎0.03 X 0.24 X 4.42 X 36=1.146
—构造柱0.24 X 0.24 X 4.42 X 18=4.583
工程数量：51.31 m 3
6. 实心砖墙（内墙）
项目编码：010*********
项目特征：实心粘土砖承重内墙，砖规格240X 115X 53,砖强度等级MU10
M7.5水泥砂浆砌筑，墙体厚度240mn墙身高度4.42m。
工程内容：砂浆制做运输、材料运输、砌砖内墙。
计算规则：按设计图示尺寸以体积计算，扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋砼柱、梁、圈梁、过梁一一所占体积。不扣除一一，砖墙内加固钢筋、铁件一一及单个面积0.3卅以内孔洞所占体积一一。墙身长度：内墙按净长线，墙身高度一一砼平屋面内墙算至钢筋砼板底，有框架梁时算至梁底。
工程量计算：
5.76 X 0.24 X 4.42 X 3=18.331
—构造柱0.24 X 0.24 X 4.42 X 3=0.764
—马牙槎0.03 X 0.24 X 4.42 X 12=0.382
—M-2 0.9 X 2.4 X 0.24=0.518
—过梁1.4 X 0.24 X 0.18=0.06
工程数量：16.61 m
7. 砖基础（内外）
项目编码：010*********
项目特征：100mm厚砼垫层，300mn厚砼带型基础上砌M7.5水泥砂浆砌
MU1（标准砖，规格240X 115X 53,砖基础深度900mm
工程内容：砂浆制做运输、材料运输、砌砖基础。
