天大2019年秋学期考试《画法几何及工程制图》离线作业考核【第五组答案】

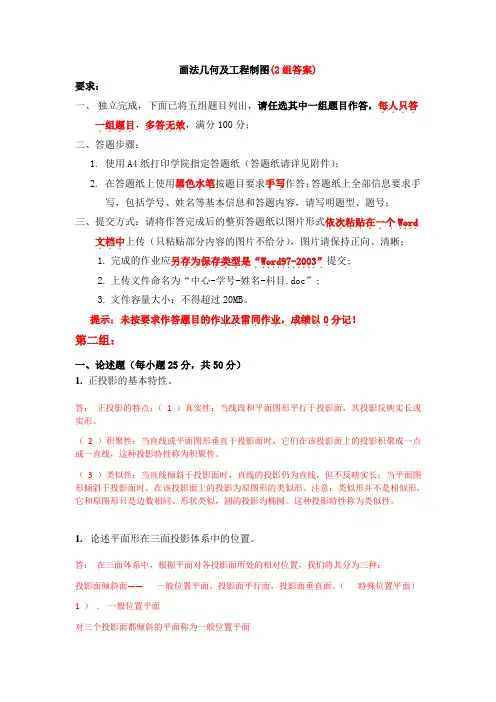

画法几何及工程制图(2组答案)要求：一、独立完成，下面已将五组题目列出，请任选其中一组题目作答，每人只答．．．．一组题目．．．．，多答无效．．．．，满分100分；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.完成的作业应另存为保存类型是“．．．．”．提交;．．．．．-．2003．．．．．．．．．W．ord972.上传文件命名为“中心-学号-姓名-科目.doc”;3.文件容量大小：不得超过20MB。

提示：未按要求作答题目的作业及雷同作业，成绩以．．！．．．．．．．．．．．．．．．．．．．．0．分记第二组：一、论述题（每小题25分，共50分）1. 正投影的基本特性。

答：正投影的特点；（1 ）真实性：当线段和平面图形平行于投影面，其投影反映实长或实形。

（2 ）积聚性：当直线或平面图形垂直于投影面时，它们在该投影面上的投影积聚成一点或一直线，这种投影特性称为积聚性。

（3 ）类似性：当直线倾斜于投影面时，直线的投影仍为直线，但不反映实长；当平面图形倾斜于投影面时，在该投影面上的投影为原图形的类似形。

注意：类似形并不是相似形，它和原图形只是边数相同、形状类似，圆的投影为椭圆。

这种投影特性称为类似性。

1.论述平面形在三面投影体系中的位置。

答：在三面体系中，根据平面对各投影面所处的相对位置，我们将其分为三种：投影面倾斜面——一般位置平面，投影面平行面，投影面垂直面。

（特殊位置平面）1 ）. 一般位置平面对三个投影面都倾斜的平面称为一般位置平面。

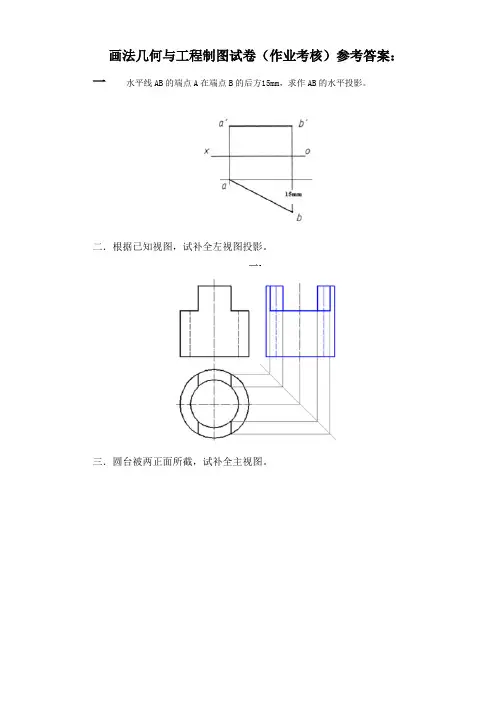

画法几何与工程制图试卷（作业考核）参考答案：一水平线AB的端点A在端点B的后方15mm，求作AB的水平投影。

二．根据已知视图，试补全左视图投影。

三．圆台被两正面所截，试补全主视图。

四．标注是尺寸
五．将主视图进行全剖视并画在二视图中间。

六．读零件图题。

看懂阀体零件图，回答下列问题：
(1) 该零件在四类典型零件中属于（箱体）类零件。

(2) 零件左端法兰上共有（4）个螺孔。

(3) 零件右边的外螺纹尺寸为(M36*2-6g)。

(4) 未注圆角的尺寸是：(R2-3)。

(5) 阀体上端的螺孔是粗牙螺纹还是细牙螺纹：(细牙螺纹)。

(6) 左端面的表面粗糙度代号中的Ra值是：(25)。

(7) 50H11尺寸的下偏差是：(0）。

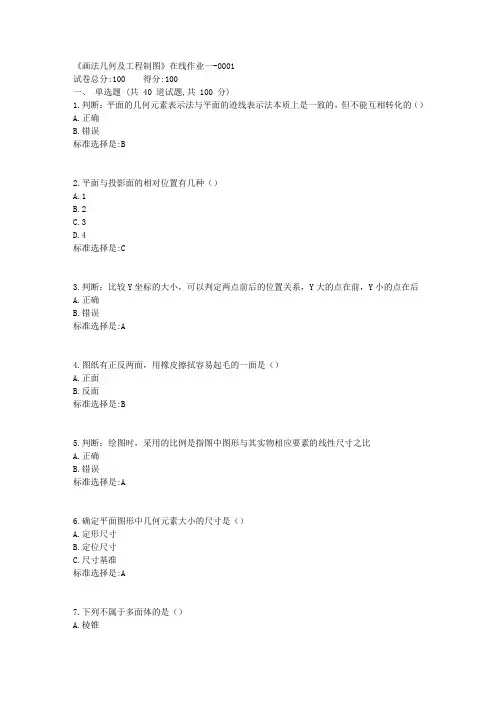

《画法几何及工程制图》在线作业一-0001试卷总分:100 得分:100一、单选题 (共 40 道试题,共 100 分)1.判断：平面的几何元素表示法与平面的迹线表示法本质上是一致的，但不能互相转化的（）A.正确B.错误标准选择是:B2.平面与投影面的相对位置有几种（）A.1B.2C.3D.4标准选择是:C3.判断：比较Y坐标的大小，可以判定两点前后的位置关系，Y大的点在前，Y小的点在后A.正确B.错误标准选择是:A4.图纸有正反两面，用橡皮擦拭容易起毛的一面是（）A.正面B.反面标准选择是:B5.判断：绘图时，采用的比例是指图中图形与其实物相应要素的线性尺寸之比A.正确B.错误标准选择是:A6.确定平面图形中几何元素大小的尺寸是（）A.定形尺寸B.定位尺寸C.尺寸基准标准选择是:A7.下列不属于多面体的是（）A.棱锥B.棱柱C.球标准选择是:C8.垂直于一平面的直线，其投影（）于该平面上投影面平行线的相应投影A.垂直B.不垂直标准选择是:A9.下列说法错误的是()A.尺寸线必须用细实线画出，不得用其他图线代替，也不得与其他图线重合成画在其延长线上B.尺寸数字允许被任何图线穿过C.尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，其末端超出尺寸线约2mm标准选择是:B10.判断：不管平面相对于投影面处于什么位置，总能在该平面上画出平行与各投影面的直线，而且除投影面平行面外的其他平面上，同一投影面的平行线都互相平行，又都与该投影面上的迹线平行。

A.正确B.错误标准选择是:A11.确定一条属于已知平面的直线的几何条件是：该直线上的（）点属于已知平面A.1B.2C.3D.4标准选择是:B12.图板板面要平整、图板工作边要光滑平直。

用胶纸或胶布将图纸固定在图板（）的适当位置A.左下方B.右上方C.图板中间标准选择是:A13.判断：如果一条直线与平面互相平行，则在该平面内一定存在与该直线平行的直线A.正确B.错误标准选择是:A14.判断：直角投影法则：当构成直角的两条直线中，有一直线是投影面的平行线，则此两直线在该投影面上的投影仍相交成直角，其逆定理也同样成立。

画法几何与工程制图题库及参考答案单选题1.工程设计中，绘图时多采用：（A）A、平行正投影B、中心投影法C、透视法D、斜投影2.重影点指的是（D）A、空间点的正面投影B、空间点的侧面投影C、空间点的水平投影D、某一个投影重合的空间点3.根据点的二投影图，选择一个正确的三投影图：（A）B、4.请补全点的第三个投影（B）D 、5 .图中所示为点的三投影，该空间点在：（C ）C 、W 面内6 .下面哪一个投彩图表示的是水平线：（D ）A 、A、 B 、A 、第一象限内B 、第二象限内D 、H 面内 B 、D 、7 .下面图中哪个表示的是侧平线？ （B ）A 、8 .直线AB 的水平倾角标注正确的是（C ）A 、B 、B 、D、D、9.对直角投影定理描述正确的是：（C）A、如果AB垂直CD,且AB平行于H面，则ab平行于CdB、AB、CD 平行C、AB> CD相交垂直D、AB、CD 交叉10.下面图中哪个表示的是铅垂线？（C）A、B、11.如图所示，用换面法求一般位置线的实长和水平倾角，正确的做法是：（C）B、D、b1,实长12.对直角定理描述正确的是（C）A、如果AB〃CD, AB±H,则ab_LCdB、如果AB_LCD, AB//H,则AB，CdC、如果ABJ_CD, ΛB∕∕H,则ab_LCdD、々口果ABICD, ΛB∕∕H,则ab〃cd13.下图所示，平面“P”为：（C）A、铅垂面B、正平面C、水平面D、一般位置面14.请选出铅垂面的三投影图（D）A、B、15.根据下图判断，点D是否在平面内？（A）A、不在B、不一定C、不确定D、在16.换面法求一般位置面的水平倾角，其做图过程和水平倾角标注均正确的是：（A）A、B、D、17.下图中，三角形ABC和P平面共面，BI//KL,则AM直线是（A）A、面内的最大坡度线B、特殊位置线C、斜线D、一般位置线18.线面平行的几何条件是：（D）A、直线不平行于面内的任意一条直线B、直线在平面内C、直线平行于平面D、直线平行于面内的任意一条直线19.面面平行的几何条件是（D）A、两个平面平行B、面内一直线平行于另一个平面C、两个平面内各有一条相交直线平行D、两个平面内各有一组相交直线对应平行20.线面垂直的几何条件是（B）A、直线垂直于面内的一条直线B、直线垂直于面内的一组相交直线C、直线垂直于面内的一条水平线D、直线垂直于面内的两条直线21 .根据下图所示，以下对Cl 直线描述正确的是：（A ） 23 .上图所示，线面的关系为：（D ）24 .上图所示，面面的关系为：（D ）αA 、共面B 、平行 垂直 D 、不平行 A 、面内的水平线 B 、正平线C 、一般位置线D 、直线 22.过面外一点作平面的垂线, 需要在平面内找两条相交直线。

过棱锥主视图上a’点，作一水平线（与棱锥底的投影平行），得1’点按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
画法几何及工程制图

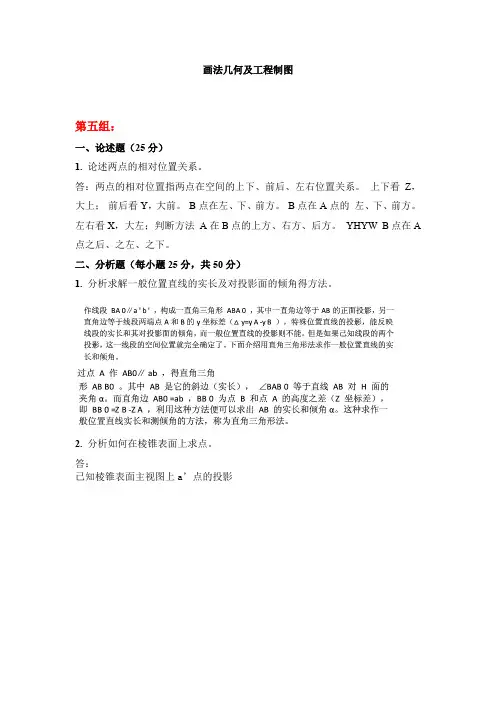

第五组：
一、论述题（25分）
1.论述两点的相对位置关系。
答：两点的相对位置指两点在空间的上下、前后、左右位置关系。上下看Z，大上；前后看Y，大前。B点在左、下、前方。B点在A点的左、下、前方。左右看X，大左；判断方法A在B点的上方、右方、后方。YHYW B点在A点之后、之左、之下。
再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
三、绘图题（25分）
1.在指定位置将主视图画成剖视图。
二、分析题（每小题25分，共50分）
1.分析求解一般位置直线的实长及对投影面的倾角得方法。
2.分析如何在棱锥表面上求点。
答：
已知棱锥表面主视图上a’点的投影锥主视图上a’点，作一水平线（与棱锥底的投影平行），得1’点按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）

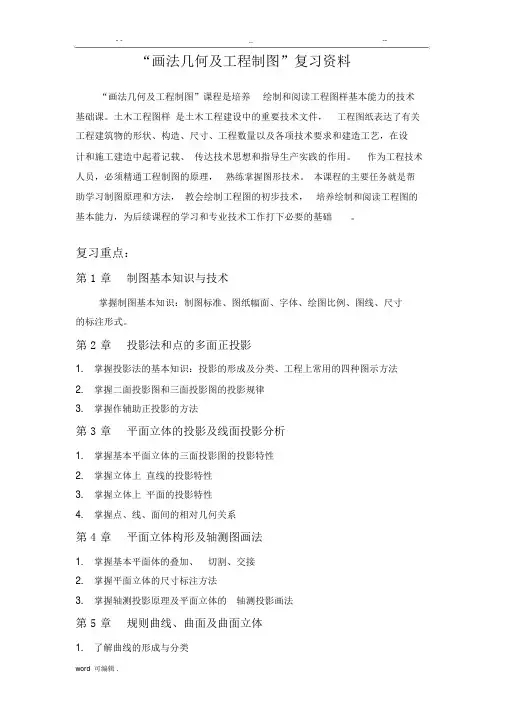

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

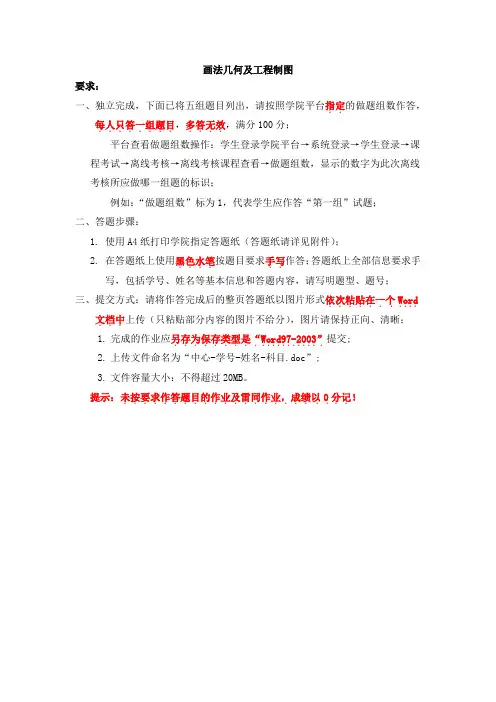

画法几何及工程制图要求：一、独立完成，下面已将五组题目列出，请按照学院平台指定．．的做题组数作答，每人只答一组题目．．．．，满分100分；．．．．．．．．，多答无效平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识；例如：“做题组数”标为1，代表学生应作答“第一组”试题；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.完成的作业应另存为保存类型是“．．．．”．提交;．．．．．．-．2003．．．．．．．．．Word972.上传文件命名为“中心-学号-姓名-科目.doc”;3.文件容量大小：不得超过20MB。

提示：未按要求作答题目的作业及雷同作业，成绩以．．！．．．．．．．．．．．．．．．．．．．．0．分记题目如下：第二组题目：1. 正投影的基本特性。

2. 论述平面形在三面投影体系中的位置。

1.求立面体与曲面体的相贯线。

二、绘图题（每小题25分，共50分）2.画出A-A全剖的左视图第二组答案：一、论述题（每小题25分，共50分）1. 正投影的基本特性。

答：正投影的特点；（1）真实性：当线段和平面图形平行于投影面，其投影反映实长或实形。

（2）积聚性：当直线或平面图形垂直于投影面时，它们在该投影面上的投影积聚成一点或一直线，这种投影特性称为积聚性。

（3）类似性：当直线倾斜于投影面时，直线的投影仍为直线，但不反映实长；当平面图形倾斜于投影面时，在该投影面上的投影为原图形的类似形。

注意：类似形并不是相似形，它和原图形只是边数相同、形状类似，圆的投影为椭圆。

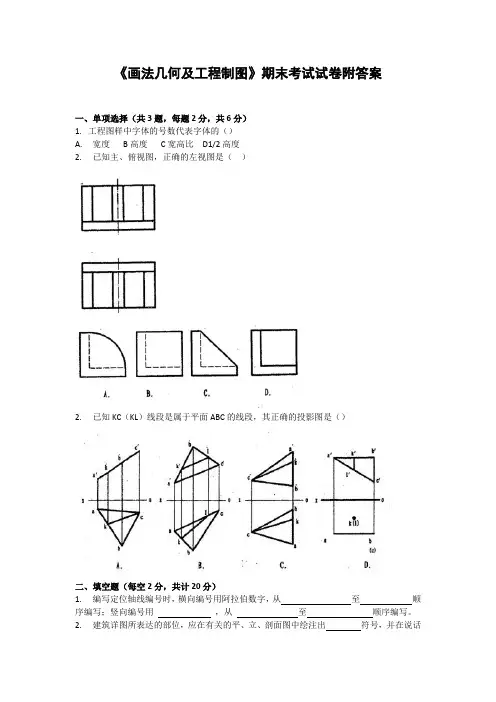

《画法几何及工程制图》期末考试试卷附答案
一、单项选择（共3题，每题2分，共6分）
1.工程图样中字体的号数代表字体的（）
A.宽度B高度C宽高比D1/2高度
2.已知主、俯视图，正确的左视图是（）
2.已知KC（KL）线段是属于平面ABC的线段，其正确的投影图是（）
二、填空题（每空2分，共计20分）
1.编写定位轴线编号时，横向编号用阿拉伯数字，从至顺序编写；竖向编号用，从至顺序编写。

2.建筑详图所表达的部位，应在有关的平、立、剖面图中绘注出符号，并在说话
的建筑像涂上绘注出符号。

3.在钢筋混领土结构图中2φ20，其中2表示，φ表示，20表示。

三、作图题（共5题，每题10分，共50分）
1.求直线AB与直线CD间的最短距离。

2.完成球被截切后的水平投影和侧面投影
3.求圆锥与四棱柱的相贯线
4.已知祝贺体的两面投影，画出第三面投影，虚线不可省略
5.补全投影图中所缺的先，虚线不和省略。

四、剖面图作图题（12分）
已知物体的平面图和正面图，试作1-1、2-2剖面图（剖视图）
五、轴测图作图题（12分）
画出物体的水平斜等轴测图。

画法几何及工程制图参考答案。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第 1 章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第 2 章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第 3 章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第 4 章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第 5 章规则曲线、曲面及曲面立体2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第 6 章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第 7 章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第 12 章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第 13 章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法- -..--5.了解建筑详图的绘制方法第 14 章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

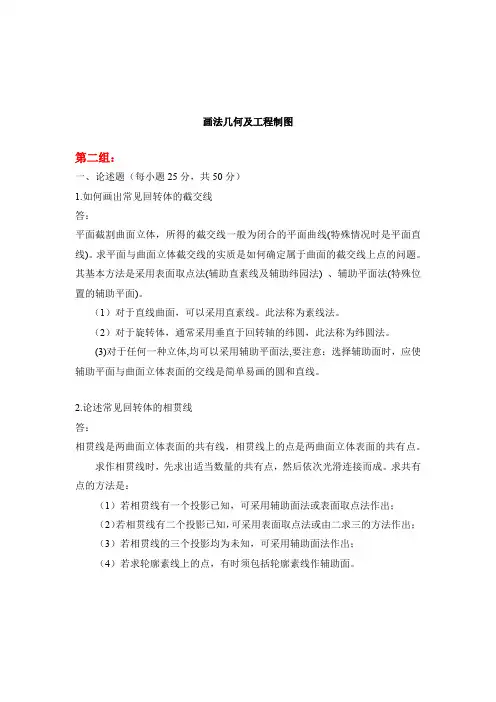

画法几何及工程制图
第二组：
一、论述题（每小题25分，共50分）
1.如何画出常见回转体的截交线
答：
平面截割曲面立体，所得的截交线一般为闭合的平面曲线(特殊情况时是平面直线)。

求平面与曲面立体截交线的实质是如何确定属于曲面的截交线上点的问题。

其基本方法是采用表面取点法(辅助直素线及辅助纬园法) 、辅助平面法(特殊位置的辅助平面)。

（1）对于直线曲面，可以采用直素线。

此法称为素线法。

（2）对于旋转体，通常采用垂直于回转轴的纬圆，此法称为纬圆法。

(3)对于任何一种立体,均可以采用辅助平面法,要注意：选择辅助面时，应使辅助平面与曲面立体表面的交线是简单易画的圆和直线。

2.论述常见回转体的相贯线
答：
相贯线是两曲面立体表面的共有线，相贯线上的点是两曲面立体表面的共有点。

求作相贯线时，先求出适当数量的共有点，然后依次光滑连接而成。

求共有点的方法是：
（1）若相贯线有一个投影已知，可采用辅助面法或表面取点法作出；
（2）若相贯线有二个投影已知，可采用表面取点法或由二求三的方法作出；
（3）若相贯线的三个投影均为未知，可采用辅助面法作出；
（4）若求轮廓素线上的点，有时须包括轮廓素线作辅助面。

二、绘图题（每小题25分，共50分）
1.在指定位置将主视图画成全剖视图
答：
2. 补画出视图中的漏线
答：。

画法几何及工程制图
请在以下五组题目中任选一组作答，满分100分。

第一组：
一、论述题（25分）
1.换面法的基本概念及原则。

答：换面法的基本概念：换面法就是保持空间几何元素不动，用一个新的投影面替换其中一个原来的投影面，使新投影面对于空间几何元素处于有利于解题的位置。

然后找出其在新投影面上的投影。

新投影面的选择原则：（1）新投影面必须和空间的几何元素处于有利于解题的位置；（2）新投影面必须垂直于一个原有的投影面；（3）在新建立的投影体系中仍然采用正投影法。

二、分析题（25分）
1.分析如何计算两交叉直线之间的距离。

答：采用换面法比较简单直观（1）对某一直线（如 l）经两次换面，使其成为垂线，投影集聚为点（如 m）（2）从 m 向另一直线 k 作垂线mn，mn即为两交叉直线 k , l 之间距离（真长）（3）如需求出两面投影，则按换面规则，反求出m，n投影即可
三、绘图题（每小题25分，共50分）
1. 补齐剖视图中所缺线条：。

C. 尺寸曲线
0
D. 尺寸数字
100
单项选择
半径数字前应加注符号（ ）。
A. W
0
B. J
0
C. R
100
D. P
0
单项选择
角度的尺寸线应以（ ）表示。
A. 圆弧
100
B. 半径
0
C. 直径
0
D. 圆圈
0
单项选择
建筑物图样上的标高符号可采用（ ）。
A. 斜三角形
0
B. 直角三角形
0
C. 直角等腰三角形
0
C. 等宽
0
D. 等尺寸
0
单项选择
同一物体的三个投影图之间具有“三等”关系，即正立投影面与水平投影（ ）。
A. 等高
0
B. 等长
100
C. 等宽
0
D. 等尺寸
0
单项选择
同一物体的三个投影图之间具有“三等”关系，即水平投影面与侧投影（ ）。
A. 等高
0
B. 等长
0
C. 等宽
100
D. 等尺寸
0
第 3 章、点、直线、平面的投影
100
C. 侧平线
0
D. 垂直线
0
单项选择
（ ）是平行于侧立投影面的直线，即与 W 面平行但与 H 面、V 面倾斜的直线。
A. 水平线
0
B. 正平线
0
C. 侧平线
100
D. 垂直线
0
单项选择
（ ）是垂直于水平投影面的直线，即只垂直于 H 面同时平行于 V 面、W 面的直线。
A. 正垂线
0
B. 侧垂线
0
D. 三种以上格式

画法几何及工程制图习题集答案(共10篇)画法几何及工程制图习题集答案（一）: 画法几何及工程制图习题集第四版答案是高等教育出版社西安交通大学工程画教研室许睦旬许凤仙温伯平编的给我你邮箱画法几何及工程制图习题集答案（二）: 画法几何与工程制图该怎么学理论上,必须掌握点线面的投影特征（平线、垂线、一般位置线,平面、垂面一般位置面）对分析复杂形体特别有用.实践中,多想多问多画多演示,利用铅笔当线,利用三角板、纸张当面演示画法几何的相对位置关系.利用橡皮泥叠加、切割体会截交线、相贯线的形状.利用静物写生学习勾画立体草图技能.若能在补图补线时先勾画出立体图,能较大程度提高准确率.顺利度过三视图难关.其余部分基本都是国标规定,基本画法等就比较容易学习了.画法几何及工程制图习题集答案（三）: 画法几何及工程制图21.下列说法错误的是()A.尺寸线必须用细实线画出,不得用其他图线代替,也不得与其他图线重合成画在其延长线上B.尺寸数字允许被任何图线穿过C.尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出,其末端超出尺寸线约2mm.22.下列不属于装配尺寸的是（）A.配合尺寸B.连接尺寸C.特性尺寸23.视图主要是表达物体的外部结构形状,而物体内部的结构形状,在前面视图中是用虚线表示的.当物体内部结构复杂时,视图中就会出现较多的虚线,有时内、外结构的虚、实线重叠在一起,既影响图形的清晰,又不利于看图和标注尺寸.为了完整清晰地表达物体的内部结构形状,《技术制图》国家标准规定了（）的画法.A.剖视图B.局部视图C.放大图24.断面图一般用于表达物体某处的切断面形状或轴、杆上的孔、槽等结构.为了得到物体结构的实形,剖切平面一般应（）物体的主要轴线或剖切处的轮廓线.A.平行于B.垂直于25.零件图一般不包括以下（）的内容A.一组图形B.装配序顺序C.技术要求26.由曲面围成或由曲面和平面围成的立体称为（）A.曲面体B.多面体C.平面立体27.图板板面要平整、图板工作边要光滑平直.用胶纸或胶布将图纸固定在图板（）的适当位置A.左下方B.右上方C.图板中间28.根据点的运动有无规律,曲线可以分为（）A.规则曲线和不规则曲线B.平面曲线和空间曲线29.两曲面体的相贯线一般为封闭的空间曲线,当两旋转面共轴时,它们的相贯线为（）A.直线和一段圆弧B.全部直线C.圆30.根据有关标准规定,用正投影法绘制出物体的图形,称为（）A.视图B.剖视图C.断面图31.正面投影图是三面投影图的主要投影图.选择正面投影图时必须考虑组合体的（）和正面投射方向.A.形状B.安放位置C.大小32.移出断面图的轮廓线用粗实线绘制A.粗实线B.细实线C.点画线33.组合体的读图主要是用形体分析法,对于那些不易看懂的局部形状则应用（）A.线面分析法B.换面法C.素线法34.用简化伸缩系数所画的图在长度上成为实际投影长度的（）倍A.1B.1.22C.0.8235.绘图铅笔铅芯的软硬用字母“B”和“H”表示.B前的数值越大,表示铅芯（）A.越硬B.越软C.与软硬无关36.图纸有正反两面,用橡皮擦拭容易起毛的一面是（）A.正面B.反面37.根据母线是直线还是曲线．曲面可分为（）A.直纹面和曲线面B.规则曲面和不规则曲面C.旋转面和非旋转面38.对于柱面,当截平面平行于柱面的素线时,交线为（）A.直线B.曲线C.圆39.下列方式不属于曲面形成方式的是（）A.不断改变方向的点的连续运动的轨迹B.曲面与曲面或者曲面与平面相交的交线C.由多个平面为成的表面40.下列不属于旋转直纹面的是()A.圆柱面B.圆锥面C.切线面21～25 BCABC26～30 AAAAA31～35 BAABB35～40 BABCC画法几何及工程制图习题集答案（四）: 几何画法与工程制图求解二、多选题（共 8 道试题,共 32 分.）V1. 根据不同剖切方式,单一剖切面的剖视图有：（）A. 全剖视图B. 半剖视图C. 局部剖视图D. 平行剖切面的剖视图E. 相交剖切面的剖视图满分：4 分2. 两条空间直线的相对位置有三种情况,分别为：（）A. 重合B. 平行C. 相交D. 交叉满分：4 分3. 按投影方法分,工程图中最常用的有下列三种,分别为：A. 透视图B. 轴侧图C. 正投影图D. 机械图满分：4 分4. 截交点和截交线的求法有：（）A. 积聚投影法B. 曲面上取线法C. 辅助投影法D. 辅助平面法满分：4 分5. 下列哪些是AutoCAD中命令调用的方法（）A. 屏幕菜单B. 在命令行输入命令C. 工具菜单D. 下拉菜单满分：4 分6. 轴侧投影按照三个轴的变形系数是否相等,分为：（）A. 三等轴侧投影B. 二等轴侧投影C. 不等轴侧投影D. 正轴侧投影满分：4 分7. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像满分：4 分8. Auto CAD提供了哪几种坐标系（）A. 世界坐标系B. 目标坐标系C. 用户坐标系D. 全球坐标系满分：4 分假如是补全四边形的话好像还少了条件.画法几何及工程制图习题集答案（五）: 工程制图习题集第二版答案冯秋官,仝基斌主编是冯秋官,仝基斌这种教材和配套训练都是每订数十本给老师配一本（有些是配的电子版）答案,没有直接拿到答案的,只有老师那里有.还是一步一步来吧,如果只是为了能参考一下答案可以试试去跟老师商量一下吧～也可以趁这个机会多和老师沟通一下,毕竟制图这个东西,光靠最终的答案而缺乏过程和思路提高很慢.多和老师沟通一下,向老师表明好好学习的信念,就算拿不到答案,老师以后也会多关注你的!加油!画法几何及工程制图习题集答案（六）: 几何画法和工程制图是不是一门课【画法几何及工程制图习题集答案】两门课:画法几何注重物体的线条表现,工程制图以画法几何为基础,注重物体的视图表现；画法几何是一门理论课,而工程制图则是一门实践课.画法几何及工程制图习题集答案（七）: 工程制图与画法几何中斜椭圆柱的投影怎么画万变不离其宗,严格按照投影规律画.先分析在各个投影面中的形状,然后按照长对正,高平齐,宽相等来作图.画法几何及工程制图习题集答案（八）: 几何画法：求与两直线AB、AC等距的点的轨迹画法几何及机械制图习题集第45页5-29求与两直线AB、AC等距的点的轨迹 .请问怎么作图.24小时之内给出解会有加分这个题目就是做∠BAC的平分线以A为圆心,任意长度a为半径做圆弧,交AB,AC于D,E点再分别以D,E为圆心,以任意长度b为半径做圆弧（b要足够大）,使两弧相交于O连接AO形成的直线即所求轨迹.画法几何及工程制图习题集答案（九）: 在画法几何与土木工程制图作业中,求两一般位置直线间的距离这一题型用换面法该怎么画那么求一般位置直线与一般位置平面间的距离呢求两一般位置直线间的距离：1.将其中一条直线经两次换面,换成投影面的垂直线,这时一条直线积聚成一点,另一条依然是一般位置直线；2.过积聚点做另一条直线投影的垂线,即得到两直线间的距离画法几何及工程制图习题集答案（十）: 画法几何及土木建筑制图题2一、单选题1.画剖面图时,图上应标注出:A.剖切位置B.剖切符号C.剖面图名称D.ABC2.绘制结构平面布置图的常用比例为（）.A.1：5、1：10B.1：10、1：20C.1：50、1：100D.1：200、1：5003.尺寸数字“Φ50”与“R20”中符号“Φ”、“R”的含义是：A.Φ表示直径,R表示半径B.Φ表示半径,R表示直径C.Φ,R 都可以表示半径D.Φ,R都可以表示直径4.房屋工程图按专业不同,一般包括（）.A.建筑施工图、结构施工图、总平面图B.建筑施工图、结构施工图、设备施工C.建筑施工图、水电施工图、设备施工图D.建筑施工图、装修施工图、水电施工图5.标注尺寸时,尺寸线画（）.A.粗实线B.细实线C.中实线D.点划线6.建筑平面图、立面图、剖面图的常用比例取（）.A.1：5、1：10B.1：20、1：50C.1：50、1：100D.1：200、1：5007.楼梯平面图上应该用（）表示表示剖切位置.A.45°折断线B.30°折断线C.90°折断线D.60°折断线8.楼梯详图上楼梯段的水平长度为（）,梯段的高度为（）.A.踏面宽X踏面数,踏面宽X踢面数B.踏面宽X踏面数,踏面宽X踢面高C.踏面宽X步级数,踏面宽X踢面数D.踏面宽X踏面数,步级数×踢面高9.当平面在某两个投影面的投影具有积聚性时,该平面一定是（）.A.那个投影面的垂直面B.那个投影面的平行面C.一般位置平面D.某个投影面的垂直面,或某个投影面的平行面.10.当两个基本体叠加组合时,相邻表面的连接关系：（）.A.只能是平齐共面的B.一定是错开的C.只能是相切的D.可以是共面、错开、相切或是相交四种情况之一11.代号为HRB335的钢筋是：A.光圆钢筋B.带肋钢筋C.余热处理钢筋D.无指定含义12.在钢筋混凝土结构图中,符号“ Ф ”表示为（）级钢筋.A.HPB235B.HRB335C.HRB400D.RRB40013.剖面图上,画钢筋布置的规定是：平行于投影面的钢筋画（）,垂直于投影面的钢筋断面画（）A.粗实线,圆圈B.细实线,小黑圆点C.粗实线,小黑圆点D.细实线,圆圈14.画阶梯剖面图时,两剖切面的转折处（）.A.画粗实线B.画细实线C.不应画线D.任意15.在结构施工图中尺寸线或标注引出线一般用（）表示.A.细实线B.中实线C.虚线D.细单点长画线二、判断题1.平面立体与回转体相贯其实质是平面与回转体的截交问题.A.错误B.正确2.求解相贯线投影时,不用考虑确定特殊点的问题.A.错误B.正确3.房屋的建筑结构图应反映房屋承重构件的形状、尺寸及内部构造等A.错误B.正确4.特征投影对组合体读图并不重要.A.错误B.正确5.绘制楼梯详图时只需画出楼梯平面图、楼梯剖面图即可.A.错误B.正确1-5、DBADC6-10、CADAD11-15、AACBA1-5、BABAA我是建筑专业的一名学生,这是我自己做的,个别题目做错了,不要怪我。

工程制图基础请在以下五组题目中任选一组作答，满分100分。

第一组：一、作图题（每小题25分，共50分）1.补画左视图答:2.在指定位置绘出下面构件的1-1剖面图和2-2断面图。

答:1-1剖面图为：2-2断面图为：二、问答题（每小题25分，共50分）1.画组合体三面投影图的步骤是什么？答：（1）进行形体分析。

首先将组合体分解成若干个基本体或部分基本体，确定组成组合体的各基本体的形状、相对位置，以及相邻表面的相互位置关系，从而确定组合体的组成方式。

（2）确定组合体的正面投影方向。

确定该位置时，要注意：①使正面投影尽可能多的反映该组合体的形状特征；②将组合体按自然位置放置；③尽可能减少组合体投影中的虚线，以使图形清晰。

（3）画三面图。

①布置3个投影的位置，选比例、定图幅、画基准线。

②按照形体分析的结果，依次画出组合体的三面图。

③检查、并用规定的线型加深图线，最终完成组合体的三面投影。

2.什么是剖面图?什么是断面图?它们有什么区别?答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。

用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。

区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。

②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。

③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。

第二组：一、作图题（每小题25分，共50分）1.根据轴测图，按1：1完成三视图。

答：2.根据已知投影，补全平面四边形ABCD的水平投影。

答：二、问答题（每小题25分，共50分）1.什么是装配图？它的作用和内容是什么？答：机器或部件是由若干个零件按一定的关系和技术要求组装而成，表达机器或部件的图样称为装配图。

1、点的两面投影连线与相应投影轴的关系是（a）A垂直B平行C相交D异面2、球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（a）,A圆形的最下面B圆形的最上面C圆形的最左边D圆形的最右边3、投射线先透过投影面而后到达形体的投影方式叫（c）-A第一投影B第二投影C第三投影D第四投影4、在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（b）A一般位置直线!B投影面平行线C投影面垂直线5、用素线法取点时，所作的辅助素线是否一定过锥顶（a）A一定*B一定不、对于一个点的水平投影和侧面投影，其相等的坐标是（b）AX坐标BY坐标CZ坐标DY和Z坐标~2、只要给出点的两面投影就可以求出其第三投影。

aA正确B错误、3、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影】4、若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗a A是B不是C不一定是%5、本课程主要学习的投影方法（c）A中心投影法B斜投影法、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影。

C第三投影D第四投影2、若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗AA是B不是C不一定是$3、投射方向垂直于投影面时所得到的轴测图是（B）A斜二测投影B正轴测投影C斜轴测投影~D正面投影4、只要给出点的两面投影就可以求出其第三投影。

AA正确B错误~5、在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（C）A一般位置直线B投影面平行线C投影面垂直线、在两投影面体系中，正面投影和水平投影都重合的点位于（C）、A第二分角和第四分角B第二分角和第三分角C第二分角、第四分角和X轴上D第三分角和第四分角2、已知点C（40,-30,-20），则与X轴对称的点D是（C）A（40,-30,20）%B（40,30,-20）C（40,30,20）D（-40,-30,-20）3、投射方向垂直于投影面时所得到的轴测图是（B）A斜二测投影$B正轴测投影C斜轴测投影D正面投影4、球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（A）A圆形的最下面B圆形的最上面，C圆形的最左边D圆形的最右边5、若已知空间点A，投射方向S，投影面H。

第四组：一、论述题（每小题25分，共50分）1. 正投影的基本特性。

答：（1）显实性。

平行于投影面的直线段或平面图形，其投影能反映实长或实形，又称全等性，如图2-4（a）所示。

（2）积聚性。

垂直于投影面的直线段或平面图形，其投影积聚为一点或一条直线。

直线或面上的点、线、图形等，其投影分别落在直线或平面的积聚投影上，如图2-4（b）所示，。

（3）类似性。

倾斜于投影面的直线段或平面图形，其投影短于实长或小于实形（但与空间图形类似）,如图2-4（c）所示。

2. 论述平面形在三面投影体系中的位置。

答：1．一般位置平面——对于三个投影面都倾斜平面对三个投影面都倾斜的平面，称为一般位置平面，如图图2—22所示。

一般位置的三角形平面的投影情况，由于它对三个投影面都倾斜，所以三个投影仍为三角形，且不反映实形，都比实形缩小了。

由此得到一般位置平面的投影特性：（1）类似性——在三个投影面上的投影均为相仿的平面图形，且形状缩小；（2）判断——平面的三面投影都是类似的几何图形，该平面一定是一般位置平面。

2．投影面平行面——平行于一个投影面的平面平行于一个投影面也即同时垂直于其它两个投影面的平面，称为投影面平行面。

如图2—23所示，投影面平行面有三种：水平面（∥H面）、正平面（∥V面）、侧平面（∥W面）。

三种投影面平行面的投影特征：（1）真实性——如平面用平面形表示，则在其所平行的投影面上的投影，反映平面形的实形；（2）积聚性——在另外两个投影面上的投影为直线段（有积聚性）且平行于相应的投影轴；（3）判断——若在平面形的投影中，同时有两个投影分别积聚成平行于投影轴的直线，而只有一个投影为平面形，则此平面平行于该投影所在的那个投影面。

该平面形投影反映该空间平面形的实形。

1．投影面垂直面——垂直于一个投影面的平面图2—24投影面垂直面的投影特性仅垂直于一个投影面，而与另外两个投影面倾斜的平面，称为投影面垂直面。

如图2—24所示。
