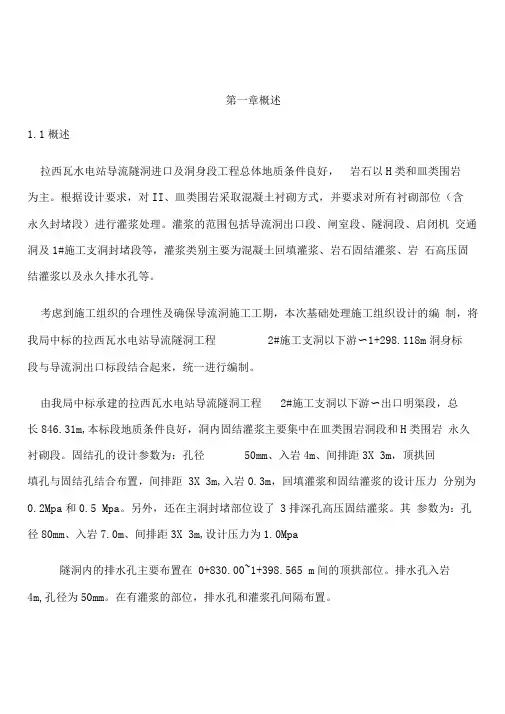

第一章概述
1.1概述
拉西瓦水电站导流隧洞进口及洞身段工程总体地质条件良好，岩石以Ⅱ类和Ⅲ类围岩为主。根据设计要求，对II、Ⅲ类围岩采取混凝土衬砌方式，并要求对所有衬砌部位(含永久封堵段)进行灌浆处理。灌浆的范围包括导流洞出口段、闸室段、隧洞段、启闭机交通洞及1#施工支洞封堵段等，灌浆类别主要为混凝土回填灌浆、岩石固结灌浆、岩石高压固结灌浆以及永久排水孔等。
考虑到施工组织的合理性及确保导流洞施工工期，本次基础处理施工组织设计的编制，将我局中标的拉西瓦水电站导流隧洞工程2#施工支洞以下游～1+298.118m洞身标段与导流洞出口标段结合起来，统一进行编制。
由我局中标承建的拉西瓦水电站导流隧洞工程2#施工支洞以下游～出口明渠段，总长846.31m，本标段地质条件良好，洞内固结灌浆主要集中在Ⅲ类围岩洞段和Ⅱ类围岩永久衬砌段。固结孔的设计参数为：孔径50mm、入岩4m、间排距3×3m，顶拱回填孔与固结孔结合布置，间排距3×3m，入岩0.3m，回填灌浆和固结灌浆的设计压力分别为0.2Mpa 和0.5 Mpa。另外，还在主洞封堵部位设了3排深孔高压固结灌浆。其参数为：孔径80mm、入岩7.0m、间排距3×3m，设计压力为1.0Mpa
隧洞内的排水孔主要布置在0+830.00~1+398.565 m间的顶拱部位。排水孔入岩4m, 孔径为50mm 。在有灌浆的部位，排水孔和灌浆孔间隔布置。
（1）导流隧洞出口段1+298.118m~1+517.364m，长219.246m，灌浆类别主要为混凝土回填灌浆、岩石固结灌浆以及永久排水孔。
（2）隧洞段 0+668.5m~1+298.118m，长629.618m，其中0+773 m~0+830m为封堵及永久衬砌段；1+028m～1+040m、1+202m～1+214m、1+298.118m～1+335m段为Ⅲ类围岩全断面衬砌段；1+335m～1+398.565m段为Ⅳ类围岩全断面衬砌段，灌浆类别主要为混凝土回填灌浆、岩石固结灌浆、岩石高压固结灌浆以及永久排水孔。
（3）启闭机室交通洞及1#施工支洞后期封堵。闸室交通洞总长为246m，衬砌部分在靠近闸室处，长为144m；施工支洞设计断面为9 m×7m，在靠导流洞侧进行封堵， 1#施工支
洞封堵段长为2m～3m。上下叉共计两个叉洞口。灌浆类别主要为混凝土回填灌浆和岩石固结灌浆。
1.2主要施工工程量
本标段基础处理工程量见表1-1
基础处理工程量表
表1-1
第二章施工布置
2.1施工平面布置
2.2.1施工风、水、电布置
（1）施工用风采用移动式空压机供风。供风管接自开挖、浇筑过程中已形成的系统风管之上。
（2）施工用水、制浆站用水就近接自系统供水管路上。
（3）施工用电就近接自系统供电线路。
2.2.2制浆站布置
导流隧洞1#施工支洞上叉洞布设一集中制浆站，启闭机交通洞布设一集中制浆站。制浆站各用杉杆搭设一个能储存30t水泥的平台及防护架，制浆站内各设一台JS-400型高速制浆机和一台BW100/100型灌浆泵，施工中由集中制浆站配置0.5:1浆比的浆液，通过输浆管输送至工作面搅拌槽中，再依具体要求兑制所需浆比浆液。制浆站采取一定的防潮、保温措施。
2.2.3施工废水、废浆排放
施工废水采取集中抽排的方式，用水泵将污水排到排水箱中，然后集中抽到指定地点。对于废弃浆液、岩粉、岩芯等，设专人及时清理，废物弃于指定地点，以保持工作面整洁、干净。
2.2.4钻机布置
由于工作面较零星、分散，拟在实施钻灌作业时，制作灌浆台车（见附图2-1）2台，人工将钻灌设施吊至灌浆台车作业平台实施作业。
附图2-1
第三章施工进度计划及施工程序
3.1 工期安排
结合各部位浇筑施工工期，基础处理工程总工期为4个月，计划于2003年7月10日开始施工，于2003年12月10日导流洞基础处理工程全部完工，启闭机室交通洞基础处理工程于2004年元月10日完工。
3.2 施工进度计划
基础处理工程施工进度计划详见《基础处理工程计划横道图》表3-1。
基础处理工程计划横道图
表3-1
说明：为确保导流洞施工工期，基础处理工期安排结合浇筑工期，表中虚线为浇筑工期，实线为基础处理工期。
3.3施工程序及方法
3.3.1施工程序
（1）总体施工程序：
清场进面→分序施工回填灌浆孔→回填检查孔→分序加密施工固结孔→固结灌浆→检查孔施工→排水孔施工→清面撤钻
（2）钻灌次序确定原则
a.若同一部位有回填灌浆和固结灌浆孔，则先施工回填孔，再施工固结灌浆孔，回填孔
分两序施工，两个次序灌浆的时间间隔不得少于48h；固结灌浆孔应在回填灌浆施工结束7天后按环间分序的原则进行。
b.固结灌浆施工中，将间隔排（同一断面上的孔为一排）上的全部孔，划为同一次序,按两序进行施工；相邻两个排序前序孔施工完后，可施工后序排孔。
（3）回填灌浆施工程序
a.总体施工程序。施工准备→I序孔→II序孔→检查孔
b.单孔施工程序。见附图3-1
附图3-1
（4）固结灌浆施工程序
a.总体施工程序。施工准备→抬动变形观测装置施工→I序孔→II序孔→检查孔→清面撤钻
b.单孔施工程序。见附图3-2
