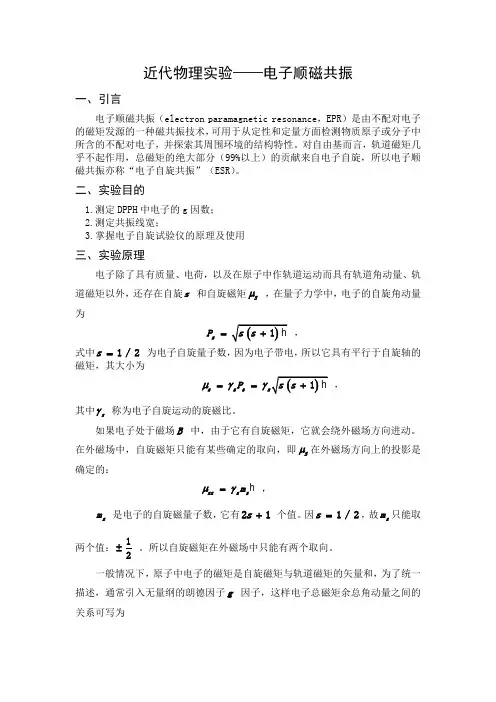

近代物理实验——电子顺磁共振 一、引言 电子顺磁共振（electron paramagnetic resonance ，EPR ）是由不配对电子的磁矩发源的一种磁共振技术，可用于从定性和定量方面检测物质原子或分子中所含的不配对电子，并探索其周围环境的结构特性。对自由基而言，轨道磁矩几乎不起作用，总磁矩的绝大部分（99%以上）的贡献来自电子自旋，所以电子顺磁共振亦称“电子自旋共振”（ESR ）。 二、实验目的 1.测定DPPH 中电子的g 因数； 2.测定共振线宽； 3.掌握电子自旋试验仪的原理及使用 三、实验原理 电子除了具有质量、电荷，以及在原子中作轨道运动而具有轨道角动量、轨道磁矩以外，还存在自旋s 和自旋磁矩S μ ，在量子力学中，电子的自旋角动量为 s P = ， 式中1/2s = 为电子自旋量子数，因为电子带电，所以它具有平行于自旋轴的磁矩，其大小为 s s s P μγγ==， 其中s γ 称为电子自旋运动的旋磁比。 如果电子处于磁场B 中，由于它有自旋磁矩，它就会绕外磁场方向进动。在外磁场中，自旋磁矩只能有某些确定的取向，即S μ在外磁场方向上的投影是确定的： sz s s m μγ= ， s m 是电子的自旋磁量子数，它有21s + 个值。因1/2s =，故s m 只能 取两个值：1 2 ± 。所以自旋磁矩在外磁场中只能有两个取向。 一般情况下，原子中电子的磁矩是自旋磁矩与轨道磁矩的矢量和，为了统一描述，通常引入无量纲的朗德因子g 因子，这样电子总磁矩余总角动量之间的关系可写为
2j j j j e e g P P m μγ=-=- 其中j 是电子的总角动量量子数，j l s =+ ，1l s +- ，…，l s - ()()() () 111121j j l l s s g j j +-+++=+ + 2j e e g m γ= 在外磁场方向，电子磁矩的分量为 2jz s s j e e m m g m μγ==，,1,...,1,mj j j j j =--+- 若电子的磁矩用玻尔磁子2B e e m μ= 为单位来量度，于是有 jz j B m g μμ= 对于电子的轨道运动0s = ，j l = 则1g = ，于是2l e e m γ= ；对于电子的自旋运动，j s = ，0l = ，则2g = 于是，s e e m γ= 。 当电子磁矩处于外磁场0B 中，会获得附加势能 00j B E B gm B μμ=-=- 可见，在外磁场中不成对电子的能级会分裂成21j + 个子能级，而且相邻两个子能级之间的能量差为 0B E g B μ= 如果另外再向这个系统加一个弱的交变磁场，并使它的磁场分量l B 的方向与 0B 和s μ 组成的平面始终垂直，即绕0B 方向以s μ 的进动频率转动 0B g B B μωγ= = 此时交变电磁场的能量ω 正好等于电子的两个相邻磁能级之间的能量差，因而系统将吸收电磁场的能量，从低能态跃迁到高能态，这种共振跃迁现象通常只发
近代物理实验报告 实验题目：高温超导材料的特性与表征作者：李健 时间：2015-09-17
高温超导材料的特性与表征 【摘要】本实验主要通过对高温超导材料Y-Ba-Cu-O特性的测量，理解超导体的两个基本特性，即完全导电性和完全抗磁性，了解超导磁悬浮的原理。本实验利用液氮将高温超导材料Y-Ba-Cu-O降温，用铂电阻温度计测量温度，通过测量铂电阻的大小及查询铂电阻-温度对照表得出相应的温度，再电压表测得超导体电阻，即能得到超导体电阻温度曲线，测得该样品的超导转变温度约为93K；再通过超导磁悬浮实验验证了高温超导材料的磁特性，得到分别在零场冷却，有场冷却下的超导体的磁悬浮力与超导磁体间距的关系曲线。 【关键词】高温超导零电阻现象MEISSNER效应低温恒温器四引线法磁悬浮 【引言】 从1991年荷兰物理学家卡默林·翁纳斯（H.K.Onnes）发现低温超导体，超导科技发展大体经历了三个阶段：1911年到1957年BCS超导微观理论问世，是人类对超导电性的基本探索和认识阶段，核心是提出库珀电子对；第二阶段是从1958年到1985年是超导技术应用的准备阶段，成功研制强磁场超导材料，发现约瑟夫森效应；第三阶段是1986年发现高于30K的超导材料，进入超导技术开发时代。超导研究领域的系列最新进展，为超导技术在更方面的应用开辟了十分广阔的前景。 超导电性的应用十分广泛，例如超导磁悬浮列车、超导重力仪、超导计算机、超导微波器件等，超导电性还可以用于计量标准，在991年1月1日开始生效的伏特和欧姆的新实验基准中，电压基准就是以超导电性为基础。 本实验目的是通过对氧化物高温超导材料的测量与演示、加深理解超导体两个基本特性；了解超导磁悬浮原理；了解金属和半导体的电阻随温度变化以及温差电效应；掌握低温物理实验的基本方法：低温的获得、控制和测量。 【正文】 一、实验原理 1.超导现象、临界参数及实用超导体 （1）零电阻现象 将物体冷却到某一临界温度Tc以下时电阻突然降为零的现象，称为超导体的零电阻现象。不同的超导体的临界温度各不相同。如下图，用电阻法测量临界温度，把降温过程中电阻温度曲线开始从直线偏离处的温度称为起始转变温度Tc,onset，临界温度Tc定义为待测样品电阻从起始转变处下降到一半对应的温度，也称作超导转变的中点温度Tcm。电阻变化10%到90%所对应的温度间隔定义为转变宽度△Tc，电阻全降到零时的温度为零电阻温度Tc。通常说的超导转变温度Tc指Tcm。
核磁共振氢谱解析图谱的步骤 核磁共振氢谱 核磁共振技术发展较早，20世纪70年代以前，主要是核磁共振氢谱的研究和应用。70年代以后，随着傅里叶变换波谱仪的诞生，13C—NMR的研究迅速开展。由于1H—NMR的灵敏度高，而且积累的研究资料丰富，因此在结构解析方面1H—NMR的重要性仍强于13C—NMR。 解析图谱的步骤 1.先观察图谱是否符合要求;①四甲基硅烷的信号是否正常;②杂音大不大;③基线是否平;④积分曲线中没有吸收信号的地方是否平整。如果有问题，解析时要引起注意，最好重新测试图谱。 2.区分杂质峰、溶剂峰、旋转边峰(spinning side bands)、13C卫星峰(13C satellite peaks) (1)杂质峰：杂质含量相对样品比例很小，因此杂质峰的峰面积很小，且杂质峰与样品峰之间没有简单整数比的关系，容易区别。 (2)溶剂峰：氘代试剂不可能达到100%的同位素纯度(大部分试剂的氘代率为99-99.8%)，因此谱图中往往呈现相应的溶剂峰，如CDCL3中的溶剂峰的δ值约为7.27 ppm处。 (3)旋转边峰:在测试样品时，样品管在1H-NMR仪中快速旋转，当仪器调节未达到良好工作状态时，会出现旋转边带，即以强谱线为中心，呈现出一对对称的弱峰，称为旋转边峰。 (4)13C卫星峰：13C具有磁距，可以与1H偶合产生裂分，称之为13C卫星峰，但由13C的天然丰度只为1.1%，只有氢的强峰才能观察到，一般不会对氢的谱图造成干扰。 3.根据积分曲线，观察各信号的相对高度，计算样品化合物分子式中的氢原子数目。可利用可靠的甲基信号或孤立的次甲基信号为标准计算各信号峰的质子数目。 4.先解析图中CH3O、CH3N、、CH3C=O、CH3C=C、CH3-C等孤立的甲基质子信号，然后再解析偶合的甲基质子信号。 5.解析羧基、醛基、分子内氢键等低磁场的质子信号。 6.解析芳香核上的质子信号。 7.比较滴加重水前后测定的图谱，观察有无信号峰消失的现象，了解分子结
一、实验目的与实验仪器 1.实验目的 （1）了解核磁共振的基本原理； （2）学习利用核磁共振校准磁场和测量因子g 的方法： （3）掌握利用扫场法创造核磁共振条件的方法，学会利用示波器观察共振吸收信号； （4）测量19F 的g N 因子。 2.实验仪器 NM-Ⅱ型核磁共振实验装置，水 样品和聚四氟乙烯样品。 探测装置的工作原理:图一中绕 在样品上的线圈是边限震荡器电路 的一部分，在非磁共振状态下它处在 边限震荡状态（即似振非振的状态）， 并把电磁能加在样品上,方向与外磁 场垂直。当磁共振发生时，样品中的 粒子吸收了震荡电路提供的能量使振荡电路的Q 值发生变化，振荡电路产生显著的振荡，在示波器上产生共振信号。 二、实验原理 （要求与提示：限400字以内，实验原理图须用手绘后贴图的方式） 原子核自旋角动量不能连续变化，只能取分立值即： P = 其中I 称为自旋量子数，I=0，1/2，1，3/2，2，5/2，…本实验涉及的质子和氟核 F 19 的自旋量子数I 都等于1/2。类似地原子核的自旋角动量在空间某一方向，例如z 方向的分量不能连续变化，只能取分立的数值 自旋角动量不为零的原子核具有与之相联系的核自旋磁矩， 其大小为： P 2M e g =μ 核磁共振 实验报告
其中e 为质子的电荷，M 为质子的质量，g 是一个由原子核结构决定的因子，对不同种类的原子核g 的数值不同，g 成为原子核的g 因子。由于核自旋角动量在任意给定的z 方向的投影只可能取（2I+1）个分立的数值，因此核磁矩在z 方向上的投影也只能取（2I+1）个分立的数值： 2M e g p 2M e g m z z ==μ 原子核的磁矩的单位为： 2M e N =μ 当不存在外磁场时，原子核的能量不会因处于不同的自旋状态而不同。通常把B 的方向规定为z 方向，由于外磁场B 与磁矩的相互作用能为： B B P B B E z z m γγμμ-=-=-=?-= 核磁矩在加入外场B 后，具有了一个正比于外场的频率。量子数m 取值不同，则核磁矩的能量也就不同。原来简并的同一能级分裂为(2I+1)个子能级。不同子能级的能量虽然不同，但相邻能级之间的能量间隔 却是一样的，即： B E γ=? 而且，对于质子而言，I=1/2，因此，m 只能取m=1／2和m= -1/2两个数值。简并能级在磁场中分开。其中的低能级状态,对应E 1=-mB ，与场方向一致的自旋，而高的状态对应于E 2=mB ，与场方向相反的自旋。当核自旋能级在外磁场B 作用下产生分裂以后，原子核在不同能级上的分布服从玻尔兹曼分布。 若在与B 垂直的方向上再施加一个高频电磁场（射频场），且射频场的频率满足一定条件时,会引起原子核在上下能级之间跃迁。这种现象称为共振跃迁（简称共振）。 发生共振时射频场需要满足的条件称为共振条件： B π γν2= 如果用圆频率ω=2πν 表示，共振条件可写成：B γω=
近代物理实验教程的实验报告 时间过得真快啊！我以为自己还有很多时间，只是当一个睁眼闭眼的瞬间，一个学期都快结束了，现在我们为一学期的大学物理实验就要画上一个圆满的句号了，本学期从第二周开设了近代物理实验课程，在三个多月的实验中我明白了近代物理实验是一门综合性和技术性很强的课程，回顾这一学期的学习，感觉十分的充实，通过亲自动手，使我进一步了解了物理实验的基本过程和基本方法，为我今后的学习和工作奠定了良好的实验基础。我们所做的实验基本上都是在物理学发展过程中起到决定性作用的著名实验，以及体现科学实验中不可缺少的现代实验技术的实验。它们是我受到了著名物理学家的物理思想和探索精神的熏陶，激发了我的探索和创新精神。同时近代物理实验也是一门包括物理、应用物理、材料科学、光电子科学与技术等系的重要专业技术基础物理实验课程也是我们物理系的专业必修课程。 我们本来每个人要做共八个实验，后来由于时间关系做了七个实验，我做的七个实验分别是：光纤通讯，光学多道与氢氘，法拉第效应，液晶物性，非线性电路与混沌，高温超导，塞满效应，下面我对每个实验及心得体会做些简单介绍： 一、光纤通讯：本实验主要是通过对光纤的一些特性的探究（包括对光纤耦合效率的测量，光纤数值孔径的测量以及对塑料光纤光纤损耗的测量与计算），了解光纤光学的基础知识。探究相位调制型温度传感器的干涉条纹随温度的变化的移动情况，模拟语电话光通信， 了解光纤语音通信的基本原理和系统构成。老师讲的也很清楚，本试验在操作上并不是很困难，很易于实现，易于成功。
二、光学多道与氢氘：本实验利用光学多道分析仪，从巴尔末公式出发研究氢氘光谱，了解其谱线特点，并学习光学多道仪的使用方法及基本的光谱学技术通过此次实验得出了氢原子和氘原子在巴尔末系下的光谱波长，并利用测得的波长值计算出了氢氘的里德伯常量，得到了氢氘光谱的各光谱项及巴耳末系跃迁能级图，计算得出了质子和电子的质量之比。个人觉得这个实验有点太智能化，建议锻炼操作的部分能有所加强。对于一些仪器的原理在实验中没有体现。如果有所体现会比较容易使学生深入理解。数据处理有些麻烦。不过这也正是好好提高自己的分析数据、处理数据能力的好时候、更是理论联系实际的桥梁。 三、法拉第效应：本实验中，我们首先对磁场进行了均匀性测定，进一步测量了磁场和励磁电流之间的关系，利用磁场和励磁电流之间的线性关系，用电流表征磁场的大小；再利用磁光调制器和示波器，采用倍频法找出ZF6、MR3－2样品在不同强度的旋光角θ和磁场强度B的关系，并计算费尔德常数；最后利用MR3样品和石英晶体区分自然旋光和磁致旋光，验证磁致旋光的非互易性。 四p液晶物性：本实验主要是通过对液晶盒的扭曲角，电光响应曲线和响应时间的测量，以及对液晶光栅的观察分析，了解液晶在外电场的作用下的变化，以及引起的液晶盒光学性质的变化，并掌握对液晶电光效应测量的方法。本实验中我们研究了液晶的基本物理性质 和电光效应等。发现液晶的双折射现象会对旋光角的大小产生的影响，在实验中通过测量液晶盒两面锚泊方向的差值，得到液晶盒扭曲角的大小为125度；测量了液晶的响应时间。观察液晶光栅的衍射现象，在“常黑模式”和“常白模式”下分别测量了液晶升压和降压过程的电光响应曲线，求得了阈值电压、饱
怀化学院 大学物理实验实验报告 系别物信系年级2009专业电信班级09电信1班姓名张三学号09104010***组别1实验日期2009-10-20 实验项目:长度和质量的测量 【实验题目】长度和质量的测量
【实验目的】 1. 掌握米尺、游标卡尺、螺旋测微计等几种常用测长仪器的读数原理和使用方法。 2. 学会物理天平的调节使用方法，掌握测质量的方法。 3. 学会直接测量和间接测量数据的处理，会对实验结果的不确定度进行估算和分析，能正确地表示测量结果。 【实验仪器】(应记录具体型号规格等，进实验室后按实填写) 直尺(50cm)、游标卡尺(0.02mm)、螺旋测微计(0～25mm,0.01mm),物理天平(TW-1B 型，分度值0.1g ，灵敏度1div/100mg),被测物体 【实验原理】(在理解基础上，简明扼要表述原理，主要公式、重要原理图等) 一、游标卡尺 主尺分度值：x=1mm,游标卡尺分度数：n （游标的n 个小格宽度与主尺的n-1小格长度相等）,游标尺分度值： x n n 1 -（50分度卡尺为0.98mm,20分度的为：0.95mm ）,主尺分度值与游标尺分度值的差值为：n x x n n x =-- 1,即为游标卡尺的分度值。如50分度卡尺的分度值为：1/50=0.02mm,20分度的为：1/20=0.05mm 。 读数原理：如图，整毫米数L 0由主尺读取，不足1格的小数部分l ?需根据游标尺与主尺对 齐的刻线数k 和卡尺的分度值x/n 读取：n x k x n n k kx l =--=?1 读数方法（分两步）： (1)从游标零线位置读出主尺的读数.(2)根据游标尺上与主尺对齐的刻线k 读出不足一分格的小数,二者相加即为测量值.即: n x k l l l l +=?+=00,对于50分度卡尺：02.00?+=k l l ;对20分度：05.00?+=k l l 。实际读数时采取直读法读数。 二、螺旋测微器 原理：测微螺杆的螺距为，微分筒上的刻度通常为50分度。当微分筒转一周时，测微螺杆前进或后退mm ，而微分筒每转一格时，测微螺杆前进或后退50=。可见该螺旋测微器的分度值为mm ，即千分之一厘米，故亦称千分尺。 读数方法：先读主尺的毫米数（注意刻度是否露出），再看微分筒上与主尺读数准线对齐的刻线（估读一位）,乖以, 最后二者相加。 三：物理天平 天平测质量依据的是杠杆平衡原理 分度值:指针产生1格偏转所需加的砝码质量，灵敏度是分度值的倒数，即n S m =?，它表示 天平两盘中负载相差一个单位质量时，指针偏转的分格数。如果天平不等臂，会产生系统误差，消除方法：复称法，先正常称1次，再将物放在右盘、左盘放砝码称1次(此时被测质量应为砝码质量减游码读数)，则被测物体质量的修正值为：21m m m ?= 。 【实验内容与步骤】(实验内容及主要操作步骤) 1. 米尺测XX 面积：分别测量长和宽各一次。 2. 游标卡尺测圆环体积：(1)记下游标卡尺的分度值和零点误差。(2)用游标卡尺测量圆环

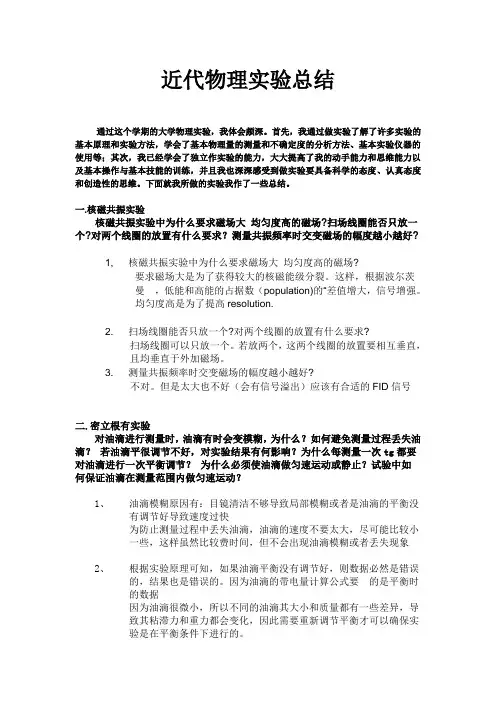

近代物理实验总结 通过这个学期的大学物理实验，我体会颇深。首先，我通过做实验了解了许多实验的基本原理和实验方法，学会了基本物理量的测量和不确定度的分析方法、基本实验仪器的使用等；其次，我已经学会了独立作实验的能力，大大提高了我的动手能力和思维能力以及基本操作与基本技能的训练，并且我也深深感受到做实验要具备科学的态度、认真态度和创造性的思维。下面就我所做的实验我作了一些总结。 一.核磁共振实验 核磁共振实验中为什么要求磁场大均匀度高的磁场?扫场线圈能否只放一个?对两个线圈的放置有什么要求？测量共振频率时交变磁场的幅度越小越好? 1, 核磁共振实验中为什么要求磁场大均匀度高的磁场? 要求磁场大是为了获得较大的核磁能级分裂。这样，根据波尔茨 曼，低能和高能的占据数（population)的“差值增大，信号增强。 均匀度高是为了提高resolution. 2. 扫场线圈能否只放一个?对两个线圈的放置有什么要求? 扫场线圈可以只放一个。若放两个，这两个线圈的放置要相互垂直， 且均垂直于外加磁场。 3. 测量共振频率时交变磁场的幅度越小越好? 不对。但是太大也不好（会有信号溢出）应该有合适的FID信号 二.密立根有实验 对油滴进行测量时，油滴有时会变模糊，为什么？如何避免测量过程丢失油滴？若油滴平很调节不好，对实验结果有何影响？为什么每测量一次tg都要对油滴进行一次平衡调节？为什么必须使油滴做匀速运动或静止？试验中如 何保证油滴在测量范围内做匀速运动？ 1、油滴模糊原因有：目镜清洁不够导致局部模糊或者是油滴的平衡没 有调节好导致速度过快 为防止测量过程中丢失油滴，油滴的速度不要太大，尽可能比较小 一些，这样虽然比较费时间，但不会出现油滴模糊或者丢失现象 2、根据实验原理可知，如果油滴平衡没有调节好，则数据必然是错误 的，结果也是错误的。因为油滴的带电量计算公式要的是平衡时的 数据 因为油滴很微小，所以不同的油滴其大小和质量都有一些差异，导 致其粘滞力和重力都会变化，因此需要重新调节平衡才可以确保实 验是在平衡条件下进行的。
应物0903班 核磁共 振实验报告 王文广U8 苏海瑞 U8
核磁共振实验报告 一、实验目的 1．了解核样共振的基本原理 2．学习利用核磁共振测量磁场强度和原子核的g 因子的方法 二、实验内容 1．在加不同大小扫场情况下仔细观察水样品的核磁共振现象，记录每种情况下的共振峰形和对应的频率 2．仔细观察和判断扫场变化对共振峰形的影响，从中确定真正能应永久磁铁磁场0B 的共振频率，并以此频率和质子的公认旋磁比值 ()267.52MHz /T γ=计算样品所在位置的磁场0B 3．根据记录的数据计算扫场的幅度 4．研究射频磁场的强弱对共振信号强度的影响 5．观察聚四氟乙烯样品的核磁共振现象，并计算氟核的g 因子 三、实验原理 1．核磁共振现象与共振条件 原子的总磁矩j μ和总角动量j P 存在如下关系 22B j j j j e e B e g P g P P m h e e m πμμγμγ=-==为朗德因子，、是电子电荷和质量，称为玻尔磁子，为原子的旋磁比
对于自旋不为零的原子核，核磁矩j μ和自旋角动量j P 也存在如下关系 22N I N I N I I p e g P g P P m h πμμγ=-== 按照量子理论，存在核自旋和核磁矩的量子力学体系，在外磁场 0B 中能级将发生赛曼分裂，相邻能级间具有能量差E ?，当有外界条 件提供与E ?相同的磁能时，将引起相邻赛曼能级之间的磁偶极跃迁，比如赛曼能级的能量差为02B h E γπ ?= 的氢核发射能量为h ν的光子，当0= 2B h h γνπ 时，氢核将吸收这个光子由低塞曼能级跃迁到高塞曼能级，这种共振吸收跃迁现象称为“核磁共振” 由上可知，核磁共振发生和条件是电磁波的圆频率为 00B ωγ= 2．用扫场法产生核磁共振 在实验中要使0= 2B h h γνπ 得到满足不是容易的，因为磁场不是容易控制，因此我们在一个永磁铁0B 上叠加一个低频交谈磁场 sin m B B t ω=，使氢质子能级能量差 ()0sin 2m h B B t γωπ +有一个变化的区域，调节射频场的频率ν，使射频场的能量h ν能进入这个区域，这样在某一瞬间等式 ()0sin 2m h B B t γωπ +总能成立。如图，
近代物理实验报告 实验题目： 1 真空获得与真空测量 2 热蒸发法制备金属薄膜材料 3 磁控溅射法制备金属薄膜材料班级： 学号： 学生姓名： 实验教师： 2010-2011学年第1学期
实验1真空获得与真空测量 实验时间： 地点： 指导学生： 【摘要】本实验采用JCP-350C 型热蒸发/磁控溅射真空镀膜机，初步了解真空获得与测量的方法，熟悉使用镀膜机的机械泵和油扩散泵，能用测量真空的热偶真空计和电离真空计等实验仪器，掌握真空的获得和测量方法。 【关键词】镀膜机；机械泵；扩散泵；真空获得和测量 一、实验目的 1.1、学习并了解真空科学基础知识，学会掌握低、高真空获得和测量的原理及方法； 1.2、熟悉实验设备和仪器的使用。 二、实验仪器 JCP-350C 型热蒸发/磁控溅射真空镀膜机。 三、真空简介 3.1真空 “真空”这一术语译自拉丁文Vacuo ，其意义是虚无。其实真空应理解为气体较稀薄的空 间。在指定的空间内，低于一个大气压力的气体状态统称为真空。 3.2真空的等级 真空状态下气体稀薄程度称为真空度，通常用压力值表示。1958年，第一界国际技术 会议曾建议采用“托”(Torr)作为测量真空度的单位。国际单位制(SI)中规定压力的单位为帕(Pa)。我国采用SI 规定。 ● 1标准大气压(1atm)≈1.013×105Pa(帕) ● 1Torr≈1/760atm≈1mmHg ● 1Torr≈133Pa ● 我国真空区域划分为：粗真空、低真空、高真空、超高真空和极高真空。 ● 粗真空 Pa 35103331~100131???? ● 低真空 Pa 13103331~103331-???? ● 高真空 Pa 61 103331~103331--???? ● 超高真空 Pa 106103331~103331--???? ● 极高真空 Pa 10103331-??< 3.3获得真空的意义 获得真空不仅在科研、教学、工业以及人类生活中应用起到很大的作用，而且给人类的 整个社会文明的进步、财富创造以及科技创新都具有重大的意义。 3.4真空技术的应用 随着真空获得技术的发展，真空科学的应用领域很广，目前已经渗透到车辆、土木工程 呢、机械、包装、环境保护、医药及医疗机械、石油、化工、食品、光学、电气、电子、原
2.3核磁共振氢谱解析方法 1、核磁共振氢谱谱图的解析方法 a.检查整个氢谱谱图的外形、信号对称性、分辨率、噪声、被测样品的信 号等。 b.应注意所使用溶剂的信号、旋转边带、C卫星峰、杂质峰等。 c.确定TMS的位置，若有偏移应对全部信号进行校正。 d.根据分子式计算不饱和度u。 e.从积分曲线计算质子数。 f.解析单峰。对照附图I是否有－CH 3-O-、CHCOCH 3 N=、CH 3 C、RCOCH 2 Cl、 RO-CH 2 -Cl等基团。 g.确定有无芳香族化合物。如果在6.5-8.5范围内有信号，则表示有芳香 族质子存在。如出现AA`BB`的谱形说明有芳香邻位或对位二取代。 h.解析多重峰。按照一级谱的规律，根据各峰之间的相系关系，确定有何 种基团。如果峰的强度太小，可把局部峰进行放大测试，增大各峰的强度。 i.把图谱中所有吸收峰的化学位移值与附图I相对照，确定是何官能团， 并预测质子的化学环境。 j.用重水交换确定有无活泼氢。 k.连接各基团，推出结构式，并用此结构式对照该谱图是否合理。再对照已知化合物的标准谱图。 2、核磁共振氢谱谱图解析举例 例1：已知某化合物分子式为C 3H 7 NO 2 。测定氢谱谱图如下所示，推定其结 构。
解析计算不饱和度u=1,可能存在双键，1.50和1.59ppm有小峰，峰高不大于1个质子，故为杂质峰。经图谱可见有三种质子，总积分值扣除杂质峰按7个质子分配。从低场向高场各峰群的积分强度为2：2：3， 可能有－CH 2－、－CH 2 －、－CH 3 －基团。各裂分峰的裂距（J），低场三 重峰为7Hz，高场三重峰为8Hz，所以这两个三峰没有偶合关系，但它们与中间六重峰有相互作用。这六重峰的质子为2个，所以使两边信号各裂 分为三重峰。则该化合物具有CH 3－CH 2 －CH 2 －结构单元。参考所给定的分 子式应为CH 3－CH 2 －CH 2 －NO 2 ，即1－硝基丙烷。 例2：已知某化合物分子式为C 7H 16 O 3 ，其氢谱谱图如下图所示，试求其结 构。
中国石油大学 近代物理实验 实验报告 成 绩： 班级： 姓名 同组者： 教师： 核磁共振实验 【实验目的】 1、理解核磁共振的基本原理； 2、理解磁体的中心频率和拉莫尔频率的关系，并掌握拉莫尔频率的测量方法； 3、掌握梯度回波序列成像原理及其成像过程； 4、掌握弛豫时间的计算方法，并反演 T1和T2谱。 【实验原理】 一．核磁共振现象 原子核具有磁矩，氢原子核在绕着自身轴旋转的同时，又沿主磁场方向B 0作圆周运动,将质子磁矩的这种运动称之为进动，如图1所示。 图1 质子磁矩的进动 在主磁场中，宏观磁矩像单个质子磁矩那样作旋进运动，磁矩进动的频率符合拉莫尔（Larmor ）方程：. 0/2f B γπ= 二、施加射频脉冲后(氢)质子状态 当生物组织被置于一个大的静磁场中后，其生物组织内的氢质子顺主磁场方向的处于低能态而逆主磁场方向者为高能态。在低能态与高能态之间根据静磁场场强大小与当时的温度，势必要达到动态平衡，称为“热平衡”状态。这种热平衡状态中的氢质子，被施以频率与质子群的旋进频率一致的射频脉冲时，将破坏原来的热平衡状态。施加的射频脉冲越强，
持续时间越长，在射频脉冲停止时，M离开其平衡状态B0越远。 如用以Ｂ０为Ｚ轴方向的直角座标系表示Ｍ，则宏观磁化矢量Ｍ平行于ＸＹ平面，而纵向磁化矢量Ｍｚ＝０，横向磁化矢量Mxy最大，如图2所示。这时质子群几乎以同样的相位旋进。施加180°脉冲后，Ｍ与Ｂ０平行，但方向相反，横向磁化矢量Ｍｘｙ为零，如图3所示。 图2 90°脉冲后横向磁化矢量达到最大 图3 180°脉冲后的横向磁化分量为0 三、射频脉冲停止后（氢）质子状态 脉冲停止后，宏观磁化矢量又自发地回复到平衡状态，这个过程称之为“核磁弛豫”。当90°脉冲停止后，Ｍ仍围绕Ｂ０轴旋转，Ｍ末端螺旋上升逐渐靠向Ｂ０，如图4所示。 图4 90度脉冲停止后宏观磁化矢量的变化 1. 纵向弛豫时间（T1） 90°脉冲停止后，纵向磁化矢量要逐渐恢复到平衡状态，测量时间距射频脉冲终止的时
南京大学近代物理实验2017版 篇一：南京大学-法拉第效应 法拉第效应 (南京大学物理学院江苏南京 210000) 摘要：平面偏振光穿过介质时，如果在介质中沿光的传播方向加上一个磁场，就会观察到光经过样品后光的振动面转过一个角度，也就是磁场使介质具有了旋光性，这种现象称为法拉第效应。本实验通过测量不同磁场下的法拉第转角，计算出介质的费尔德常数。 关键词：法拉第效应；法拉第转角；费尔德常数；旋光性 一、实验目的 1.了解法拉第效应的经典理论。 2.初步掌握进行磁光测量的方法。 二、实验原理 1.法拉第效应 实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度θF与光波在介质中走过的路程l及介质中的磁感应强度在光的传播方向上的分量BH成正比，这个规律又叫法拉第_费尔得定律。 (1) 比例系数V由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔得(Verdet)常数，它与光频和温度有关。几乎所有的
物质(包括气体液体固体)都有法拉第效应，但一般都很不显著。不同物质的振动面旋转的方向可能不同。一般规定：旋转方向与产生磁场的螺线管中电流方向一致的，叫正旋（V>0），反之叫负旋（V篇二：法拉第效应南京大学 法拉第效应 引言 1845年，英国科学家法拉第在探究电磁现象和光学现象之间的关系时发现：当一束平面偏振光穿过介质时，如果在介质中沿光的传播方向加上一个磁场，就会观察到光经过样品后光的振动面转过一个角度，也即磁场使介质居于了旋光性，这种现象后来就称为法拉第效应。 法拉第效应有许多方面的应用，它可以作为物质结构研究的手段，如根据结构不同的碳氢化合物其法拉第效应的表现不同来分析碳氢化合物导体物理的研究中，它可以用来测量载流子得得有效质量、迁移率和提供能带结构的信息；在激光技术中，利用法拉第效应的特性，制成了光波隔离、光频环形器、调制器等；在磁学测量方面，可以利用法拉第效应测量脉冲磁场。 实验原理 1.法拉第效应 实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度θF与光波在介质中走过的路程l及磁感应强度在光的传播方向上的分量BH成正比，这个规律又叫法拉第—费

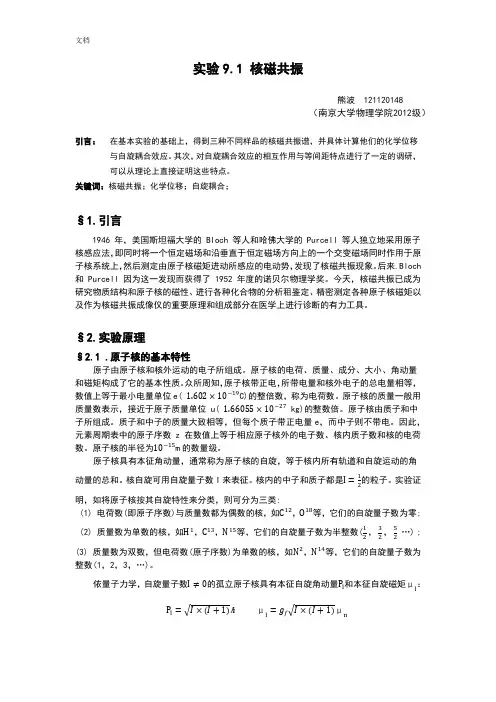

实验9.1 核磁共振 物理学院焦方宝 131120060 引言：在基本实验的基础上，得到三种不同样品的核磁共振谱，并具体计算他们的化学位移与自旋耦合效应。其次，对自旋耦合效应的相互作用与等间距特点进行了一定的调研， 可以从理论上直接证明这些特点。 关键词：核磁共振；化学位移；自旋耦合； §1.引言 1946 年，美国斯坦福大学的Bloch 等人和哈佛大学的Purcell 等人独立地采用原子核感应法，即同时将一个恒定磁场和沿垂直于恒定磁场方向上的一个交变磁场同时作用于原子核系统上，然后测定由原子核磁矩进动所感应的电动势，发现了核磁共振现象。后来.Bloch 和Purcell 因为这一发现而获得了1952 年度的诺贝尔物理学奖。今天，核磁共振已成为研究物质结构和原子核的磁性、进行各种化合物的分析租鉴定、精密测定各种原子核磁矩以及作为核磁共振成像仪的重要原理和组成部分在医学上进行诊断的有力工具。 §2.实验原理 §2.1 .原子核的基本特性 原子由原子核和核外运动的电子所组成。原子核的电荷、质量、成分、大小、角动量和磁矩构成了它的基本性质。众所周知，原子核带正电，所带电量和核外电子的总电量相等，数值上等于最小电量单位e的整倍数，称为电荷数。原子核的质量一般用质量数表示，接近于原子质量单位u的整数倍。原子核由质子和中子所组成。质子和中子的质量大致相等，但每个质子带正电量e，而中子则不带电。因此，元素周期表中的原子序数z 在数值上等于相应原子核外的电子数、核内质子数和核的电荷数。原子核的半径为10^-15m的数量级。 原子核具有本征角动量，通常称为原子核的自旋，等于核内所有轨道和自旋运动的角动量的总和。核自旋可用自旋量子数I来表征。核内的中子和质子都是1/2的粒子。实验证明，如将原子核按其自旋特性来分类，则可分为三类: (1) 电荷数(即原子序数)与质量数都为偶数的核，如C18，O12等，它们的自旋量子数为零; (2) 质量数为单数的核，如H1，C13，N15等，它们的自旋量子数为半整数( 1/2，3/2，5/2…) ; (3) 质量数为双数，但电荷数(原子序数)为单数的核，如N2，N14等，它们的自旋量子数为整数(1，2，3，…)。 依量子力学，自旋量子数的孤立原子核具有本征自旋角动量和本征自旋磁矩： 现在，设想一原子核位于沿z方向施加的恒定磁场Ho中，由于空间量子化，沿z方向的分量的只能取一系列不连续的值：
物理学本科专业近代物理实验报告 实验题目： 1 真空获得与真空测量 2 热蒸发法制备金属薄膜材料 3 磁控溅射法制备金属薄膜材料 班级：*** 学号：*** 学生姓名：*** 实验教师：*** 2014-2015学年第1学期
实验1真空获得与真空测量 地点：福煤实验楼D 栋405 【摘要】本文介绍了真空技术的有关知识，阐述了低真空和高真空的获得与测量方法。 【关键词】机械泵；扩散泵；真空技术；低真空；高真空；获得与测量 1．实验目的 （1）了解真空技术的基本知识。 （2）掌握真空获得和测量的方法。 （3）熟悉有关设备和仪器的使用方法。 2. 实验原理 2.1真空知识 2.1.1真空的概念及真空的区域划分 “真空”这一术语译自拉丁文Vacuo ，其意义是虚无。所谓真空，指的是压强比一个标准大气压更低的稀薄气体状态的空间。气体稀薄的程度称为真空度，通常用气体压强的大小来表示。气体越稀薄，气体压强越小，真空度越高；反之，则真空度越低。 1958年，第一界国际技术会议曾建议采用“托”(Torr )作为测量真空度的单位。国际单位制(SI)中规定压力的单位为帕(Pa )。我国采用SI 规定。 ● 1标准大气压(1atm)≈1.013×105Pa(帕) ● 1Torr≈1/760atm≈1mmHg ● 1Torr≈133Pa 我国真空区域划分为：粗真空、低真空、高真空、超高真空和极高真空。 ● 粗真空 Pa 3 5103331~100131???? ● 低真空 Pa 1 3 103331~103331-???? ● 高真空 Pa 61103331~103331--???? ● 超高真空 Pa 106 103331~10 3331--???? ● 极高真空 Pa 10 103331-??< 2.1.2真空技术的发展及应用 十九世纪初，利用低真空产生压力差的原理发明了真空提升、真空输送、吸尘、过滤、成形等技术。1879年爱迪生发明白炽灯，抽出灯泡中化学成份活泼的气体(氧、水蒸汽等)，防止灯丝在高温下氧化．同年，克鲁克斯发明阴极射线管，第一次利用真空下气体分子平均自由程增大的物理特性．后来，在电子管、电视管、加速器、电子显微镜、镀膜、蒸馏等方面也都应用了这一特性．1893年发明杜瓦瓶，这是真空绝热的首次应用． 真空技术在二十世纪得到迅速发展，并有广泛的应用。二十世纪初，在真空获得和测量的设备方面取得进展，如旋转式机械泵，皮氏真空计，扩散泵，热阴极电离真空计的发明，为工业上应用高真空技术创造了条件．接着，油扩散泵，冷阴极电离真空计的出现使高真空
怀化学院 大学物理实验实验报告系别数学系年级2010专业信息与计算班级10信计3班姓名张三学号**组别1实验日期2011-4-10 实验项目:验证牛顿第二定律
1.气垫导轨的水平调节 可用静态调平法或动态调平法，使汽垫导轨保持水平。静态调平法：将滑块在汽垫上静止释放，调节导轨调平螺钉，使滑块保持不动或稍微左右摆动，而无定向运动，即可认为导轨已调平。 2.练习测量速度。 计时测速仪功能设在“计时2”，让滑块在汽垫上以一定的速度通过两个光电门，练习测量速度。 3.练习测量加速度 计时测速仪功能设在“加速度”，在砝码盘上依次加砝码，拖动滑块在汽垫上作匀加速运动，练习测量加速度。 4.验证牛顿第二定律 （1）验证质量不变时，加速度与合外力成正比。 用电子天平称出滑块质量滑块m ，测速仪功能选“加速度”， 按上图所示放置滑块，并在滑块上加4个砝码(每个砝码及砝码盘质量均为5g)，将滑块移至远离滑轮一端，使其从静止开始作匀加速运动，记录通过两个光电门之间的加速度。再将滑块上的4个砝码分四次从滑块上移至砝码盘上，重复上述步骤。 （2）验证合外力不变时，加速度与质量成反比。 计时计数测速仪功能设定在“加速度”档。在砝码盘上放一个砝码（即 g m 102=），测量滑块由静止作匀加速运动时的加速度。再将四个配重块(每个配重 块的质量均为m ′=50g)逐次加在滑块上，分别测量出对应的加速度。 【数据处理】 (数据不必在报告里再抄写一遍，要有主要的处理过程和计算公式，要求用作图法处理的应附坐标纸作图或计算机打印的作图) 1、由数据记录表3，可得到a 与F 的关系如下： 由上图可以看出，a 与F 成线性关系，且直线近似过原点。 上图中直线斜率的倒数表示质量，M=1/=172克，与实际值M=165克的相对误差： %2.4165 165 172=- 可以认为，质量不变时，在误差范围内加速度与合外力成正比。
近代物理实验报告
2019/8/9 18:29:00近代物理实验报告2 实验名称：铁磁共振 指导教师：鲍德松 专业：物理 班级：求是物理班1401 姓名：朱劲翔 学号：3140105747 实验日期：2016.10.19
实验目的： 1. 初步掌握用微波谐振腔方法观察铁磁共振现象。 2．掌握铁磁共振的基本原理和实验方法。 3．测量铁氧体材料的共振磁场r B ,共振线宽B ?，旋磁比γ以及g 因子和弛豫时间 τ。 实验原理： 根据磁学理论可知，物质的铁磁性主要来源于原子或离子的未满壳层中存在的非成对电子自旋磁矩。一块宏观的铁磁体包含有许多磁畴区域，在每一个区域中，自旋磁矩在交换作用的耦合下彼此平行排列，产生自发磁化，但各个磁畴之间的取向并不完全一致，只有在外磁场的作用下，铁磁体内部的所有自旋磁矩才保持同一方向，并围绕 着外磁场方向作进动。当铁磁物质同时受到两个相互垂直的磁场即恒磁场0B ρ 和微波磁 场1B ρ的作用后，磁矩的进动情况将发生重要的变化。一方面，恒磁场0B ρ 使铁磁场物质 被磁化到饱和状态，当磁矩M ρ 原来平衡方向与0B ρ有夹角θ时，0B ρ使磁矩绕它的方向作进动，频率为h B g B H μν=；另一方面，微波磁场1B ρ强迫进动的磁矩M ρ随着1B ρ的作用
而改变进动状态，M ρ 的进动频率再不是H ν了，而是以某一频率绕着恒磁场0B ρ作进动，同时由于进动过程中，磁矩受到阻尼作用，进动振幅逐渐衰减，如图（8—1）所示，微波磁场对进动的磁矩起到不断的补充能量的作用。当维持微波磁场作用时，且微波 频率ν=H ν时，耦合到M ρ的能量刚好与M ρ 进动时受到阻尼消耗的能量平衡时，磁矩就维持稳定的进动，如图（8—2）所示。铁磁共振的原理图如图（8—3）所示。 在恒磁场0B ρ（即0H ρ ）和微波磁场1B ρ（即h ρ）的作用下，其进动方程可写为： dt M d ρ = -γ（M ρ×H ρ）+ T ρ (8-1) 上式中e m e g 2=γ为旋磁比，g 为朗德因子，B ρ（即H ρ）为恒磁场0B ρ（即0H ρ）和微波 磁场1B ρ（即h ρ）合成的总磁场，T ρ 为阻尼力矩，此系统从微波磁场1B ρ中所吸收的全部 能量，恰好补充铁磁样品通过某机制所损耗的能量。阻尼的大小还意味着进动角度θ减少的快慢，θ减少得快，趋于平衡态的时间就短，反之亦然。因此这种阻尼可用弛豫时间τ来表示，τ的定义是进动振幅减小到原来最大振幅的e 1所需要的时间。 图（8—1）进动振幅逐渐衰减 图（8—2）微波磁场作用抵消阻尼，趋于平衡
核磁共振实验报告 一、实验目的与实验仪器 1.实验目的 （1）了解核磁共振的基本原理； （2）学习利用核磁共振校准磁场和测量因子g的方法： （3）掌握利用扫场法创造核磁共振条件的方法，学会利用示波器观察共振吸收信号； （4）测量19F的g N因子。 2.实验仪器 NM-Ⅱ型核磁共振实验 装置，水样品和聚四氟乙烯 样品。 探测装置的工作原理: 图一中绕在样品上的线圈是边限震荡器电路的一部分，在非磁共振状态下它处在边限震荡状态（即似振非振的状态），并把电磁能加在样品上,方向与外磁场垂直。当磁共振发生时，样品中的粒子吸收了震荡电路提供的能量使振荡电路的Q值发生变化，振荡电路产生显著的振荡，在示波器上产生共振信号。 二、实验原理 （要求与提示：限400字以内，实验原理图须用手绘后贴图的方式）
原子核自旋角动量不能连续变化，只能取分立值即： P = 其中I 称为自旋量子数，I=0，1/2，1，3/2，2，5/2，…本实验涉及的质子和氟核 F 19 的自旋量子数I 都等于1/2。类似地原子核的自旋角动量在空间某一方向，例如z 方向的分量不能连续变化，只能取分立的数值 自旋角动量不为零的原子核具有与之相联系的核自旋磁矩， 其大小为： P 2M e g =μ 其中e 为质子的电荷，M 为质子的质量，g 是一个由原子核结构决定的因子，对不同种类的原子核g 的数值不同，g 成为原子核的g 因子。由于核自旋角动量在任意给定的z 方向的投影只可能取（2I+1）个分立的数值，因此核磁矩在z 方向上的投影也只能取（2I+1）个分立的数值： 2M e g p 2M e g m z z ==μ 原子核的磁矩的单位为： 2M e N = μ 当不存在外磁场时，原子核的能量不会因处于不同的自旋状态而不同。通常把B 的方向规定为z 方向，由于外磁场B 与磁矩的相互作用能为： B B P B B E z z m γγμμ-=-=-=?-= 核磁矩在加入外场B 后，具有了一个正比于外场的频率。量子数
浙江大学实验报告 课程名称：嵌入式原理实验类型：计算机实验 实验项目名称：实验四熟悉交叉编译环境和开发工具 学生姓名：何斯琼、姚冠红专业：计算机学号：3043027075、3043027076 同组学生姓名：指导老师：陈文智 实验地点：东四五楼嵌入式实验室实验日期：2007 年 3 月 5 日 实验目的和要求（必填） 目的：熟悉交叉编译环境和开发工具 实验内容和原理（必填） 对交叉编译工具进行熟悉和运用。 主要仪器设备 PC机 操作方法与实验步骤 进入/home/student/XSBase/XSBase255_Linux_B/Toolchain; 解压缩hybus-arm-linux-R1.1.tar.gz； 将解压缩得到的文件夹复制到/usr/local/下； 进入/root, 执行ls –a, 可见隐藏文件.bash_profile； 用vim编辑器编辑此文件：将$PA TH=/bin: /usr/local/hybus-arm-linux-R1.1/bin; 再执行命令source .bash_profile已更新此文件； 此时arm-linux-gcc命令(即交叉编译指令)已经可以执行； 以下为我们进行此实验时的全部过程： [student@localhost student]$ su Password: [root@localhost student]# ls XSBase [root@localhost student]# cd XSBase/ [root@localhost XSBase]# ls XSBase255_Linux_B [root@localhost XSBase]# cd XSBase255_Linux_B/ [root@localhost XSBase255_Linux_B]# ls app Datasheet Filesystem Image Kernel Source Toolchain BootLoader Documents GDB Jflash-XSBase255 RPM Tiny-X [root@localhost XSBase255_Linux_B]# cd Toolchain [root@localhost Toolchain]# ls hybus-arm-linux-R1.1 hybus-arm-linux-R1.1.tar.gz [root@localhost Toolchain]# tar -zxf hybus-arm-linux-R1.1.tar.gz [root@localhost Toolchain]# ls hybus-arm-linux-R1.1 hybus-arm-linux-R1.1.tar.gz [root@localhost Toolchain]# pwd /home/student/XSBase/XSBase255_Linux_B/Toolchain ......cp -a /usr/local/hybus-arm-llinux-R1.1
