竣工图更改要求
竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。
竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。
一、编制要求
1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。
二、主要内容
2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：
工艺平面布置图等竣工图
建筑竣工图、幕墙竣工图
结构竣工图，钢结构竣工图
建筑给水、排水与采暖竣工图
燃气竣工图
建筑电气竣工图
智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）
通风空调竣工图
地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图
地下部分的各种市政、电力、电信管线等竣工图
三、竣工图类型及绘制
3.1 竣工图的类型：
1 利用施工蓝图改绘的竣工图；
2 在二底图上修改的竣工图；
3 重新绘制的竣工图；
4 用CAD绘制的竣工图。
3.2 竣工图绘制要求
1 利用施工蓝图改绘的竣工图
在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，
在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，一下是常见改绘方法的举例说明。
1）取消的内容
（1）尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改发。即将取消的数字、文字、符号等用横杠杠掉（不得涂抹掉），从修改的位置引出带箭头的索引线，在索引线上注明修改依据，即“见×号洽商×条”，也可注明“见×年×月×日洽商×条”。例如：首层底板结构平面图（结2）中Z16（Z17）柱断面，（Z17）取消。
改绘方法：将（Z17）和有关的尺寸用杠改法去掉，并注明修改依据（见图1）；
（2）隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法。即在图上将取消的部分打“×”，在图上描绘取消的部分较长时，可视情况打几个“×”，达到表示清楚为准。并从图上修改处箭头索引线引出，注明修改依据。
例如：平面图中库房取消。即（B）~（C）轴间③轴上砖隔墙取消。
改绘方法：“库房”二字和与隔墙相关的尺寸杠改，将隔墙及其用叉改发×掉，并注明修改依据（见图2）。
2）增加的内容
（1）在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等，均应在图上的实际位置用规范制图方法绘出，并注明修改依据。
例如：结5中1-1剖面钢筋原为4Ф18，现改为6Ф18，并在400长边中间增加钢筋。
改绘方法：将增加的钢筋画在1-1剖面实际的位置上，并注明修改依据（见图3）。
（2）如增加的内容在原位置绘不清楚时，应在本图适当位置（空白处）按需要补绘大样图，并保证准确清楚，如本图上无位置可绘时，应另用硫酸纸绘补图并晒成蓝图或补绘图纸上均应注明修改依据，补图要有图名和图号。
例如：基础平面、一、二、三层（E）轴于①轴交点处原方柱改为圆柱（直径500），其柱Z5改为Z6。改绘采用图纸空白处绘大样的方法（见图4）。注意，凡本修改涉及的建筑图和结构图均要改绘。
3）内容变更
(1)数字、符号、文字的变更，可在图上用杠改法将取消的内容杠去，在其附近空白处增加更改后的内容，并注明修改依据。例如：图2中，原66GC窗改为68GC，是按杠改法改绘的。
(2)设备配置位置，灯具、开关型号等变更引起的改变；墙、板、内外装修等变化……均应在原图上改绘。
(3)当图纸某部位变化较大、或在原位置上改绘有困难，或改绘后杂乱无章，可以采用以下办法改绘。
画大样改绘：
在原图上标出应修改部位的范围i，后在需要修改的图纸上绘出修改部位的大样图，并在原图改绘范围和改绘的大样图处注明修改依据。
例如：地下室厨房窗台板做法修改。
修改方法：将修改的部位用A表示并在图纸空白处绘A大样图（见图5）。
另绘补图修改：
如原图纸无空白处，可把应改绘的部位绘制硫酸纸补图晒成蓝图后，做为竣工图纸，补在本专业图纸之后。具体做法为：在原图纸上画出修改范围，并注明修改依据和见某图（图号）及大样图名；在补图上注明图号和图名，并注明是某图（图号）某部位的补图和修改依据。
例如：一层平面（C）~（D）轴间地沟修改（见图6），需要重绘两轴间大样图，具体做法是：先在原图（C）~（D）轴间注明修改依据，并注明见建补×地沟详图。然后另绘制地沟详图。补图应有图标，注明图号（建补×）和图名（此补图可以包括几个修改大样图），在图纸说明中注明地沟详图为一层平面（C）~（D）轴间修改图。
个别蓝图需重新绘制竣工图：
如果某张图纸修改不能在原蓝图上修改清楚，应重新绘制整张图作为竣工图。重绘的图纸应按国家制图标准和绘制竣工图的规定制图。
4）加写说明
凡设计变更、洽商的内容应当在竣工图上修改的，均应用绘图方法改绘在蓝图上，不再加写说明。如果修改后的图纸仍然有内容无法表示清楚，可用精炼的语言适当加以说明。
（1）图上某一种设备、门窗等型号的改变，涉及到多处修改时，要对所有涉及到的地方全部加以改绘，其修改依据可标注在一个修改处，但需在此处做简单说明。
例如：一层平面4樘C2-3009窗改为C1-3006窗。修改时每窗型号
均应改正，但在标注修改依据是，可只注一处，并加以樘数说明（见图6）。
（2）钢筋的代替，混凝土强度等级改变，墙、板、内外装修材料的变化，由建设单位自理的部分等在图上修改难以用作图方法表达清楚时，可加注或用索引的形式加以说明。
（3）凡涉及到说明类型的洽商，应在相应的图纸上使用设计规范用语反映洽商内容。
5）注意事项
（1）施工图纸目录必须加盖竣工图章，作为竣工图归档。凡有作废、补充、增加和修改的图纸，均应在施工图目录标注清楚。即作废的图纸在
目录上杠掉，补充的图纸在目录上列出图名、图号。
（2）如某施工图改变量大，设计单位重新绘制了修改图的，应以修改图代替原图，原图不在归档。
（3）凡是洽商图作为竣工图，必须进行必要的制作。
如洽商图是按正规设计图纸要求进行绘制的可直接作为竣工图，但需统一编写图名图号，并加盖竣工图章，作为补图。并在说明中注明是哪张图那个部位的修改图，还要在原图修改部位标注修改范围，并标明见补图的图号。
如洽商图未按正规设计要求绘制，均应按制图规定另行绘制竣工图，其余要求同上。
（4）某一条洽商可能涉及到二张或二张以上图纸，某一局部变化可能引起系统变化……，凡涉及到的图纸和部位均应按规定修改，不能只改其一、不改其二。
例如：图6中，②~③和⑤~⑥轴间2760改为3360，使4处尺寸有了改变，均应改正。
（5）不允许将洽商的附图原封不动的贴在或附在竣工图上做为修改，也不允许将洽商的内容抄在蓝图上作为修改。凡修改的内容均应改绘在蓝图上或做补图附在图纸之后。
（6）根据规定需重新绘制竣工图时，应按绘制竣工图的要求制图。（7）改绘注意事项：
修改时，字、线、墨水使用的规定：
字：采用仿宋字，字体的大小要与原图采用字体的大小相协调，严
禁错、别、草字。
线：一律使用绘图工具，不得徒手绘制。
施工蓝图的规定：
图纸反差要明显，一适应缩微等技术要求。凡旧图、反差不好的图纸不得作为改绘用图。
修改的内容和有关说明均不得超过原图框。
2在二底图上修改的竣工图
1）用设计底图或施工图制成二底（硫酸纸）图，在二底图上依据设计变更、工程洽商内容用刮改法进行绘制，即用刀片将需更改部位刮掉，再用绘图笔绘制修改内容，并在图中空白处做一修改备考表，注明变更、洽商编号（或时间）和修改内容。
修改备考表如下表所示：
变更、洽商编号（或时间）内容（简要提示）
2）修改的部位用语言描述不清楚时，也可用细实线在图上画出修改范围。
3）以修改后二底图或蓝图作为竣工图，要在二底图或蓝图上加盖竣工
图章。没有改动的二底图作为竣工图也要加盖竣工图章。
4）如果二底图修改次数较多，个别图面可能出现模糊不清等技术问题，必须进行技术处理或重新绘制，以期达到图面整洁、字迹清楚等质量要求。3重新绘制的竣工图
根据工程竣工现状和洽商记录绘制竣工图，重新绘制竣工图要求与原图比例相同，符合制图规范，有标准的图框和内容齐全的图签，图签中应有明确的“竣工图”字样或加盖竣工图章。
4用CAD绘制的竣工图
在电子版施工图上依据设计变更、工程洽商的内容进行修改，修改后用云图圈出修改部位，并在图中空白处做一修改备考表，表示要求同本条第2款要求。同时，图签上必须有原设计人员签字。
四、竣工图章
4.1 “竣工图章”应具有明显的“竣工图”字样，并包括编制单位、制图人、审核人和编制日期等基本内容。编制单位、制图人、审核人、技术负责人要对竣工图负责。
竣工图章内容、尺寸如图所示：
4.2 所有竣工图应由编制单位逐张加盖、签署竣工图章。竣工图章中签名必须齐全，不得代签。
4.3 凡由设计院编制的竣工图，其设计图签中必须明确竣工阶段，并由绘制人和技术负责人在设计图签中签字。
4.4 竣工图章应加盖在图签附近的空白处。
4.5 竣工图章应使用不退色红或蓝色印泥。
附则：1、竣工图章的样式严格按照当地政府有关部门的要求执行。
2、施工过程中的图纸会审、变更、洽商更改的要求按照上述要求执行。
3、分公司所属各项目部结合本项目具体情况制定相应的实施细则。

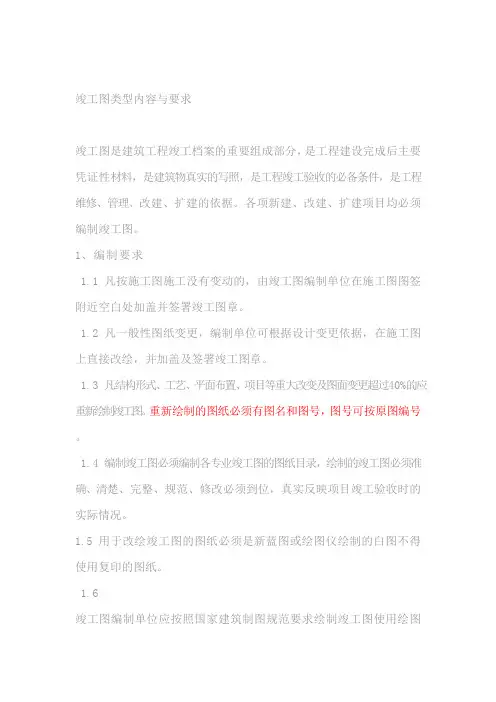

竣工图类型内容与要求 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。 1、编制要求 1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白 处加盖并签署竣工图章。 1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改 绘，并加盖及签署竣工图章。 1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。 1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。 1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。 1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。 2、主要内容 2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。 2.2 竣工图包括以下内容： 2.2.1 工艺平面布置图等竣工图 建筑竣工图、幕墙竣工图 结构竣工图、钢结构竣工图 建筑给水、排水与采暖竣工图 燃气竣工图 建筑电气竣工图 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等） 通风空调竣工图 地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图 地下部分的各种市政、电力、电信管线等竣工图 3、竣工图的类型 3.1 利用施工蓝图改绘的竣工图 3.2 在二底图上修改的竣工图 3.3 重新绘制的竣工图 4、竣工图绘制要求 4.1 利用施工蓝图改绘的竣工图 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。 4.1.1 取消的内容 4.1.1.1 尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改法。即将取消的数字、文字、符号等用横杠杠掉（不得涂抹掉），从修改的位
竣工图更改要求 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。 竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。 一、编制要求 1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。 1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。 1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。 1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。 1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。 二、主要内容
2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。 2.2 竣工图包括以下内容： 工艺平面布置图等竣工图 建筑竣工图、幕墙竣工图 结构竣工图，钢结构竣工图 建筑给水、排水与采暖竣工图 燃气竣工图 建筑电气竣工图 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等） 通风空调竣工图 地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图 地下部分的各种市政、电力、电信管线等竣工图 三、竣工图类型及绘制 3.1 竣工图的类型： 1 利用施工蓝图改绘的竣工图； 2 在二底图上修改的竣工图； 3 重新绘制的竣工图； 4 用CAD绘制的竣工图。 3.2 竣工图绘制要求 1 利用施工蓝图改绘的竣工图 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，
竣工图类型容与要求 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。 1、编制要求 1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白 处加盖并签署竣工图章。 1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改 绘，并加盖及签署竣工图章。 1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。 1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规、修改必须到位，真实反映项目竣工验收时的实际情况。 1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。 1.6 竣工图编制单位应按照国家建筑制图规要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。 2、主要容 2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。 2.2 竣工图包括以下容： 2.2.1 工艺平面布置图等竣工图 建筑竣工图、幕墙竣工图 结构竣工图、钢结构竣工图 建筑给水、排水与采暖竣工图 燃气竣工图 建筑电气竣工图 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等） 通风空调竣工图 地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图 地下部分的各种市政、电力、电信管线等竣工图 3、竣工图的类型 3.1 利用施工蓝图改绘的竣工图 3.2 在二底图上修改的竣工图 3.3 重新绘制的竣工图 4、竣工图绘制要求 4.1 利用施工蓝图改绘的竣工图 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改容，所有变更处都必须引划索引线，并注明更改依据。在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。具体的改绘方法可视图面、改动围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。 4.1.1 取消的容 . .
CAD绘图规范 1图框 1.1图框规格 常用图框规格有：A3(297*420mm)、A4（210*297mm）。 其他规格有：A0（841*1189mm）、A1（594*841mm）、A2（420*594mm）等。 1.2图签 图框内的图签内容须包含：项目名称、单项工程名称、施工单位、竣工时间、图号等。 1.3分割线 多截路由在统一图框显示时必须添加分割线。 1.4字体方向 图纸中所有字体方向与图签中的字体方向保持一致或左右浮动45°以内。 2指北针 图2—1 1)图纸中每个图框内必须分别标注指北针且只标注一次； 2)同图框内，图纸路由拆分后，路由方向与指北针方向保持一致； 3)图纸默认上北下南，如需调整方向，可左右调整（如图2—1所示）。3参照物 3.1参照物类型 光缆路由图中必须绘制参照物如道路、建筑物、河流、湖泊、桥梁、铁路等。 3.2参照物名称 参照物必须标注具体的名称信息，无名称的标注参照物类型，例如：自建房无建筑物名称时标注“自建房”、道路无名称时标注通达方向。 4经纬度 1)机房、光交接箱、光分纤箱、光终端盒、新建人井、盘留、接头盒、跨
路支撑设施、拐点支撑设施等必须标注经纬度； 2)经纬度采用小数点形式表示，并保留小数点后6位，例如：87.654321、 43.123456。 5点设施 5.1机房 1)竣工图纸中必须提供机房名称、具体位置和机房类型。 例如：景一路格林威治美化塔基站机房； 景一路中天大厦四楼富迪电子有限公司集团客户机房； 2)非自建的机房需提供机房产权信息，例如：铁通、铁塔、铁塔（联 通）、铁塔（电信）。 5.2光交接箱 竣工图纸中必须提供光交接箱名称和光交接箱编号（无编号的直接标注光交接箱名称）； 5.3光分纤箱/光终端盒 竣工图纸中必须提供光分纤箱的具体位置、容量及编号。 5.4电杆 竣工图纸中必须提供电杆的以下信息： 1)新建/利旧情况（可用图例进行区分）； 2)材质，例如：木杆、水泥杆（可用图例进行区分）； 3)产权单位，例如：电信、联通等； 4)杆号，例如：XY16/001、02/001。 5.5人/手井 竣工图纸中必须提供人/手井的以下信息： 1)新建/利旧情况（可用图例进行区分）； 2)产权，例如：联建、电信、联通等 3)编号：团结09井； 4)长、宽、高、上覆深度； 5.6人井展开图 1)人井展开图默认上北下南； 2)人井展开图必须包含人井内所有的管孔排布信息； 3)人井展开图中必须标注管孔占用信息。
竣工图绘制编制要求 一、竣工图的基本概念 竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。 二、竣工图的编制职责范围 竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。 纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。 三、纸质竣工图的编制方法 （一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。 （二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上
杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。 （三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。并注明修改出图日期及版数后由施工单位加盖竣工图章。 四、纸质竣工图的编制要求 （一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。由设计单位绘制的竣工图，需施工单位技术负责人审查、核对后加盖竣工图章。所有竣工图均需施工单位在竣工图章上签字认可后才能作为竣工图。 （二）竣工图的绘制，必须依据在施工过程中确已实施的图纸会审记录、设计修改变更通知单、工程洽商联系单以及隐蔽工程验收或对工程进行的实测实量等形成的有效记录进行编制，确保图物相符。 （三）竣工图的绘制（包括新绘和改绘）必须符合国家制图
竣工图编制要求 一、竣工图的基本概念 竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。 二、竣工图的编制职责范围 竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。 纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。 三、纸质竣工图的编制方法 （一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。 （二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上
杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。 （三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。并注明修改出图日期及版数后由施工单位加盖竣工图章。 四、纸质竣工图的编制要求 （一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。由设计单位绘制的竣工图，需施工单位技术负责人审查、核对后加盖竣工图章。所有竣工图均需施工单位在竣工图章上签字认可后才能作为竣工图。 （二）竣工图的绘制，必须依据在施工过程中确已实施的图纸会审记录、设计修改变更通知单、工程洽商联系单以及隐蔽工程验收或对工程进行的实测实量等形成的有效记录进行编制，确保图物相符。 （三）竣工图的绘制（包括新绘和改绘）必须符合国家制图
竣工图相关规范 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。 1、编制要求 1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。 1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。 1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。 1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。 1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。 1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。 2、主要内容 2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。 2.2 竣工图包括以下内容： 2.2.1 工艺平面布置图等竣工图 建筑竣工图、幕墙竣工图 结构竣工图、钢结构竣工图 建筑给水、排水与采暖竣工图 燃气竣工图 建筑电气竣工图 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、 气体灭水等） 通风空调竣工图
地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图 地下部分的各种市政、电力、电信管线等竣工图 3、竣工图的类型 3.1 利用施工蓝图改绘的竣工图 3.2 在二底图上修改的竣工图 3.3 重新绘制的竣工图 4、竣工图绘制要求 4.1 利用施工蓝图改绘的竣工图 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。 在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。 具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。 4.1.1 取消的内容 4.1.1.1 尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改法。即将取消的数字、文字、符号等用横杠杠掉（不得涂抹掉），从修改的位置引出带箭头的索引线，在索引线上注明修改依据，即“见×号洽商×条”，也可注明“见×年×月×日洽商×条”。例如：首层底板结构平面图（结2）中Z16（Z17）柱断面，（Z17）取消。 改绘方法：将（Z17）和有关的尺寸用杠改法去掉，并注明修改依据（见图1）： 图1 4.1.1.2 隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法。即在图上将取消的部分打“×”，在图上描绘取消的部分较长时，可视情况打几个“×”，达到表示清楚为准。并从图上修改处见箭头索引线引出，注明修改依据。 例如：平面图中库房取消。即（B）～（C）轴间③轴上砖墙取消。 改绘方法：“库房”二字和隔墙相关的尺寸杠改，将隔墙及其门用叉改法×掉，并注明修改依据（见图2）。 4.1.2 增加的内容
竣工图编制要求及注意事项 竣工图编制要求： 一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。 二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。 三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。 四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。 五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。 六、竣工图每册都应有本册目录和备考表。 七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。 八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、
采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。 竣工图编制注意事项： （一）图样与文字说明 ?1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。 ?2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。 ?3、竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和制图规范与标准，并应与设计文件相一致。 ?4、竣工图的图形和有关文字说明必须清楚准确，做到图物、文字一致，真实反映项目竣工验收时的实际情况，达到准确、完整、清晰等标准要求。 ?5、图上各种引出说明一般应与图标平行，索引线不得相互交叉，不得与图面线条重合。 ?6、严禁使用涂改液涂抹、刀刮、补贴等方法修改图纸，图纸的更改只能杠改、划改或圈改，不得刮改、涂抹、黏贴，以保证图面整洁。 ?7、图形与文字数据修改要求合起来能反映公路工程的完整轮廓和相应的技术要求。 （二）注记 ?1、利用施工图改绘竣工图时必须注明改绘依据，即在修改处或本页图
园林景观竣工图制图标准 一、竣工图的编制职责范围 在项目竣工时要编制竣工图.项目竣工图应由施工单位负责编制.如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的.应明确规定施工单位与监理单位的审核与签认责任. 二、竣工图的编制方法 (一)、凡按施工图进行施工没有变更的工程,由设计单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,(竣工图标志章的规格尺寸统一为80mm*50mm)。 (二)、凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由设计单位在原CAD图上更改,注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图。修改完成后,设计单位加盖竣工图章。 (三)、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图。重新绘制的(包括电脑绘制的)竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。 (四)、竣工图图幅应按GB／T10609.3要求统一折叠。 (五)、编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况. (六)、所有竣工图应由设计单位逐张加盖并签署竣工图章.竣工图章中的内容填写应齐全、清楚,不得代签。 三、竣工图图纸内容 (一)、图纸目录中应包含:项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。 (二)、设计说明包含:竣工设计依据与竣工设计要求,各专业设计说明(绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明),竣工图范围、标

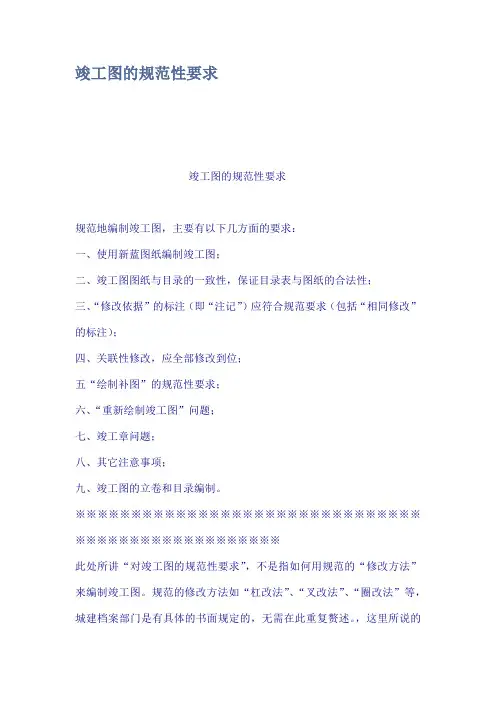

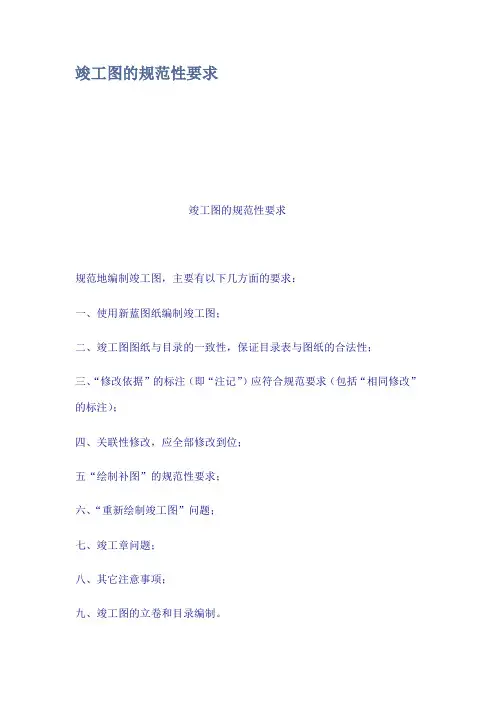

对竣工图的规范性要求

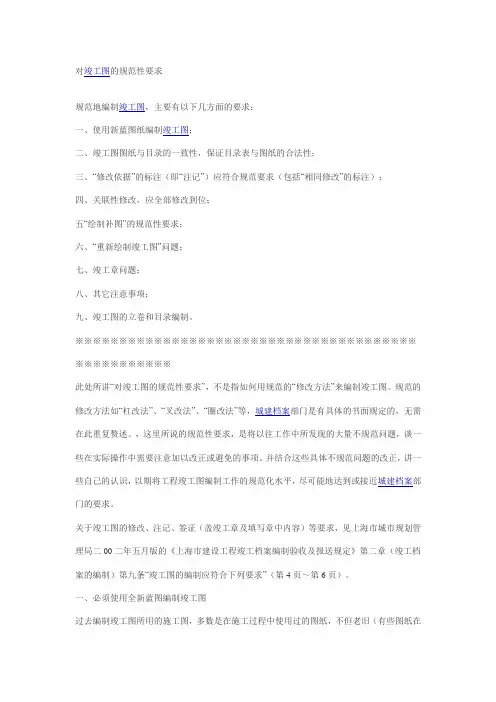

对竣工图的规范性要求 规范地编制竣工图，主要有以下几方面的要求： 一、使用新蓝图纸编制竣工图； 二、竣工图图纸与目录的一致性，保证目录表与图纸的合法性； 三、“修改依据”的标注（即“注记”）应符合规范要求（包括“相同修改”的标注）； 四、关联性修改，应全部修改到位； 五“绘制补图”的规范性要求； 六、“重新绘制竣工图”问题； 七、竣工章问题； 八、其它注意事项； 九、竣工图的立卷和目录编制。 ※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※ 此处所讲“对竣工图的规范性要求”，不是指如何用规范的“修改方法”来编制竣工图。规范的修改方法如“杠改法”、“叉改法”、“圈改法”等，城建档案部门是有具体的书面规定的，无需在此重复赘述。，这里所说的规范性要求，是将以往工作中所发现的大量不规范问题，谈一些在实际操作
中需要注意加以改正或避免的事项。并结合这些具体不规范问题的改正，讲一些自己的认识，以期将工程竣工图编制工作的规范化水平，尽可能地达到或接近城建档案部门的要求。 关于竣工图的修改、注记、签证（盖竣工章及填写章中内容）等要求，见上海市城市规划管理局二00二年五月版的《上海市建设工程竣工档案编制验收及报送规定》第二章（竣工档案的编制）第九条“竣工图的编制应符合下列要求”（第4页～第6页）。 一、必须使用全新蓝图编制竣工图 过去编制竣工图所用的施工图，多数是在施工过程中使用过的图纸，不但老旧（有些图纸在折叠处有一排孔洞）、图纸线条浅淡，而且受到了程度不同的各种污染，这种做法很不规范、也不够负责。所以，城建档案部门规定必须用新的施工图来编制竣工图。 编制竣工图为什么非用新图不可呢？原因在于 竣工图需要“永久保存”。根据国家档案部门的统计，用新蓝图（并且是线条深、反差大的新图）编制的竣工图，能够保持图形清晰的时间也就是三十八年左右（还达不到“永久保存”的要求），

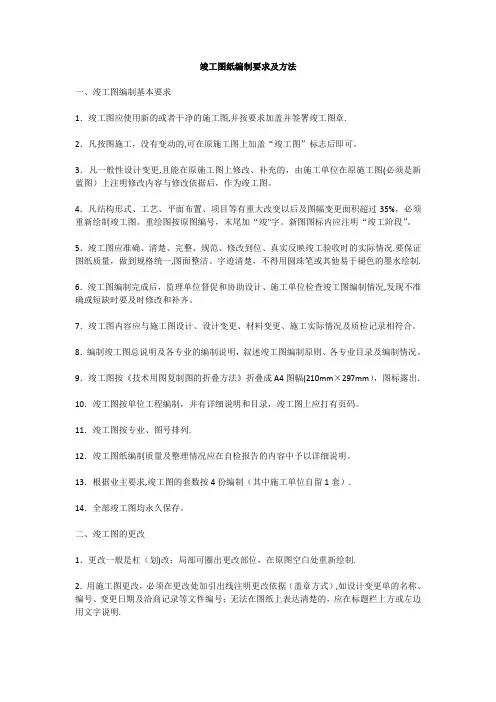

竣工图编制要求及方法 一、竣工图编制基本要求 1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。 2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。 3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。 4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。重绘图按原图编号，末尾加“竣”字。新图图标内应注明“竣工阶段”。 5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。 6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。 7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。 8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
