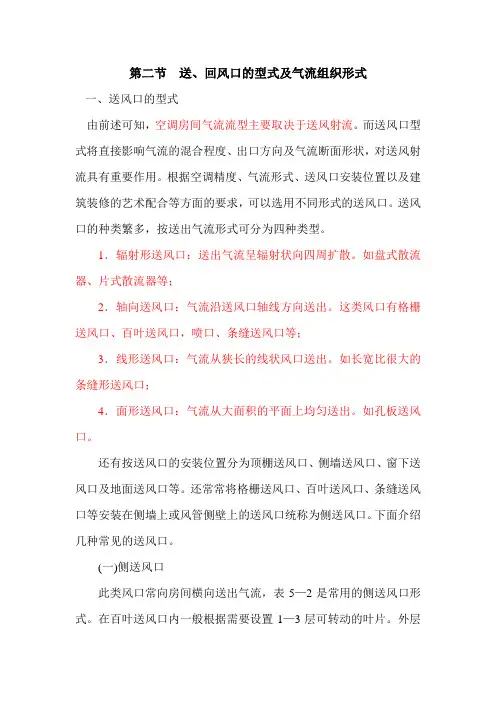

第二节送、回风口的型式及气流组织形式
一、送风口的型式

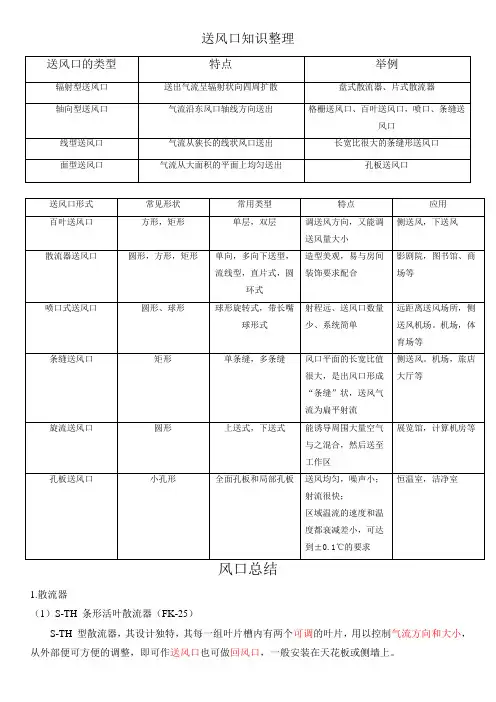

由前述可知，空调房间气流流型主要取决于送风射流。而送风口型式将直接影响气流的混合程度、出口方向及气流断面形状，对送风射流具有重要作用。根据空调精度、气流形式、送风口安装位置以及建筑装修的艺术配合等方面的要求，可以选用不同形式的送风口。送风口的种类繁多，按送出气流形式可分为四种类型。
1．辐射形送风口：送出气流呈辐射状向四周扩散。如盘式散流器、片式散流器等；
2．轴向送风口：气流沿送风口轴线方向送出。这类风口有格栅送风口、百叶送风口，喷口、条缝送风口等；
3．线形送风口：气流从狭长的线状风口送出。如长宽比很大的条缝形送风口；
4．面形送风口：气流从大面积的平面上均匀送出。如孔板送风口。
还有按送风口的安装位置分为顶棚送风口、侧墙送风口、窗下送风口及地面送风口等。还常常将格栅送风口、百叶送风口、条缝送风口等安装在侧墙上或风管侧壁上的送风口统称为侧送风口。下面介绍几种常见的送风口。
(一)侧送风口
此类风口常向房间横向送出气流，表5—2是常用的侧送风口形式。在百叶送风口内一般根据需要设置1—3层可转动的叶片。外层
水平叶片用以改变射流的出口倾角。垂直叶片能调节气流的扩散角，叶片平行时扩散角只有19℃，而叶片张开时(最边缘叶片与送风口
平面夹角为45℃)，扩散角可增大至60℃(图5—11)。
送风口内层对开式叶片则是为了调节送风量而设置的。格栅送风口除可装横竖薄片组成格栅外，还可以用薄板冲制成带有各种装饰图案的空花格栅，气流通过有效面积可达53-73％。
(二)散流器
散流器是一类安装在顶棚上的送风口，可以与顶棚下表面平齐，也可以在顶棚下表面以下。散流器有圆形、方形或矩形的。盘式散流器的送风气流呈辐射状。片式散流器设有多层散流片，片的间距有固定的也有可调的。使送风气流呈辐射形或锥形扩散。还有将送风口和回风口做成一体的，分别与送、回风支管连接。，表5—3是常见的散流器型式。还有一种方形或矩形散流器，散流片的倾斜方向不同，各向散流片所占散流器的面积比例不同。可以根据需要安排气流的方向及分配各向送风量的比例，以适应各种建筑平面形状及散流器位置的要求。表5—4是这类散流器的型式及其在房间内布置示意。
(三)孔板送风口
空气经过开有若干圆形或条缝型小孔的孔板而进入室内，此风口称为孔板送风口。该风口和前述所有风口相比，其特点是送风均匀，速度衰减较快。图5－12所示为具有其稳压作用的送风顶棚的孔板送风口，空气由风管进入稳压层后，再靠稳压层内的静压作用经孔
口均匀地送入空调房间。
孔板可用胶合板、硬性塑料板或铝板等材料制作。对净化要求不高的空调工程，也可采用酚醛树脂纤维板等材料。
(四)喷射式送风口
对于大型的生产车间、体育馆、电影院等建筑常采用喷射式送风口。图5－13a所示为圆形喷口，该喷口有较小的收缩角度，并且无叶片遮挡物，因此喷口的噪声低、紊流系数小(0.07)、射程长。．为了提高喷射送风口的使用灵活性，可作成图5—136所示的既能调方向又能调风量的喷口型式。
(五)旋流送风口
这是一种装在电子计算机房双层地板上的地面送风口。由出口格栅、集尘箱和旋流叶片组成(图5—14)。地板面上的格栅上可以走人和行车。来自双层地板间的空调送风经旋流叶片切向进入集尘箱，形成旋转气流由格栅送出。送风气流与室内空气混合好，速度衰减快。格栅和集尘箱可以随时取出清扫。
(六)空调座椅诱导送风口
这种送风口类似空调用的诱导器。在影剧院座椅的中空靠背内装有静压箱和喷嘴(图5—15)。一次风与由侧面风口吸人的室内空气混合后，由侧上面的送风口送出。由于一次风与室内空气充分混合，送风温度接近室温，不会造成吹冷风感觉。用于空调下送风，有良好的节能效果。，
图5—14 旋流送风口
出风格栅，2一集尘箱，3一旋流叶片
图5—15 座椅送风仁1
图9-16 矩形网式回风口图5—17 活动篦板式回风U
二、回风口
如前所述，吸风口附近气流速度急剧下降，对室内气流组织的影响不大，因而回风口构造比较简单，类型也不多。最简单的就是在孔口上装金属网，以防杂物被吸入。图5—16就是一种矩形网式回风口。为了适应建筑装饰的需要可以在孔口上装各种图案的格栅。为了在回风口上直接调节回风量，可以象百叶送风口那样装活动百叶。图5—17是活动蓖板式回风口。双层蓖板上开有长条形孔。内层蓖板左右移动可以改变开口面积，以达到调节回风量的目的。
回风口的形状和位置根据气流组织要求而定。若没在房间下部时，为避免灰尘和杂物被吸入，风口下缘离地面至少为0.15m。
在空调工程中，风口均应能进行风量调节，若风口上无调节装置时，则应在支风管上加以考虑。
三、气流组织形式

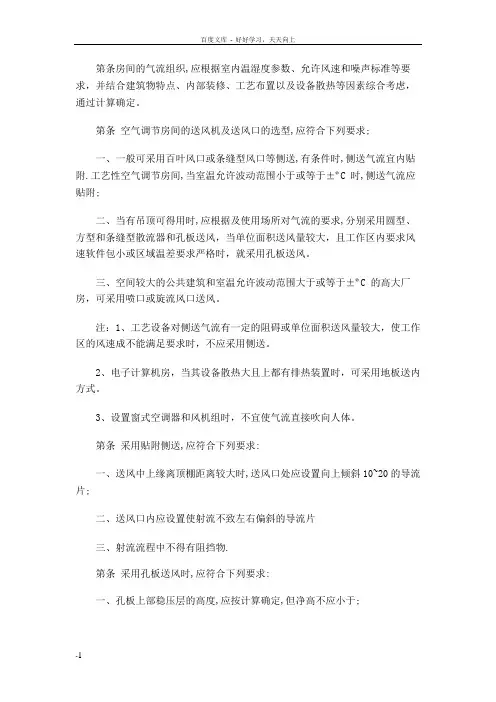

空调房间对工作区内的温度，相对湿度有一定的精度要求。除要求有均匀，稳定的温度场和速度场外，有的还要控制噪声水平和含尘浓度。这些都直接受气流流动和分布状况影响。由前述已知，这些又取决于送风口的构造型式，尺寸、送凤的温度、速度和气流方向、送回风口的位置等。应该根据空调要求，结合建筑结构特点及工艺设备布置等条件，来合理地确定气流组织形式。按照送回风口位置的相互关系和气流方向，一般分为：
(一)上送风下回风
这是最基本的气流组织形式。空调送凤由位于房间上部的送风口送入室内，而回风口设在房间的下部。图5—18a、b分别为单侧和双侧上侧送风、下侧回风；图c为散流器上送风、下侧回风，图d为孔板顶棚送风、下侧回风。上送风下回风方式的送风在进入工作区前就已经与室内空气充分混合，易于形成均匀的温度场和速度场。能够用较大的送风温差，从而降低送风量。
(二)上送风上回风
图5—19是上送上回的几种常见布置方式。图a为单侧上送上回形式，送回风管叠置在一起，明装在室内，气流从上部送下，经过工作区后回流向上进入回风管。如果房间进深较大，可采用双侧外送式或双侧内送式(图b、图c)。这三种方式施工都较方便，但影响房间净空的使用。如果房间净高许可的话，还可设置吊顶，将管道暗装，如图d所示。或者采用图e的送吸式散流器，这种布置比较适用于有一定美观要求的民用建筑。
(三)中送风
某些高大空间的空调房间，采用前述方式需要大量送风，空调耗冷量、耗热量也大。因而采用在房间高度上的中部位置上，用侧送风口或喷口送风的方式。图5—20a是中送风下回风，b是中送风下回风加顶部排风方式。中送风形式是将房间下部作为空调区，上部作为非空调区。在满足工作区空调要求的前提下，有显著的节能效果。
(四)下送风
图5—21a为地面均匀送风、上部集中排凤。此种方式送风直接进入工作区，为满足生产或人的要求，送风温差必然远小于上送方式，因而加大了送风量。向时考虑到人的舒适条件，送风速度也不能大，一般不超过0.5~0.7m／s，这就必须增大送风口的面积或数量，给风口布置带来困难。此外，地面容易积聚脏物，将会影响送风的清洁度，但下送方式能使新鲜空气首先通过工作区。同时由于是顶部排凤，因而房间上部余热(照明散热、上部围护结构传热等)可以不进入工作区而被直接排走，排风温度与工作区温度允许有较大的温差。因此在夏季，从人的感觉来看，虽然要求送凤温度较小(例如2~C)，却能起到温差较大的上送下回方式的效果，这就为提高送风温度，使用温度不太低的天然冷源如深井水、地道风等创造了条件．
图5—20 中送风气流流型
图5—21 下送风气流流型
因而，下面均匀送风上面排风方式常用于空调精度不高，人暂时停留的场所，如会堂及影剧院等。在工厂中可用于室内照度高和产生有害物的车间(由于产生有害物的车间空气易被污染，故送风一般都用空气分布器直接送到工作区)。
图5—21 6为送风口设于窗台下面垂直上送风的形式，这样可在工作区造成均匀的气流流动，又避免了送风口过于分散的缺点工程中，风机盘管和诱导器系统常采用这种布置方式。
综上所述，空调房间的气流组织方式有很多种，在实际使用中尚需根据工程对象的需要，灵活运用。同时，房间内气流组织还与室内
热源分布、玻璃窗的冷热对流气流、工艺设备及人员流动等
因素有关。因此，组织好室内气流是一项复杂的任务。
顺便指出，虽然回风口对气流组织影响较小，但却对局部地区有影响，因此根据回风口的所在位置应选择适当的风速(见表5—5)。此外，对净化，温湿度及噪声无特殊要求的情况下，可利用多房间的中间走廊回风(图5-22)以简化回风系统。
图5—22 走廊回风示意图
