第十三章习题与答案
13.4 步进电动机的步距角之含义是什么？一台步进电动机可以有两个步距角，例如，3o/1.5o，这是什么意思？什么是单三拍、单双六拍和双六拍？
每当输入一个电脉冲时,电动机转过的一个固定的角度,这个角度称之为步矩角。
一台步进电动机有两个步矩角,说明它有两种通电方式, 3o得意思是单拍时的步矩角. 1.5o得意思是单双拍或双拍似的步矩角。
单三拍:每次只有一相绕阻通电,而每个循环只有三次通电。
单双六拍:第一次通电有一相绕阻通电,然后下一次又两相通电,这样交替循环运行,而每次循环只有六次通电。
双三拍:每次又两相绕阻通电,每个循环由六次通电。
13.5 一台五相反应式步进电动机，采用五相十拍运行方式时，步距角为1.5o，若脉冲电源的频率为3000Hz，试问转速是多少？
n=βf*60/2π
=1.5*3000*60/2*3.14
=42993.6r/min
转速是42993.6r/min
13.6 一台五相反应式步进电动机，其步距角为1.5o/0.75o，试问该电机的转子齿数是多少？
1.5=360/ZKM
1.5=360/Z*5*1
Z=48
电机的转子齿数是48

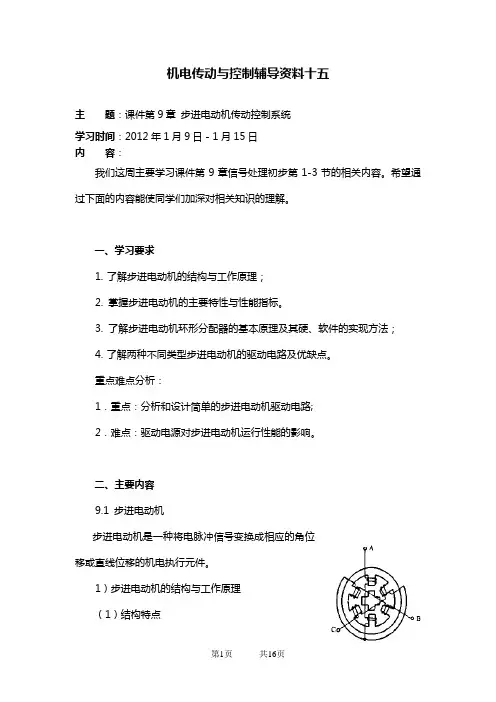

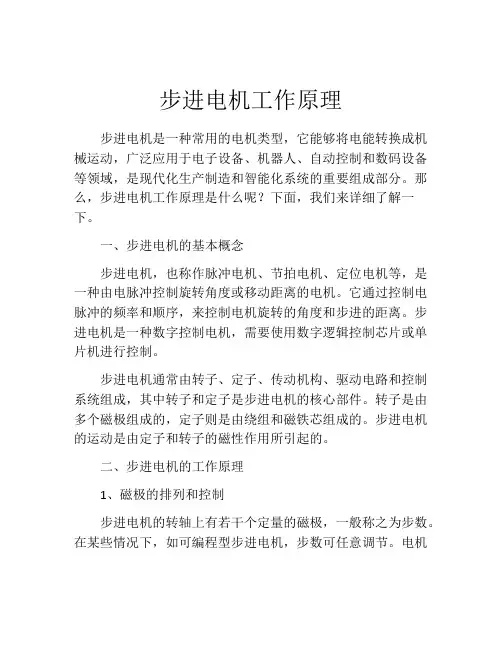

第十一章步进电动机传动控制系统 11.1 步进电动机 步进电动机是一种将电脉冲信号转换成机械位移的机电执行元件。每当一个脉冲信号施加于电机的控制绕组时，其转轴就转过一个固定的角度（步距角），顺序连续地发给脉冲，则电机轴一步接一步地运转。 图11.1 步进电动机实物图 步进电动机的角位移与输入脉冲数严格成正比，运行中无累积误差。 步进电机能方便地实现正、反转和调速、定位控制。特别是不需位置传感器或速度传感器就可以在开环控制下精确定位或同步运行。因此，步进电动机广泛应用在数字控制的各个领域。如各种数控机械、办公自动化产品、工厂自动化机器、计算机外设等。 步进电动机的缺点是不能达到很高的转速（一般小于1000到2000转/min）。存在低频振荡、高频失步等缺陷。另外，步进电机自身的噪声和振动较大。 一、步进电动机的工作原理 步进电动机的种类很多，按工作原理分，有反应式（Variable-reluctance）、永磁式（Permanent-magnet）、混合式（Hybrid）三种。按输出转矩大小分，有快速步进电机、功率步进电机。按励磁相数分有二、三、四、五、六、八相等。按定子排列还可分为多段式(轴向式)和单段式(径向式)。 步进电动机的结构形式虽然繁多，但工作原理基本相同，下面仅以三相反应式步进电动机为例说明之。
如图11.2所示为一台三相反应式步进电动机的结构示意图。和一般旋转电动机一样， 步进电机也分为定子和转子两大部分。定子部分由定子铁心、绕组、绝缘材料等组成。定子铁心是由硅钢片叠压而成的有齿的圆环状铁心。图中定子有6个磁极，每对磁极上绕有励 磁绕组，由外部脉冲信号对各相绕组轮流励磁。如图所示。 转子部分由转子铁心、转轴等组成。转子铁心是由硅钢片或软磁材料叠压而成的齿形铁心。图中转子上有4个凸齿。 若对励磁绕组以一定方式通以直流励磁电流，则转子以相应的方式转动。其转动原理其实就是电磁铁的工作原理 。 比如，给A 相绕组通电时，转子位置如图（a ），转子齿偏离定子齿一个角度。由于励磁 磁通力图沿磁阻最小路径通过，因此对转子产生电磁吸力，迫使转子齿转动，当转子转到与定子齿对齐位置时(图b)，因转子只受径向力而无切线力，故转矩为零，转子被锁定在这个位置上。由此可见：错齿是助使步进电机旋转的根本原因。 A'A K1K2K3 B'C' B C
目录 一、设计任务: (2) 二、步进电机概述： (2) 三、题目分析与整体构思: (4) 四、硬件电路设计: (7) 五、硬件验证: (10) 六、程序设计: (10) 七、系统仿真： (15) 八、感应子式步进电机工作原理： (17) 九、心得体会: (24) 参考文献: (25)
一、系统设计要求 步进电机作为一种电脉冲—角位移的转换元件，由于具有价格低廉、易于控、制、无积累误差和计算机接口方面等优点，在机械、仪表、工业控制等领域中获得了广泛的应用。本设计的具体要求是： 1. 设计制作一个步进电机控制电路，可以细分驱动和常规驱动。 2. 常规驱动状态转速四档可调并可实现正反转。 二、步进电机概述 步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差（精度为100%）的特点，广泛应用于各种开环控制。 现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。 永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度。 反应式步进电机一般为三相，可实现大转矩输出，步进角一般为 1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。 混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为 1.8度而五相步进角一般为 0.72度。这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。 （一）步进电机的一些基本参数： 1.电机固有步距角： 电机固有步距角表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°，整步工作时为1.8°），这个步距角可以称之为“电机固有步距角”，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。 2.步进电机的相数： 步进电机的相数是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，它们的步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°
四相步进电机控制系 统设计
课题：四相五线单4拍步进制电动机的正反转控制专业：机械电子工程 班级：2班 学号： 20110259 姓名：周后银 指导教师：李立成 设计日期： 2014.6.9~2014.6.20 成绩：
1概述 本实验旨在通过控制STC89C52芯片，实现对四相步进电机的转动控制。具体功能主要是控制电机正转10s、反转10s，连续运行1分钟，并用1602液晶显示屏显示出来。 具体工作过程是：给系统上电后，按下启动开关，步进电机按照预先 实验具体用到的仪器：STC89C52芯片、开关单元、四项步进电机、等硬件设 备。 实验具体电路单元有：单片机最小系统、步进电机连接电路、开关连接电路、1602液晶显示屏显示电路。 2四相步进电机 2.1步进电机 步进电机是一种将电脉冲转化为角位移的执行机构。电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 2.2步进电机的控制 1.换相顺序控制：通电换相这一过程称为脉冲分配。 2.控制步进电机的转向控制：如果给定工作方式正序换相通电，步进 电机正转，如果按反序通电换相，则电机就反转。
3.控制步进电机的速度控制：如果给步进电机发一个控制脉冲，它就 转一步，再发一个脉冲，它会再转一步。两个脉冲的间隔越短，步进电机就转得越快。 2.3步进电机的驱动模块 ABCD四相工作指示灯指示四相五线步进电机的工作状态 2.4步进电机的工作过程 开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动， 1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，
第十三章 步进电机
13.1步进电动机的结构与原理
1.概念：
步进电动机或称脉冲电动机，是一种将输入脉冲信号转换成输
出轴的角位移（或直线位移）的执行元件。步进电动机每输入
一个脉冲信号，便转动一个确定的角度（称为：步距角）。输
出轴转过的总角度是与输入脉冲的个数成正比，输出轴转速与
脉冲的频率和歩距角成正比。 θ ∝ N β
n∝ f
2.结构 定子： 凸极式
控制线圈
定子： 硅钢片叠成
相： 每两个相对的磁极上绕有一个 线圈，构成一相。
三相：六个极，三个绕组，构成三相
13.1 三相反应式步进电动机的结构示意图
转子： 材料：硅钢片或软磁材料 4个凸极、无绕组
3.类别：按励磁方式分为：
反应式：转子无励磁绕组，磁阻式
永磁式：转子为永久磁铁
混合式（永磁感应式）
按输出转矩分类为：快速步进电动机 0.7 Nm~ 4 Nm；
功率步进电动机 T=5 Nm~ 4 0Nm；
4.特点：
θ∝ f
n∝ Nβ
●线性好，无累计误差，可变频调速；
●抗干扰能力强；
●转动惯量小，能快速起动、反转与制动。在一相绕 组通电的情况下有自锁能力。
5.工作原理
（1）工作原理： 电磁铁原理：定子绕组通电，在铁心中产生 磁场，总是力图沿磁阻最小的路径通过。这种磁场力产生力矩， 使转子转动，当达到最短路径的位置则自锁。
定子绕组通电顺序（顺时针）
A
B
C
转子自锁位置
转子顺时针转向
1
0
0
A---1 A’---3
0
1
0
B---2 B’---4
0
0
1
C---3 C’----1
1
0
0
A---4 A’---2

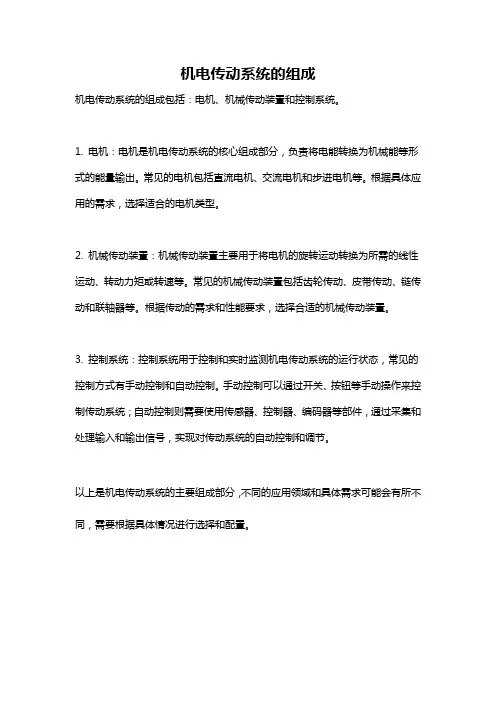

《机电传动控制》课程总复习2016 一、选择题 1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。 （ D ）A．静态转矩B．加速转矩C．减速转矩D．动态转矩 2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。（ B ）A．减速B．加速 C．匀速D．停止 3、机电传动系统中如果T M 步进电机一个脉冲运动距离怎么算？ 步进电机一个脉冲运动距离怎么算？能不能给个公式在举个例子？ 答案： 用360度去除以步距角，就是电机转一圈的脉冲数，当然如果细分的话，还要乘以细分倍数。电机转一圈丝杠前进一个导程，用导程除以一圈的脉冲数就是脉冲运动距离。 第一步确定步进电机的步距角，这个电机上会标明的。比如说，1.8度，则一个圆周360/1.8=200，也就是说电机旋转一周需要200个脉冲。 第二步确定电机驱动器设了细分细分没有，查清细分数，可以看驱动器上的拨码。比如说4细分，则承上所述，200*4=800，等于说800个脉冲电机才旋转一周。第三步确定电机轴一周的长度或者说导程：如果是丝杠，螺距*螺纹头数=导程，如果是齿轮齿条传动，分度圆直径(m*z)即为导程，导程/脉冲个数=一个脉冲的线位移。 什么是细分呢？和几相是一个意思吗？和几相没关系吗？ 细分和相数没关系。以1.8度为例，原来一个脉冲走1.8度，现在改为4细分，那么现在一个脉冲只能走1.8/4度了。细分越多，每个脉冲的步进长度越短。细分的多少可由驱动器设置。 控制步进电机转多少最主要你得通过步进电机步距角度计算出电机转一圈需要多少脉冲，比如步距角度为0.9°则电机转一圈需要给步进电机驱动器360/0.9=400个脉冲，转半圈就是200个脉冲。步进电机驱动器资料你先了解下！ 步进电机转速则通过改变脉冲频率来控制，用plc的pwm输出控制是比较方便的，速度的快慢不影响步进电机的行程，行程多少取决于脉冲数量。 注意一点步进电机速度越快转矩越小，请根据你的应用调节速度以防失步，造成走位不准确。步进电机是接收步进驱动器给过来的脉冲信号，比如两相的步进，AB相分别轮流输出正反脉冲（按一定顺序），步进电机就可以运行了，相当于一定的脉冲步进马达对应走一定旋转角度。而PLC也可以发出脉冲，但脉冲电压不够，所以需要把PLC输出的脉冲给步进驱动器放大来驱动步进驱动器，相当于PLC的脉冲就是指令脉冲。一般PLC驱动步进时候有两路信号，一路是角度脉冲，另外一路是方向脉冲，PLC里边一般配所谓位移指令，发梯形脉冲给步进驱动器，这样可以缓冲启动带来的力冲击。 51单片机控制两相四线步进电机的问题 单片机为AT89S52。。步进电机为：57HS5630A4步进电机。链接：Error! Hyperlink reference not valid.步进电机驱动器为：M542中性步进电机驱动器。链接：Error! Hyperlink reference not valid. 现在的问题是：步进电机我已经和驱动器连接好了，现在步进电机驱动器有6 个线和51单片机相连，分别是PUL+、PUL-、DIR+、DIR-、ENA+、ENA- 。我想知道的是，比如这六个和单片机的P1.X口相连。怎么在单片机上控制步进电机正转反转，转的角度，转的速度。 答案： 首先，六根线的三根负线可以全部接地..和单片机P1相连的只需三根即可..这三根线为了保证能驱动起步进电机驱动器，应该分别上拉2K电阻.. 然后，在驱动器上的拨码处设置细分,,所谓细分是指电机转一圈所需多少脉冲..例如设置为800细分，即为电机转一圈需要800个脉冲..那么一个脉冲就会对应0.45度..单片机发出的脉冲频率高，那么电机转的就快..让电机转多少角度，就发出相应的脉冲数即可，例如转45度，就发出100个脉冲即可，在0.125s内发出100个脉冲，那转速就为1转/s。。 文理学院芙蓉学院课程设计报告 课程名称：专业综合课程设计 专业班级：自动化1001班学号：40 学生：志航 指导教师：建英 完成时间： 2013年 6月13 日 报告成绩： 芙蓉学院教学工作部制 摘要 本文先介绍了混合式步进电机的结构和工作原理，分析了细分驱动对于改善步进电机运行性能的作用，论述了正弦波细分驱动可以实现等步距角、等力矩均匀细分驱动的原理，提出了一种基于H桥和其他分立元件分配脉冲的驱动技术，该方案可实现步进电机的单拍、半拍、双拍三种工作方式。本文采用控制电路主要由AT89C51单片机、晶振电路、地址锁存器、译码器、液晶显示电路组成，单片机是控制系统的核心。文中对整个系统的架构及硬件电路和驱动软件的实现都做了详细的介绍。 关键词：单片机；正弦脉宽调制；混合式步进电机；细分驱动 Abstract In this paper, the working principle and configuration of three-phase hybrid Stepper are introduced, then based on technologies such as stepper motor controller, PWM inverter and microcontroller. In the thesis, we develop a single chip computer -based digital controlling system for a three-phase hybrid stepper motor that is mainly constructed from a AT89C51 single chip computer and ST7920IC which is used as the core of control parts. The system's whole architecture, the design of hardware and software are introduced in detail. KEY WORDS: Microcontroller，SPWM，Hybrid stepper motor，Micro-stepping driver 本科毕业设计 基于单片机的步进电机控制系统的设计 摘要 随着自动控制系统的发展和对高精度控制的要求，步进电机在自动化控制中扮演着越来越重要的角色，区别于普通的直流电机和交流电机，步进电机可以对旋转角度和转动速度进行高精度控制。步进电机作为控制执行元件，是机电一体化的关键组成之一，广泛应用在各种自动化控制系统和精密机械等领域。 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 本系统介绍了一种基于单片机的步进电机控制系统的设计，包括了硬件设计和软件设计两部分。其中，硬件设计包括单片机最小系统、键盘控制模块、LCD显示模块、步进电机驱动模块、位置检测模块共5个功能模块的设计。系统软件设计采用C语言编写，包括主程序、数字键处理程序、功能键处理程序、电机驱动处理程序、显示模块、位置采集模块。 本设计采用STC89C52单片机作为主控制器，4*4矩阵键盘作为输入，LCD1602液晶作为显示，ULN2003A芯片驱动步进电机。系统具有良好的操作界面，键盘输入步进电机的运行距离；步进电机能以不同的速度运行，可以在不超过最大转速内准确运行到任意设定的位置，可调性较强；显示设定的运行距离和实际运行距离；方便操作者使用。关键词：单片机步进电机液晶显示键盘驱动 Design of the Stepping Motor Control System Based on SCM Qiu Haizhao (College of Engineering, South China Agricultural University, Guangzhou 510642,China) Abstract:With the development of automatic control system and the requirements of high-precision control, stepping motor control in automation is playing an increasingly important role, different from the common DC and AC motor, stepper motor rotation angle and rotational speed can be high-precision controlled. Stepper motor as a control actuator is a key component of mechanical and electrical integration, widely used in a variety of automated control systems and precision machinery and other fields. Stepper motor is the open-loop control components changing electric pulse signals into angular displacement or linear displacement .In the case of non-overloaded, the motor speed, stop position depends only on the pulse frequency and pulse number, regardless of load changes, that is, to add a pulse motor, the motor is turned a step angle. This system introduces a design of stepper motor control system based on single chip microcomputer, including hardware design and software design in two parts. Among them, the hardware design, including single chip minimal system, keyboard control module, LCD display module, the stepper motor drive module, position detection module five functional modules. System software design using C language, including the main program, process number keys, the key of function processes, motor driver handler, the display module, position acquisition module. This design uses STC89C52 microcontroller as the main controller, 4 * 4 matrix keyboard as an input, LCD1602 LCD as a display, ULN2003A chip as stepper motor driver. System has a good user interface, keyboard input stepper motor running distance; Stepper motor can run at different speed, and run to any given position accurately in any speed without exceeding the maximum speed, with a strong adjustable ; Display the running distance and the actual running distance, which is more convenient for the operator to use. Key words: SCM stepper LCD keyboard driver 第13章步进电动机传动控制系统 教学内容 13.1 步进电动机 13.2 步进电动机的环形分配器 13.3 步进电动机的驱动电路 13.4 步进电动机的运行特性及选用中应注意的问题 教学安排 本章安排2个学时，采用多媒体授课。 知识点及其基本要求 1．掌握步进电动机步矩角和步进电动机转速的数学表达式及其物理意义； 2．掌握步进电动机的结构、运行特性及影响因素。 重点和难点 重点 掌握步进电动机的通电方式和主要性能指标。 难点 步进电动机的矩角特性和矩频特性。 教学设计 1.了解步进电动机的结构和工作原理，掌握步进电动机的通电方式和求解步距角与转速的公式。 步进电机是将电脉冲信号转变为角位移 或线位移的机电执行元件。在非超载的情况 下，电机的转速、停止的位置只取决于脉冲信 号的频率和脉冲数，而不受负载变化的影响， 即给电机加一个脉冲信号，电机则转过一个步 距角。 (1)步进电动机的结构 右图所示为一台三相反应式步进电动机的 结构示意图，定子有6个磁极，每两个相对 的磁极上绕有一相控制绕组。转子上装有四个 凸齿。 图13-1 步进电动机结构图 （2）步进电动机的基本工作原理 步进电机的工作原理同电磁铁的工作原理，磁通具有力图沿磁阻最小路径通过的特点。 图13-2 三相反应式步进电动机的工作原理图 通电顺序A-B-C-A，转子便按顺时针方向一步步转动。每换接一次，转子前进一个步距角。通电顺序改为A-C-B-A便可反向旋转。 （3）步进电机的通电方式 三相单三拍 通电顺序：A-B-C-A或A-C-B-A，步距角30度（齿距90度） 特点：每次只有一相控制绕组通电吸引转子，易引起在平衡位置振荡，稳定性差，绕组通电换极时易失步。 双三拍 通电顺序：AB-BC-CA-AB或反过来，步距角30度（齿距90度） 特点：始终有两相通电，感应力矩大，静态误差小，定位精度高，工作稳定，不易失步。 三相六拍 通电顺序：A-AB-B-BC-C-CA-A步，距角15度（齿距90度）或A-AB-B-BC-C-CA-A 特点：单、双相轮流通电，通电状态增加一倍、步距角减少一半，但具有双三拍的特点。 （4）小步距角步进电动机 步距角步进电机的一般要求:转子齿数Z必须满足当一相磁极下定子与转子齿数相对时,下一磁极下定子与转子齿的位置错开齿距的1/m,m为相数。 机电传动控制复习提纲 第一章机电传动的动力学基础 1.机电传动运动方程的几种形式 2.1、2.2、2.3题 2.飞轮矩、转动惯量的折算 2.7、2.8 3.机电传动系统稳定平衡点的判断 2.11 第三章直流电机的工作原理与特性 1.基本方程 电动势方程：E k e n 电磁转矩方程：T k t I a 电枢回路电动势平衡方程：U E I aR 2.固有机械特性与人为机械特性（电枢串接电阻、改变电枢电压、改变磁通）的曲线与特点 3.计算题类型：3.10、3.15；分析题类型：3.21 第四章机电传动系统的过渡过程（略） 第五章交流电动机的工作原理及特性 1.固有机械特性（式5.27）与人为机械特性（降低电源电压、定子回路串接电阻或电抗、改变电源频率、转子回路串接电阻） 2.交流电机启动方法 3.三相异步电动机调速特性（式5.36） 4.单相异步电动机工作原理 5.计算题类型：5.6、5.11 第六章控制电机 1.两相交流伺服电机消除自转的方法 第七章机电传动控制系统中常用的检测元件 略 第八章继电器-接触器控制 1.继电器-接触器控制的基本线路 （直接启动、转子串接电阻启动、正反转控制、Y—△接法降压启动） 例题：8.18 第九章PLC控制 1.PLC基本结构 2.PLC等效继电器 3.梯形图编程 4.例题：三相异步电机启停控制、三相电机正反转控制、三相电机Y-△启动控制、搬运机械手控制 《机电传动控制》复习重点 第2xx机电传动的动力学基础 机电传动系统的运动方程式 会判断驱动力矩和负载力矩的正负号 并能够根据该方程式判断机电系统的运动状态 动态转矩的概念 机电传动的负载特性 什么是负载特性：电动机轴上的负载转矩与转速之间的关系 4种典型的负载特性曲线 恒转矩负载包括反抗性恒转矩负载和位能性负载 机电传动稳定运行的条件 充分必要条件 掌握判断稳定工作点的方法 第三章直流电机的工作原理及特性 直流电机既可以用作电动机也可以用作发电机 任何电机的工作原理都是建立在电磁力和电磁感应的基础上的 直流电机做发电运行和电动运行时都会产生电动势E和电磁转矩T，但是不同的运行方式下其作用是不同的 电势平衡方程 力矩平衡方程 并励发电机电压建立的三个条件是什么？ 半导体器件应用网 https://www.doczj.com/doc/0317136016.html,/news/194498.html 步进电机全闭环控制 【大比特导读】步进电机由于体积精巧、价格低廉、运行稳定，在低端行业 应用广泛，步进电机运动控制实现全闭环，是工控行业的一大难题。 步进电机由于体积精巧、价格低廉、运行稳定，在低端行业应用广泛，步进电机运动控 制实现全闭环，是工控行业的一大难题。 主要问题有两个，原点的不确定性和失步，目前，采用高速光电开关作为步进系统的原点，这个误差在毫米级，所以在精确控制领域，是不能接受的。另外，为了提高运行精度， 步进系统的驱动采用多细分，有的大于16，假如用在往复运动过程中，误差大的惊人。已 经不能适应加工领域。 为此，提出步进电机全闭环控制系统，以适应目前运动控制领域的需求。 1、硬件连接 硬件连接加装编码器，根据细分要求，采用不同等级的解析度编码器进行实时反馈。 2、原点控制 根据编码器的Z信号，识别、计算坐标原点，同数控系统相同，精度可以达到2/编码器解 析度×4。 3、失步控制 根据编码器的反馈数据，实时调整输出脉冲，根据失步调整程度，采取相应办法。 下图是电路原理 4、电路原理描述 半导体器件应用网 电路采用超大规模电路FPGA,输入、输出可以达到兆级的相应频率，电源3.3V,利用2596 开关电源，将24V转为3.3V,方便实用。输入脉冲与反馈脉冲进行4倍频正交解码后计算，及时修正输出脉冲量和频率。 5、应用描述 本电路有两种模式，返回原点模式和运行模式。当原点使能开关置位时，进入原点模式，反之，进入运行模式。 在原点模式，以同步于输入脉冲的频率输出脉冲，当碰到原点开关后，降低输出脉冲频率，根据编码器的Z信号，识别、计算坐标原点。返回原点完成后，输出信号。此信号及其数据在不断电的情况下，永远保持。 在运行模式，以同步于输入脉冲的频率输出脉冲，同时计算反馈数据，假如出现误差，及时修正。另外，大惯量运行时，加减速设置不合理的情况下，可能会及时反向修正。 6、技术指标 (1)输入输出相应频率：≤1M; (2)脉冲同步时间误差：≤10ms;(主要延误在反向修正，不考虑反向修正，≤10us) (3)重定位电气精度：≥2/编码器解析度×4/马达解析度×细分) (4)重定位原点电气精度≥2/编码器解析度×4/马达解析度×细分) (5)适应PNP,NPN接口 (6)适应伺服脉冲控制 (7)适应各种编码其接口 步进电机运动控制一旦解决上述问题，增加数百元成本的情况下可以实现全闭环控制，毫不逊色于伺服系统。特别是其价格低廉、控制简单、寿命长久的特点在某些场合，可能优于伺服系统。 毕业设计论文 论文题目：基于单片机的步进电机控制电路板设计 摘要 随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。 步进电机是一种能将电脉冲信号转换成角位移或线位移的机电元件，步进电机控制系统主要由步进控制器,功率放大器及步进电机等组成。采用单片机控制,用软件代替上述步进控制器,使得线路简单,成本低,可靠性大大增加。软件编程可灵活产生不同类型步进电机励磁序列来控制各种步进电机的运行方式。 本设计是采用AT89C51单片机对步进电机的控制，通过IO口输出的时序方波作为步进电机的控制信号，信号经过芯片ULN2003驱动步进电机；同时，用 4个按键来对电机的状态进行控制，并用数码管动态显示电机的转速。 系统由硬件设计和软件设计两部分组成。其中，硬件设计包括AT89C51单片机的最小系统、电源模块、键盘控制模块、步进电机驱动（集成达林顿ULN2003）模块、数码显示（SM420361K数码管）模块、测速模块（含霍尔片UGN3020）6个功能模块的设计，以及各模块在电路板上的有机结合而实现。软件设计包括键盘控制、步进电机脉冲、数码管动态显示以及转速信号采集模块的控制程序，最终实现对步进电机转动方向及转动速度的控制，并将步进电机的转动速度动态显示在LED数码管上，对速度进行实时监控显示。软件采用在Keil软件环境下编辑 ************* 第1章绪论 1.1 课题背景 当今社会，电动机在工农业生产、人们日常生活中起着十分重要的作用。步进电机是最常见的一种控制电机，在各领域中得到广泛应用。步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。 随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，其优点是结构简单、运行可靠、控制方便。尤其是步距值不受电压、温度的变化的影响、误差不会长期积累的特点，给实际的应用带来了很大的方便。它广泛用于消费类产品（打印机、照相机、雕刻机）、工业控制（数控机床、工业机器人）、医疗器械等机电产品中。研究步进电机的控制和测量方法，对提高控制精度和响应速度、节约能源等都具有重要意义。控制核心采用C51芯片，它以其独特的低成本，小体积广受欢迎，当然其易编程也是不可多得的优点为此，本文设计了一个单片机控制步进电机的控制系统，可以实现对步进电机转动速度和转动方向的高效控制。 1.2 设计目的及系统功能 本设计的目的是以单片机为核心设计出一个单片机控制步进电机的控制系统。本系统采用AT89C51作为控制单元，通过键盘实现对步进电机转动方向及转动速度的控制，并且将步进电机的转动速度动态显示在LED数码管上。 1 基于单片机的步进电机驱动控制系统的设计 发表时间：2017-06-13T14:46:19.210Z 来源：《电力设备》2017年第6期作者：李广军[导读] 摘要：步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。 （天津松正电动汽车技术股份有限公司, 天津 300308） 摘要：步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。因此，研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。本设计是采用AT89C51单片机对步进电机的控制，利用单片机自身的定时中断，来达到对步进电机的连续调速进行分析，并采用优化合理的步进电机驱动电路，以实现将外围器件有机结合。 关键词：单片机,步进电机,控制系统 1 引言 步进电机作为一种优秀的动力给予设备可以说在当今社会的各个领域中无处不在。随着工业生产水平的不断发展,以步进电机作为控制核心的传动设备在工业控制等领域得到了广泛的应用,包含机器人、工业电子自动化设备、医疗器件、广告器材、计算机外部应用设备等领域,步进电机的影子无处不在。中国作为一个制造业大国,生产车间中的流水线是企业完成产品组装和产品加工的重要场所,而步进电机在流水线设备中起到的动力作用至今仍然无法替代。 本课题的研究思路即为:采用单片机作为控制核心,实现对步进电机的精确控制。并将这种控制系统应用在生产车间的流水线传动设备中,增加了该控制系统的实效性和操作性。同时,由于单片机的高速性和精确性使得系统的设计在大为简化的同时又能实现精确控制,且应用成本低廉,因此可广泛应用在各行各业领域中。 2 步进电机驱动控制系统框图 步进电机控制系统有着精确控制、运行稳定的特性,这一其他电机不能比拟的优势使得步进电机得到了广泛的应用。而一般对步进电机控制系统的驱动必须要包含脉冲信号发生部分,功放部分和驱动控制部分等几个模块电路,我们根据这些通过的模块电路,可将步进电机控制系统的通用框图绘制如下: 在图2-1的步进电机驱动控制系统方框图中,控制步进电机运行状态的脉冲信号一般由集成芯片产生,可以是单片机、PLC等智能芯片,也可以是一般的数字电路集成芯片。信号分配环节则要根据步进电机的型号来选择,如四相步进电机有四相四拍和四相八拍2种信号分配的方式;两相步进电机有两相四拍和八拍等脉冲加载形式。功放部分在驱动环节上显得尤为重要。动态平均电流是步进电机转矩大小的决定因素,前提条件是电机的速度。电机力矩与平均电流成正比,驱动系统对电机的反电势消弱越多,则平均电流就越大。 我们一般可以用恒压和恒压串电阻的方法来驱动,或者在条件允许的情况下我们可以用高低压驱动、恒流和细分数等方法来驱动.实际的应用过程种,多采用数字集成驱动芯片作为步进电机的驱动手段。 由于步进电机是典型的脉冲控制运转设备,而8051系列单片机以其I/O口多,体积小,成本低廉,外围电路连接方便,可编程控制等综合优势越来越多的被引入到步进电机控制系统中使用,逐渐成为国内外控制步进电机的主流方式。本文所设计的步进电机驱动控制系统也是以8051单片机为核心的嵌入式开发控制系统。 3 步进电机驱动控制系统功能 基于单片机的步进电机驱动控制系统是一个实际应用与工业生产的系统。本设计在综合考虑系统设计等各方面因素后,明确该系统应具备如下功能: 硬件部分(1)单片机和步进电机运行所需的平稳电压;(2)液晶显示模块;(3)控制步进电机运行状态的键盘;(5)时钟电路与复位电路;(6)步进电机运行的驱动和功率放大电路设计;(7)用PROTEUS对整个系统进行硬件设计、仿真和对系统输出进行测试。 软件部分(1)系统复位初始化;(2)键盘扫描与处理;(3)液晶显示器初始化扫描程序;(4)定时器中断服务程序;(5)步进电机正转控制程序;(6)步进电机反转控制程序;(7)步进电机加速控制程序;(8)步进电机减速控制程序;(9)步进电机停转控制程序;(10)步进电机运行节拍控制程序。 4 步进电机驱动控制系统原理 本系统以AT89C51单片机作为核心,通过外部扩展其他硬件完成对步进电机运行状态的显示。AT89C51单片机有40个引脚,我们用P1 口的P1.0-P1.4引脚扩展步进电机运行状态控制键盘,设计完成后,包括停止、正转、反转、加速、减速一共五个按键。P0.0,P0. 1, P0.2,P0. 3四个引脚分别和与非门芯片7404的输入端相连用于扩展步进电机运行的驱动控制芯片-ULN2003A。P2口所有引脚和P3口的部分引脚用于外接AMPIRE128*64液晶显示模块。P2口连接AMPIRE128*64液晶显示模块的DB0-DB7,用于单片机和液晶显示模块的数据传输,P3. 2,P3. 4, P3. 5分别与AMPIRE128*64液晶显示模块的RS,R/W, E相连完成数据的显示,具体来说:。R/W为读写信号线,RS为数据指令选择端,E端为使能端子。在实际工作时,当R/W为低电平,E为信号下降沿时锁存DB0-DB7的数据;R/W为高电平,E为信号上升沿时,DDRAM的数据读到DB0-DB7中。P3.0,P3. 1分别与液晶显示模块的CS1 (左半屏片选端)和CS2 (右半屏片选端)相连用于对液晶模块的显示进行编程设置。 步进电机驱动控制部分采用专用芯片ULN2003A进行控制,其输出管脚1C一4C连接四相六线步进电机的相序控制端。COM端连接+12V 电源用于对其工作进行供电。当然IJLN2003A在接入单片机控制脉冲时必须连接限流电阻,。由于单片机和步进电机的供电电压分别是+5V 和+12V,因此本系统电源部分采用的是双电源供电电路,即釆用一套供电电路,分别输出+5V和+12V电压给系统供电。具体设计上采用从220V 市电引入交流电,通过变压器降压得到约15V的交流信号,再通过二极管进行桥式整流得到直流信号,通过滤波电路先与LM7812芯片相连得到+12V电压,再经过滤波处理与LM7805芯片相连得到+5V电压。在实际制作电源PCB电路板的时候,由于电源部分釆用双电源供电且含有较强的交流信号,干扰较大,考虑到步进电机控制系统的稳定性,因此对电源部分单独成板。 一、项目概述： 用步进电机作为X-Y移动平台的执行机构，实现开环位置控制。采用四相步进电机，一相激励时步距角为1.8°，由步进电机驱动器接受控制器的控制信号，采用单四拍方式，每拍为一步，可正反转。步进电机的转动带动丝杆，将旋转运动转换为直线运动，步进电机的每一走步传递到X或Y方向的移动距离为0.02mm.系统中步进电机工作频率为500Hz--4KHz。运动要求是： （1）当按键K1按下时，X方向步进电机正向运转，X正向移动1mm； 当按键K2按下时，X方向步进电机反向运转，X反向移动1mm; 当按键K3按下时，Y方向步进电机正向运转，Y正向移动1mm； 当按键K4按下时，Y方向步进电机反向运转，Y反向移动1mm；（2）按键按住不放，连续运动直到按键释放，停止运转。 （3）控制器实时显示步进电机转过的步数和X或Y向移动的距离。（4）系统供电电源为36 VDC。 二、系统设计： 设计思想： 1、用两台步进电机分别控制x、y方向的运动； 2、采用动态显示方式，实时显示步数和距离； 3、采用4个并行口输出控制信号以及采集开关输入信号。 总体方案： 采用AT89C51作为控制器： P0口读入开关输入信号；P1口接步进电机驱动器ULN2003A；P2、 P3口控制动态显示电路。 三、硬件设计： 1、AT89C51晶振电路和手动复位电路： 晶振电路：采用12MHz的晶振，其中电容C1，C2可在5—60pF之间选择，这两个电容的大小对振荡频率有微小的影响，可起频率微调的作用。 复位电路：当按键弹起时，相当于一个上电复位电路；当按键压下时，相当于RST端通过电阻与+5V的电源相连，提供足够宽度的阈值电压完成复位。 2、开关量读入： 由P0口的低4位读入开关量信号。 3、步进电机控制电路： 第三节步进电动机及其驱动 一、步进电机的特点与种类 1.步进电机的特点 步进电机又称脉冲电机。它是将电脉冲信号转换成机械角位移的执行元件。每当输入一个电脉冲时，转子就转过一个相应的步距角。转子角位移的大小及转速分别与输入的电脉冲数及频率成正比，并在时间上与输入脉冲同步。只要控制输入电脉冲的数量、频率以及电机绕组通电相序即可获得所需的转角、转速及转向。 步进电动机具有以下特点： ?工作状态不易受各种干扰因素(如电压波动、电流大小与波形变化、温度等)的影响； ?步进电动机的步距角有误差，转子转过一定步数以后也会出现累积误差，但转子转过一转以后，其累积误差变为“零” ； ?由于可以直接用数字信号控制，与微机接口比较容易； ?控制性能好,在起动、停止、反转时不易“丢步”； ?不需要传感器进行反馈，可以进行开环控制； ?缺点是能量效率较低。 就常用的旋转式步进电动机的转子结构来说，可将其分为以下三种： （1）可变磁阻(VR-Variable Reluctance),也叫反应式步进电动机 （2）永磁(PM-Permanent Magnet)型 （3）混合(HB-Hybrid)型 （1）可变磁阻(VR-Variable Reluctance) 结构原理：该类电动机由定子绕组产生的反应电磁力吸引用软磁钢制成的齿形转子作步进驱动，故又称作反应式步进电动机。其结构原理如图3.5定子1 上嵌有线圈，转子2朝定子与转子之间磁阻最小方向转动，并由此而得名可变磁阻型。 图3.6 可变式阻步进电机 可变磁阻步进电机的特点： 反应式电动机的定子与转子均不含永久磁铁，故无励磁时没有保持力； 需要将气隙作得尽可能小，例如几个微米； 结构简单，运行频率高，可产生中等转矩，步距角小（0.09~9°） 制造材料费用低； 有些数控机床及工业机器人上使用。 （3）混合(HB-Hybrid)型 结构原理 这类电机是PM式和VR式的复合形式。其定子与VR类似，表面制有小齿，转子由永磁铁和铁心构成，同样切有小齿，为了减小步距角可以在结构上增加转子和定子的齿数。其结构如图3.7所示。 混合式步进电机特点: HB兼有PM和VR式步进电机的特点： 步距角可以做得较小(0.9~3.6°)； 无励磁时具有保持力； 可以产生较大转矩，应用较广。步进电机脉冲数量与运动距离的计算 (1)
步进电机控制系统设计
基于单片机的步进电机控制系统的设计_毕业设计
第13章 步进电动机传动控制系统
机电传动控制期末试题
步进电机全闭环控制
步进电机控制系统设计.
基于单片机的步进电机驱动控制系统的设计
步进电机运动控制器设计
步进电机及其驱动电路
