ARM中断的基本过程
ARM 中断的基本过程：在IRQ0 脚给个上升沿后，过程是这样的（比较通用的过程）。1）如果你没有打开该中断的使能寄存器，没有任何反应。2）如果你打开了使能寄存器，但在对应的屏蔽寄存器中屏蔽了该中断，也没有任何反应。3）上述两个寄存器都设置正确了，中断产生了，CPU 保存当前程序运行环境，跳到中断入口，ARM 芯片一般是0x?地址处。4）如果你没有设置中断向量，即0x?处不是你的代码，程序就会飞掉，当然也可能正常运行，这种情况一般发生在正好飞到正常代码处。5）设置好中断向量了，中断向量一般是个跳转语句，跳到你的正式的中断处理过程，在这里你可以关闭所有中断，清中断，处理等等，然后退出。记住某些处理器一定要清中断，否则下次再给个上升沿就没有反应了。
中断路径
如果是irq 中断
产生irq 异常中断转到0x18 1 跳中断跳
如果启用向量中断模式
自动转向对应向量地址每地址对应一条跳转指令2 跳
跳转到中断处理程序
如果使用汇编编写中断处理程序
在该处即可编写处理程序
如果使用c 语言编写中断处理程序
需要添加与c 语言接口程序3 跳
方法：1 汇编编写
在内存空间定义一向量表，用来存放各中断c 语言中断处理程序入口地址
ARM处理器异常处理 所谓异常就是正常的用户程序被暂时中止，处理器就进入异常模式，例如响应一个来自外设的中断，或者当前程序非法访问内存地址都会进入相应异常模式。 1.1异常分类 （1）复位异常 当CPU刚上电时或按下reset重启键之后进入该异常，该异常在管理模式下处理。 （2）一般/快速中断请求 CPU和外部设备是分别独立的硬件执行单元，CPU对全部设备进行管理和资源调度处理，CPU要想知道外部设备的运行状态，要么CPU定时的去查看外部设备特定寄存器，要么让外部设备在出现需要CPU干涉处理时“打断”CPU，让它来处理外部设备的请求，毫无疑问第二种方式更合理，可以让CPU“专心”去工作，这里的“打断”操作就叫做中断请求，根据请求的紧急情况，中断请求分一般中断和快速中断，快速中断具有最高中断优先级和最小的中断延迟，通常用于处理高速数据传输及通道的中数据恢复处理，如DMA等，绝大部分外设使用一般中断请求。 （3）预取指令中止异常 该异常发生在CPU流水线取指阶段，如果目标指令地址是非法地址进入该异常，该异常在中止异常模式下处理。 （4）未定义指令异常 该异常发生在流水线技术里的译码阶段，如果当前指令不能被识别为有效指令，产生未定义指令异常，该异常在未定义异常模式下处理。 （5）软件中断指令（swi）异常 该异常是应用程序自己调用时产生的，用于用户程序申请访问硬件资源时，例如：printf()打印函数，要将用户数据打印到显示器上，用户程序要想实现打印必须申请使用显示器，而用户程序又没有外设硬件的使用权，只能通过使用软件中断指令切换到内核态，通过操作系统内核代码来访问外设硬件，内核态是工作在特权模式下，操作系统在特权模式下完成将用户数据打印到显示器上。这样做的目的无非是为了保护操作系统的安全和硬件资源的合理使用，该异常在管理模式下处理。 （6）数据中止访问异常 该异常发生在要访问数据地址不存在或者为非法地址时，该异常在中止异常模式下处理。 1.1.22异常发生的硬件操作 在异常发生后，ARM内核会自动做以下工作： l保存执行状态：将CPSR复制到发生的异常模式下SPSR中； l模式切换：将CPSR模式位强制设置为与异常类型相对应的值，同时处理器进入到
单片机_C语言函数_中断函数（中断服务程序） 在开始写中断函数之前，我们来一起回顾一下，单片机的中断系统。 中断的意思（学习过微机原理与接口技术的同学，没学过单片机，也应该知道），我们在这里就不讲了，首先来回忆下中断系统涉及到哪些问题。 （1）中断源：中断请求信号的来源。（8051有3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（这两个低电平有效，上面的那个横杠不知道怎么加上去））（2）中断响应与返回：CPU采集到中断请求信号，怎样转向特定的中断服务子程序，并在执行完之后返回被中断程序继续执行。期间涉及到CPU响应中断的条件，现场保护，现场恢复。 （3）优先级控制：中断优先级的控制就形成了中断嵌套（8051允许有两级的中断嵌套，优先权顺序为INT0，T0，INT1，T1，串行口），同一个优先级的中断，还存在优先权的高低。优先级是可以编程的，而优先权是固定的。 80C51的原则是①同优先级，先响应高优先权②低优先级能被高优先级中断③正在进行的中断不能被同一级的中断请求或低优先级的中断请求中断。 80C51的中断系统涉及到的中断控制有中断请求，中断允许，中断优先级控制 （1）3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1 （2）中断控制寄存器：定时和外中断控制寄存器TCON（包括T0、T1，INT0、INT1），串行控制寄存器SCON，中断允许寄存器IE，中断优先级寄存器IP 具体的是什么，包括哪些标志位，在这里不讲了，所有书上面都会讲。 在这里我们讲下注意的事项 （1）CPU响应中断后，TF0（T0中断标志位）和TF1由硬件自动清0。 （2）CPU响应中断后，在边沿触发方式下，IE0（外部中断INT0请求标志位）和IE1由硬件自动清零；在电平触发方式下，不能自动清楚IE0和IE1。所以在中断返回前必须撤出INT0和INT1引脚的低电平，否则就会出现一次中断被CPU多次响应。 （3）串口中断中，CPU响应中断后，TI（串行口发送中断请求标志位）和RI（接收中断请求标志位）必须由软件清零。 （4）单片机复位后，TCON，SCON给位清零。 C51语言允许用户自己写中断服务子程序（中断函数） 首先来了解程序的格式： void 函数名() interrupt m [using n] {} 关键字 interrupt m [using n] 表示这是一个中断函数 m为中断源的编号，有五个中断源，取值为0,1,2,3,4，中断编号会告诉编译器中断程序的入口地址，执行该程序时，这个地址会传个程序计数器PC，于是CPU开始从这里一条一条的执行程序指令。 n为单片机工作寄存器组（又称通用寄存器组）编号，共四组，取值为0,1,2,3 中断号中断源 0 外部中断0 1 定时器0 2 外部中断1 3 定时器1中断 4 串行口中断 （在上一篇文章中讲到的ROM前43个存储单元就是他们，这5个中断源的中断入口地址为： 这40个地址用来存放中断处理程序的地址单元，每一个类中断的存储单元只有8B，显然不
一、S5PV210中中断的特点 1、特点 ? Supports 93 vectored IRQ interrupts ? Fixed hardware interrupts priority levels ? Programmable interrupt priority levels ? Supports Hardware interrupt priority level masking ? Programmable interrupt priority level masking ? Generates IRQ and FIQ ? Generates Software interrupt 2、FIQ与IRQ的区别 1）FIQ和IRQ并不是中断源，而是中断的类型，我们可以将一个中断源设置成FIQ也可以设置成IRQ。2）FIQ是快速中断，IRQ是一般中断，FIQ的响应时间比IRQ短。 3）FIQ的优先级高于IRQ。 4）FIQ的分组寄存器（R8~R14）比IRQ（R13~R14）多。当在FIQ产生的时候，R8~R14不需要保存，响应的速度会快。 3、S5PV210的中断源
二、原理图分析
三、如何以中断的方式来检测按键:GPH2_2(EINT18) 、GPH2_3(EINT19) 按键的检测：轮询：将GPIO配置成输入……. 中断：将GPIO配置成外部中断……. 1、GPIO的配置，将一个GPIO配置成外部中断 2、外部中断的触发方式 (高电平、低电平、上升沿、下降沿)
3、外部中断的开关寄存器 0 = Enables Interrupt 打开中断 1 = Masked 关闭中断 4、外部中断判断寄存器 0 = Not occur 外部中断没有发生 1 = Occur interrupt 触发了中断
第一讲： 第六章I/O接口原理-接口、端口、编址 回顾：微机系统的层次结构，CPU、主机、接口电路及外部设备之间的结构关联，输入/输出的一般概念。 重点和纲要：微机系统主机与外部设备之间的数据传送，包括I/O端口的寻址方式，输入/输出的传送控制方式。 讲授内容： 6. 1 输入/输出数据的传输控制方式 一、输入/输出的一般概念 1．引言 输入/输出是微机系统与外部设备进行信息交换的过程。输入/输出设备称为外部设备，与存储器相比，外部设备有其本身的特点，存储器较为标准，而外部设备则比较复杂，性能的离散性比较大，不同的外部设备，其结构方式不同，有机械式、电动式、电子式等；输入/输出的信号类型也不相同，有数字信号，也有模拟信号；有电信号，也有非电信号；输入/输出信息的速率也相差很大。因此，CPU与外部设备之间的信息交换技术比较复杂。 CPU与外设之间的信息交换，是通过它们之间接口电路中的I/O端口来进行的，由于同一个外部设备与CPU之间所要传送的信息类型不同，方向不同，作用也不一样（例如数据信息、状态信息、控制信息、输入/输出等），所以接口电路中可以设置多个端口来分别处理这些不同的信息。 2．输入/输出端口的寻址方式 微机系统采用总线结构形式，即通过一组总线来连接组成系统的各个功能部件（包括CPU、内存、I/O端口），CPU、内存、I/O端口之间的信息交换都是通过总线来进行的，如何区分不同的内存单元和I/O端口，是输入/输出寻址方式所要讨论解决的问题。
根据微机系统的不同，输入/输出的寻址方式通常有两种形式：(1)．存储器对应的输入、输出寻址方式 这种方式又称为存储器统一编址寻址方式或存储器映象寻址方式。 方法：把外设的一个端口与存储器的一个单元作同等对待，每一个I/O端口都有一个确定的端口地址，CPU与I/O端口之间的信息交换，与存储单元的读写过程一样，内存单元与I/O端口的不同，只在于它们具有不同的的地址。优点： ①CPU对I/O端口的读/写操作可以使用全部存储器的读/写操作指令，也可 以用对存储器的不同寻址方式来对I/O端口中的信息，直接进行算术、逻辑运算及循环、移位等操作。 ②内存与外设地址的分配，可以用统一的分布图。 ③不需要专门的输入、输出操作指令。 缺点： ①内存与I/O端口统一编址时，在地址总线根数一定的情况下，使系统中 实际可以直 接寻址的内存单元数减少。 ②一般情况下，系统中I/O端口数远小于内存单元数，所以在用直接寻址方 式来寻址这些端口时，要表示一个端口地址，必须用与表示内存单元地址相同的字节数，使得指令代码较长，相应地读/写执行时间也较长，这对提高系统的运行速度是不利的。 Mortorola公司的M6800CPU等均采用这种寻址I/O端口的方式。 3. CPU与外设之间所传送的信息类型 CPU与I/O端口之间所交换的信息，可以有下列几种类型： ①数据信息：包括数字量、模拟量、开关量等，可以输入、也可以输出 ②状态信息：这是I/O端口送给CPU的有关本端口所对应的外设当前状态 的信息。供CPU进行分析、判断、决策。 ③控制信息：这是CPU送给I/O端口的控制命令，使相应的外部设备完成 特定的操作。 数据信息、状态信息和控制信息是不同类型的信息，它们所起的作用也不一样。但在8086/8088微机系统中，这三种不同类型的信息的输入、输出过程是相同的。为了加以区分，可以使它们具有不同的端口地址，在端口地址相同的情况下，可以规定操作的顺序，或者在输入/输出的数据中设置特征位。
实验五 ARM中断编程 一、实验目的 1．学习键盘驱动原理。 2．掌握中断的使用方法。 二、实验内容 通过ARM的外部中断进行键盘的扫描，利用中断服务程序编写键盘的驱动，在超级终端上显示相应的键值。UART接收中断，以中断方式（而不是查询方式）实现串口数据的接收 三、预备知识 1．掌握在ADS1.2集成开发环境中编写和调试程序的基本过程。 2．会使用UltraEdit编辑C语言源程序。 3．了解ARM中断服务程序的框架结构。 4．了解编译后的映象文件的下载方法。 四、键盘驱动程序的原理 1.简单键盘扫描 通常在一个键盘中使用了一个瞬时接触开关，并且用如图1所示的简单电路，微处理器可以容易地检测到闭合。当开关打开时，通过处理器的I/O口的一个上拉电阻提供逻辑1；当开关闭合时，处理器的I/O口的输入将被拉低得到逻辑0。可遗憾的是，开关并不完善，因为当它们被按下或者被释放时，并不能够产生一个明确的1或者0。尽管触点可能看起来稳定而且很快地闭合，但与微处理器快速的运行速度相比，这种动作是比较慢的。当触点闭合时，其弹起就像一个球。弹起效果将产生如图2所示的好几个脉冲。弹起的持续时间通常将维持在5ms~30ms之间。如果需要多个键，则可以将每个开关连接到微处理器上它自己的输入端口。然而，当开关的数目增加时，这种方法将很快使用完所有的输入端口。为此我将用到矩阵键盘。 图1 简单键盘电路
图2 键盘抖动 2. 复杂矩阵键盘扫描 键盘上陈列这些开关最有效的方法（当需要5个以上的键时）就形成了一个如图3所示的二维矩阵。当行和列的数目一样多时，也就是方型的矩阵，将产生一个最优化的布列方式（I/O 端被连接的时候）。一个瞬时接触开关（按钮）放置在每一行与线一列的交叉点。矩阵所需的键的数目显然根据应用程序而不同。每一行由一个输出端口的一位驱动，而每一列由一个电阻器上拉且供给输入端口一位。 图3 矩阵键盘 键盘扫描过程就是让微处理器按有规律的时间间隔查看键盘矩阵，以确定是否有键被按下。一旦处理器判定有一个键按下，键盘扫描软件将过滤掉抖动并且判定哪个键被按下。每个键被分配一个称为扫描码的唯一标识符。应用程序利用该扫描码，根据按下的键来判定应该采取什么行动。换句话说，扫描码将告诉应用程序按下哪个键。
北京建筑大学 2015/2016 学年第二学期 课程设计 课程名称计算机组成原理综合实验 设计题目微程序控制器设计与实现 系别电信学院计算机系 班级计141 学生姓名艾尼瓦尔·阿布力米提 学号 完成日期二〇一六年七月八日星期五 成绩 指导教师 （签名） 计算机组成综合实验任务书
指令执行流程图； ?5、利用上端软件，把所编写的微程序控制器内容写入实验台中控制器中。 ?6、利用单拍测试控制器与编程的要求是否一致。如果有错误重新修改后再写入控制器中。 7、编写一段测试程序，测试控制器运行是否正确。 实验目的 1．融合贯通计算机组成原理课程，加深对计算机系统各模块的工作原理及相互联系（寄存器堆、运算器、存储器、控制台、微程序控制器）。 2．理解并掌握微程序控制器的设计方法和实现原理，具备初步的独立设计能力；3．掌握较复杂微程序控制器的设计、调试等基本技能；提高综合运用所学理论知识独立分析和解决问题的能力。 实验电路 1. 微指令格式与微程序控制器电路 2.微程序控制器组成 仍然使用前面的CPU组成与机器指令执行实验的电路图，但本次实验加入中断系统。这是一个简单的中断系统模型，只支持单级中断、单个中断请求，有中断屏蔽功能，旨在说明最基本的原理。
中断屏蔽控制逻辑分别集成在2片GAL22V10（TIMER1 和TIMER2）中。其ABEL语言表达式如下： INTR1 := INTR; INTR1.CLK = CLK1; IE := CLR & INTS # CLR & IE & !INTC; IE.CLK= MF; INTQ = IE & INTR1; 其中，CLK1是TIMER1产生的时钟信号,它主要是作为W1—W4的时钟脉冲，这里作为INTR1的时钟信号，INTE的时钟信号是晶振产生的MF。INTS微指令位是INTS机器指令执行过程中从控制存储器读出的，INTC微指令位是INTC机器指令执行过程中从控制存储器读出的。INTE是中断允许标志，控制台有一个指示灯IE显示其状态，它为1时，允许中断，为0 时，禁止中断。当INTS = 1时，在下一个MF的上升沿IE变1，当INTC = 1时，在下一个MF的上升沿IE变0。CLR信号实际是控制台产生的复位信号CLR#。当CLR = 0时，在下一个CLK1的上升沿IE变0。当 CLR=1 且INTS = 0 且 INTC = 0时，IE保持不变。 INTR是外部中断源，接控制台按钮INTR。按一次INTR按钮，产生一个中断请求正脉冲INTR。INTR1是INTR经时钟CLK1同步后产生的，目的是保持INTR1与实验台的时序信号同步。INTR脉冲信号的上升沿代表有外部中断请求到达中断控制器。INTQ是中断屏蔽控制逻辑传递给CPU的中断信号，接到微程序控制器上。当收到INTR脉冲信号时，若中断允许位INTE＝０，则中断被屏蔽，INTQ仍然为０；若INTE ＝１，则INTQ ＝１。
ARM9（以S3C2410为例）中断机制 一、ARM异常机制介绍 ARM9处理器有7种工作模式。分别是(除了用户模式其他都是异常模式 用户模式(usr：ARM处理器正常的程序执行状态。 快速中断模式(fiq：用于高速数据传输或通道处理。 外部中断模式(irq：用于通用的中断处理。 管理模式(svc：操作系统使用的保护模式。 数据访问终止模式(abt：当数据或指令预取终止时进入该模式。 系统模式(sys：运行具有特权的操作系统任务。 未定义指令中止模式(und：当未定义的指令执行时进入该模式。 每种模式通过5位二进制编码进行标示： 用户模式10000 快速中断模式10001 外部中断模式10010 管理模式10011 数据访问终止模式10111 未定义指令中止模式11011 系统模式11111 模式编码存放在CPSR（程序当前状态寄存器，记录当前工作模式的编码的值）中的[4:0]。
快速中断模式、外部中断模式、数据访问终止模式、未定义指令中止模式、管理模式称为异常模式。 异常类型具体含义 复位当处理器的复位电平有效时，产生复位异常，程序跳转到复位异常处理程序处执行。 未定义指令遇到不能处理的指令时，产生未定义指令异常。 软件中断该异常由执行SWI指令产生，可用于用户模式下的程序调用特权操作指令。可使用该异常机制实现系统功能调用。 指令预取中止若处理器预取指令的地址不存在，或该地址不允许当前指令访问，存储器会向处理器发出中止信号，但当预取的指令被执行时，才会产生指令预取中止异常。 数据中止若处理器数据访问指令的地址不存在，或该地址不允许当前指令访问时，产生数据中止异常。 IRQ（外部中断请求）当处理器的外部中断请求引脚有效，且CPSR中的I 位为0时，产生IRQ异常。系统的外设可通过该异常请求中断服务。 FIQ（快速中断请求）当处理器的快速中断请求引脚有效，且CPSR中的F 位为0时，产生FIQ异常。 当多个异常发生时，处理器根据优先级进行处理。优先级
ARM的中断原理（转） 1.中断概述 CPU与外设的数据传输方式通常有以下3种方式：查询方式、中断方式、DMA方式。 所谓查询方式是指，CPU不到查询外设的状态，如果外设准备就绪则开始进行数据传输；如果外设还没有准备好，CPU将进入循环等待状态。很显然这样浪费了大量的CPU时间，降低了CPU的利用率。 所谓中断方式是指，当外设准备好与CPU进行数据传输时，外设首先向CPU发出中断请求，CPU 接收到中断请求并在一定条件下，暂时停止原来的程序并执行中断服务处理程序，执行完毕以后再返回原来的程序继续执行。由此可见，采用中断方式避免了CPU把大量的时间花费在查询外设状态的操作上，从而大大提高了CPU的执行效率。 1.中断概述 CPU与外设的数据传输方式通常有以下3种方式：查询方式、中断方式、DMA方式。 所谓查询方式是指，CPU不到查询外设的状态，如果外设准备就绪则开始进行数据传输；如果外设还没有准备好，CPU将进入循环等待状态。很显然这样浪费了大量的CPU时间，降低了CPU的利用率。 所谓中断方式是指，当外设准备好与CPU进行数据传输时，外设首先向CPU发出中断请求，CPU 接收到中断请求并在一定条件下，暂时停止原来的程序并执行中断服务处理程序，执行完毕以后再返回原来的程序继续执行。由此可见，采用中断方式避免了CPU把大量的时间花费在查询外设状态的操作上，从而大大提高了CPU的执行效率。 ARM系统包括两类中断：一类是IRQ中断，另一类是FIQ中断。IRQ是普通中断，FIQ是快速中断，在进行大批量的复制、数据传输等工作时，常使用FIQ中断。FIQ的优先级高于IRQ。 在ARM系统中，支持7类异常，包括：复位、未定义指令、软中断、预取中止、数据中止、IRQ和FIQ，每种异常对应于不同的处理器模式。一旦发生异常，首先要进行模式切换，然后程序将转到该异常对应的固定存储地址执行。这个固定的地址称为异常向量。异常向量中保存的通常为异常处理程序的地址。ARM的异常向量如下： 异常模式正常地址高向量地址 复位管理 0x00000000 0xFFFF0000 未定义指令未定义 0x00000004 0xFFFF 0004 软中断管理 0x00000008 0xFFFF 0008 预取指中止中止0x0000000C 0xFFFF 000C 数据中止中止0x00000010 0xFFFF0010 IRQ IRQ 0x00000018 0xFFFF0018
ARM-Linux下的GPIO中断程序 [日期：2011-03-22] 来源：Linux社区作者：cskywit 今日为了调试ARM板上的GPIO引脚中断效果，以便在后续项目使用ARM与ZLG7290按键LED中断芯片连接中随意选择空闲的GPIO引脚来作为ZLG7290的中断信号线，特意编写了一个小的Linux GPIO中断驱动程序下载到开发板上做实验。经验证，这种软件中断方式也还差强人意。下面贴出自己编写的不成熟的代码，见笑（<-_->）。 实验的硬件电路为ARM GPIO的PB17连接一个共阴LED，PB18与PB19连接，PB18由中断驱动设置为低电平触发，PB19由GPIO驱动程序控制，上层应用程序通过驱动控制PB19高低电平变化，从而引发PB18发生中断，中断程序中控制PB17的LED亮和灭。 Linux中断驱动部分： /* * PB18_IRQTest.c * This is a test program for sam9260, using PB19(J5_18 pin) input a signal to PB18(J5_16 pin), * PB18 receive this signal as IRQ and make the LED linking on PB17((J5_14 pin)) turn on or turn off * * @Author: Cun Tian Rui * @Date :March.18.2011 */ #include
51单片机串行口中断服务程序 ---------------------------------------------------------------------------- //串口中断服务程序，仅需做简单调用即可完成串口输入输出的处理 //编程：聂小猛。该资料来自“51单片机世界”https://www.doczj.com/doc/0316404473.html,/~dz2000,欢迎访问。 //出入均设有缓冲区，大小可任意设置。 //可供使用的函数名: //char getbyte(void);从接收缓冲区取一个byte,如不想等待则在调用前检测inbufsign是否为1。 //getline(char idata *line, unsigned char n); 获取一行数据回车结束，已处理backspce和delete,必须定义最大输入字符数 //putinbuf(uchar c);模拟接收到一个数据 //putbyte(char c);放入一个字节到发送缓冲区 //putbytes(unsigned char *outplace,j);放一串数据到发送缓冲区，自定义长度 //putstring(unsigned char code *puts);发送一个字符串到串口 //puthex(unsigned char c);发送一个字节的hex码，分成两个字节发。 //putchar(uchar c,uchar j);发送一个字节数据的asc码表达方式，需要定义小数点的位置 //putint(uint ui,uchar j);发送一个整型数据的asc码表达方式，需要定义小数点的位置 //CR;发送一个回车换行 //************************************************************************* #include

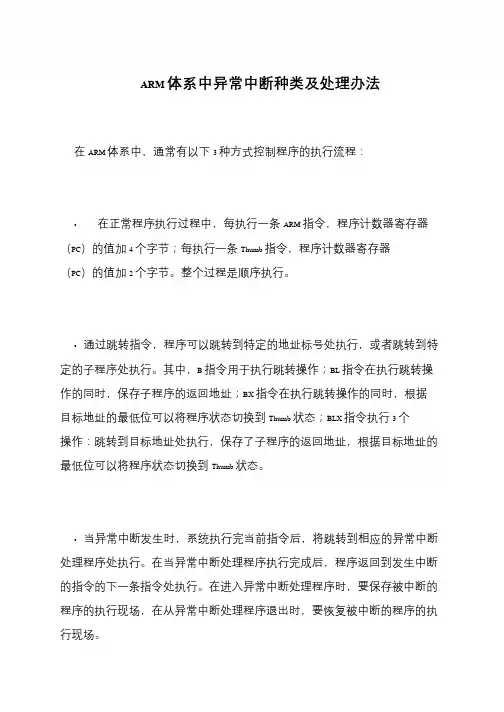

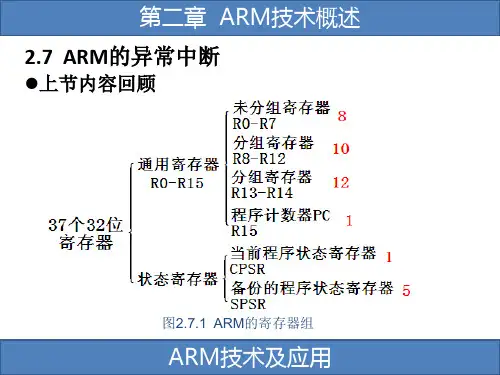

在ARM体系中，通常有以下3种方式控制程序的执行流程： 1、在正常执行过程中，每执行一条ARM指令，程序计数器PC的值加4个字节；每执行一条Thumb 指令，程序计数器PC加2个字节。整个过程是顺序执行的； 2、跳转B指令执行跳转操作；BL指令在执行跳转的同时，保存子程序返回地址；BX指令，执行跳转的同时，根据目标地址的最低位，可以将程序状态切换到Thumb状态；BLX指令执行上述3个操作； 3、当异常中断发生时，系统执行完当前指令后，将跳转到相应的异常中断处理程序处执行。在进入异常中断处理程序时，要保存被中断的程序的执行现场，在从异常中断处理程序退出时，要恢复被中断的程序的执行现场。当异常中断处理程序执行完成后，程序返回到发生中断的指令的下一条指令处执行。 异常中断种类、异常中断向量地址和异常中断优先级别见下表： ARM运行的几种处理器模式如上表所示。其中，应用程序通常运行在用户模式下！ 为了说明异常中断执行过程，先了解各处理器模式下的寄存器组，如下表： 重点：ARM处理器对异常中断的响应过程： ㈠、保存当前程序状态寄存器CPSR到对应异常中断的处理器模式下的SPSR中； ㈡、设置当前程序状态寄存器CPSR的处理器模式位M(4:0)为对应的处理器模式，并禁止IRQ 中断(设置I位=1）；当进入的是FIQ模式时,禁止FIQ中断(设置F位=1)； ㈢、将对应异常中断的处理器模式下的LR设置成返回地址； ㈣、将程序计数器PC值，设置成该异常中断向量地址，从而跳转到相应的异常中断处理程序处执行。 上述处理器对异常中断的响应过程可以用伪代码描述如下： R14
