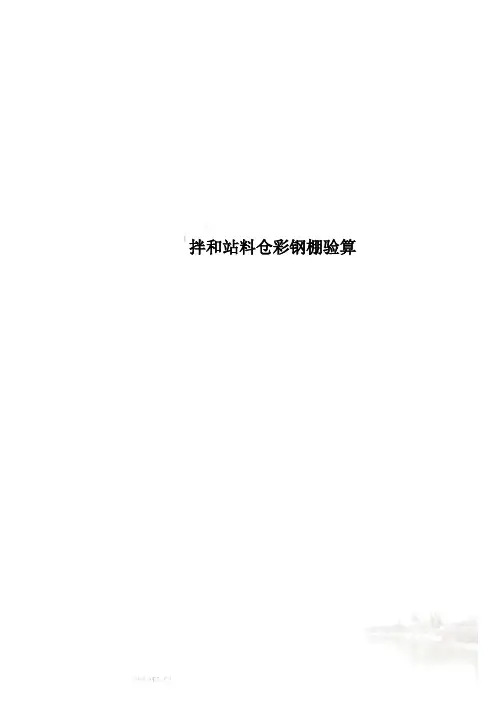

拌和站料仓彩钢棚验算 SANY GROUP system office room 【SANYUA16H-
拌和站彩钢棚计算书XXXX集团第二工程有限公司
XXX国道改建（XXXXX改造）第一合同段
201X年0X月
第一章料仓彩钢棚验算书
一、设计资料
本章计算书系针对我标段临建工程彩钢瓦料仓。验算：檀条跨间距1.5m，跨度6m，屋面最大坡度为1.5/10(α=8.53),钢材为Q235型钢，[σ]=205Mpa，[τ]=120Mpa，屋面板采用彩钢瓦，屋架结构采用三角空间桁架，立柱采用d=168mm,t=2.5mm钢管，上端铰接，下端刚性连接。
计算如下：
二、檀条受力验算
（1）计算施工活荷载。
施工活荷载：按0.5KN/m2考虑，折合到梁上均布荷载为0.5×
6=3KN/m；
依据《建筑结构荷载规范》，考虑活载安全系数1.4，可知雪作用在屋架结构上的荷载为0.3KN/m2，经验算Q雪=0.3KN/m2×6m=1.8KN/m。
雪荷载等于施工活荷载，由于二者不会同时出现，这里只考虑施工活荷载。
（2）计算风活载。
按照《建筑荷载规范》GB50009-2012要求，该结构矢跨比
1.5/20=0.075,则仅考虑上吸风荷载，上吸风荷载：按风压高度系数为1.0（B类），风振系数取为1.2，体型系数取为0.8，基本风压为：
0.35KN/m2。
（3）计算恒载（自重）。
屋面彩钢板及屋面檩条荷载：压型钢板（单层无保温）自重
0.12KN/m2，檀条自重0.05KN/m2。
2、内力计算
（1）永久荷载与屋面活荷载组合
檀条线荷载
p=(1.2×0.17+1.4×0.5)×1.5=1.356KN/m2
px=psin8.53=0.201KN/m2
py=pcos8.53=1.342KN/m2
弯矩设计值
Mx=pyl2/8=6.03KN.m
My=pxl2/32=0.22KN.m
(2)永久荷载与风荷载吸力组合
垂直屋面的风荷载标准值：
Wk=us*uz*βz*ωo=-1.2×0.8×1.0×0.35=-0.336KN/m2 檀条线荷载
pky=(0.336-0.17cos8.53)×1.5=0.252KN/m2
px=0.17×1.5×sin8.53=0.038KN/m2
py=1.4×0.336×1.5-0.17×1.5×cos8.53=0.45KN/m2
弯矩设计值（采用受压下翼缘板不设拉条的方案）
Mx=pyl2/8=2.04KN.m
My=pxl2/32=0.0428KN.m
3、檀条截面选择
檀条选择冷弯薄壁卷边C160×60×20×3.0
A=8.9cm2,Wx=42.39cm3,Wymax=22.74cm3,Wymin=10.11cm3, Ix=339.96cm4,Iy=41.99cm4,ix=6.18cm,iy=2.17cm
It=0.2836cm4,Iw=3070.5cm6
4、稳定计算
受弯构架的整体稳定系数bx ?计算
查表7-1，跨中无侧向支承，ub=1.0,ζ1=1.13,ζ2=0.46
a =h/2=160/2=80mm
46.0)235)((1432022=++=y
X y bx f W Ah ηζηξλ?<0.7 则风吸力作用下檀条下翼缘受压，按公式：
6.1081011.10100428.01049.4246.01004.23
636=??+???=+=ey y ex bx x W M W M ?σN/mm 2<205N/mm 2 以上计算未考虑屋面对上翼缘的约束，若考虑这一有利因素，可将公式中屋面自重在y 方向的分量忽略，即认为在y 方向产生的弯矩全部由受拉翼缘承受。
（5）檩条挠度验算：
21.1810
96.33910206600029.4cos 758.03845..3845434
4=??????==。l EI p X ky y υmm<6000/200=30mm 构造要求
13817.2/300,9718.6/600====y x λλ<200
故此檀条在平面内外均满足要求。
三、屋架结构受力验算
（1）计算施工活荷载。
施工活荷载：按0.5KN/m 2考虑，折合到梁上均布荷载为0.5×
6=3KN/m ；
依据《钢结构设计规范》，考虑活载安全系数1.4，可知雪作用在屋架结构上的荷载为0.3KN/m 2，经验算Q 雪=0.3KN/m 2×6m=1.8KN/m 。
雪荷载等于施工活荷载，由于二者不会同时出现，这里只考虑施工活荷载。
（2）计算风活载。
按照荷载规范要求，该结构矢跨比1.5/20=0.075,则仅考虑上吸风荷载，
上吸风荷载：按风压高度系数为1.0（B类），风振系数取为1.2，体型系数取为0.8，基本风压为：0.35KN/m2,折合到梁上均布荷载为0.35×6=2KN/m；
（3）计算恒载（自重）。
屋面彩钢板及屋面檩条荷载：按0.17KN/m2考虑，折合到梁上均布荷载为0.17×6=1KN/m；
（4）求屋架结构验算。
圆管采用φ60×4.5（缝），架立筋采用φ16。
①荷载模型（有限元模型）如下：
②反力计算：
③应力图：
④变形图：
数据分析：Y max==0.0235/20≈1/833﹤1/400，因此符合设计要求。
（6）立柱稳定计算。
立柱采用圆管，型号为d=168mm,t=5mm 。立柱截面积为A=24.19cm 2,立柱惯性矩I=851.14cm 4，i z =5.77cm ，W=101.33cm 3
假设一杆端铰接，一端钢结，λ=μL/i z =0.7×1000/5.77=121.3，查
λ对应?值0.552，则受压最大容许压应力为：
F max =?A[σ]=0.552×24.19×10-4×205×103=273.7KN 。
Y B =102.3KN ＜273.7KN ，因此符合要求。
横向拉筋布设：布设4根22φ圆钢，截面A=4×3.801=15.2mm 2
[]6.311102.1510205A *4-3=???==?拉F KN>228.7KN
以上验算均满足结构受力要求
