1、通信网的核心技术是（D）
A.光纤技术
B.终端技术
C.传输技术
D.交换技术
2、人类用电来传递信息最早是（B）
A.电话
B.电报
C.收音机
D.电视
3、使用有线电、无线电、光或其他电磁系统的通信称为（ A ）
A.电信
B.竹信
C.通信
D.通讯
4、将含有信息的消息转换成传输介质能接受的信号形式的设备是（ C ）
A.终端
B.终端
C.编码器
D.译码器
5、N个终端采用全互连方式组成的通信网需要（A ）条线路
A.N*(N-1)/2
B.N-1
C.N*2
D.N
6、面向连接网络建立的连接有（ A ）
A.实连接和虚连接
B.实连接
C.虚连接
D.有线连接
7、下列属于信息的传送方式是（ B ）
A.实连接和虚连接
B.复用、传输和交换
C.终端、传输和交换
D.业务网和支撑网
8、信道在每帧中固定出现的信道是（B ）
A.标志化信道
B.位置化信道
C.物理信道
D.逻辑信道
9、信息网络按技术层次分为业务网、传送网和（ A ）
A.支撑网
B.有线网和无线网
C.固定网和移动网
D.局域网、城域网和广域网
10、交换节点泛指通信网中的各类交换机包括通信接口、控制单元信令单元和（ B ）
A.用户电路
B.交换网络
C.中继电路
D.控制系统
11、将一个交换单元分为集中型、分配性和扩散型是按照（ C ）
A.信息流向
B.交换的信号
C.出入线数
D.交换的速率
12、通过用物理分开的一套矩阵接触或交差点的动作来确定传输通道路径的交换称为B
A.时分交换
B.空分交换
C.频分交换
D.码分交换
13、智能建筑的三大功能系统是大楼自动化系统、办公自动化系统和（ A ）
A.通信自动化
B.监控自动化系统
C.门襟自动化系统
D.计算机网络系统
14、窄带交换指传输比特率低于（A）的交换
A. 2Mb/s
B.8Mb/s
C.12Mb/s
D.56Kb/s
15、交换单元的入线数与出线数相等叫做 ( C )
A.扩散型
B.集中型
C.分配型
D.无阻塞型
16、分组交换中数据报属于（）方式,而虚电路属于（ B ）方式
A.面向连接、无连接
B.无连接、面向连接
C.电路交换、报文交换
D.数据交换、电话交换
17、交换虚电路是（ A ）
A.临时连接SVC
B.永久链接PVC
C.专线
D.物理链路
18、流量控制是（C ）必须的
A.电路交换网
B.数据交换网
C.分组交换
D.电话网
19、分组交换中数据报工作模式类似 ( D )
A.PCM
B.电路交换
C.ATM
D.报文传输方式
22、分组型终端PT是指（C）
A.没有能力将数据信息分组的一般终端
B.能够执行分组通信协议但没有能力将数据信息分组的一般终端
C.可以将数据信息分成若干个分组并能够执行分组通信协议可以直接和分组通信网络相连接。
D.可以将数据信息分成若干个分组并能够执行分组通信协议但不可以直接和分组通信网络相连接须在分组交换机中设置分组装拆模块
23、空间接线器S由（C）和（）组成
A、电子交叉矩阵和话音存储器
B、控制存储器
C、电子交叉矩阵和控制存储器
D、话音存储器和控制存储器
24、电路交换网络的核心是（ A ）
A、交换网络
B、话路子系统
C、控制子系统
D、电路交换机
25、下面用户模块中，哪个是暂存用户线读取的信息（ C ）
A、分配存储器
B、用户集线器
C、扫描存储器
D、远端用户级
26、分组交换有两种方式，其中（ B ）需要建立一条临时链路，类似（ C ）交换，另外一种是（ A ）方式，类似（ D）交换
A、数据报
B、虚电路
C、电路交换
D、报文交换
27、完成分组在逻辑信道上高速传输能力的是分组网络的（ D ）层。
A、物理层
B、网络层
C、数据链路层：数据成帧、差错控制
D、分组层:路由选择
28、X.25网络的链路接入规程是（ B ）,帧中继网络的链路接入规程是（ C ）
A、LPAB
B、LAPB
C、LAPF
D、LPAF
29、帧中继网络比较分组网，缺少（ B ）
A、网络层
B、分组层
C、数据链路层
D、物理层
30、帧中继网络比较分组网，帧结构中缺少（ C ）字段
A、标志字段F
B、地址字段A
C、控制字段C
D、帧校验序列FAC
二：填空题
1、分组头包括（标志字段F ）、（地址字段A ）和（控制字段C ）
2、分组类型标示符为（ 8 ）bit
3、我国数字通信网PCM线路传输的是（中国1号）信令和（ NO.7 ）信令
4、采用6中取2的编码方式称为（记发器）信令
5、分组交换机的作用是（存储转发分组）
6、电路交换机的作用是（信息的交换）
7、X.25是（分组）交换网络中（ DTE ）与（ DCE ）之间的标准协议
8、X.25协议中数据链路层的控制协议是（ HDLC ），通常采用其子集（ LAPB ）
9、分组的信息字段长度通常是（ 128 ）bit
10、如果终端设备没有分组功能，必须安装（ pad ），才能发送分组。
11、分组交换机由接口模块、（分组处理）、（控制模块）和操作维护管理模块构成
12、终端设备和分组交换机的接口是（用户接口）
13、混合纠错方式是（ HEC ）
14、帧中继网的交换方式是（虚电路）
15、T接线器中，要实现4时隙a交换到20，顺序写入，控制读出方式下，第四个单元SM 内容是（ a ），第二十个CM单元内容是（ 4 ）；在控制写入，顺序读出方式下，SM内容是（ a ），第四个CM内容是（ 20 ）
16、S接线器中，实现1线到7线的交换，输入控制的CM中写入的是（ 7 ），输出控制方式下CM中写入的是（ 1 ）
三、名词解释
1、SDL：结构化描述语言
2、MTTR：平均故障修复时间
3、BHCA：最大忙时时试呼次数
4、STP：信令转接点
5、FEC：前向差错控制
6、ARQ ：自动反馈重发
7、HDLC：高级数据链路控制规程 8、LAPB：平衡型链路接入规程9、FCS：帧校验序列 10、MFC：多音频编码
11、DTMF：双音多频编码 12、ATM：异步转移模式
13、STM：同步传输模式 14、ATDM：异步时分复用
15、STDM：同步时分复用 16、FR：帧中继
四：判断题(T是对F是错)
√1、BHCA是衡量一个程控交换机话务能力的重要指标
×2、一般用户线的话务量有0.7Erl
×3、平均故障间隔时间MTBF越长，说明程控交换机性能越差
√4、程控交换机的接口主要有用户接口、中继接口和操作管理接口。
×5、异步传输模式中，用户的信道是固定的
×6、电路交换是面向连接的虚连接方式
√7、报文交换和数据报都是无连接网络
√8、异步传输模式的信道是靠标识码识别
×9、电路交换的实时性较差
×10、虚电路独占链路
√11、FR帧中继是简化的分组网络
×12、T接线器只能完成不同复用线的交换
×13、T接线器中，顺序写入，控制读出方式下，CM内容是输出时隙。
×14、S接线器中，输入控制方式下，CM写入的内容是输入复用线的号码
×15、PCM传输2M链路中传输的信令是 NO.7信令。
×16、有一个5000门的程控交换机作为市话局，接地时阻值不应该超过5欧
×17、机房室内温度要求在18-28度间，交换机可以靠墙
√18、分组交换主要是数据通信网的交换技术
√19、分组网的两种形式是数据报和虚电路
×20、数据报需要建立一条链路
√21、分组网是存储-转发网络
√22、分组头一般3个字节，分别是F、A、C
×23、分组类型标识符占用3个字节
√24、呼叫接受、释放证实分组只有分组头
√25、分组网络是动态分配信道
×26、分组网络，逻辑信道就是虚电路
×27、奇偶校验是一种纠错码
√28、差错控制就是给数据位添加一定的冗余位，起到检错甚至纠错的功能
×29、前向差错控制如果发现错误码元，则要求发端重发
×30、分组网中可以不做流量控制
×31、帧中继网络的差错流量控制都在链路层完成
×32、LAPB是帧中继网络的链路控制规格
《现代交换原理》期末考试试题（B卷） 一、填空(共20分，每空1分) 1.设S接线器有4条输入复用线和4条输出复用线，复用线的复用度为512。则该S接线器 的控制存贮器有 4 组，每组控制存储器的存储单元数有512 个。 2．T接线器采用输出控制方式时，如果要将T接线器的输入复用线时隙25的内容A交换到输出复用线的时隙45，则A应写入话音存储器的25 号单元，控制存储器的45号单元的内容是25 。控制存储器的内容在呼叫建立时由计算机控制写入。 3．7号信令系统硬件包括信令数据链路接口、交换网络、信令终端电路和完成7号信令系统第3、4级及高层功能的软件所在的宿主处理机。 4．电话机发出的DTMF 可以通过程控交换机的数字交换网络，从而实现某些业务所要求的二次拨号。 5.我国目前的两级长途网由DC1 和DC2 两级组成。6．程控交换机的运行软件是指存放在交换机处理机系统中，对交换机的各种业务进行处理的程序和数据的集合。 7．基于容量分担的分散控制方式的交换机主要由交换模块通信模块、和管理模块三部分组成。 8．在程控交换机中主要的中断类型有故障中断、时钟中断、I/0中断三种。 9．按照程控软件中数据存在的时间特性，可分成___暂时性数据_________和半固定性数据，后者又包括___局数据_____和_用户数据________两大类。 10．通过多个T单元的复接，可以扩展T接线器的容量。利用16 个256×256的T 接线器可以得到一个1024×1024的T接线器。 二．单项选择题(在每小题的四个备选答案中，选出一个正确的答案，并将其号码填在题后的
括号内。(10分，每小题1分) 1. 局间中继采用PCM传输时，采用数字型线路信令。每个话路的线路信令每秒传送（ D ）次。 A 8000 B 4000 C 125 D 500 2. 我国的国内7号信令网，信令点的编码计划是（D ）位二进制数。 A．12 B．14 C．36 D．24 3 TUP和ISUP应配置于（D ） A．独立型HSTP B．独立型STP C．网管中心D汇接局 4. 在程控交换机中，NO．7信令的第三级功能由（D ）完成。 A．固件B．硬件C．硬件和软件D．软件 5 (D )不能通过交换机的数字交换网络正确传送。 A．话音B．信号音C．DTMF信令D．振铃信号 6. 与数据驱动程序的规范相对应的数据结构如下图所示，当ABC=111时执行程序（ D ） A. R1 B. R2 C. R3 D. R4 7. 采用比特型时间表调度时，用来确定时钟级程序入口地址的表格是(D ) A．时间计数器B．时间表 C．屏蔽表D．转移表 8. 在（ D ）时要分析的数据来源是主叫用户的用户数据
实验1 交换系统组成与结构一、交换系统总体介绍 图1-1是程控交换实验系统方框图，图1-2是程控交换实验系统结构图。 图1-1 交换系统方框图
程控交换系统由14个电路模块组成，各模块的组成及主要作用如下： 1.模块1～4： 模块1～4分别是机甲（一）、甲（二）、乙（一）、乙（二）的用户线接口电路和PCM 编译码电路。具体叙述如下： (1) PBL 38710用来实现二/四线变换，摘挂机检出，铃流驱动和用户话机接口等功能； 图1-2 R Z 8623程控交换实验系统结构图
(2) TP3067主要实现PCM编译码功能； (3) MT8870（甲方或乙方的两个话机合用一片）用来接收双音多频信号，把检测到的 被叫用户，送给记发器CPU以便控制交换网络接通被叫用户话路。 2.模块5： 模块5是中央处理器电路，主要由U102（AT89C51）组成，完成键盘扫描和液晶显示、工作状态指示与显示、交换命令的转接和控制接收学生的下载程序。 3.模块6： 模块6是CPLD可编程模块（U101），它产生并输出下列信号： (1)500Hz连续方波（即拨号音信号） (2)忙音脉冲，即0.35秒通、0.35秒断的周期方波 (3)回铃音脉冲，即1秒通、4秒断的周期方波 (4)25Hz周期方波（振铃信号） (5)PCM编译码器的时钟信号电路，它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。 (6)各接口间的控制信号。 4.模块7： 模块7是交换网络，它包括三大部分： (1)人工交换网络部分：主要由S201和M201组成，通过手动设置跳线完成人工交换工作。 (2)空分交换网络部分：主要由MT8816芯片构成，完成空分路由选通。 (3)数字时分程控交换网络：主要由MT8980芯片、74HC573及一些外围电路构成。 5.模块8： 模块8是记发器电路：它是CPU中央处理器及控制检测电路，主要由CPU芯片U101 （AT89C51）、CPLD 可编程器件EPM7128、锁存器74HC573等组成，它们在系统软件的作用下，完成对话机状态的监视、信号音及铃流输出的控制、的识别、交换命令发送等功能。具体叙述如下： (1)用户状态检测电路：接收各个用户线接口电路输出的用户状态检测信号DET X（X是话路的序号），可以是A、B、C、D，例如DETA是第一话路的用户状态检测信号（下面文字说明中标号的X含义与此处相同），信号直接送入CPU的P1口，以识别主、被叫用户的摘挂机状态。 (2)信号音控制电路：主要由单片机U101及4066的电子开关组成，由CPU经EPM7128口输出的拨号音控制信号（SELA1）、忙音控制信号（SELA2）、回铃音控制信号（SELA3）的作用下，分别分时地将上述三种信号通过U305电子开关送入主叫用户。 (3)铃流控制电路：由上述的单片机U101、EPM7128和用户线接口芯片PBL 38710的有关管脚等组成。自动交换时，在单片机U101作用下，EPM7128口输出的振铃控制信号（RING），铃流音信号送给PBL38710，由PBL38710提升铃流信号电压，使其有效值达到75V左右，送往机。 (4)DTMF接收控制电路：主要由EPM7128可编程器件和CPU的中断端口组成，当8870收到后，便发出使能信号（12EN或34EN）向CPU申请中断，同时收数据（DTMFD1～4）送给CPU（U101）和EPM7128进行处理。 6.模块9： 模块9是话路交换控制器电路：主要由U103、U105、U107、U01及学生二次开发程序U109构成。 7.模块10： 模块10是液晶显示和键盘输入电路：它们共同完成交换功能选择，对话路交换状态显示、话路时隙设置等功能。 8.模块11： 模块11是工作电源：分别是-48V、-12V、接地、+5V、+12V。 9.模块12：
1、通信网的核心技术是（D） A.光纤技术 B.终端技术 C.传输技术 D.交换技术 2、人类用电来传递信息最早是（B） A.电话 B.电报 C.收音机 D.电视 3、使用有线电、无线电、光或其他电磁系统的通信称为（ A ） A.电信 B.竹信 C.通信 D.通讯 4、将含有信息的消息转换成传输介质能接受的信号形式的设备是（ C ） A.终端 B.终端 C.编码器 D.译码器 5、N个终端采用全互连方式组成的通信网需要（A ）条线路 A.N*(N-1)/2 B.N-1 C.N*2 D.N 6、面向连接网络建立的连接有（ A ） A.实连接和虚连接 B.实连接 C.虚连接 D.有线连接 7、下列属于信息的传送方式是（ B ） A.实连接和虚连接 B.复用、传输和交换 C.终端、传输和交换 D.业务网和支撑网 8、信道在每帧中固定出现的信道是（B ） A.标志化信道 B.位置化信道 C.物理信道 D.逻辑信道 9、信息网络按技术层次分为业务网、传送网和（ A ） A.支撑网 B.有线网和无线网 C.固定网和移动网 D.局域网、城域网和广域网 10、交换节点泛指通信网中的各类交换机包括通信接口、控制单元信令单元和（ B ） A.用户电路 B.交换网络 C.中继电路 D.控制系统 11、将一个交换单元分为集中型、分配性和扩散型是按照（ C ） A.信息流向 B.交换的信号 C.出入线数 D.交换的速率 12、通过用物理分开的一套矩阵接触或交差点的动作来确定传输通道路径的交换称为B A.时分交换 B.空分交换 C.频分交换 D.码分交换 13、智能建筑的三大功能系统是大楼自动化系统、办公自动化系统和（ A ） A.通信自动化 B.监控自动化系统 C.门襟自动化系统 D.计算机网络系统 14、窄带交换指传输比特率低于（A）的交换 A. 2Mb/s B.8Mb/s C.12Mb/s D.56Kb/s 15、交换单元的入线数与出线数相等叫做 ( C ) A.扩散型 B.集中型 C.分配型 D.无阻塞型 16、分组交换中数据报属于（）方式,而虚电路属于（ B ）方式 A.面向连接、无连接 B.无连接、面向连接 C.电路交换、报文交换 D.数据交换、电话交换 17、交换虚电路是（ A ） A.临时连接SVC B.永久链接PVC C.专线 D.物理链路 18、流量控制是（C ）必须的 A.电路交换网 B.数据交换网 C.分组交换 D.电话网 19、分组交换中数据报工作模式类似 ( D ) A.PCM B.电路交换 C.ATM D.报文传输方式 22、分组型终端PT是指（C）
1、在通信网中为什么要引入交换的概念？ 通信网是一种使用交换设备,传输设备,将地理上分散用户终端设备互连起来实现通信和信息交换的系统. 通信最基本的形式是在点与点之间建立通信系统,但这不能称为通信网,只有将许多的通信系统(传输系统) 通过交换系统按一定拓扑结构组合在一起才能称之为通信.也就是说,有了交换系统才能使某一地区内任意两个终端用户相互接续,才能组成通信网. 2、构成通信网的三个必不可少的要素是什么？ 通信网由用户终端设备,交换设备和传输设备组成. 3、三种传送模式的特点是什么？ 电路交换: 要在通信的用户间建立专用的物理连接通路,对传送的信息无差错控制措施,对通信信息不作处理(信令除外)，而是原封不动地传送，用作低速数据传送时不进行速率、码型的变换。用基于呼叫损失制的方法来处理业务流量，过负荷时呼损率增加，但不影响已建立的呼叫。 报文交换：基本的报文交换动作是存储报文、分析报文中的收 报人地址和报文转发，有多个报文送往同一地点时，要排队按顺序发送，报文传送中有检错和纠错措施 分组交换：分组交换将用户要传送的信息分割为若干个分组（packet），每个分组中有一个分组头，含有可供选路的信息和其他控制信息。这些分组逐个由各中间节点采用存储转发方式进行传输，最终达到目的端。由于分组长度有限，可以在中间节点机的内存中进行存储处理，其转发速度可大大提高。 4、目前在通信领域应用的交换技术主要有哪几种？它们分别属于那种传送模式？ 5、电信交换系统的基本 结构是怎样的？其主要 技术有哪些？互连技术 接口技术 信令技术 控制技术 交 换 网 络 控制系统 接口接口 接口 接口 用 户 线 中 继 线
1、为什么说交换是通信网的核心 答：因为交换设备主要是为网络中的任意用户之间构建通话连接，主要完成信号的交换，以及节点链路的汇集、转接、分配，所以交换设备是通信网的核心。 3、交换性能的差别对业务会造成什么影响 答：交换性能对业务的影响主要体现在业务开放种类、接续速度和接续成功率等方面。 5、分组交换与电路交换在交换思想上有什么本质的区别二者有哪些缺点，有哪些可以进行改进的方法 答：（1）电路交换采用面向连接且独占电路的方式，是固定资源分配方式。分组交换对链路的使用时采用统计复用，不是独占的方式，即动态资源分配方式。（2）改进方法：在根据具体的应用兼顾到时延与开销两方面选择分组长度。 第二章1、PCM的时分复用中，随着复用路数的增加，每帧中包含的子支路书增加，其每帧的时间长度是否会随着增加为什么 答：每帧的时间长度不会随之增加，例如，对于语音信号而言，采样频率为8000Hz，则采样周期为1S/8000=125us，这就是一个帧的时间长度，分帧包含的子支路数影响每个时隙的时间长度。 2、利用单向交换网络能否实现用户的双向通信 答：可以，通过分别建两条相互独立的来、去方向通路来实现双向通信。 3、T接线器和S接线器的主要区别是什么 答:S连接器即是空间连接器，只能完成不同总线上相同时隙之间的交换，不能满足任意时隙之间的交换要求，T接线器即是时间连接器可以实现在一条复用线上时隙之间交换的基本功能。 4、为什么说TST网络是有阻塞的交换网络 答：因为TST网络中S连接器的出、入线上必须具有相同的、同时空闲的时隙号时方可接通，否则，S接续器某入线上的时隙会由于无对应时隙号而发生阻塞。 第三章1、为什么数字中继中需要做帧同步和复帧同步 答：帧同步可以使收发两端的各个话路时隙保持对齐；复帧同步则可以解决各路标志信令的错路问题。 2、若出现电话机摘机拨号后，其拨号音不能停止的情况，请分析可能出现的原因。 答：（1）发号制式不正确；（2）DTMF收号器发生故障或资源不够、没有接收到用户拨号信息；（3）处理机故障，当收号器收到用户拨出的号码并上交处理机，但处理机故障不能拆除拨号连接；（4）用户接口电路故障。 4、为什么采用多级链表结构存储字冠分析数据比采用顺序表节约空间 答：顺序表针对每个字冠在内存中都会对应有分析字冠并存放分析结果的记录，即使有些字冠前面有些位数的数字是相同的，因此占用很大的存储空间，空间利用效率低，而采用多级链表结构时，对于前面有相同数字的字冠就可以共同分析至不同位数为止，由于相同数字部
实验一 C&C08交换机系统介绍 一．实验目的 通过本实验，让学生了解程控交换机单元所具备的最基本的功能。 二．实验器材 程控交换机一套。 三．实验容 通过现场实物讲解，让学生了解CC08交换机的构造。 四．实验步骤 CC08交换机是采用全数字三级控制方式。无阻塞全时分交换系统。语音信号在整个过程中在实现全数字化。同时为满足实验方对模拟信号认识的要求，也可以根据用户需要配置模拟中继板。 实验维护终端通过局域网（LAN）方式和交换机BAM后管理服务器通信，完成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。 1.实验平台数字程控交换系统总体配置如图1所示： 图1 2.C&C08的硬件层次结构 C&C08在硬件上具有模块化的层次结构,整个硬件系统可分为以下4个等级： (1)单板 单板是C&C08数字程控交换系统的硬件基础，是实现交换系统功能的基本组成单元。 (2)功能机框 当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如SM中的主控框、用户框、中继框等。 (3)模块 单个功能机框或多个功能机框的组合就构成了不同类别的模块，如交换模块SM由主控框、用户框（或中继框）等构成。 (4)交换系统 不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。
交换系统功能机框功能机框模块模块单板单板单板功能机框 模块 交换系统 ASL+DRV+TSS+PWX+母板SLB 用户框 用户框+主控框 USM USM/TSM/UTM+AM/CM C&C08 C&C08的硬件结构示意图 这种模块化的层次结构具有以下优点： （1)便于系统的安装、扩容和新设备的增加。 （2)通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种网上协议。 （3)通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系统的应用领域。 3.程控交换实验平台配置，外形结构如图2所示: 中继框------ 时钟框--- ---用户框 主控框--- BAM 后管理服务器--- 图2 五．实验报告要求 1.画出CC08交换机硬件结构示意图 答：CC08交换机硬件结构示意图如图3所示：
第一章 一、选择题 1、电路交换采用（C ）工作方式。A、虚连接B、数据报C、面向物理连接D、面向逻辑连接 2、电路交换得特点就是（C ）。A、易于实现不同终端之间得连接B、逐段差错控制C、基于呼叫损失制得流量控制D、线路利用率高 3、报文交换适合（C ）业务。A、实时语音B、交互式计算机通信C、电子邮箱D、网络聊天 二、填空题 1、公用电话网采用得交换方式就是电路交换。 2、报文交换中信息传输与交换得单位就是报文。 3、分组交换中，信息传输与交换得最小单位就是分组。 4、分组交换中，分组就是以存储转发得方式通过交换网络得。 5、分组交换得两种工作方式分别就是：数据报与虚电路。 6、电路交换包括了建立连接、信息传递与拆除连接三个基本阶段。 补充PCM 一、选择题 1、30/32路PCM系统得基群数码率为（D ）。A、139、264Mbit/s B、34、368Mbit/s C、8、448Mbit/s D、 2、048Mbit/s 2、30/32路PCM系统帧结构中TS16得作用就是（C ）。A、话音时隙B、信令时隙C、帧同步时隙D、异步时隙 3、局间中继采用PCM传输时，采用数字型线路信令。每个话路得线路信令每秒传送（A）次。A、 8000 B、4000 C、125 D、500 4、局间中继采用PCM传输时，采用数字型线路信令。每个话路得线路信令要隔（A）才传送一次。A125微秒B256微秒C2毫秒D16毫秒 5、在30/32路PCM系统中，第27话路得线路信令在( D )得TS16中传送。A、15帧B、14帧C、13帧D、12帧 6、在30／32路PCM系统中，第18话路得线路信令在( C )得TS16中传送。A、5帧 B、4帧C、3帧D、2帧 5、当局间采用数字型线路信令时，13帧（F13）得TSl6得后四位传送（B）得线路信令。A话路12 B、话路28 C、话路25 D话路 11 二、填空题(每小题1分，共18分) 1、我国采用得PCM帧结构，每一帧有32 个时隙，每一时隙传送8 个比特。 2、PCM32系统中，每路信号得速率为_64 _kbit/s。 3、PCM32系统中，每帧时长为_125 _μs，一复帧时长2ms 。 三、简答题 1、为什么一个复帧由16个单帧组成？ 2、30/32路PCM帧信号得组成？ 第二章 一、单项选择题 1、在T-S-T交换网络中，S接线器交换得时隙就是（B ）。A、输入时隙B、内部时隙C、输出时隙 2、T—S—T内部时隙采用（B ）得方法计算。A、正相法B、反相法C、同相法D、其它方法 3、TST数字交换网络，初级T入线复用度512，A-B方向选取得内部时隙为TS322，B-A方向内部时隙按相差半帧原则选择，应选择得时隙为（C ）A、TS160 B、TS148C、TS66 D、TS578 4、串并转换得作用就是（A ）。A、降低码率B、提高码率C、提高交换速度D、降低交换速度
现代交换原理-重点整 理
1、电话通信网的基本组成设备包括终端设备、传输设备、交换设备。 2、电话机的基本组成部分有通话设备、信令设备和转换设备。 ①通话设备：主要功能是完成声电转换和电声转换。 ②信令设备：主要功能是完成信令的发送和接受。 ③转换设备：如叉簧，主要功能是在通话设备与振铃设备之间转换。 3、电话机可以分为拨号脉冲电话机和双音多频（DTMF）电话机。 4、交换机的硬件系统组成：用户电路、中继器、交换网络、信令设备、控制系统。 ①用户电路：交换机与用户电话机的接口。 ②中继器：交换机与交换机之间的接口。 ③交换网络：用来完成任意两个用户之间，任意一个用户与任意一个中继器之间，任意两个中继器之间的连接。 ④信令设备：用来接收和发送信令信息。 ⑤控制系统：是交换机的指挥中心，接收各个话路设备发来的状态信息。 5、呼叫处理的基本过程： 6、①用户呼出阶段、②数字接收及分析阶段、③通话建立阶段、④通话阶段、⑤呼叫 释放阶段 7、长途电话二级网：一级交换中心、二级交换中心 一级交换中心：DC1为省长途交换中心，其功能主要是汇接所在省的省际长途来、去话务和所在本地网的长途终端话务。 二级交换中心：DC2是本地网的长途交换中心，其主要职能为汇接所在本地网的长途终端话务。 7、信令的分类： ⑴按信令的传送区域划分：①用户线信令、②局间信令 ⑵按信令信道与语音信道的关系划分：①随路信令、②公共信令
⑶按信令的功能划分：①线路信令、②记发器信令 ⑷按信令的传送方向划分：①前向信令、②后向信令 8、No.7信令系统的基本功能： 9、①传送电话网的局间信令 ②传送电路交换数据网的局间信令 ③传送综合业务数字网的局间信令 ④在各种运行、管理和维护中心传递有关信息 ⑤在业务交换点和业务控制点之间传送各种控制信息，支持各种类型的智能业务 ⑥传送移动通信网中与用户移动有关的各种控制信息 9、与OSI模型对应的No.7信令系统结构： ⑴消息传递部分：功能是在信令网中提供可靠的信令消息传递 ⑵电话用户部分：规定了有关电话呼叫的建立和释放的信令程序及实现这些程序的消息和消息编码，并能支持部分用户补充业务 ⑶信令连接控制部分：SCCP提供的较强的路由和寻址功能，叠加在MTP上，与MTP 中的第3级共同完成OSI的网络层的功能 ⑷事物处理能力应用部分：在无连接环境下提供的一种方法，以供智能网应用、移动应用部分和操作维护应用部分在一个节点调用另一个节点的程序 ⑸综合业务数字网用户：提供综合业务数字网中的信令功能，以支持基本承载业务和附加承载业务 ⑹智能网应用部分：用来在智能网各功能实体间传递有关信息流，以便各功能实体协同完成智能业务 ⑺移动应用部分：功能是在全球移动通信系统中的移动交换，归属位置登记器，拜访位置登记器等功能实体之间交换与电路无关的数据和指令，从而支持移动用户漫游、频道切换和用户鉴权等网络功能 ⑻基站子系统应用部分：是基站控制器与移动交换中心之间的信令 10、No.7信令网的基本组成部件为信令点（SP）、信令转接点（STP）和信令链路
现代交换原理期末复习 （A）卷 1. 按照信令传送通路与话路之间的关系来划分，信令可分为和两大类。 2．电话机的基本组成部分有、和。 3．T接线器采用输入控制方式时，如果要将T接线器的输入复用线时隙20的内容B交换到输出复用线的时隙15，则B应写入话音存储器的号单元，控制存储器的20号单元的内容是。控制存储器的内容在呼叫建立时由控制写入。 4．No.7信令系统中，消息信号单元的SIF字段用来运载，通过__________字段来指明该消息所属的用户部分(业务种类)。 5．设时间表有12行，8列，则该时间表，可调度的最大程序数为________________个，可提供的最大不同周期数有________________个。 6．程控交换软件的基本特点是：，，适应性强，可靠性和可维护性要求高。 7．ISUP消息中的路由标记由目的地信令点编码(DPC)、源信令点编码(OPC)和链路选择码(SLS)组成。路由标记的作用是。电路识别码(CIC)用来。 8．在SP A发送给SP B的信令单元中的后向序号BSN的值为25，这表示SP A已正确接收到了SP B发送给SP A的的信令单元。 9．在交换系统中，去话分析利用主叫的作为索引来检索主叫用户数据。 10．下一代网络在功能上可分为、核心媒体层、和业务/应用层四层。 二、单项选择题(在每小题的四个备选答案中，选出一个正确的答案，并将其号码填在题后的括号内。)（10分，每小题1分） 1．指出下列错误的长途区号: ( ) A. 10 B. 32 C. 22 D. 510 2. 在64kb/s的信令链路上传输时，信令单元为消息信令单元, 消息信令单元的SIF和SIO字段的长度为2100字节，此时信令单元中的长度表示语LI=( ) A. 0 B 63 C. 2 D. 200 3. TST数字交换网络，初级T入线复用度128，A-B方向选取的内部时隙为TS72，B-A方向内部时隙按相差半帧原则选择，应选择的时隙为（） A、TS16 B、TS8 C、TS136 D、TS68 4. 局间中继采用PCM传输，话路时隙为TS21，在随路信令情况下，MFC信令在（）中传送。A．TS0 B．TS21 C．TSl6 D．以上均可 5 TUP和ISUP应配置于（） A．独立型HSTP B．.市话汇接局C．网管中心 D 独立型STP 6. 消息传递部分的寻址能力是根据( )将消息传送到指定的目的地信令点 A. 目的地信令点编码DPC B. 全局码GT C. 子系统号码SSN D. 业务表示语SI 7. 设S接线器有8条输入、输出复用线，在输出控制方式下工作，输入、输出复用线的复用度为512，
课程名称：现代交换原理实验 学院信息工程学院 专业班级通信工程6班 学号 3113003072 姓名钟联坪 2015 年11 月30 日
实验一：交换系统组成与结构 一．实验目的： 全面了解交换系统组成与结构及实验操作方法 二．实验要求： 1.从总体上初步熟悉两部电话单机用空分交换方式进行 通话。 2.初步建立程控交换实验系统及电话交换，中继通信的概 念。 三：实验仪器设备和材料清单： 程控交换实验箱，双踪示波器。 四：实验方法与步骤： 1.打开交流电源开关，电源输出电路加电，电源发光指 示二极管亮。 2.按一下薄膜输入开关“复位”键，进行显示菜单状态。 3.熟悉菜单主要工作状态，分“人工交换”，“空分交换”， “数字时分交换”三种工作方式。 4.以“”方式为例，对“”与“”正常呼叫，熟悉信令 程控交换与语音信号通信交换全过程。 5.呼叫时，甲方一路电话号码设置为48，乙方一路设置 为68，甲方二路设置为49，乙方二路设置为69. 五：实验报告要求： 总结交换系统基本工作原理。
程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能与方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。六：思考题： 程控交换系统由哪些部分组成？ 1）数字交换网络。 2）接口。 3）信令设备。 4）控制系统。 实验二:用户接口模块实验 一：实验目的： 1.全面了解用户线接口电路功能（BORST）的作用及其实 现方法。 2.通过对用户模块电路PBL 387 10电路的学习与实验， 进一步加深对BORST功能的理解。 二：实验要求： 1.了解用户模块PBL 387 10的主要性能与特点。 2.熟悉用PBL 387 10组成的用户线接口电路。 三：实验仪器设备和材料清单： 程控交换实验箱，双综示波器。 四：实验方法与步骤：

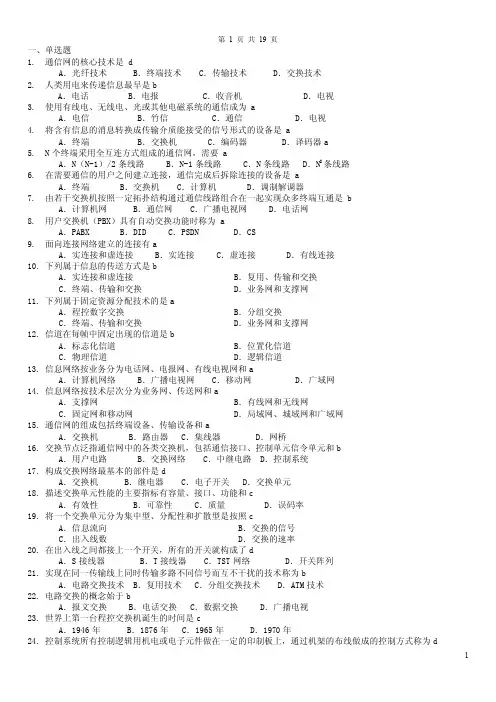

一、单选题 1.通信网的核心技术是 d A．光纤技术 B．终端技术 C．传输技术 D．交换技术 2.人类用电来传递信息最早是b A．电话 B．电报 C．收音机 D．电视 3.使用有线电、无线电、光或其他电磁系统的通信成为 a A．电信 B．竹信 C．通信 D．电视 4.将含有信息的消息转换成传输介质能接受的信号形式的设备是 a A．终端 B．交换机 C．编码器 D．译码器a 5.N个终端采用全互连方式组成的通信网，需要 a A．N（N-1）/2条线路 B．N-1条线路 C．N条线路 D．N2条线路 6.在需要通信的用户之间建立连接，通信完成后拆除连接的设备是 a A．终端 B．交换机 C．计算机 D．调制解调器 7.由若干交换机按照一定拓扑结构通过通信线路组合在一起实现众多终端互通是 b A．计算机网 B．通信网 C．广播电视网 D．电话网 8.用户交换机（PBX）具有自动交换功能时称为 a A．PABX B．DID C．PSDN D．CS 9.面向连接网络建立的连接有a A．实连接和虚连接 B．实连接 C．虚连接 D．有线连接 10.下列属于信息的传送方式是b A．实连接和虚连接 B．复用、传输和交换 C．终端、传输和交换 D．业务网和支撑网 11.下列属于固定资源分配技术的是a A．程控数字交换 B．分组交换 C．终端、传输和交换 D．业务网和支撑网 12.信道在每帧中固定出现的信道是b A．标志化信道 B．位置化信道 C．物理信道 D．逻辑信道 13.信息网络按业务分为电话网、电报网、有线电视网和a A．计算机网络 B．广播电视网 C．移动网 D．广域网 14.信息网络按技术层次分为业务网、传送网和a A．支撑网 B．有线网和无线网 C．固定网和移动网 D．局域网、城域网和广域网 15.通信网的组成包括终端设备、传输设备和a A．交换机 B．路由器 C．集线器 D．网桥 16.交换节点泛指通信网中的各类交换机，包括通信接口、控制单元信令单元和b A．用户电路 B．交换网络 C．中继电路 D．控制系统 17.构成交换网络最基本的部件是d A．交换机 B．继电器 C．电子开关 D．交换单元 18.描述交换单元性能的主要指标有容量、接口、功能和c A．有效性 B．可靠性 C．质量 D．误码率 19.将一个交换单元分为集中型、分配性和扩散型是按照c A．信息流向 B．交换的信号 C．出入线数 D．交换的速率 20.在出入线之间都接上一个开关，所有的开关就构成了d A．S接线器 B．T接线器 C．TST网络 D．开关阵列 21.实现在同一传输线上同时传输多路不同信号而互不干扰的技术称为b A．电路交换技术 B．复用技术 C．分组交换技术 D．ATM技术 22.电路交换的概念始于b A．报文交换 B．电话交换 C．数据交换 D．广播电视 23.世界上第一台程控交换机诞生的时间是c A．1946年 B．1876年 C．1965年 D．1970年 24.控制系统所有控制逻辑用机电或电子元件做在一定的印制板上，通过机架的布线做成的控制方式称为d A．程控 B．集中控制 C．分布控制 D．布线控制 25.通过使用在物理分开的一套矩阵接触或交差点的动作来确定传输通道路径的交换称为b
