黑色锰系磷化工艺文件集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
黑色磷化液工艺流程及使用方法
三、工艺流程：
1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。
工艺流程
2、涂装前处理材料的选择：
2.1选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。
2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。
2.2选用TL-003型黑色磷化专用表面调整剂。
2.3选用TL-3107覆膜剂，进行磷化处理。
2.3.1 TL-3107覆膜剂A液。
3、工艺条件：
3.1 脱脂
3.1.1产品型号:TL-9687
3.1.5PH值：12-14
3.1.6温度:常温（18℃-45℃）
3.1.7时间:10-15min（视工件表面油污程度而定）
3.2水洗(溢流)
3.2.1产品型号:新鲜自来水
3.2.2 PH值:6-8
3.2.3温度:常温
3.2.4时间:1-3min
3.4 酸洗
3.4.1产品型号：工业盐酸
3.4.2TL-4酸洗添加剂（按5%添加）
3.4.3配比：盐酸配制成含量约20-25%
3.4.4温度：常温
3.4.5时间：10-15min（视工件表面锈蚀程度而定）
3.5水洗(溢流)
3.5.1产品型号:新鲜自来水
3.5.2 PH值:6-8
3.5.3温度:常温
3.5.4时间:1-3min
3.6水洗(溢流)
3.6.1产品型号:新鲜自来水
3.6.2 PH值:6-8
3.6.3温度:常温
3.6.4时间:1-3min
3.7 表调
3.7.1产品型号：TL－003表面调整剂
3.7.2配比:4‰-6‰
3.7.3PH值:8.5－9
3.7.4温度:常温
3.7.5时间:30秒－1分钟
3.8磷化
3.8.1产品型号:TL-3107A液
3.8.2配比：14-16%
3.8.6时间:15-20min
3.9水洗(溢流)
3.9.1产品型号:新鲜自来水
3.9.2 PH值:6-8
3.9.3温度:常温
3.9.4时间:1-3min
5、槽液配制方法
5.1脱脂槽：（按1000升计）
5.1.1在脱脂槽中加水至配槽液总量的1/4体积刻度线。
5.1.2将TL－9687脱脂剂加水溶解后方可缓缓倾入槽中。
5.1.3补充水至工作液面刻度线，同时搅拌均匀槽液（一般不需化验调整）。
5.2、酸洗槽
5.2.1在酸洗槽中加入一定量的水（按计算结果加入）
5.2.2将TL-4酸洗添加剂按每吨5%配比倾入槽中搅拌。
5.2.3将以盐酸缓缓倾入槽中，同时搅拌槽液。
5.3表调槽
5.3.1在表调槽中加入水至配槽液总量的4/5体积刻度线。
5.3.2称取6kg的TL－003表调剂分批在大塑料盆中用温水（35℃左右）溶解，稀释5－6倍并搅拌均匀后倾入槽中。
5.4磷化槽
5.4.1在磷化槽中加入水至配槽总量的4/5体积刻度线。
5.4.2将磷化A液缓缓倒入槽中。
5.4.3补充水至工作液面，用压缩空气搅拌槽液。
6、槽液的检测方法
6.1脱脂槽
6.1.1游离碱度的测定（滴定法）
用10ml移液管吸取待测脱脂液10ml于250ml锥形瓶中，加蒸馏水50ml，加酚酞指示剂2
－3滴，用0.05M标准硫酸（H
2SO
4
）溶液滴定至红色消失为终点。滴定所消耗0.05M标准硫酸
（H
2SO
4
）溶液的毫升数，即为游离碱度点数。
6.2磷化槽
6.2.1磷化液总酸度的测定（滴定法）
用移液管吸取待测溶液10ml置于250ml锥形瓶中，加蒸馏水50ml，加酚酞指示剂5－6滴，用0.1N标准氢氧化钠溶液滴定，至较明显的粉红色为终点。所耗用0.1N标准氢氧化钠溶液的毫升数即为总酸度的点数。
6.2.2磷化液的游离酸度的测定（滴定法）
取10ml磷化工作液置于250ml锥形瓶中加入50ml蒸馏水，加2－3滴甲基橙指示剂，用0.1N氢氧化钠标准溶液滴定至红色转变为橙黄色为终点。
所消耗为0.1N氢氧化钠标准溶液的毫升数即为游离酸度的点数。
7、槽液调整与添加
7.1磷化槽
磷化工作液的使用调整一般根据处理量来进行，当使用一段时间后，磷化工作液会产生沉渣，当沉渣较多时，应倒槽清渣处理。
8、脱脂、除锈、磷化工艺中出现的问题、原因及解决办法
9、其它工艺要求
9.1脱脂检验方法：水膜法检测，脱脂后的工件，不应有油脂、乳浊液等污物，其表面应能被水完全润湿。
9.2磷化检验方法：磷化膜的外观主要是指膜层表面的颜色、结晶的粗细、膜层的均匀性及有无其他缺陷。磷化膜外观应是连续、均匀、致密。
9.3凡进行前处理工件，在机械设计时，应该在不影响工件使用性能及外观要求原则上，为前处理工序设计能使处理液易流通的工艺孔和间隙，防止处理液或残留在工件夹缝中，造成工件在后期使用中产生内腐蚀现象。
9.4建立检测记录档案，记录完整的日处理量及工作液技术指标检测。
9.5尽可能提高质检人员专业水平，操作者应做到自检，提高检验与调整的专业技能。
9.6挂具要设计合理，结构简单，最好采用吊挂式处理工件，工件应按顺流水方向吊挂或摆放。在内腔工件应按易于排气角度吊挂或摆放，这样即易于处理和清洗，又要防止工件间距太小或大面积接触而影响处理效果。
9.7工件的水洗槽应采用广口溢流，一般每月需清槽换水至少二次。工件的水洗应先起伏三次，然后不露水面浸渍2－3分钟，再起伏3次，并迅速进入下道工序处理，避免产生二次返锈现象。
9.10要注意操作安全，操作者应配备耐酸防护手套、眼镜、工作服、胶鞋，防止将药液溅到衣服或皮肤上，特别是眼睛的保护要尤为注意。
9.11施工现场应保持清洁，每天工作完毕，清理现场杂物，挂具摆放整齐。未处理的工件，严禁浸渍在工作槽液内。处理完的工件，应快速运离施工现场。
9.12废液简易排放方法：施工现场附近应建废水池，将废液排放到废水池内，在废水池内进行中和、絮凝，然后排放。即可达到国家二级排放标准。
10、标准溶液的配制与标定
10.1 0.1N氢氧化钠标准溶液的配制
10.1.1用分析纯氢氧化钠配制
称取分析纯氢氧化钠4.15－4.20克，用蒸馏水稀释至1升，即为0.1M氢氧化钠的标准溶液。10.30.05M硫酸标准溶液的配制
量取分析纯硫酸（比重1.84）2.8ml置于1000ml容量瓶，缓缓倾入500ml蒸馏水中，冷却后稀释至1升，即为0.05M硫酸标准溶液。
10.9甲基橙指示剂（pH值为2.9－4.6）
0.1g甲基橙溶解于100ml蒸馏水中，如有不溶物应过滤。
10.10酚酞指示剂（pH值为8.3－10.0）
1g酚酞溶解于80ml乙醇中，溶解后加蒸馏水稀释至100ml。
六、工人操作规程：
1、将工件运至车间，寻视工件加工面有无重油污(如加入黄甘油、润滑脂、污物等)，如有可
进行预处理即用干抹布擦干净，然后用挂具按顺流水方向不重叠方式装好工件，由吊车吊装进入脱脂槽。
2、工件在脱脂槽中10-15分钟，反复上下运动几次，然后取出，将脱脂液控干净，进入水洗
槽中清洗。
3、水洗干净后的工件取出后，进入表调槽中。
4、开始工作时用压缩空气泵将表调液搅起均匀，工件表调1-2分钟取出，进入磷化槽中。
5、在磷化过程中要上下运动几次，磷化后进入水洗槽中。
6、在水洗槽中清洗干净。
备注：工人一定要注意安全，保护眼睛及皮肤。各道工序一定要将水控干净，然后再进入下道工序，这样可以避免溶液交叉污染，以增加溶液的使用寿命。
辽宁天龙化工有限公司
黑色锰系磷化工艺文件公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 选用TL-003型黑色磷化专用表面调整剂。 选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 脱脂 3.1.1 产品型号:TL-9687 PH 值：12-14 3.1.6 温度: 常温（18℃-45℃） 3.1.7 时间: 10-15min（视工件表面油污程度而定） 水洗(溢流) 3.2.1 产品型号:新鲜自来水 3.2.2 PH 值:6-8 3.2.3 温度:常温 3.2.4 时间:1-3min 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定） 水洗 (溢流) 3.5.1 产品型号:新鲜自来水
3.5.2 PH 值: 6-8 3.5.3 温度: 常温 3.5.4 时间: 1-3min 水洗 (溢流) 3.6.1 产品型号: 新鲜自来水 3.6.2 PH 值: 6-8 3.6.3 温度: 常温 3.6.4 时间: 1-3min 表调 3.7.1产品型号：TL－003表面调整剂 3.7.2配比: 4‰-6‰ 3.7.3PH 值: －9 3.7.4温度: 常温 3.7.5时间: 30秒－1分钟 磷化 3.8.1产品型号:TL-3107A液 配比： 14-16% 时间: 15-20min 水洗 (溢流) 3.9.1 产品型号: 新鲜自来水 3.9.2 PH 值: 6-8 3.9.3 温度: 常温 3.9.4 时间: 1-3min 5、槽液配制方法 脱脂槽：（按1000升计） 5.1.1在脱脂槽中加水至配槽液总量的1/4体积刻度线。 5.1.2将TL－9687脱脂剂加水溶解后方可缓缓倾入槽中。 5.1.3补充水至工作液面刻度线，同时搅拌均匀槽液（一般不需化验调整）。、酸洗槽 5.2.1在酸洗槽中加入一定量的水（按计算结果加入） 5.2.2将TL-4酸洗添加剂按每吨5%配比倾入槽中搅拌。 5.2.3将以盐酸缓缓倾入槽中，同时搅拌槽液。 表调槽
磷化 目录 总述 原理及应用 磷化基础知识 1. 一、磷化原理 2. 二、磷化分类 3. 三、磷化作用及用途 4. 四、磷化膜组成及性质 5. 五、磷化工艺流程 6. 六、影响因素 7. 七、磷化后处理 8. 八、磷化渣 9. 九、磷化膜质量检验 10. 十、游离酸度及总酸度的测定 11. 十一、有色金属磷化 总述 原理及应用 磷化基础知识 总述 磷化( phosphorization )是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。磷化处理工艺应用于工业己有90 多年的历史，大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛 应用时期。 磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross 于186 9 年获得的专利 (B.P.No.3119) 。从此，磷化工艺应用于工业生产。在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。一战期间，磷化技术的发展中心由英国转移至美国。1909 年美国T.W.Coslet 将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。这一研究成果大大促进了磷化工艺的发展， 拓宽了磷化工艺的发展前途。Parker 防锈公司研究开发的Parco Power 配制磷化液，克服T 许多缺点，将磷化处理时间提高到lho 1929 年Bonderizing 磷化工艺将磷化时间缩短至10min, 1934 年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。二战结束以后，磷化技术很少有突破性进展，只是稳步
黑色锰系磷化工艺文件集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 2.1选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 2.2选用TL-003型黑色磷化专用表面调整剂。 2.3选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 3.1 脱脂 3.1.1产品型号:TL-9687 3.1.5PH值：12-14 3.1.6温度:常温（18℃-45℃） 3.1.7时间:10-15min（视工件表面油污程度而定） 3.2水洗(溢流) 3.2.1产品型号:新鲜自来水 3.2.2 PH值:6-8 3.2.3温度:常温 3.2.4时间:1-3min 3.4 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定） 3.5水洗(溢流) 3.5.1产品型号:新鲜自来水 3.5.2 PH值:6-8
3.5.3温度:常温 3.5.4时间:1-3min 3.6水洗(溢流) 3.6.1产品型号:新鲜自来水 3.6.2 PH值:6-8 3.6.3温度:常温 3.6.4时间:1-3min 3.7 表调 3.7.1产品型号：TL－003表面调整剂 3.7.2配比:4‰-6‰ 3.7.3PH值:8.5－9 3.7.4温度:常温 3.7.5时间:30秒－1分钟 3.8磷化 3.8.1产品型号:TL-3107A液 3.8.2配比：14-16% 3.8.6时间:15-20min 3.9水洗(溢流) 3.9.1产品型号:新鲜自来水 3.9.2 PH值:6-8 3.9.3温度:常温 3.9.4时间:1-3min 5、槽液配制方法 5.1脱脂槽：（按1000升计） 5.1.1在脱脂槽中加水至配槽液总量的1/4体积刻度线。 5.1.2将TL－9687脱脂剂加水溶解后方可缓缓倾入槽中。 5.1.3补充水至工作液面刻度线，同时搅拌均匀槽液（一般不需化验调整）。 5.2、酸洗槽 5.2.1在酸洗槽中加入一定量的水（按计算结果加入） 5.2.2将TL-4酸洗添加剂按每吨5%配比倾入槽中搅拌。 5.2.3将以盐酸缓缓倾入槽中，同时搅拌槽液。 5.3表调槽 5.3.1在表调槽中加入水至配槽液总量的4/5体积刻度线。
金属骨架表面处理工艺 表面处理工艺是通过化学反应在金属骨架表面生成一层细密的磷酸盐膜，促进胶料与金属骨架的粘合。 （一）磷化处理工艺的主要生产设备 1.磷化处理生产线一套 2.胶粘剂喷涂装置一套 3.污水处理系统一套 4.纯水装置一套 （二）生产工艺流程与控制条件 1.磷化处理生产线 （1）磷化处理生产线工艺流程 金属骨架→脱脂（碱洗）→静态水清洗→（酸洗）→动态水清洗→表面调整（停止使用）→磷化处理→静态水清洗→动态水清洗→钝化处理→（浸涂胶粘剂）→ 烘干。 磷化处理生产线6种不同的工艺流程已存贮在计算机中，由计算机控制工艺流程的运作。工艺流程具体如表1所示： （2）基本工艺条件如表2所示： （3）处理液的配制、检测与补充 处理液的配制包括脱脂液、酸洗液、磷化处理液及钝化处理液。 新配液时，处理槽中无旋转篮，清洗水须排尽；新配液搅拌后停放16~24小时，并进行浓度的测定。
a脱脂液： 新配制时：称量70kgFC-4360和80kgFL-4393BG脱脂剂倒入已清洗干净的脱脂槽中缓慢注入自来水，并不断搅拌；当水位超过溢流位时，继续注入自来水，直至与脱脂槽中的水位差为0~50mm则关闭自来水进水阀。开启脱脂槽的循环泵，保证槽内脱脂剂完全溶解。 浓度测定时，用80ml玻璃烧杯从取样口处取样。第一次的样液用来清洗烧杯，用量不少于30ml；清洗完毕后倒回脱脂槽中；用第二次的样液进行浓度测定，样液用量为30~50ml。碱度值为11±2度。 向脱脂槽脱脂剂时，槽中不能停放旋转篮。添加完毕，需开启循环泵0.5~1小时，然后浓度测定。 每班开始生产前，需测定脱脂液的碱度。生产结束后，须向脱脂槽补充自来水至溢流位。 每2个星期脱脂液的除油处理。除油处理时间为2~3小时。脱脂液每半年更换一次。 b.酸洗液的更换与浓度测量 新配制酸洗液时，领取10桶25公斤装工业浓盐酸（30%）倒入酸洗槽中，缓慢注入自来水直至规定刻度。盐酸质量百分比浓度控制在5~10%。（每两个星期抽样送实验室进行浓度检查）。超出浓度范围的应根据实际情况增补盐酸或加水稀释。盐酸罐的盐酸每半年彻底更换清理一次。对严重生锈的骨架应先进行酸洗除锈，除去锈后可在磷化线上进行磷化处理。 c.磷化处理液 新配制时，按表3称量相应重量的磷化处理浓缩液，倒入磷化处理槽中（锌系磷化用9#槽，锌钙系磷化用8#槽），缓慢注入纯水至刻度线处；用经水洗烘干的旋转篮在磷化处理槽中反复上下5次。 浓度测定时，用专用的150ml玻璃烧杯从取样口处取样。第一次的样液用于清洗烧杯，用量不少于20ml，清洗后倒回处理槽中；用第二次的取样液进行浓度测定，样液为90~110ml。检测的项目及浓度要求见表3。 当补充磷化浓缩液时，槽中不能停放旋转篮，如有，须先将旋转篮提离该槽位置后，再补充浓缩液，用原旋转篮在槽中反复上下5次后，让其在槽中旋转0.5~1小时后再浓度的测定，直至达到合格的浓度要求。 每班开始生产前，需测定磷化处理液的各项浓度，合格后，方可进行生产。生产结束后，须向处理槽中补充纯水至要求刻度。 磷化处理液每星期进行一次液渣分离处理，处理时间按沉渣量而定，分离结束后，处理液槽无沉渣；按规定进行处理液的补充与浓度测定。 磷化液两个月彻底清理更换一次，沉渣和结垢必须清理干净。 d.钝化液

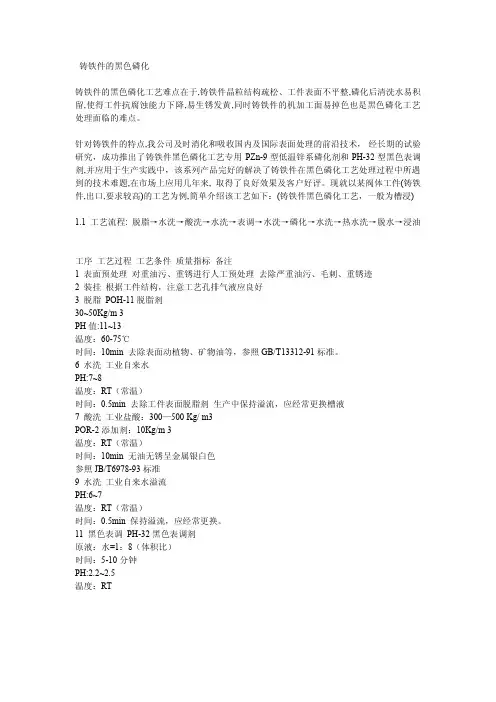

铸铁件的黑色磷化 铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。 针对铸铁件的特点,我公司及时消化和吸收国内及国际表面处理的前沿技术，经长期的试验研究，成功推出了铸铁件黑色磷化工艺专用PZn-9型低温锌系磷化剂和PH-32型黑色表调剂,并应用于生产实践中，该系列产品完好的解决了铸铁件在黑色磷化工艺处理过程中所遇到的技术难题,在市场上应用几年来,取得了良好效果及客户好评。现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,简单介绍该工艺如下：(铸铁件黑色磷化工艺，一般为槽浸) 1.1工艺流程:脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油 工序工艺过程工艺条件质量指标备注 1表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹 2装挂根据工件结构，注意工艺孔排气液应良好 3脱脂POH-11脱脂剂 30~50Kg/m3 PH值:11~13 温度：60-75℃ 时间：10min去除表面动植物、矿物油等，参照GB/T13312-91标准。 6水洗工业自来水 PH:7~8 温度：RT（常温） 时间：0.5min去除工件表面脱脂剂生产中保持溢流，应经常更换槽液 7酸洗工业盐酸：300—500Kg/m3 POR-2添加剂：10Kg/m3 温度：RT（常温） 时间：10min无油无锈呈金属银白色 参照JB/T6978-93标准 9水洗工业自来水溢流 PH:6~7 温度：RT（常温） 时间：0.5min保持溢流，应经常更换。 11黑色表调PH-32黑色表调剂 原液：水=1：8（体积比） 时间：5-10分钟 PH:2.2~2.5 温度：RT
