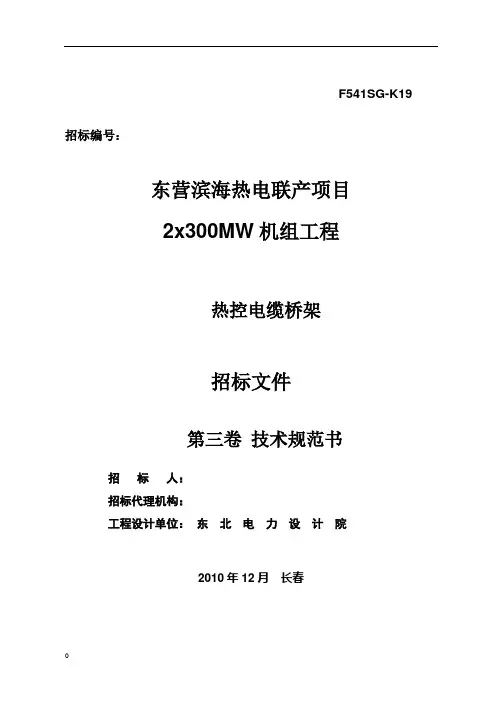

F541SG-K19 招标编号：
东营滨海热电联产项目
2x300MW机组工程
热控电缆桥架
招标文件
第三卷技术规范书
招标人：
招标代理机构：
工程设计单位：东北电力设计院
2010年12月长春
东营滨海热电联产项目2x300MW机组工程热控电缆桥架技术规范书
目录
附件1技术规范 --------------------------------------------------------------------------------------- 2 1．总则---------------------------------------------------------------------------------------------------- 2 2工程概况 ----------------------------------------------------------------------------------------------- 2 3．设计和运行条件----------------------------------------------------------- 错误！未定义书签。
4.技术规范 ---------------------------------------------------------------------------------------------- 2
5 规范和标准 -------------------------------------------------------------------------------------------- 9
附件2 供货范围 --------------------------------------------------------------------------------------- 9 附件3技术资料及交付进度---------------------------------------------------------------------- 10 附件4 交货进度 ------------------------------------------------------------------------------------- 14 附件5监造（检验）和性能验收试验---------------------------------------------------------- 15 附件6 分项价格表 ---------------------------------------------------------------------------------- 19 附件7 技术服务和设计联络---------------------------------------------------------------------- 20 附件8 分包与外购 ---------------------------------------------------------------------------------- 21 附件9 大（部）件情况 ---------------------------------------------------------------------------- 22 附件10 差异表--------------------------------------------------------------------------------------- 23 附件11 投标人需要说明的其他问题 ----------------------------------------------------------- 24 附件12 招标文件附图 ----------------------------------------------------------------------------- 25 附件13 包装、保管及组装要求------------------------------------------------------------------- 26
附件1技术规范
1．总则
1.1 本技术规范书适用于东营滨海热电联产项目2X300MW机组工程主厂房热控全厂架空电缆桥架，包括吊架、立柱、托臂、托臂压板、连接片和紧固件、电缆引下装置、螺栓等附件设备的技术要求及相关的订货基本技术条件。
1.2 报价的电缆桥架产品应是卖方通常在市场上销售的产品，报价书中应包括一个非本厂产品部件清单，指明各部件及材料的原产地。
1.3 如未对本技术协议书提出偏差，需方将认为供方提供的设备完全符合本技术规范书和标准的要求。偏差（无论多少）都必须清楚地表示在附件“差异表”中。
1.4本电缆桥架招标书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5本协议书提出的是最低限度的技术要求，并未对所有细节作出明确规定，也未充分引述有关标准和规范的文本，供货方应保证提供符合或高于本协议书的优质电缆桥架。
1.6本次电缆桥架招标需要单件报价,本工程的电缆桥架根据使用情况多退少补。
1.7本次电缆桥架招标书经买、卖双方确认后作为定标合同的技术附件，与合同正文具有同等法律效力。
1.8 本次卖方按1台机组加公用系统的量供货。
1.8本招标书未尽事宜，由买、卖双方协商确定。
2工程概况
2.1 工程概况
山东金岭集团公司坐落于美丽富饶的黄河三角洲南端的齐鲁明珠—东营市广饶县大王镇。南距齐鲁石化约30公里，北临胜利油田（东营市）60公里。公司始建于1992年，是一家以基础化工、热电能源为主导产业的民营大型企业集团。多年以来，公司始终坚持以市场为导向、以效益为中心，立足化工领域，不断打造科技竞争力，大力开发高新技术产业，通过优化产品结构、拉长产业链条，发展循环经济，实现了企业的持续、快速、健康发展。集团公司现拥有固定资产40亿元，员工3000余人，
是中国化工500强企业之一。现已形成年产二氯甲烷、氯仿25万吨、烧碱22.5万吨、氯丙烯2万吨、苯胺6万吨、有机硅12万吨、环氧丙烷10万吨的规模，热电装机容量达10万KW。主要产品涉及有机化工、无机化工、精细化工、热电能源等多个领域。公司设备先进，技术力量雄厚，质保体系完善，检测手段齐全，产品质量稳定，售后服务周到。公司现已通过ISO9001质量体系认证，ISO14001国际环境管理体系认证，OHSAS18001国际职业健康安全管理体系认证，并荣获国家级高新技术企业、中国优秀企业、中国AAA质量信誉企业、全国行业诚信经营示范单位，山东省守合同重信用企业、山东省AAA特级信誉企业，山东省质量管理先进企业，东营市突出贡献企业等多项荣誉称号。
根据市场要求和集团公司的发展，山东金岭集团公司组建山东金岭新材料有限公司（原名为山东金岭化工股份有限公司），在东营经济开发区内负责化工循环经济园区的建设。新建60万吨/年离子膜烧碱、20万吨/年环氧丙烷、20万吨/年苯胺、20万吨/年甲烷氯化物、20万吨/年有机硅、7万吨MDI、30万吨/年甲醇。使公司形成以氯碱为基础的化工循环经济园区，实现盐化工和有机化工的对接，并与国家的产业政策紧密结合，上下游形成循环产品链，呈现出技术水平先进，工艺流程科学，生产布局集中，资源配置合理的综合优势。为保证化工循环经济园区的热电供应，同期建设330MW级热电项目一期工程，安装2台330MW级抽汽供热汽轮发电机组，本项目同时向东营市东城区提供采暖热负荷。本期工程预计2009年9月开工建设，2011年底投产第一台机组，2012年底投产第二台机组。
本热电厂规划装机总容量为四台330MW抽汽供热机组。
电厂燃用煤种为山西省山阴县混煤。山西省山阴县位于东径112°25′—113°04′，北纬39°11′—39°47′之间，地处山西省北部，东邻应县，南毗代县，西交朔城、平鲁二区，北与左云、右玉、怀仁接壤。南北长66．7公里，东西宽36．5公里，总面积1657平方公里。山阴县煤炭储量丰富，煤田总面积355．2平方公里，总储量114亿吨，煤质品种为贫煤。
本工程燃料由供应商采取公路运输方式运至电厂，厂内结算。因开发区有规划铁路，电厂预留铁路来煤条件。
供水水源为广北水库，按新提供的广北水库资料和同一地块相关项目可研报告开展供水部分和工程气象部分设计。项目区政府负责统一供水，电厂补水供至电厂围墙处。
2.2 气象条件
东营市东邻莱州湾，属北温带季风型大陆气候，受海洋气候影响较为明显。冬季寒冷、雨雪稀少；春季回暖快，雨水较少；夏季雨热同季、降水充足；秋季日照充足、多晴天气。
东营市年平均气温为12.8℃，极端最低气温-20.2℃，出现在1972年2月6日，极端最高温40.7℃，出现在1982年5月25日；年平均降水593.6毫米，主要集中在6-9月；年主导风向为SSE，年出现频率为14%；年平均风速为3.8m/s，以4月风速最大，为4.8m/s。气象特征为：
1) 气温
年平均气温12.3℃
最热月平均气温27.1℃
极端最高气温41.9℃
最冷月平均气温-3.0℃
极端最低气压-23.3℃
2) 湿度
月平均最高相对湿度（7月）82%
月平均最低相对湿度（1月）58%
年平均相对湿度68%
年平均绝对湿度12.0mb
3) 降雨量
年平均降雨量594.33mm
月平均最大降雨量146.9mm
月平均最小降雨量 4.8mm
日最大降雨量20.7mm
小时最大降雨量13.6mm
4) 降雪量
最大降雪厚度200mm
设计雪载荷20克/平方厘米
5) 风速及风向
风速：
最大风速（距地面10米高，10分钟平均） 4.3m/s
绝对最大风速 3.9 m/s
冬季平均风速 2.9m/s
夏季平均风速 2.7m/s
年平均风速 3.2m/s
风向：
全年风向东南风12%
东风3%
东北风5%
夏季风向东南风17%
东风4%
冬季风向西北风4%
西风2%
6) 大气压
年平均大气压1015.4mbar
月平均最低大气压998.16mbar
月平均最高大气压1032.7mbar
最高绝对气压1047.2mbar
最低绝对气压987.3 mbar
7) 雷电
年平均雷电日26天/年
8) 水文地质
最大冻土深度50cm
厂房零米海拔高度(黄海高程) m
2.3 地震条件
厂址区地震设防烈度为7度，设计地震加速度值为0.1g，设计地震周期为0.55s。
3 设备概况
3.1 锅炉
锅炉为亚临界参数，一次中间再热、单炉膛、平衡通风、自然循环汽包锅炉。
三分仓回转式空气预热器。锅炉采用全钢构架，悬吊结构，锅炉运转层以上露天、运转层以下封闭。
供货方：东方锅炉（集团）股份有限公司
3.2 汽轮机
汽轮机型式：亚临界参数、一次中间再热、单轴、双缸双排汽、双抽供热、凝汽式机组。
供货方：哈尔滨汽轮机厂有限责任公司
3.3 发电机
供货方：哈尔滨电机厂
额定容量353MVA
额定功率300MW
冷却方式水氢氢
4.技术规范
下面对热控专业电缆桥架提出技术要求，但不限于此。
4.1 电缆桥架及其附件技术要求
4.1.1热控电缆桥架为槽式钢制高强度结构型桥架，带盖板，高150mm。
4.1.2 结构要求
4.1.2.1 材料
4.1.2.1.1用于制造合同货物的所有材料(包括焊接材料)应根据使用条件选择,必须具有符合国家标准或部颁标准的材质证明和出厂合格证.
4.1.2.1.2所有标准件的型号、技术参数、性能指标应符合工程设计要求,并有出厂合格证；钢制桥架及其附件均采用优质冷扎钢板制作,材质应符合有关标准规定的ST12钢并满足GB/T11253中的有关要求。
4.1.2.1.3螺栓、螺母、平垫、弹垫及半圆头方颈螺栓,应分别符合GB/T5780、GB/T6170、GB/T97.1、GB/T93、GB/T12的规定。
4.1.2.1.4支、吊架所选用材料为GB/T700-1988中规定的Q235A热扎钢板,并应符合GB/T11253中的有关要求。
4.1.2. 2 板材厚度
考虑到采用新型高强度结构型设计，板厚的选择应能承受电线电缆所产生的正常
机械负载，并不小于2.5mm。
4.1.2. 3 删除
4.1.2. 4 焊接件质量要求
所有结构体焊接采用CO2气体保护焊进行焊接、焊丝应应符合GB/T8110中有关要求。
4.1.2. 5 表面防护层技术要求
电缆桥架表面防护处理采用热浸镀锌工艺, 热浸镀锌镀层的技术要求见表2-3,并应控制镀锌过程中钢板的变形量,使之满足相关规范的要求. 热浸镀锌应在合格的并经买方认可的热镀锌厂进行,锌的材质应为0#锌,其化学成份应满足相关规范要求. 卖方应提出在现场安装施工中电缆桥架焊接部位的防腐处理工艺,并指导安装施工单位进行防腐处理,具体措施在设计联络会上确定。
表2-3 热浸镀锌镀层技术要求
主体结构一致.
4.1.2. 6 开孔
支、吊架立柱固定托臂的开孔位置或焊接位置,应能满足多层设置时层间中心距为200mm、250mm、300mm、400mm的要求。
4.1.2. 7伸缩板
桥架沿长度方向每隔30m的距离设置一处伸缩板。
4.1.2. 8 保护电路连续性
--全部桥架系统应有可靠的电气连接并接地. 保护电路连续性的技术要求为:在有跨接点处连接电阻应小于等于0.333 mΩ;无接点处连接电阻应小于等于0.333mΩ/m.
--在伸缩板或有缝隙处,采用编织铜线进行连接,编织铜线截面不小于16mm2，编织铜线两端带接线端子。
--在工程设计中,沿桥架全长敷设了专用接地干线,接地干线为截面积为50×6mm2的
扁钢,桥架用编织铜线每20m重复接地一次, 编织铜线截面不小于16mm2, 编织铜线两端分别通过接地螺栓连接到梯架和立柱上,卖方应在梯架和立柱上适当位置预留接地螺栓孔。
4.1.2. 9机械负载
--桥架除包括其本身的重量外,还应包括其所能承受的电线电缆的机械负载。
本次招标范围内的电缆桥架支、吊架跨距为2000m,在此条件下,钢制电缆桥架应能承受的额定均布荷载不小于2000N/m(不包括梯架、阻燃隔板及附件自重),其扰度值不应大于3.5mm,并应能承受短暂上人时900N的附加集中荷载, 其扰度值不应大于6.5。--各种类型的支、吊架应能承受梯架相应规格、层数的额定均布荷载及其自重,满足强度、钢度和稳定性的要求. 支、吊架的单侧或双侧托臂在水平、垂直、倾斜承受额定负载时的最大扰度值与其支吊架本身长度之比不大于1/100。
--连接板、连接螺栓等受力附件,应与梯架、立柱、托臂等本体结构强度相适应。
--卖方应提供各种型式规格梯架的不同跨距与允许均布荷载的关系曲线或数据表,以及各种型式规格梯架在不同荷载与支、吊架跨距时的扰度值。
4.1.2. 10 耐撞击能力
梯架应能承受GB/T 2423.46-1997中表2碰撞能量为10J的撞击,碰撞后不应出现影响安全使用的变形和裂纹。
4.1.2. 11 耐火等级
电缆桥架及其附件的耐火极限不应低于30min，阻燃槽盒应按等效工程使用条件的燃烧实验满足耐火极限不低于1小时的要求，且耐火温度不低于1000摄氏度。
4.1.2. 12使用寿命
电缆桥架及其附件的使用寿命应不小于40年。
4.1.2. 13桥架加工成形后断面形状应均匀、无弯曲、拧曲、裂缝，边缘毛刺等缺陷。桥架走线槽内应光滑、平整、无凸起和尖角。
4.1.2. 14托臂、立柱应能承受电缆桥架响应规格、层数的额定均布荷载及其自重。连接件、螺栓等受力附件，应与电缆桥架、托臂、立柱等结构强度相适应。
4.1.2. 15 螺栓孔距与孔径的要求
螺栓孔径可比螺杆公称直径大1.5mm（螺杆直径≯M16时）或2mm（螺杆直径≮M20时），螺栓孔精度不应低于H14级。螺栓连接孔的孔距允许偏差：同一组内相邻两孔间误差＜±0.7mm；同一组内任意两孔间误差＜±1.0mm；相邻两组的端孔间误差＜
±1.0mm。
4.1.2. 16 所有桥架、支吊架等表面应光洁、无毛刺、边角过渡圆滑，不应对电缆产生机械损伤。
5 规范和标准
本技术规范书中涉及的所有规范、标准或材料规格(包括一切有效的补充或附录)都应是最新版本（需方发出合同生效之日即为采用最新版本截止日期）。若发现本招标文件与规范、标准之间有抵触, 供方应向需方提出，合同执行期间如有修改，应以最新版本为准。
本规范书要求供方应保证提供符合有关国际通用标准和规范、中国国家标准和规范、以及本规范书有关条款的优质产品，这些标准和规范至少包括：
JB/T10216 电控配电用电缆桥架
CECS 31:91 钢制电缆桥架工程设计规范
GB50229-96 火力发电厂与变电所设计防火规范
GB50217-94 电力工程电缆设计规范
GB700 普通碳素结构钢技术条件
GB715 普通碳素钢铆螺用热扎圆钢技术条件
GB/T 1408 固体绝缘材料电气强度实验方法工频下的试验
GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法
GB5117 碳钢焊条
GB1720 漆膜附着力测定法
GB1764 漆膜厚度测定法
GB/T 2423.4 电工电子产品基本环境试验规程试验Db: 交变湿热试验方法
GB/T2423.17 电工电子产品基本环境试验规程试验Ka: 盐雾试验方法
GB/T2423.46 电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤GB/T2575 玻璃纤维增强塑料耐水性试验方法
GB/T3857 玻璃纤维增强热固性塑料耐化学药品性能试验方法
GB4956 磁性基体上非磁性覆盖层厚度测量磁性方法
GB5270 金属基体上金属覆盖层(电沉积层和化学沉积层)
附着强度试验方法
GB8624 建筑材料燃烧性能分级方法
GB8625 建筑材料燃烧性试验方法
GB9978 建筑构件耐火试验方法
GB50205 钢结构工程施工及验收规范
JGJ82 钢结构高强度螺栓连接的设计、施工及验收规范
GB247 钢板和钢带验收、包装、标志及质量证明书的一般规定
GB/T11253 碳素钢和低合金结构冷扎薄钢板及钢带
GB/T5780 六角头螺栓
GB/T6170 六角螺母
GB/T97.1 垫圈
GB/T93 弹簧垫圈
GB/T12 半圆头方颈螺栓
GB2101 型钢验收、包装、标志及质量证明的一般要求
GB50150 电气装置安装工程电气设备交接试验标准
GB50168 电气装置安装工程电缆线路施工及验收规范
GB50169 电气装置安装工程接地装置施工及验收规范
GB/T13384 机电产品包装通用技术条件
GB191 包装、储运标志
JB/T6743 户内户外钢制电缆桥架防腐技术要求
Q/ZB75 机械加工通用技术条件
Q/ZB76 装配通用技术条件
GB/T985—1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T700—1988 碳素结构钢
GB/T716—1991 碳素结构钢冷扎钢带
GB/T912—1989 碳素结构钢和低合金结构钢热扎薄钢板及钢带
GB/T1804—1992 一般公差线性尺寸的未注公差
GB/T4955—1997 金属覆盖层覆盖层厚度测量阳极溶解库伦法
GB/T4956—1985 磁性金属基体上非磁性覆盖层厚度测量磁性方法
GB/T5270—1985 金属基体上的金属覆盖层（电沉积层和化学沉积层）附着强度
试验方法。
GB708 《冷轧钢板和钢带的尺寸、外型、重量及允许偏差》
GB709 《冷轧钢板和钢带的尺寸、外型、重量及允许偏差》
GB1804 《未注公差尺寸的极限偏差》
如果本规范书与上述规程、规范和标准有矛盾之处，供方应及时通知需方进行书面解决。
附件2 供货范围
1. 供货范围
供货说明：
（1）桥架报价应为一整体。包括吊架、立柱、托臂、托臂压板、连接片和紧固件、电缆引下装置、螺栓等附件设备应包括在报价范围内。另外供货范围还应包括阻燃槽盒（见附图）。
（2）供方应在投标时提供对应于上表不同种类规格的电缆桥架的每吨报价。
（3）本次电缆桥架招标需要单件报价,本工程的电缆桥架根据使用情况多退少补。（4）表中桥架规格和数量作为本次招标参考使用，最终选型和数量以设计院最终施工图为准。
附件3 技术资料及交付进度
1．一般要求
1.1 供方提供的资料应使用国家法定单位制即国际单位制，语言为中文。
1.2 资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。
1.3 供方资料的提交及时充分，满足工程进度要求。在合同签定后10天内给出全部技术资料清单和交付进度，并经需方确认。
1.4对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，供方也应及时免费提供。
1.5 需方要及时提供与合同设备设计制造有关的资料。
1.6 供方提供的技术资料为每套系统10套，并提供2套电子版。其中1套纸介质文件及1套电子文件应直接发给设计院。电子版文件格式为：文本文件WORD2003以上版本，图形文件AutoCAD2004以上版本。
1.7设计院接收资料地址：
130021
吉林长春市人民大街4368号
东北电力设计院热工室
东营滨海热电联产项目2x300MW机组工程项目组专用图纸
2资料提交的基本要求
供方应按照设计院提供的电缆路径图（走向图），提供详细的电缆桥架安装图，包括详细的节点安装详图、桥架的装配图、支吊架安装详图。
合同签订后供方及时提供满足工程设计和安装、调试所需的资料和图纸。具体时间如下表：
附件4 交货进度
1 设备交货顺序按满足工程安装进度的要求，交货时间为自合同生效日期至交货日期。交货进度表如下:
交货进度表
（注意：序号要与供货范围分项清单序号一致）备品备件交货进度表
（注意：序号要与供货范围分项清单序号一致）专用工具交货表
（注意：序号要与供货范围分项清单序号一致）
2 投标人报出以月为单位的制造进度表,以满足工程进度要求。
附件5监造（检验）和性能验收试验
1.0 试验
1.1 概述
1)本条款所述内容包括下列试验: 型式试验和出厂试验、现场试验
2)带有*号的型式试验和出厂试验为买方代表在场的见证试验项目.工厂试验和检验应由卖方负责,并提供试验报告.尽管买方参加试验,但并不减轻卖方履行合同的责任.
3)对定型产品已做过型式试验的,应向买方提供最新的型式试验报告. 型式试验报告的有效期为5年.
4)试验一般按中国标准和IEC标准进行,除非另有规定或经买方批准.
5)卖方应提出合同货物的试验和检验计划,并经买方同意.试验计划应包括实验顺序,每项试验的试验方法、试验程序、试验接线图、空白试验记录表格、所用试验设备的详细说明,有关试验设备的校正数据.
6)每一项试验完成后,应提交试验报告供买方审阅,该报告应说明试验获得的结果,包括任何失败的试验过程的描述.
7)卖方应派有经验的工程师到现场指导现场试验,并对合同货物的现场试验结果负责.
1.2 型式试验
1)外观检查
电缆桥架及其附件的外观采用目测、手触摸检验相结合的方法进行检验,检查结果应满足第2.3.2.6节、第2.3.2.7节中有关规定值.
2)机械负载试验
机械负载试验按照JB/T10216的规定,桥架机械负载试验按照第2.3.2.10节中给定的额定负载值，验证梯架在水平安装时的结构强度可靠性。试验结果满足第2.3.2.10节扰度值的要求，精度等级为0.1毫米。试验完毕卸下负载，桥架不应有明显的永久变形。
弯通部分的试验方法和试验结果的判定同直线段。
3）支吊架负载试验
支吊架负载试验按照JB/T10216的规定，验证支吊架的结构强度可靠性，试验负载不小于420kg/层。试验结果满足第2.3.2.10节扰度值的要求，精度等级为0.1毫米。
试验完毕卸下负载，支吊架不应有明显的永久变形。
4）撞击试验
撞击试验按照JB/T10216的规定，试验完毕后不应出现影响安全使用的变形和裂纹。
5）表面防护层人工气候防护试验
人工气候防护试验-交变湿热试验按照JB/T10216的规定试验方法、TH防护类型的试验周期进行试验，试验结束后电缆桥架及其附件应符合JB/T 6743-1993中的4.4的规定。人工气候防护试验-盐雾试验按照JB/T10216的规定试验方法、F2防护类型的试验周期进行试验，试验结束后电缆桥架及其附件应符合JB/T 6743-1993中的4.4的规定。
6）表面防护层的性能试验
电缆桥架及其附件的表面防护层性能试验分为：表面防护层厚度试验、表面防护层附着力试验、表面防护层均匀性试验，以上试验按照JB/T10216的规定试验项目、相应的试验方法进行性能试验，试验结果应符合JB/T10216的规定。7）保护电路连续性试验
保护电路连续性试验按照JB/T10216的规定试验项目、相应的试验方法进行试验，试验结果应符合第2.3.2.9节的要求。
8）耐火等级试验
钢制电缆桥架的耐火等级试验按照GB9978-1999中对负载钢构件的试验项目、试验方法进行试验结果应符合第2.3.2.12节规定的要求。
1.3 出厂试验
所有合同货物均应在制造厂内进行全面的出厂试验，出厂试验的技术数据应随产品一起交付买方，买方将派人员参加出厂试验见证项目，卖方应将详细的试验方法、程序提交给买方批准。出厂试验的项目包括：
1）外观检查
检查方法和检查结果判定标准同第2.10.2节
2）表面防护层厚度试验
检查方法和检查结果判定标准同第2.10.2节
3）保护电路连续性试验
检查方法和检查结果判定标准同第2.10.2节
1.4 现场试验
现场试验在合同货物安装完毕后进行，卖方应派代表督导现场试验，并对试验结果负有责任。买方放弃某一项目的现场试验，都不免除卖方应满足本技术规范要求的责任。
试验按照GB50168、GB50169的有关规定进行。包括梯架在每个支吊架上的固定应牢固、电缆桥架全长均应有良好的接地、防腐良好等。现场还应进行电缆桥架镀锌层厚度检测、负载试验等。
2.产品检验
2.1桥架应经制造厂检验部门检验合格后，并附有合格证书方能出厂。
2.2正式生产后，如结构、材料和工艺有较大的改变时应进行型式试验。
2.3抽样检验按2%，若发现有一项不合格，再抽出2倍桥架进行检验，如果再不合格，则该产品判为不合格产品，买方有权拒绝收货或经协商降价处理。2.4产品到达工地后，买方按照投标厂商提供的电缆桥架样本中所标注的规格以及提供的样品为依据，采取实测总长度办法进行验收。
2.5评定方法：采用出厂检验法定项目的全部指标达到法。
3.质量保证和质保期
3.1订购的新型产品除应满足本招标书外，卖方还应提供产品的鉴定书和型式试验报告。
3.2根据卖方的可靠性、质量承诺，在质保期内和使用寿命内电缆桥架若出现损坏，卖方应在24小时内赶到现场，无偿进行维修和更换，并且所有的费用卖方自理。
3.3卖方应保证制造中的所有工艺、材料等（包括卖方的外购件在内）均应符合本规范书的规定。若买方提供运行经验指定卖方提供某种外购件，卖方应积极配合。
3.4卖方应遵守规范书中各条款和工作项目的ISO9001质量保证体系，该质量体
系已经通过国家认证和正常运转。
3.5卖方保证货物的数量、质量、设计规范、型式及技术性能，在检验、安装、试运行和质保期内，完全满足招标书技术规范的规定。
3.7质量保证期：安装后二年
3.8卖方不得使用不合格材料和不能保证质量的工艺,不得改变技术规范中的参数.
附件6 分项价格表（在商务标书中详细报价）
电缆桥架安装规范一、总则 为餍足工程设计中对电缆桥架的安装要求，特体例此暂行规定。待国度规范有电缆桥架安装的具体要求后，即以国度规定为准。 电缆桥架供工矿企业以及平易近用修建敷设电力电缆、控制电缆、通讯电缆及自控管缆等之用。 2、电缆桥架的安装 电缆桥架的总最简单的面安插应作到间隔最短，经济合理，安全运行，并应餍足施工安装，维修以及敷设电缆的要求。 电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。 电缆敷设后，电缆桥架的挠度应半大于电缆桥架跨度的 1/200。当电缆桥架的跨度≥6000mm时，其挠度应半大于电缆桥架的跨度的1/150。 电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。
电缆桥架与工艺管架共架安装时，电缆桥架应安插在管架的一侧。 电缆桥架与各种管道平行架设时，其净间隔应餍足下列要求： 2.6.1电缆桥架与一般工艺管道(如压缩空气嗓道等)平行架设时不小于400mm500mm500mm500mm，无保暖层时不小于1000mm1000mm300mm500mm，且在交织处用防腐化盖板将电缆桥架保护起来，其盖板长度应不小于d+2000mm500mm，无保暖层时，应不小于1000mm，且在交织处应用隔热板(例如石棉板)将电缆桥架保护起来，隔热板长度应不小于 d+2000mm。(d为热力管道保暖层的外径) 2.7.4电缆桥架与空调管道平行时不小于300mm。也可以在下边不小于300mm100mm左右为宜。 两组电缆桥在同一横梁上安装时，两组电缆桥之间的净间隔应不小于50mm。 敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于300mm。 电缆桥架到楼板、梁或其他障碍物等的底部的间隔应不小于300mm。
PLC控制系统技术规格书 目录 一、技术规范 (3)
1.范围 (3) 2.规范和标准 (6) 3. 技术要求 (7) 4 工程服务 (8) 二、供货范围 (8) 1 一般要求 (8) 2 供货范围 (9) 三、技术资料及交付进度 (9) 四、技术服务和设计联络 (10)
一、技术规范 1.范围 1.1总则 1.1.1本协议适用于华能曹妃甸港口有限公司翻车机煤粉尘治理项目PLC控制系统的功能设计、结构、性能、安装和试验等方面的技术要求。 1.1.2 本协议所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。 1.1.3 供方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。 1.1.4 凡在供方设计范围之内的外购件或外购设备，供方应至少要推荐2至3家产品供需方确认，且需方具有选择的权利，而且需方有权单独采购，但技术上均由供方负责归口协调。 1.1.5 本技术规范所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行，但不低于最新中国国家标准。如果本技术规范与现行使用的有关国家标准以及机械、化工等相关行业标准有明显抵触的条文，投标人及时书面通知招标人进行解决。 1.1.6 所有文件用中文编写，所有数据单位均采用国际单位制。 1.1.7 本协议为订货合同的附件，与合同正文具有同等效力。 1.1.8 在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等使用中文。1.1.9 如本技术规范与图纸及其他协议有任何矛盾之处，投标人向招标人以澄清形式给出。 1.2工程概述 1.2.1 港口地理位置 本工程位于唐山地区唐海县南部海域，码头距陆域岸线约18公里，港区西距天津港38海里，东北距京唐港33海里，距秦皇岛港92海里。其地理坐标为：北纬38°55′N，东经118°30′E。 1.2.2 自然条件 1.2.2.1.气象条件 唐山曹妃甸地区属于大陆性季风气候，具有明显的暖温带半湿润季风气候特征。极端最高气温36.3℃，极端最低气温-20.9℃，多年年平均气温11.4℃。多年年平均降水量554.9mm，最大年降水量934.4mm，最大一日降水量186.9mm。降水多集中在夏季，6~9月的降水量为408mm，约占全年降水量的74%。曹妃甸地区冬季盛行偏西北风，频率为47%，平
热控仪表校验作业指导书附件修改
热控仪表校验作业指导书 一、编制依据 1.1 中南电力设计院关于华电发电有限公司2×600MW级机组安装工程 施工图册； 1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T 5210.4- ； 1.3《电力建设施工及验收技术规范》（热工自动化）； 1.4《电力建设安全工作规程》第1部分：火力发电厂； 1.5 省电力建设第二工程公司管理体系文件（）及管理作业文件汇编。 二、作业任务 2.1 工程概况及作业范围 华电发电有限公司2×600MW级机组安装工程，我公司主要承建3#机组及公用系统的安装，涉及的热工仪表主要有弹簧管式压力表、智能压力/差压变送器、压力/差压控制器、超声波液位计、铂热电阻、K型热电偶、流量计、双金属温度计及各类工业水质计量器具。 2.2 工程量
三、作业准备及作业环境条件 3．1 作业人员的资格要求、劳动力组织 3.1.1 参加各项单体调校的人员，应经过上级计量主管部门的考核取得 所从事各项检定的合格证书。能够及时做好各项记录正确填写试验报告。 3.1.2 班组长要具备组织协调能力，合理安排各调校项目的人力及施工 进度，对本班的各项工作要全面熟悉。 3．2 校验仪器、仪表配备 3．3 作业环境及应具备条件
3.3.1 校验场所环境达到所需要的要求，校验台搭建完毕满足正常使用需要； 3.3.2 标准仪表齐全达到仪表校验所要求的精度并具有检验证书，使用时在有效期范围内； 3.3.3 工具材料完备，设备清册、校验记录本准备齐全； 3.3.4 校验电源符号规定（有稳压电源装置），开关定值单已下达； 3.3.5 热工仪表及控制装置设备间作好防止破损、受潮、受冻、过热及灰尘侵污措施。 四、施工进度安排 根据热控专业调试需要，根据现场施工情况和设备到货情况，计划于05月15日开工，计划工期82天，于08月05日完工，施工过程见缝插针，合理布置，在保障安全的前提下，确保施工质量工艺与施工进度。为保证整个工程的进度，保证热控设备安装的进度和分系统调试的时间，将在热控相关设备安装开工前完成仪表的校验工作。 五、作业方法及施工要求 5．1 工艺流程图 校验流程图
1.编制目的 为了规范电缆桥架的安装作业，指导作业人员按要求进行施工，确保安全、优质、 高效的完成电缆桥架的安装工作。 2.适用范围 本作业指导书适用于中电四会2×400MW级燃气热电冷联项目2号标段电缆桥架的安装。 3.编制依据 3.1.《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002 3.2.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006 3.3.《火力发电工程建设标准强制性条文实施指南》2013年版 3.4.《工程建设标准强制性条文电力工程部分》2011年版 3.5.《电力建设安全工作规范第1部分：火力发电》DL5009.1-2014 3.6.《中电四会2×400MW级燃气热电冷联产项目工程#2标段电气专业施工组织设计》3.7.广东省电力设计研究院施工图纸 3.8.经业主工程师确认的设计变更等有效文件 4.作业项目概述 本项作业项目包括2号机主厂房及辅助车间、联合车间的电缆桥架及其立柱、托臂 的安装工程。 5.工作准备 5.1.技术准备 5.1.1.桥架安装的位置、标高已经确定。 5.1.2.已将桥架安装图纸和有关的土建、热机设备与管道、电气设备及热工仪表等图纸 进行图纸会检。 5.1.3.土建已完成交安，桥架立柱安装前，土建预埋件已标准清晰。 5.1.4.施工图纸已经过专业会审，作业指导书已审批，单位工程开工报告已经过审批。 5.1.5.到现场的桥架已进行清点和质量验收。 5.2.资源配备
5.2.2.主要工器具配置 5.2.3.计量器具配备 5.3.作业准备 5.3.1.从事电缆桥架安装的施工人员已经过三级安全教育培训，且考试合格； 5.3.2.从事电缆桥架安装的施工人员已经经过身体检查合格； 5.3.3.从事电缆桥架安装的施工人员对作业指导书的内容已经学习，并已充分掌握其内 容，且各种证件齐全； 5.3.4.根据作业方法领取电缆桥架安装所需的工器具，并检验合格，且合格证在有效期 范围内； 5.3.5.电缆桥架安装所需的材料数量、型号齐全，并检验合格，仓库管理员已经登记；
矿井生产系统集中控制 技术规格书 1.概况： 本控制系统为内蒙古伊泰煤炭股份有限公司宏景塔三矿矿井生产系统集中控制之用，是保证矿井安全、正常生产的一个重要环节。 1.1矿井生产系统的组成（详见煤流示意图） 1.1.1采煤设备（包括：采煤机1台、刮板运输机1台、破碎机1台、转载机1台）由采区智能组合开关作为其控制系统； 1.1.2顺槽胶带输送机2条，由胶带输送机智能组合开关作为其控制系统； 1.1.3大巷胶带输送机1条，由大巷胶带输送机可编程控制装置作为其控制系统； 1.1.4主斜井胶带输送机1条，由CST装置的PLC（DH+）控制系统作为其控制系统； 1.1.5除铁器1台、振动筛2台、块煤上仓胶带输送机1条、沫煤上仓胶带输送机1条、沫煤配仓胶带输送机1条、犁式卸料器4台、原煤仓下给煤机12台。 1.2主要配电点设置 1.2.1筛分车间MCC-负责主斜井胶带输送机、振动筛的供、配电； 1.2.2原煤仓上MCC-负责块煤上仓胶带输送机、沫煤上仓胶带输送机、末煤配仓胶带输送机、犁式卸料器的供、配电； 1.2.3原煤仓下MCC-负责原煤仓下给煤机的供、配电； 1.3环境温度：上限+40℃，下限-30℃，24小时内平均温度不高于+30℃；相对湿度：+40℃时不超过50%，在较低温度时允许较大的相对湿度，如+20℃为90%，但应考虑到由于温度的变化可能产生凝露的影响。 1.4系统条件
供电电源：10KV 380V A V（+10%—15%），50HZ，通信、信号装置的额定供电电压不应超过220V。 2.标准和规定 卖方PLC控制系统应符合下列标准或与之相当的其它国际国内标准，卖方的替代标准须经买方认可： MT5007-94 煤炭工业选煤厂设计规范 GB4796 电工电子产品环境条件 GB4720-84 低压电器电控设备 IEC144 低压开关和控制设备的外壳防护等级 ANSI488 可编程序控制器的数字接口 ISA-55.2 过程运算的二进制逻辑图 ISA-55.3 过程操作的进进制逻辑图 ISA-55.2 仪表回路图 MEMA-ICS4 工业控制设备及系统的端子板 MEMA-ICS6 工业控制装置及系统的外壳 3.矿井生产系统集中控制系统 3.1系统组成（见PLC控制系统网络示意图） a.PLC主站1套，包括：监控上位机、CRT、打印机、PLC柜、中间继电器柜、控制台、模拟盘、UPS电源； b.智能RIO分站2套，即原煤仓上MCC分站、原煤仓下MCC分站； c.控制保护装置1套（见系统保护配置图）； d.起、停车联系信号1套（KTT3）； e.就地控制箱34只。
电缆桥架安装规范 一、电缆桥架的品种选择 1.需屏蔽电气干扰的电缆网络或需要有防护外部（如：有腐蚀液体、易燃粉尘等环境下的电缆敷设）应该选用槽式复合型防 腐屏蔽电缆桥架,且需要带盖。 2.强腐蚀性环境下应当使用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架、等附件也要使用同样的材料，以提高桥架及附件的使用寿命，电缆桥架在容易积灰或者在户外场所应加 盖板。 3.除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃钢阻燃桥架或钢质普通型桥架。电缆桥架在容易积灰或者在户外场所应加盖板。 4.在工作通道或者户外跨越道路段式，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道是，可根据用户要求提高桥架的载荷能力或选用支架。 5.大跨距（>3m）时要选用复合型桥架。、 6.户外要选用复合环氧树脂桥架。 二、规格选择
1.桥架的宽度和高度应符合电缆填充率不超过有关规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需预 留10-25%的发展余量。 2.各种弯通及附件规格应符合工程布置条件与桥架相配套。 3.支、吊架规格的选择，应该按照桥架规格、层数、跨距等 条件配置。并应该满足载荷的要求。 三、支、吊架的配置 1.户内支、吊架跨距一般采取1.5-3m,户外立柱中跨距一般采 取6m。 2.非直线段的支、吊架配置就遵循以下原则。当桥架宽带<300mm时，应该在据非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应该增设一个支、吊架。 3.桥架多层设置时层间中心距为200，250，300，350。 4.桥架直线段每隔50m应该预留伸缩缝20-30mm（金属桥架）。 四、防火 要求桥架防火的区段，必须采用钢制或者阻燃材料。 五、接地
热工技术管理监督规定 设备运行、检修监督 1 运行中的热工仪表及控制装置应符合下列要求。 1．1保持整洁、完好，标志应正确、清晰、齐全。 1．2仪表指示误差应符合精度等级要求，仪表反映灵敏，记录清晰。并应定期测试整套仪表的系统误差，发现问题及时处理。 1．3由调节器控制的重要运行参数应有越限报警或监控保护装置，在调节器正常运行工况下，被调量不应超出调节系统运行质量指标的规定范围，在扰动后被调量应能迅速恢复正常值。 1．4信号光字牌应书写正确、清晰，灯光和音响报警应正确、可靠。 1．5操作开关、按钮、操作器及执行机构手轮等操作装置，应有明显的开、关方向标志，并保持操作灵活、可靠。 1．6熔断器应符合使用设备及系统的要求，应标明其容量与用途。 1．7热工仪表及控制装置盘内、外应有良好的照明，应保持盘内、外整洁。 1．8热工仪表及控制装置的电缆、管路和一次设备，应有明显的名称、去向的标志牌。 2主要仪表、自动调节系统、热控保护装置（见附录A）应随主设备准确可靠地投入运行，未经有关领导批准不得无故停运。因主设备及其系统问题造成主要热工仪表及控制装置停运，该主设备不能定为完好设备。主要保护系统的保护条件暂时退出的应由厂总工程师批准，报主管部门备案。 3对运行中的热工仪表及控制装置，热控人员每天至少巡检一次，并将巡检情况记录在热控运行日志上。
4对运行中的热工仪表及控制装置，非热控专责人员不得任意调整、拨弄或改动。对运行中的热工仪表及控制装置的定值进行调整时，应按厂有关规定执行，并作好记录。5进行计算机软件组态、设定值修改等工作，事先必须提出修改报告，经总工程师批准后，由热控人员指定专人执行，修改结束后，应通知提出修改的有关人员进行验收，确认以后及时编写异动报告并通知有关部门，方可投入使用。热控专业在工作结束3天内将修改后的组态图存档。 6人员应加强对机组监控，防止事态扩大，并及时通知热控人员处理并做好记录。 7运行中的热工仪表及控制装置停运检修或处理缺陷时，应严格执行工作票制度。 8热工仪表及控制装置用过的记录纸软盘等，应注明用途和记录日期，由有关部门集中保存，保存时间不少于三个月；遇有反映设备重大缺陷或故障的记录纸，应按厂有关规定建档保存。 9未经厂总工程师批准，运行中的热工仪表及控制装置盘面或操作台面不得进行施工作业。 10热工仪表及控制装置电源不得作照明电源或检修及动力设备电源使用。 11主要热工仪表应进行定期现场抽检校核试验，主要热工仪表的综合误差应不大于该系统综合误差的2/3，主蒸汽温度表和主蒸汽压力表在常用点内的误差不大于其综合误差的1/2。 主要热工仪表现场抽查每月一次，其数量每台机组不少于五块。 12运行中的调节系统、保护系统应作定期试验。 13自动调节系统投入率是一项综合指标，涉及热控、检修及运行，应分别纳入机组考核指标。 14“三率”（指完好率、合格率、投入率）是各级监督管理机构考核电厂的重要指标
1目的 指导电缆桥架的安装，提高施工工艺水平，实现过程质量控制，保障安全生产。2适用范围 本作业指导书适用于厂二期工程（2×900MW机组）#6标段汽机房电缆桥架安装。3编制依据 3.1《电气装置安装工程电缆线路施工及验收规范》（GB50168-92） 3.2《火电施工质量检验及评定标准》（电气篇） 3.3《电力建设安全工作规程》（火力发电厂部分） 3.4**电厂二期工程（2×900MW机组）#6标段《施工组织设计》 3.5**电厂二期工程（2×900MW机组）#6标段《电气专业施工组织设计》 3.6**电厂二期工程（2×900MW机组）#6标段电缆桥架图纸。 3.7经业主工程师确认的设计变更等有效文件。 4工程概况 本工程安装的电缆桥架为热浸镀锌桥架（包含电缆桥架附件），电缆桥架总数量 约为402t，其中桥架约220t,立柱约160t,托臂约22t。 5施工准备 5.1所有施工人员均须通过三级安全教育。架子工、电工、电焊工须有认证机关颁 发的有效操作证。 5.2凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者 （如高血压、头晕等），不得进行高空作业。 5.3施工人员应熟悉安装图纸和质量要求。 5.4了解有关的土建、热机设备与管道、电气设备及热工仪表等图纸，并与桥架图 纸进行核对。 5.5对桥架路径进行实地考察，发现问题，及时通知有关部门。 5.6准备好电焊机、磨光机、开孔机、切割机等器具及线锤、拉线、水平尺、钢尺 等检测工具。 5.7根据安装需要搭好施工用脚手架，并经验收挂牌。 6开工条件 6.1人员配备 施工负责人 1人
技术负责 1人 技术员 1人 安全员 1人 质检员 1人 安装工20人 6.2运输设备 汽车吊1部 汽车1辆 6.3工器具配备 电焊机 2台 无齿锯 1台 拉孔机 1套 卷尺 3把 棕绳 100米 磨光机 5只 手枪电钻1台 冲击电钻 1台 线锤 3个 水平尺 3把 板手10把 榔头3把 钢锯2把 6.4设备材料已按供应计划运抵施工现场。并经检验合格。 6.5安装图纸和设计制造文件已提供。 6.6各类机械具备使用条件。工器具已经检查，状态完好。计量器具在有效期内。7施工方法与工艺要求 7.1桥架立柱的安装 7.1.1固定在侧墙上的立柱安装 7.1.1.1根据图纸测出桥架水平标高，再根据桥架水平标高确定立柱安装高度。 7.1.1.2按设计要求尺寸用膨胀螺栓和角固定板安装好首末和转角处的桥架立柱，同
山西长平煤业有限公司 集控系统技术方案 2009年04月2日，天津贝克电气有限公司与宁夏天地西北煤机有限公司，长平矿机电部三方，就山西长平煤业有限公司井下大巷2#带式输送机提供的PROMOS电控系统配套方案等事宜，提出技术方案如下： 一、设备名称及数量 3680米皮带控制系统1套 二、技术参数及功能： 1.PROMOS系统主要设备技术参数： Ａ、KJF21型控制器（含矿用隔爆监本安显示器为10寸真彩液晶屏） １）供电：本安电源DC12V，DC5V ２）电流：DC12V 1.3A ３）主CPU :摩托罗拉M68360 ４）用户程序存储容量：512K ５）最大输入量：256点／台 ６）最大输出量：256点／台 ７）急停开关最大使用数量：256个／台 Ｂ、接口 １）控制输出接口：无源接点：250V/5A ２）检测输入4-20MA，1-10V,5-15HZ ３）无源接点（常开继电器，得电吸合） Ｃ、语音通讯 电压：6V 充电电流：13.5mA 功率：5W 声强：106Db 电池容量：500mAh Ｄ、按钮、急停开关、拉线式急停开关 2.皮带运输机控制系统主要功能： ⑴、皮带运输机按程序顺序起动、停止，及与前后部皮带运输机的闭锁。 ⑵、皮带输送机在维修状态下单台起停。 ⑶、起车预警、故障报警。
⑷、设备运行状态和故障的位置及性质显示。 ⑸、皮带机头有堆煤保护。 ⑹、皮带防打滑保护。 ⑺、皮带纵撕保护。 ⑻、机头、机尾、中间语音通讯和急停闭锁功能。 ⑼、皮带机头、中间、机尾配置跑偏保护。 ⑽、烟雾报警装置。 ⑾、超温保护（皮带机、电机、滚筒预埋PT100温度传感器）。 ⑿、系统备有标准接口可与其它系统联网及扩展，可与井上计算机联网通讯 实现文字、图型显示，显示全生产系统运行状态和故障状态，包括故障性质和地址(硬件为20MA电流环、485接口、232接口、以太网，通讯协议为RK512、BB22444、MODBUS、TCP/IP)。 ⒀、P ROMOS控制器有完善的自诊断功能和记忆显示功能,同时完成与其他系统的通讯功能。 ⒁、P ROMOS控制接口与其他厂家之间使用本安无源接点对接，实现硬接点控制。 三、皮带机控制系统与相关设备之间控制信号的规定： 1.PROMOS与CST PROMOS给CST三个信号：1、CST启动（节点闭合运行，节点打开停止） 2、急停信号（节点闭合正常，节点打开急停） 3、验带方式（节点闭合验带方式） CST给PROMOS三个信号: 1、CST正常运行：（节点闭合运行，节点打开停止） 2、CST故障（节点闭合正常，节点打开故障） 3、CST满速信号（节点闭合满速） 2.PROMOS与张紧系统(ACE) PROMOS给张紧一个信号：1、皮带张紧（节点闭合运行，节点打开停止） 张紧给PROMOS一个信号：1、张力达标（节点闭合达标） 3.PROMOS与液压闸系统(西伯瑞) PROMOS给闸一个信号：1、皮带敞闸（节点闭合敞闸，节点打开合闸） 闸给PROMOS一个信号：2、液压闸打开（节点闭合打开，节点打开闭合） 4.PROMOS与高压开关(汾西机电)
桥架安装规范 一、范围 本工艺适用于工业与民用工程中动力、照明、仪表与弱电分项敷设10kV及以下电力电缆、控制与弱电电缆得钢制电缆桥架安装。 二、定义 本标准采用下列定义 由钢制梯架或托盘得直线段、弯通与变宽直通等以及支吊架组合、用以支承电缆、具有密接连续得刚性结构系统得全称(托盘分为有孔、无孔与组装式三种。小规格得无孔托盘,常称为线槽,用为敷设电线)。 又称截面利用率。就是桥架内敷设得电缆与电线包括其绝缘层在内得总截面占桥架内截面得百分比。 承载桥架得立柱、托臂、一字型、L型与门型等支持件得总称。 安装与检修时除了桥架与电缆(电线)自重以外可能加在桥架上得载荷。 三、工艺流程 ┏━━━━━━━━━━┓┏━━━━━━━┓ 技术与物资准备┣━━→┃桥架检查┣━━ ┗━━━━━━━━━━┛┗━━━━━━━┛ ┏━━━━━━━┓┏━━━━━━━━━━┓ ━→┃桥架定位┣━━→┃支吊架制作安装┣━━ ┗━━━━━━━┛┗━━━━━━━━━━┛ ┏━━━━━━━┓┏━━━━━━━┓ ━→┃桥架安装┣━━→┃桥架接地┣━━━
┗━━━━━━━┛┗━━━━━━━┛ ┏━━━━━━━━━━┓ ━→┃质量自检与互检┃ ┗━━━━━━━━━━┛ 四、工艺过程 1、熟悉桥架施工图(设计内容见附录A)与有关得电缆与电线敷设图、有关得建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋与工艺管道及设备布置图)。了解可能与桥架平行相近、交叉、甚至可能重合得风管、水管、工艺管及各种设备走向、位置,了解各种管道与设备内得介质及表面温度、有无保温,了解桥架支、吊架安装部位得建筑部位(顶、墙、柱等)得承重能力与牢度,了解桥架走向、桥架类型及敷设在桥架内得电缆型号、规格、直径与单位长度重量等。从保证施工质量、安全与使用(与投产)要求得角度,认真审图,提出设计施工图存在问题与解决问题得建议,请设计单位及时解决。 2、审查桥架施工图时,应特别注意以下三个方面就是否存在问题: A、电缆从底部引出与从侧面引出得桥架。它们得高度与宽度应满足电缆最小弯曲半径得要求。桥架得弯通应满足经过该弯通得电缆最小弯曲半径要求。 B、载荷较重得桥架沿混凝土墙、现浇混凝土楼板敷设时,应尽可能埋设安装支、吊架用得预埋件。在振动大得场所振动可能影响膨胀螺栓牢度得部位,应埋设安装支、吊架得预埋件。 C、在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中得部位,桥架安装应不会影响其它管道与设备安装、应不影响吊顶高度。 3、编制《施工预算》、《施工方案》(或《简要施工方案》),按预算与方案及工程计划进度,提出供料、机具与计量器具计划,由物资部门(或建设单位)及时提供桥架、附件与吊、支架,提供机具与计量器具。 4、在选择桥架时,除了必须由公司规定得合格分供方供应外,还应注意符合设计规定得规格、结构形式(梯架、有孔托盘还就是无孔托盘)。桥架得板材厚度,在设计得施工图中不作规定时,可见表1。 表1 桥架允许得最小板材厚度
热控仪表技术规格书 发电一厂 2016.5.15
1.总则 1.1本规范书适用于xx电厂工程用仪表。它包括压力、温度、流量、执行机构、设备装置结构、性能、安装和试验等方面的技术要求。 1.2本规范书提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。 1.3本规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。 1.4如供方没有以书面形式对本规范书的条文提出异议，那么，需方认为供方提供的产品完全满足本规范书的要求。 1.5只有需方有权修改本规范书并负责解释。 1.6本规范书为订货合同的附件，与合同正文具有同等效力。 1.7所有使用或提供的资料均为中英文。 2环境条件 2.1站址自然地坪标高：940m 2.2年平均气温10.6℃，冬季采暖室外计算温度-15℃，夏季空调室外计算3 3.4℃，累年平均极端最高气温40.5℃，累年极端最低气温-25.5℃。 2.3累年平均相对湿度：69% 2.4累年平均风速：2.0m/s 2.5最大冻土深度：120cm 2.6地下水位变幅：3~6m 2.7设备安装条件：室外安装 2.8地震烈度V度 2.9设计基本地震加速度值a0（g）： 0.2 2.10污秽等级III 级，外绝缘泄漏比距≥ 2.5 cm/kV（按10kV计算） 3.成套范围及双方责任 3.1.1成套范围为本工程热工设计范围内的所有热控仪表和设备。 3.1.2，其数量见相关附件。
3.2供方责任 3.2.1负责流量装置的结构及工艺设计与制造，附件成套供货。 3.2.2负责向需方提供成套设备的厂家设计文件、说明书、有关图纸和供货清单。 3.2.3负责向需方提供成套设备的有关技术文件和资料。 3.2.4负责保证成套范围内所有供货设备的质量，成套范围内设备出现的质量问题，由供方负责处理。 3.2.5负责设备出厂检验、调试、保管、发货及代办运输。 3.2.6负责协助设备在现场的开箱检查。 3.2.7负责提供安装指导，协助主要设备的调试。 3.2.8负责与设计院的配合，当个别设备型号进行调整时，应无条件对所供设备选型进行 4技术要求 4.1变送器 4.1.1供方提供的变送器应是以微处理器为基础的智能型，测量原理及制造工艺应具有三年以上成熟的应用经验的系列。并应至少达到下列性能： 二线制，使用24VDC电源，输出信号4～20mADC。 有双向远程数字通信能力，能通过手持智能终端对变送器进行诊断、查询、标定和重新组态，可在线调整，调整时在没有物理介质标定的情况下仍能满足的精度要求，调整期间对变送器的正常输出不造成任何干扰。 有自诊断功能，当有故障时可通过手持智能终端正确清晰地显示故障信息。 4.1.2根据所测的值而直接发出一个与被测量值成正比例的电气信号，该信号为DC4～20mA，以对应实际量程中0～100%的值。 4.1.3对“零”和“满量程”都能进行调整。零点的压缩和提高可以在0～80%的量程中自由定点。量程可以在100:1的范围内可调并对精度不产生影响。变送器设有统一的测试接口，以便连接电气测试设备。 4.1.4超压保护至少是设计压力满量程以上50%，变送器具有超压力条件下工作的能力，而不会直接影响原有的精度。 4.1.5变送器直接与液体接触的部件的材料能适用该种液体，防止出现腐蚀和侵蚀问题。与过程接头连接的尺寸为1/2NPT。 4.1.6连接线和端子符合现行的ANSI标准，所有端子都有永久性的标记，便于
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 2021版电缆桥架安装作业指导书
2021版电缆桥架安装作业指导书导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 编制依据 1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T5210.4-2009； 1.3《电力建设施工及验收技术规范》（热工自动化）2004版； 1.4《电力建设安全工作规程》第1部分：火力发电厂2002版； 二、作业任务 2.1工程概况及作业范围 塞山发电有限公司2×600MW级机组安装工程目前集控楼电子间夹层、汽机房、锅炉房等区域施工已基本完毕，现场具备电缆桥架安装的条件。 热控电缆桥架安装范围包括：山西华电西塞山发电有限公司2×600MW级机组A标段热控电缆桥架安装。 2.2工程量 3号机热控桥架安装主要工作量：
1.集控楼电子间夹层、汽机房、锅炉房桥架安装； 2.凝结水精处理等区域桥架安装； 以上区域热控桥架安装总量约二百吨。 三、作业准备及作业环境条件 3．1作业人员的资格要求、劳动力组织 序号 工种 人数 工作内容 负责人 1 技术员 1 负责安全技术交底，质量进度控制，一、二级验收张敏 2 热控安装工 5
电缆桥架技术要求 本技术要求是为了工程使用的电缆桥架所作出的要求。该要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准、国家标准的优质产品。 一、技术要求 （一）桥架技术要求 JB/T10216-2000 《电控配电用电缆桥架》 QB/T1453-92 电缆桥架 JB/T6743-93 户内户外钢制电缆桥架防腐环境技术要求 （二）各项技术要求 1、电缆桥架制作应符合JB/T10216-2000 《电控配电用电缆桥架》和CECS31：91 《钢制电缆桥架工程设计规范》。 2、槽式桥架的整体防护等级应不低于IP33。 3、桥架及附件采用国内大型钢厂的优质冷轧钢板制作（提供钢厂材质证明）。 4、桥架的厚度要求：200*100规格，钢板厚度为2.5毫米；500*200规格，钢板厚度为2.8毫米；800*200及以上规格，钢板厚度≥3.0毫米。 5、桥架表面采用热镀锌后仪表电缆桥架喷塑果绿色、动力电缆桥架喷塑国际灰，表面处理应均匀，无毛刺、过烧、挂灰、伤痕等缺陷。 6、桥架加工形成后，断面形状应端正、无扭曲、弯曲、裂纹、边缘毛刺等缺陷。 7、桥架的走线槽应光滑、平整、无损伤电缆绝缘的凸起和尖角。 8、所有焊缝应平滑、饱满，不应有气孔、夹渣、虚焊、咬边等缺陷。 9、所有桥架中梯形框槽口应向下焊接。 10、所有桥架（包括：直通、弯通、三通、四通）、盖板、连接片、螺栓等全部要求热镀锌。 11、镀锌层厚度≥65μm，镀锌层不应有剥离、起皮、气泡、花斑、凸起等现象，镀锌层不得露出金属基体。 12、桥架长度的极限偏差范围：当长度≥2米时，极限偏差为±4mm。 13、所采用板材应符合GB/T192、GB/T11253中的有关规定（偏差±0.15mm），桥架焊接应符合GB/T5117中有关规定，成套供应盖板，盖板厚度≥1.5mm。 14、连接片：桥架内外采用连接片双面固定，卖方需提供型号相符合、足量的桥架连接片、镀锌连接螺栓、螺帽等附件。
刘庄煤矿10KV变电所综合自动化系统技术规格书
I一般事项 1适用范围 本技术规格书在国投新集刘庄煤矿供电系统范围内适用。 2井下10KV电力保护监控系统建设目标 刘庄煤矿10KV电力监控系统的目标是：通过安装电力监控系统对井上、井下各个变电所开关设备进行遥测、遥控、遥信，实现高、低压供电系统监测、监控，在地面中心站就能全方位的监控地面、井下各变电所的各种情况，提高工作效率，真正实现变电车间无人值守。 II技术规格 1系统监控、测量范围 刘庄煤矿变电所综合自动化系统主要监控、测量范围如下表，但不限于此。 2系统结构 2.1刘庄煤矿10KV变电所采用微机型综合自动化系统，系统采用总线结构。目前刘庄煤矿需要接入综合自动化系统的井下10KV供电系统主要包括西区井下中央变电所、东区井下中央变电所、东区井下采区变电所。各10KV变电综合自动化系统由站级管理层、通信层、间隔层三部分设备组成（根据情况设置）。综合自动化系统先完成本所就地的运行管理(保护、控制、测量、通信等功能)，并可通过远动通道与调度端设备接口实现远动功能。系统应能够满足供电设备的管理任务一般性及特殊性要求。 目前井下10KV变电所概况：
系统示意图：
目前地面车间10KV变电所概况： 2.2站级管理层设备包括所内集中监控计算机、打印机和人机接口设备；通信层设备包括通信处理装置、通信切换装置、远程通信接口设备及所内通信网络；间隔层设备包括保护、测控及自动装置。 2.3间隔层设备单元通过与一次开关设备、电流互感器、电压互感器等设备接口完成保护、控制、数据采集，并通过间隔单元间的硬线连接完成所内安全联锁功能。间隔单元与站级管理层设备之间通过通信层设备进行数据交换，实现所内站级管理层设备的集中控制、监视、测量、自动控制、数据集中管理、远程通信及远程维护等综合自动化管理功能。间隔单元不应依赖于所内通信网，能独立完成本单元保护测控功能。整个系统应面向全所通盘考虑，合理配置间隔单元，充分利用系统资源，完成自动化综合测控管理功能。 2.4本地控制站设备，高压开关设备要适应综合自动化系统实现远动控制、所内集中控制、高压开关设备本体控制三级控制方式。所内重要的联动、闭锁功能由硬线接线实现，在通信处理设备上可通过软件实现联动闭锁功能，作为硬线闭锁的后备。 2.5本系统应具有与系统外其他智能单元接口的能力，且接口数量应满足本规格书“接口及责任”一节的要求，并做适当预留。具体接口方式应灵活多样。本系统供货商有义务负责与其他智能单元的互联，所提供通信规约应完全对用户开放，并能够适应其他供货商提供的智能单元的通信规约。 3系统主要功能要求 3.1通信层设备的主要功能 3.1.1与控制中心通信的功能 每个通信处理单元通过远程通信模块实现与控制中心系统的通信，完成通信规约的处理。系统应采取完善的防护措施，保证系统内外的隔离，防止将系统外部故障引入系统内部。 3.1.2当地维护功能
电缆及电缆桥架安装敷设规范
电缆及电缆桥架安装敷设标准 1范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 2引用标准 《建筑电气工程施工质量验收规范GB 50303-2002》 《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》 《高层民用建筑设计防火规范（GB50045-95）》。 3施工准备 3.1 材料要求： 3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。 3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。 3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。 3.1.5 电缆外观完好无损，无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。 3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。 3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。 3.2 主要机具： 3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
厦门嵩屿电厂#1#2炉烟气脱硝系统热控仪表安装工程 施 工 方 案
上海电气石川岛有限公司嵩屿电厂项目部 2006年3月25日 编制： 审核： 批准：
目录 1、工程概况 2、施工规范 3、施工前准备 4、主要施工方法及内容 5、安全注意事项 6、环保要求 7、OHS危险辨识与危险评价调查表
8、热控仪表施工进度表 1、工程概况 厦门嵩屿电厂2×300MW１#、２#锅炉烟气脱硝安装工程属于系统改造工程，其脱硝装置（SCR）主要降低空气中的Nox的浓度，提高人和植物的生存环境。 1.1工程范围 本工程为二台300MW机组，每台机组设置一套SCR脱硝装置。热控仪表安装工程主要包括氨区（新增）、SCR区内就地仪表安装、线管敷设、电缆敷设。氨区和SCR区的DCS系统安装在集控室内。SCR 区内热控仪表主要有烟气系统、工艺管道、烟气分析装置、UPS电源及现场一次仪表管和二次仪表管安装。烟气系统包括进出口烟道的Nox浓度分析装置、AT取样口装置安装，反应器出口压差装置和差压变送器安装（2台），进口烟道TE测点及热电偶安装，烟道出口NH3分析装置。工艺管道部分仪表包括孔板安装（喷氨格栅流量孔板24个）、流量变送器安装（NH3稀释空气流量变送器AB），差压变送器安装（氨/空气混合器入口氨气差压变送器AB）。氨气总管进口温度（TE8715）、压力变送器（PX8723）、就地压力表（PI8920）。氨/空气
混合器氨管二台控制阀和二台切断阀。风机出口空气管4台气动阀、2块就地压力表（PI9821、PI8922）、２只温度计（TI8961、TI8962）。蒸气管路３台电动阀、２个温度开关和２个压力开关。喷氨总管上２块就地压力表（PI8923、PI8924）。 1.2设计要求及说明 1.2.1 压力测量 氨管道上的压力变送器采用隔膜式一体变送气，隔膜材质不低于316L，反应器上的差压变送器安装在仪表箱内，变送器采用隔膜式带远传毛细管变送器，隔膜材质不低于316L，就地指示采用隔膜式压力表，在风机、泵出口加减震措施。 1.2.2温度测量 烟道上温度测量采用E分度铠装热电偶，法兰连接；管道上的温度测点采用热电阻，法兰连接。 1.2.3 流量测量 氨气流量采用差压变送器在管道的孔板节流装置上测量，变送器和节流孔板采用一体化隔膜式、带远传。 稀释空气流量采用差压变送器在管道的孔板节流装置上测量，变送器安装在带观察的仪表箱内且有远传功能。 1.2.4 调节阀 氨气调节阀采用不锈钢阀心，夹持式连接。 1.3 工程特点及难点 本工程系一期#1、#2炉烟气系统改造工程，施工工期短，场地
1. 编制依据 1）西北电力设计院及厂家相关资料图纸 2）府谷清水川低热值燃料资源综合利用项目2X300M电厂工程1#机组安装工程施工合同B标段）。3）府谷清水川低热值燃料资源综合利用项目2X300M电厂工程施工组织总设计。 4）《1号机组热控专业施工组织设计》U-TS-R 5）《工程建设标准强制性条文》（电力工程部分）建标[2006]102号 6）《防止电力生产重大事故的二十五项重点要求》 7）《火电施工质量检验及评定标准》（热工仪表及控制装置篇1998）； 8）《电力建设施工及佥收技术规范》第五？分热工自动化（DL/T5190.5-2004; 9）《电力建设安全工乍规程》第1部分：火力发电厂DL5009.1-2002 10）《电力建设施工及验收技术规范》（焊接篇）。 2. 工程概况 府谷清水川低热值燃料资源综合利用项目X 300M电厂工程位于陕西细俞林市府谷县境内，属府谷县清水乡，距现有冯家塔煤矿直线距离绚.5km距府谷县城约22km工程场地处在府谷规划的清＜川工业集中区内，东近温家峁村，西靠府准公路，交通较便利。本工程系新建电厂，不再考虑扩建条件。 本作业指导书仅适用B标段热控专业电缆桥架电缆槽盒、电缆竖井施工及保护管的施:，期中主要工乍量包括：锅炉侧电缆桥架、电缆竖井，汽机侧电缆桥架，除氧给水系统电缆桥架，空冷系统电缆桥架，凝结水经处理系统电缆桥架。 3. 施工应具备的条件 3.1.1 施工图纸已经过会审。 3.1.2施工作业指导书、任务单审批完毕。 3.1.3完成对施工人员的安全、技术交底，双方签字完毕 3.1.4物资供应部门材料采购完毕，并已经验收合格。 3.1.5 施工现场已具备施工条件。 3.1.6 施工所用的工器具准备齐全，计量器具检验合格。 3.1.7 施工现场清理整齐无安全隐患，运输道路畅通。 4工期要求及劳动力分配 4.1 工期要求：2012年12月03日至2013年01月20日
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式 四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷 漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数
