内墙抹灰空鼓开裂修补方案
(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
内墙抹灰空鼓开裂维修方案
空鼓开裂修补方案
1、确定空鼓开裂的具体位置，用粉笔画出切割线，切割线比空鼓开裂
部位宽出不少于100mm，
2、用切割机对划线部分进行切割，且周边切割成斜坡，禁止直接用锤
子打凿，防止对周边粉刷层的影响，造成二次空鼓；
3、切割后必须保证基层干净；
4、用建筑胶加水泥扫毛
5、粘贴玻纤网格布，喷雾水湿润；
6、用1；3水泥砂浆加水泥用量的0,5%建筑胶水进行修补；
7、洒水养护。
（墙体产生裂缝的主要原因；1，材料的自身收缩；2，温度产生变形；3，施工因素。预防墙体裂缝出现的方法除了在施工过程中严格按照相关技术规范中的要求施工外，还有设计及施工方面的技术措施。）
********* 墙面裂缝专项修补施工方案 编制： 审核： 审批： ***********有限公司 编制日期：2016年11月29日一、编制依据
1、设计图纸 2、混凝土结构工程施工质量验收规范- GB50204-2015 3、混凝土质量控制标准- GB50164-2011 4、建筑装饰装修工程质量验收规范- GB50210-2001 二、基本情况 ******B区1、2#楼于2016年6月30日交付业主使用，B3楼于11月18日交付业主使用，3栋楼交付标准：毛坯（墙面、顶面石膏腻子找平）。近期，3栋楼已正式开始通暖，陆续接到物业公司前台上报工程部反映业主房间（有装修完成的、有未开始装修）墙面出现局部裂缝，此问题在供暖前出现频率较低。项目安排相关人员进行了现场检查。检查结果主要有以下几种情况： 1、腻子找平层裂缝 原因分析：基层有浮灰、油污，找平层没有干透就遭遇温度、湿度变化，腻子会出现裂缝，裂缝成不规则裂缝。 2、水泥砂浆抹灰层裂缝（含施工洞口，出现频率较高） 原因分析：抹灰层和墙体基体黏合不紧密则会导致抹灰层空鼓、掉粉，造成墙体开裂。一般为规则裂缝。 3、隔墙板与一、二次结构交界处（出现频率较高）。 原因分析：隔墙板与一、二次结构之间挂200宽的耐碱网格布，石膏腻子找平。可能受温度环境、上下楼装修期间的扰动或预制隔墙板本身材料收缩或隔墙板与一、二次结构安装拼缝未挤出水泥浆，填充不实，导致接缝处出现裂缝，一般为沿一、二次结构交接处成垂直缝或者水缝。 三、处理方案 项目将该问题与原设计单位结构设计师进行沟通，以上问题对于结构安全和使用功能不会产生影响，属于无害裂缝。项目结合现场实际情况，编制相关处理方案如下： ①情况一处理方案： 首先将面层腻子及找平石膏铲除，基层处理后，重新批腻子，在墙面上用白乳胶贴一层白的确良布，利用纤维的张力，来保证面层的完成。 ②情况二处理方案： 空鼓切除→基层处理→贴灰饼(大面积空鼓需要)→墙面甩浆拉毛→抹底灰→挂耐碱玻纤网格布抹面灰→浇水养护。
内墙抹灰空鼓开裂专项修补方案 一、修补注意事项 1、空鼓及裂缝如在同一面墙上且距离较近（1㎡之内）发现多处有空鼓或裂缝可作为一个大面的空鼓维修。 2、空鼓大小≤100*100可mm可不进行处理，标记后待观察。 3、同墙面空鼓开裂超过3处的将整体返工处理。 二、修补方法 1、墙面抹灰层空鼓开裂处理： 当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。具体方法为：先将空鼓部分凿去（凿除范围为空鼓部位四周扩大100mm），四周凿成方块形或长方形，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮。处理时水泥采用M10干粉抹灰砂浆，严禁混用不同品种、不同强度等级的砂浆。 底层表面进行拉毛，拉毛处理完成后，将修补处周围100mm 范围内清理干净。修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。修补时，先在底面及四周刷素水泥浆一遍，然后分两次用M10干粉抹灰砂浆填补并槎平。 2、剪力墙、梁与砌体交接处空鼓开裂处理： 当剪力墙、梁与砌体交接处空鼓且裂缝过大时，先将开裂处抹灰层凿除，四周凿成方块形，清理基层，将松动、疏松、脱落的砂浆清除干净，在不同材料基体交接处的表面重新粘贴玻纤网格布，之后才采用素水泥浆的方法对墙面进行拉毛处理，待拉毛的水泥浆终凝
后，用水将墙面适当湿润，然后分两次用和原面层相同水泥砂浆填补并槎平。 当剪力墙、梁与砌体交接处没有空鼓且出现细小裂缝时，先将裂缝处四周切割成较整齐规则的平面，四周切割边切成向外约45°的斜口，宽度为沿裂缝两边各扩大100-150mm，只凿除面层，清除周围松动的砂浆，并用钢丝刷清理干净，然后用水湿润，然后挂纤维网格布，采用M10水泥砂浆修补抹平。 3、线管开槽处出现裂缝处理： 当线管开槽处出现裂缝时，由于线槽处裂缝较小，先将裂缝处四周切割成较整齐规则的平面，四周切割边切成向外约45°的斜口，宽度约2-3cm，剔除线管周围松动的砂浆，并用钢丝刷清理干净，然后用水湿润，采用M10水泥砂浆分两次修补抹平。 4、因砌体开裂引起的空鼓开裂处理 先将空鼓裂缝部分凿去（凿除范围为空鼓部位四周扩大100mm），四周凿成方块形或长方形，边缘凿成斜坡形。将砌体灰缝裂缝部位采用灌浆料注浆，待强度达到后底部清理干净打底挂网，分两次抹M10抹灰砂浆。 南通五建建设工程有限公司 港西新城项目部 2016年10月4日(赠送)
抹灰空鼓 一个非常普遍的问题就是剪力墙抹灰空鼓，这给我们带来了很大的损失。 剪力墙抹灰大面积空鼓
空鼓部分的剔除前应当先用粉笔将空鼓部位圈出，在用切割机沿线切割，这样不仅可以避免剔除过程中操作不当将原本不空鼓的地方变为空鼓，而且还可以提高工作效率。
这是剔除后的剪力墙表面，可以看出墙面相当光滑，而且水泥素浆也手脚不到位，这给抹灰空鼓创造了非常有理的条件。 剔除一定要将表面凿毛，增大混凝土与砂灰的粘接力。
之后便按照标准工艺进行墙面抹灰，具体操作操作如下： 一、工艺流程：墙面清理→浇水润湿→涂刷界面剂→吊垂直、抹灰饼冲筋→抹底层砂浆→抹罩面灰→养护 二、施工要点： 1、墙面清理：抹灰前检查砌筑墙体，对松动、灰浆不饱满的拼缝及梁，板下的顶头缝，用水泥砂浆填塞密实。将露于墙面的舌头灰刮净，凸出墙面不平整的部位剔凿平整，坑凹不平，砌块缺楞掉角，设备管线槽、脚手孔洞用1：3水泥砂浆整修密实、平顺。用吊线板检查墙体的垂直偏差及平整度，将抹灰基层处理完好。 墙面清理 2、浇水润湿：将墙面浮土清扫干净，分数遍浇水湿润。墙面应用细管自上而下浇水湿透，一般应在抹灰前一天进行(一天浇两次)，使抹灰层有良好的凝结硬化条件，浇水量以水分渗人砌块深度8～10mm为宜，且浇水宜在抹灰前一天进行，遇风干天气。抹灰时墙面仍干燥不湿，应再喷一遍水，但抹灰时墙面不显浮水以利砂浆强度增长，不出现空鼓、裂缝。
浇水湿润 3、涂刷界面剂：为保证混凝土与抹灰墙体结合牢固，特将混凝土墙体拉毛，用滚刷刷上一层1：1稀粥状水泥细砂浆（内掺20%的砼界面剂拌制），使其凝固在光滑的基层表面，养护48小时后用手掰不动为好。
临江苑（大源五期）安置房工程 东地块一标段 墙 地 面 空 鼓 开 裂 处 理 方 案 编制：职务技术负责人 审批：职务项目经理 日期：

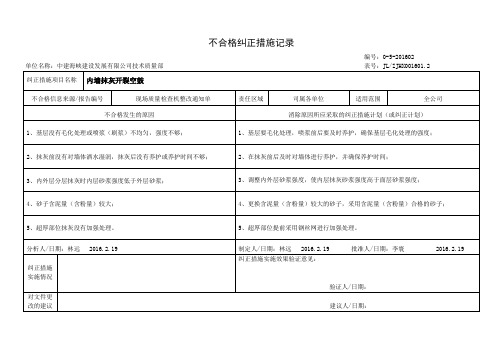

一、墙面抹灰工程空鼓开裂原因分析及处理方案 墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原因分析如下： 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行拉毛处理时，拉毛不到位，喷洒不均匀，且对拉毛后的墙面养护时间（应在终凝后浇水养护，直到水泥疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、安装施工队伍，在墙上开挖线槽，施工洞，填补不到位。 6、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除
此之外，砌体与砼各自收缩，形成裂缝。 7、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。 针对抹灰工程空鼓开裂常见原因，项目部将采取的修补措施如下： 1、墙面抹灰层空鼓开裂处理： 当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。具体方法为：先将空鼓部分凿去（凿除范围为空鼓部位四周扩大200mm），四周凿成方块形或圆形，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮处理时，底层表面进行拉毛，拉毛处理完成后，将修补处周围100mm 范围内清理干净。修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。修补时，先在底面及四周刷素水泥浆一遍，然后分两次用和原面层相同材料的1：2 水泥砂浆填补并槎平。 2、剪力墙、梁、柱与砌体交接处空鼓开裂处理： 当剪力墙、梁、柱与砌体交接处空鼓且裂缝过大时，先将开裂处抹灰层凿除，四周凿成方块形，清理基层，将松动、疏松、脱落的砂浆清除干净，在不同材料基体交接处的表面重新粘贴钢丝网，之后才采用素水泥浆的方法对墙面进行拉毛处理，待拉毛的水泥浆终凝后，用水将墙面适当湿润，然后分两次用和原面层相同材料的1：2 水泥砂浆填补并槎平。 当剪力墙、梁、柱与砌体交接处没有空鼓且出现细小裂缝时，
伟业上城3号院 内 外 墙 抹 灰 > 施 工 方 案 编制 - 审批 河南筑铂建筑工程有限公司 2020年5月7日
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工准备 (3) 1. 材料准备 (3) 2.机具准备 (3) 3.技术准备 (4) 4.其他准备 (4) 四、内墙抹灰施工工艺 (4) 1.操作工艺流程 (4) 2.基层处理 (4) 3.贴金属网 (4) 4.墙面浇水 (5) 5.找规矩 (5) 6.做灰饼、设置标筋 (5) 7.抹底灰 (5) 8.抹罩面灰 (5) 9.预留孔洞、配电箱、槽、盒修正 (6) 五、外墙抹灰施工工艺 (6) 1.操作工艺流程 (6) 2、基层处理 (6) 3.贴金属网 (6) 4、吊垂直、套方、找规矩、贴灰饼 (6) 5、抹底层砂浆 (6) 6、抹面层砂浆 (7) 7、养护 (7) 六、细部做法 (7) 七、空鼓开裂处理措施 (8) 1.原因分析 (8) 2.修补措施 (8) 七、施工管理措施 (9) 八、质量及验收标准 (10) 九、成品保护 (11) 十、安全事项 (11) 十一、文明施工 (11)
一、编制依据 二、工程概况 本方案包含室内外抹灰与公共部分抹灰，功能不同，做法各不相同，详见下表：
三、施工准备 1. 材料准备 本工程采用商品预拌砂浆。必须按照设计要求严格控制砂浆中的水泥、砂、掺合料的配合比，砂浆使用前必须做试验工作，并且提供试验结果，试验合格方可使用。 拌合用水：拌制砂浆应采用不含有害物质的洁净水。 砂浆水灰比不大于，砂浆稠度7～9cm。砂浆必须具有良好的和易性，气温较高时可适当提高。 2.机具准备 预拌砂浆罐1个，小型翻斗车。 主要工具：木抹子、铁抹子、钢皮抹子、木杠、托线板、靠尺、卷尺、筛子、刷子和灰筒等。 3.技术准备 抹灰前熟悉图纸，做好抹灰样板间，经检查鉴定达到标准再正式抹灰。
墙面抹灰空鼓开裂修补方 案 Prepared on 22 November 2020
xxxxxxxx工程 墙面抹灰空鼓开裂处理方案 编制单位： xxxxxx股份有限公司xxxxxx项目部 编制人： 审批人： 编制日期：二〇一四年十二月十日 墙面抹灰空鼓开裂的处理方案 一、成因分析 墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原因分析如下： 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。
2、在对砼墙面进行拉毛处理时，拉毛不到位，喷洒不均匀，且对拉毛后的墙面养护时间（应在终凝后浇水养护，直到水泥疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、安装施工队伍，在墙上开挖线槽，施工洞，填补不到位。 6、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。 7、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。 二、整改处理方案 针对抹灰工程空鼓开裂常见原因，项目部将采取的修补措施如下： 1、墙面抹灰层空鼓开裂处理： 当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。具体方法为：先使用无齿锯对空鼓部分进行四周凿成方块形或圆形等规矩切割，然后将空鼓部分抹灰层凿去（凿除范围为空鼓部位四周扩大100mm），并用
目录
第一章编制说明与依据 1、编制说明 佳兆业西城广场1#、2#、3#、4#、5#楼及一标段地下室工程住宅户内地坪原交楼标准定为20厚1：2水泥砂浆找平层，原浆压光。考虑到后期避免空鼓开裂，部分楼层采用30厚C20细石混凝土进行砼浇筑。 现局部房建地坪出现空鼓开裂现象，需要进行维修，为了给业主交出合格、满意的工程，在全面深入、细致地学习设计图纸，结合本企业同类工程施工经验或技术资料以及社会已解决类似案例，编制本施工方案 2、编制依据 1、甲方提供的本工程部分有关设计施工图纸。 2、有关现行规范 《建筑工程施工质量验收统一标准》（GB 50300－2013） 《建筑地面工程施工质量验收规范》（GB 50209－2010） 《屋面工程施工质量验收规范》（GB 50207－2012） 《民用建筑工程室内环境污染控制规范》（GB 50325－2014） 3、本企业同类工程施工经验或技术资料。 第二章工程概况 1、工程基本情况
2、工程内容 佳兆业西城广场1#、2#、3#、4#、5#楼及一标段地下室工程所有地坪修补及维护工作。 第三章地坪空鼓开裂修补方法 施工工序： 切除空鼓开裂位置→基层处理→洒水湿润→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护→地坪胶浆满批 切除空鼓开裂位置：先将地坪空鼓开裂位置查找出来，用粉笔画出切割线，切割线比空鼓开裂部位宽出不少于100mm。切割线必须整洁规范，做成长方形或正方形，用切割机切除。 基层处理：先将基层上的灰尘扫掉，用钢丝刷和錾子刷净、剔掉灰浆皮的灰渣层，用10%的火碱水溶液刷掉基层上的油污，并用清水及时将减液冲净。 洒水湿润：用喷壶将地面基层均匀洒水一遍。 搅拌砂浆：水泥砂浆的体积比宜为1﹕2（水泥﹕砂），其稠度不应大于35mm，强度等级不应小于M15。为了控制加水量，应使用搅拌机搅拌均匀，颜色一致。 刷水泥浆结合层：在铺设水泥砂浆以前；应涂刷水泥浆一层，其水
关于信阳恒大名都3、4#楼墙面空鼓开裂的处理方案 信阳恒大名都3#楼31-32层、4#楼18-32层部分墙面出现空鼓开裂现象，墙面空鼓主要存在于剪力墙抹灰处，墙面抹灰裂缝主要存在于梁底与砌体墙交接处和墙面线管开线槽处。为更好地指导项目施工，避免类似情况的再次发生，特编写此处理方案。 原因分析 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生
拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、拌和使用的砂浆配合比不正确，或砌块破损、断裂。砂浆的配合比达不到设计要求时，砂浆的粘结力与强度不够，抹灰层与墙面粘结不紧密而导致空鼓；若砌块破损、断裂时，砌体墙本身有缝隙而导致抹灰面出现空鼓或裂缝。 6、安装施工队伍，在墙上开挖线槽，施工洞，且填补方法不当。 7、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。 8、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。 修补措施 1、墙面抹灰层空鼓开裂处理： 当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。具体方法为：先将空鼓部分凿去，四周凿成方块形或圆形，并凿进结合良好处30～50mm，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮处理时，水泥采用硅酸盐水泥，严禁混用不同品种、不同强度等级的水泥，砂采用中、粗砂，过8mm孔径筛子，含泥量不大于3%。底层表面适当凿毛或毛化，凿好或毛化后，将修补处周围100mm 范围内清理干净。修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。修补时，先在底面及四周刷
左岭新镇四期还建社区 1-1#~1-7#楼、1#~3#配电房、1#开闭所及1#地下室墙面抹灰空鼓开裂的处理方案 编制人： 审核人： 审批人： 武汉鼎吉建筑工程有限责任公司 2017年4月20日
目录 一、工程综合概况 (1) 二、成因分析 (2) 三、整改处理方案 (3) 1、墙面抹灰层空鼓开裂处理： (3) 2、剪力墙、梁、柱与砌体交接处空鼓开裂处理： (4) 3、线管开槽处出现裂缝处理： (5)
一、工程综合概况 工程名称：左岭新镇四期还建社区1-1#~1-7#楼、1#~3#配电房、 1#开闭所及1#地下室 建设单位：武汉左岭新城开发投资有限公司 设计单位：武汉和创建筑工程设计有限公司 监理单位：湖北天慧工程咨询有限公司 施工单位：武汉鼎吉建筑工程有限责任公司 建设地点：武汉市东湖高新区左岭新城科技二路与卸甲路交汇处 本工程由四栋34层住宅楼、两栋25层住宅楼及附属一层商业裙楼、一栋27层楼及四个配电房和一个1层满铺地下室(作为车库、设备用房)组成。其中1-1#楼地上34层，标准层层高为,建筑面积，建筑高度；1-2#楼地上25层，标准层层高为,建筑面积，建筑高度；1-3#楼地上27层，标准层层高为,建筑面积，建筑高度；1-4#楼地上34层，标准层层高为,建筑面积，建筑高度；1-5#楼地上25层，标准层层高为,建筑面积，建筑高度；1-6#楼地上34层，标准层层高为,建筑面积，建筑高度；1-7#楼地上34层，标准层层高为,建筑面积，建筑高度；满铺地下室为地下一层，层高为米（局部米，主楼部位地下室层高米（6#楼部位为6米）。 二、成因分析 墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原
金地三千府二期工程墙 面 抹 灰 空 鼓 开 裂 处 理 方 案 湖南建工集团
金地三千府项目部 2013年9月5日 关于金地三千府墙面抹灰空鼓开裂的处理方案 原因分墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的 析如下： 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面， 当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行拉毛处理时，拉毛不到位，喷洒不均匀，且对拉毛后的墙面养护时间（应在终凝后浇水养护，直到水泥疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。
5、安装施工队伍，在墙上开挖线槽，施工洞，填补不到位。 6、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构 造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。 7、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。 针对抹灰工程空鼓开裂常见原因，项目部将采取的修补措施如下： 1、墙面抹灰层空鼓开裂处理： 具体方法抹灰空鼓处只能作返工处理。当抹灰施工后发生空鼓时，为：先将空鼓部分凿去（凿除范围为空鼓部位四周扩大100mm），四周凿成方块形或圆形，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮处理时，水泥采用硅酸盐水泥，严禁混用不同品种、不同强度等级的水泥，砂采用中、粗砂，过8mm孔径筛子，含泥量不大于3%。底层表面进行拉毛，拉毛处理完成后，将修补处周围100mm 范围内清理干净。修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。修补时，先在底面及四周刷素水泥浆一遍，然后分两次用和原面层相同材料的1：2 水泥砂浆填补并槎平。 2、剪力墙、梁、柱与砌体交接处空鼓开裂处理： 当剪力墙、梁、柱与砌体交接处空鼓且裂缝过大时，先将开 裂处抹灰层凿除，四周凿成方块形，清理基层，将松动、疏松、
一、工程概况 东莞市万科·金域松湖花园7、8、21、22号楼及2号地下室（北）工程位于东莞市松山湖科技产业园工业北四路2号，本工程总建筑面积74193.98M2，地下一层，地上25层组成。其中2号地下室一层，7、8、21、22#楼为高层建筑。 7#楼建筑高度77.00M，建筑主体25层，框剪结构，钢筋砼平屋面。 8#楼建筑高度77.00M，建筑主体25层，框剪结构，钢筋砼平屋面。 21#楼建筑高度77.00M，建筑主体25层，框剪结构，钢筋砼平屋面。 22#楼建筑高度77.00M，建筑主体25层，框剪结构，钢筋砼平屋面。 二、工程目标 质量目标确保东莞优良样板工程，争创广东省优良样板工程 安全、文明施工目标 确保东莞市安全生产、文明施工优良样板（“双优”）工地，争创广东省安全生产、文明施工优良样板（“双优”）工地
1.2编制依据 《万科工程统一技术标准（第二版）》 GB/T50326-2006 建设工程项目管理规范 GB50026-2007 工程测量规范 GB50300-2001 建筑工程施工质量验收统一标准 GB50210-2001 建筑装饰装修工程质量验收规范 1.3施工条件 按施工组织设计《总平面图》指定位置布置现场搅拌站、堆放材料，水源从就近的临时水源接取，电源从就近的临时电箱接取。 雨后检查或内外墙抹灰已施工完成，施工单位自检自查，通过敲击墙壁，目测法发现空鼓、裂缝。及淋水试验后经返修班统计的空鼓裂缝，进行修补。 第二章施工总体安排 2.1施工准备 2.1.1修补前准备 按照质量员、返修班在墙面标注的修补标识进行逐层查找、修补。2.1.2人员准备 工种人数备注 施工员 2 瓦工10人修补裂缝
楼板裂纹修补施工方案 一、砼裂缝灌浆修补 建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。鉴于工程中裂缝宽度多为0.2mm～1.0mm之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。 施工前，先进行密封水试验，确定裂缝走向与位置。再清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。 二、灌浆前对缝隙进行处理 1、表面处理法：对于混凝土构件上较细（小于0.3mm）的缝隙， 可采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。 三、灌浆嘴（盒、泵）设置 1、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm 时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。 2、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环 氧胶泥将灌浆的进浆口骑缝粘贴在预定位置上。 3、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层
环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。 4、裂缝封闭厚应进行压气试漏，检查密闭效果。试漏需待封缝胶泥 有一定强度时进行。试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。 四、浆液配制及灌浆 1、浆液配置应按照材料的使用配制方法进行。浆液一次配备数量， 需以浆液的凝固时间及进浆速度来确定。 2、灌浆根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆，在 一条裂缝上灌浆可由一端到另一端。 3、灌浆时压力应逐渐升高，防止骤然加压，达到规定压力后，保 持压力稳定，以满足灌浆要求，待下一个排气孔出浆时立即停止对灌浆泵的压力。 4、待缝内浆液达到初凝而不外流时，可拆下灌浆嘴，再用环氧树 脂胶泥的灌浆液把灌浆嘴处抹平封口。 5、灌浆结束后，应检查补强效果和质量，发现缺陷应及时补救， 确保工程质量。 五、注意事项 1、在施工过程中，封缝工序是极为关键的步骤，务必确保质量。 封缝和粘底座是一项细致的工作，稍有不慎，哪怕只有针眼大的小孔没有封严，导致漏浆现象，则灌浆工作无法顺利进行。要及
空鼓开裂修补方案集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
关于信阳恒大名都3、4#楼墙面空鼓开裂的处理方案 信阳恒大名都3#楼31-32层、4#楼18-32层部分墙面出现空鼓开裂现象，墙面空鼓主要存在于剪力墙抹灰处，墙面抹灰裂缝主要存在于梁底与砌体墙交接处和墙面线管开线槽处。为更好地指导项目施工，避免类似情况的再次发生，特编写此处理方案。 原因分析 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、拌和使用的砂浆配合比不正确，或砌块破损、断裂。砂浆的配合比达不到设计要求时，砂浆的粘结力与强度不够，抹灰层与墙面粘结不紧密而导致空鼓；若砌块破损、断裂时，砌体墙本身有缝隙而导致抹灰面出现空鼓或裂缝。 6、安装施工队伍，在墙上开挖线槽，施工洞，且填补方法不当。
目录 一、工程概况 (1) 二、编制依据 (1) 三、原因分析及处理措施 (1) 1、原因分析： (1) 1.1、粉刷产生空鼓的情况 (1) 1.2、抹灰产生开裂、空鼓的多种原因 (1) 2、处理措施： (1) 2.1、防止粉刷空鼓的措施 (1) 2.2、粉刷施工中应注意的事项 (1) 3、墙面开裂、空鼓整改措施 (1) 四、现场控制措施 (1)
一、工程概况 本工程位于市越城区，东北向为西站，北临绍线，西北向为福全镇。项目占地面积85385㎡，建筑总面积274487㎡。地上建筑面积213462㎡，地下建筑面积61025㎡；其中人防区11002m2,非人防区49501m2.本工程共设21个单体。 1、±0.000以上墙体及非人防区地下室均采用蒸压加气混凝土砌块（外墙采用B07、A5.0，墙采用B06、A3.5），采用专用粘结剂砌筑。 2、人防区±0.000以下上墙体采用MU10混凝土空心砖、M10水泥砂浆(预拌砂浆)砌筑；外墙基层采用1:3水泥砂浆找平，墙采用20厚1:1.4混合砂浆，外墙不同材质交界处敷设热镀锌钢丝网片，压入砂浆表面，宽度600mm,墙不同材质交界处挂600宽网格布。 本工程体量大、工期紧迫，在抹灰工程中出现开裂、空鼓在所难免，现编制专项处理案，指导本工程对抹灰出现开裂、空鼓现象的技术处理以及对抹灰工程施工中对产生开裂、空鼓的预防。 二、编制依据 1、曦之湖花园项目工程施工图 2、施工组织设计 3、建设单位所下发的指令及工作联系函 4、砌体工程施工质量验收规GB50203-2011 5、建筑装饰装修工程质量验收规GB50210-2001 三、原因分析及处理措施 1、原因分析： 1.1、粉刷产生空鼓的情况
目录 一、工程简介 (2) 二、防空鼓、开裂施工措施 (2)
防空鼓、开裂施工方案 一、工程简介 武汉金地·格林小城2工程，一标段包括1#塔楼及其裙楼、5#塔楼、6#塔楼，三标段包括9#塔楼、10#塔楼。均属于现浇钢筋混凝土剪力墙结构，共用地下室1层。其中1#、9#、10#塔楼地上33层，5#楼地上31层，6#楼地上32层，标准层层高：2.90m，建筑总高度：98.1m。总建面积为107537m2。 二、防空鼓、开裂施工措施 （一）砌体工程 1、砌体材料采购时提前订货，进场时要满足28天龄期；现场做好防雨淋措施； 2、砌筑前应按照设计要求，做好砂浆配合比，施工中严格按配合比集中拌制砂浆，并做砂浆试块强度试验。 3、砌筑墙体时，应预先绘制砌块排列图，必须根据砌块尺寸和垂直灰缝的宽度和水平灰缝的厚度计算砌块砌筑皮数和排数，以保证砌体的尺寸，顶部留出180～220mm高范围用于顶砖，底部200mm高度范围应采用专用的打底砖，不得采用空心砌块打底； 4、墙体分3次砌筑，底层至少3皮灰砂砖，中间加气砼块1次砌筑，顶层灰砂砖斜砌顶砖。内、外墙面随砌随勾缝。 5、轻质砌块填充墙应沿墙高每隔500mm与柱或承重墙内预埋的2ф6钢筋拉接，钢筋伸入填充墙内长度不应小于700mm。加气砌块填充墙柱的承重墙交接处应沿墙高每隔1m设置2ф6拉接筋，伸入填充墙内不得小于700mm。 6、填充墙砌至拉接筋部位时，将拉接筋调直，平铺在墙身上，然后铺灰砌墙；严禁把拉接筋折断或未进入墙体灰缝中。 7、填充墙砌完后，砌体还将有一定的变形，因此要求填充墙砌到梁、

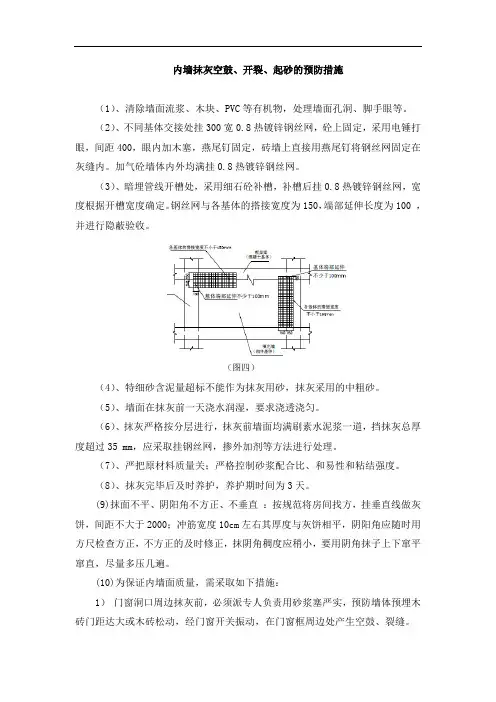

板底留一定的空隙，7d后再用侧砖斜砌挤紧，其倾斜度为600左右，砌筑砂浆要饱满。另外，在填充墙与柱、梁、板结合处须用砂浆嵌缝，这样使填充墙与梁、板、柱结合紧密，不易开裂。 8、圈梁、构造柱严格按抗震规范设置和制作，对小于100mm的门垛改为构造柱。 9、砌体开槽时，应待顶砖砌完3天后进行，用切割机切割开槽，严禁用钢钻凿槽，以免将墙体松动或将墙体敲破。 （二）墙体抹灰工程 1、抹灰前，不同材料交界处、户内门垛处、后埋线管处、墙面开关插座处均需铺设玻纤网，玻纤网应绷紧挂牢，玻纤网伸入两种材料内各至少150mm，用水泥浆固定； 2、抹灰前并应检查墙面平整度，尤其是加气砌块，应把凸出墙面较大处铲平，修补脚手眼和其他孔洞，镶嵌密实；凹进墙面较大处、砌块缺损部位或深度过大的缝隙，应提前用水泥砂浆分层修补平整，以免局部抹灰过厚，造成干缩裂缝或局部起壳。加气砌块抹灰前应对基层表面进行处理，刷一道801胶溶液（配合比为108胶水：水=1：4）或其他界面剂。处理后应随即进行刮糙。 3、抹灰前，对砌块墙面的污斑、油渍、尘土等污物，应用钢丝刷、竹扫帚或其他工具清理干净。加气砌块应在应在抹灰前提前1～2d浇水使其湿润，抹灰时再浇水湿润一遍。 4、控制抹灰层厚度。底层刮糙不宜太厚，一般控制在10mm以内。中层厚度控制在5mm左右，并尽量做到厚度均匀、表面平整。面层视面层材料而定，一般厚度控制在2～5mm内。
墙面抹灰空鼓开裂修补 方案 标准化管理部编码-[99968T-6889628-J68568-1689N]
左岭新镇四期还建社区 1-1#~1-7#楼、1#~3#配电房、1#开闭所及1#地下室墙面抹灰空鼓开裂的处理方案 编制人： 审核人： 审批人： 武汉鼎吉建筑工程有限责任公司 2017年4月20日 目录
一、工程综合概况 工程名称：左岭新镇四期还建社区1-1#~1-7#楼、1#~3#配电房、 1#开闭所及1#地下室 建设单位：武汉左岭新城开发投资有限公司 设计单位：武汉和创建筑工程设计有限公司 监理单位：湖北天慧工程咨询有限公司 施工单位：武汉鼎吉建筑工程有限责任公司 建设地点：武汉市东湖高新区左岭新城科技二路与卸甲路交汇处 本工程由四栋34层住宅楼、两栋25层住宅楼及附属一层商业裙楼、一栋27层楼及四个配电房和一个1层满铺地下室(作为车库、设备用房)组成。其中1-1#楼地上34层，标准层层高为,建筑面积，建筑高度；1-2#楼地上25层，标准层层高为,建筑面积，建筑高度；1-3#楼地上27层，标准层层高为,建筑面积，建筑高度；1-4#楼地上34层，标准层层高为,建筑面积，建筑高度；1-5#楼地上25层，标准层层高为,建筑面积，建筑高度；1-6#楼地上34层，标准层层高为,建筑面积，建筑高度；1-7#楼地上34层，标准层层高为,建筑面积，建筑高度；满铺地下室为地下一层，层高为米（局部米，主楼部位地下室层高米（6#楼部位为6米）。 二、成因分析 墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原因分析如下：
1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、工人抹灰施工操作方法不当、抹灰时，一些工人没有按交底施工，基层偏差太大，一次抹灰层过厚，没有分层分遍进行粉刷，砂浆较重易产生侧倾力，与基层粘结不牢剥离基层，及砂浆干缩过大，易产生空鼓和开裂；底层灰太干未经处理就跟着抹中层灰，底层灰很快就把砂浆中水分吸干，造成与底层灰粘结不牢易产生空鼓现象。 4、水分比例过高或过低，过高则水灰比过大，造成砂浆稠度下降，粘结力很差，粘不住，易往下掉，过低则砂浆太稠，施工操作困难，因水泥水化热过程中需要大量水份，砂浆太稠则砂浆中水份太少无法满足水泥充分水化热的需要，因而砂浆的强度无法达到设计强度需要，与基层粘结牢固程度降低，易产生空鼓；
环氧树脂裂缝修补施工 方案 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
楼板裂纹修补施工方案 一、砼裂缝灌浆修补 建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。鉴于工程中裂缝宽度多为～之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。 施工前，先进行密封水试验，确定裂缝走向与位置。再清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。 二、灌浆前对缝隙进行处理 1、表面处理法：对于混凝土构件上较细（小于）的缝隙，可采用毛刷或钢丝刷 等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。 三、灌浆嘴（盒、泵）设置 1、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm时埋设的灌 浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。 2、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将灌浆 的进浆口骑缝粘贴在预定位置上。 3、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层环氧树脂基 夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
4、裂缝封闭厚应进行压气试漏，检查密闭效果。试漏需待封缝胶泥有一定强度 时进行。试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。 四、浆液配制及灌浆 1、浆液配置应按照材料的使用配制方法进行。浆液一次配备数量，需以浆液 的凝固时间及进浆速度来确定。 2、灌浆根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆，在一条裂缝上 灌浆可由一端到另一端。 3、灌浆时压力应逐渐升高，防止骤然加压，达到规定压力后，保持压力稳 定，以满足灌浆要求，待下一个排气孔出浆时立即停止对灌浆泵的压力。 4、待缝内浆液达到初凝而不外流时，可拆下灌浆嘴，再用环氧树脂胶泥的灌 浆液把灌浆嘴处抹平封口。 5、灌浆结束后，应检查补强效果和质量，发现缺陷应及时补救，确保工程质 量。 五、注意事项 1、在施工过程中，封缝工序是极为关键的步骤，务必确保质量。封缝和粘底 座是一项细致的工作，稍有不慎，哪怕只有针眼大的小孔没有封严，导致漏浆现象，则灌浆工作无法顺利进行。要及时封堵漏浆部位，在树脂尚未初凝前继续完成灌浆工作。 2、大多数裂缝的进浆量超过理论量的5～10倍以上，主要是砼内部不实所 致，异常情况应查明原因后处理。如楼板灌缝时，未拆除楼面下的疏松焦渣垫层，导致吃胶量很大，后来把结构板面露出封闭，再进行灌浆。
墙面抹灰空鼓开裂修补方案 (总4页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
金地三千府二期工程 墙 面 抹 灰 空 鼓 开 裂 处 理 方 案 湖南建工集团 金地三千府项目部 2013年9月5日 关于金地三千府墙面抹灰空鼓开裂的处理方案 墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原因分析如下：
1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行拉毛处理时，拉毛不到位，喷洒不均匀，且对拉毛后的墙面养护时间（应在终凝后浇水养护，直到水泥疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、安装施工队伍，在墙上开挖线槽，施工洞，填补不到位。 6、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。
抹灰修补方案
中海国际社区B1-2地块工程 抹 灰 修 补 方 案 编制人：陈传平 审核人：孙方 编制单位：中厦建设集团有限公司编制日期： 3月
目录 一、工程概况 (4) 二、编制依据 (4) 三、原因分析及处理措施 (5) 1、原因分析： (5) 2、处理措施： (8) 3、墙面开裂、空鼓整改措施 (12) 四、现场控制措施 (12)
一、工程概况 本工程为中海国际社区项目B1-2地块51-58#楼及地下室建安主包工程（以下简称本工程）。本工程位于南京市江宁区，麒麟创新科技园核心区内，总用地面积约2.75万平方米，地上总建筑面积6.87万平方米，地下约1.97万平方米。本工程的结构类型为现浇剪力墙结构。 本工程51#、52#、54#、56#18层，53#、55#17层，57#25层，58#32层，地下一层非人防车库、人防车库及一层和两层的商业用房。 外墙及、分户隔墙及有水房间采用页岩砖，其它部位采用加气砼室，内抹灰水泥砂浆厚度为15-20mm，外墙抹灰采用水泥砂浆,抹灰层厚度20mm,分两次成活。外墙底糙为12mm厚成品水泥砂浆，面层8mm厚成品水泥砂浆。 本工程体量大、工期紧迫，在抹灰工程中出现开裂、空鼓在所难免，现编制专项处理方案，指导本工程对抹灰出现开裂、空鼓现象的技术处理以及对抹灰工程施工中对产生开裂、空鼓的预防。 二、编制依据 1、中海国际社区B1-2地块项目工程施工图 2、施工组织设计
3、建设单位所下发的指令及工作联系函 4、砌体工程施工质量验收规范GB50203- 5、建筑装饰装修工程质量验收规范GB50210- 三、原因分析及处理措施 1、原因分析： 1.1、粉刷产生空鼓的情况 当在砌体墙或混凝土剪力墙上粉刷施工时，随着水化反应的开始，水泥砂浆开始硬化并提高强度，但干缩和硬化过程中的收缩也伴随出现；在水泥硬化过程中，水泥砂浆固定在粉刷基层面上依靠的是相互之间的粘结力，粘结力制约收缩力，在粘结面上产生剪切力。在粉刷的初期，收缩力小，粘结面上的剪应力小于粘结面的抗剪强度，因此不出现空鼓；随着时间的推移，粉刷层的收缩不断扩大，若局部出现剪应力大于抗剪强度时，空鼓便随之发生。 1.2、抹灰产生开裂、空鼓的多种原因 抹灰层产生开裂、空鼓有多种原因，主要是基层处理不当，砂浆用料比例不恰当，以及结构不合理，原材料不合格（如水泥过期），施工操作不当，后期养护。 1.2.1基层处理不当 （1）抹灰基层如过于干燥，则砂浆中的水份很快就会被基层吸收，影响粘结力；
