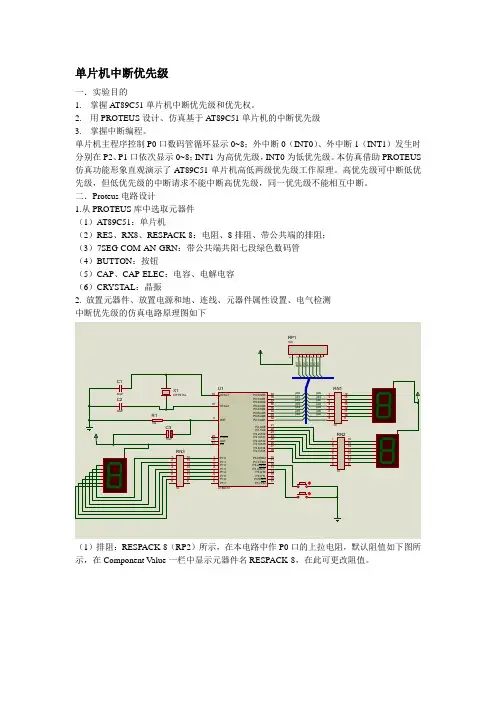

实验四单片机中断优先级实验
一、实验目的
1.理解AT89C51单片机中断优先级和优先权。
2.用PROTEUS设计、仿真基于AT89C51单片机的中断优先级实验。
3.掌握中断编程。
4.掌握发光二极管的控制方法。
二、实验要求
单片机主程序控制P0口数码管循环显示0~8；外中断（INT0）、外中断（INT1）发生时分别在P2、P1口依次显示0~8；INT1为高优先级，INT0为低优先级。
三、电路设计
1.从
①
②RES、
③
④CAP、CAP-ELEC：电容、电解电容；
⑤CRYSTAL：晶振；
⑥BUTTON：按钮。
2.放置元器件
3.放置电源和地
4.连线
5.元器件属性设置
6.电气检测
四、源程序设计、生成目标代码文件
1.流程图
2.源程序设计
通过菜单“source→Add/Remove Source Files…”新建源程序文件：。
通过菜单“source→”，打开PROTEUS提供的文本编辑器SRCEDIT，在其中编辑源程序。
程序编辑好后，单击按钮存入文件。
3.源程序编译汇编、生成目标代码文件
通过菜单“source→Build All”编译汇编源程序，生成目标代码文件。若编译失败，可对程序进行修改调试直至汇编成功。
五、PROTEUS仿真
1.加载目标代码文件
2.全速仿真
单击按钮，启动仿真。
(1)低优先级INT0中断主程序：当主程序运行时，单片机控制与P0口相接的数码管循环显示1~8；而P1、P2口的数码管不显示。当前主程序控制P0口显示“8”的时刻单击“低优先级输入”按钮，触发INT0如图所示，INT0服务程序控制P2口依次显示1~8，当前显示“2”。
(2)高优先级INT1中断低优先级INT0；在上一步的基础上，即主程序被INT0中断在P0口输出“8”，而在INT0服务程序在P2口输出“2”的时刻，单击“高优先级输入”按钮，触发高优先级INT1，所在INT0被中断在显示“2”，INT1服务程序控制P1口依次显示1~8。
3.仿真调试
六、思考题：
1.说明单片机中共有哪几种中断，它们的默认优先级是什么
2.怎样修改中断优先级例如在本实验中要使TIMER1成为优先级最高的中断，该怎么处理
实验六8259中断控制器实验 6.1 实验目的 (1) 学习中断控制器8259的工作原理。 (2) 掌握可编程控制器8259的应用编程方法。 6.2 实验设备 PC微机一台、TD-PIT+实验系统一套。 6.3 实验内容 1. 单中断应用实验 (1)编写中断处理程序，利用PC机给实验系统分配的中断线，使用单次脉冲单元的KK1+按键模拟中断源，每次PC机响应中断请求，在显示器上显示一个字符。 (2)编写中断处理程序，利用PC机给实验系统分配的中断线，使用单次脉冲单元的KK1+按键模拟中断源，每次PC机响应中断请求，在显示器上显示“Hello”，中断5次后退出。 2．扩展多中断源实验 利用实验平台上8259控制器对扩展系统总线上的中断线INTR进行扩展。编写程序对8259控制器的IR0和IR1中断请求进行处理。 6.4 实验原理 1. 8259控制器的介绍 中断控制器8259A是Intel公司专为控制优先级中断而设计开发的芯片。它将中断源优先级排队、辨别中断源以及提供中断矢量的电路集于一片中，因此无需附加任何电路，只需对8259A进行编程，就可以管理8级中断，并选择优先模式和中断请求方式，即中断结构可以由用户编程来设定。同时，在不需增加其他电路的情况下，通过多片8259A的级连，能构成多达64级的矢量中断系统。它的管理功能包括：1）记录各级中断源请求，2）判别优先级，确定是否响应和响应哪一级中断，3）响应中断时，向CPU传送中断类型号。8259A的内部结构和引脚如图6-1所示。 8259A的命令共有7个，一类是初始化命令字，另一类是操作命令。8259A的编程就是根据应用需要将初始化命令字ICW1-ICW4和操作命令字OCW1-OCW3分别写入初始化命令寄存器组和操作命令寄存器组。ICW1-ICW4各命令字格式如图6-2所示，
实验四单片机中断优先级实验 一、实验目的 1.理解AT89C51单片机中断优先级和优先权。 2.用PROTEUS设计、仿真基于AT89C51单片机的中断优先级实验。 3.掌握中断编程。 4.掌握发光二极管的控制方法。 二、实验要求 单片机主程序控制P0口数码管循环显示0~8；外中断（INT0）、外中断（INT1）发生时分别在P2、P1口依次显示0~8；INT1为高优先级，INT0为低优先级。 三、电路设计 1.从 ① ②RES、 ③ ④CAP、CAP-ELEC：电容、电解电容； ⑤CRYSTAL：晶振； ⑥BUTTON：按钮。 2.放置元器件 3.放置电源和地 4.连线 5.元器件属性设置 6.电气检测 四、源程序设计、生成目标代码文件 1.流程图 2.源程序设计
通过菜单“source→Add/Remove Source Files…”新建源程序文件：。 通过菜单“source→”，打开PROTEUS提供的文本编辑器SRCEDIT，在其中编辑源程序。 程序编辑好后，单击按钮存入文件。 3.源程序编译汇编、生成目标代码文件 通过菜单“source→Build All”编译汇编源程序，生成目标代码文件。若编译失败，可对程序进行修改调试直至汇编成功。 五、PROTEUS仿真 1.加载目标代码文件 2.全速仿真 单击按钮，启动仿真。 (1)低优先级INT0中断主程序：当主程序运行时，单片机控制与P0口相接的数码管循环显示1~8；而P1、P2口的数码管不显示。当前主程序控制P0口显示“8”的时刻单击“低优先级输入”按钮，触发INT0如图所示，INT0服务程序控制P2口依次显示1~8，当前显示“2”。 (2)高优先级INT1中断低优先级INT0；在上一步的基础上，即主程序被INT0中断在P0口输出“8”，而在INT0服务程序在P2口输出“2”的时刻，单击“高优先级输入”按钮，触发高优先级INT1，所在INT0被中断在显示“2”，INT1服务程序控制P1口依次显示1~8。
2.1 实验四中断实验 一、实验目的 加深对MCS-51单片机中断系统基础知识的理解。 二、实验设备 Keil C单片机程序开发软件。 Proteus仿真软件 DP51-PROC单片机综合实验仪。 三、实验内容和步骤 内容： 利用外部中断输入引脚（以中断方式）控制步进电机的转动。要求：每产生1次中断，步进电机只能步进1步。 实验程序： 使用INT0的中断服务程序控制步进电机正向步进；使用INT1中断服务程序控制步进电机反向步进。 设计思路： ①主程序在完成对INT0和INT1的设置后，可进入死循环（等待中断请求）。 ②为便于实验观察和操作，设INT0和INT1中断触发方式为边沿。 ③步进电机的转动控制由外部中断的服务程序来实现。 ④当前步进电机的相位通电状态信息可以使用片内RAM中的一个字节单元来存储。 设计参考： ①主程序需要设置的中断控制位如下： IT0和IT1 外部中断触发方式控制 0=电平 1=边沿（下降沿） EX0和EX1 外部中断允许控制0=屏蔽 1=允许 PX0和PX1 中断优先级级别控制0=低级 1=高级 在同级别（PX0=PX1）时INT0的优先级高于INT1 EA 中断允许总控制0=屏蔽 1=允 许 ②外部中断服务程序的入口地址： 0003H 外部中断0 0013H 外部中断1 预习： 1）编写好实验程序。 2）根据编写的程序和实验步骤的要求制定调试仿真的操作方案。
实验单元电路： 1） 步进电机驱动电路。 步进电机共有4相，当以A →B →C →D →A →B …的顺序依次通电时，电机就会正转，若按相反的顺序依次通电，电机就会反转。每顺序切换一相（1步），电机旋转18°，切换的频率决定电机的转速（切换的频率不能超过电机的最大响应频率）。根据图 2.4中的电路，当BA （插孔）输入为高时，对应的A 相通电。 2） SW 电路 开关SW X 拨在下方时，输出端SWX 输出低电平，开关SW X 拨在上方时，输出端SWX 输出高电平。其中SW1和SW3具备消除抖动电路，这样，SW1或SW3每上下拨动一次，输出端产生单一的正脉冲（上升沿在前，下降沿在后）。 3） LED 和KEY 电路 步骤： 1） 在S : \ STUDY \ Keil 文件夹中新建Ex04文件夹（该文件夹用于保存本次实验的所 有内容），通过网上邻居将服务器上本次实验共享文件夹下的所有文件拷贝到S : \ STUDY \ Keil \ Ex04文件夹中。 2） 在Keil C 中创建一个新工程，新工程保存为S : \ STUDY \ Keil \ Ex04\Ex04.uv2，然 后选择单片机型号为Generic 中的8051。 图2.5 单脉冲电路原理图 +5V +5V 图2.4 步进电机驱动电路原理图 LED1 LED8 +5V 8 图2.6 LED 和KEY 电路 +5V 8
北京建筑大学 2015/2016 学年第二学期 课程设计 （签名） 计算机组成综合实验任务书
?5、利用上端软件，把所编写的微程序控制器内容写入实验台中控制器中。 ?6、利用单拍测试控制器与编程的要求是否一致。如果有错误重新修改后再写入控制器中。 7、编写一段测试程序，测试控制器运行是否正确。 实验目的 1．融合贯通计算机组成原理课程，加深对计算机系统各模块的工作原理及相互联系（寄存器堆、运算器、存储器、控制台、微程序控制器）。 2．理解并掌握微程序控制器的设计方法和实现原理，具备初步的独立设计能力；3．掌握较复杂微程序控制器的设计、调试等基本技能；提高综合运用所学理论知识独立分析和解决问题的能力。 实验电路 1. 微指令格式与微程序控制器电路 2.微程序控制器组成 仍然使用前面的CPU组成与机器指令执行实验的电路图，但本次实验加入中断系统。这是一个简单的中断系统模型，只支持单级中断、单个中断请求，有中断屏蔽功能，旨在说明最基本的原理。 中断屏蔽控制逻辑分别集成在2片GAL22V10（TIMER1 和TIMER2）中。其ABEL语言表达式如下：
INTR1 := INTR; INTR1.CLK = CLK1; IE := CLR & INTS # CLR & IE & !INTC; IE.CLK= MF; 时， 制逻辑传递给CPU的中断信号，接到微程序控制器上。当收到INTR脉冲信号时，若中断允许位INTE＝０，则中断被屏蔽，INTQ仍然为０；若INTE ＝１，则INTQ ＝１。 为保存中断的断点地址，以便中断返回，设置了一个中断地址寄存器IAR。第二节图4中的IAR（U19）就是这个中断地址寄存器，它是一片74HC374，有LDIAR和IAR_BUS#两个信号输入端，均连接至微程序控制器。LDIAR信号的上升沿到达时，来自程序计数器PC的
人的一生要疯狂一次,无论是为一个人,一段情,一段旅途,或一个梦想 ------- 屠呦呦 实验三定时器中断实验 一、实验目的 1、掌握51单片机定时器基本知识； 2、掌握定时器的基本编程方法； 3、学会使用定时器中断。 二、实验内容 1、利用定时器设计一个秒表，计数范围为0—59，并在数码管实时显示。 三、实验设备 PC 机一台、单片机实验箱 主要器件：AT89C52、7SEG-BCD、 四、实验步骤 1、使用Proteus设计仿真原理图； 2、使用Keil设计程序； 3、联合调试仿真。 五、实验流程图 六、实验程序与结果 #include
void timer1_init() { TMOD=0x10;//将定时器1设置为工作方式1 TH1=(65536-6000)/256;//定时器每加一时间为1/fsoc，定时时间为1/500 //(1/500)s/(1/3000000)s=6000 TL1=(65536-6000)%256;//fsoc=3000000，所以装入16位定时器中值为65536-6000 EA=1; ET1=1; TR1=1; } void main() { timer1_init(); while(1); } void timer1() interrupt 3 { TH1=(65536-6000)/256;//每次进入中断，重装初值TL1=(65536-6000)%256; F=~F;//每次进入中断P1.1口取反 } #include
实验三单片机外部中断实验 一、实验目的 1．理解单片机AT89C51的中断原理及其中断过程。 2．用proteus设计、仿真AT89C51单片机的外部中断。 外部中断是单片机AT89C51的重要功能，本实验用AT89C51单片机外部中断功能改变数码管的显示状态。当无外部中断0时，主程序运行状态为七段数码管的a~g段依次点亮，不断循环；当有外部中断0（单片机P3.2脚上有下降沿电压）输入时，立即产生中断，转而执行中断服务程序，数码管显示状态为“8”亮灭闪烁显示，亮灭闪烁显示8次以后，返回主程序原断点处继续执行，数码管继续段点亮的循环显示。 ③7SEG-COM-AN-GRN:绿色发光二极管； ④CAP、CAP-ELEC：电容、电解电容； ⑤CRYSTAL：晶振； ⑥BUTTON：按钮。 2.放置元器件
3.放置电源和地 4.连线 5.元器件属性设置 6.电气检测 四、源程序设计、生成目标代码文件 1.流程图 2.源程序设计 通过菜单“sourc e→Add/Remove Source Files…”新建源程序文件：DZC33.ASM。 通过菜单“sourc e→DZC34.ASM”，打开PROTEUS提供的文本编辑器SRCEDIT，在其中编辑源程序。 程序编辑好后，单击按钮存入文件DZC34.ASM。 3.源程序编译汇编、生成目标代码文件 通过菜单“sourc e→Build All”编译汇编源程序，生成目标代码文件。若编译失败，可对程序进行修改调试直至汇编成功。 五、PROTEUS仿真 1.加载目标代码文件 2.全速仿真 单击按钮，启动仿真。 3.仿真调试 （1）带断电仿真 五、思考题： 1、MCS-51单片机响应某一个中断请求的条件是什么？ 2、8051单片机提供几个中断源？有几级中断优先级别？各中断标志是如何产生的又如何清除这些中断标志？各中断源所对应的中断入口地址是多少？
操作系统实验报告 学院：计算机与通信工程学院 专业：计算机科学与技术 班级： 学号： 姓名： 指导教师： 成绩： 2014年 1 月 1 日
实验一线程的状态和转换（5分） 1 实验目的和要求 目的：熟悉线程的状态及其转换，理解线程状态转换与线程调度的关系。 要求： （1）跟踪调试EOS线程在各种状态间的转换过程，分析EOS中线程状态及其转换的相关源代码； （2）修改EOS的源代码，为线程增加挂起状态。 2 完成的实验内容 2.1 EOS线程状态转换过程的跟踪与源代码分析 （分析EOS中线程状态及其转换的核心源代码，说明EOS定义的线程状态以及状态转换的实现方法；给出在本部分实验过程中完成的主要工作，包括调试、跟踪与思考等） 1.EOS 准备了一个控制台命令“loop ”，这个命令的命令函数是 ke/sysproc.c 文件中的ConsoleCmdLoop 函数（第797行，在此函数中使用 LoopThreadFunction 函数（第755 行）创建了一个优先级为 8 的线程（后面简称为“loop 线程”），该线程会在控制台中不停的（死循环）输出该线程的ID和执行计数，执行计数会不停的增长以表示该线程在不停的运行。loop命令执行的效果可以参见下图： 2. 线程由阻塞状态进入就绪状态 （1）在虚拟机窗口中按下一次空格键。 （2）此时EOS会在PspUnwaitThread函数中的断点处中断。在“调试”菜单中选择“快速监视”，在快速监视对话框的表达式编辑框中输入表达式“*Thread”，然后点击“重新计算”按钮，即可查看线程控制块（TCB）中的信息。其中State域的值为3（Waiting），双向链表项StateListEntry的Next和Prev指针的值都不为0，说明这个线程还处于阻塞状态，并在某个同步对象的等待队列中；StartAddr域的值为IopConsoleDispatchThread，说明这个线程就是控制台派遣线程。 （3）关闭快速监视对话框，激活“调用堆栈”窗口。根据当前的调用堆栈，可以看到是由键盘中断服务程序（KdbIsr）进入的。当按下空格键后，就会发生键盘中断，从而触发键盘中断服务程序。在该服务程序的最后中会唤醒控制台派遣线程，将键盘事件派遣到活动的控制台。 （4）在“调用堆栈”窗口中双击PspWakeThread函数对应的堆栈项。可以看到在此函数中连续调用了PspUnwaitThread函数和PspReadyThread函数，从而使处于阻塞状态的控制台派遣线程进入就绪状态。 （5）在“调用堆栈”窗口中双击PspUnwaitThread函数对应的堆栈项，先来看看此函数是如何改变线程状态的。按F10单步调试直到此函数的最后，然后再从快速监视对
实验三定时器中断实验 一、实验目的 1、掌握51单片机定时器基本知识； 2、掌握定时器的基本编程方法； 3、学会使用定时器中断。 二、实验内容 1、利用定时器设计一个秒表，计数范围为0—59，并在数码管实时显示。 三、实验设备 PC 机一台、单片机实验箱 主要器件：AT89C52、7SEG-BCD、 四、实验步骤 1、使用Proteus设计仿真原理图； 2、使用Keil设计程序； 3、联合调试仿真。 五、实验流程图 六、实验程序与结果 #include
{ TMOD=0x10;//将定时器1设置为工作方式1 TH1=(65536-6000)/256;//定时器每加一时间为1/fsoc，定时时间为1/500 //(1/500)s/(1/3000000)s=6000 TL1=(65536-6000)%256;//fsoc=3000000，所以装入16位定时器中值为65536-6000 EA=1; ET1=1; TR1=1; } void main() { timer1_init(); while(1); } void timer1() interrupt 3 { TH1=(65536-6000)/256;//每次进入中断，重装初值TL1=(65536-6000)%256; F=~F;//每次进入中断P1.1口取反 } #include
姓名 院专业班 年月日实验内容8259中断控制器实验指导老师 【实验目的】 (1)学习中断控制器8259的工作原理。 (2)掌握可编程控制器8259的应用编程方法。 【试验设备】 PC微机一台、TD-PIT+实验系统一套。 【实验内容】 (1) 编写中断处理程序，利用PC机给实验系统分配的中断线，使用单次脉冲单元的KK1+按键模拟中断源，每次PC机响应中断请求，在显示器上显示一个字符。 (2) 编写中断处理程序，利用PC机给实验系统分配的中断线，使用单次脉冲单元的KK1+按键模拟中断源，每次PC机响应中断请求，在显示器上显示“9”，中断显示6次后退出。 【实验原理】 1. 8259控制器的介绍 中断控制器8259A是Intel公司专为控制优先级中断而设计开发的芯片。它将中断源优先级排队、辨别中断源以及提供中断矢量的电路集于一片中，因此无需附加任何电路，只需对8259A进行编程，就可以管理8级中断，并选择优先模式和中断请求方式，即中断结构可以由用户编程来设定。同时，在不需增加其他电路的情况下，通过多片8259A的级连，能构成多达64级的矢量中断系统。它的管理功能包括：1）记录各级中断源请求，2）判别优先级，确定是否响应和响应哪一级中断，3）响应中断时，向CPU传送中断类型号。8259A的内部结构和引脚如图6-1所示。 8259A的命令共有7个，一类是初始化命令字，另一类是操作命令。8259A的编程就是根据应用需要将初始化命令字ICW1-ICW4和操作命令字OCW1- OCW3分别写入初始化命令寄存器组和操作命令寄存器组。ICW1-ICW4各命令字格式如图6-2所示，OCW1-OCW3各命令字格式如图6-3所示，其中OCW1用于设置中断屏蔽操作字，OCW2用于设置优先级循环方式和中断结束方式的操作命令字，OCW3用于设置和撤销特殊屏蔽方式、设置中断查询方式以及设置对8259内部寄存器的读出命令。 图6-1 8259内部结构和引脚图
大学实验报告 学生：学号：专业班级： 实验类型：?验证?综合■设计?创新实验日期：2018.05.29 实验成绩： 实验四外中断实验 （一）实验目的 1.掌握单片机外部中断原理； 2.掌握数码管动态显示原理。 （二）设计要求 1.使用外部中断0和外部中断1； 2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。 （三）实验原理 1.中断 所谓中断是指程序执行过程中，允许外部或部时间通过硬件打断程序的执行，使其转向为处理外部或部事件的中断服务程序中去，完成中断服务程序后，CPU返回继续执行被打断的程序。如下图所示，一个完整的中断过程包括四个步骤：中断请求、中断响应、中断服务与中断返回。 当中断请求源发出中断请求时，如果中断请求被允许的话，单片机暂时中止当前正在执行的主程序，转到中断处理程序处理中断服务请求。中断服务请求处理完后，再回到原来被中止的程序之处（断电），继续执行被中断的主程序。 如果单片机没有终端系统，单片机的大量时间可能会浪费在是否有服务请求发生的查询操作上，即不论是否有服务请求发生，都必须去查询。因此，采用中断技术大大地提高了单片机的工作效率和实时性。
2.IAP15W4K58S4单片机的中断请求 IAP15W4K58S4单片机的中断系统有21个中断请求源，2个优先级，可实现二级中断服务嵌套。由IE、IE2、INT_CLKO等特殊功能寄存器控制CPU是否相应中断请求；由中断优先级高存器IP、IP2安排各中断源的优先级；同优先级2个以中断同时提出中断请求时，由部的查询逻辑确定其响应次序。 中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下： (1)外部中断0(INT0)：中断请求信号由P3.2引脚输入。通过IT0来设置中断请求的触发方式。当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0。一旦输入信号有效，则置位IE0标志，向CPU申请中断。 (2)外部中断1(INT1)：中断请求信号由P3.3引脚输入。通过IT1来设置中断请求的触发方式。当IT1为“1”时，外部中断1为下降沿触发；当IT1为“0”时，无论是上升沿还是下降沿，都会引发外部中断1。一旦输入信号有效，则置位E1标志，向CPU申请中断。 中断源是否有中断请求，是由中断请求标志来表示的。在IAP15W4K58S4单片机中，外部中断 0、外部中断1等请求源的中断请求标志分别由特殊功能寄存器TCON和SCON控制，格式如下： (1)TCON寄存器中的中断请求标志。TCON为定时器T0与T1的控制寄存器，同时也锁存T0和T1的溢出中断请求标志及外部中断0和外部中断1的中断请求标志等。格式如下图所示： D7 D6 D5 D4 D3 D2 D1 D0 88H 与中断有关的各标志位功能如下： ①TF1：T1的溢出中断请求标志。T1被启动计数后，从初值做加1计数，计满溢出后由硬件 置位TFI,同时向CPU发出中断请求，此标志一直保持到CPU 响应中断后才由硬件自动清0。 也可由软件查询该标志，并由软件清0。 ②TF0：T0的溢出中断请求标志。T0被启动计数后，从初值做加1计数，计满溢出后由硬件 置位TF0，同时向CPU发出中断请求，此标志一直保持到CPU响应中断后才由硬件自动清 0。也可由软件查询该标志，并由软件清0。 ③IE1：外部中断1的中断请求标志。当INT1(P3.3)引脚的输入信号满足中断触发要求时，置 位IE1，外部中断1向CPU申请中断。中断响应后中断请求标志自动清0。 ④IT1：外部中断1(INT1)中断触发方式控制位。当(IT1)=1时，外部中断1为下降沿触发方式。 在这种方式下，若CPU检测到INT1出现下降沿信号，则认为有中断申请，随即使IE1标志 置位。中断响应后中断请求标志会自动清0，无须做其他处理。当(T1)=0时，外部中断1为
沈阳工程学院 学生实验报告 实验室名称：微机原理实验室实验课程名称：微机原理及应用 实验项目名称：8259中断控制器实验实验日期：年月日 班级：姓名：学号： 指导教师：批阅教师：成绩： 一．实验目的 1.熟悉8086中断系统及8259的扩展方法。 2.理解8259中断控制器的工作原理。 3.初步掌握8259的应用编程方法。 二．实验设备 PC机一台，TD-PITE实验装置一套。 三．实验内容 1．实验原理 （1）在Intel 386EX芯片中集成有中断控制单元（ICU），该单元包含有两个级联中断控制器：一个为主控制器，一个为从控制器。从片的INT连接到主片的IR2信号上构成两片8259的级联。主片8259的中断请求信号IR6和IR7开放，从片的中断请求信号IR1开放，以供实验使用。 (2)单次脉冲输出与主片8259的MIR7相连，每按动一次单次脉冲开关，产生一个外部中断，在显示器上输出一个字符。 8259中断实验接线图 2．实验步骤 （1）补全实验程序，按实验接线图接线。 （2）对实验程序进行编译、链接无误后，加载到实验系统。 （3）执行程序，并按动单次脉冲开关KK1或KK2，观察程序执行结果。 3.程序清单 SSTACK SEGMENT STACK DW 32 DUP(?) SSTACK ENDS CODE SEGMENT ASSUME CS:CODE，SS:SSTACK START: PUSH DS MOV AX, 0000H MOV DS, AX ·1·
8259中断控制实验 ·2· MOV AX, OFFSET MIR7 ①MOV SI, （ ） MOV [SI], AX MOV AX, CS ②MOV SI, （ ） MOV [SI], AX CLI POP DS MOV AL, 11H OUT 20H, AL MOV AL, 08H OUT 21H, AL MOV AL, 04H OUT 21H, AL MOV AL, 01H OUT 21H, AL MOV AL, （ ） OUT 21H, AL STI AA1: NOP JMP AA1 MIR7: STI CALL DELAY MOV AX, 0137H INT 10H MOV AX, 0120H INT 10H MOV AL, 20H OUT 20H, AL IRET DELAY: PUSH CX MOV CX, 0F00H AA0: PUSH AX POP AX LOOP AA0 POP CX RET CODE ENDS END START 四．实验结果及分析 根据实验回答下列问题： 1．按动单次脉冲输入KK1后，屏幕显示字符 。 2．分析中断矢量地址能改成别的数值吗？为什么？ 3．改变接线，KK1连接MIR6。修改程序行①为 ，修改程序行②为 ，重新设置中断向量，以及中断屏蔽字改为 。 4．如果输出数字9，如何修改程序？ 5．如何屏蔽MIR7上的中断请求？按下KK1会有什么现象？ 6．选做：如果采用级联方式扩展一片8259从片，应如何修改程序呢？请将程序写在背面。 成绩评定 对实验原理的掌握情况 2 1 0 — 实验步骤正确性 3 2 1 0 实验数据记录正确性 2 1 0 — 实验结果及分析的正确性 3 2 1 成 绩 批阅教师： 20 年 月 日
单片机外部中断实验（附c程序） 一、实验目的 掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。 。 二、实验内容 8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能： （1）合上、P3.3断开时LED1闪烁 （2）P3.2断开、P3.3合上时LED2闪烁 （3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁 （4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁 试编写C语言和汇编语言程序 使用自然优先级就可以 也可 XO 高级X1低级PX0=1 PX1=0 四、实验电路 五、参考程序（自己完成） C程序： Include
Void main { EA=1; EX0=1; EX1=1; ITO=1; IT1=1; PX0=1; PX1=0; While(1); } Void int0(void) interrupt 0 { if（！P3_2） { While(1) { P2_0=1; delay02s(); P2_0=0; delay02s(); } } } Void int1(void) interrupt 2 { if（！P3_3） { While(1) { P2_1=1; delay02s(); P2_1=0; delay02s(); } } }
南昌大学实验报告 学生姓名：学号：专业班级： 实验类型：?验证?综合■设计?创新实验日期：2018.05.29实验成绩： 实验四外中断实验 （一）实验目的 1.掌握单片机外部中断原理； 2.掌握数码管动态显示原理。 （二）设计要求 1.使用外部中断0和外部中断1； 2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。 （三）实验原理 1.中断 所谓中断是指程序执行过程中，允许外部或内部时间通过硬件打断程序的执行，使其转向为处理外部或内部事件的中断服务程序中去，完成中断服务程序后，CPU返回继续执行被打断的程序。如下图所示，一个完整的中断过程包括四个步骤：中断请求、中断响应、中断服务与中断返回。 当中断请求源发出中断请求时，如果中断请求被允许的话，单片机暂时中止当前正在执行的主程序，转到中断处理程序处理中断服务请求。中断服务请求处理完后，再回到原来被中止的程序之处（断电），继续执行被中断的主程序。 如果单片机没有终端系统，单片机的大量时间可能会浪费在是否有服务请求发生的查询操作上，即不论是否有服务请求发生，都必须去查询。因此，采用中断技术大大地提高了单片机的工作效率和
2.IAP15W4K58S4单片机的中断请求 IAP15W4K58S4单片机的中断系统有21个中断请求源，2个优先级，可实现二级中断服务嵌套。由IE、IE2、INT_CLKO等特殊功能寄存器控制CPU是否相应中断请求；由中断优先级高存器IP、IP2安排各中断源的优先级；同优先级内2个以中断同时提出中断请求时，由内部的查询逻辑确定其响应次序。 中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下： (1)外部中断0(INT0)：中断请求信号由P3.2引脚输入。通过IT0来设置中断请求的触发方式。当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0。一旦输入信号有效，则置位IE0标志，向CPU申请中断。 (2)外部中断1(INT1)：中断请求信号由P3.3引脚输入。通过IT1来设置中断请求的触发方式。当IT1为“1”时，外部中断1为下降沿触发；当IT1为“0”时，无论是上升沿还是下降沿，都会引发外部中断1。一旦输入信号有效，则置位E1标志，向CPU申请中断。 中断源是否有中断请求，是由中断请求标志来表示的。在IAP15W4K58S4单片机中，外部中断 0、外部中断1等请求源的中断请求标志分别由特殊功能寄存器TCON和SCON控制，格式如下： (1)TCON寄存器中的中断请求标志。TCON为定时器T0与T1的控制寄存器，同时也锁存T0和T1的溢出中断请求标志及外部中断0和外部中断1的中断请求标志等。格式如下图所示： D7 D6 D5 D4 D3 D2 D1 D0 88H 与中断有关的各标志位功能如下： ①TF1：T1的溢出中断请求标志。T1被启动计数后，从初值做加1计数，计满溢出后由硬件 置位TFI,同时向CPU发出中断请求，此标志一直保持到CPU 响应中断后才由硬件自动清0。 也可由软件查询该标志，并由软件清0。 ②TF0：T0的溢出中断请求标志。T0被启动计数后，从初值做加1计数，计满溢出后由硬件 置位TF0，同时向CPU发出中断请求，此标志一直保持到CPU响应中断后才由硬件自动清 0。也可由软件查询该标志，并由软件清0。 ③IE1：外部中断1的中断请求标志。当INT1(P3.3)引脚的输入信号满足中断触发要求时，置 位IE1，外部中断1向CPU申请中断。中断响应后中断请求标志自动清0。 ④IT1：外部中断1(INT1)中断触发方式控制位。当(IT1)=1时，外部中断1为下降沿触发方式。 在这种方式下，若CPU检测到INT1出现下降沿信号，则认为有中断申请，随即使IE1标志 置位。中断响应后中断请求标志会自动清0，无须做其他处理。当(T1)=0时，外部中断1为
上机实验报告课程名称计算机接口与外设上机内容中断实验 学院计算机学院 专业计算机科学与技术班级 学号 学生姓名 指导教师吴以凡 完成日期2014-12-9
一、实验目的 1、掌握8259中断控制器的工作原理。 2、学会编写中断服务程序。 二、实验内容及成果展示 实验1：使用软中断 代码： start: M OV AX,DATA M OV DS,AX CLI M OV SI,0CH*4 M OV AX, OFFSET INTSERVICE ;中断入口偏移地址 M OV ES:[SI], AX M OV AX, SEG INTSERVICE ;中断入口的段地址 M OV ES:[SI+2], AX S TI ;开中断 M OV AL,CNT ; 初始CNT=1 M OV DX,0000H ; led的地址 O UT DX,AL ;开始第一个灯亮 LI: CALL INTSERVICE ;调用软件中断 C ALL DELAY ;延时 J MP LI ;中断服务程序---------------------------------- INTSERVICE PROC P USH DS M OV AL,CNT ;cnt=1; R OL AL,1 ;cnt=cnt<<1 M OV CNT,AL
M OV DX,0000H ;led=cnt<<1 O UT DX,AL P OP DS INTSERVICE ENDP ;------------------------------------------------- ;软件延时子程序---------------------------------- DELAY PROC P USH BX ;这里用到堆栈 P USH CX M OV BX,1 L P2:MOV CX,0 L P1:LOOP LP1 D EC BX J NZ LP2 P OP CX P OP BX R ET DELAY ENDP code ENDS END start实验结果： 实验2：使用1片8259A + 按钮硬件中断
哈尔滨理工大学荣成学院 单片机原理及应用Protues 仿真实验 班级： 学号： 姓名： 日期：
实验三单片机外部中断的使用 一、实验名称：单片机外部中断的使用 二、实验目的 1.掌握在Keil环境下建立项目、添加、保存源文件文件、编译源程序的方法； 2.掌握运行、步进、步越、运行到光标处等几种调试程序的方法； 3.掌握在Proteus环境下建立文件原理图的方法； 4..实现Proteus与Keil联调软件仿真。 三、使用仪器设备编号、部件及备件 1.实验室电脑； 2.单片机实验箱。 四、实验过程及数据、现象记录 在Proteus 环境下建立如下仿真原理图，并保存为文件；
原理图中常用库元件的名称： 无极性电容：CAP 极性电容：CAP-ELEC 单片机：AT89C51 晶体振荡器：CRYSTAL 电阻：RES 按键：BUTTON 发光二极管：红色LED-RED 绿色LED-GREEN 蓝色LED-BLUE 黄色LED-YELLOW 在Keil环境下建立源程序并保存为.ASM文件，生成.HEX文件；汇编语言参考程序如下：ORG 0000H
LJMP MAIN ORG H ;外部中断0程序入口地址LJMP EXINT0 ORG 0030H MAIN: MOV SP,#60H ;堆栈指针初始化 SETB ;设置外部中断 0 为边沿触发 SETB ;开外部中断0 SETB ;开CPU总中断MOV A,#01H LOOP: MOV P1,A RL A CALL DELAY SJMP LOOP DELAY: MOV R1,# ;延时250ms子程序DL1: MOV R2,# DL2: MOV R3,# DJNZ R3,$ DJNZ R2,DL2 DJNZ R1,DL1 ;延时子程序返回EXINT0: PUSH PUSH CLR RS1 SETB RS0 MOV R0,# LP: MOV P1,#0FFH CALL DELAY MOV P1,#00H CALL DELAY DJNZ R0,LP POP PSW POP ACC ;中断返回END 将以上程序补充完整，流水时间间隔，闪烁时间间隔为250ms。C51语言参考程序： #include 单片机外部中断实验(附C语言程序) 单片机外部中断实验（附c程序） 一、实验目的 掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。 。 二、实验内容 8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁 （2）P3.2断开、P3.3合上时LED2闪烁 （3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁 （4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁 试编写C语言和汇编语言程序 使用自然优先级就可以 也可 XO 高级X1低级PX0=1 PX1=0 四、实验电路 五、参考程序（自己完成） C程序： Include 中断试验试验报告 班级：电信1001 姓名：张贵彬学号：201046830213 一、实验目的 1、掌握PC机中断处理系统的基本原理。 2、学会编写中断服务程序。 二、实验原理与内容 1、实验原理 PC机用户可使用的硬件中断只有可屏蔽中断，由8259中断控制器管理。中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU发出可屏蔽中断请求。IBMPC、PC/XT机内有一片8259中断控制器对外可以提供8个中断源： 中断源中断类型号中断功能 IRQ0 08H 时钟 IRQ1 09H 键盘 IRQ2 0AH 保留 IRQ3 OBH 串行口2 IRQ4 0CH 串行口1 IRQ5 0DH 硬盘 IRQ6 0EH 软盘 IRQ7 0FH 并行打印机 8个中断源的中断请求信号线IRQ0～IRQ7在主机的62线ISA总线插座中可以引出，系统已设定中断请求信号为“边沿触发”，普通结束方式。对于PC/AT及286以上微机内又扩展了一片8259中断控制，IRQ2用于两片8259之间级连，对外可以提供16个中断源： 中断源中断类型号中断功能 IRQ8 070H 实时时钟 IRQ9 071H 用户中断 IRQ10 072H 保留 IRQ11 O73H 保留 IRQ12 074H 保留 IRQ13 075H 协处理器 IRQ14 076H 硬盘 IRQ15 077H 保留 TPC-USB实验板上，固定的接到了3号中断IRQ3上，即进行中断实验时，所用中断类型号为0BH。 2、实验内容 实验电路如图9-1，直接用手动产单脉冲作为中断请求信号(只需连接一根导线)。要求每按一次开关产生一次中断，在屏幕上显示一次“TPCA Interrupt!”，中断10次后程序退出。 三、实验电路图单片机外部中断实验(附C语言程序)复习进程
