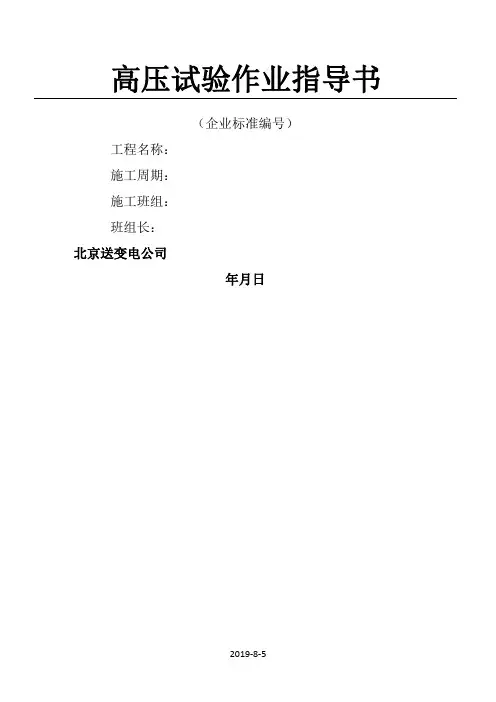

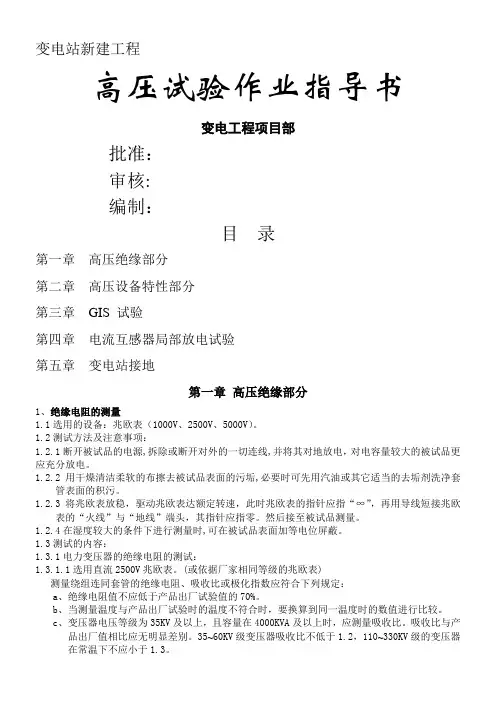

高压试验作业指导书
（企业标准编号）
工程名称：
施工周期：
施工班组：
班组长：
北京送变电公司
年月日
目录
1 施工准备阶段 0
1.1 人员组织 0
1.2 准备工作 0
1.3 技术交底 0
2 施工阶段 (1)
2.1 作业（或每个工作日）开工 (1)
2.2 试验电源的使用 (1)
2.3 施工步骤、方法及标准 (1)
500kV变压器试验 (1)
500kV电抗器试验 (3)
220kV变压器试验 (5)
35kV、10kV变压器试验 (7)
500kV 及以下定开距瓷柱式SF6断路器 (8)
500kV罐式及HGIS；220kV、110kV 罐式及GIS断路器 (9)
500kV、220kV、110kV GIS、HGIS回路电阻试验 (10)
10kV、35kV 真空断路器 (11)
SF6气体绝缘电流互感器 (12)
500kV、220kV、110kV GIS电流互感器，变压器、开关、穿墙套管电流互感器，
35kV、10kV穿芯电流互感器 (12)
500kV及以下电压等级油浸式电流互感器 (13)
35kV及以下电压等级干式电流互感器 (14)
500kV电容式电压互感器 (15)
220kV及以下电压等级电容式电压互感器 (15)
220kV及以下电压等级电磁式电压互感器 (16)
500kV及以下无间隙氧化锌避雷器 (17)
隔离开关 (17)
并联电容器 (17)
放电线圈 (18)
橡塑电缆 (18)
66kV及以下系统耐压 (19)
变电站接地装置 (19)
2.4 作业（每个工作日）结束 (20)
3 安全技术措施 (20)
3.1 风险预测及控制措施（新建站） (20)
3.2风险预测及控制措施（扩建站） (21)
3.3安全文明施工及环境保护措施 (21)
3.4 应急措施 (22)
4 结束阶段 (22)
5 附件 (22)
5.1 设备、工器具 (22)
5.2 材料 (24)
5.3 施工作业卡 (24)
1 施工准备阶段
1.1 人员组织
施工负责人：
安全员：
质检员：
技术员：
施工人员：
1.2 准备工作
1.3 技术交底
项目总工、技术员对施工人员进行图纸、施工作业卡、作业指导书交底。
1.4 填写并签发安全作业票
各工序工作负责人认真填写安全作业票，并经施工队技术员、安全员进行审核，项目
总工签发，保证作业票正确使用。
2 施工阶段
2.1 作业（或每个工作日）开工
2.2 试验电源的使用
2.3 施工步骤、方法及标准
500kV变压器试验
500kV电抗器试验
220kV变压器试验
35kV、10kV变压器试验
500kV 及以下定开距瓷柱式SF6断路器
500kV罐式及HGIS；220kV、110kV 罐式及GIS断路器
500kV、220kV、110kV GIS、HGIS回路电阻试验
10kV、35kV 真空断路器
500kV、220kV、110kV GIS电流互感器，变压器、开关、穿墙套管电流互感器，35kV、10kV 穿芯电流互感器
500kV及以下电压等级油浸式电流互感器
35kV及以下电压等级干式电流互感器
500kV电容式电压互感器
220kV及以下电压等级电容式电压互感器
220kV及以下电压等级电磁式电压互感器
回弹模量试验作业指导书 1 承载板法 1.1 目的和适用范围本试验适用于不同湿度和密度的细粒土。 1.2 仪器设备 1.2.1 杠杆压力仪:最大压力1500N 1-调平砝码；2-千分表3-立柱4-加压杆5-水平杠杆6-水平气泡7-加压球座8-底座气泡9-调平脚螺丝10-加载架 1.2.2 承载板：直径50 毫米，高80 毫米，如图19.1.2-2 所示。欠图 1.2.3 试筒:内径152 毫米、高170 毫米的金属圆筒；套环，高50 毫米；筒内垫块，直径151 毫米，高50 毫米；夯击 底板与击实仪相同。 1.2.4 量表：千分表两块。 1.2.5 秒表一只。 1.3 试样 按击实试验(T0131-93)方法制备试样，根据工程要求选择轻型或重型法，视最大粒径用小筒或大筒进行击实试验，得出最佳含水量和最大干密度，然后按最佳含水量用上述试筒击实制备试件。 1.4 试验步骤 1.4.1 安装试样：将试件和试筒的底面放在杠杆压力仪的底盘上，将承载板放在试件中央(位置)并与杠杆压力仪的加压球座对正；将
千分表固定在立柱上，将表的测头安放在承载板的表架上。 1.4.2 预压：在杠杆仪的加载架上施加砝码，用预定的最大单位压力p 进行预压。含水量大于塑限的土，p=50--100k Pa，含水量小于塑限的土，p=100--200kPa。预压进行1--2 次，每次预压1min。预压后调正承载板位置，并将千分表调到接近満量程的位置，准备试验。 1.4.3 测定回弹量：将预定最大单位压力分成4--6 份，作为每级加载的压力。每级加载时间为1min 时，记录千分表读数，同时卸载，让试件恢复变形，卸载1min 时，再次记录千分表读数，同时施加下一级荷载。如此逐级进行加载卸 载，并记录千分表读数，直至最后一级荷载。为使试验曲线开始部分比较准确，第一、二级荷载可用每份的一半，试验的最大压力也可 略大于预定压力。 1.5 结果整理 1.5.1 计算每级荷载下的回弹变形L： L=加载读数-卸载读数(19.1.5-1) 1.5.2 以单位压力p 为横坐标(向右)，回弹变形L 为纵坐标(向下)，绘制p--L 曲线 1.5.3 按下式计算每级荷载下的回弹模量： E=πpD/4L(L-μ2) 式中:E--回弹模量，kPa; p--承载板
原材料检验作业指导书 总则 1、材料员、质检员负责按照《采购工作程序》对现场材料的质量进行检查。 2、材料责任工程师负责监督检查材料员工作。 3、需要进行理化试验的项目由理化责任工程师负责联系试验中心进行理化性能试验。 一、管子、管件及阀门的检验一般规定 保证项目 1、管子、管件、阀门及支吊架的材质、规格、型号应符合设计要求和规范规定。 检验方法：检查合格证、质量证明书、设计或规范要求进行复验的材料要有复验记录。 检查数量：应各抽检10%，且不得少于3份。 基本项目 1、管子、管件、阀门及支、吊架弹簧的表面质量应符合下列规定： 合格：无裂纹、缩孔、夹渣、折叠、重皮、砂眼、针孔和超过壁厚允许偏差的局部凹坑、碰撞；铸铁管应有制造厂标记；黄铜管无绿锈和严重脱锌，不锈钢管无划痕、锈斑。 优良：在合格的基础上，表面光洁，合金钢及铸铁管的标记明显、清晰，黄铜管无脱锌，弹簧表面无锈蚀。 检验方法：观察检验，用小锤敲击，有放大镜、卡钳和测厚仪检查。 检查数量：应按类型各抽检5%，且不得少于1件。 二、钢管检验 保证项目 1、当运到现场的高压钢管钢号、炉罐号与证明书不符或无钢号、炉罐号时，必须进行校验检查，其检查数量、方法、项目、标准等必须符合现行国家标准和《工业金属管道工程施工及验收规范》GB50235-97的有关规定： 1）合金钢管组成件应采用光谱分析或其它方法对材质进行复查，并应做标记。合金钢阀门的内件材质应进行抽查，每批（同制造厂、同规格、同型号、同时到货，）抽查数量不得少于1个。 2）设计文件要求进行低温冲击韧性试验的材料，供货方应提供低温冲击韧性试验结果的文件，其指标不得低于设计文件的规定。
土工试验检测作业指导书 一试样制备 1.1.1 本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。 1.1.2 根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm； 扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm；一组试样的含水率与要求的含水率之差不得大于±1%。 1.1.3 试样制备需的主要仪器设备，应符合下列规定： 1 细筛：孔径0.5mm，2mm。 2 洗筛：孔径0.075mm。 3 台秤和天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。 4 环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高 40mm。 5 其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。 1.1.4 原状土试样制备，应按下列步骤进行： 1 将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。 2 根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，秤环刀和土的总质量。 3 从余土中取代表性试样测定含水率，比重、颗粒分析、界限含水率等项试验的取样，应 按本标准第1.1.5条2款步骤的规定进行。 4 切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑 性和高灵敏度的软土、制样时不得扰动。 1.1.5 扰动土试样的备样，应按下列步骤进行： 1 将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行 描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。 33
土工作业指导书击实试验实施细则 文件编号： 版本号： 编制： 批准： 生效日期：
击实试验实施细则 1. 目的 为了规范标准固结试验中的各个环节，特制定本细则。 2. 适用范围 本试验分轻型击实和重型击实。轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。采用三层击实时，最大粒径不大于40mm。 3. 引用文件 GB/T50123-1999 土工试验方法标准。 4. 检测设备 本试验所用的主要仪器设备，应符合下列规定： a、击实仪的击实筒和击锤尺寸应符合下表规定： b、天平：称量200g，最小分度值，0.01g。 c、台秤：称量10kg，最小分度值5g。 d、标准筛：孔径为20mm、40mm和5mm。 e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修 土刀从击实筒中取出试样。 5．操作步骤进行： 5．1试样的制备： 5．1．1干法试样制备：
a ．用四分法取代表性土样20kg （重型为50kg ），风干碾碎，过5mm （重型过20mm 或40mm ）筛，将筛下土样拌匀，并测定土样的风干含水率。根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。 注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。 b ．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg （重型为50kg ），碾碎，过5mm 筛（重型过20mm 或40mm ），将筛下土样拌匀，并测定土样的天然含水率。根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。 5．2击实试验应按下列步骤进行： a ．将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。称取一定量试样，倒入击实筒内，分层击实，轻型击实试样为2～5kg ，分3层，每层25击；重型击实试样为4～10kg ，分5层，每层56击，若分3层，每层94击。每层试样高度宜相等，两层交界处的土面应刨毛。击实完成时，超出击实筒顶的试样高度应小于6mm 。 b.卸下护筒，用直刮刀修平击实筒顶部的试样，拆除底板，试样底部若超出筒外，也应修平，擦净筒外壁，称筒与试样的总质量，准确至1g ，并计算试样的湿密度。 c.用推土器将试样从击实筒中推出，取2个代表性试样测定含水率，2个含水率的差值应不大于1%。 d.对不同含水率的试样依次击实。 6．计算结果： 6．1试样的干密度按下式计算： i d ω01.01ρρ0 += 6．2干密度和含水率的关系曲线，应在直角坐标纸上绘制。并应取曲线峰值点相应的纵坐标为击实试样的最大干密度，相应的横坐标为击实试样的最优含水率。当关系曲线不能绘出峰
江阴市亚申石油管件有限公司 编号：QI/ZL-06 原材料入厂检验作业指导书 编制： 审核： 批准： 版本号/修改码：2/2 2015-1-1 发布2015-1-1 实施
原材料入厂检验作业指导书 编号：QI/ZL-06 1 目的 为加强原材料的质量控制，确保合格原材料进入生产流程，特制定本规程。 2 适用范围 原材料特指公司外购接头的圆钢、护丝帽等。 3 职责 3.1质量部负责公司所有原材料检验及客户提供的物料检验工作。 3.2质量部负责进货检验报表的填写和来料质保书审核工作。 4 进货检验依据 4.1 API SPEC 5DP 4.2 NS-1 4.4 双方签订的技术协议 5 检验内容及频次 5.1 圆钢棒料检验内容： 5.1.1检验质保书 （1）质保书的核对，核对内容：产品名称、规格型号、炉号、数量、重量、标签、执行标准、交货技术状态等内容是否符合技术协议要求。 （2）化学成分的核对和检验 钢的牌号及化学成份分析结果应符合下表的要求，化学元素应不少于下表规定： （3）晶粒度核对：奥氏体晶粒度检验应不小于6级。（南钢、兴澄）
（4）非金属夹杂物核对； （5）酸浸低倍组织级别核对： （6）力学性能核对： （7）技术协议和图纸规定的其他要求。
5.1.2外径、外观、直度、总长的检验。 5.1.3护丝帽检验内容 （1）质保书核对：核对来料规格、扣型是否与采购规格、扣型一致； （2）数量核对：核对来料数量是否与采购数量一致； （3）外观检验：光滑、无气孔、无断扣； 6检验频次 6.1名称、规格型号、数量、标签、质保书炉号与标牌炉号逐张核对； 6.2化学成份分析：1次/炉； 6.3外径、外观、直度、总长10%抽检； 6.4护丝帽10%抽检。 7、进货检验的操作程序 7.1 货到后，营销部联系质量部按照双方签订的技术协议先对质保书及标牌逐一核对。 7.2 质量部负责尺寸检验，并填写《入厂检验记录》，对尺寸不符合要求的原材料用黄颜色×做出标识，并放置于不合格品区。 7.3生产技术部按照《试样取样规范》的要求取样，试样加工完毕后，由质量部对试样进行检验，填写《试样验收单》，验收合格后，填写《试样委托外检单》交合格的外包方进行产品分析。 7.4产品分析的结果须符合5.1.1（2）的要求。
试验检测人员配置要求 1.本中心的技术负责人、质量负责人及质量检测管理人员应熟悉国家、部门、地 方关于产品质量检测方面的政策法令、法规、规定；熟悉工程技术标准；熟悉抽样理论，能熟练地应用各类抽样标准，确定其样本大小；具备编制审定检测实施细则、审查检测报告的能力；熟悉掌握检测质量控制理论，具有对检测工作进行诊断的能力；熟悉国内外工程质量的检测方法、检测技术的现状及发展趋势，掌握国内外检测仪器设备的信息；不断学习新知识，不断进行知识更新。 2.本中心的技术负责人要对整个中心的技术工作全部负责，应有工程师以上职 称，精通所管辖的业务，在业务上应该有较高的水平，并具有十年以上专业工作的经验；另外，由于技术负责人在一定程度上决定了检测工作的质量，因此，当技术负责人变动时，应检查在技术负责人变动后中心的工作水平。 3.质量负责人协助技术负责人对整个中心的全部检测工作的质量负责，在技术负 责人不在时代行其职权；质量负责人不一定要求精通所管辖的每一项具体工作但必须熟悉本单位的主要业务，并且有一定的质量管理方面的知识；质量负责人必须是中心的主要负责人之一，这有助于质量工作中的有关决定能够得到贯彻执行。 4.中心的人员应按所进行的业务范围进行配置，各类工程技术人员不得低于 70%。各业务岗位的配置应与所从事的检测项目相匹配，重要的检测项目应有两人，每人可兼作几个项目。 5.检测人员应熟悉检测任务，了解被测对象和所用仪器设备的性能。检测人员必 须经过考核合格，取得上岗操作证后，才上岗操作。检测人员应掌握所从事检测项目的有关技术标准，了解本领域国内外测试技术、检测仪器的现状及发展方向，具备制定检测大纲、采用国内外最新技术进行检测工作的能力。检测人员应了解误差理论数理统计方面的知识，能独立进行数据处理工作。检测人员应对检测工作、数据处理工作持严肃的态度，以数据说话，不受行政或其它方面影响和干扰。
目录 一无机结合料稳定土击实试验作业指导书 (1) 二无机结合料稳定材料无侧限抗压强度试验作业指导书 (3) 三石灰的有效氧化钙含量试验作业指导书 (5) 四石灰的氧化镁含量试验作业指导 (6) 五水泥稳定土中水泥剂量测定试验作业指导书（EDTA滴定法) (10) 六粉煤灰细度试验作业指导书 (12) 七粉煤灰烧失量试验作业指导书 (13) 八粉煤灰比表面积试验作业指导书 (14)
一、无机结合料稳定土击实试验作业指导书 1.依据标准：《公路工程无机结合料稳定材料试验规程》JTG E51-2009。 2.试验目的及适用范围: 2.1目的：在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 2.2适用范围：试验集料的最大粒径宜控制在37.5mm以内（方孔筛）。 3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。 4.试验准备： 4.2试样制备 4.4.1将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或
木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。 4.2.2如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用（用甲法或乙法做试验）。 4.2.3如试料中含有粒径大于5mm的颗粒，则先将试料过25mm的筛，如存留在25mm筛孔的颗粒的含量不超过20%,则过筛料留作备用（用甲法或乙法做试验）。 4.2.4如试料中粒径大于25mm的颗粒含量过多，则将试料过40mm的筛备用（用丙法试验）。 4.2.5每次筛分后，均应记录超尺寸颗粒的百分率。 4.2.6在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。对于细粒土，试样应不少于100g；对于中粒土（粒径小于25mm的各类集料），试样应不少于1000g；对于粗粒土的各种集料，试样应不少于2000g。 5. 试验步骤： 具体试验步骤依据《公路工程无机结合料稳定材料试验规程JTG E51-2009》T 0804-1994的方法进行试验。 6. 试验结果整理： 6.1按下式计算稳定材料的干密度： Pd=P w／1+0.01w 式中P w—试样的含水量。 6.2制图：以干密度为纵坐标、含水量为横坐标，绘制含水量—干密度曲线。将试验各点采用二次曲线方法拟合曲线，曲线的峰值点对应的含水量及干密度即为最佳含水量和最大干密度； 7．试验报告： 试验报告应包括内容：○1.检测项目名称;○2.原材料的品种、规格和产地；○3.试验日期及时间○4.仪器设备名称、型号及编号；○5.试样的最大粒径、超尺寸颗粒的百分率；;○6.无机结合料类型及剂量；所用试验方法类别；最大干密度(g／cm3)；最佳含水量（%），并附击实曲线；○7.执行标准；○8.要说明的其他内容。 8. 试验注意事项： 8.1. 2011版中试验仪器和操作步骤与2000版有所不同，应注意区分，勿延用老标准。
材料试验 作业指导书 文件编号：Q/KV-WD-31 编制：日期： 审核：日期： 批准：日期： 颁布日期：2012.10.15 实施日期：2012.10.30
ABV 材料试验作业指导书 Q/KV-WD-31 REV A 1.0主题内容与适用范围 本规程规定了钢制品的化学成份分析试验规程、力学性能试验规程及硬度试 验规程。 本规程适用于钢制品的化学成份试验、力学性能试验及硬度试验。 2.0引用标准 ASTM D1415 橡胶性能-国际硬度试验方法 ASTM D2240 橡胶性能-硬度计硬度试验方法 ASTM E10 金属材料的布氏硬度标准试验方法 ASTM E18 金属材料的洛氏硬度和洛氏表面硬度标准试验方法 ASTM E92 金属材料的维氏表面硬度标准试验方法 ASTM E140 金属标准硬度换算表---布氏硬度，维氏硬度，洛氏硬度，表面硬 度，努氏硬度和回跳硬度之间的关系 3.0化学成份分析试验规程 3.1 取样 3.1.1 用于钢的化学成份熔炼分析和成品分析的取样必须在钢液和钢材具有代 表性的部位采取，试验应均匀一致，能充分代表其熔炼、成品钢材的化学成份， 并具有足够的数量，以满足分析要求。 3.1.2 制取样品时，不能用水、油或其它润滑剂，应除去表面铁锈、脱碳层、渗 碳层、涂层、镀层金属或其它外来物质。 3.1.3 取样如有特殊要求，可协商采取之。 3.2 元素含量分析试验 3.2.1 碳、硫 3.2.1.1 试剂 氢氧化钾溶液：称取400克氢氧化钾溶于1000毫升水中，搅匀，冷却后使 用。 酸性水液：用刻度吸管吸取1毫升浓流酸加入1000毫升水中，滴加0.1%四 基橙溶液，呈红色。 淀粉吸收液：称取4克淀粉，溶于沸水，稀至5000毫升，加浓盐酸50毫升， 摇匀。 碘酸钾溶液：0.05N,称取1.78克碘酸钾，溶于水稀至1000毫升（此为滴定 母液）。 碘钾滴定液：分取28毫升0.05N碘酸溶液，稀至1000毫升，加1克碘化钾， 摇匀。 3.2.1.2 分析试验 3.2.1.2.1 试验前30分钟打开仪器开关，预热使之恒温于100℃，同时打开氧 气瓶及减压阀出口阀门，调节出口压力为0.12MPa,高速引燃炉体升降气缸，另 一减压阀出口压力为0.12MPa。 3.2.1.2.2 检查仪器装臵是否正常，燃烧标准样品，校验定碳定硫仪。 3.2.1.2.3 称取1克钢标样均匀地放臵在坩埚内加0.5克锡粒助溶，按下燃烧炉 启动开关即可自动供氧分析，分析过程分为准备、通氧、对零、吸收、回复五个2012.10.15发布第1页共1页 2012.10.30实施
土工试验检测作业 指导书
一试样制备 1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。 1.1.2 根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm3；一组试样的含水率与要求的含水率之差不得大于±1%。 1.1.3试样制备需的主要仪器设备，应符合下列规定： 1 细筛：孔径0.5mm，2mm。 2 洗筛：孔径0.075mm。 3 台秤和天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。 4 环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高40mm。 5 其它：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。 1.1.4 原状土试样制备，应按下列步骤进行： 1 将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。
2 根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，秤环刀和土的总质量。 3 从余土中取代表性试样测定含水率，比重、颗粒分析、界限含水率等项试验的取样，应按本标准第1.1.5条2款步骤的规定进行。 4 切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土、制样时不得扰动。 1.1.5 扰动土试样的备样，应按下列步骤进行： 1 将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。 2 对均质和含有机质的土样，宜采用天然含水率状态下代表性土样，供颗粒分析、界限含水率试验。对非均质土应根据试验项目取足够数量的土样，置于通风处凉干至碾散为止。对砂土和进行比重试验的土样宜在105～110℃温度下烘干，对有机质含量超过5%的土、含石膏和硫酸盐的土，应在65～70℃温度下烘干。 3 将风干或烘干的土样放在橡皮板上用橡皮锤碾散。 4 对分散后的粗粒土和细粒土，应按本标准表B.1.1的要求过筛。对含
管道检测作业指导书 The manuscript was revised on the evening of 2021
1、试验项目名称 CCTV管道检测 2、编制目的 为了确保项目实施工作的顺利进行，保证CCTV检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。 3、适用范围 本公司CCTV和潜望镜检测部的全体成员； 需使用CCTV检测仪器和潜望镜检测仪器的相关工作； 4、检测依据 01中华人民共和国行业标准《城镇排水管道检测与评估技术规程》CJJ 181-2012 02中华人民共和国行业标准《城镇排水管渠与泵站维护技术规程》CJJ 68-2016 5、管道检测前的准备及管道检测基本程序 现场检测人员的数量不得少于 2 人。 管道检测应按下列基本程序进行：①接受委托---②现场踏勘---③检测前的准备---④现场检测---⑤内业资料整理、缺陷判读、管道评估---⑥编写检测报告。 按照要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。 管道检测前应搜集下列资料： （1）已有的排水管线图等技术资料； （2）管道检测的历史资料； （3）待检测管道区域内相关的管线资料； （4）待检测管道区域内的工程地质、水文地质资料； （5）检测所需的其他相关资料。
现场踏勘应包括下列内容： （1）察看待检测管道区域内的地物、地貌、交通状况等周边环境条件； （2）检查管道口的水位、淤积、和检查井内构造等情况； （3）核对检查井位置、管道埋深、管径、管材等资料。 检测方案应包括下列内容： （1）检测的任务、目的、范围和工期； （2）待检测管道的概况（包括现场交通条件及对历史资料的分析）； （3）检测方法的选择及实施过程的控制； （4）作业质量、健康、安全、交通组织、环保等保证体系下具体措施； （5）可能存在的问题和对策； （6）工作量估算及工作进度计划； （7）人员组织、设备、材料计划； （8）拟提交的成果资料。 现场检测程序就符合下列规定： （1）检测前应根据检测方法的要求对管道进行预处理； （2）应检查仪器设备； （3）应进行管道检测与初步判读； （4）检测完成后应及时清理现场、保养设备。 管道缺陷的环向位置应采用时钟表示法。缺陷描述应按照顺时针方向的钟点数采用4位阿拉伯数字表示起止位置，前两位数字应表示缺陷起点位置，后两位数字应表示缺陷终止位置。如当缺陷位于某一点上时，前两位数字应采用00表示，后两位数字表示缺陷点位。 管道缺陷位置的纵向起算点应为起始井管道口，缺陷位置纵向定位误差应小于。
土的击实试验培训 培训人志良 时间2017.05.30 1 依据标准 《公路土工试验规程》JTG E40-2007 2 目的和适用围 2.1本试验目的是求出土的最佳含水率及最大击实密度，本方法适用于细粒土。（注：细粒土即粒 组划分图中细粒组含量≥50%的土，粗粒土为巨粒组含量≤15%且巨粒组与粗粒组之和＞50%的土） 2.2 本试验的若干概念及规定： 2.2.1本试验分轻型击实和重型击实。 轻型击实只适用于粒径≤20mm的土，重型击实试验适用于粒径≤40mm的土。 2.2.2击实试筒有尺寸有径10cm试筒、15.2cm试筒、大尺寸（尺寸由土的最大粒径确定）试筒， 一般试验室常见前两种。 a、径10cm试筒只适用于最大粒径≤20mm土； b、径15.2cm试筒适用于最大粒径≤40mm土； c、当土中最大颗粒粒径≥40mm，并且≥40mm颗粒粒径的质量含量大于5%（前提：土 仍然属于细粒土）时，则应使用大尺寸试筒进行击实试验（注：当≥40mm颗粒含量大 于5%且小于30%时，也可按6.4进行最大密度和最佳含水率校正）。 大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层 厚度应大于土样中最大颗粒粒径的3倍以上。单位体积击实功能控制在 2677.2~2687.0kJ/m3围。 2.2.3当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的 70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验（注：有振动台法和表面 震动压实仪法），其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
2.2.4击实试样制备方法分为干土法和湿土法。 干土法：将土样自然风干或晾晒至含水量很小（或绝干）的状态后，测其含水率量，按照预估最佳含水量，通过计算加不同量的水拌和闷土，制备5个或以上含水率以2% 左右递增的土样，其中至少有2个大于和2个小于最佳含水率。 湿土法：采集5个以上的高含水率土，按施工时能进行碾压的最高含水率，分别晾干至不同含水率（不必像干土法一样先风干再加水，而是直接分别风干至预定的不同含 水率），其中至少3个土样小于最高含水率，至少2个土样大于最高含水率。 湿土法适用于高含水率的土，干土法和湿土法土样均不得重复使用。 3 仪器设备 3.1 标准击实仪。击实试验方法和相应设备的主要参数应符合表1的规定。 表1 击实试验方法种类 注：根据规程T 0131-2007 击实试验中轻型击实试验适用于粒径不大于20mm的土的规定，上表中I-2方法中最大粒径应是20mm。 3.2 烘箱及干燥器。 3.3 天平：2000g，感量0.01g；15kg，感量0.1g 3.4圆孔筛：孔径40mm、20mm和5mm各1个。 3.5 拌和工具：400mm×600mm、深70mm的金属盘，土铲。 3.6 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。 4 试样 4.1 本试验可分别采用不同的方法准备试样。各方法可按表2准备试料。
击实试验作业指导书 7.3.1试验目的：通过轻型击实和重型击实，确定该土最大干密度和最佳含水量。 7.3.2 依据标准：《公路土工试验规程》（JTG E40-2007） 7.3.3 仪器设备 标准击实仪 烘箱及干燥器 天平台秤感量 圆孔筛 拌和工具 金属盘 土铲 喷水设备 碾土器 盛土盘 量筒 推土器 铝盒 修土刀 平直尺等。 7.3.4 本试验可分别采用不同的方法准备试样：
1、干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛(视粒径大小而定)。对于小试筒，按四分法取筛下的土约3kg，对于大试筒，同样按四分法取样约6.5kg。 估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分拌和，闷料一夜备用。 2、干土法（土不重复使用）按四分法至少准备5 个试样，分别加入不同水份（按2-3％含水量递增），拌匀后闷一夜备用。 3、湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣除大于38mm的粗石子即可。保持天然含水量的第一个土样，可立即用于击实试验。其余几个试样，将土分成小土块，分别风干，使含水量按2-3％递减。 7.3.5 试验步骤： 1、根据工程要求，按规定选择轻型或重型试验方法。根据土的性质（含易击碎风化石数量多少，含水量高低），按规定选用干土法（土重复或不重复使用）或湿土法。 2、将击实筒放在坚硬的地面上，取制备好的土样分3-5次倒入筒内。小筒按三层法时，每层约800-900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法
一、材料的验收入库 公司对原材料设立编码，进行规范管理。入、出库均需依原材料编码进行；由于出库涉及成本归集与核算，故还需统计成衣编码。 a.数量、品种、规格的验收。检查这三项是否与合同、采购申请单、送货单、发票相符，然后方可以送货单上签名或盖章；如有不符，需请示采购部主管后再决定是否办理入库手续。 必要时，需使用专门的仪器进行检验，如验布机、电子磅等。 b.质量的验收。凡是仓库能检验的由仓库负责检验,凡需要由技术部门或专门机构检验的应由技术部门或专门机构负责检验。经相应的检验合格证明后,才能点收入库,或送到现场使用。 验收入库后即需办理登帐、打印入库单、设立物料吊牌卡等手续,并将入库单第2联与发票、送货单、验布报告等一起送交财务部门。 供应商的送货单上需详细注明购货单位名称、购货日期、货物名称、规格、数量、单位、单价、金额、送货单位名称、送货单位印章、送货人的签名等。 **布料入库的特殊注意事项： a、货物到达仓库后，由面、里料检验人员检验并出具验布报告。验布报告中需注明实际到达货物的数量、质量、损耗及短码情况。采购人员根据验布报告中注明的情况，并依据合同的约定，确定是否收货。 b、仓库人员按照送货单上的数量及合同单价开一张正常入库单，入库单中注明材料名称、编码、数量、单价、单位、金额。如有短码或损耗，则再开一张负数的入库单，冲减送货单与实际收到货物的数量差异，该单数量填负数，但单价、金额均为0。 负数入库单和正常入库单一样，皆需交采购部审查。对短码及损耗的情况，由采购部主管或生产部主管确定其应扣款的金额后，将所有单据转至财务部。 c、入库后需部份退回的材料： 退货金额=实际退货数量×合同约定的购货单价 d、入库后需全部退回的材料：
一试样制备 1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。 1.1.2 根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm3；一组试样的含水率与要求的含水率之差不得大于±1%。 1.1.3试样制备需的主要仪器设备，应符合下列规定： 1 细筛：孔径0.5mm，2mm。 2 洗筛：孔径0.075mm。 3 台秤和天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。 4 环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高40mm。 5 其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。 1.1.4 原状土试样制备，应按下列步骤进行： 1 将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。 2 根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，秤环刀和土的总质量。 3 从余土中取代表性试样测定含水率，比重、颗粒分析、界限含水率等项试验的取样，应按本标准第1.1.5条2款步骤的规定进行。 4 切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土、制样时不得扰动。 1.1.5 扰动土试样的备样，应按下列步骤进行： 1 将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀
无机结合料稳定土的击实试验方法作业指导书 1 目的和适用范围 1.1本试验法适用于在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 1.2试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm （圆孔筛）。 1.3试验方法类别。本试验方法分三类，各类击实方法的主要参数列于表T0804-1中。 表T0804-1试验方法类别 类别锤的 质量 （kg ） 锤击 面 直径 （cm） 落高 （c m） 试筒尺寸 锤 击 层 数 每层 锤 击次 数 平均 单位 击实 功 容许 最大 粒径 （mm ） 内 径 （c m） 高 （c m） 容积 （cm3 ） 甲 4.5 5.0 45 10 12.7 997 5 27 2.687 25 乙 4.5 5.0 45 15.2 12.0 2177 5 59 2.687 25 丙 4.5 5.0 45 15.2 12.0 2177 3 98 2.687 40 2 仪器设备
2.1击实筒：小型，内径100mm，高127mm的金属圆筒，套环高50mm，底座；中型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座； 2.2击锤和导管：击锤的底面直径50mm，总质量为4.5kg。击锤在导管内的总行程为450mm。 2.3天平：感量0.01g。 2.4台秤：称量15kg，感量5g。 2.5圆孔筛：孔径40mm、25mm或20mm以及5mm的筛各一个。 2.6量筒：50mL、100mL和500mL的量筒各1个。 2.7直刮刀：长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。 2.8刮土刀：长150~200mm、宽约20mm的刮刀。用以刮平和修饰小试件的表面。 2.9工字型刮平尺：30mm×50mm×310mm，上下两面和侧面均刨平。 2.10拌和工具：约400mm×600mm×70mm，的长方形金属盘，拌和用平头小铲等。 2.11脱模器。 2.12测定含水量用的铝盒、烘箱等其它用具。 3 试料准备 将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破
编号：SM-ZD-39191 万能材料试验机安全操作 规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
万能材料试验机安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1准备 - 确定试验项目,根据试验项目要求，选择适当的夹具以及配套联接器。 - 检查全部电缆线、接插件的自身和连接有无异常（如：破损、松脱等），特别注意检查交流供电是否在220伏、正/负偏差在10%以内；气压供应是否正常。 - 检查实验室环境（如温度、湿度等）是否符合应用试验及试验机的要求 2开机 - 接通计算机电源，观察WINDOWS系统是否正常。 - 接通主机架电源，观察自检是否正常，8、7、6…4、3、红点闪烁。 - 启动“Bluehill Lite”程序，观察主机/计算机通讯过程是否正常
- 确认主机/计算机系统均正常后，调用具体应用试验方法或编制新试验方法（如拉伸、剥离撕裂）。 3试验 - 正确安装试验所需的夹具和配套联接器，紧固必要的锁紧装置。 - 正确安装试样。 - 根据具体试验样品要求检查试验方法的各项参数，驱动横梁运行，使上、下夹具保持在适当位置。 - 正确设置上、下机械位移限位装置，特别是下限位装置的正确位置，确保上、下夹具不发生碰撞。 - 载荷、位移均应平衡至零点，如使用长行程引伸计，还需应变1归零。 - 启动试验并延续至试验全部完成，点击保存或完成来存储数据。 4关机 - 全部试验完成后，按照要求正确处理/输出各种数据。 - 退出具体应用试验方法 退出“Bluehill”；返回“Windows”界面。
电线电缆 1 范围 1.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。 1.2本细则适用于电线电缆的检测。 2 规范性引用文件 2.1 GBl250—1989 《极限数值的表示方法和判定方法》2.2 GB／T2951—2008《电缆绝缘和护套材料通用实验方法》 2.3 GB5013-2008《额定电压450／750V及以下橡皮绝缘电缆》 2.4 GB5023—2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》 2.5 GB／T3956—2008《电缆的导体》 2.6 GB 8170-1987 《数据修约规则》 2.7 GB／T3048—2007《电线电缆电性能试验方法》 3 检测项目参数及仪器设备要求
４接样或抽样 4.1委托检测 4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。 4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。 4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 4.2抽样检测 4.2.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。注意制备每个试件需要长度约100mm。) 4.2.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。 4.2.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。 4.2.4检查抽样单、登台账是否要求内容逐项填写清楚明确。 5 检测前检查 5.1检查检测任务（流程）单与样品和有关资料是否相符。被
检验作业指导书 名称纸板检验作业指导书编号版次分发号 序号检验项目质量要求检验方法（仪器）检验频次 1配纸实际配纸应符合工单的要求（包括纸品等级、纸色等），实际用纸应生产单一致。目测首检 2规格尺寸长度尺寸偏差± 3mm；宽度尺寸及压线尺寸偏差±1mm, 对角线±5mm。钢卷尺首检 /每 30 分钟抽查一次3纸板表面纸板表面平整清洁，无脏污、裂纹、折皱、人为机损痕迹，表面不得拼接。目测，钢卷尺首检 /每 30 分钟抽查一次4瓦楞成型瓦楞成型正常，楞高无明显损失，不允许存在倒楞、斜楞、塌楞、高低楞、扭曲变形等缺陷。目测首检 /每 30 分钟抽查一次 5粘合纸板粘合良好，不能有明显假粘、漏楞现象，以手撕粘合面不完全撕开为准，纸板表面不许有起泡，露楞、目测，钢卷尺首检 /每 30 分钟抽查一次薄边、不许有缺材现象，脱胶。 6压痕线纸板线压线尺寸偏差为± 1mm,，压线折痕居中，不得有破裂断线，深浅适度，面纸不得有明显损伤现象，钢卷尺首检 /每 30 分钟抽查一次经 180 度五次反复折叠压痕处无裂纹。 7厚度纸板厚度符合要求。钢卷尺首检8水份手感首检9边压强度边压强度应符合图纸或客户要求。电脑测控压缩试验仪首检10耐破强度耐破强度应符合图纸或客户要求。电脑测控纸板耐破度仪首检11特殊要求有特殊要求的，应符合工单或图纸的要求。目测首检检测要点： 1.首检必须以工艺图为准，看清配纸栏、技术要求栏、工序栏，是否有特殊要求。 检测项目为：尺寸、配纸、强度、粘合、特殊要求等逐一检查。 2.对一砍几的纸板，在幅宽方向上几张均须进行检查，特别是尺寸，应逐一检查尺寸、粘合。 3.检查两侧的粘合是否良好，面纸是否有皮带压凹现象；面、里是否有打皱、起泡现象。 4.检查整批纸色是否一致；首检留样，巡检比较。 5. 巡检每 30 分钟一次，每次抽查3-5 个产品。 6.作好首、巡检及相关记录，异常情况及时反馈，对不合格品如：粘合、缺材、尺寸、纸色差异等异常问题及时处理，作好标识，并监督执行。 编制：审核：批准：
文件编号：ZY01-243-2008 作业指导书 （沥青混合料马歇尔击实试验） 编写：日期： 审核：日期： 批准：日期： 受控状态：持有者姓名： 分发号：持有者部门： 江苏省交通科学研究院股份有限公司
目录 1．主要设备及开展项目 (3) 2．仪器设备操作规程 (3) 3．检测工作程序及剩余样品处置 (5) 4．试验操作过程 (6) 5．原始记录表格 (15)
1．试验主要设备及开展项目 表1 主要仪器设备 主要仪器设备 仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪MDJ-I 西安公路研究所/ / 沥青混合料拌和机HB-20 北京兰航测控技术 研究所 室温～ 200℃ ±5℃表2 开展检测项目 开展检测项目 项目名称试验方法方法来源测量范 围 允许误差范围 沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程 2.1马歇尔自动击实仪 马歇尔电动击实仪 2.1.1接通电源，检查仪器设备是否完好 2.1.2设定击实次数
接通电源 设定击实次数 2.1.3将达到击实温度的混合料装入试模， 按击实次数双面击实规定次数 到达击实温度装模 2.1.4试验完毕后，填写原始记录， 清理仪器，保持整洁 2.2拌和机 拌和机 2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热 2.2.2设定拌和温度和时间
拌合温度拌合时间 电源指示灯 2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机 上升按钮 下降按钮开始按钮加入试样 2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样 2.2.6切断电源 2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈 3．检测工作程序及剩余样品处置 委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。 4．试验操作过程 4.1 试验准备
