绪论 ●自动化仪表指哪一类仪表?什么叫单元组合式仪表? 答:a:是由若干自动化元件构成的,具有较完善功能的自动化技术工具.b:由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表. ●DDZ-II型与DDZ-III型仪表的电压.电流信号传输标准是什么?在现场与控制室之间采用直流电流传输信号有什么好处? 答:在DDZ-I型和DDZ-II型以表中采用0~10mA直流电流作为标准信号,而在DDZ-III型和DDZ-S型仪表中,采用国际上统一的4~20mA直流电流作为标准信号.这两种标准信号都以直流电流作为联络信号.采用直流信号的优点是传输过程中易于和交流感应干扰相区别,且不存在相移问题,可不受传输线中电感.电容和负载性质的限制.采用电流制的优点首先可以不受传输线及负载电阻变化的影响,适于信号的远距离传送;其次由于电动单元组合仪表很多是采用力平衡原理构成的,使用电流信号可直接与磁场作用产生正比于信号的机械力.此外,对于要求电压输入的仪表和元件,只要在电流回路中串联电阻便可得到电压信号,故使用比较灵活. ●什么叫两线制变送器?它与传统的四线制变送器相比有什么优点?试举例画出两线制变送器的基本结构,说明其必要的组成部分. 答:a.就是将供电的电源线与信号的传输线合并起来,一共只用两根导线.b. 1有利于识别仪表的断电断线等故障2不仅节省电缆布线方便,而且大大有利与安全防爆易抗干扰.3上限值较大,有利于抑制干扰4上下限的比值为5:1与气动仪表信号制对应,便于相互折算,产生较大的磁力c.图. ●什么是仪表的精确度?试问一台量程为-100~+100℃.精确度为0.5级的测量仪表,在量程围的最大误差为多少? 答:模拟式仪表的合理精确度,应该以测量围中最大的绝对误差和该仪表的测量围之比来衡量,这种比值称为相对百分误差,仪表工业规定,去掉百分误差的%,称为仪表精确度.一般选用相对误差评定,看相对百分比,相对误差越小精度越高.x/(100+100)=0.5%x=1℃. 1-1试述热电偶的测温原理，工业上常用的测温热电偶有哪几种？什么热电偶的分度号？在什么情况下要使用补偿导线？ 答：a、当两种不同的导体或半导体连接成闭合回路时，若两个接点温度不同，回路中就会出现热电动势，并产生电流。 b、铂极其合金，镍铬-镍硅，镍铬-康铜，铜-康铜。 c、分度号是用来反应温度传感器在测量温度围温度变化为传感器电压或电阻值变化的标准数列。 d、在电路中引入一个随冷端温度变化的附加电动势时，自动补偿冷端温度变化，以保证测量精度，为了节约，作为热偶丝在低温区的替代品。 1-2热电阻测温有什么特点？为什么热电阻要用三线接法？ 答：a、在-200到+500摄氏度围精度高，性能稳定可靠，不需要冷端温度补偿,测温围比热电偶低，存在非线性。 b、连接导线为铜线，环境温度变化，则阻值变，若采用平衡电桥三线连接，连线R使桥路电阻变化相同，则桥路的输出不变，即确保检流计的输出为被测温度的输出。 1-3说明热电偶温度变送器的基本结构，工作原理以及实现冷端温度补偿的方法。在什么情况下要做零点迁移？ 答：a、结构：其核心是一个直流低电平电压-电流变换器，大体上都可分为输入电路、放大电路及反馈电路三部分。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 自动化仪表与过程控制课后答案 自动化仪表与过程控制课后答案 0-1 自动化仪表是指哪一类仪表？什么叫单元组合式仪表？自动化仪表:是由若干自动化元件构成的，具有较完善功能的自动化技术工具单元组合式调节仪表 : 由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表 0-2DDZ-II 型与 DDZ-III 型仪表的电压,电流信号输出标准是什么？在现场与控制室之间采用直流电流传输信号有什么好处？ P5 第二段 0-3 什么叫两线制变送器？它与传统的四线制变送器相比有什么优点？试举例画出两线制变送器的基本结构,说明其必要的组成部分？ P5~6 0-4 什么是仪表的精确度？试问一台量程为-100~100C,精确度为 0.5 级的测量仪表,在量程范围内的最大误差为多少？一般选用相对误差评定，看相对百分比，相对误差越小精度越高 x/(100+100)=0.5% x=1 摄氏度 1-1 试述热电偶的测温原理,工业上常用的测温热电偶有哪几种？什么叫热电偶的分度号？在什么情况下要使用补偿导线？答：a、当两种不同的导体或半导体连接成闭合回路时，若两个接点温度不同，回路中就会出现热电动势，并产生电流。 b、铂极其合金，镍铬-镍硅，镍铬-康铜，铜-康铜。 c、分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列。 d、在电路中引入一个随冷端温度变化的附加电动势时，自动补偿 1/ 11
1.测量仪表的概念 在工业生产过程中，为了有效地进行生产操作和自动控制，需要对工艺生产中的一些 主要参数进行自动测量。用来测量这些参数的仪表称为测量仪表。 2.参数检测的基本过程 被测 3.传感器与变送器 传感器又称为检测元件或敏感元件，它直接响应被测变量，经能量转换并转化成一个 与被测变量成对应关系的便于靠着的输出信号，如mV、V、mA、Q、Hz、位移、力 由于传感器的输出信号种类很多，而且信号往往很微弱，一般都需要经过变送环节的进一步处理，把传感器的输出转换成如0~10mA、4~20mA等标准统一的模拟量信 号或者满足特定标准的数字量信号，这种检测仪表称为变送器。 4.测量误差 由于真值在理论上是无法真正被获取的，因此，测量误差就是指检测仪表（精度较低）和标准表（精度较高）在同一时刻对同一被测变量进行测量所得到的2个读数之差。即：△ =X i —x o 也即绝对误差。 5.测量仪表的精确度 在自动化仪表中，通常是以最大相对百分误差来衡量仪表的精确度，定义仪表的精度等级。 由于仪表的绝对误差在测量范围内的上是不相同的，因此在工业上通常将绝对误差中的最大值，即把最大绝对误差折合成测量范围的百分数表示，称为最大相对百分误差：3=最大绝对误差/量程= △ max /（X max -X min）*100% 仪表的精度等级（精确度等级）是指仪表在规定的工作条件下允许的最大相对百分误差。
把仪表允许的最大相对百分误差去掉“±”号和%“”号，便可以用来确定仪表的精度等级。目前，按照国家统一规定所划分的仪表精度等级有： 0.005，0.02，0.05，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0 等。 所谓的0.5 级仪表，表示该仪表允许的最大相对百分误差为± 0.5% ，以此类推。 精度等级一般用一定的符号形式表示在仪表面板上。 仪表的精度等级是衡量仪表质量优劣的重要指标之一。 精度等级数值越小，表示仪表的精确度越高。 精度等级数值小于等于0.05 的仪表通常用来作为标准表，而工业用表的精度等级数值一般大于等于0.5 。 6. 误差分类 按照测量误差的基本性质不同，可以将误差分为系统误差、随机误差和粗大误差。系统误差：相同条件下多次重复测量同一被测量时，如果每次测量值的误差恒定不变（绝对值和符号均保持不变）或按某种确定的规律变化，这种误差称为系统误差。随机误差：是指在相同条件下多次测量同一被测量是产生的绝对值和符号不可预知的随机变化着的误差。有称偶然误差。 粗大误差：是指由于操作人员的操作错误、粗心大意及仪表的误动作等原因而造成的误差。也称为疏失误差。 7.灵敏度 灵敏度是表征检测仪表对被测量变化的灵敏程度，它是指仪表输出变化量和输入变化 是之比，即：灵敏度二△ / △ 8.测量系统中信号的传递形式 从传递信号的连续性的观点来分，在检测系统中传递信号的形式可以分为模拟信号、数字信号和开关信号： 1）模拟信号：在时间上是连续变化的，在任何瞬时都可以确定其数值的信号。可以变换为电信号，即是平滑地、连续地变化的电压或电流信号。例如：连续变化的湿度信号可以利用热电偶转换为与之成比例的连续变化的电势信号。
自动化仪表与过程控制课后答案 0-1自动化仪表是指哪一类仪表什么叫单元组合式仪表 自动化仪表:是由若干自动化元件构成的，具有较完善功能的 自动化技术工具单元组合式调节仪表: 由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表 0-2DDZ-II型与DDZ-III型仪表的电压,电流信号输出标准是什么在现场与控制室之间采用直流电流传输信号有什么好处P5 第二段 0-3什么叫两线制变送器它与传统的四线制变送器相比有什么优点试举例画出两线制变送器的基本结构,说明其必要的组成部分P5~6 0-4什么是仪表的精确度试问一台量程为-100~100C,精确度为级的测量仪表,在量程范围内的最大误差为多少 一般选用相对误差评定，看相对百分比，相对误差越小精度越高x/(100+100)=% x=1摄氏度 1-1试述热电偶的测温原理,工业上常用的测温热电偶有哪几种什么叫热电偶的分度号在什么情况下要使用补偿导线 答：a、当两种不同的导体或半导体连接成闭合回路时，若两个接点温度不同，回路中就会出现热电动势，并产生电流。 b、铂极其合金，镍铬-镍硅，镍铬-康铜，铜-康铜。 c、分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列。 d、在电路中引入一个随冷端温度变化的附加电动势时，自动补偿冷端温度变化，以保证测量精度，为了节约，作为热偶丝在低温区的替代品。 1-2 热电阻测温有什么特点为什么热电阻要用三线接法 答：a、在-200到+500摄氏度范围内精度高，性能稳定可靠，不需要冷端温度补偿,测温范围比热电偶低，存在非线性。 b、连接导线为铜线，环境温度变化，则阻值变，若采用平衡电桥三线连接，连线R使桥路电阻变化相同，则桥路的输出不变，即确保检流计的输出为被测温度的输出。 1-3说明热电偶温度变送器的基本结构，工作原理以及实现冷端温度补偿的方法。在什么情况下要做零点迁移 答：a、结构：其核心是一个直流低电平电压-电流变换器，大体上都可分为输入电路、放大电路及反馈电路三部分。 b、工作原理：应用温度传感器进行温度检测其温度传感器通常为热电阻，热敏电阻集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为变准电流信号或标准电压信号。 c、由铜丝绕制的电阻Rcu安装在热电偶的冷端接线处，当冷端温度变化时，利用铜丝电阻随温度变化的特性，向热电偶补充一个有冷端温度决定的电动势作为补偿。桥路左臂由稳压电压电源Vz（约5v）和高电阻R1（约10K欧）建立的恒值电流I2流过铜电阻Rcu，在Rcu 上产生一个电压，此电压与热电动势Et串联相接。当温度补偿升高时，热电动势Et下降，但由于Rcu增值，在Rcu两端的电压增加，只要铜电阻的大小选择适当，便可得到满意的补偿。 d、当变送器输出信号Ymin下限值（即标准统一信号下限值）与测量范围的下限值不相对应时要进行零点迁移。
生产过程自动化仪表常见故障分析判断 一、生产过程自动化仪表系统故障的判断思路 由于生产操作管道化、流程化、全封闭等特点，尤其是现代化的企业自动化水平很高，工艺操作与检测仪表密切相关，工艺人员通过检测仪表显示的各类工艺参数，诸如反应温度、物料流量、容器的压力和液位、原料的成分等来判断工艺生产是否正常，产品的质量是否合格，根据仪表指示进行加量或减产甚至停车。仪表指示出现异常现象（指示偏高、偏低，不变化，不稳定等），本身包含两种因素：一是工艺因素，仪表正确的反映出工艺异常情况;二是仪表因素，由于仪表（测量系统）某一环节出现故障而导致工艺参数指示与实际不符。这两种因素总是混淆在一起很难马上判断出故障到底出现在哪里。仪表维护人员要提高仪表故障判断能力除了对仪表工作原理、结构、性能特点熟悉外，还需熟悉测量系统中每一个环节，同时，对工艺流程及工艺介质的特性、设备的特性应有所了解。 总之分析现场仪表故障原因时，要特别注意被测控制对象和控制阀的特性变化，这些都可能是造成现场仪表系统故障的原因。所以我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析，检查原因所在。 二、四大测量参数仪表控制系统故障分析步骤 1.溫度控制仪表系统故障分析步骤： 温度控制仪表系统故障，首先要注意两点：该系统仪表多采用电动仪表测量、指示、控制;该系统仪表的测量往往滞后较大。 （1）温度仪表系统的指示值突然变到最大或最小一般为仪表系统故障。因为温度仪表系统测量滞后较大不会发生突然变化。此时的故障原因多是热电偶、热电阻、补偿导线断线或变送器放大器失灵造成。 （2）温度控制仪表系统指示出现快速振荡现象多为控制参数PID
第十二章自动化仪表基础知识 第一节测量误差知识 一、测量误差的基本概念 冶金生产过程大多具有规模大、流程长、连续化、自动化的特点，为了有效地进行工艺操作和生产控制，需要用各种类型的仪表去测量生产过程中各种变量的具体量值。虽然进行测量时所用的仪表和测量方法不同，但测量过程的机理是相同的，即都是将被测变量与其同种类单位的量值进行比较的过程。各种测量仪表就是实现这种比较的技术工具。对于在生产装置上使用的各种测量仪表，总是希望它们测量的结果准确无误。但是在实际测量过程中，往往由于测量仪表本身性能、安装使用环境、测量方法及操作人员疏忽等主客观因素的影响，使得测量结果与被测量的真实值之间存在一些偏差，这个偏差就称为测量误差。 二、测量仪表的误差。 误差的分类方法多种多样，如按误差出现的规律来分，可分为系统误差、偶然误差和疏失误差；按仪表使用的条件来分，有基本误差、辅加误差；按被测变量随时间变化的关系来分，有静态误差、动态误差；按与被测变量的关系来分，有定值误差、累计误差。测量仪表常凋的绝对误差、相对误差和引用误差是按照误差的数值表示来分类的。 1、绝对误差 绝对误差是指仪表的测量值与被测变量真实值之差。用公式表示为： △C=Cm-Cr 式（1-1） 试中Cm代表测量值，Cr代表真实值(简称真值)，△C代表绝对误差。事实上，被测变量的真实值并不能确切知道，往往用精确度比较高的标准仪器来测量同一被测变量，其测量结果当作被测变量的真实值。 绝对误差有单位和符号，但不能完整地反映仪表的准确度，只能反应某点的准确程度。我们将各点绝对误差中最大的称为仪表的绝对误差。绝对误差符号相反的值称为修正值。 2、相对误差 相对误差是指测量的绝对误差与被测变量之比。用公式表示为 式（1-2） 式中AC为测量的绝对误差，Cr为被测变量的真实值。 由上式可见，相对误差C0是一个比值，它能够客观地反映测量结果的准确度，通常以百分数表示。 如某化学反应釜中物料实际温度为300℃，仪表的示值为298．5℃。 求得测量的绝对误差 测量的相对误差 3、引用误差(相对折合误差或相对百分误差) 测量仪表的准确性不仅与绝对误差和相对误差有关，而且还与仪表的测量范围有关。工业仪表通常用引用误差来表示仪表的准确程度，即绝对值与测量范围上限或测量表量程的比值，以非分比表示：
生产过程自动化仪表识图与安装课程总结 第1章生产过程自动化仪表安装概述 一、仪表安装工的特点 1、安装技术要求严 2、工种掌握技能全 3、基本知识得精通 4、工艺联系应密切 5、施工工期要缩短 6、安全技术必突出. 二、仪表安装工作 1.安装前的准备阶段 2.图纸资料的准备 3.安装技术准备 4.辅助安装工作 5.主要安装工作 6.安装竣工后校验 7.调整和试运工作 8.工程验收和移交 三、对仪表安装人员的要求： 仪表工的主要任务是负责生产过程中在线运行的仪表、自动化系统及其附属设备和维修工所用的仪器、仪表的维护保养、定期维修与故障处理，确保其正常运行；负责仪表及自动化系统的更新、安装、调试、检定、开表、投运等工作。 四、施工准备阶段 1.仪表安装准备阶段 2.安装图纸资料的准备 3.施工验收规范 4.安装技术准备 5.安装施工设计单位图纸会审 6.施工安装技术准备工作交底 7.安装施工各项工程划分 8.施工安装材料及物资准备 9.施工记录表格准备10.安装施工工具和标准仪器、仪表的准备 五、施工安装阶段 1、安装施工过程主要的工作 （1. 配合工艺进行一次仪表安装；(2. 在线仪表安装；(3. 仪表盘、柜、箱、操作台安装就位；(4. 仪表桥架、槽板安装，仪表管、线配制，支架制作安装；(5. 仪表管路吹扫、试压、试漏；(6. 单体调试，系统联校，模拟开停车；(7. 配合工艺进行单体试车； (8. 配合建设单位进行联动试车。 2、试车、交工阶段 1.单体试车 2.联动试车 3.整体系统试车 4.仪表安装技术要求 第2章仪表工程图例符号与控制平面布置图的识读 一、测量点的识读 是由生产过程的设备或管道符号引到仪表圆圈的连接引线的起点 二、一张管道流程图主要内容有： （1）设备示意图。带位号、名称和接管口的各种设备示意图。 （2）管路流程线。带编号、规格、阀门、管件及仪表控制点的各种管路流程线。 （3）标注。设备位号、名称、管线编号、控制点符号、必要的尺寸及数据等。 （4）图例。图形符号、字母代号及其他的标注说明索引等。 （5）标题栏。图名、图号、设计项目、设计阶段、设计时间及会签栏。 3．管道仪表流程图读图 读图步骤如下： （1）了解工艺流程概况（2）熟悉控制方案（3）分析控制方案 第3章仪表施工基本图的识读 一、仪表供电系统的相关规定及系统图识读 仪表及自动化装置的供电包括：模拟仪表系统、DCS、PLC、监控计算机、自动分析仪表、安全联锁系统和工业电视系统等。仪表辅助设施的供电包括：仪表盘（柜）内照明、仪表及测量线路电伴热系统，以及其他自动化监控系统。
浅谈过程控制与自动化仪表 摘要随着自动化仪表的更新换代，现代科学技术的发展需要自动化仪表和过程控制提供技术保障，要不断地改进生产技术，使其朝着智能化、网络化、开放性发展。 关键词自动化仪表；自动化技术；过程控制 1 引言 过程控制泛指石油、化工、电力、冶金、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，其被控量通常为压力、液位、流量、温度、PH值等过程变量，是自动化技术的重要组成部分。其作用体现在现代工业生产过程自动化中，过程控制技术可实现各种最优的技术经济指标、提高经济效益和劳动生产率、节约能源、改善劳动条件、保护环境卫生等方面起着越来越大的作用。自动化仪表是用于生产过程自动化的仪器或设备，是实现工业企业自动化的必要手段和技术工具。其特点是兼容性、统一标准。 2 过程控制概述 2.1 过程控制的特点、要求及任务、功能结构 过程控制的特点：系统由被控过程和检测控制仪表组成；被控过程的多样性；控制方案的多样性；控制过程大多属于慢变过程与参量控制；定值控制是过程控制的主要形式。 生产过程对控制最主要的要求可以归结为三个方面，即：安全性、稳定性和经济性。过程控制的任务，就是在了解、掌握工艺流程和生产过程的各种特性的基础上，根据工艺生产提出的要求，应用控制理论对控制系统进行分析、设计和综合，并采用相应的自动化装置和适宜的控制手段加以实现，最终达到优质、高产、低耗的控制目标。 图1过程控制的功能结构图 过程控制的功能结构：测量变送与执行，由测量变送装置与执行装置实现；
操作安全与环保，保证生产安全、满足环保要求的设备(独立运行)；常规与高级控制，实现对过程参数的控制，满足控制要求；实时优化，实现最优操作工况(时间，成本，设备损耗)而设计的方案；决策与计划调度，对整个过程进行合理计划调度和正确决策，使企业利益最大化。 2.2 过程控制的分类 按照被控变量的给定值分类，可分成以下三类： 1. 定值控制系统，是一种被控变量的给定值始终固定不变的控制系统。如：液位控制系统； 2. 随动控制系统随动控制系统是一种被控变量的给定值随时间不断变化的控制系统，例如：锅炉的燃烧控制系统； 3. 程序控制系统(又称顺序控制系统)程序控制系统是被控变量的给定值按预定的时间程序来变化的控制系统。例如：冶金工业中的金属热处理的温度控制。 2.3 过程控制发展概况 20世纪40年代前后(手工阶段)：手工操作状态，凭经验人工控制生产过程，劳动生产率很低； 20世纪50年代前后(仪表化与局部自动化阶段)：过程控制发展的第一个阶段，实现了仪表化和局部自动化； 20世纪60年代(综合自动化阶段)：检测和控制仪表-----采用单元组合仪表(气动、电动)和组装仪表，实现直接数字控制(DDC)和设定值控制(SPC)；过程控制系统结构------多变量系统，各种复杂控制系统，如串级、比值、均匀控制、前馈、选择性控制系统，控制目的------提高控制质量或实现特殊要求； 20世纪70年代以来(全盘自动化阶段)：发展到现代过程控制的新阶段，这是过程控制发展的第三个阶段。 3 自动化仪表概述 自动化仪表是用于过程自动化的仪器或设备，过程控制系统是实现生产过程自动化的平台，而自动化仪表与装置是过程控制系统不可缺少的重要组成部分。 3.1 自动化仪表的分类 (1) 按照安装场地分 现场仪表(一次仪表)、控制室仪表(二次仪表)； (2) 按能源形式分 ①气动控制仪表：以压缩空气为能源。 优点：结构简单，性能稳定，可靠性高，易于维修，天然防爆； 缺点：气动信号传输速度极限=声速340 s，体积庞大。 ②电动控制仪表 优点：信号快速，远距离传输：易于实现复杂规律的信号处理，易 于与其他装置相连，供电用电方便，无需空压机和油泵、水泵； 缺点：不天然防爆；易受电磁干扰；功率不易大，近年的电动仪表 多采用了安全防爆措施，应用更加广泛。 ③液动仪表(以高压油和高压水为能源) 优点:工作可靠，结构简单，功率大，防爆；
第1章（P15） （1）简述过程控制的特点。 Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。 （2）什么是过程控制系统？试用框图表示其一般组成。 Q：1）过程控制是生产过程自动化的简称。它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。2）组成框图： （3）)单元组合式仪表的统一信号是如何规定的？ Q：各个单元模块之间用统一的标准信号进行联络。1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。2）数字式仪表的信号：无统一标准。 （4）试将图1-2加热炉控制系统流程图用框图表示。 Q：是串级控制系统。方块图：
（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？ Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。2）略 （8）通常过程控制系统可分为哪几种类型？试举例说明。 Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。2）略 （10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？ Q：1）不是这样。2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。 （11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？ Q：1）是。2）这是构成安全火花型防爆系统的一个条件。 2、综合练习题 （1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
●自动化仪表指哪一类仪表?什么叫单元组合式仪表? 1 答:a:是由若干自动化元件构成的,具有较完善功能的自动化技术 工具.b:由具有不同功能的若干单元仪表按调节系统具体要求组 合而成的自动调节仪表. ●DDZ-II型与DDZ-III型仪表的电压.电流信号传输标准是什么?在现场与控制室之间采用直流电流传输信号有什么好处? 答:在DDZ-I型和DDZ-II型以表中采用0~10mA直流电流作为标准信号,而在DDZ-III型和DDZ-S型仪表中,采用国际上统一的4~20mA直流电流作为标准信号.这两种标准信号都以直流电流作为联络信号.采用直流信号的优点是传输过程中易于和交流感应干扰相区别,且不存在相移问题,可不受传输线中电感.电容和负载性质的限制.采用电流制的优点首先可以不受传输线及负载电阻变化的影响,适于信号的远距离传送;其次由于电动单元组合仪表很多是采用力平衡原理构成的,使用电流信号可直接与磁场作用产生正比于信号的机械力.此外,对于要求电压输入的仪表和元件,只要在电流回路中串联电阻便可得到电压信号,故使用比较灵活. ●什么叫两线制变送器?它与传统的四线制变送器相比有什么优点?试举例画出两线制变送器的基本结构,说明其必要的组成部分. 答:a.就是将供电的电源线与信号的传输线合并起来,一共只用两根导线.b. 1有利于识别仪表的断电断线等故障2不仅节省电缆布线方便,而且大大有利与安全防爆易抗干扰.3上限值较大,有利于抑制干扰4上下限的比值为5:1与气动仪表信号制对应,便于相互折算,产生较大的磁力 c.图. ●什么是仪表的精确度?试问一台量程为-100~+100℃.精确度为0.5级的测量仪表,在量程范围内的最大误差为多少? 答:模拟式仪表的合理精确度,应该以测量范围中最大的绝对误差和该仪表的测量范围之比来衡量,这种比值称为相对百分误差,仪表工业规定,去掉百分误差的%,称为仪表精确度.一般选用相对误差评定,看相对百分比,相对误差越小精度越高.x/(100+100)=0.5%x=1℃. ●1-1试述热电偶的测温原理,工业上常用的测温热电偶有哪几种?什么热电偶的分度号?在什么情况下要使用补偿导线? 答:a.当两种不同的导体或半导体连接成闭合回路时,若两个接点温度不同,回路中就会出现热电动势,并产生电流.b.铂极其合金,镍铬-镍
生产过程自动化仪表常见故障分析判断 随着现代科技的飞跃发展，自动化仪表得到了越来越广泛的应用，自动化水平已成为衡量各行各业现代化水平的―个重要标志。为了保证生产过程安全、可靠的运行，对生产过程中使用的仪表随时进行检测与维护是非常必要的。作者将结合在工作中的经验，对常见的仪表故障进行了分析，并提出了处理方法。旨在讨论调节阀、温度、液位和压力自动化仪表故障最常见的故障，并提出故障分析及处理的方法。 标签：自动化仪表；故障；处理 1、调节阀卡堵、波动 1.1 调节阀卡堵 卡堵是调节阀常出现的问题，在系统新投运和大修投运初期，在节流口、导向部位，由于管道内焊渣、铁锈等造成堵塞，使介质流通不畅，或调节阀检修中填料过紧，摩擦力增大，导致发生小信号不动作、大信号动作过头。 故障处理：可迅速开、关副线或调节阀，让介质把脏物从调节阀或副线处冲走。另一办法用管钳夹紧阀杆，在外加信号压力情况下，正反用力旋动阀杆，让阀芯闪过被卡处。若不能，则增加气源压力，加大驱动功率，反复上下移动几次。若仍不能动作，则需解体处理。 1.2 调节阀波动 由于调节阀的弹簧刚度不足，导致调节阀输出信号不稳定而急剧变动，易引起调节阀振荡。系统频率与选阀的频率相同或者管道、基座剧烈振动，导致调节阀振动。选型不当时，调节阀工作在小开度时，存在急剧的流阻、流速、压力的变化，当超过阀刚度时，稳定性变差，严重时产生振荡。 故障处理：对轻微的振动，可通过增加刚度来消除。如：选用大刚度弹簧，改用活塞执行结构等。管道、基座剧烈振动，可通过增加支撑消除振动干扰。系统频率与选阀的频率相同，可更换不同结构的阀；工作在小开度时造成的振荡，则是由选型不当，导致流通能力C值选大，必须重新选用流通能力C值较小的或采用分程控制或子母阀，以解决调节阀工作在小开度时存在的问题。 2、温度监测故障处理 2.1 温度指示为零 DCS系统上温度显示为零。首先对DCS系统的模块输入信号进行检查，若测得输入信号为4mA，这说明温度变送器的输出信号为4mA。为了进一步判断

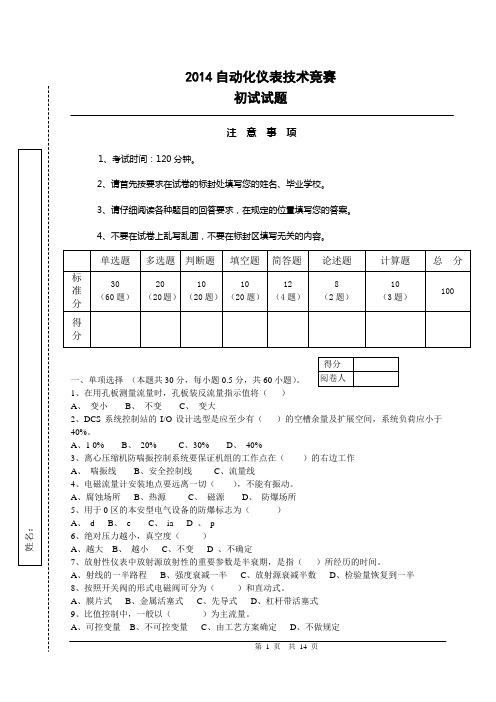

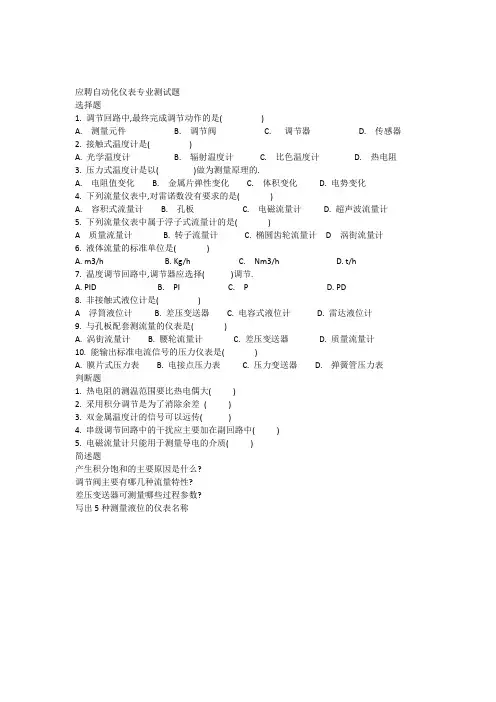

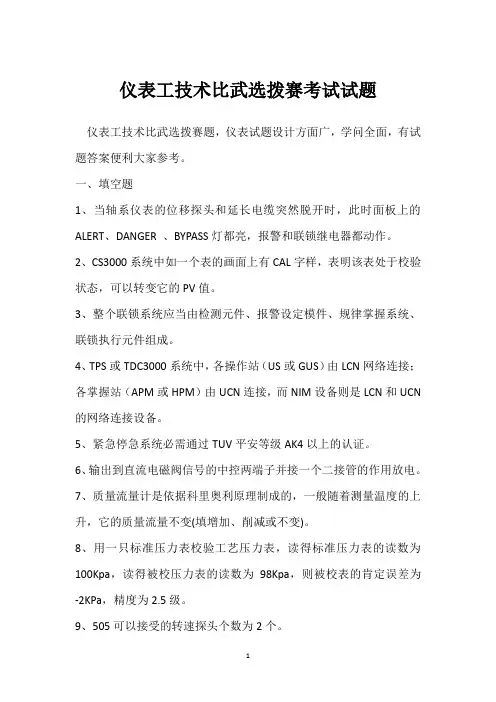

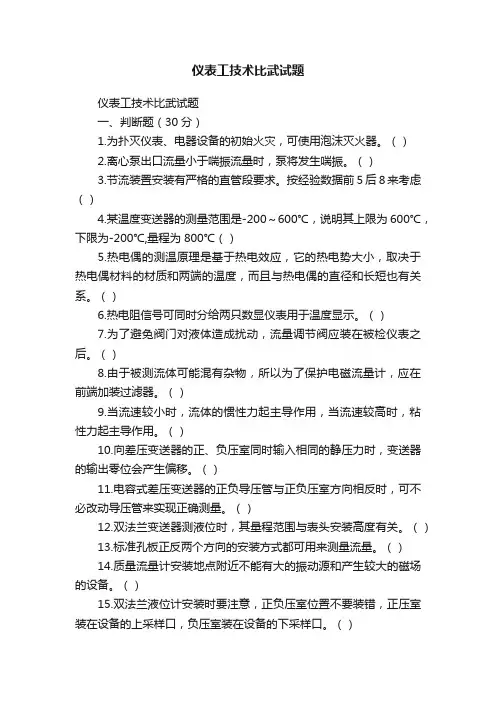

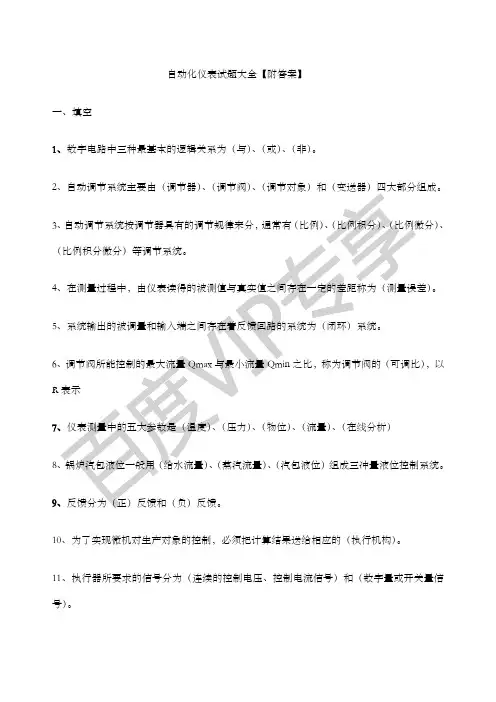

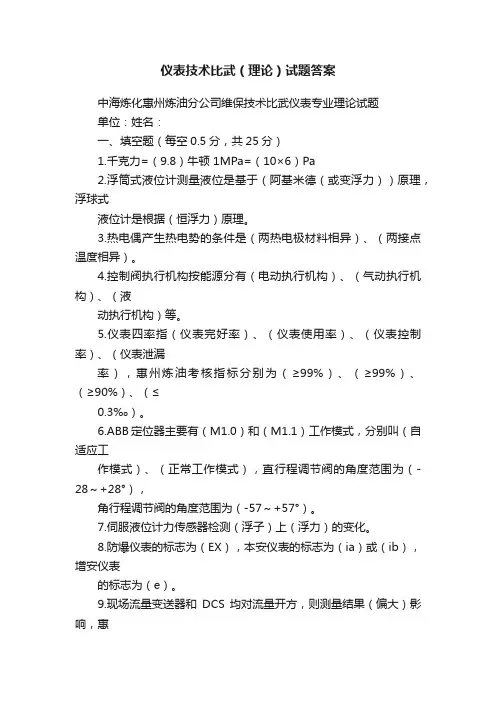

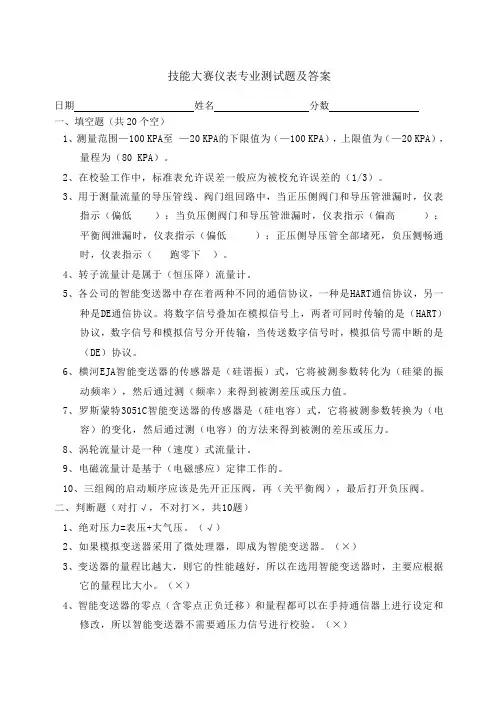

西南科技大学成教学院德阳教学点 《自动化仪表与过程控制》练习题及参考答案 班级： 姓名： 学号： 成绩： 一、填空题 1、过程控制系统一般由 控制器 、 执行器 、 被控过程 和测量变送等环节组成。 2、仪表的精度等级又称 准确度级 ，通常用 引用误差 作为判断仪表精度等级的尺度。 3、过程控制系统动态质量指标主要有 衰减比n 、 超调量σ 和过渡过程时间s t ；静态质量指标有 稳态误差e ss 。 4、真值是指被测变量本身所具有的真实值，在计算误差时，一般用 约定真值 或 相对真值 来代替。 5、根据使用的能源不同，调节阀可分为 气动调节阀 、 电动调节阀 和 液动调节阀 三大类。 6、过程数学模型的求取方法一般有 机理建模 、 试验建模 和混合建模。 7、积分作用的优点是可消除 稳态误差(余差)，但引入积分作用会使系统 稳定性 下降。 8、在工业生产中常见的比值控制系统可分为 单闭环比值控制 、 双闭环比值控制 和 变比值控制 三种。 9、Smith 预估补偿原理是预先估计出被控过程的 数学模型 ，然后将预估器并联在被控过程上，使其对过程中的 纯滞后 进行补偿。 10、随着控制通道的增益K 0的增加，控制作用 增强 ，克服干扰的能力 最大 ， 系统的余差 减小 ，最大偏差 减小 。 11、从理论上讲，干扰通道存在纯滞后， 不影响 系统的控制质量。 12、建立过程对象模型的方法有 机理建模 和 系统辨识与参数估计 。 13、控制系统对检测变送环节的基本要求是 准确 、 迅速 和 可靠 。 14、控制阀的选择包括 结构材质的选择、 口径的选择 、 流量特性的选择 和 正反作用的选择。 15、防积分饱和的措施有 对控制器的输出限幅 、限制控制器积分部分的输出和 积分切除法。 16、如果对象扰动通道增益 f K 增加，扰动作用 增强 ，系统的余差 增大 ， 最大偏差 增大 。 17、在离心泵的控制方案中，机械效率最差的是 通过旁路控制 。 二、名词解释题 1、衰减比 答：衰减比 n 定义为： 衰减比是衡量系统过渡过程稳定性的一个动态指标。为保证系统足够的稳定程度，一般取衰减比为4:1～10:1。 2、自衡过程 答：当扰动发生后，无须外加任何控制作用，过程能够自发地趋于新的平衡状态的性质称为自衡性。称该类被控过程为自衡过程。 3、分布式控制系统 答：分布式控制系统DCS ，又称为集散控制系统，一种操作显示集中、控制功能分散、采用分级分层体系结构、局部网络通信的计算机综合控制系2 1B B n
化工自动化控制仪表特种作业人员安全生产培训大纲及考核标准1 范围 本标准规定了化工自动化控制仪表特种作业人员培训的要求，培训和再培训的内容及学时安排，以及考核的方法、内容，再培训考核的方法、要求与内容。 本标准适用于化工自动化控制仪表特种作业人员的培训与考核。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 《特种作业人员安全技术培训考核管理规定》（国家安全生产监督管理总局30号令）《危险化学品安全管理条例》（中华人民共和国国务院令第344号） 《气体防护急救管理规定》 GB/T 16483 化学品安全技术说明书内容和项目顺序 GB/T 13861-92 生产过程危险和有害因素分类与代码 GB 18218 重大危险源辨识 GB 11651 劳动防护用品选用规则 GB 50093-2002 自动化仪表工程施工及验收规范 ～15 爆炸性气体环境用电气设备 AQ3009-2007 危险场所电气安全防爆规范 AQ3021-2008 化学品生产单位吊装作业安全规范 AQ3022-2008 化学品生产单位动火作业安全规范 AQ3025-2008 化学品生产单位高处作业安全规范 AQ3026-2008 化学品生产单位设备检修作业安全规范 AQ3027-2008 化学品生产单位盲板抽堵作业安全规范 AQ3028-2008 化学品生产单位受限空间作业安全规范 HG/T 20507-2000 自动化仪表选型设计规定 3 术语和定义 下列术语和定义适用于本标准。 化工自动化控制仪表作业特种作业人员Special operator of chemical industry automation control instrument 指化工自动化控制仪表系统安装、维修、维护的作业人员。 4 基本条件 取得化工自动化控制仪表作业上岗资格证； 无色弱、色盲等禁忌症； 培训前需在相应岗位实习3个月以上。 5 培训大纲 培训要求
自动化仪表及过程控制第一章绪论(doc 8页)
第一章绪论 ?本章提要 1.过程控制系统的基本概念 2.过程控制的发展概况 3.过程控制系统的组成 4.过程控制的特点及分类 5.衡量过程控制系统的质量指标 ?授课内容 第一节过程控制的发展概况 1.基本概念 ?过程控制系统-----指自动控制系统的被 控量是温度、压力、流量、液位成分、 粘度、湿度以及PH值(氢离子浓度)等 这样一些过程变量时的系统。(P3) ?过程控制-----指工业部门生产过程的自 动化。(P3) 2.过程控制的重要性 ●进入90年代以来自动化技术发展很 快，是重要的高科技技术。过程控制是 自动化技术的重要组成部分。在现代工 业生产过程自动化电过程控制技术正 在为实现各种最优的技术经济指标、提
● ●现车间或大型装置的集中控制。主要特 点：检测和控制仪表-----采用单元组合仪表(气动、电动)和组装仪表，计算机控制系统的应用，实现直接数字控制(DDC)和设定值控制(SPC)；过程控制系统结构------多变量系统，各种复杂控制系统，如串级、比值、均匀控制、前馈、选择性控制系统；控制目的------提高控制质量或实现特殊要求；理论-----除经典控制理论，现代控制理论开始应用。 ?前馈控制-----按扰动来控制，在扰动可 测的情况下，可以地提高控制质量。 ?选择性控制-----在生产过程遇到不正常 工况或被控量达到安全极限事，自动实现的保护性控制。 ●19世纪70年代以来(全盘自动化阶段)： 发展到现代过程控制的新阶段，这是过程控制发展的第三个阶段。主要特点：检测和控制仪表-----新型仪表、智能化仪表、微型计算机；过程控制系统结构
一、简答题 1、分析如图所示的用不平衡电桥进行热电偶冷端温度补偿方法的原理。 答：热电偶测温时要保持冷端温度恒定。采用不平衡电桥可以对热电偶冷端温度的变化进行补偿，其原理是：将热电偶与不平衡电桥串连，两者输出之和进入显示仪表。而不平衡电桥的一个桥路选择热电阻，其它3个桥臂阻值恒定。测温时，将热电阻与热电偶的冷端置于同样的温度环境下。在某设计的冷端温度下，电桥平衡，输出为0。 当冷端温度升高时，热电偶的输出减小，但热电阻的阻值随着温度的升高而增加，从而引起电桥输出增加。通过合理选择桥路参数，可以在一定冷端温度变化范围内，使得热电偶输出电势减小的数值与不平衡电桥输出相等，从而实现冷端温度补偿。冷端温度减小时，同样也能实现冷端温度补偿。 2、什么叫气动执行器的气开、气关式？其选择原则是什么？ 答：随着送往执行器的气压信号的增加，阀逐渐打开的称为气开式，反之称为气关式。气开、气关式的选择主要是由工艺生产上安全条件决定。一般来说，阀全开时，生产过程或设备比较危险的选择气开式；阀全关时，生产过程或设备比较危险的选择气关式。 3、调节器参数整定的任务是什么？工程上常用的调节器参数整定方法有哪几种？ 答：调节器参数整定的任务是：根据已定的控制方案，来确定调节器的最佳参数值，包括比例度、积分时间、微分时间，以便系统能获得好的控制品质。调节器参数整定的方法有理论计算和工程整定两大类，其中常用的是工程整定法。 4、在什么场合选用比例、比例积分和比例积分微分调节规律？ 答：比例调节规律适用于负荷变化较小、纯滞后不太大而工艺要求不高、又允许有余差的控制系统。比例积分调节规律适用于对象调节通道时间常数较小、系统负荷变化较大，纯滞后不大而被控参数不允许与给定值有偏差的调节系统。比例积分微分调节规律适用于容量滞后较大、纯滞后不大、不允许有余差的调节系统。 5、什么是积分饱和现象？有哪些措施防止该现象的发生？ 答：当控制系统长期存在偏差，积分控制作用输出会不断增加或减小，直到输出超过仪表范围的最大值或最小值而达到仪表所能达到的极限最大或最小值。这时当偏差反向时，控制器的输出不能及时反向，要在一定延时后，控制器的输出才能从最大或最小的极限值回复到仪表范围的最大或最小值，在这段时间内，控制器不能发挥控制作用，造成控制不及时。通常把这种由于积分过量造成的控制不及时现象称为积分饱和现象。 防止积分饱和的措施有： 限幅法：采用技术措施，将控制器的输出信号限制在工作信号范围内。 积分切除法：当控制器处于开环状态时，自动切除其积分作用。
1. 测量仪表的概念 在工业生产过程中，为了有效地进行生产操作和自动控制，需要对工艺生产中的一些主要参数进行自动测量。用来测量这些参数的仪表称为测量仪表。 2. 参数检测的基本过程 被测 3. 传感器与变送器 传感器又称为检测元件或敏感元件，它直接响应被测变量，经能量转换并转化成一个 与被测变量成对应关系的便于靠着的输出信号，如mV、V、mA、Q、Hz、位移、力 由于传感器的输出信号种类很多，而且信号往往很微弱，一般都需要经过变送环节的进一步处理，把传感器的输出转换成如0~10mA、4~20mA 等标准统一的模拟量 信号或者满足特定标准的数字量信号，这种检测仪表称为变送器。 4. 测量误差 由于真值在理论上是无法真正被获取的，因此，测量误差就是指检测仪表（精度较低）和标准表（精度较高）在同一时刻对同一被测变量进行测量所得到的2个读数之差。即：△ =X i —x o 也即绝对误差。 5. 测量仪表的精确度 在自动化仪表中，通常是以最大相对百分误差来衡量仪表的精确度，定义仪表的精度等级。 由于仪表的绝对误差在测量范围内的上是不相同的，因此在工业上通常将绝对误差中的最大值，即把最大绝对误差折合成测量范围的百分数表示，称为最大相对百分误差：3=最大绝对误差/量程= △ max /（X max -X min ）*100%
仪表的精度等级（精确度等级）是指仪表在规定的工作条件下允许的最大相对百分误差。把仪表允许的最大相对百分误差去掉“士”号和“ %”号，便可以用来确定仪表的精 度等级。 目前，按照国家统一规定所划分的仪表精度等级有： 0.005 ，0.02 ，0.05 ，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0 等。 所谓的0.5 级仪表，表示该仪表允许的最大相对百分误差为± 0.5% ，以此类推。精度等级一般用一定的符号形式表示在仪表面板上。 仪表的精度等级是衡量仪表质量优劣的重要指标之一。精度等级数值越小，表示仪表的精确度越高。 精度等级数值小于等于0.05 的仪表通常用来作为标准表，而工业用表的精度等级数值一般大于等于0.5 。 6. 误差分类按照测量误差的基本性质不同，可以将误差分为系统误差、随机误差和粗大误差。系统 误差：相同条件下多次重复测量同一被测量时，如果每次测量值的误差恒定不变（绝对值和符号均保持不变）或按某种确定的规律变化，这种误差称为系统误差。随机误差：是指在相同条件下多次测量同一被测量是产生的绝对值和符号不可预知的随机变化着的误差。有称偶然误差。 粗大误差：是指由于操作人员的操作错误、粗心大意及仪表的误动作等原因而造成的误差。也称为疏失误差。 7. 灵敏度灵敏度是表征检测仪表对被测量变化的灵敏程度，它是指仪表输出变化量和输入变化是之 比，即：灵敏度二△ / △ 8. 测量系统中信号的传递形式从传递信号的连续性的观点来分，在检测系统中传递信号的形式可以 分为模拟信号、数字信号和开关信号： 1）模拟信号：在时间上是连续变化的，在任何瞬时都可以确定其数值的信号。可以变换为电信号，即是平滑地、连续地变化的电压或电流信号。例如：连续变化的湿度信号 可以利用热电偶转换为与之成比例的连续变化的电势信号。 2）数字信号：是一种
自动化仪表与过程控制后 习题答案 ●自动化仪表指哪一类仪表?什么叫单元组合式仪表？ 1答:a：是由若干自动化元件构成的,具有较完善功能的自动化技术工具.b:由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表. ●ＤDZ－II型与DDZ-IＩＩ型仪表的电压.电流信号传输标准是什么?在现场与控制室之间采用直流电流传输信号有什么好处? 答：在DDZ-I型和DDZ-II型以表中采用0~10mA直流电流作为标准信号,而在DDＺ-ＩＩI型和DDZ-S型仪表中,采用国际上统一的4~20mＡ直流电流作为标准信号．这两种标准信号都以直流电流作为联络信号.采用直流信号的优点是传输过程中易于和交流感应干扰相区别，且不存在相移问题,可不受传输线中电感.电容和负载性质的限制.采用电流制的优点首先可以不受传输线及负载电阻变化的影响,适于信号的远距离传送;其次由于电动单元组合仪表很多是采用力平衡原理构成的,使用电流信号可直接与磁场作用产生正比于信号的机械力.此外,对于要求电压输入的仪表和元件,只要在电流回路中串联电阻便可得到电压信号,故使用比较灵活．
●什么叫两线制变送器？它与传统的四线制变送器相比有什么优点?试举例画出两线制变送器的基本结构,说明其必要的组成部分. 答:a．就是将供电的电源线与信号的传输线合并起来,一共只用两根导线.b．1有利于识别仪表的断电断线等故障２不仅节省电缆布线方便,而且大大有利与安全防爆易抗干扰.３上限值较大，有利于抑制干扰4上下限的比值为５：１与气动仪表信号制对应，便于相互折算,产生较大的磁力ｃ.图. ●什么是仪表的精确度?试问一台量程为-100~+100℃.精确度为0.5级的测量仪表,在量程范围内的最大误差为多少？答:模拟式仪表的合理精确度，应该以测量范围中最大的绝对误差和该仪表的测量范围之比来衡量，这种比值称为相对百分误差，仪表工业规定,去掉百分误差的%,称为仪表精确度.一般选用相对误差评定,看相对百分比,相对误差越小精度越高.x/(１０0+１00)＝0.５%x=１℃. ●1-1试述热电偶的测温原理,工业上常用的测温热电偶有哪几种?什么热电偶的分度号？在什么情况下要使用补偿导线? 答:a．当两种不同的导体或半导体连接成闭合回路时,若两个接点温度不同,回路中就会出现热电动势，并产生电流．b.铂极其合金,镍铬-镍硅,镍铬-康铜,铜-康铜．c.分度号是用
1、方框图四要素：控制器、执行器、检测变送器、被控对象。 2、自动控制系统分为三类：定值控制系统、随动控制系统、程序控制系统。 3、控制系统的五个品质指标：最大偏差或超调量、衰减比、余差、过渡时间、振荡周期或频率。 4、建立对象的数学模型的两类方法：机理建模、实验建模。 5、操纵变量：具体实现控制作用的变量。 6、给定值：工艺上希望保持的被控变量的数值。 7、被控变量：在生产过程中所要保持恒定的变量。 8、被控对象：承载被控变量的物理对象。 9、比例度：是指控制器输入的变化相对值与相应的输出变化相对值之比的百分数，即100%/min max min max ?--=）（p p p x x e δ。 10、精确度（精度）：数值上等于允许相对百分误差去掉“±”号及“%”号。 允许相对误差100%-?±=测量范围下限值 测量范围上限值差值仪表允许的最大绝对误允δ 11、变差：是指在外界条件不变的情况下，用同一仪表对被测量在仪表全部测量范围内进行正反行程测量时，被测量值正行和反行得到的两条特性曲线之间的最大偏值。 12、灵敏度：在数值上等于单位被测参数变化量所引起的仪表指针移动的距离。 13、灵敏限：是指能引起仪表指针发生动作的被测参数的最小变化量。 14、表压＝绝对压力－大气压力； 真空度＝大气压力－绝对压力。 15、压力计的选用及安装： （1）压力计的选用：①仪表类型的选用：仪表类型的选用必须要满足工艺生产的要求；②仪表测量范围的确定：仪表的测量范围是根据操作中需要测量的参数的大小来确定的。③仪表精度级的选取：仪表精度是根据工艺生产上所允许的最大测量误差来确定的。 （2）压力计的安装：①测压点的选择；②导压管的铺设；③压力计的安装。 16、差压式流量计和转子流量计的区别：差压式流量计是在节流面积不变的条件下，以差压变化来反映流量的大小（恒节流面积，变压降）；而转子式流量计却是以压降不变，利用节流面积的变化来测量流量的大小（恒压降，变节流面积）。
