公称直径≥1000 距离（≥1000km ）
0 GA1甲级 0
10.0GA1甲级 (设计压力≥10.0Mpa) 压力管道级别划分示意图

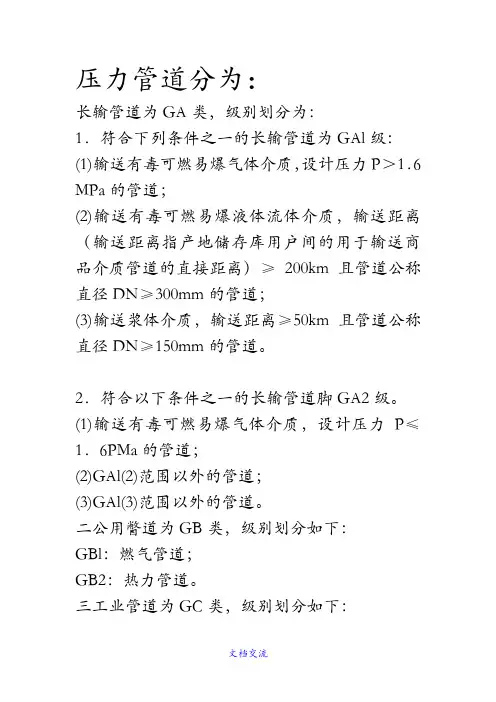

一、GA 类[长输（油气）管道]
长输（油气）管道是指在产地、储存库、使用单位之间的用于输送（油气）商品介质的管道，划分人GA1级和GA2级。
（一） GA1级分为GA1甲级、GA1乙级
1、 GA1甲级
（1）输送有毒、可燃、易爆气体或者液体介质的管道
（2）输送有毒、可燃、易爆气体或者液体介质的管道
2、GA1乙级
（1）输送有毒、可燃、易爆气体介质的管道
10.0Mpa>设计压力≥4.0Mpa
GA1乙级
（2）输送有毒、可燃、易爆液体介质的管道
10.0Mpa>设计压力≥6.4Mpa
GA1乙级
（3）输送有毒、可燃、易爆液体或气体介质的管道
公称直径(DN≥500)
GA1乙级
距离≥200km
（二） GA2级
GA1级以外的长输（油气）管道为GA2级。
二、GB类（公用管道）
公用管道是指城市或者乡镇范围内的用于公用事业或者居民用的燃气管道和热力管道，划分为GB1级和GB2级。
（一）GB1级
所有燃气管道为GB1级。
（二）GB2级
所有热力管道为GB2级。
温度℃ 0 GC1级 设计压力Mpa
热力管道分为以下两类：
（1） 设计压力大于2.5Mpa ；
（2） 设计压力小于或者等于2.5Mpa ；
三 GC 类（工业管道）
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级
（一）GC1级 1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道
2.5Mpa ≥设计压力＞2.5Mpa
GB2级
温度℃ 4.0 GC1级 设计压力Mpa
设计压力Mpa
2、输送甲、乙类可燃气体或甲类可燃液体（包括液化烃）并且设计压力大于或者等于4.0Mpa 的管道
3、输送可燃流体介质、有毒流体介质的管道
设计压力≥10.0Mpa ；或者设计压力≥4.0Mpa ，且设计温度 ≥400℃的管道为GC1级。
185℃＞设计温度＞-20℃
-20℃ 0 1.0 GC3级 1.0Mpa ≥设计压力 185 4、除GC3级管道除外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级规定的工业管道为GC2级管道。
（三）GC3级
输送无毒、非可燃流体介质，设计压力小于或等于1.0Mpa 且设计温度高于-20℃、但是不高于185℃的工业管道为GC3级。
四 GD 类（动力管道）
火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级（设计压力≥6.3Mpa ；设计温度≥400℃）、GD2级（设计压力＜6.3Mpa ；设计温度＜400℃）
设计压力（Mpa ） 400 6.3
管道级别的划分 (1) 压力管道类别级别的划分 (7) 管道分类（级） (10) 压力管道设计类别、级别划分 (19) 压力管道定义及分级 (24) 管道级别的划分 1、概述 在目前国内的规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规泄有《压力管道安全技术监察规程-工业管道》TSGDOOOI-2009.《压力容器压力管道设汁许可规则》TSG RlOOI-2008等。另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设汁规范》GB 50316-2000.《石油化工金属管道工程施工质量验收规范》GB 50517-2010.《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011.《工业金属管逍工程施工质量验收规范》GB 50184-2OlI O两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。 工艺专业在进行PID和管道一览表的设讣中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检査一项。目前公司EPe项目比重较大，工艺作为主导专业应该适当拓展知识而，以便更好的配合项目组和现场的相关工作。下而我将齐规范中对流体类别、管道类别和射线探伤的划分以及相关注意
事项一一作出介绍。 2、相关规范的介绍 《压力管道安全技术监察规程-工业管道》TSG DOOOI-2009 本规泄中对工业管逍的适用条件做岀了如下规泄： 1、最高工作压力大于等于或者等于（表压）的： 2、公称直径大于25mm的 3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于英标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下： 介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规左，压力管道中介质的毒性危害程度包括极度危害、髙度危害和中度危害。 介质的火灾危险性应当符合GB50160-2008《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中的规左。压力管道中介质的火灾危险性气体分为甲类和乙类。液体分为液化婭、甲类、乙类和丙类。 介质的腐蚀性系指：与皮肤接触，在4h内岀现可见坏死现象，或55°C时，对20钢的腐蚀率大于y（年）的流体。 根据介质的状态、火灾危险性、毒性、腐蚀性、设讣温度、设计压力等因素可将压力管道的级别划分为 GCl、GC2、GC3。 《压力容器压力管道设计许可规则》TSG RlOOI-2008 本规左中对工业管道中流体类别和管道等级的划分与《压力管道安全技术监察规程-工业管道》基本一致。 但是关于GC3的规定有所不同，需要特别注意。 《压力管道安全技术监察规程-工业管道》中的规定为：“输送无毒、非可燃流体介质，设计压力
压力管道无损检测 本文由（https://www.doczj.com/doc/0310660565.html,）整理，如有转载，请注明出处。 1.压力管道焊缝外观基本要求 压力管道无损检测前，焊缝外观检查应符合要求。对压力管道焊缝外观和焊接接头表面质量的一般要求如下： 焊接外观应成型良好，宽度以每边盖过坡口边缘2mm为宜。角焊缝的焊脚高度应符合设计规定，外形应平缓过渡。 焊接接头表面 (1)不允许有裂纹、未熔合、气孔、夹渣、飞溅存在。 (2)设计温度低于-29度的管道、不锈钢和淬硬倾向较大的合金钢管道焊缝表面，不得有咬边现象。其他材质管道焊缝咬边深度应大于0.5mm，连续咬边长度应不大于100mm,且焊缝两侧咬边总长不大于该焊缝全长的10%。 (3)焊缝表面不得低于管道表面。焊缝余高?????? ，且不大于3mm，(为焊接接头组对后坡口的最大宽度)。 (4)焊接接头错边应不大于壁厚的10%，且不大于2mm。 2.表面无损检测 压力管道的表面无损检测方法选用原则：对铁磁性材料钢管，应选用磁粉检测；对非铁磁性材料钢管，应选用渗透检测。 对有延迟裂纹倾向的焊接接头，其表面无损检验应在焊接冷却一定时间后进行；对有再热裂纹倾向的焊接接头，其表面无损检验应在焊后及热处理后各进行一次。表面无损检测的应用按照标准要求进行，其探测对象和应用场合一般如下： (1)管子材料外表面质量检验。 (2)重要对接焊缝表面缺陷检测。 (3)重要角焊缝表面缺陷检测。 (4)重要承插焊和跨接式三通支管的焊接接头表面缺陷检测。 (5)管道弯制后表面缺陷检测。 (6)材料淬倾向较大焊接接头的坡口检测。 (7)设计温度低于或等于零下29摄氏度的非奥氏体不锈钢管道坡口的检测。 (8)双面焊件规定清根的焊缝清根后检测 (9)当采用氧乙炔焰切割有淬硬倾向的合金管道上的焊接卡具时，修磨部位的缺陷检测。 3.射线检测和超声检测 射线检测和超声检测的主要对象是压力管道的对接接头，以及对焊管件的对接接头。 无损检测方法选用按设计文件规定。对钛、铝及铝合金、铜及铜合金、镍及镍合金的焊接接头检测，应选用射线检测方法。 对有延迟裂纹倾向的焊缝，其射线检测和超声检测应在焊接冷却一定时间后进行。 当夹套管内的主管有环焊缝时，该焊缝应经营100%射线检测，经试压合格后方可进行隐蔽作业。

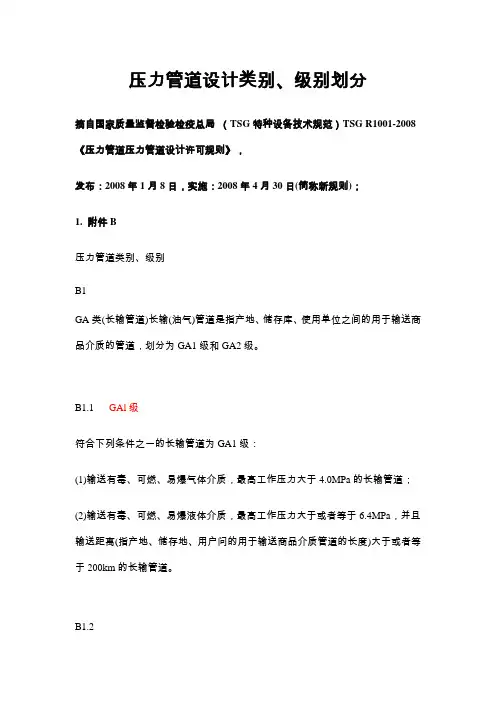

压力管道设计类别、级别划分 摘自国家质量监督检验检疫总局（ TSG 特种设备技术规范） TSG R1001-2008 《压力管道压力管道设计许可规则》， 发布： 2008 年 1 月 8 日，实施： 2008 年 4 月 30 日(简称新规则 )； 1.附件 B 压力管道类别、级别 B1 GA 类(长输管道 )长输 (油气 )管道是指产地、储存库、使用单位之间的用于输送 商品介质的管道，划分为 GA1 级和 GA2 级。 B1.1GAl 级 符合下列条件之一的长输管道为GA1 级： (1)输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa 的长输管道； (2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km 的长输管道。 B1.2 GA2 级: GA1 级以外的长输 (油气 )管道为 GA2 级。 B2 GB 类 (公用管道 ) 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道， 划分为 GBl 级和 GB2 级。 B2.1 GBl 级城镇燃气管道。 B2.2 GB2 级城镇热力管道。
