清洗交底分项工程质量技术交底卡
专业技术负责人: ???交底人：??接受人:
2.2.5 明挖基础工程地基处理安全技术交底 1. 未风化的岩层，岩面倾斜超过15°时，应凿成台阶状，使持力层与重力线垂直；风化的岩层，应凿除已风化部分。 2. 人工凿除岩层时，锤柄必须安装牢固，持锤手不得戴手套。 3. 注浆加固地基时，其材料应符合环保要求；用卵石、碎石、砂石处理地基时，运、卸料和夯实碾压应按相关的安全技术交底的具体要求施工。 4. 爆破岩石应符合下列要求： (1) 施工前，必须由具有相应爆破设计资质的企业进行爆破设计，编制爆破设计书或爆破说明书，并制定专项施工方案，规定相应的安全技术措施，经市、区政府主管部门批准，方可实施。 (2) 露天爆破装药前，应与气象部门联系，及时掌握气象资料，遇雷电、暴雨雪来临；大雾天气，能见度不超过100m；风力大于六级（含）等恶劣天气时，必须停止爆破作业。 (3) 爆破前应根据爆破规模和环境状况建立爆破指挥系统及其人员分工，明确职责，进行充分的爆破准备工作，检查落实，确认合格，并记录。 (4) 爆破前应对爆破区周围的环境状况进行调查，了解并掌握危及安全的不利环境因素，采取相应的安全防护措施。 (5) 爆破前必须根据设计规定的警戒范围，在边界设明显安全标志，并派专人警戒。警戒人员必须按规定的地点坚守岗位。
(6) 施工前，应由建设单位邀请政府主管部门和附近建(构)筑物、管线等有关管理单位，协商研究爆破施工中应对现场环境和相关设施采取的安全防护措施。 (7) 爆破施工必须由具有相应爆破施工资质的企业承担，由经过爆破专业培训，具有爆破作业上岗资格的人员操作。 (8) 施工前必须对爆破器材进行检查、试用，确认合格并记录。 (9) 爆破完毕，安全等待时间过后，检查人员方可进入爆破警戒区内检查，经检查并确认安全后，方可发出解除警戒信号。 5. 现场使用斜道(马道)运输应符合下列要求： (1) 施工前应根据运输车辆的载重、宽度和现场环境对斜道进行施工设计，其强度、刚度、稳定性应满足各施工阶段荷载的要求。 (2) 斜道应直顺，不宜设弯道。 (3) 斜道脚手架必须置于坚实地基上，支搭必须牢固。 (4) 斜道两侧应设防护栏杆，进出口处横栏杆不得伸出栏杆柱。 (5) 斜道宽度应较运输车辆宽1m以上，坡度不宜陡于1∶6。 (6) 使用过程中应随时检查、维护，发现隐患必须及时采取措施，保持施工安全。 6. 现场使用土坡道运输应符合下列要求：
支架现浇梁支架安装施工技术交底 1.交底范围 本交底适用于斑竹互通立交匝道桥支架现浇梁支架安装施工技术交底。 2.施工准备 （1）墩柱系梁浇注完成，墩顶标高确定。并经过监理单位复核，是否与设计图纸及加工配料单相同。 （2）现浇支架搭设场地处理平整、坚实，承载力满足设计及规范要求，同时做好地面的排水处理，设置排水沟。 （3）搭设人员必须经过专业技术培训和专业考试合格后，持证上岗。 （4）进入施工现场的钢管支架及构配件质量经检验合格，构配件应按品种、规格分类堆码，并标挂数量规格铭牌备用。构配件堆放场地应排水畅通、无积水。 3.工艺流程图 4.施工步骤 施工步骤一：测量放样、支架布设 （1）支架高度测量：支架搭设前首先进行支架高度计算，搭设高度=同断面箱梁底板高程 - 现场实测地基基础高程（支架搭设平均高16m）。 （2）施工范围放线：放出现浇箱梁投影面积，由此确定支架搭设作业范围。 （3）支架布设： ①根据箱梁的单位面积平均重量, 以验算竖杆的允许荷载确定支架搭设尺寸。当步距为0.6m时，竖杆允许荷载为40KN/根；步距为1.2m时，允许荷载为30KN/根；步距为1.8m时，允许荷载为25KN/根；步距为2.4m 时，允许荷载为20kN/根。 ②支架搭设采用承插 型盘扣式钢管支架，支架布 设根据已审核通过的专项 施工方案验算结果布置，纵 向间距按1.2m布置，横向 间距按0.9m布置，腹板位 置加密至0.6m布置，水平 杆按照1.2m布置。 （4）支架定位放线：按照支架布设间距放出可调底座准确位置，带线尺量做好标记。 操作要点：模板支架布设施工前应根据施工对象情况、地基承载力、搭设高度，编制专项施工方案，经审核批准后实施。 质量标准：纵向间距按1.2m布置，横向间距按0.9m布置，腹板位置加密至0.6m布置，水平杆按照1.2m布置。 交底人：复核人：交底接收人：1
室内管道支架制作安装 技术交底 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填
交底内容： 联合支架形式选择 项目部根据管线综合布置模型确定联合支架安装位置及形式后，向劳务班组长交底，劳务班组长再向作业人员交底进行下料。 普通支架形式选择 根据管道材质及规格，结合钢管支吊架间距及选型表选择支架形式。距墙或柱较远时，给排水、消防水系统钢管DN≥40水平管支架选用门型支架，重力排水管水平管选用吊杆支架，给排水、消防水立管选用槽钢与管卡结合的支架形式，给排水、喷淋支管DN≤32选用T型支架；距墙较近时，均采用托架形式。常见的支架形式如图所示。 门型支架吊杆支架 T型支架托架（DN15~DN125）托架（DN150~DN250）立管支架 下料、打眼 根据现场测量结果和支架形式进行下料，支架下料和倒角时采用切割机，倒角角度为45度，进行下一工序前必须将断面毛刺打磨干净。下料完毕后根据管道规格及木托宽度确定打眼位置及大小，用台钻打眼，打眼时严禁使用电焊烧眼。通丝螺杆下料时应根据考虑管道坡度需要的长度下料并做好记号，防止安装时混淆。吊耳下料时应充分利用支架加工时的边角料，防止材料浪费。 支架焊接 下料完毕后根据支架形状进行组合并焊接，焊接时要求双面满焊，焊缝应饱满，焊接完毕后应及时清除焊渣。 焊口处处理 本项目采用的都是镀锌型钢支架，因此焊口处需进行防腐处理。焊渣清理完成后，应对焊缝处刷银粉漆2次，刷漆时不能污染支架其他部位。 放线、定位 支架制作完成后，进行现场放线定位。安装前要根据管道走向进行支架定位，定位时要充分考虑支架位置能否满足管道安装，尤其是管道转弯处应事先用管件比划好。同一直线上的支架，应用红外仪进行放线，放线前先在横担中心部位做好标记，打开红外仪，红外线处于第一个支架中心线，依次向后确定各支架位置。 支架安装 放线完成后，进行支架安装。先根据支架安装高度及吊耳螺栓孔位置确定膨胀螺丝
1、模板与混凝土接触面应平整、接缝严密。 2、高分子合成材料面板，应与边肋及加强肋连接牢固。 3、支架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块。支架地基严禁被水浸泡，冬期施工必须采取防止冻胀的措施。 4、支架通行孔的两边应加护桩，夜间应设警示灯。 5、安装拱架前，应对立柱支承面标高进行检查和调整，确认合格后方可安装。在风力较大的地区，应设置风缆。 6、安设支架、拱架过程中，应随安装随架设临时支撑。采用多层支架时，支架的横垫板应水平，立柱应铅直，上下层立柱应在同一中心线上。 7、支架或拱架不得与施工脚手架、便桥相连。 8、安装模板应符合下列规定： ①支架、拱架安装完毕，经检验合格后方可安装模板。 ②安装模板应与钢筋工序配合进行，妨碍绑扎钢筋的模板，应待钢筋工序结束后再安装。 ③安装墩、台模板时，其底部应与基础预埋件连接牢固，上部应采用拉杆固定。 ④模扳在安装过程中，必须设置防倾覆设施。 9、浇筑混凝土前，应对摸板、支架和拱架进行检查和验收，合格后方可施工。 10、模板、支架和拱架拆除应符合下列规定： ①非承重侧模应在混凝土强度能保证结构棱角不损坏时方可拆除，混凝强土强度宜为 2.5MPa及以上。 ②钢筋混凝土结构的承重模板、支架和拱架的拆除，应符合设计要求。当设计无规定时，应符合下表规定。 11、模板、支架和拱架拆除应按设计要求的程序和措施进行，遵循“先支后拆、后支先拆”的原则。支架和拱架，应按几个循环卸落，卸落量宜由小渐大，每一循环中，在横向应同时卸落，在纵向应对称均衡卸落。 12、顶应力混凝土结构的侧模应在预应力张拉前拆除；底模应在结构建立预应力后拆除。 13、拆除模板、支架和拱架时不得猛烈敲打、强拉和抛扔。模板、支架和拱架拆除后，应维护整理，分类妥善存放。 14、检验标准： ①模板、支架与拱架制作及安装应符合施工设计图(施工方案)的规定，且稳固牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施。 ②模板制作允许偏差应符合下表的规定。

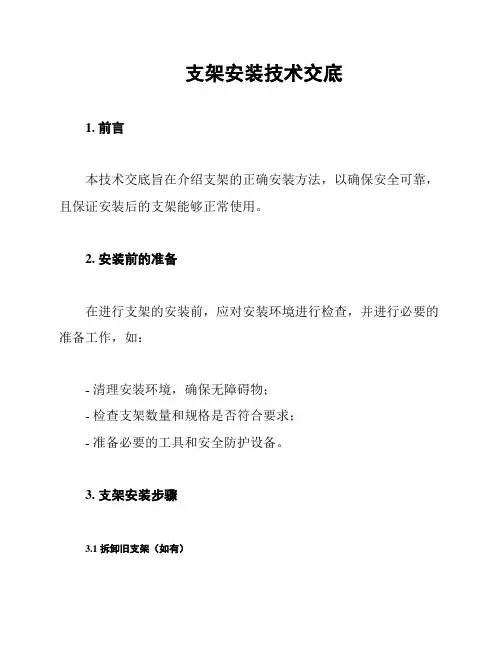

交底记录 工程名称右玉县28.184MWp村级联村光伏扶贫 电站项目工程 分项工程名称支架安装 施工单位中国能源建设集团山西电力 建设有限公司 交底日期年月日 交底提要支架安装施工的准备工作、安装要求、支架安装等 接受交底人签名： 交底作业项目：支架安装技术交底 一、光伏支架安装： （一）支架安装前应做下列准备工作： 1、采用现浇混凝土支架基础时，应在混凝土强度达到设计强度的70%后进行支架安装。 2、支架到场后应做下列检测： 1）外观及防腐镀锌层应完好无损。 2）型号、规格及材质应符合设计图纸要求，附件、备件应齐全。 3、对存放在滩涂、盐碱等腐蚀性强的场所的支架应做好防腐蚀工作。 （二）固定式支架的安装应符合下列规定： 1、支架安装和紧固应符合下列要求： 1）采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准《钢结构工程施工质量验收规范》GB50205的相关规定。 2）支架安装过程中不应强行敲打，不应气割扩孔 3）支架安装过程中不应破坏支架防腐层。 4）支架安装必须按照施工图纸尺寸进行施工，保证各部件尺寸符合施工图纸要求。 2、支架倾斜角度偏差度不应大于38±1°。 3、固定支架安装的允许偏差应符合表5.2.2中的规定。 表1固定支架安装的允许偏差 项目名称允许偏差（mm） 中心线偏差≤2 水平偏差（同组）≤10 立柱面偏差（同组）≤5
（三）支架的安装 1、根据支架安装图纸熟悉支架各零部件，确保各零部件不错用、漏用。 2、每排立柱安装时，首先安装斜梁及前、后斜撑连接件，然后安装前、后斜撑，固定好斜梁与前、后斜撑处后，最后安装檩条，将所有螺栓紧固（东西坡檩条与斜梁必须安装檩条调节件）。 3、根据施工安装图做好各檩条的标示，在现场根据标示对号安装。檩条安装时，通过檩条连接件将两根分段檩条连接成一体，确保檩条平直，并按照图纸要求，保证檩条端部到第一根横梁的尺寸要求。其他三个檩条以第三根檩条为依据，按照图纸要求的间距尺寸分别安装固定，此部分要制作间距尺寸模具，以提高安装速度，并减少尺寸误差。同时要保证组件安装孔的位置在垂直檩条方向在一条直线上。 交底人签名
技术交底记录 2015年 月 日 施工单位 / 分项工程名称 室内管道支架制作安装 交底提要 地下室及商业管道支架制作安装 交底内容: 一?基本要素 1. 施工内容：地下室及商业给排水、消防水管道支架制作及安装； 2. 分部分项工程名称：室内管道支架制作安装； 3. 交底执行标准名称及编号： 3.1《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002 ; 3.2《建筑给水排水及采暖工程施工技术标准》 ZJQ08-SGJB242-2003; 3.3《室内管道支架及吊架》 03S402。 二.分项工程基本情况介绍 本工程所有支架型钢均采用镀锌型钢。 地下室管线密集的走廊及车道采用联合支架， 其余部位采 用普通支吊架。联合支架根据管线综合排布模型剖面图选择相应规格的型钢。 普通支吊架形式选择为： 钢 管采用型钢支架，铸铁管采用通丝螺杆。 1. 技术准备: 1.1 专业施工人员组织作业人员熟悉图纸及相关图集规范。 1.2 联合支架部位预先在图纸上标出安装位置及支架形式。 2. 现场准备与作业条件： 2.1人员及机具：安排好所需要的施工机具设备、材料、人员等进场; 2.2预加工：根据图纸及项目部要求进行支架制作； 1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写 工程名称 / 交底日期
技术交底记录 编 号 工程名称 / 交底日期 2014年 月 日 施工单位 / 分项工程名称 室内给水管道安装 交底提要 室内给水管道安装 2.3作业条件 2.3.1 土建主体结构已验收，现场清理干净； 2.3.2 支架安装所需的基准线应测定并标明，如吊顶标高、地面标高、装修 50线等; 233 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在地下室操作时，要接通 低压照明灯。 3. 资源准备： 3.1材料：镀锌角钢、镀锌槽钢、镀锌通丝螺杆、膨胀螺丝。 3.2主要机具 3.2.1 机械：切割机、台钻、手电钻、电焊机等； 3.2.2 其他：水平尺、线坠、钢卷尺、小线、安全带、脚手架等。 四.施工工艺 1.施工工 查看现 场、 放线测量 2.支架制作安装 2.1查看现场、放线测量 认真熟悉图纸，结合图纸现场查看，确认有工作面后顺着管道走向确定支架安装位置（梁、板、 墙柱）， 放线准确定位管道安装位置及标高并量取尺寸。铸铁管支架测量时，应充分考虑管道坡度。 2.2结合图纸选择支架形式 审核人 交底人 接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写 艺流程 复核位 置、标咼
软基处理施工技术交底 本标段软土地基处理设计为堆载预压，利用路堤荷载作为堆载系统，砂井或塑料排水带作为排水系统。在天然地基中打设砂井或塑料排水带作为竖向排水系统，其上铺设砂垫层，软土地基在路堤荷载作用下，水从孔隙中慢慢排除，孔隙比减小，地基发生固结变形，同时随着超静水压力的逐渐扩散，土的有效应力增大，地基强度逐步增长，从而达到加固软土地基、提高地基承载力的目的。塑料排水板+砂井软基处理段，先施工砂井后施工塑料排水板。 一、现场整理 1、按设计放出需要加固的桩号及范围（塑料排水板和砂井的施工范围按设计路面顶高程放坡宽度两侧各加宽1m计），清除场地上的树根、杂草及腐植物，铺设一层50cm厚的中粗砂垫层，要求含泥量小于3%，渗透系数不小于5×10-3cm／s，以利插塑板机（砂井机）施工和行走。 2施工之前在路堤两侧距设计坡脚线0.5m挖0.3m宽、0.4m深的临时排水沟将场内排除的水排至界外。排水沟外侧须筑高堤，防止雨水溢过土堤。 二、土工格栅施工 1、土工格栅采用TGDG80-80型双向拉伸聚丙烯土工格栅，要求每延米拉伸屈服力≥80KN/m，幅宽2m，其性能指标应满足GB/T 17689-1999的有关要求。 2、土工格栅铺设时其径向应与道路中线垂直，摊铺时应拉直平顺，紧贴下承层，不得出现扭曲、折皱、重叠。 3、土工格栅块与块之间的拼接采用厂家专用的连接铆钉或尼龙绳进行
现场连接。不同块之间搭接缝错开距离不小于30cm。 4、土工格栅块上部回填中粗砂时应按先两侧端、再中部的顺序进行回填。 三、插板（砂井）试验 按设计要求作插塑板（砂井）试验。通过试验确定塑料排水板（砂井）的施工深度，以满足设计要求。试验时以路堤中心线为分界线，向两侧按10m*10m或12m*12m（分别对应排水板间距为1.0m及1.2m的情况）布置网格，在各网格的角点进行插板，取四个角点插板深度的平均值作为各网格的插板深度，并按此选择塑料排水板的类型。 四、插塑板（砂井）机就位 1、施工时，预先以木桩放出每一个区域的四个角点的坐标，然后用带标记（标记与排水板间距相对应）的测量绳进行放样布点，每个点位用白石灰圆圈标注，以防漏插。 2、按设计放出桩位后，必须间隔施工。塑料排水板桩位偏差不得大于100 mm，砂井不得大于150mm,垂直度不得大于1.5% 。 五、塑料排水板施工 1、材质要求：排水板渗透系数不小于5×10-3cm／s，塑料排水板在周围压力为80kPa的条件下，排水能力不小于5cm3／s，抗拉强度不小于130N ／cm。 2、质量要求：排水板利用IJB-16型液压式插板机施工。打设机定位时，管与板位的偏差不大于±100 mm,套管垂直度偏差不超过1.5%。 3、插设要求：塑料排水带穿透加固层，进入下卧层500mm,外露长度大于200mm,回带量不超过500mm，打设塑料排水板带出的淤泥及时运出场外。 4、间距和进尺深度控制： ⑴、根据现场放出的每个区域的四个坐标点标记（木桩），用做好标记
地基处理技术交底(通用版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0240
地基处理技术交底(通用版) 交底内容： 地基处理原因：因基底卵石层标高与设计标高不符，经地基验槽后甲方、设计、勘察、监理等单位研究决定，地基下挖至卵石层，并采用级配砂石回填分层碾压至设计标高（-7.2m）。 一、施工准备： 1、作业条件： 1.1检查基槽的边坡是否稳定，并清除基底上的浮土、积水、软弱层等清除干净，并视基槽表面干燥程度适量撒水（表面湿润即可）。 1.2基底标高经变更为-7.2m，施工前从-7.2m下返至基底标高，按每层厚度500～600mm将标高控制线弹至基槽边坡上。 2、材料准备： 2.1本工程采用天然级配砂石：不得含有草根、树叶、塑料袋等
有机杂物及垃圾，其掺量应符合设计要求，含泥量不宜超过3%，含水量不超过7%、石料含量不小于70%，石料粒径不大于200mm，颗粒级配应良好。 2.2回填探坑使用现场砂石料掺7%水泥。 二、主要机具： 振动碾、蛙式打夯机、手推车、平头铁锹、喷水用胶管、小线、钢尺等。 三、操作工艺： 3.1基槽内浮土、软弱层等清除完毕，适量撒水后，复测基底标高控制线，以及每层回填厚度控制线是否准确到位。 3.2对级配砂石进行材料检验，其中砂石配比以及含水量、含泥量等均应达到设计及规范的规定。 3.3洒水：铺设级配砂石在碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，表面湿润即可。 3.4施工应按先深后浅的顺序进行，按边坡上已钉好的控制线，以50～60cm为一层采用振动碾往复碾压，碾压不少于4遍，四周保
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 支架及组件安装技术交底(通用 版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
支架及组件安装技术交底(通用版) 工程内容及施工范围 全厂范围内光伏发电太阳能板支架及组件安装。 一、主要施工方案 1.支架安装 a.桩顶铁板安装，铁板在焊接过程中需保证其水平度，并使其处于桩顶面中间；焊缝需满足规范要求满焊，结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm。清理后进行防腐处理；焊接结束后及时清理焊缝，进行防腐处理。 b.槽钢立柱安装，每组桩基顶部焊接立柱时先安装首尾两个立柱，然后拉一直线（钢丝绳），以此线为参照安装中间立柱，确保每组立柱中心处于同一直线上；每组立柱焊接时带水平尺，保证其垂直度；立柱焊接优先保证其每组处于同一直线，条件允许的情况下
尽量焊接在铁板中间位置；焊条要求同铁板安装要求；立柱应四面满焊；焊接结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm，清理后进行防腐处理：先刷一遍防锈漆，干燥后再刷一遍沥青漆； c.支架安装，安装顺序：先下后上，先单根后按组安装；用线垂、水平尺或拉线调整支架垂直度、水平度；支架水平度、垂直度允许偏差严格安装图纸设计要求，垂直度≤1mm,水平偏差，东西向全长（相同标高）≤10mm；所有支架的倾斜角度应符合设计：30°，要一致、无变形。 2.太阳能电池组件安装 a.电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓（初始安装不一次拧紧）。安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，做防松处理；电阻电池板安装必须做到横平竖直，同一仰角（30度），同方阵内的电池板间距保持一致。 b.调整首末两根电池板固定螺栓的位置的并将其初拧紧。
支架及组件安装技术交底 (2021) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0959
支架及组件安装技术交底(2021) 工程内容及施工范围 全厂范围内光伏发电太阳能板支架及组件安装。 一、主要施工方案 1.支架安装 a.桩顶铁板安装，铁板在焊接过程中需保证其水平度，并使其处于桩顶面中间；焊缝需满足规范要求满焊，结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm。清理后进行防腐处理；焊接结束后及时清理焊缝，进行防腐处理。 b.槽钢立柱安装，每组桩基顶部焊接立柱时先安装首尾两个立柱，然后拉一直线（钢丝绳），以此线为参照安装中间立柱，确保每组立柱中心处于同一直线上；每组立柱焊接时带水平尺，保证其垂直度；立柱焊接优先保证其每组处于同一直线，条件允许的情况下
尽量焊接在铁板中间位置；焊条要求同铁板安装要求；立柱应四面满焊；焊接结束后及时清理焊缝，焊缝应均匀、无烧穿、无明显的咬肉、夹渣和气孔，厚度为8mm，清理后进行防腐处理：先刷一遍防锈漆，干燥后再刷一遍沥青漆； c.支架安装，安装顺序：先下后上，先单根后按组安装；用线垂、水平尺或拉线调整支架垂直度、水平度；支架水平度、垂直度允许偏差严格安装图纸设计要求，垂直度≤1mm,水平偏差，东西向全长（相同标高）≤10mm；所有支架的倾斜角度应符合设计：30°，要一致、无变形。 2.太阳能电池组件安装 a.电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓（初始安装不一次拧紧）。安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，做防松处理；电阻电池板安装必须做到横平竖直，同一仰角（30度），同方阵内的电池板间距保持一致。 b.调整首末两根电池板固定螺栓的位置的并将其初拧紧。
技术交底记录编号 工程名称交底日期2011年10月31日 施工单位分项工程名称风管系统安装 交底提要风管安装 交底内容： 一、主要机具、工具： 机具：砂轮锯、电焊机、台钻等。 工具：圆丝板、手锯、手锤、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊设备等。 量具：钢卷尺、卡尺等。 二、风管安装： 交底内容： 1、风管安装前应对其外观进行质量检查，并清除其内外表面粉尘及管内杂物。安装中途停顿时， 均要及时用塑料布封堵孔洞并做好看护。 2、风管位置、标高及走向必须按照施工图纸进行。 3、风管吊架安装时必须用红外线防线仪器防线，保证支吊架横平竖直。 4、风管安装法兰、横担、吊杆尺寸要求： 风管尺寸横担槽钢吊杆胀栓 横担水平间距（m） b≤630 30*3 / Φ8圆钢外胀M8 3 630＜b＜1000 40*4 6 Φ8圆钢外胀M8 2.5 1000≤b≤1500 40*4 6 Φ10圆钢外胀M8 2.5 1500＜b＜2400 50*5 6 Φ10圆钢外胀M10 2.5 2400≤b≤400050*5 8 Φ10圆钢外胀M10 2 5、明装风管（-2层风管）吊架与楼板的连接件可采用6.3#槽钢头，长度6CM，暗装风管可采用角钢头焊接连接件，连接件全部用外胀固定在楼板之上。同一条管道连接件朝向必须一致。 6、风管吊架示意图： ⑴不保温风管吊架⑵保温风管吊架
技术交底记录编号 工程名称交底日期2011年10月31日 施工单位分项工程名称风管系统安装 交底提要风管安装 7、螺栓安装使用要求：风管管段四角连接处螺栓必须使用镀锌螺栓，螺栓顺气流方向插入，连接法兰的螺栓螺母两侧加镀锌垫圈，螺母在法兰的同一侧；薄钢板法兰连接部分如下图所示：（其中弹簧夹长度150mm，间距150mm，保持同一管段弹簧夹位置在一条线上排列） 弹簧夹（板厚1.2） 8501胶带 8、风管连接垫料规定：通风以及空调风系统采用8501密封胶条，消防排烟系统采用石棉垫。 9、垫料不得凸入风管内，垫料使用在拐角处采用图示方法搭接： 10、风管内不得敷设各种管道、电线或电缆，室外立管的固定拉索严禁拉在避雷针或避雷网上。 11、风管安装偏差应符合以下规定： （1）明装水平风管水平度偏差不得大于3mm/m，总偏差不得大于20mm； （2）明装垂直风管垂直度偏差不得大于2mm/m，总偏差不大得于20mm； （3）暗装风管位置应正确，无明显偏差。 12、风管与风机、风机箱、空气处理机等设备相连处应设置柔性短管，其长度为150～300mm 或按设计规定。柔性短管不应作为找正、找平的异径连接管。风管穿越结构变形缝处应设置的柔性短管，其长度应大于变形缝宽度100mm以上。 13、风管与建筑结构风道的连接接口，应顺气流方向插入，并应采取密封措施。

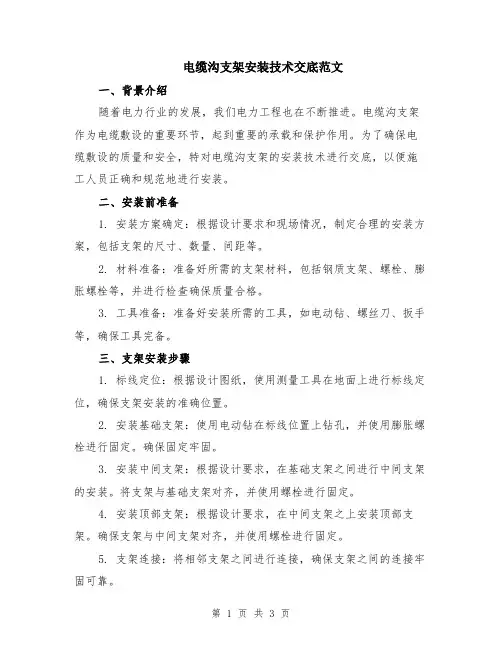

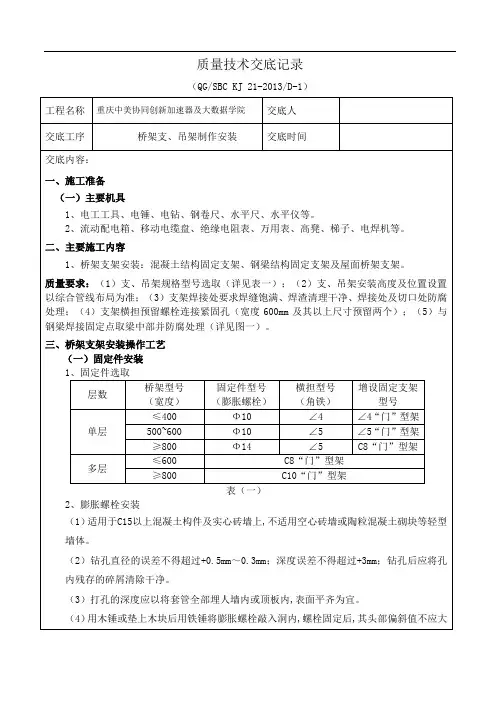

质量技术交底记录 (QG/SBC KJ 21-2013/D-1 ) 交底内容: 、施工准备 （一）主要机具 1、电工工具、电锤、电钻、钢卷尺、水平尺、水平仪等。 2、流动配电箱、移动电缆盘、绝缘电阻表、万用表、高凳、梯子、电焊机等。 、主要施工内容 1、桥架支架安装：混凝土结构固定支架、钢梁结构固定支架及屋面桥架支架。 质量要求：（1 ）支、吊架规格型号选取（详见表一）；（2 ）支、吊架安装高度及位置设置以综合管线布局为准；（3）支架焊接处要求焊缝饱满、焊渣清理干净、焊接处及切口处防腐处理；（4）支架横担预留螺栓连接紧固孔（宽度600mm及其以上尺寸预留两个）；（5）与钢梁焊接固定点取梁中部并防腐处理（详见图一）。 、桥架支架安装操作工艺 （一）固定件安装 1、固定件选取
2、膨胀螺栓安装 （1）适用于C15以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。 （2）钻孔直径的误差不得超过+0.5mm?0.3mm ;深度误差不得超过+3mm ;钻孔后应将孔内残存的碎屑清除干净。 （3）打孔的深度应以将套管全部埋人墙内或顶板内，表面平齐为宜。 （4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mm。 （二）支架固定 1、钢梁下支架安装 工字钢 /~ ■ffr ------- 矿匸字钢中鄒固定］］）固定支架
图（一）
(三)支架间距 1、桥架固定支架间距 (1)垂直间距：支架间距不大于2.0m。 (2)水平间距：支架间距1.5m~2.0m。 (3)防晃支架间距：混凝土楼板安装不大于20m ;钢梁安装每“工”字钢增设一只。涉及 二层及二层以上的综合支架时，全部采用此支架，支架间距 1.5m。 (4 )抗震支架：具体位置待专业厂家深化设计。 (四)注意事项 1、桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300?600mm的直线段侧设一 个支撑，当弯曲半径大于300mm时，还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。 2、垂直桥架固定，桥架宽度＞300mm时单独设固定件；桥架宽度v 300mm时直接贴墙面固 定。 3、支架横担预留螺栓连接紧固孔(宽度600mm及其以上尺寸预留两个)。
地基基础工程技术交底记录
技术交底记录 共6页，第1页工程名称武隆县平桥中学校学生公寓楼分部工程地基与基础 分项工程混凝土灌注桩
1、人工开挖桩孔，井壁支护应根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。 2、开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。 3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。 4、按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。 5、按设计要求分段制作好钢筋笼。 6、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。 技术交底记录 共6页，第2页工程名称武隆县平桥中学校学生公寓楼分部工程地基与基础
分项工程混凝土灌注桩 交底内容： 7、在地下水位比较高的区域，先降低地下水位至桩低以下0.5m左右。 8、人工挖孔操作的安全至关重要，开挖前应对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。 四、操作工艺 1、工艺流程： 放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）→插桩顶钢筋 2、放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径

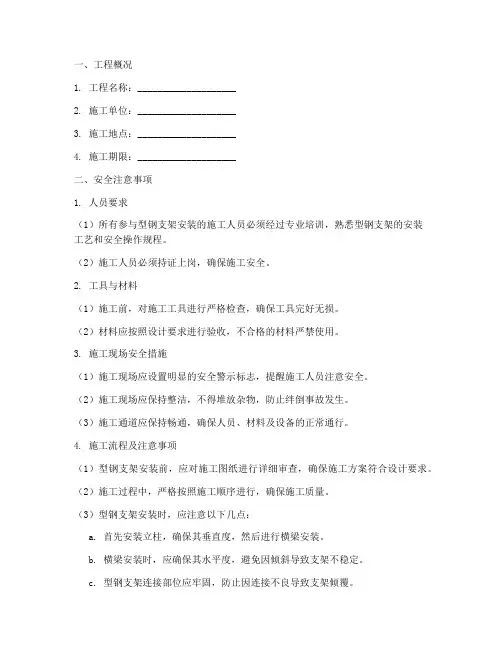

安全交底书 单位工程名称京广铁路跨线桥交底内容支架施工安全交底交底时间交底地点 交底人被交底人代表 交底内容： 一、支架施工危险源： 1. 高空坠落 2. 物体打击 3. 坍塌 二、安全注意事项： 1. 进入施工现场必须遵守安全生产有关规定。 2. 特殊工种实行持证上岗制度，严禁无证上岗及非特种工人员操作机械设备。 3. 搭设支架人员必须戴安全帽、系安全带、穿防滑鞋。凡患有高血压病、心 脏病、贫血病、癫痫病、四肢有残缺者，不能高空作业，饮酒后禁止从事高空作业。 4. 所有施工人员进入施工现场都必须佩戴好安全帽；高空作业时必须正确佩 带和使用安全带。 5. 不得在脚手架基础及其邻近处进行挖掘作业。 6. 在恶劣气候条件下（如大雨、大雾、强风）禁止高空作业。 7. 在支架上进行电、气焊作业时，必须有防火措施和专人看守。 8. 整个作业现场必须采用封闭式管理，地面应设围栏和警戒标志，严格禁止
与施工无关人员进入现场，进入现场人员必须带安全帽。搭拆脚手架时，并派专人看守。 9. 夜间施工必须有照明。 10. 施工路口设置安全标志和警示灯，施工现场易燃场所设安全禁止标志和灭 火器材。 11. 严禁在脚手架上堆放与施工无关的物料，以确保脚手架畅通和防止超载。 12. 作业人员严禁攀登架子上下，必须走人行爬梯。 13. 不准将工具及材料上下投掷，要用绳子系牢后往下或往上吊送，以免打伤 下方工作人员或击毁脚手架。 14. 在支架四周地面用钢管加防护网设置围栏，并派专人看守，严禁非操作人 员入内。 15. 为防止施工工具、材料、杂物等掉落造成人员、车辆伤害。在支架顶部作 业面箱梁模板外侧设安全护栏，护栏距离箱梁模板外沿1m，采用钢管架设并且在护栏外侧悬挂安全防护网。施工现场除安全维护人员外，任何外部车辆及人员未经允许不得进入。 16. 支架安装时，在支架一侧安装楼梯式人行爬梯，供检查等人员上下通行。 搭设时爬梯与支架分离，爬梯两侧设安全防护栏杆，保证人员上下安全。 17. 施工现场用电必须由专业的电工全权负责，配电箱、柜的安装应符合用电 安全规定，现场严禁用裸露线作临时照明，所有用电设备必须有接地保护。 18. 在施工现场内的沟、槽、坑、急转弯等处易于发生危险的部位设立安全防 护和警示牌，夜间设红色警示灯。 19. 整个施工现场内实行封闭式管理，对于非工作人员在无特殊情况下禁止入
软基处理技术交底 一、软基处理技术要求 本线设计的软基加固处理措施主要有：换填法、褥垫层法、双向搅拌桩、搅拌桩、CFG桩等复合地基。 1、换填法 （1）软弱土地基挖除换填土应根据土质情况和换土深度，将设计范围内淤泥、软弱土层全部或分段清除，整平底部，再比照路堤相应部位规定的填料、压实标准和填筑工艺进行回填。 （2）当底部起伏较大，可设置台阶或缓坡，并按先深后浅的顺序进行换填施工。 （3）换填区域采用机械开挖时，应避免坑底土层受扰动，留有30～50cm 厚的人工清理层。 2、褥垫层 （1）施工前应做现场压实工艺性试验，获得褥垫层填料工艺参数，确定满足路基褥垫层压实要求的最佳压实厚度、松铺系数、碾压遍数、碾压速度、碾压组合方式、碾压最优施工含水率和检测验收手段和指标等工艺参数。 （2）垫层用砂、碎石进场时应进行验收，并对其杂质含量、粒径级配进行检验。砂垫层铺设宽度及厚度应符合设计要求。碎石垫层应采用级配良好且未风化的砾石或碎石，其最大粒径不得大于50mm含泥量不大于5%，且不含草根、垃圾等杂质。 （3）垫层基底应平整、碾压，无植物根系、浮土，平整度、排水坡符合设计要求。 （4）垫层的施工办法、分层铺填厚度、每层压实遍数等宜通过工艺试验确定。一般情况下，垫层的分层铺填厚度可取200～300mm。 （5）褥垫层的检测指标和压实标准可按孔隙率n≤28％，压实度k≥0.92，Evd≥40MPa 控制。 3、土工格栅 （1）用于路堤基底的土工格栅，严格按设计要求的材料、型号、技术指标
等施工，不得随意改变或降低设计标准和要求；材料进场时应按规定的批次进行质量抽样检验。材料运至工地后，应分批堆放在料棚（库）内，防止日晒雨淋，并保持材料棚通风干燥。 （2）土工格栅纵轴向沿主要受力方向铺设，受力方向的连接强度不应低于设计允许抗拉强度，纵向搭接15-20cm，横向10cm，搭接处用塑料带绑扎，并在铺设的格栅上每隔1.5-2m用U型钉固定于下承面，铺设的土工格栅应及时回填土料，铺设的土工格栅层数视技术要求。 （3）铺设土工格栅前，先将下承层（碎石垫层、保护砂层、填土层等）顶面平整，碾压密实，并清除表面坚硬凸出物，铺设保护砂层后铺设土工格栅，格栅铺设应平整，密贴，平铺土工格栅后，应拉紧展平，但应避免过量拉伸，于格栅顶面按设计要求铺设保护砂层，上覆保护层厚度不宜少于10cm。土工格栅铺设后应及时填筑填料，避免长时间露天存放或施工暴露过久。 （4）土工格栅上覆填料摊铺宜从中间往两侧进行，碾压应与静压为主，不宜高频振动，压路机行走速度宜为中低速，严禁汽车直接行驶在土工格栅上。 3、双向搅拌桩复合地基 双向搅拌桩技术是将水泥土搅拌桩的成桩机械的钻杆改进为同心双轴钻杆，内钻杆上设置正向旋转叶片并设置喷浆口；外钻杆上安装反向旋转叶片，通过外杆上叶片反向旋转过程中的压浆作用和正反向旋转叶片同时双向搅拌水泥土的作用，阻断水泥浆上冒途径，保证水泥浆在桩体中均匀分布和搅拌均匀，确保成桩质量。 双向搅拌桩桩径为0.5m，一般呈正方形或三角形布置，桩长原则上必须穿透软弱层至硬底。一般采用PO42.5级普通硅酸盐水泥，掺入量一般不少于16%，每米搅拌桩水泥用量不小于55Kg。具体应通过室内配方试验确定，要求28d水泥土无侧限抗压强度不小于1.2MPa，90d水泥土无侧限抗压强度不小于1.6MPa，桩体压缩模量不小于60MPa。当用于阻水帷幕时，还应满足渗透系数K≤1×10-7cm/s。桩顶铺0.6m碎石垫层，垫层内铺设一层双向土工格栅，其抗拉强度不小于110KN/m，铺设土工格栅时，两端回折不少于2.0m。 4、搅拌桩复合地基 搅拌桩桩径为0.5m，一般呈正方形或三角形布置，桩长原则上必须穿透软
路基表土清理技术交底 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
路基表土清理技术交底在路基用地和取土坑范围内，认真清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并对基底进行认真处理和压实，达到设计要求的密实度。 一、伐树、除根及表土处理 路堤填筑时若不清除结合面上的草木残株等有害于路堤稳定杂物，路堤形成后一旦杂物腐烂变质，地基将发生松软和不均匀沉陷等现象，为了预防这种情况，就必须在填土之前做好伐树、除根和表层土壤处理工作。 特别当路堤填筑高度小于时，应注意将路基范围内的树根、草丛全部挖除。伐树、除根和清除草丛作业可采用人工法或机械法。应注意的是是对草丛不能用火烧的方法。如基底的表层土系腐殖土，则须用挖掘机或人工将其表层土清除换填，厚度视具体情况而定，不小于30cm为宜，并予以分层压实，压实度符合规范要求。 如发现草炭层、鼠洞裂缝、溶洞等，都必须注意处理好。有些清除物，在路堤填筑后，可取回作为护坡保护层使用。 二、路堤基底处理的施工技术
稳定斜坡上的地基表层的处理： （1）地埋面横坡缓于1:5，清除地表草皮、腐殖土序直接在天然地面上填筑路堤。 （2）地面横坡为1:5～1:时，在清除草皮杂物后，还应将原地面挖成台阶，台阶宽度不小于2m，高度为～，台阶顶面做成向内倾斜3%～5%的斜坡。当基岩面上的覆盖层较薄时，宜先清除覆盖层再挖台阶；当覆盖层较厚且稳定时，可予保留。 路堤基底为耕地或松土时，应先清除有机土、种植土，平整后按规定要求压实。在深耕地段，必要时，应将松土翻挖，土块打碎，然后回填、整平、压实。 在稻田、湖塘等地段，应视具体情况采取排水、清淤、晾晒、换填、加筋、外掺无机结合料等处理措施。当为软土地基时，应进行地基处理。

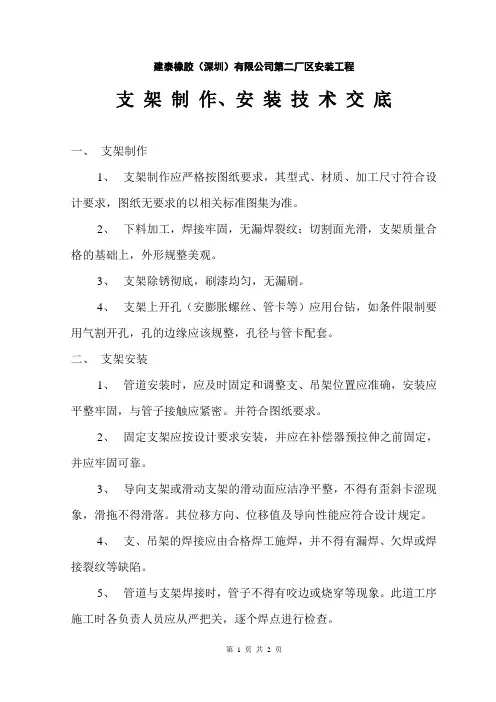

交底内容： 一、基本要求： 1．根据图纸设计管道位置，确定支架的标高位置。 2．直管道支架中心一致，坡度正确，平整牢固。 二、支架制作： 1．支架型钢下料采用机械切割打眼。 2．型钢的孔径应大于螺栓直径1~2 mm。 3．管架圆钢丝扣端头伸出螺帽长度2-3牙；＞DN100以上管道端头伸出上两个螺帽。 4．型钢角钢除锈、刷防锈漆两道。 5．抱箍扁铁末端距支架横担为15 mm，焊于扁铁的圆钢丝扣端头伸出螺帽2-3牙。 6．钢管支架间距见下表 公称直径（毫米）20 25 32 40 50 70 80 支架间距（米） 1.5 2 2 3 3.5 4 5 公称直径（毫米）100 125 150 200 250 300 ﹥300 支架间距（米） 5 5.5 6.5 7.5 8.5 9.5 9.5 7.无特别说明管道采用一般支架，固定支架安装在图纸标注的位置，系统直管道如无固定支架, 管道两端及中间设防晃支架。组合式固定支架另出大样图。 8.管井内的立管，每隔2-3层应设导向支架。 9.管道支、吊架的焊接应由合格持证焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。支 架与管道焊接时，管道侧的咬边量，应小于0.1管壁厚。 10.本工程水平管道支架采用三种形式：固定支架、一般支架、防晃支架。形式见下图：
1.1管道应固定牢固；管道支架或吊架之间的距离不应大于下表的规定 公称直径（mm）25 32 40 50 80 100 125 150 200 250 距离（m）0.5 0.6 0.7 0.8 0.9 1 1.1 1.3 1.6 1.8 2、管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。 3、配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。 4、当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。 5、竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5-1.8m。 五、支吊架形式 机房或地下室主干管固定吊架采用槽钢门形架，槽钢规格根据计算后确定， 转角处采用45°对焊，焊缝要均匀。凹槽方向统一向东。
三轴搅拌桩地基加固技术交底 技术交底记录 编号: 工程名称水泥搅拌桩交底类别地基处理技术交底内容及要求, 一、简介 本交底适用于苏州高新区有轨电车1号线STI-TJ-1标工程地下通道地基加固 三轴搅拌桩施工。 本工程地下通道水泥搅拌桩设计采用φ850三轴搅拌桩加固,桩间距0.6m,咬合0.25m,单幅截面积1.495?。要求基底以上水泥掺入比为8%,基底以下水泥掺入比为13%,水灰比为0.5。有效桩单桩每延米水泥349.83Kg,水174.925Kg,空桩单桩每延米水泥215.28Kg,水107.64Kg。主要工程量见附表 二、施工步骤 1、施工准备 施工前完成桩机拼装工作,完成灰浆制备系统包括工作平台、制浆设备及泵送 设备、灰浆流动制备站的安装,并清理场地。 2、导沟开挖 根据控制线,采用挖掘机开挖宽1.2m深1.2m的导沟,开挖导沟余土应及时处理,以保证搅拌桩正常施工,并达到文明工地要求。 3、定位线与搅拌桩孔位定位 三轴搅拌桩三轴中心间距,Ф850mm搅拌桩桩间距为1800mm,搭接250mm。根据 这个尺寸在定位轴线上作好桩位定位标志。 4、三轴搅拌桩机就位 桩机就位由当值班长统一指挥,移动前先撒白灰线作为钢板的基准线,然后挖机根据灰线铺设钢板,看清上、下、左、右各方面的情况,严禁碾压电缆和气浆管。装
机就位后,调整桩机导向架,平面允许偏差为?20mm,立柱导向架的垂直度不大于 1/200。 5、水泥浆液拌制 水泥浆由后台设备自动计量拌制,开钻前对拌浆工作人员做好交底工作。水泥搅拌桩基底以上水泥掺入比为8%,基底以下水泥掺入比为13%,水灰比为0.5,泥浆比重为1.8。计算出有效桩单桩每延米水泥349.83Kg,水174.925Kg,空桩单桩每延米水泥215.28Kg,水107.64Kg。按照设计严格控制每桶搅拌桶的水泥用量及液面高度,并在现场挂配合比标识牌,标明水灰比、泥浆比重、每桶水泥及水的用量。 6、搅拌下沉 启动电动机,放松卷扬机使搅拌头自上而下切土拌和下沉,下沉速度宜控制在 0.5~1m/min,保持匀速下沉,直到钻头下沉钻进至桩底标高。 7、注浆、搅拌、提升 开动灰浆泵,待纯水泥浆到达搅拌头后,边注浆、边搅拌、边提升,为使水泥浆和原地基土充分拌和,提升速度宜控制在1~2m/min,保持匀速提升,提升至桩顶以上0.5m处停止喷浆,搅拌数周。施工中因故停浆应将搅拌机下沉到停浆点下0.5m。由于水泥掺入量有变化,在施工过程中一定要严格控制喷浆高程,确保水泥搅拌桩长度。深度误差不得大于5cm,水泥用量的误差不得大于1% 8、移至下一桩位,重复以上步骤。 三、质量检验 1、制作7.07×7.07×7.07cm试块,取刚搅拌完成而未凝固的水泥土搅拌桩浆液制作试块,每台班抽检1根桩,每根桩不应少于2个取样点,每个取样点应制作3件试块。取样点应设置在基坑坑底以上1m范围内和坑底以上最软弱土层处的搅拌桩内。试块应及时密封水下养护28d后进行无侧限抗压强度试验,其强度不小于1.0MPa。
