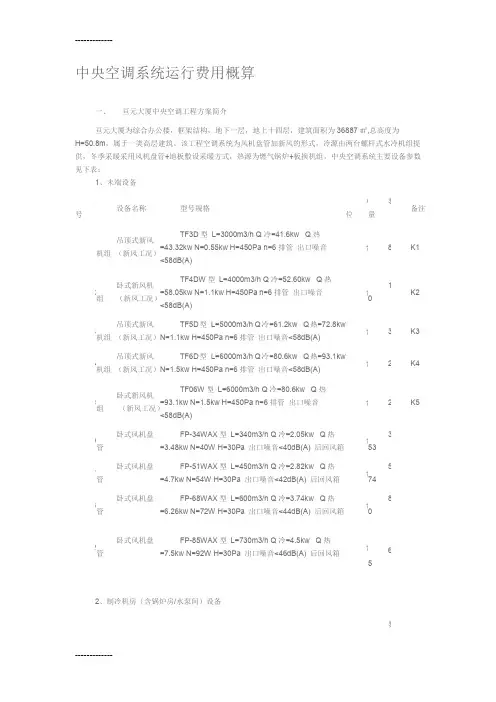

中央空调系统运行费用概算
一、亘元大厦中央空调工程方案简介
亘元大厦为综合办公楼，框架结构，地下一层，地上十四层，建筑面积为36887㎡,总高度为H=50.8m，属于一类高层建筑。该工程空调系统为风机盘管加新风的形式，冷源由两台螺杆式水冷机组提供，冬季采暖采用风机盘管+地板敷设采暖方式，热源为燃气锅炉+板换机组。中央空调系统主要设备参数见下表：
1、末端设备
序号设备名称型号规格
单
位
数
量
备注
1 吊顶式新风
机组（新风工况）TF3D型L=3000m3/h Q冷=41.6kw Q热
=43.32kw N=0.55kw H=450Pa n=6排管出口噪音
<58dB(A)
台8 K1
2 卧式新风机
组（新风工况）TF4DW型L=4000m3/h Q冷=52.60kw Q热
=58.05kw N=1.1kw H=450Pa n=6排管出口噪音<58dB(A) 台
1
K2
3 吊顶式新风
机组（新风工况）TF5D型L=5000m3/h Q冷=61.2kw Q热=72.8kw
N=1.1kw H=450Pa n=6排管出口噪音<58dB(A)
台 3 K3
4 吊顶式新风
机组（新风工况）TF6D型L=6000m3/h Q冷=80.6kw Q热=93.1kw
N=1.5kw H=450Pa n=6排管出口噪音<58dB(A)
台 2 K4
5 卧式新风机
组（新风工况）TF06W型L=6000m3/h Q冷=80.6kw Q热
=93.1kw N=1.5kw H=450Pa n=6排管出口噪音
<58dB(A)
台 2 K5
6 卧式风机盘
管
FP-34WAX型L=340m3/h Q冷=2.05kw Q热
=3.48kw N=40W H=30Pa 出口噪音<40dB(A) 后回风箱
台
3
53
7 卧式风机盘
管
FP-51WAX型L=450m3/h Q冷=2.82kw Q热
=4.7kw N=54W H=30Pa 出口噪音<42dB(A) 后回风箱
台
5
74
8 卧式风机盘
管
FP-68WAX型L=600m3/h Q冷=3.74kw Q热
=6.26kw N=72W H=30Pa 出口噪音<44dB(A) 后回风箱
台
8
9 卧式风机盘
管
FP-85WAX型L=730m3/h Q冷=4.5kw Q热
=7.5kw N=92W H=30Pa 出口噪音<46dB(A) 后回风箱
台
6
5
2、制冷机房（含锅炉房/水泵间）设备
序号设备名称型号规格
单
位
数
量
备注
1 双螺杆半封
闭冷水机组
30HXC400A；制冷量1392KW；输入功率279KW。台 2 开利
2 燃气锅炉
GE-615-1020型；额定热功率=1.02 MW；
N=2.2KW；G=4.6t；耗气量130m3/h
台 2 泰州安信
3 燃气锅炉
CWNS-0.7型；额定热功率=0.70 MW；N=1.5KW；
G=3.7t；耗气量82.4m3/h
台 1 广州迪森
4 热水循环泵
KQW80/150-7.5/2型；流量=46.7m/h；扬程=28m；
N=7.5KW
台 4 3用1备
6 冷冻水循环
泵
KQW200/320-37/4(z)；流量=171-294m3/h；扬程
=34.9-25m；N=37KW
台 3 2用1备
8 冷却水循环
泵
KQW200/300-37/4(z)；流量=196-336m3/h；扬程
=31.5-23m；N=37KW
台 3 2用1备
1
冷却塔KSD-LN-200-C2型；流量=312t/h；N=5.5KW×2 台 2
1 1 定压补水装
置
KQG-SPGLZ-1275型自动给水装置；水泵L=9～
18m3/h；H=60～80m；N=7.5KW
台 1
电机1用1
备
1
2
软化水装置YH-2750A型全自动软水器，产水量15t/h 台 1 1
3
除污器G型射频水处理器DN300；承压1.2Mp；N=300W 台 1
1 4 电子水处理
仪
KGD-350A过滤型电子除垢仪；流量=930T/h；承
压P=1.0MPa；N=130W
台 1
二、运行参数、条件
1、天然气燃气价格：1.4元/NM3
2、电费：0.73元/KW
3、制冷期：90天/年
4、采暖期：150天/年
三、中央空调年运行费用（万元）
设备分类季节中央空调机房设备中央空调末端设备
分项内容费用(万元) 分项内容费用(万元)
制冷季节制冷耗电26.91 风机盘管耗电 1.95
2.94 空调机组耗电0.99
采暖季节制热耗电11.0 69.4 风机盘管耗电 6.67 9.14
制热耗燃气58.4 空调机组耗电 2.47 年运行费用小计96.31 年运行小计12.08 年运行费用合计108.39 万元
说明：以上表格详细计算见后附计算说明。
附：运行费用计算说明：
一、制冷机房（锅炉房）设备运行费用
1、由于空调负荷的变化是随外界环境温度而变化，具有很大随机性。
A、机组在一个制冷期90天内运行的负荷分布为：
100%负荷：占17%制冷期，相当于制冷期的15天；
75%负荷：占39%制冷期，相当于制冷期的35天；
50%负荷：占33%制冷期，相当于制冷期的30天；
25%负荷：占11%制冷期，相当于制冷期的10天；
B、机组在一个制热期150天内运行的负荷分布为：
100%负荷：占17%制热期，相当于制热期的25天；
75%负荷：占39%制热期，相当于制热期的58天；
50%负荷：占33%制热期，相当于制热期的50天；
25%负荷：占11%制热期，相当于制热期的17天；
C、每日运行时间折合满负荷运行时间：
根据大厦使用情况，制冷季节螺杆机为8小时/天。
（实际运行为上午9点至下午5点，再加上4小时的夜间运行）。
采暖季节燃气锅炉为12小时/天。
（实际运行为早晨5点至下午5点，再加上6小时夜间运行）。
2、一台螺杆式制冷机实际制冷负荷工况能耗
100%制冷量75%制冷量50%制冷量25%制冷量耗电量（％）100 80 65 50
耗电量（KW/h）279 223.2 181.35 139.5 34、一台燃气锅炉实际制热负荷工况能耗
100%制热量
75%制热
量
50%制热
量
25%制热
量备注
燃气耗量（％）100 75 50 25
燃气耗量（NM3/h）130 97.5 65 32.5
泰州安
信
燃气耗量（NM3/h）82.4 61.8 41.2 20.6
广州迪
森
4、制冷运行费用计算：
A、电费：
a、两台主机每年制冷运行耗电（50％以下负荷开一台主机）：
[（279kw×15天＋223.2kw×35天）×2＋279kw×30天+181.35kw×10天] ×8小时/天×0.73元/kw·h÷10000= 19.96 万元/年
b、两台冷却塔每年制冷运行耗电（50％以下负荷开一台冷却塔）：
（2×11kw×50天+11kw×40天）×0.73元/kw·h×8小时/天÷10000= 0.9万元/年
c、两台循环水泵和两台冷却水泵每年制冷运行耗电（50％以下负荷各开一台泵）
（4×37kw×50天＋2×37kw×40天）×0.73元/kw·h×8小时/天÷10000= 6.05 万元/年
B、制冷期运行合计：26.91万元/年
5、制热运行费用计算：
A、水泵运转电费：
a、两台热水循环水泵每年制热运行耗电（50％以下负荷开一台泵）
（2×37kw×83天＋37kw×67天）×0.73元/kw·h×12小时/天÷10000= 7.55 万元/年
b、一次侧热水泵每年制热运行耗电（50％以下负荷开两台泵）
（3×7.5kw×83天＋2×7.5kw×67天）×0.73元/kw·h×12小时/天÷10000= 2.52 万元/年
B、每年制热燃气费（25%-75%负荷开两台锅炉；25%负荷以下开一台锅炉）
[（130×2＋82.4）NM3/h×25天＋（130×2）NM3/h×58天＋（97.5×2）NM3/h×50天＋82.4NM3/h×17天）]×1.4元/NM3×12小时/天÷10000= 58.4万元/年
C、锅炉风机运行耗电
[（2×2.2kw＋1.5 kw）×25天＋（2×2.2kw）×108天＋1.5kw×17天）]×0.73元/kw·h×12小时/天÷10000= 0.57 万元/年
D、采暖期运行费用合计：69.04 万元/年
二、中央空调末端设备运行费用
1、风机盘管设备：
末端风机盘管功率：353×40W＋574×54W＋80×72W＋65×92W=56.9 kw
夏季：56.9×（15＋0.75×35＋0.5*30+0.25*10）×0.73元/kw·h×8小时/天÷10000= 1.95万元/年
冬季：56.9×（25＋0.75×58＋0.5*50+0.25*17）×0.73元/kw·h×12小时/天÷10000= 6.67万元/年
2、新风机组设备：
末端新风机组功率：8×0.55kw＋10×1.1kw＋3×1.1kw＋4×1.5kw=28.9kw
夏季：28.9×（15＋0.75×35＋0.5*30+0.25*10）×0.73元/kw·h×8小时/天÷10000= 0.99万元/年
冬季：28.9×（25＋0.75×58＋0.5*50+0.25*17）×0.73元/kw·h×12小时/天÷10000= 2.47万元/年
