系统辨识和最小二乘参数估计Matlab仿真
一、系统辨识
在控制系统的分析中，首先要建立系统的数学模型，控制系统的数学模型是定量描述系统或过程内部物理量（或变量）之间关系的数学表达式。
一般来说，建立控制系统数学模型有两种基本方法：
（1）机理建模（白箱模型）：即根据系统内在运行机制、物料和能量守恒等物理学、化学规律建立系统的数学模型，一般步骤如下：
Step1：根据系统工作原理及其在控制系统中的作用，确定输入和输出；
Step2：根据物料和能量守恒等关系列写基本方程式；
Step3：消去中间量；
Step4：获得系统模型；
（2）实验法建模（黑箱模型）：即对于机理尚不清楚或机理过于复杂的系统，可以人为的对其施加某种测试信号，并记录其输出响应，或者记录正常运行时的输入输出数据，然后利用这些输入输出数据确定系统模型结构和参数。
多年来，系统辨识已经发展为一门独立学科分支，通过系统辨识建立一个对象的数学模型，通常包括两方面的工作：一是模型结构的确定（模型的类型、阶次），二是模型参数估计。
根据时间是否连续，参数模型又可以分为连续时间系统模型和离散时间系统参数模型，这两类模型均可采用输入输出模型和状态空间模型描述，离散系统采用差分方程描述，以单输入单输出（SISO）离散系统参数模型为例。
1.确定性模型
SISO系统确定性模型可表示为：
u(k)和y(k)分别为输入和输出，d为纯延时。
2.随机性模型
如果受到随机扰动，则式子可写为：
为系统随机扰动，其结构如图：
系统辨识的一般步骤如图：
从图中可以看出，利用辨识的方法建立系统数学模型，从实验设计到模型获得，需要这些步骤。
二、最小二乘参数估计
1.批处理最小二乘
考虑以下CAR模型：
为白噪声，结构参数na、nb和d已知，参数估计的任务就是根据可测量
的输入输出，确定如下参数：
仿真实例：
式中，为方差为1的白噪声，选用幅值为1的逆M序列作为输入，LS 算法进行参数估计，仿真结果如图：
仿真程序(Matlab):
%批处理最小二乘参数估计（LS）
clear all;
a=[1 -1.5 0.7]'; b=[1 0.5]'; d=3; %对象参数
na=length(a)-1; nb=length(b)-1; %na、nb为A、B阶次
L=500; %数据长度
uk=zeros(d+nb,1); %输入初值：uk(i)表示u(k-i)
yk=zeros(na,1); %输出初值
x1=1; x2=1; x3=1; x4=0; S=1; %移位寄存器初值、方波初值
xi=randn(L,1); %白噪声序列
theta=[a(2:na+1);b]; %对象参数真值
for k=1:L
phi(k,:)=[-yk;uk(d:d+nb)]'; %此处phi(k,:)为行向量，便于组成phi矩阵
y(k)=phi(k,:)*theta+xi(k); %采集输出数据
IM=xor(S,x4); %产生逆M序列
if IM==0
u(k)=-1;
else
u(k)=1;
end
S=not(S); M=xor(x3,x4); %产生M序列
%更新数据
x4=x3; x3=x2; x2=x1; x1=M;
for i=d+nb:-1:2
uk(i)=uk(i-1);
end
uk(1)=u(k);
for i=na:-1:2
yk(i)=yk(i-1);
end
yk(1)=y(k);
end
thetae=inv(phi'*phi)*phi'*y' %计算参数估计值thetae
2.递推最小二乘
在批处理最小二乘法时，由于每次处理的数据量较大，而且常常要求对象参数能够在线实时估计，解决的方法就是将其化成递推算法，其基本思想为：
算法介绍：
仿真实例:
式中，为方差为0.1的白噪声，取初值，选择方差为1的白噪声作为输入信号u(k)，采用RLS算法进行参数估计，仿真结果如图：
仿真程序（Matlab）：
%递推最小二乘参数估计（RLS）
clear all; close all;
a=[1 -1.5 0.7]'; b=[1 0.5]'; d=3; %对象参数
na=length(a)-1; nb=length(b)-1; %na、nb为A、B阶次L=400; %仿真长度
uk=zeros(d+nb,1); %输入初值：uk(i)表示u(k-i)
yk=zeros(na,1); %输出初值
u=randn(L,1); %输入采用白噪声序列
xi=sqrt(0.1)*randn(L,1); %白噪声序列
theta=[a(2:na+1);b]; %对象参数真值
thetae_1=zeros(na+nb+1,1); %thetae初值
P=10^6*eye(na+nb+1);
for k=1:L
phi=[-yk;uk(d:d+nb)]; %此处phi为列向量
y(k)=phi'*theta+xi(k); %采集输出数据
%递推最小二乘法
K=P*phi/(1+phi'*P*phi);
thetae(:,k)=thetae_1+K*(y(k)-phi'*thetae_1);
P=(eye(na+nb+1)-K*phi')*P;
%更新数据
thetae_1=thetae(:,k);
for i=d+nb:-1:2
uk(i)=uk(i-1);
end
uk(1)=u(k);
for i=na:-1:2
yk(i)=yk(i-1);
end
yk(1)=y(k);
end
plot([1:L],thetae); %line([1,L],[theta,theta]); xlabel('k'); ylabel('参数估计a、b');
legend('a_1','a_2','b_0','b_1'); axis([0 L -2 2]);
系统辨识和最小二乘参数估计Matlab仿真 一、系统辨识 在控制系统的分析中，首先要建立系统的数学模型，控制系统的数学模型是定量描述系统或过程内部物理量（或变量）之间关系的数学表达式。 一般来说，建立控制系统数学模型有两种基本方法： （1）机理建模（白箱模型）：即根据系统内在运行机制、物料和能量守恒等物理学、化学规律建立系统的数学模型，一般步骤如下： Step1：根据系统工作原理及其在控制系统中的作用，确定输入和输出； Step2：根据物料和能量守恒等关系列写基本方程式； Step3：消去中间量； Step4：获得系统模型； （2）实验法建模（黑箱模型）：即对于机理尚不清楚或机理过于复杂的系统，可以人为的对其施加某种测试信号，并记录其输出响应，或者记录正常运行时的输入输出数据，然后利用这些输入输出数据确定系统模型结构和参数。 多年来，系统辨识已经发展为一门独立学科分支，通过系统辨识建立一个对象的数学模型，通常包括两方面的工作：一是模型结构的确定（模型的类型、阶次），二是模型参数估计。 根据时间是否连续，参数模型又可以分为连续时间系统模型和离散时间系统参数模型，这两类模型均可采用输入输出模型和状态空间模型描述，离散系统采用差分方程描述，以单输入单输出（SISO）离散系统参数模型为例。 1.确定性模型 SISO系统确定性模型可表示为： u(k)和y(k)分别为输入和输出，d为纯延时。 2.随机性模型 如果受到随机扰动，则式子可写为： 为系统随机扰动，其结构如图：
系统辨识的一般步骤如图： 从图中可以看出，利用辨识的方法建立系统数学模型，从实验设计到模型获得，需要这些步骤。 二、最小二乘参数估计 1.批处理最小二乘 考虑以下CAR模型：
用matlab实现最小二乘递推算法辨识系统参 数 自动化系统仿真实验室指导教师： 学生姓名班级计082-2 班学号撰写时间： 全文结束》》-3-1 成绩评定： 一．设计目的 1、学会用Matlab实现最小二乘法辨识系统参数。 2、进一步熟悉Matlab的界面及基本操作； 3、了解并掌握Matlab中一些函数的作用与使用；二．设计要求最小二乘递推算法辨识系统参数，利用matlab编程实现，设初始参数为零。z(k)-1、5*z(k-1)+0、7*z(k-2)=1*u(k-1)+0、5*u(k-2)+v(k); 选择如下形式的辨识模型：z(k)+a1*z(k- 1)+a2*z(k-2)=b1*u(k-1)+b2*u(k-2)+v(k);三．实验程序 m=3;N=100;uk=rand(1,N);for i=1:Nuk(i)=uk(i)*(-1)^(i-1);endyk=zeros(1,N); for k=3:N yk(k)=1、5*yk(k-1)-0、 7*yk(k-2)+uk(k-1)+0、5*uk(k-2); end%j=100;kn=0;%y=yk(m:j);%psi=[yk(m-1:j-1);yk(m-2:j-2);uk(m-1:j-1);uk(m-2:j- 2)];%pn=inv(psi*psi);%theta=(inv(psi*psi)*psi*y);theta=[0 ;0;0;0];pn=10^6*eye(4);for t=3:Nps=([yk(t-1);yk(t-
2);uk(t-1);uk(t-2)]);pn=pn- pn*ps*ps*pn*(inv(1+ps*pn*ps));theta=theta+pn*ps*(yk(t)-ps*theta);thet=theta;a1=thet(1);a2=thet(2);b1=thet(3);b2= thet(4); a1t(t)=a1;a2t(t)=a2;b1t(t)=b1;b2t(t)=b2;endt=1:N;plot(t,a 1t(t),t,a2t(t),t,b1t(t),t,b2t(t));text(20,1、 47,a1);text(20,-0、67,a2);text(20,0、97,b1);text(20,0、47,b2);四．设计实验结果及分析实验结果图：仿真结果表明，大约递推到第步时，参数辨识的结果基本到稳态状态，即a1=1、5999，b1=1，c1=0、5，d1=-0、7。五、设计感受这周的课程设计告一段落了，时间短暂，意义重大。通过这次次练习的机会，重新把matlab课本看了一遍，另外学习了系统辨识的有关内容，收获颇丰。对matlab的使用更加纯熟，也锻炼了自己在课本中搜索信息和知识的能力。在设计过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。同时我也进一步认识了matlab软件强大的功能。在以后的学习和工作中必定有很大的用处。
最小二乘法在系统辨识中的应用 王文进 控制科学与控制工程学院 控制理论与控制工程专业 2009010211 摘要：在实际的工程中，经常要对一个系统建立数学模型。很多时候，要面对一个未知的系统，对于这些未知系统，我们所知道的仅仅是它们的一些输入输出数据，我们要根据这些测量的输入输出数据，建立系统的数学模型。由此诞生了系统辨识这门科学，系统辨识就是研究怎样利用对未知系统的输入输出数据建立描述系统的数学模型的科学。系统辨识在工程中的应用非常广泛，系统辨识的方法有很多种，最小二乘法是一种应用及其广泛的系统辨识方法。本文主要讲述了最小二乘估计在系统辨识中的应用。 首先，为了便于介绍，用一个最基本的单输入单输出模型来引入系统辨识中的最小二乘估计。 例如：y = ax + （1） 其中：y、x 可测，为不可测的干扰项，a未知参数。通过N 次实验，得到测量数据y k和x k ，其中k=1、2、3、…，我们所需要做的就是通过这N次实验得到的数据，来确定未知参数a 。在忽略不可测干扰项的前提下，基本的思想就是要使观测点y k和由式（1）确定的估计点y的差的平方和达到最小。用公式表达出来就是要使J最小： 确定未知参数a的具体方法就是令： J a = 0 , 导出 a 通过上面最基本的单输入单输出模型，我们对系统辨识中的最小二乘法有了初步的了解，但在实际的工程中，系统一般为多输入系统，下面就用一个实际的例子来分析。在接下来的表述中，为了便于区分，向量均用带下划线的字母表示。 水泥在凝固过程中，由于发生了一系列的化学反应，会释放出一定的热量。若水泥成分及其组成比例不同，释放的热量也会不同。 水泥凝固放热量与水泥成分的关系模型如下： y = a0+ a1x1+…+ a n x n + 其中，y为水泥凝固时的放热量（卡/克）；x1~x2为水泥的几种成分。
最小二乘参数估计 摘要： 最小二乘的一次性完成辨识算法（也称批处理算法），他的特点是直接利用已经获得的所有（一批）观测数据进行运算处理。这种算法在使用时，占用内存大，离线辨识，观测被辨识对象获得的新数据往往是逐次补充到观测数据集合中去的。在应用一次完成算法时，如果要求在每次新增观测数据后，接着就估计出系统模型的参数，则需要每次新增数据后要重新求解矩阵方程()Z l T l l T l ΦΦΦ-∧=1θ。 最小二乘辩识方法在系统辩识领域中先应用上已相当普及，方法上相当完善，可以有效的用于系统的状态估计，参数估计以及自适应控制及其他方面。 关键词： 最小二乘（Least-squares ），系统辨识（System Identification ） 目录： 1.目的 (1) 2.设备 (1) 3引言 (1) 3.1 课题背景 (1) 4数学模型的结构辨识 (2) 5 程序 (3) 5.1 M 序列子函数 ................................................................................. 错误！未定义书签。 5.2主程序............................................................................................... 错误！未定义书签。 6实验结果： ................................................................................................................................... 3 7参考文献： ................................................................................................. 错误！未定义书签。 1.目的 1.1掌握系统辨识的理论、方法及应用 1.2熟练Matlab 下最小二乘法编程 1.3掌握M 序列产生方法 2.设备 PC 机1台（含Matlab 软件） 3引言 3.1 课题背景 最小二乘理论是有高斯（K.F.Gauss ）在1795年提出：“未知量的最大可能值是这样一个数值，它使各次实际观测值和计算值之间的差值的平方乘以度量其精度的数值以后的和最小。”这就是最小二乘法的最早思想。 最小二乘辨识方法提供一个估算方法，使之能得到一个在最小方差意义上与实验数据最
最小二乘法拟合 在科学实验的统计方法研究中,往往要从一组实验数据中寻找出自变量x 和因变量y之间的函数关系y=f(x) 。由于观测数据往往不够准确，因此并 不要求y=f(x)经过所有的点,而只要求在给定点上误差 按照某种标准达到最小，通常采用欧氏范数作为误差量度的标准。这就是所谓的最小二乘法。在MATLAB中实现最小二乘法拟合通常采用polyfit函数进行。 函数polyfit是指用一个多项式函数来对已知数据进行拟合，我们以下列数据为例介绍这个函数的用法： >> x=0:0.1:1； >> y=[ -0.447 1.978 3.28 6.16 7.08 7.34 7.66 9.56 9.48 9.30 11.2 ] 为了使用polyfit，首先必须指定我们希望以多少阶多项式对以上数据进行拟合，如果我们指定一阶多项式，结果为线性近似，通常称为线性回归。我们选择二阶多项式进行拟合。 >> P= polyfit (x, y, 2) P= -9.8108 20.1293 -0.0317 函数返回的是一个多项式系数的行向量，写成多项式形式为： 为了比较拟合结果，我们绘制两者的图形： >> xi=linspace (0, 1, 100); %绘图的X-轴数据。 >> Z=polyval (p, xi); %得到多项式在数据点处的值。 当然，我们也可以选择更高幂次的多项式进行拟合，如10阶： >> p=polyfit (x, y, 10); >> xi=linspace (0, 1,100);
>> z=ployval (p, xi); 读者可以上机绘图进行比较，曲线在数据点附近更加接近数据点的测量值了，但从整体上来说，曲线波动比较大，并不一定适合实际使用的需要，所以在进行高阶曲线拟合时，“越高越好”的观点不一定对的。

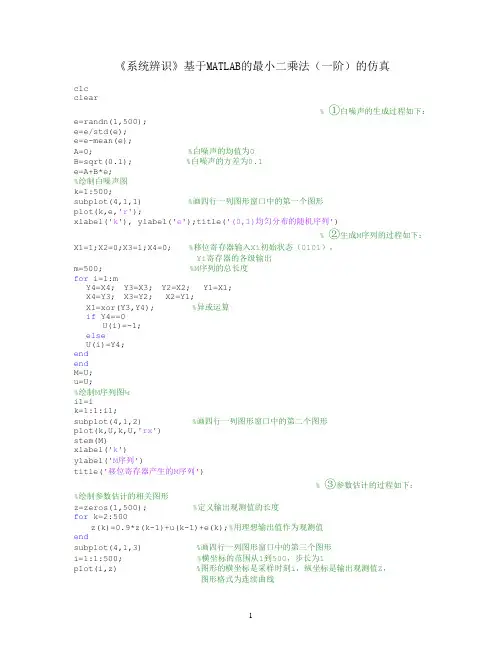

《系统辨识》基于MATLAB的最小二乘法（一阶）的仿真 clc clear % ①白噪声的生成过程如下：e=randn(1,500); e=e/std(e); e=e-mean(e); A=0; %白噪声的均值为0 B=sqrt(0.1); %白噪声的方差为0.1 e=A+B*e; %绘制白噪声图 k=1:500; subplot(4,1,1) %画四行一列图形窗口中的第一个图形 plot(k,e,'r'); xlabel('k'), ylabel('e');title('(0,1)均匀分布的随机序列') % ②生成M序列的过程如下：X1=1;X2=0;X3=1;X4=0; %移位寄存器输入Xi初始状态（0101）， Yi寄存器的各级输出 m=500; %M序列的总长度 for i=1:m Y4=X4; Y3=X3; Y2=X2; Y1=X1; X4=Y3; X3=Y2; X2=Y1; X1=xor(Y3,Y4); %异或运算 if Y4==0 U(i)=-1; else U(i)=Y4; end end M=U; u=U; %绘制M序列图? i1=i k=1:1:i1; subplot(4,1,2) %画四行一列图形窗口中的第二个图形 plot(k,U,k,U,'rx') stem(M) xlabel('k') ylabel('M序列') title('移位寄存器产生的M序列') % ③参数估计的过程如下： %绘制参数估计的相关图形 z=zeros(1,500); %定义输出观测值的长度 for k=2:500 z(k)=0.9*z(k-1)+u(k-1)+e(k);%用理想输出值作为观测值 end subplot(4,1,3) %画四行一列图形窗口中的第三个图形 i=1:1:500; %横坐标的范围从1到500，步长为1 plot(i,z) %图形的横坐标是采样时刻i，纵坐标是输出观测值Z， 图形格式为连续曲线
