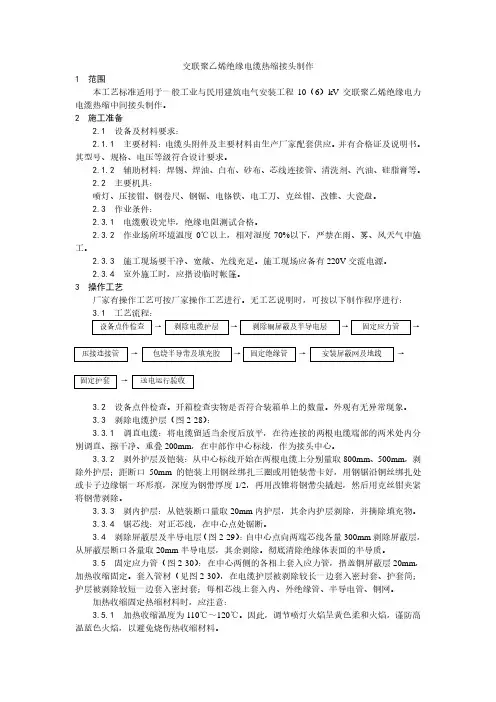

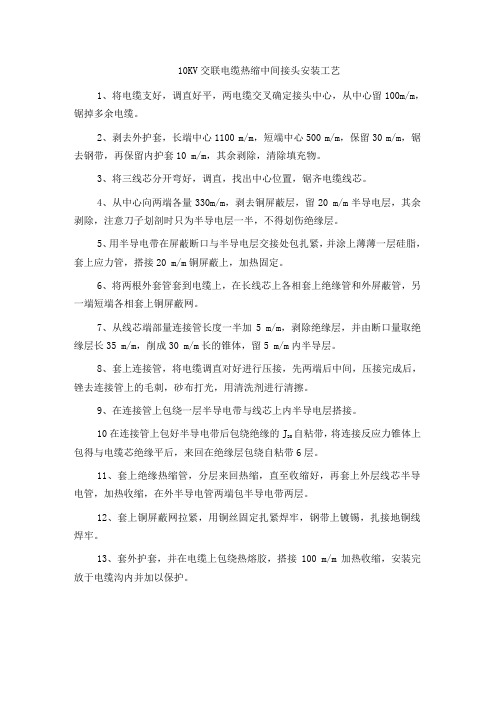

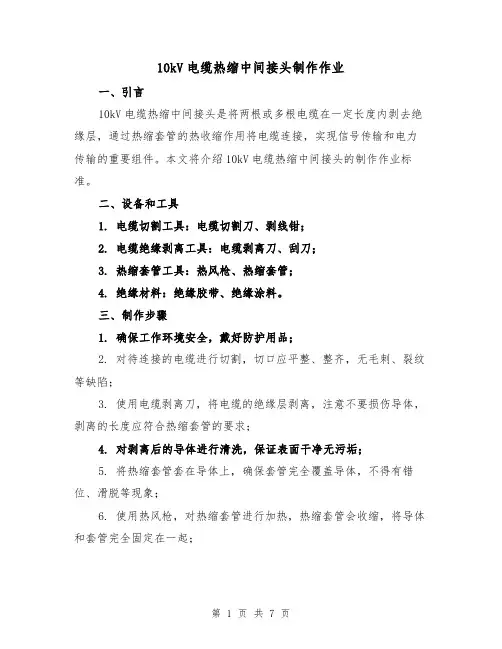

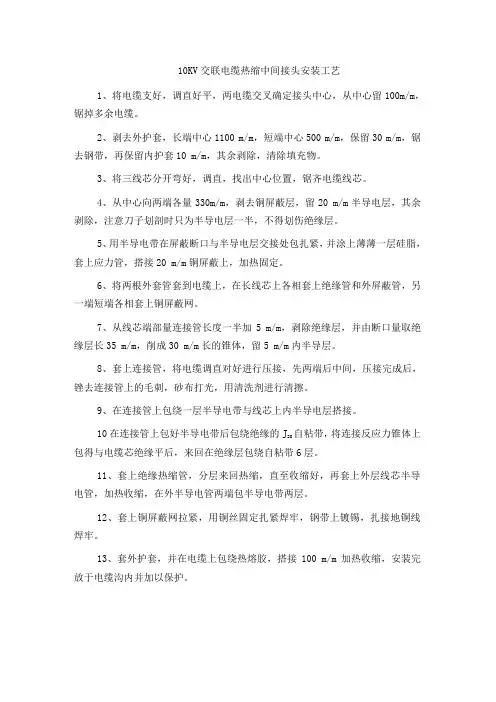

1 范围
本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
2 施工准备
2.1 设备及材料要求：
2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。并有合格证及说明书。其型号、规格、电压等级符合设计要求。
2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
2.2 主要机具：
喷灯、压接钳、钢卷尺、钢锯、电铬铁、电工刀、克丝钳、改锥、大瓷盘。
2.3 作业条件：

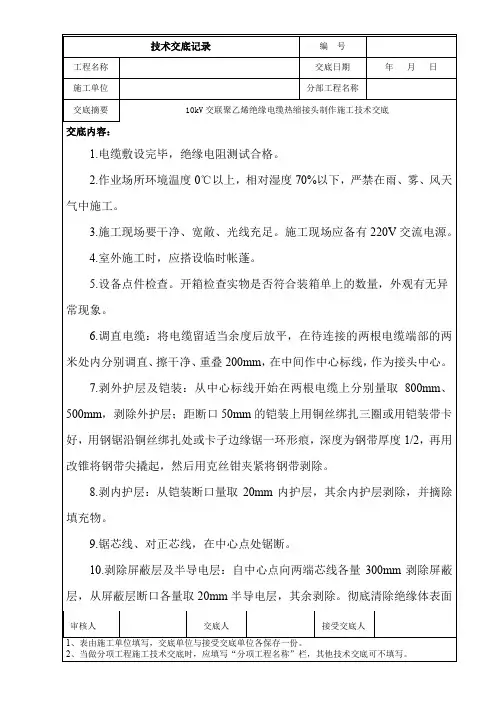

2.3.1 电缆敷设完毕，绝缘电阻测试合格。
2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3 施工现场要干净、宽敞、光线充足。施工现场应备有220V交流电源。
2.3.4 室外施工时，应搭设临时帐篷。
3 操作工艺
厂家有操作工艺可按厂家操作工艺进行。无工艺说明时，可按以下制作程序进行：
3.1 工艺流程：
设备点件检查 → 剥除电缆护层 → 剥除铜屏蔽及半导电层 → 固定应力管 →
压接连接管 → 包绕半导带及填充胶 → 固定绝缘管 → 安装屏蔽网及地线 →
固定护套 → 送电运行验收
3.2 设备点件检查。开箱检查实物是否符合装箱单上的数量。外观有无异常现象。
3.3 剥除电缆护层（图2-28）：
3.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中部作中心标线，作为接头中心。
3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口
50mm的铠装上用钢丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度
1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
图2-28
3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。
3.3.4 锯芯线：对正芯线，在中心点处锯断。
3.4 剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。彻底清除绝缘体表面的半导质。
图2-29
3.5 固定应力管（图2-30）：在中心两侧的各相上套入应力管，搭盖铜屏蔽层20mm，加热收缩固定。套入管材（见图2-30），在电缆护层被剥除较长一边套入密封套、护套筒；护层被剥除较短一边套入密封套；每相芯线上套入内、外绝缘管、半导电管、铜网。
图2-30
加热收缩固定热缩材料时，应注意：
3.5.1 加热收缩温度为110℃～120℃。因此，调节喷灯火焰呈黄色柔和火焰，谨防高温蓝色火焰，以避免烧伤热收缩材料。
3.5.2 开始加热材料时，火焰要慢慢接近材料，在材料周围移动，均匀加热，并保持火焰朝着前进（收缩）方向预热材料。
3.5.3 火焰应螺旋状前进，保证绝缘管沿周围方向充分均匀收缩。
3.6 压接连接管：在芯线端部量取二分之一连接管长度加5mm切除线芯绝缘体，由线芯绝缘断口量取绝缘体35mm、削成30mm长的锥体，压接连接管。
3.7 包绕半导带及填充胶：在连接管上用细砂布除掉管子棱角和毛刺并擦干净。然后，在连接管上包半导电带，并与两端半导层搭接。在两端的锥体之间包绕填充胶厚度不小于3mm。
3.8 固定绝缘管：
3.8.1 固定内绝缘管：将三根内绝缘管从电缆端拉出分别套在两端应力管之间，由中间向两端加热收缩固定。加热火焰向收缩方向。
3.8.2 固定外绝缘管：将外绝缘管套在内绝缘管的中心位置上。由中间向两端加热收缩固定。
3.8.3 固定半导电管：依次将两根半导电管套在绝缘管上，两端搭盖钢屏蔽层各50mm，再由两端向中间加热收缩固定。
3.9 安装屏蔽网及地线（图2-31）。从电缆一端芯线分别拉出屏蔽网，连接两端铜屏蔽层，端部用铜丝绑扎，用锡焊焊牢。用地线旋绕扎紧芯线，两端在铠装上用铜丝绑扎焊牢，并在两侧屏蔽层上焊牢。
图2-31
3.10 固定护套（见图2-32）。
图2-32
将两瓣的铁皮护套对扣联接，用铅丝在两端扎紧，用锉刀去掉铁皮毛刺。套上护套筒，电缆两端将密封套套在护套头上，两端各搭盖护套筒和电缆外护套各100mm，加热收缩固定。
3.11 送电运行验收：
3.11.1 电缆中间头制作完毕后，按要求由试验部门做试验。
3.11.2 验收：试验合格后，送电空载运行24h，无异常现象，办理验收手续，交建设单位使用。同时，提交变更洽商、产品合格证、试验报告和运行记录等技术资料。
4 质量标准
4.1 保证项目：
4.1.1 电缆中间接头封闭严密，填料饱满，无气泡、无裂纹，芯线连接紧密。
4.1.2 电缆头耐压试验、泄漏电流和绝缘电阻必须符合规范规定。
检查方法：观察检查及检查试验记录。
4.2 基本项目：
电缆中间头外型美观、光滑、无皱折，有光泽，并能清晰地看到其内部结构轮廓。
检查方法：观察检查。
5 成品保护
5.1 设备开箱后，将材料按顺序摆放在瓷盘中，并用白布盖上，防止杂物进入。
5.2 电缆中间接头制作完毕后，立即安装固定，送电运行。暂时不能送电或有其它作业时，对电缆头加木箱给予保护，防止砸、碰。
6 应注意的质量问题
6.1 从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
6.2 电缆中间头制作过程中，应注意的质量问题（见表2-9）。
常发生的质量问题及防治措施 表2-9
序号 常发生的质量问题 防 治 措 施
1 做试验泄漏电流过大 清洁芯线绝缘表面
2 绝缘管加热收缩时局部烧伤或无光泽 调整加热火焰呈黄色，加热火焰不能停留在一位置
按一定方向转圈，不停进行加热收缩，切割绝缘管 端面要平整
7 应具备的质量记录
7.1 产品合格证。
7.2 设备材料检验记录。
7.3 电缆试验报告单。
7.4 自互检记录。
7.5 设计变更洽商记录。
10kV电缆冷缩终端头制作安装 作业标准 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
10kV电缆冷缩终端头制作安装作业标准 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 本标准规定了10kV电缆冷缩终端头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。 一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩终端头制作安装作业。 二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。 三、准备工作： 1、安全防护：作业人员正确佩戴劳动保护用品；对运行电缆制作更换冷缩终端头作业时, 涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施, 按《朔黄铁路发展有限责任公司企业标准》 Q/SHTL015.09-20__《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离, 并做好现场防护。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。 3、工器具材料： 材料要求：规格型号正确、质量合格、数量满足需要, 工器具要求：质量合格、安全可靠、数量及型号满足需要。 材料：冷缩终端头及附件、铜线耳、接线端子、焊锡、焊膏、破布、镀锌钢管、固定电缆抱箍、电工胶带（黄、绿、红、黑四色）等。 登高工具：脚扣、安全帽、安全带等。 通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。 绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。
电缆接头做法图解与电缆接头规范要求- 电气技术 电缆接头做法图解与电缆接头规范要求- 电气技术电缆接头做法图解电缆接头又称电缆头。电缆线路两末端的接头称为终端头,中间的接头称为中间接头,终端头和中间接头又统称为电缆头。电缆铺设好后,为了使其成为一个连续的线路,各段线必须连接为一个整体,这些连接点就称为电缆接头。电缆接头是用来锁紧和固定进出线,起到防水防尘防震动的作用。 电缆头一般是在电缆敷设就位后在现场进行制作,它的主要的作用:使线路通畅,使电缆保持密封,并保证电缆接头处的绝缘等级,使其安全可靠地运行。若是密封不良,不仅会漏油造成油浸纸干枯,而且潮气也会侵入电缆内部,使纸绝缘性能下降。 电缆头制作的方法很多,但目前大多使用的是热缩式和冷缩式两种方法。冷缩式电缆头与热缩式电缆头比较,具有制作简便;受人为影响因素小,冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用,使电缆和附件始终保持良好的结合状态等优点,但成本高。而热缩式电缆头与冷缩式电缆头相比主要优点只是成本低,所以,目前在10KV以上领域,广泛使用冷缩式电缆头。 低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。 2、《修建施工设备图集电气》中有关接法图如下: 3、电线接线要分外留心:绕线的圈数不少于5圈,一同联络本地质监有些恳求,绝缘层是用接线帽,仍是用搪锡外包绝缘胶带。 装接E1同轴电缆的接头并测试 介绍装接E1同轴电缆的接头并测试的方法。 19.1.1 装接同轴电缆的直式BNC公接头 介绍直式BNC公接头与同轴电缆的装配步骤。 工具、仪表和材料剥线钳 压线钳（包括2.5mm钳口） 同轴电缆,组件如图19-1所示 直式BNC公接头,组件如图19-1所示 图19-1 BNC接头与同轴电缆 操作步骤 根据同轴线材的不同,按照图示尺寸将同轴电缆剥开,露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体,如图19-2所示。其中常用电缆保留的外导体长度”L1”、保留的绝缘长度”L2”和护套剥开长度”L3”的推荐长度如表19-1所示。 图19-2 剥同轴电缆 将热缩套管和压接套筒先后套入同轴电缆中,如图19-4所示。 图19-4 套入热缩套管和压接套筒 将同轴电缆的外套体展开成喇叭形,如图19-5所示。 说明: 若连接器插头适配的线径规格为2.2mm,而同轴线缆线径为1.6mm时,需把同轴线外导体拧成一股,不需要展开,以免压接不紧。 图19-5 展开同轴电缆外导体 将同轴电缆的绝缘和内导体插入同轴电缆连接器插头,同轴电缆外导体部分包裹住同轴连接器的外导体,如图19-6所示。 图19-6将直式BNC公接头插头插入同轴电缆用焊接工具将同轴电缆的内导体焊接到同轴电缆连接器插头的内导体上,如图19-7所示。图19-7焊接内导体将压接套筒往连接器方向推,

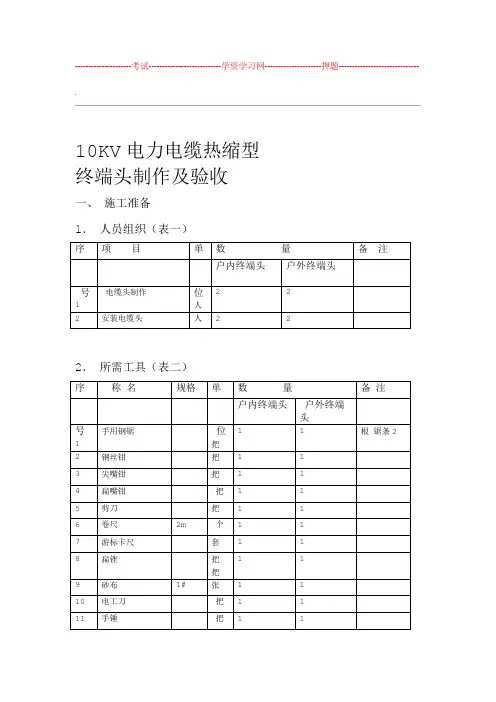

低压热缩电缆终端头制作安装工艺 1适用范围 本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。 2施工准备 2.1材料 2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。所用材料要符合电压等级及设计要求，并有出厂合格证。2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)的表4.1.3。 2.1.3 2.2机具设备 2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。 2.2.2电动工具：液压钳（电动或手动型）。 2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。 2.2.4其他工具：喷灯、电烙铁。 2.3作业条件 2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。 2.3.2现场应清洁、干燥、明亮。室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。 2.3.3电缆敷设并整理完毕，核对无误。 2.4技术准备 2.4.1施工方案编制完毕并经审批。 2.4.2向操作工人进行安全、技术交底。 3操作工艺 3.1工艺流程 准备工作→电缆绝缘摇测→剥切铠层、打卡子→接地线焊接→套电缆分支手套→压接线端子→ 固定热缩管→连接设备 3.2操作工艺 3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。 3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10MΩ，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。 3.2.3剥切铠层、打卡子 3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。 3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。 3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。 3.2.3.4将地线的焊接部位用钢锉处理，以备焊接。 3.2.3.5在打钢带卡子的同时，将接地线一端卡在卡子里。 3.2.3.6利用电缆本身钢带做卡子，卡子宽度为钢带宽的1/2。采用咬口的方法将卡子打牢，必须打
10kV单芯电力电缆中间接头的制作工艺标准 一、施工准备 1、劳动组织 2、工机料准备 二、操作程序 1、工序流程图
剥切电缆外护套剥切电缆 铜屏蔽带 剥电缆 主绝缘 套入中间接 头、铜屏蔽网 主绝缘 清洗 电缆测试剥切电缆半导电层
(2)剥切电缆铜屏蔽层 剥去电缆外护套，剥离长度为A+140m( A值根据电缆型号确定，电缆芯线截面50- 240mm勺A值为170mm。 (3)剥切电缆内护套 两端护套口各保留90mm铜屏蔽带，其余全部剥去。 (4)剥切电缆半导电层 按A值剥除外半导电层，剥离时，切勿划伤主绝缘。 (5)剥切电缆主绝缘 按1/2接管长+5mn长度切除电缆主绝缘，并在主绝缘上作3mm*45的倒角 (6)主绝缘清洗 半重叠来回绕包Scotch13半导电胶带，从铜屏蔽带上40mm处开始绕包至10mn的外半导电层上，绕包端口应十分平整 按常规方法清洗电缆主绝缘，切勿使溶剂碰到半导电层，如果必须要用砂纸磨掉主绝缘上残留半导体，只能用不导电的氧化铝砂纸(最大粒度120)不能使打磨后的主绝缘外径小于接头选用范围，在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。 (7)套入冷缩式中间接头、铜屏蔽网套。 (8)接续电缆连接管 先将电缆连接管套在电缆芯线上，两端压接(不要压接管的中心)，压接后应对接管表面挫平打光并且清洗。 (9)冷缩头固定及收缩 将P55/R混合剂(只能用P55/R混合剂)涂抹在半导电层与主绝缘交界处，然后把其余混合剂均匀抹在主绝缘表面上 测量绝缘端口之间尺寸C然后按尺寸1/2C，在接管上确定实际中心点D然后以D为基准按300mn在一边的铜屏蔽带上找出一个尺寸校验点E,由于冷缩接头为整体预制式结构，确无误 中心定位应做到准 在半导电层上距离屏蔽层端口X处做一记号，此处为接头收缩 定位点见下表。 将冷缩接头对准定位标记，逆时针抽掉芯绳使接头收缩，在接头收缩一半后校验冷缩接头主体上的中心标记到校验点 E 的距离是否确实为300mm如有偏差，尽快左右移动接头以进行调整。

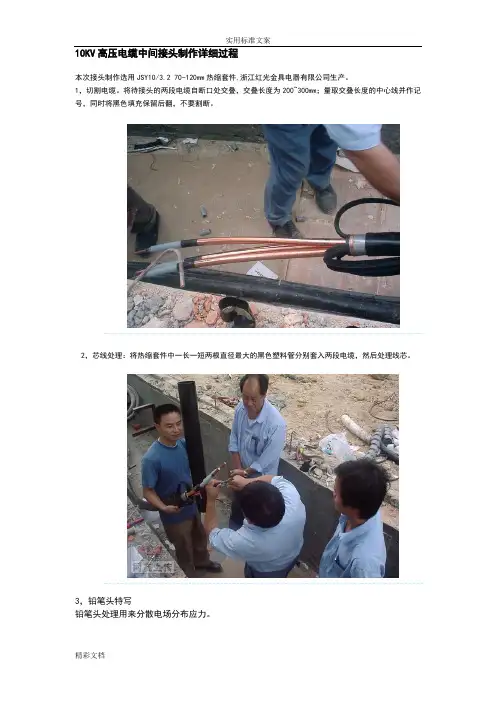

10KV高压电缆中间接头制作详细过程！ 本次接头制作选用JSY10/3.2 70-120mm热缩套件,浙江红光金具电器有限公司生产。 1，切割电缆。将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。 附件1141546154954.JPG (94.82 KB) 2006-3-5 16:09 2，芯线处理：将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。附件1141546262557.JPG (105.98 KB) 2006-3-5 16:11 3，铅笔头特写 铅笔头处理用来分散电场分布应力。 附件1141546342312.JPG(100.29 KB)2006-3-5 16:12
