万方数据
万方数据
万方数据
万方数据
万方数据
聚苯乙烯塑料的生产工艺 聚苯乙烯[1](PS)是一种无色透明的热塑性树脂。PS 具有良好的光学性能及电气性能，容易加工成型，着色性能好。由于它具有良好的性能，因此，现在已经成为世界上应用最广的热塑性树脂，是通用塑料的五大品种之一。PS 注射成型是PS 制品的主要加工方法。PS 是由苯乙烯单体加聚反应得到的无定形聚合物。苯乙烯的聚合方很多，主要有本体聚合、悬浮聚合和乳液聚合等。文章以PS GP-525 制造工艺马为例，对成型技术进行了研究。 1 PS 塑料成型特性分析 1.1 工艺特性 (1)熔点不明显：聚苯乙烯为无定形聚合物，熔融温度范围较宽，且热稳定性较好，约在95 ℃左右开始软化，在190 ℃成为熔体，在270 ℃以上开始出现分解。 (2)比热较低：加热流动和冷却固化速度快，熔体粘度适中，且流动性好，塑化效率较高，易于成型；在模具冷却硬化也比较快，故模塑周期短。 (3)受温度和压力影响较大：成型温度和压力的增加，对聚苯乙烯熔体的流动性有明显增长，其中温度比压力的影响更大，在成型过程中，可以通过改变温度和压力，来调节熔体流动性。 (4)吸水性较低：聚苯乙烯的吸水性＜0.05 %，成型中所允许的水分含量通常为0.1 %，因此一般无需进行预干燥处理。 (5)收缩率较低：聚苯乙烯的收缩率一般在0.4 %左右，制品成型稳定性好。 1.2 注塑机工作原理及结构[2] (1)注塑机工作原理：注塑机的工作原理与打针用的注射器相似，它是借助螺杆(或柱塞)的推力，将已塑化好的熔融状态(即粘流态)的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出件后又再闭模，然后再进行下一个循环。 (2)注塑机结构，如图1 所示。 图1 注塑机结构图 Fig.1 Structure of injection machine 1.3 制品与模具的设计 (1)制品的壁厚：制品的壁厚应根据树脂情况进行选择。为减少制品的内应力，有利于物料的均匀收缩，在考虑制品的壁厚时，应注意壁厚的均匀性，要求相差不要太大，并避免缺口、尖角的存在，转角、厚薄连接处等部位采取圆弧进行过渡。

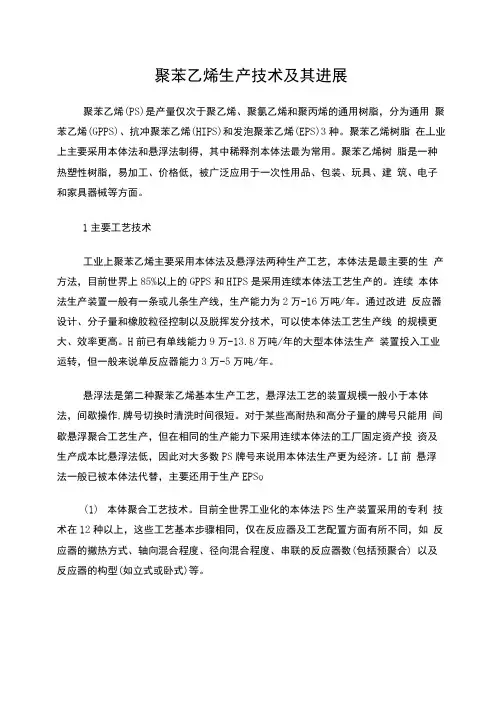

聚苯乙烯的生产技术 2009-07-21 苯乙烯系树脂是苯乙烯单体经均聚或与其他单体共聚而得的一系列树脂。1998年世界77％的苯乙烯用于生产各类苯乙烯系列树脂，日本这一比例为83％。商品化苯乙烯聚合物主要包括通用聚苯乙烯(GPPS)、抗冲聚苯乙烯(IPS)、发泡聚苯乙烯(EPS树脂)、丙烯睛一丁二烯一苯乙烯共聚物(ABS)、苯乙烯一丙烯睛(SAN)共聚物等。几种重要的商品化苯乙烯聚合物基本上都是以自由基链式聚合机理经本体、溶液、悬浮或乳液工艺制造的，其中稀释剂本体法工艺最为常用，虽然某些苯乙烯类树脂用悬浮法工艺(EPS树脂)和乳液法工艺(ABS 树脂)生产，但由于经济及其他一些原因，在可能的情况下尽可能采用连续本体工艺是一个发展趋势。 采用自由基聚合反应生产的聚苯乙烯(PS)是玻璃化温度为105℃的无规聚合物，PS均聚物是无定型的脆性材料，具有优异的透明性和可加工性，可制成形状复杂的制品。IPS是通过苯乙烯在聚丁二烯橡胶或丁苯共聚物存在下进行聚合而形成的一种高分子共混物(橡胶粒子分散在PS基质中)。 苯乙烯与丙烯腈、α－甲基苯乙烯、马来酸酐进行共聚，得到的聚合物具有较高的热性能和机械性能。苯乙烯与甲基丙烯酸酯共聚可以提高透明性和耐磨性。苯乙烯与丙烯腈、丁二烯的三聚物(ABS树脂)具有优良的热性能、机械性能和抗冲击性能等综合性能。苯乙烯共聚物是通用树脂和工程树脂之间的一个桥梁，主要用于汽车、电子电器和器械部件以及家用器具等领域，在这些应用领域与尼龙(PA)、聚碳酸酯(PC)以及聚丙烯(PP)和聚氯乙烯(PVC)竞争。 工业上聚苯乙烯的生产主要采用两种生产工艺：本体法及悬浮法。本体法是最主要的生产方法，目前世界上85％以上的Ps和IPS是采用连续本体法工艺生产的。连续本体法生产装置一般有一条或几条生产线，生产能力为(20～160)kt/a。通过改进反应器设计、相对分子质量和橡胶粒径控制和脱挥技术，可以使本体法工艺生产线的规模更大、效率更高。目前已有单线能力90～138kt/a的大型本体法生产装置投入工业运转，但一般来说单反应器能力30～50kt/a。 悬浮法是第二种聚苯乙烯基本生产工艺，悬浮法工艺的装置规模一般小于本体法工艺，间歇操作、牌号切换时清洗时间很短。对于某些高耐热和高相对分子质量牌号的产品只能用间歇悬浮聚合工艺生产，但在相同的生产能力下采用连续本体法的工厂固定资产投资及生产成本比悬浮法低，因此对于大多数PS牌号来说用本体法生产更为经济。目前悬浮法一般已经被本体法代替，主要用于生产EPS。 苯乙烯既可作给电子体，又可作受电子体，其聚合过程可有4种不同的机理：自由基聚合、负离子聚合、正离子聚合及配位聚合。苯乙烯聚合的几种机理有其各自的特点：自由基引发、增长和终止过程是同时发生的，因此可以得到较宽的分子量分布(Mw／Mn>2)，多种终止途径使其端基具有多样性，而且聚合物分子量对反应物进料的要求不高；负离子聚合机理的链引发、增长和终止是相继发生的，聚合物分子量分布较窄(Mw ／Mn＜1.1＝，控制链终止步骤可以控制聚合物链的端基结构，但是要求聚合反应中的进料必须净化；由于苯乙烯基碳正离子不稳定使分子链很快终止，因此正离子聚合机理很难生产高分子质量的聚合物，而且正离子聚合反应的进料也必须进行净化；Ziegler-Natta配位聚合中使用的金属化合物能够使聚合反应按立构有规的方式进行。因此能够生产高熔点高结晶性有规立构PS，但聚合反应中进料必须进行净化。工业生产中主要采用自由基聚合，其原因一是对进料单体的要求不高，二是引发剂对聚合物性能的影响很小，从而不必从聚合物中将残留的引发剂脱除。
可发性聚苯乙烯E P S的生产工艺修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】

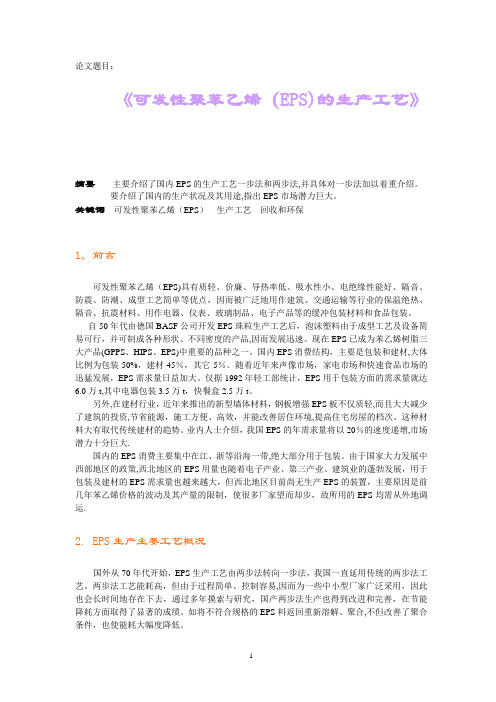

论文题目： 《可发性聚苯乙烯（EPS）的生产工艺》摘要主要介绍了国内EPS的生产工艺一步法和两步法，并具体对一步法加以着重介绍。 要介绍了国内的生产状况及其用途，指出EPS市场潜力巨大。 关键词可发性聚苯乙烯（EPS）生产工艺回收和环保 1.前言 可发性聚苯乙烯(EPS)具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防震、防潮、成型工艺简单等优点，因而被广泛地用作建筑、交通运输等行业的保温绝热、隔音、抗震材料、用作电器、仪表、玻璃制品、电子产品等的缓冲包装材料和食品包装。 自50年代由德国BASF公司开发EPS珠粒生产工艺后，泡沫塑料由于成型工艺及设备简易可行，并可制成各种形状、不同密度的产品，因而发展迅速。现在EPS已成为苯乙烯树脂三大产品(GPPS、HIPS、EPS)中重要的品种之一。国内EPS消费结构，主要是包装和建材，大体比例为包装50%，建材45%，其它5%。随着近年来声像市场，家电市场和快速食品市场的迅猛发展，EPS需求量日益加大。仅据1992年轻工部统计，EPS用于包装方面的需求量就达6.0万t，其中电器包装3.5万t，快餐盒2.5万t。 另外，在建材行业，近年来推出的新型墙体材料，钢板增强EPS板不仅质轻，而且大大减少了建筑的投资，节省能源，施工方便、高效，并能改善居住环境，提高住宅房屋的

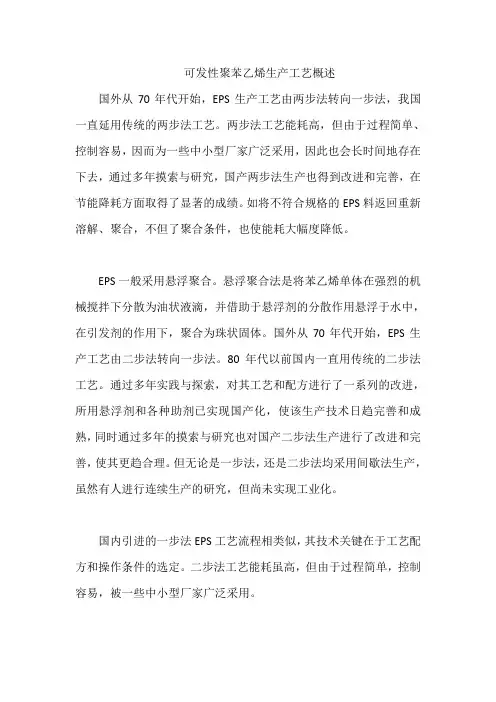

档次。这种材料大有取代传统建材的趋势。业内人士介绍，我国EPS的年需求量将以20%的速度递增，市场潜力十分巨大。 国内的EPS消费主要集中在江、浙等沿海一带，绝大部分用于包装。由于国家大力发展中西部地区的政策，西北地区的EPS用量也随着电子产业、第三产业、建筑业的蓬勃发展，用于包装及建材的EPS需求量也越来越大，但西北地区目前尚无生产EPS的装置，主要原因是前几年苯乙烯价格的波动及其产量的限制，使很多厂家望而却步，故所用的EPS 均需从外地调运。 2.EPS生产主要工艺概况 国外从70年代开始，EPS生产工艺由两步法转向一步法，我国一直延用传统的两步法工艺。两步法工艺能耗高，但由于过程简单、控制容易，因而为一些中小型厂家广泛采用，因此也会长时间地存在下去，通过多年摸索与研究，国产两步法生产也得到改进和完善，在节能降耗方面取得了显着的成绩。如将不符合规格的EPS料返回重新溶解、聚合，不但改善了聚合条件，也使能耗大幅度降低。 90年代初，我国也先后引进英国Shell公司一步法生产工艺，并在上海高桥化工厂和金陵石化公司塑料厂投产，通过多年实践与探索，对工艺和配方进行一系列的改进，所用悬浮剂和各种助剂已实现国产化，使该生产技术日趋完善和成熟。 EPS一般采用悬浮聚合。悬浮聚合法是将苯乙烯单体在强烈的机械搅拌下分散为油状液滴，并借助于悬浮剂的分散作用悬浮于水中，在引发剂的作用下，聚合为珠状固体。国外从70年代开始，EPS生产工艺由二步法转向一步法。80年代以前国内一直用传统的二步法工艺。90年代初先后引进英国Shell公司一步法生产工艺在上海高桥化工厂和金陵石化公司塑料厂投产，通过多年实践与探索，对其工艺和配方进行了一系列的改进，所用
聚苯乙烯及共聚物概述 研发历史 早在1839年人们即发现水汽蒸馏苯乙烯出现苯乙烯的固化反应，当时认为是氧化。20世纪30年代初，为备战需要，德国加快了工业生产苯乙烯及苯乙烯聚合物的开发工作，1933年法本公司开发了连续本体聚合生产聚苯乙烯的工产生产技术。美国于1938年开发了苯乙烯釜式本体聚合工业生产技术。在50年代初道化学公司推出高抗冲聚苯乙烯商品（HIPS），1953年美国出现了ABS树脂，并于1958年建厂投产。 对于苯乙烯聚合过程和聚苯乙烯性质的研究，带动了高分子科学基础研究的发展，HIPS和ABS的成功开发，带动了高分子物理及高分子材料应用研究的发展。因此聚苯乙烯的研究在高分子科学的发展中，发挥了重要作用。 生产规模 2000年世界苯乙烯系树脂生产能力太约为20Mt/a，其中聚苯乙烯(GPPS、HIPS、EPS)生产能力约13Mt/a，ABS树脂生产能力为622Mt/a。我国苯乙烯系树脂发展起步于20世纪60年代，70年代开始工业化生产,80年代随着几套较大型的生产装置的引进开始初具规模。进入90年代，生产装置向着更大型化发展，引进了几套代表目前世界先进水平的生产装置，使我国的苯乙烯系树脂工业迈上了一个新的台阶，到20世纪末我国苯乙烯系树脂生产能力已达到1.20Mt／a。目前我国苯乙烯系树脂生产装置中，除一些小型GPP5装置和小型EPS装置外，其他大型PS生产型装置和全部ABS／SAN装置都是从国外引进的。 生产技术 苯乙烯系树脂是苯乙烯单体经均聚或与其他单体共聚而得的一系列树脂。1998年世界77％的苯乙烯用于生产各类苯乙烯系列树脂，日本这一比例为83％。商品化苯乙烯聚合物主要包括通用聚苯乙烯(GPPS)、抗冲聚苯乙烯(IPS)、发泡聚苯乙烯(EPS 树脂)、丙烯睛一丁二烯一苯乙烯共聚物(ABS)、苯乙烯一丙烯睛(SAN)共聚物等。几种重要的商品化苯乙烯聚合物基本上都是以自由基链式聚合机理经本体、溶液、悬浮或乳液工艺制造的，其中稀释剂本体法工艺最为常用，虽然某些苯乙烯类树脂用悬浮法工艺(EPS树脂)和乳液法工艺(ABS树脂)生产，但由于经济及其他一些原因，在可能的情况下尽可能采用连续本体工艺是一个发展趋势。 采用自由基聚合反应生产的聚苯乙烯(PS)是玻璃化温度为105℃的无规聚合物，PS 均聚物是无定型的脆性材料，具有优异的透明性和可加工性，可制成形状复杂的制品。HIPS是通过苯乙烯在聚丁二烯橡胶或丁苯共聚物存在下进行聚合而形成的一种高分子共混物(橡胶粒子分散在PS基质中)。 苯乙烯与丙烯腈、α－甲基苯乙烯、马来酸酐进行共聚，得到的聚合物具有较高的热性能和机械性能。苯乙烯与甲基丙烯酸酯共聚可以提高透明性和耐磨性。苯乙烯
一、前言 （一）可发性聚苯乙烯简介 可发性聚苯乙烯树脂，英文简称（EPS），通称聚苯乙烯和苯乙烯系共聚物。其是由苯乙烯单体在一定量的纯水中，在一定温度下加入引发剂、分散剂、稳定剂、发泡剂后进行悬浮聚合制得的一种新型高分子材料。主要分为普通型、高倍型和阻燃型三种类型。经预发、熟化和模塑成形即可制得泡沫塑料制品。具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防潮、成型工艺简单等优点，广泛用作包装、保温、隔热建筑装磺等方面的材料［1］。 （二）可发性聚苯乙烯生产工艺发展概况 在国外，可发性聚苯乙烯（EPS）的生产开始于40年代，其制备工艺现有一步浸渍法（一步法）和二步浸渍法（二步法）。自50年代由德国BASF公司开发EPS 珠粒生产工艺后, 泡沫塑料由于成型工艺及设备简易可行, 并可制成各种形状、不同密度的产品, 因而发展迅速。70年代以来，国外一步法工艺开发的主要类型如下：聚合后期加发泡剂法，以日本日立化成公司为例，以在聚合转化率80％-85％时压入发泡剂最好。“一锅煮法”，以德国BASF公司为代表，将包括发泡剂在内的所有物料一次加入，采用较好的配方设计和控制技术，可制得粒径分布窄的珠粒产品。种子聚合选用可发性聚苯乙烯（EPS）、聚苯乙烯（PS）、聚氯乙烯（PVC）等作为聚合种子，得到合乎要求的可发性聚苯乙烯珠粒。以日本钟渊化学公司为例，将离心收集的一定规格可发性聚苯乙烯细颗粒作为聚合的种子，分散在分散介质中，然后进行悬浮聚合。在实际生产中，国外大量采用的仍是聚合后期加发泡剂法。 在国内，60年代才开始可发性聚苯乙烯技术的开发工作，随后实现工业化，但采用的方法为二步法，且规模都很小，只有千吨级水平。80年代以前国内一直用传统的二步法工艺。90年代初先后引进荷兰Shell公司一步法生产工艺在上海高桥化工厂和金陵石化公司塑料厂投产, 开创了我国一步法工艺的先河。在该工艺中，PS珠粒的浸渍是在聚合过程中一起完成的。悬浮聚合时采用了有机与无机悬浮稳定剂，发泡剂为戊烷，在聚合后期加入。反应结束后，从水相中分离出可发性聚苯乙烯珠
论文题目： 《可发性聚苯乙烯（EPS）的生产工艺》 摘要主要介绍了国内EPS的生产工艺一步法和两步法，并具体对一步法加以着重介绍。 要介绍了国内的生产状况及其用途，指出EPS市场潜力巨大。 关键词可发性聚苯乙烯（EPS）生产工艺回收和环保 1.前言 可发性聚苯乙烯(EPS)具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防震、防潮、成型工艺简单等优点，因而被广泛地用作建筑、交通运输等行业的保温绝热、隔音、抗震材料、用作电器、仪表、玻璃制品、电子产品等的缓冲包装材料和食品包装。 自50年代由德国BASF公司开发EPS珠粒生产工艺后，泡沫塑料由于成型工艺及设备简易可行，并可制成各种形状、不同密度的产品，因而发展迅速。现在EPS已成为苯乙烯树脂三大产品(GPPS、HIPS、EPS)中重要的品种之一。国内EPS消费结构，主要是包装和建材，大体比例为包装50%，建材45%，其它5%。随着近年来声像市场，家电市场和快速食品市场的迅猛发展，EPS需求量日益加大。仅据1992年轻工部统计，EPS用于包装方面的需求量就达6.0万t，其中电器包装3.5万t，快餐盒2.5万t。 另外，在建材行业，近年来推出的新型墙体材料，钢板增强EPS板不仅质轻，而且大大减少了建筑的投资，节省能源，施工方便、高效，并能改善居住环境，提高住宅房屋的档次。这种材料大有取代传统建材的趋势。业内人士介绍，我国EPS的年需求量将以20%的速度递增，市场潜力十分巨大。 国内的EPS消费主要集中在江、浙等沿海一带，绝大部分用于包装。由于国家大力发展中西部地区的政策，西北地区的EPS用量也随着电子产业、第三产业、建筑业的蓬勃发展，用于包装及建材的EPS需求量也越来越大，但西北地区目前尚无生产EPS的装置，主要原因是前几年苯乙烯价格的波动及其产量的限制，使很多厂家望而却步，故所用的EPS均需从外地调运。 2. EPS生产主要工艺概况 国外从70年代开始，EPS生产工艺由两步法转向一步法，我国一直延用传统的两步法工艺。两步法工艺能耗高，但由于过程简单、控制容易，因而为一些中小型厂家广泛采用，因此也会长时间地存在下去，通过多年摸索与研究，国产两步法生产也得到改进和完善，在节能降耗方面取得了显著的成绩。如将不符合规格的EPS料返回重新溶解、聚合，不但改善了聚合条件，也使能耗大幅度降低。
常熟理工学院 ------材料科学与工程专业 聚合物合成工艺课程设计 题目: 热引发苯乙烯本体聚合制备聚苯乙烯的合成 工艺 姓名: 谭桂莲 学号: 专业: 材料科学与工程专业 班级: 08级材料( 1 ) 班 指导教师左晓兵 起止日期 .12— .01 目录 一、聚苯乙烯简介 1.1聚苯乙烯的常见特性 1.2聚苯乙烯的主要用途 1.3使用及生产近况 二、聚合机理 2．1、聚合过程 2．1．1链引发 2．1．2链增长 2．1．3链终止 2．1．4链转移
2．2、聚合工艺 2．2．1预聚合 2．2．2聚合 2．2.3分离及聚合物后处理 三、聚合体系各组分及作用 3．1单体苯乙烯 3．2引发剂 3．3添加剂 四、聚合工艺流程图 五、聚合工艺介绍 4．1聚合条件 4．2聚合设备 4．3预聚合釜的作用 4．4PS的性能与应用 4．4．1聚苯乙烯的共混改性 4．4．2苯乙烯系列共聚物 六、参考文献 一、聚苯乙烯简介 聚苯乙烯(polystyrene, PS)是四大通用热塑性树脂之一, 它是由苯乙烯单体经过聚合反应而得到的高聚物, 聚合方法有本体聚合、悬浮聚合、溶液聚合等。当前, 大多聚苯乙烯生产厂家都采用本体聚合, 一般见热引发或引发剂引发进行聚合反应而得到聚苯乙烯, 其
反应都属于自由基型的聚合。 1．1聚苯乙烯的常见特性 聚苯乙烯是一种无定型的透明热塑性塑料。其分子中仅含C、H 两种元素, 平均分子量在20万左右, 密度为1.04~1.16g/cm3,比聚氯乙烯的密度小而大于聚乙烯和聚丙烯。聚苯乙烯的主链上带有结构庞大的苯环, 故柔顺性差, 质硬脆, 抗冲击性能差, 其制品敲打起来能发出类似金属的声音。 聚苯乙烯无色透明, 透光率为88%?90%, 折光系数为1.59-1.60, 透光性仅次于聚甲基丙烯酸甲酯。在受到光照和长时间存放时, 往往出现混蚀和发黄现象。聚苯乙烯易于着色, 有良好的可塑流动性和较小的成型收缩率, 是成型工艺性最好的塑料品种之一。因此易于制得形状复杂的塑件。 聚苯乙烯的力学性能与制造方法、相对分子量的大小、含杂质量和定向度有关, 相对分子量小者, 机械强度要低些, 一般低于硬质聚氯乙烯。聚苯乙烯具有很小的吸水率, 在潮湿环境中其形状和尺寸的变化都很小。热绝缘性也很好。 聚苯乙烯具有优良的电绝缘性能, 特别在高频条件下介电损耗依然很小, 是优良的高频绝缘材料。聚苯乙烯易燃烧, 且离火后仍继续燃烧, 火焰呈橙黄色, 并有浓黑烟碳束, 燃烧时塑料软化, 起泡并发出特殊的苯乙烯单体味。 聚苯乙烯的主要缺点是脆性大, 若是成型制品的热处理不恰当, 制品中存在较大内应力时, 在使用中制品可能自行开裂。
安全管理编号：LX-FS-A75975 聚苯乙烯装置简介和重点部位及设 备 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
聚苯乙烯装置简介和重点部位及设 备 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、装置简介 (一)装置发展及其类型 １．装置发展 聚苯乙烯树脂(PS)是世界五大通用塑料之一，是热塑性树脂的主要品种，其产量仅次于聚烯烃和聚氯乙烯，在合成树脂中占有重要地位。 聚苯乙烯树脂的生产一般采用本体聚合、溶液聚合、乳化聚合、悬浮聚合等四种工艺。中国现有的悬浮聚合工艺技术，由于规模小、产品种类单一、原料单耗和能耗都较高，因而缺乏竞争力。致使在国际
聚苯乙烯的工艺合成 摘要 可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。可发性PS可被加工成低密度（0．7—10．0ib／ft3）的泡沫塑料剂品。最常见的发泡性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。 本设计为年产1万吨可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；在此基础上对聚合工段进行物料衡算、热量衡算、设备选型计算，绘制了带控制点的流程图、平面布置图及配管图，并编制了设计说明书和计算书。 关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计
ABSTRACT Expandable Polystyrene (Expandable PolyStyrene, referred to as EPS) commonly known as the Department of polystyrene and styrene copolymer is a resin with the physical blowing agent and other additives mixture. EPS can be processed into low-density (0.7-10.0ib/ft3) goods of the foam agent. The most common is to be made of polystyrene with n-pentane as a blowing agent aggregates of transparent PS. The design for the annual production capacity of 10，000 tons can be made of polystyrene polymerization process design section, the reaction mechanism is free radical polymerization, suspension polymerization process used to styrene as monomer, water suspension medium done using one-step production of low-temperature suspension polymerization process. This method is a styrene monomer, initiator, dispersing agent, water, blowing agent and other auxiliaries to join reactor, the polymer containing a foaming agent, after the resin particles by washing, centrifugal separation and drying, the system may be made of polystyrene beads products; in this section based on the polymer material balance, heat balance, equipment selection, the mapping of control points with the flow chart, diagram and layout of piping plans and the preparation of the design specification and calculation of the book. Key Words：Expandable PolyStyrene；Suspension Technique;Craft calculation；Technological design

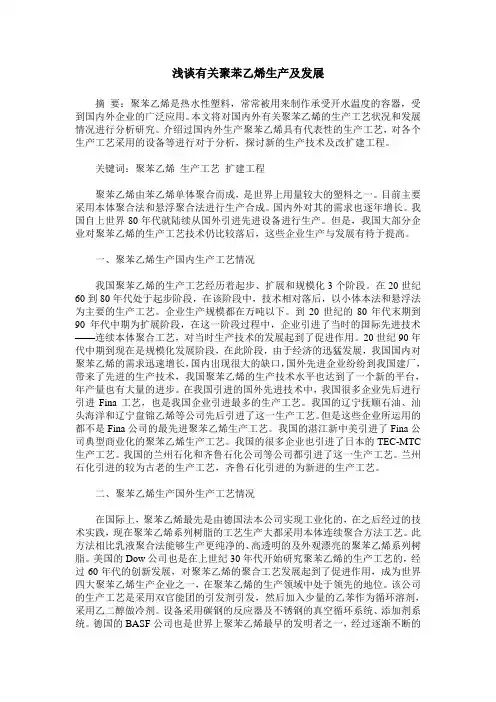

国内聚苯乙烯生产工艺述评 陈朝阳陈利杰 （汕头海洋第一聚苯树脂有限公司，汕头，515041） 摘要；综述了国内聚苯乙烯生产工艺技术近年来的发展情况，重点介绍了近年来引进的DOW、BASF、CHERVON、FINA 和TEC-MTC等有代表性工艺的技术特点，对各厂家的技术进行比较分析，归纳了各厂家技术的先进性。 关键词：聚苯乙烯本体法反应器 聚苯乙烯（简称PS）是五大通用塑料之一，具有透明和良好的加工性能而广泛地被用于日用品、玩具、灯饰、音像制品、电器仪表外壳等；近年来高抗冲聚苯乙烯更是发展迅速，在家用电器和办公设备的应用上已部分地取代了ABS树脂。而随着我国经济的高速增长，尽管国内PS的生产已有较大的发展，但国内需求亦一直处于供不应求的状态，近几年每年进口量均在100万吨以上。因此国内各PS厂家多有新建或扩建计划，本文就目前国内较有代表性的各PS厂家的生产技术特点进行比较和分析，阐述我国聚苯乙烯生产技术现状，提出我国聚苯乙烯工业今后发展方向的建议。 1、国内PS的发展情况。 国内PS生产工艺技术的发展可分为三个阶段：一是六十到八十年代初的摸索阶段，其技术以小本体法和悬浮法为主，技术较为落后，规模均在万吨以下，如上海高桥、金陵石化和兰化等；二是八十年代末期到九十年代中期的发展阶段，其技术以引进技术为主，所引进的技术均采用当时世界上较先进的连续本体聚合工艺，通过对这些引进技术的消化吸收，使我国对PS生产技术有了较深的了解，对国内PS生产技术的发展起了较大的促进作用，如抚顺石化、北京燕山、汕头海洋和齐鲁石化；三是九十年代中期到目前的迅速发展阶段，此阶段由于国内对PS的市场需求增长迅速，国内缺口很大，除中石化系统、地方本身建设或合资建设PS新装置如扬子-巴斯夫、汕头海洋外，国外知名PS大厂商如台湾奇美、美国DOW和CHERVON纷纷进入中国建厂，其建设规模均达到10万吨/年以上的经济规模，所采用的技术都为各厂家最先进的技术，国内PS生产技术水平达到一个新台阶，产能有了较大的发展（见表1），目前大陆PS的年生产能力已达120多万吨。
课题：乙苯脱氢生产苯乙烯 第二节 乙苯脱氢生产苯乙烯 一、概述 １.苯乙烯的性质和用途 苯乙烯的化学结构式如下： 或者 苯乙烯又名乙烯基苯，系无色至黄色的油状液体。具有高折射性和特殊芳香气味。沸点为145 ℃，凝固点 －30.4℃，难溶于水，能溶于甲醇、乙酸及乙醚等溶剂。 苯乙烯在高温下容易裂解和燃烧，生成苯、甲苯、甲烷、乙烷、碳、一氧化碳、二氧化碳和氢气等。苯乙烯蒸气与空气能形成爆炸混合物，其爆炸范围为1．1％～6．01％。 苯乙烯具有乙烯基烯烃的性质，反应性能极强，如氧化、还原、氯化等反应均可进行，并能与卤化氢发生加成反应。苯乙烯暴露于空气中，易被氧化成醛、酮类。苯乙烯易自聚生成聚苯乙烯（PS ）树脂。也易与其他含双键的不饱和化合物共聚。 苯乙烯最大用途是生产聚苯乙烯，另外苯乙烯与丁二烯、丙烯腈共聚，其共聚物可用以生产 ABS 工程塑料；与丙烯腈共聚可得AS 树脂；与丁二烯共聚可生成丁苯乳胶或合成丁苯橡胶。此外，苯乙烯还广泛被用于制药、涂料、纺织等工业。 2．生产方法 工业生产苯乙烯的方法除传统乙苯脱氢的方法外，出现了乙苯和丙烯共氧化联产苯乙烯和环氧丙烷工艺、乙苯气相脱氢工艺等新的工业生产路线，同时积极探索以甲苯和裂解汽油等新的原料路线。迄今工业上乙苯直接脱氢法生产的苯乙烯占世界总生产能力的 90％，仍然是目前生产苯乙烯的主要方法，其次为乙苯和丙烯的共氧化法。本节主要介绍乙苯脱氢法生产苯乙烯。 二、反应原理 1.主、副反应 主反应： CH=CH 2 CH=CH 2
＋H 2 △H Φ298 =117.6KJ/mol 在主反应发生的同时，还伴随发生一些副反应，如裂解反应和加氢裂解反应： ＋H 2 ＋C H 4 +C 2H 4 +H 2 +C 2H 6 在水蒸气存在下，还可发生水蒸气的转化反应 +2H 2O +2CO 2+3H 2 高温下生碳 8C+5H 2 此外，产物苯乙烯还可能发生聚合，生成聚苯乙烯和二苯乙烯衍生物等。 2．催化剂 乙苯脱氢反应是吸热反应，在常温常压下其反应速度是小的，只有在高温下才具有一定的反应速度，且裂解反应比脱氢反应更为有利，于是得到的产物主要是裂解产物。在高温下，若要使脱氢反应占主要优势，就必须选择性能良好的催化剂。 乙苯脱氢制苯乙烯曾使用过氧化铁系和氧化锌系催化刑，但后者已在60年代被淘汰。 氧化铁系催化剂以氧化铁为主要活性组分，氧化钾为主要助催化剂，此外，这类催化剂还含有Cr 、Ce 、Mo 、V 、Zn 、Ca 、Mg 、Cu 、W 等组分，视催化剂的牌号不同而异。目前，总部设在德国慕尼黑的由德国SC 、日本NGC 和美国UCI 组成的跨国集团SC Group ，在乙苯脱氢催化剂市场上占有最大的份额(55%-58%)，是Girdler 牌号(有G-64和G-84两大系列)及Styromax 牌号催化剂的供应者。 我国乙苯脱氢催化剂的开发始于60年代，已开发成功的催化剂有兰州化学工业公司315型催化剂；1976年，厦门大学与上海高桥石油化工公司化工厂合作开发了XH-11催化剂，随后又开发了不含铬的XH-210和XH-02催化剂。80年代中期以后，催化剂开发工作变得较为活跃，出现了一系列性能优良的催化剂，例如：上海石油化工研究院的GS-01和GS-05、厦门大学的XH-03，XH-04、兰州化学工业公司的335型和345型及中国科学院大连化物所的DC 型催化剂等。 CH 3 CH 2—CH 3 CH=CH 2 CH 2— CH 3 CH 4 CH 2—CH 3 CH 2—CH 3 CH 2—CH 3 CH 2—CH 3
