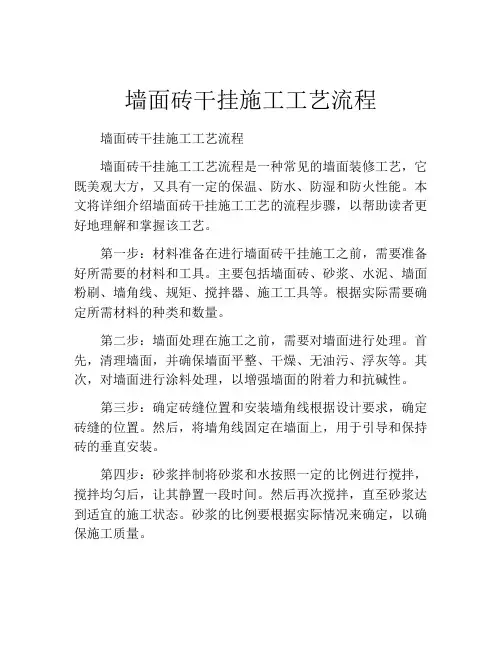

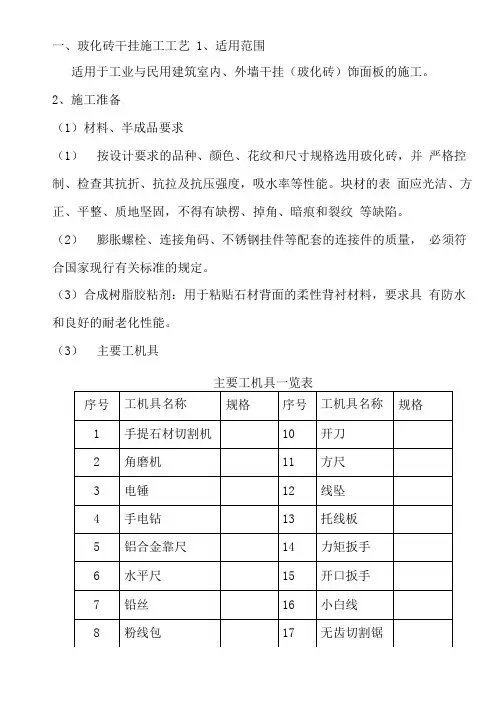

一、玻化砖干挂施工工艺
1、适用范围
适用于工业与民用建筑室内、外墙干挂（玻化砖）饰面板的施工。
2、施工准备
（1）材料、半成品要求
（1）按设计要求的品种、颜色、花纹和尺寸规格选用玻化砖，并严格控制、检查其抗折、抗拉及抗压强度，吸水率等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。
（2）膨胀螺栓、连接角码、不锈钢挂件等配套的连接件的质量，必须符合国家现行有关标准的规定。
（3）合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和良好的耐老化性能。
（2）主要工机具
主要工机具一览表
3、 作业条件
（1） 隐蔽工程施工完毕，并经过验收。
（2） 临时用电及机具设备、照明设备等，并经安全部门批准使用。 （3
） 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。
4、作业人员
（1） 架子工、机运工、电工、焊工必须持证上岗。
（2） 主要作业人员必须有过三项以上（或3000m2）同类型分项工程施工经历。
（3） 所有施工人员均已接受工地技术、安全培训和教育。 5、施工工艺 （1）工艺流程： （2）操作工艺
1）玻化砖验收：
收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现玻化砖颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，玻化砖按75°立放斜靠在专用的钢架上，每玻化砖之间要用塑料薄膜隔开靠紧码放。
2）基层准备：
清理基层表面，同时进行吊直、套方、找规矩，弹出垂直线、水平线。并根据施工图纸和实际需要弹出板材安装位置线。玻化砖安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。
3）安装支底层饰面板托架：
把预先加工好的支托按上平线支在将要安装的底层玻化砖上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证玻化砖上下面处在同一水平面上。
4）安装连接固定件：
用设计规定的不锈钢螺栓固定角码和不锈钢挂件。调整挂件的位置，使挂件的T形挂钩与玻化砖的粘贴挂槽对正，固定挂件，用力矩扳手拧紧。
5）底层玻化砖安装：
把底面的不锈钢挂件安好，先将玻化砖侧孔抹胶，将玻化砖按位置插入挂件，调整挂件，调整面板固定。依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，直至面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，误差要匀开。并用嵌固胶将锚固件填堵固定。
6）上行玻化砖安装：
把嵌固胶注入下一行的粘接件背开槽内，调整板砖的平整度及直线度并用石膏粘件临时固定。
6、质量标准
（1）主控项目
1）饰面玻化砖的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，并有产品合格证。
检验方法：观察和尺量检查；检查材质合格证书和检测报告。2）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。焊接
点应作防腐处理。
检验方法：观察；检查合格证书。
3）饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固。
检验方法：手扳检查；现场拉拔检测；隐蔽验收。
（2）一般项目
1）表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。
检验方法：观察。
2）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。
检验方法：观察。
3）突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。
检验方法：观察和尺量检查。
4）室内、外墙面干挂石材允许偏差和检验方法应符合下表的规定。
室内、外墙面干挂石材允许偏差和检验方法
5）关键控制点的控制
关键控制点的控制
（3）质量记录
1）产品合格证书、性能检测报告及环保检测报告。
2 ) 进场验收记录和复验报告。
3 ) 隐蔽工程验收记录。
4) 施工方案。
5) 技术交底记录。
6) 后置埋件的拉拔试验记录
7) 检验批质量验收记录。
8) 分项工程质量验收记录。
5) 应注意的质量问题
A 注意避免玻化砖污染。
B 清理预做饰玻化砖的结构表面，施工前认真按照图纸尺寸，核对结构施工的实际情况，同时进行吊直、套方、找规矩，弹出垂直线、水平线，控制点要符合要求。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。
C 与主体结构连接的预埋件应在结构施工时按设计村注埋设。预埋件应牢固，位置准确。应根据设计图纸进行复查。当设计无明确要求时，预埋件标高差不应大于10mm，位置差不应大于20mm。
D 面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定。
E 玻化砖表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。
F 缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。
7、成品保护
（1）及时清擦干净残留在门、窗框上的砂浆。
（2）铝合金窗、塑料窗必须粘贴保护膜，且在全部抹灰作业完成
前保证保护膜完好无损，发现损坏处，立即补贴严实。
（3）水、电、通讯、通风、设备管道穿墙、支架固定等工作做在前面，防止面砖成活后再造成损伤。
（4）拆除架子时注意不要碰撞墙面。
目录 第一节编制依据 (1) 第二节工程概况 (2) 第三节施工准备 (2) 第四节作业条件 (3) 第五节工艺流程及施工方法 (3) 第四节质量保证措施 (5) 第五节成品保证措施 (5) 第六节应注意的问题 (6) 第七节安全施工措施 (6) 第八节环境保护措施 (7) 第一节编制依据 1.1根据技术部深化施工图 1.2规程、规范、图集、标准 《建筑装饰装修工程质量验收规范》GB 50210-2001
《建筑安装工程质量检验评定统一标准》GBJ300-88 《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003 《北京市建筑工程施工安全操作规程》DBJ01-62-2002 《建筑机械使用安全规程》JGJ33-2001 《干挂石材幕墙用环氧胶粘剂》JC887-2001 第二节工程概况 国贸三期A阶段工程主塔楼茶水间精装修工程，室内茶水间墙饰面砖采用300×300瓷质砖。施工过程采用直接点粘法施工，施工用胶粘剂选用AB石材环氧干挂胶。 第三节施工准备 3.1 材料准备 3.1.1环氧AB石材干挂胶及产品的检测报告必须合格有效，同时做好进场验收记录。 3.1.2 饰面砖：饰面砖品种、规格、尺寸、色泽、图案应符合设计规定。其质量和性能均应符合国家现行产品标准的规定。 3.1.3勾缝剂：要按照产品使用说明进行使用，其质量应为合格产品。 3.2 技术准备 3.2.1 熟悉图纸、施工方案及施工现场情况 3.2.2 施工人员用工手续齐全，进场进行安全教育。 3.2.3 进行逐级技术交底：专业工长以书面形式向各班组进行交底，班组长再向工人进行交底，交底要有针对性，要针对关键部位提出具体安全措施和技术要求。 技术交底要有符合性和实用性，既要符合规范、标准的要求，又要符合施工现场实际情况，便于操作，便于贯彻执行。技术交底内容一定要便于操作者易懂易通。 3.3 机具准备 主要施工机具：瓷砖切割机、手电钻、方尺、铁制水平尺、小木锤、垫板、小白线、开刀、墨斗、小线坠、小灰铲、盒尺等。
一、玻化砖干挂施工工艺 1、适用范围 适用于工业与民用建筑室内、外墙干挂（玻化砖）饰面板的施工。 2、施工准备 （1）材料、半成品要求 （1）按设计要求的品种、颜色、花纹和尺寸规格选用玻化砖，并严格控制、检查其抗折、抗拉及抗压强度，吸水率等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 （2）膨胀螺栓、连接角码、不锈钢挂件等配套的连接件的质量，必须符合国家现行有关标准的规定。 （3）合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和良好的耐老化性能。 （2）主要工机具 主要工机具一览表
3、 作业条件 （1） 隐蔽工程施工完毕，并经过验收。 （2） 临时用电及机具设备、照明设备等，并经安全部门批准使用。 （3 ） 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。 4、作业人员 （1） 架子工、机运工、电工、焊工必须持证上岗。 （2） 主要作业人员必须有过三项以上（或3000m2）同类型分项工程施工经历。 （3） 所有施工人员均已接受工地技术、安全培训和教育。 5、施工工艺 （1）工艺流程： （2）操作工艺
1）玻化砖验收： 收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现玻化砖颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，玻化砖按75°立放斜靠在专用的钢架上，每玻化砖之间要用塑料薄膜隔开靠紧码放。 2）基层准备： 清理基层表面，同时进行吊直、套方、找规矩，弹出垂直线、水平线。并根据施工图纸和实际需要弹出板材安装位置线。玻化砖安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。 3）安装支底层饰面板托架： 把预先加工好的支托按上平线支在将要安装的底层玻化砖上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证玻化砖上下面处在同一水平面上。

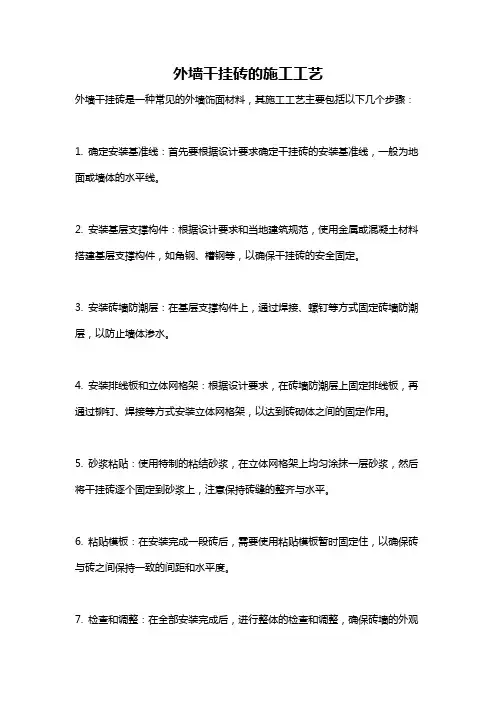

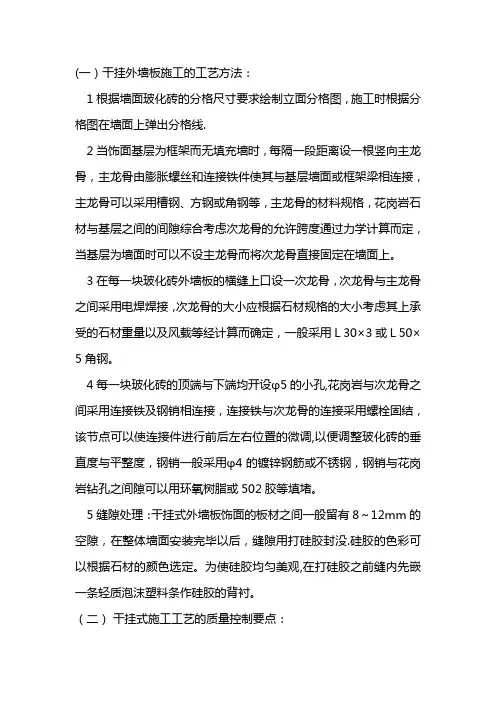

（一）干挂外墙板施工的工艺方法： 1根据墙面玻化砖的分格尺寸要求绘制立面分格图，施工时根据分格图在墙面上弹出分格线。 2当饰面基层为框架而无填充墙时，每隔一段距离设一根竖向主龙骨，主龙骨由膨胀螺丝和连接铁件使其与基层墙面或框架梁相连接，主龙骨可以采用槽钢、方钢或角钢等，主龙骨的材料规格，花岗岩石材与基层之间的间隙综合考虑次龙骨的允许跨度通过力学计算而定，当基层为墙面时可以不设主龙骨而将次龙骨直接固定在墙面上。 3在每一块玻化砖外墙板的横缝上口设一次龙骨，次龙骨与主龙骨之间采用电焊焊接，次龙骨的大小应根据石材规格的大小考虑其上承受的石材重量以及风载等经计算而确定，一般采用Ｌ30×3或Ｌ50×5角钢。 4每一块玻化砖的顶端与下端均开设φ5的小孔，花岗岩与次龙骨之间采用连接铁及钢销相连接，连接铁与次龙骨的连接采用螺栓固结，该节点可以使连接件进行前后左右位置的微调，以便调整玻化砖的垂直度与平整度，钢销一般采用φ4的镀锌钢筋或不锈钢，钢销与花岗岩钻孔之间隙可以用环氧树脂或502胶等填堵。 5缝隙处理：干挂式外墙板饰面的板材之间一般留有8～12mm的空隙，在整体墙面安装完毕以后，缝隙用打硅胶封没。硅胶的色彩可以根据石材的颜色选定。为使硅胶均匀美观，在打硅胶之前缝内先嵌一条轻质泡沫塑料条作硅胶的背衬。 （二）干挂式施工工艺的质量控制要点：
