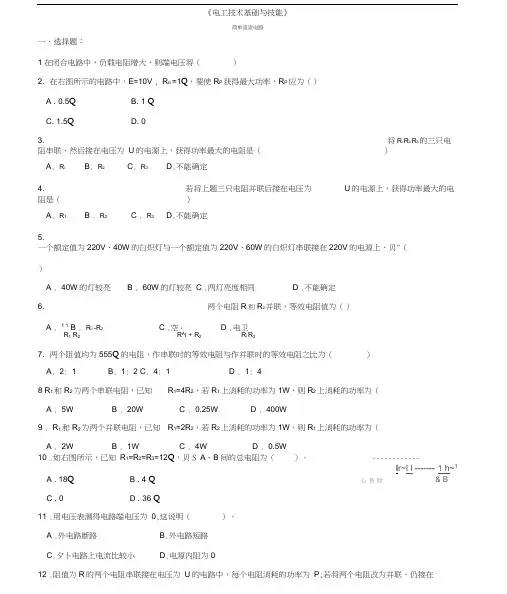

《电工基础》练习及答案(2.简单直流电路)

《电工技术基础与技能》期末复习题

2．简单直流电路

一、选择题：

1．在闭合电路中，负载电阻增大，则端电压将（ ） A ．减小 B ．增大 C ．不变 D ．不能确定 2．在右图所示的电路中，E=10V ，R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ） A ．0.5Ω B ．1Ω C ．1.5Ω D ．0

3．将321R R R >>的三只电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定

4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定

5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ）

A ．40W 的灯较亮

B ．60W 的灯较亮

C ．两灯亮度相同

D ．不能确定 6．两个电阻21R R 和并联，等效电阻值为（ ） A ．

2

11

1R R + B ．21R R - C ．2121R R R R + D ．2121R R R R +

7．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）

A ．2：1

B ．1：2

C ．4：1

D ．1：4

8．R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。

A ．5W

B ．20W

C ．0.25W

D ．400W

9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ）。

A ．2W

B ．1W

C ．4W

D ．0.5W 10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ ）。 A ．18Ω B ．4Ω C ．0 D ．36Ω

11．用电压表测得电路端电压为0，这说明（ ）。 A ．外电路断路 B ．外电路短路 C ．外电路上电流比较小 D ．电源内阻为0

12．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。 A ．P B ．2P C ．4P D ．P/2

13．电源电动势是2V ，内电阻是0.1

Ω，当外电路断路时，电路中的电流和端电压分别

第2题

是（ ）

A ．0 、2V

B ．20A 、2V

C ．20A 、0

D ．0、0

14．在上题中，当外电路短路时，电路中的电流和端电压分别是（ ） A ．0 、2V B ．20A 、2V C ．20A 、0 D ．0、0

15．如下图所示，已知可变电阻器滑动触点C 在AB 的中点，则电路中电阻R 两端的电压是（ ）。

A ．A

B U 21

B ．大于AB U 21

C ．小于AB U 2

1 D ．AB U

第15题 第16题

16．如上图所示，三只白炽灯A 、B 、C 完全相同。当开关S 闭合时，白炽灯A 、B 的亮度变化是（ ）。

A ．A 变亮，

B 变暗 B ．A 变暗，B 变亮

C ．A 、B 都变亮

D ．A 、B 都变暗

二、填空题：

1．在右下图所示的电路中，当开关S 板向2时，电压表的读数为6.3V ；当开关S

板向1时，电流表的读数为3A ，R=2Ω，则电源电动势为 V ，电源内阻为 Ω。

2．两个并联电阻，其中R 1=200Ω，通过R 1的电流为I 1=0.2A ，通过整个并联电路的电流为I=0.8A ， 则R 2= 欧，I 2= 安。

3．用伏安法测电阻，如果待测电阻比电流表内阻大得

多时（大电阻），应采用 。这时测量出的电阻值比实际电阻 （填“大”或“小”）。

4．用伏安法测电阻，如果待测电阻比电压表内阻小得多时（小电阻），应采用 。这时测量出的电阻值比实际电阻 （填“大”或“小”）。

5．如右图所示的电路中，R 1=2Ω，R 2=3

Ω，E=6V ，内阻不计，I=0.5A ，当电流从D 流向A 时，U AC = 、U DC = ；当电流从A 流向D 时，U AC = 、 U DC =

6．某电源外接1Ω负载时端电压为4V ，换接2.5Ω负载时输出电流为2A ，则电源的电动势E= ，内阻Ro= 。该电源接上 Ω负载时输出功率最大，最大输出功率为 。

7．有两个白炽灯，A ：220V 、40W ，B ：220V 、100W 则它们正常工作时的电阻阻值之比R A ：R B = ，电流之比I A ：I B = 。若将它们串联后接在220V

的电源上，则它们的电压之比U A ：U B = ，功率之比P A ：P B = 。

8．两根同种材料的电阻丝，长度之比为1：5，横截面积之比为2：3

，它们的电

R 1

R

2

阻之比为。将它们串联时，它们的电压之比为，电流之比为；并联时，它们的电压之比为，电流之比为。

9．将4节“1.5V、0.4Ω、0.6A”的干电池并联后为1.4Ω负载供电，则电池组端电压为V，流过每节电池的电流为A，负载功率为W。

10．如下图所示的电路中，电压表的内阻很大，每个电池的电动势为1．5 V，内电阻为0．3Ω，则电压表的读数是，电池组的内电阻是。

第10题第11题

11．如上图所示的电路中，如果电压表的读数为10V，电流表的读数为0.1A，电流表的内阻为0.2Ω，则待测电阻R x的阻值为。

12．表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。

三、是非题：

1．当外电路开路时，电源端电压等于E。（）

2．短路状态下，电源内阻的压降为零。（）

3．一条马路上路灯总是同时亮，同时灭，因此这些灯是串联接入电网的。（）4．通常照明电路中灯开得超多，总的负载电阻就越大。（）5．万用表电压、电流及电阻档的刻度都是均匀的。（）

6．通常万用表黑表笔所对应的是内电源的正极。（）

7．电路中某两点的电位都很高，则这两点间的电压也一定很高。（）

8．电路中选择的参考点改变了，各点的电位也将改变。（）

9．当电路处于通路状态时，外电路负载上的电压等于电源的电动势。（）

10．电源的电动势的大小由电源本身的性质决定，与外电路无关。（）

11．当实际电源外接负载的阻值与其内阻相等时，输出功率最大，此时电路的电能利用率也最高。（）

12．几个电阻并联后的总阻值一定小于其中任何一个电阻的阻值。（）

13．在电阻分压电路中，电阻值越大，其两端的电压就越高。（）

14．在电阻分流电路中，电阻值越大，流过它的电流也就越大。（）

15．若电路中a、b两点的电位相等，则用导线将这两点连接起来并不影响电路的工作。（）

16．规定自负极通过电源内部指向正极的方向为电动势的方向。（）

四、问答与计算题：

1．电动势为2V的电源，与9Ω的电阻接成闭合电路，电源两极间的电压为1.8V，这时电路中的电流为多少？电源的内阻为多少？

2．有一个电流表，内阻为100Ω，满偏电流为3 mA，要把它改装成6V的电压表，需要多大的分压电阻；若要把它改装成量程为3A的电流表，则需要多大的分流电阻。

3．如右下图所示的电路，试求A点的电位。

4．有一盏弧光灯，额定值为40V、200W，现将它接入220V的照明电路中，就串联一个多在的电阻才能使它正常工作。

5．如右图所示的电路中E1=20V，E2=10V，内阻

不计，R1=20Ω，R2=40Ω，求A、B两点的电位。6．有一包括电源和外电路电阻的简单闭合电路，当外电阻加倍时，通过的电流减为原来的

3

2

，求外电阻与内电阻之比。

参考答案：

一、选择题：

1．B 2．C 3．A 4．C 5．A 6．C 7．C 8．C 9．D 10.B

11．B 12．C 13．A 14．C 15．C 16.A

二、填空题：

1．6.3V、0.1Ω

2．66.7、0.6

3．电流表内接法，大

4．电流表外接法，小

5．5V、1.5V；7V、－1.5V

6．6V，0.5Ω，0.5Ω，18W

7．5：2，2：5，5：2，5：2

8．3：10，3：10，1：1；1：1，10：3

9．1.4V，0.25A，1.4W

10．1.5V，0.1Ω

11．99.8Ω

12．串联；并联

三、是非题：

1．√2．×3。×4．×5．×6．√7．×8．√9．×10。√11．×12．√13．√14．×15．√16．√

四、问答与计算题：

1．0.2A 1Ω

2．1900Ω0.1Ω

3．6V

4．36Ω

5．-20V，-10V

6．1：1
