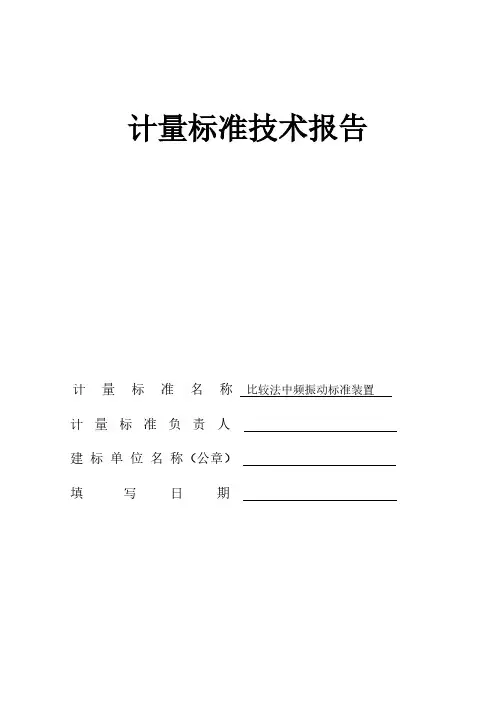

计量标准技术报告
计量标准名称比较法中频振动标准装置计量标准负责人
建标单位名称（公章）
填写日期
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (1)
三、计量标准器及主要设备 (2)
四、计量标准的主要技术指标 (3)
五、环境条件 (3)
六、计量标准的量值溯源和传递框图 (4)
七、计量标准的重复性试验 (6)
八、计量标准的稳定性考核 (7)
九、测量不确定度评定 (8)
十、计量标准的测量不确定度验证 (12)
十一、结论 (13)
十二、附加说明 (14)
一、建立计量标准的目的
为了加强计量器具的监督管理，保障国家计量单位制的统一和量值的准确可靠，满足本地区中频振动台量值传递的需求，特建立本计量标准。
二、计量标准的工作原理及其组成
1 工作原理：本标准装置是由标准振动套组、电荷放大器、标准振动台系统以及振动分析仪等附件组成。采用比较法，将标准传感器和被检仪器刚性联结在一起，安装在振动台的台面中心，选定参考频率和参考加速度以及电荷/电压放大器在规定档位时，测出被检仪器的加速度、频率以及位移输出值。其原理图如下：
检定方法是将被校传感器与标准加速度计“背靠背”的安装在振动台上，采用“比较法”校准加速度计，测振仪以及基桩动测仪。例如对加速度计的灵敏度校准：由传感器灵敏度定义，可以得出灵敏度计算公式为：
Sq= 输出电压/ 输入加速度
2 装置组成：数字多用表、标准振动台系统、标准振动套组、电荷放大器等
三、计量标准器及主要设备
计量标准器名称型号测量范围
不确定度
或准确度等级
或最大允许误差
制造厂及
出厂编号
检定周
期或复
校间隔
末次检
定或校
准日期
检定或校准机
构及证书号
标准
振动
台系
统
LA-100/
VT-150
（10～2000）Hz
（1～100）m/s2
频率：U rel=1.0%,k=2
失真度、横向振动比：
U rel=5.0%,k=2
中测测试科
技有限公司
/503234/503
356
12个月2015.05.26
中国测试技术研
究院
校准字第
201505009557
标准
振动
套组
PMP-01/
NT8305/
NT8102
（10～2000）Hz
（1～300）m/s2
加速度、速度、位移：
U rel=3.0%,k=2
中测测试科
技有限公司
/NT00358A/
501011/5031
86
12个月2015.05.26
中国测试技术研
究院
校准字第
201505009559
配套标准器数字
多用
表
2010 ACV：（100mV～750V）MPE:±0.1% KEITHLEY 12个月2015.03.09
中国测试技术研
究院
校准字第
201503003013
智能
频率
计
VC3165 0.01Hz～2.4GHz MPE:3.9×10-6胜利仪器12个月2015.04.21
中国测试技术研
究院
校准字第
201504007846
四、计量标准的主要技术指标
中频振动标准装置：标准振动台系统、标准振动套组、数字多用表等标准器及配套设备
测量范围：频率范围：（10 ～2000）Hz；加速度幅值：（1～100）m/s2
不确定度：加速度、速度、位移：U rel=3.0%,k=2；频率：U rel=1.0%,k=2；失真度、横向振动比：U rel=5.0%,k=2
五、环境条件
序号项目要求实际情况结论
1 温度（20±5）℃（15~25）℃符合要求
六、计量标准的量值溯源和传递框图
上 级 计 量 器 具
2
湿 度 ≤80% （65~80）% 符合要求
直接测量法
测量范围： 振动标准套组
测量范围：10Hz ～2kHz;（1～300）m/s 2 (5～5000)kHz;（0.1～1000）m/s 2 准确度等级：U rel =0.5%，k =2 保存单位：中国测试技术研究院
本级计量器具
下一
级计量器具压电加速度计、工作测振仪
测量范围：(20～2000)Hz
(1～100)m/s2
不确定度：
rel
U=2.0%，k=2
直接测量法
比较法中频振动标准装置
测量范围：频率：（10～2000）Hz、
加速度幅值：（1～100）m/s2
不确定度：
rel
U=0.64%，k=2
磁电式速度传感器、基桩动态测
量仪
测量范围：(20～2000)Hz
(1～100)m/s2
不确定度：
rel
U=3%～5%，k=2
水泥软练设备测量仪
测量范围：位移（P-P）：0.85mm
转速：（60～999.9）r/min
位移MPE:±1.5%
转速MPE:±0.1%，k=2
七、计量标准的重复性试验
本装置正常工作状态下，在160Hz 基准频率点，在30m/s 2的加速度下，对8305(NO:705514)加速度计传递标准作不少于10次的重复测量校准，测量数据如下表： 次数 1
2
3
4
5
6
7
8
9
10
x
位移
i x
0.1209
0.1209
0.1209
0.1209
0.1208
0.1209
0.1209
0.1209
0.1209
0.1208
0.12088
()()
1
1
2
--=
∑=n x x x S n
i i
i =4.2×10-5
标准装置不确定度评定中，有测量重复性引入的不确定度为：5
1084-.?
因()i x S ≤5
1084-.? ，故本装置的重复性考核符合JJF1033-2008《计量标准考核规范》要求。
八、计量标准的稳定性考核
九、测量不确定度评定
一、概述
1测量依据：JJG233-2006《压电加速度计检定规程》；JJG676-2000《工作测振仪检定规程》；JJG930-1998《基桩动测仪检定规程》；JJG134-2003《磁电式速度传感器检定规程》、JJG974-2002《水泥软练设备测量仪》检定规程 2环境条件：温度（20±5）℃，相对湿度≤80%RH
用一只标准加速度计来考核计量标准的稳定性，连续两年的标准加速度计的电荷灵敏度测量数据如下：在160Hz 、30 m/s 2条件下测试，测量数据如下表：
测量时间 2014年1月 2014年6月 2014年12月 2015年1月 平均值y （pC/m·s -2） 0.1209
0.1210
0.1209
0.1211
y y y /min max -=0.17%
本计量标准装置扩展不确定度rel U =0.64%
因满足y y y /min max -＜rel U ，故本装置的稳定性考核符合JJF1033-2008《计量标准考核规范》要求。
3测量标准：中频振动标准装置。
4测量对象：加速度计，测振仪、基桩动测仪等
5测量过程：将被校传感器与标准加速度计“背靠背”的安装在振动台上，采用“比较法”校准加速度计，测振仪以及基桩动测仪。由传感器灵敏度定义，可以得出灵敏度计算公式为 ：
q S = 输出电压 / 输入加速度
二、数学模型： p p q A E S /=
式中：p A ---振动台加速度，由标准振动套组测得
p E ---被校传感器输出的单峰电压，由有效值电压表读数乘以2得到 q S ---被校传感器的参考灵敏度
三、方差和灵敏系数
根据公式()()i i x u x f y u 22
2∑?
?
??????=c 得：()()()()()p p p p q c A u A c E u E c S u 2
222212+= 将上式左边除以 2
q S ，左式除以2
???
?
??p p A E ，得到相对不确定度：()()()
p rel p rel q crel A u E u S u 222+= 灵敏系数：()
11=??=
p
q p E S E c ，()12=??=
p
q p A S A c
四、输入量的不确定评定 1输入量的标准不确定度来源
1.1 输出电压测量引入的标准不确定度1u ，采用B 类评定
1.2标准振动套组加速度灵敏度值测量结果不确定引入的标准不确定度2u ，采用B 类评定 1.3标准台体横向振动引入的标准不确定度3u ，采用B 类评定 1.4 总谐波失真引入的标准不确定度4u ，采用B 类评定
1.5 标准振动套组加速度幅值不稳定度引入的标准不确定度5u ，采用B 类评定 1.6 标准振动台频率测量引入的标准不确定度6u ，采用B 类评定 1.7 测量重复性引入的标准不确定度7u ，采用A 类评定
2各标准不确定度的评定
2.1 输出电压测量引入的标准不确定度1u
被校传感器输出的电压由本装置中的数字多用表进行测量得到，根据检定规程和证书，在（100mV ～750V ）范围内，最大允许误差%.10±=MPE ,估计服从均匀分布，则1u =3/MPE =0.058% 2.2 标准振动套组加速度灵敏度值测量结果不确定引入的标准不确定度2u ，B 类评定
根据检定规程，用于量传的参考加速度计加速度灵敏度幅值测量不确定U rel =0.5%，包含因子k =2，服从均匀分布，则()B a u =
k
U a
=0.25% 2.3 标准振动台体横向振动引入的不确定度3u
JJG 298-2005中频标准振动台检定规程，台面中心横向加速度幅值不应大于主振动方向加速度幅值的10%，参考加速度计振动最大横向灵敏度比应不大于2%，被测工作加速度计的振动最大横向灵敏度比应不大于5%。如果被校与标准加速度计的横向灵敏度方向已知，振动台的横向激振方向也已知，则360°内合成得出的方差为：
()
2
212222
1T v v a S S ?+=
σ(敏度标准加速度计的横向灵分别为被校减速度计和、12v v S S ，T a 为横向振动加速度)。假设3个参数均为矩形分布根据ISO/FDIS 16063-21推荐，合成计算为()
2
21222
1T v v a S S ?+=σ，σ估计服从正态分布，概率p=95%，置信因子k=2，则3u =σ/k ≈0.13% 2.4总谐波失真引入的标准不确定度4u
实际检定过程中，本装置中标准振动台在（20～2000）Hz 内加速度的谐波失真平均值为a d =0.69%，根据经验值，认为总谐波失真a d 完全是由3次谐波产生的，由其带给测量结果的最大相对误差为：≈-±
=2
19a
a d d d a δ±0.11%，
估计服从均匀分布，则3u =0.56%/3=0.061%
2.5标准振动套组加速度幅值不稳定度引入的标准不确定度5u
根据检定证书，本装置中所用标准加速度计的稳定度E =0.2%，估计服从均匀分布，则5u =0.2%/3=0.12% 2.6标准振动台频率测量引入的标准不确定度6u
根据本标准装置中的标准振动台系统的性能，频率（20～2000）Hz 测量的允差为f ?=±0.05%，估计服从均匀分布，则6u =3/f ?=0.029%
2.7测量重复性引入的标准不确定度 1u
利用本装置在正常工作条件下等精度测量一支加速度计，重复测量10次，测量数据如下表：
()()
1
1
2
--=
∑=n x x x S n
i i
i =5
1084-.? 相对标准偏差：()()%100?=
'
x
x S x S i i =0.040% ()i x u =
()n
x S i '=0.013% 3不确定度分量及贡献值一览表 标准不确定度分量
(()i x u ) 不确定度来源
标准不确定度
灵敏系数()i x c
不确定度贡献值
()()i i x u x c
输出电压测量引入 1u
0.058% 1
0.058%
标准振动套组加速度灵敏度值测量结果不确定引入 2u 0.25% 1 0.25%
标准台体横向振动
引入 3u
0.13% 1 0.13% 总谐波失真引入 4u 0.061%
1
0.061%
标准振动套组加速度幅值不稳定度引
入 5u
0.12% 1 0.12%
标准振动台频率测
量引入 6u
0.029% 1 0.029% 测量重复性引入 7u
0.013%
1
0.013%
4 合成标准不确定度
7654321u u u u u u u u c ++++++==0.32%
5 扩展不确定度
取置信概率95%，包含因子k=2，则标准装置的扩展不确定度：
c rel ku U ==0.64%
测量次数 1 2 3 4 5 6 7 8 9 10
x
测量值（i x ） 0.1209 0.1209 0.1209 0.1209 0.1209 0.1210 0.1210 0.1210 0.1209 0.1209 0.12093
6测量不确定度的报告与表示
U=0.64%，k=2
相对扩展不确定度：
rel
十、计量标准的测量不确定度验证
根据中频振动标准装置的要求和公司实际情况，不确定验证采用比较法进行验证。验证采用标准加速度计8305（NO ：1068992），中国测试技术研究院在绝对法中频振动国家计量副基准上和本公司比较法中频振动标准装置上分别在160Hz ，100m/s 2下进行校准，校准数据如下： 型号（8305 ）
中频振动国家计量副基准（绝对法）
中频振动标准装置（比较法）
y
0.1264 pC/ms -2
0.1265 pC/ms -2
相对误差: =δ
1264
.01265
.01264.0-= 0.08×10-2
因为：本公司中频振动标准装置扩展不确定度： rel U =0.64%，满足rel U ≤δ，故本公司中频振动标准装置测量不确定度的验证合格。
十一、结论
经验证，本计量标准的不确定度评定，重复性考核，稳定性考核符合JJF1033-2008《计量标准考核规范》、JJG233-2006《压电加速度计检定规程》、JJG676-2000《工作测振仪检定规程》、JJG930-1998《基桩动测仪检定规程》、JJG134-2003《磁电式速度传感器检定规程》、JJG974-2002《水泥软练设备测量仪》检定规程的要求。可对压电加速度计、基桩动测仪、磁电式速度传感器、工作测振仪以及水泥软练设备测量仪进行量值传递工作。
十二、附加说明
1．标准器具及配套说明书；
2．测量数据的全部原始纪录；
3．检定证书；
4．操作规范；
5．JJG233-96压电加速度计检定规程；
6．JJG676-2000工作测振仪检定规程；
7. JJG930-1998基桩动态测量仪检定规程；
8. JJG134-2003磁电式速度传感器检定规程；
9. JJG974-2002《水泥软练设备测量仪》；
10. JJF1033-2008《计量标准考核规范》。
