分层输送带胶接硫化详解
分层输送带的胶接是一个十分重要的环节,它决定胶带输送能否正常运转,关系到用户的经济效益和生命财产的安全.因此,需要注意的是在胶接过程中,(要了解胶带的型号,选择好胶带长度系数,计算接头阶梯长度),把握好所要胶接输送带是普通用途的,还是难燃,耐热,耐酸碱等.胶接哪一种胶带就要用哪一种胶料.
一、胶接前的准备工作:
1、胶接前先需做好倒开架.
2、查看现场,选择易于放带且搬运方便的地点作为胶接地点.
3、胶接场地要清扫干净,宽敞干燥,明亮.
4、在胶接作业处,拆除输送机4组以上的上托辊架子.
5、将预先做好的工作台平放于输送机架上.
6、将硫化机底座及下热板平放于工作台上.
7、将胶带两端带头放入硫化机下热板上,然后开始作业.
二、胶接作业程序及要点:
1、将两端带头标出胶带中心线.
2、找出三个相互距离大于1米处的中心点，看是否连成一条直线，如能连成一条直（线）（如连成直线，重新找中心直至能连成直线），用红蜡笔标出中心线。
3、在摆入硫化器前，先要检验硫化器设备，按设计要求是否正常，（以免硫化时出现故障），影响胶接质量。
三、胶接胶料的准备
1、胶接中所复盖胶胶料、胶浆、堵头胶、油皮胶.
2、胶浆用贴胶料与120#汽油配制.
3、配比:胶料:汽油 = 1:4或1:5(重量比)
4、胶浆:用户一般在胶接前3天制做.
5、堵头胶:用胶带相同的复盖胶.
6、油皮胶:用胶带相同的贴胶料,厚度均为0.5mm专用.
四、带头解剖方法与技术要求:
1、确定接头形式后，按接头长度画出接头线。如所用硫化器平板为菱形，接头线按菱形角度划成斜形线。
2、带头裁断角度为(25°或 30°)两端角度要相符。
3、解剖前的准备：
解剖时一头剥上复盖胶，另一头则剥下复盖胶，并将两头边胶部位顺阶梯的布层顺序保留边胶，见图（四）
4、将布层剥成阶梯形，每层布层应符合如下规定：
输送带宽度（mm）每层阶梯长度(mm)
500及500以下 200mm
500-1000 250mm
1050-1600 300mm
1650-2000 350mm
5、剥头时要注意不得割伤下布层,以免降低胶接强力.
五、接头打磨与合头要求:
1、用电动钢丝砂轮机仔细打磨布层，并将布层表面硫化胶打磨干净，不得
损伤布层，复盖胶
2、将胶接的两端带头按中心线校正准确后,两头用夹板固定.
3、将固定好的带头,尽快用刷沾120#汽油清洗干净,然后涂刷(二至三)遍胶糊,待凉干后,再涂(第二遍).
4、待涂刷胶糊完全凉干后,将油皮胶贴在接合部的(中间),用120#汽油清洗后进行合头,合头要按运行方向,工作面跑顺向,胶布层压线8-10mm,合头时要对正,从带头中部向两边压实后,贴上下堵头胶,堵胶要适量,以免流失.
5、在装锅前,硫化部位输送带上、下面各铺一层玻璃纸,便于起锅.然后靠紧两边铛铁即可装锅,拧紧螺栓、加压、升温、硫化.
六、胶接硫化条件:
1、在接通电源硫化时,要低压预热,待温度计到(80℃)时,要打到标准压力,温度升到(145℃ )开始计算正硫化时间,并严格执行硫化的三大要素，温度、时间、压力,一般压力为(1.5-2.0MPa 之间).
注: P:(指胶带布层数) T: 正硫化时间; A+B: 上,下复盖胶厚度(mm)
2、待硫化保温完毕后,切断电源,待温度降到(80 )以下,方可泄压撤除硫化接头器,剪去流失胶边,检查接头质量是否合格.硫化胶接操作完毕后,再进行下一个接头.
钢丝绳芯输送带硫化详解
根据钢丝绳芯输送带现场胶接的实际需要，为确保接头质量，更好地为用户服务，特制订钢丝绳芯输送带现场胶接规程。
一、胶接前的准备工作：
1、需先做好倒开架，选择放带方便的地点，然后将每卷输送带放到胶接所需的指定位臵。
二、胶接硫化地点的选择：
1、要选择干净、明高、宽敞、干燥及便于操作的地点做胶接场地。
2、把输送带机架上的托辊撤除约10米长的空位，然后摆放好胶接须用的硫化机。
三、硫化机的检验：
1、硫化机在胶接使用应仔细检验，经检验，能正常工作，方可使用。
2、如发现硫化机存有质量问题，应及时与生产厂家联系，进行修理或更换硫化机。
四、工器具的准备：
1、胶接所需用的工具，按输送带制造厂家提供的胶接工具明细表进行配备（见附图1）
2、用槽钢或角铁做4套夹板。
3、硫化前需配制两块垫铁：热铁厚度比原带体厚度簿0.5——1mm，宽度需100mm，长度比硫化机机身长出500mm。
4、做工作平台两套，放在硫化机两端的位臵，宽度根据输送带机架制作，每套长度不得低于3米，且平整牢固。
5、用120#汽油、胶糊胶或芯胶配制胶浆，禁止用覆盖胶胶料
配制胶浆，配制方法：胶：汽油1：5。把胶料破成碎块（直径不大于15mm）,放入120#汽油,人工搅拌成糊状.并至少停放48小时后才能使用.
五、胶接前的搭接选择:
1、输送带的胶接长度与搭接长度,要根据<<钢丝绳芯输送带接头胶接技术>>的系列要求进行选择.
注:同时考虑输送机的长短、负荷大小、坡度大小和带速等因素,以便最终确定搭接长度.
六、剥头注意事项:
1、要对正中心线,取出两端带头斜角(见附图2-3).
2、将需要开剥的输送带,找好角度,量出剥头长度(角度一般采用硫化机角度的20度为宜).
3、开剥时,先将边胶割去,然后从边部沿钢丝绳边缘割断覆盖胶和芯胶,哥刀时要紧靠钢丝绳,上胶下胶各划一刀,再将钢丝绳端部用手钳掐住,用力将钢丝绳抽出,按照同样方法将每根钢丝绳依次抽出,抽出的钢丝绳不得弯曲(见附图1).
4、截断钢丝绳,根据所搭接长度的实际尺寸,.预先画线或作好标记,然后按要求长度将钢丝绳截断.
5、用壁纸刀将钢丝绳上的余胶清理干净，再将每根钢丝用砂布打磨二至三遍。
6、用砂轮机(换成钢丝轮刷)细致地将斜坡面打磨成粗糙面,增强坡口处的粘接效果
七、胶接成型:
1、将工作台、硫化板上的杂物清理干净，把两带头钢丝绳平铺在硫化机下热板上，并且要对放，使最长的钢丝绳端头与另一
头钢丝绳根部之间的间隙为50mm,不得使两钢丝绳头对接。
2、重新校验两带头中心线，使其调整成一条直线。
3、两带头定位后，用卡子将两带头固定好。
4、将两带头的钢丝绳翻向两边，放在预先铺好的、干净的布面上。
5、用新毛巾蘸120#汽油，清洗已打磨好的每根钢丝绳，待汽油挥发干后，再涂刷二至三遍胶浆，钢丝绳表面的胶浆要涂刷均匀。涂刷下遍胶浆时，前遍胶浆必须凉干。
6、覆盖胶与芯胶下料时，要根据现场作业和搭接长度的实际尺寸进行下料。芯胶比盖胶短
20mm为宜.
7、先将截下的覆盖胶铺放在硫化机的板面上，然后再把干净的芯胶片贴在覆盖胶上，压实
后，将合成的覆盖胶、芯胶预先划好的粉笔标记摆正。
8、两带头中间各取出一根钢丝绳，向两端方向对位拉紧、拉直摆放，按照顺序依次向两侧排列均匀，并保持各绳不得变位、弯曲、拱起等。
9、要做到各根钢丝绳排列均匀及伸张一致。在边胶部位用芯胶胶片填补。
10、在全部已排列完毕的钢丝绳上涂胶浆一至二遍，凉干。
11、仿照以上要求和做法，将上芯胶胶片覆盖在钢丝绳上。再将上盖胶胶片贴合在芯胶上。
12、在胶带两侧，用粉线放出边线，用壁纸刀将宽出原带体的胶料割去，胶接成型完毕。
八、硫化：
1、在成型完毕的带头表面，预防局部起泡，用锥子扎眼，将气体排去。
2、在上表面，按照下表面的同样方法，铺上玻璃纸或白布及白铁皮。
3、盖上上热板，安放上横梁、螺栓，先从硫化机中间，向两端拧紧螺栓，且要松紧一致。
4、硫化时应用专业人负责操作。
5、按规定硫化条件：时间、温度、压力进行硫化。
6、在全部操作工序达到要求，进行硫化时，通电加热、加压、计时。当热板温度升至100℃时，其间可升降压一至二次，以帮助排除接头内的空气。继续升温。当热板温度升至145℃时，开始计算正硫化时间。（注：根据原带体的总厚度，确定硫化时间。）
7、硫化压力：采取1.8—2.8MPa之间.
8、在硫化过程中，应随时检查硫化机各部位，发现异常情况及时处理。
9、硫化结束后，将热板的温度降到80℃开启硫化机。硫化胶接现场操作完毕。
硅胶制作指导书 制作流程及各流程操作方法： （1）硅胶模具的处理 模具在合模压胶之前必须用清水或酒精除去表面的毛刺、硅胶碎屑及油污等杂质，确保模具干净才能合模压胶。将清理干净的公母模合模后锁紧，锁紧模具按对称原则依次锁紧螺栓，这样可以避免模具配合偏移降低胶粒的不合格率，把模具锁紧后就可以进行注塑压胶。新模具压胶必须清理干净后用二次元检测新模具各尺寸合格后才可进行下一步操作。 （2）硅胶与固化剂的配比 成型的硅胶是由硅胶和固化剂经过一定的配比固化后的产物。目前我公司用的硅胶一般都是白色，固化剂是绿色或蓝色，配比按６：１来配。即硅胶６克，固化剂１克（６６４型号的硅胶按１０：１配）。硅胶和固化剂一定要在电子称上称准确，测量无误。如果是用量杯，每次称量要检查量杯是否干净。 注意：在制作特殊要求的硅胶产品时可对固化剂的添加量进行调整，硅胶的硬度随着固化剂的增加而提高，同时也增加的硅胶的脆性，降低硅胶的韧性、使用寿命和密封性等！ （3）硅胶与固化剂的搅拌 硅胶外观是流动的液体，制作时按以上所讲的配比将硅胶与固化剂倒入拌胶罐内用勺子搅拌均匀。如果没有搅拌均匀，硅胶会出现干燥固化不均匀和硅胶产品硬度不一致的状况，从而影响硅胶的质量，甚至造成硅胶产品报废的状况。 （4）抽真空排气泡处理 硅胶与固化剂搅拌均匀后，放冰箱冻１０分钟左右进行抽真空排气泡环节，抽真空的时间不宜太久，正常情况下，不要超过三十分钟，每隔7～10分钟晃动一次，抽真空时间太久，硅胶会逐渐固化，产生交联反应，使硅胶变成一块块的，无法进行涂刷或灌注，造成硅胶浪费。 （5）硅胶的注塑加工 将抽完真空的硅胶倒入压胶罐内后，需放在冰箱内冷冻处理十分钟，再用千斤顶将其压入模具内。压胶时需要注意压胶速度的控制，压胶速度要均匀且要缓慢，确保模具内空气完全被排出，成型胶粒内无气泡，若有气泡需要对模具进行补压，直至无气泡为止。！ （6）硅胶的烘烤成型 硅胶成功注入模具内后，要想快速得到硅胶产品，应将硅胶模具放入60°烤箱，加快硅胶的成型速度！在此温度下将硅胶模具烘烤90分钟。因
分层输送带胶接硫化详解 分层输送带的胶接是一个十分重要的环节,它决定胶带输送能否正常运转,关系到用户的经济效益和生命财产的安全.因此,需要注意的是在胶接过程中,(要了解胶带的型号,选择好胶带长度系数,计算接头阶梯长度),把握好所要胶接输送带是普通用途的,还是难燃,耐热,耐酸碱等.胶接哪一种胶带就要用哪一种胶料. 一、胶接前的准备工作: 1、胶接前先需做好倒开架. 2、查看现场,选择易于放带且搬运方便的地点作为胶接地点. 3、胶接场地要清扫干净,宽敞干燥,明亮. 4、在胶接作业处,拆除输送机4组以上的上托辊架子. 5、将预先做好的工作台平放于输送机架上. 6、将硫化机底座及下热板平放于工作台上. 7、将胶带两端带头放入硫化机下热板上,然后开始作业. 二、胶接作业程序及要点: 1、将两端带头标出胶带中心线. 2、找出三个相互距离大于1米处的中心点，看是否连成一条直线，如能连成一条直（线）（如连成直线，重新找中心直至能连成直线），用红蜡笔标出中心线。 3、在摆入硫化器前，先要检验硫化器设备，按设计要求是否正常，（以免硫化时出现故障），影响胶接质量。 三、胶接胶料的准备 1、胶接中所复盖胶胶料、胶浆、堵头胶、油皮胶. 2、胶浆用贴胶料与120#汽油配制.
3、配比:胶料:汽油 = 1:4或1:5(重量比) 4、胶浆:用户一般在胶接前3天制做. 5、堵头胶:用胶带相同的复盖胶. 6、油皮胶:用胶带相同的贴胶料,厚度均为0.5mm专用. 四、带头解剖方法与技术要求: 1、确定接头形式后，按接头长度画出接头线。如所用硫化器平板为菱形，接头线按菱形角度划成斜形线。 2、带头裁断角度为(25°或 30°)两端角度要相符。 3、解剖前的准备： 解剖时一头剥上复盖胶，另一头则剥下复盖胶，并将两头边胶部位顺阶梯的布层顺序保留边胶，见图（四） 4、将布层剥成阶梯形，每层布层应符合如下规定： 输送带宽度（mm）每层阶梯长度(mm) 500及500以下 200mm 500-1000 250mm 1050-1600 300mm 1650-2000 350mm 5、剥头时要注意不得割伤下布层,以免降低胶接强力. 五、接头打磨与合头要求: 1、用电动钢丝砂轮机仔细打磨布层，并将布层表面硫化胶打磨干净，不得 损伤布层，复盖胶 2、将胶接的两端带头按中心线校正准确后,两头用夹板固定. 3、将固定好的带头,尽快用刷沾120#汽油清洗干净,然后涂刷(二至三)遍胶糊,待凉干后,再涂(第二遍).
输送带使用时常见的几个问题 1、输送带接头为什么容易开裂、断开？ 输送带接头处的强度比正常带体的强度要低。一般用机械方式连接时，接头强度仅能达到带体强度的40－50％，冷胶方式质量比较好时，接头强度能达到60－70％，而热胶接头强度能达到80－90％（接头方法正确、无质量缺陷）。由于接头部位的强度比较低，如果胶接方法不正确，接头的强度就会更加低，如开刀、打磨时伤及下一层布、打磨过度、搭接长度不够、台阶个数不够、胶接头所用橡胶性能不好或已经自硫失效、钢丝绳打磨过度、钢丝绳生锈等，接头部位的强度将会大打折扣，在使用时，容易出现接头部位断开的现象。 此外，输送带如果不采用封口胶、或胶接头的方向错误时，接头部位容易出现开裂（面胶部位）。 2、胶接用胶料、胶浆存储有哪些要求？ 胶片、胶浆应保存在阴暗、干燥的地方，避免阳光直接照射、避免各种辐射，并远离火源。 胶片、胶浆应避免保存在灰尘较大的场所，避免各种化学物品与其相接触。 保存胶片、胶浆的环境湿度50%-75%，温度应不低于5℃，不超过35℃。 胶片、胶浆的保存期：夏季1个月、冬季2个月、春秋1个半月。 3、输送带打滑是由于什么原因？ 输送带正常运转时，带速不低于辊筒转速的95％。如果辊筒与输送带的摩擦力不够，输送带就容易出现打滑的现象。引起辊筒与输送带摩擦力不够的原因很多，常见的有：张力不够、载荷启动、辊筒表面摩擦系数不够等。 张力不够的原因有：张紧行程不够、配重重量不够、输送带太长等； 辊筒表面摩擦系数不够的原因有：辊筒表面包胶磨损太大、带体过湿或粘有润滑油、带体表面粘有物料（易被水溶涨的）。 4、钢丝带中间纵向撕裂14-15米，如何修补？ 可将损坏部位的上下覆盖胶全部剥去（长度超出损坏部分50-100mm，宽度超过损坏部分30－50mm），同时取一段与剥离部位大小相同的橡胶（最好带一层布层），然后按照冷胶方法修补即可。 5、带子的胶接方法？ 我公司建议输送带胶接采用热胶方式胶接，中间需要贴芯胶，每个台阶只能有一层布，接头方向要顺着输送带运转的方向。 6、EP耐高温带与棉帆布耐高温带的比较： a、相同点：表面覆盖胶相同。 b、不同点：棉帆布能耐最高温度150℃；EP－TNG帆布能长期使用在200℃条件下工作，最高可使用在220℃条件下使用； 棉帆布强度比较低，仅为50N／mm；而EP—TNG帆布强度比较高，常用200型为200N ／mm； 棉帆布耐高温带附着力比较低，EP耐高温带的附着力比较高； EP耐高温带的使用寿命明显常于棉帆布耐高温带。 7、热胶剥头方式（一端边胶去掉好不好）？ 这是另外一种胶接方法，这种方法也是可以的，但是如果采用这种方法，要注意以下几点： a、一定要采用封口胶； b、边胶部位相交接的部位一定要通过为硫化橡胶相连；
输送带硫化搭接胶接的详细步骤 钢丝绳芯输送带硫化搭接胶接的详细步骤 (1)钢丝绳芯输送带接头的制作 将每个带头的网丝全部割开，并刮去表面的附胶，把钢丝根部的钢丝绳芯输送带用角磨机打成斜坡，约100mm宽，再沿斜坡向外打磨150mm，去除原钢丝绳芯输送带表面并打毛。用120#汽油将钢丝及打磨面清洗干净。 (2)钢丝绳芯输送带的铺设及钢丝的搭接 先在下加热板的表面铺一层干净的塑料膜，再铺设一层胶料，使胶料与两端接头的斜面吻合。然后按要求搭接好钢丝，涂刷胶浆，保证胶浆的涂刷均匀、均布。再铺上胶料，同样使胶料与两端的斜面吻合，上面铺一层塑料膜，完成钢丝绳芯输送带接头的铺设及钢丝的搭接。 (3)硫化机的安装 ①下机架的摆放使端部对齐，机架的中心线与钢丝绳芯输送带的中心线对齐。然后放置水压板、传压板及下硫化板、硫化板的摆放以其工作面的中心线为基准，并与钢丝绳芯输送带的中心线对齐。 ②待钢丝绳芯输送带胶接部位按工艺制作好后，在胶接部位的两侧用挡铁夹紧。 ③再依次摆放上硫化板、水压板、及上隔热板，最后摆放上机架。均要求其工作面的中心线与钢丝绳芯输送带中心线对齐，装上连接螺栓，并逐个上紧。 ④硫化机紧固后，分别接好高压水管及电线插头及加压泵。 (4)硫化操作 ①准备就绪后，对各部件作一次仔细检查，确认无问题后，便可给硫化机送电硫化。 ②加热电源的设定温度为140~150°，开始硫化时，水压加压至1Mpa。 ③当硫化加热至100°时，继续加压至1.4Mpa。 ④当温度升至140~145°时，开始保温20分钟。
⑤保温达到时间后，硫化结束。待自然冷却至60°时，拆卸设备，完成钢丝绳芯输送带的硫化。 最新输送带接头方法 一、输送带接头施工前的准备工作 1、组织有关人员认真学习硫化知识，学习中发现疑问及时提出，得到解决后方可编写施工安全技术措施。 2、报材料采购计划。 3、制定切实可行的施工方案。 4、根据施工要求安放硫化设备。 5、按设备要求接线。 6、准备好施工中所需的工器具、材料等。 二、输送带接头施工方案 首先用2个葫芦把重锤拉紧装置提升上来，使输送带放松。然后把硫化机放好位置，并接上电源。在要硫化的输送带下面先铺上液压板，液压板上面铺上电热板。在电热板的上面铺上高温纸，然后把要硫化的输送带放在上面。把要硫化的这一段输送带用专用刀割齐，再用磨光机磨这一层面，磨好后用毛刷扫干净输送带上的磨屑，用汽油(120#)清洗磨面。然后用胶糊涂抹磨面和所要贴的胶带，要涂抹均匀。涂抹完后把胶带贴到输送带上，然后再用胶糊涂个贴边。接着铺上高温纸，盖上电热板，上面加上木板，再加上加压横梁紧固好螺栓，压紧加压横梁。最后接好线，送上电进行加热，在温度达到145℃，稳定在此温度左右，再加热30分钟。最后关掉电源，等温度慢慢降下来后，取下硫化设备，落下张紧装置，重新张紧输送带。 三、输送带接头施工步骤 1、首先用2个葫芦把重锤拉紧装置提升上来，使输送带放松。 2、然后把硫化机放好位置，并接上电源。 3、在要硫化的输送带下面先铺上液压板，液压板上面铺上电热板。在电热板的上面铺上高温纸，然后把要硫化的输送带放在上面。 4、把要硫化的这一段输送带用专用刀割齐，再用磨光机磨这一层面，磨好后用毛刷扫干净输送带上的磨屑，用汽油(120#)清洗磨面。 5、然后用胶糊涂抹磨面和所要贴的胶带，要涂抹均匀。
皮带接头硫化标准 一、皮带接头硫化重要性 皮带机接头好坏对皮带使用至关重要，接头是皮带的最薄弱点，直接影响整条皮带使用情况，为保证接头的硫化质量，规范公司皮带机输送带接头硫化工艺，提高皮带接头硫化的技能水平特别制订本标准。 二、硫化接头设备及材料 1、硫化支架两套、硫化床两套、水压机两台、热控箱两个、电源线一条、一次线两条、二次线4条、垫铁两块、加紧机构两根、大棘轮扳手两把。 2、胶料：胶料包括面胶、芯胶和胶浆。 3、工具及辅助材料：美工刀8把、刀片300片、角向磨光机2台、接线盘1个、砂纸数张、钢丝钳2把、木槌2把、2米钢板尺1根、白色铅笔2根、细线一卷、铁钉10枚、扁漆刷8把、卷尺1把、航空汽油、报纸数张、皮带夹2套、2T手拉葫芦4个、钢丝绳4条、塑料小盆4个、水桶2个、活动扳手两把（10寸/12寸）、开口扳手（24-27）、棘轮（24-27）、鼓风机。 三、接头硫化前的准备工作 1、硫化地点的选择 硫化地点由工作负责人选择定位，一般尽可能选择宽敞平坦、运输方便、离电源箱水源近的地方。
2、固定皮带、搭建工作台 定好位臵后利用皮带夹将接头两端皮带固定好，还要确保皮带固定后不会滑动。并松开张紧装臵或将重锤提高，确保皮带松弛，必须留足够的接头空间。皮带松弛后在硫化点搭建工作平台，铺工字钢水压板及下硫化板等。 四、硫化接头的程序及工艺 接头硫化主要有以下几道工序：搭设平台、铺设工字钢硫化板、画线、拨头、修剪接头、找中、清洗钢丝、铺设非工作面胶、摆绳、铺上胶、铺上加热板紧固、加热、打水压、计时后拆卸。 （一）、接头搭接形式和长度的的确定 接头形式和接头长度的选择，接头形式可分为四种一至四级搭接，本厂常用一级二级搭接，接头长度情况而定，一般默认一米。（二）、标画接头线 根据流化板的形式和接头长度画接头线，本厂硫化板形式均画斜线。斜线尺寸用带宽*1.07可算出，舌头宽度50mm。 （三）除去胶皮 1、用美工刀在工作面和非工作面两边舌头位臵割个V型口，深度达钢丝绳。 2、用美工刀将胶皮和钢丝绳上打个V型口处，拔出钢丝绳，用美工刀去除钢丝绳上残留橡胶。 3、将舌头表面的胶皮割除。 （四）截断钢丝绳
输送带使用时常见的几个问题| 2009-3-2 ... 输送带使用时常见的几个问题 1、输送带接头为什么容易开裂、断开？ 输送带接头处的强度比正常带体的强度要低。一般用机械方式连接时，接头强度仅能达到带体强度的40－50％，冷胶方式质量比较好时，接头强度能达到60－70％，而热胶接头强度能达到80－90％（接头方法正确、无质量缺陷）。由于接头部位的强度比较低，如果胶接方法不正确，接头的强度就会更加低，如开刀、打磨时伤及下一层布、打磨过度、搭接长度不够、台阶个数不够、胶接头所用橡胶性能不好或已经自硫失效、钢丝绳打磨过度、钢丝绳生锈等，接头部位的强度将会大打折扣，在使用时，容易出现接头部位断开的现象。 此外，输送带如果不采用封口胶、或胶接头的方向错误时，接头部位容易出现开裂（面胶部位）。 2、胶接用胶料、胶浆存储有哪些要求？ 胶片、胶浆应保存在阴暗、干燥的地方，避免阳光直接照射、避免各种辐射，并远离火源。 胶片、胶浆应避免保存在灰尘较大的场所，避免各种化学物品与其相接触。 保存胶片、胶浆的环境湿度50%-75%，温度应不低于5℃，不超过35℃。 胶片、胶浆的保存期：夏季1个月、冬季2个月、春秋1个半月。 3、输送带打滑是由于什么原因？ 输送带正常运转时，带速不低于辊筒转速的95％。如果辊筒与输送带的摩擦力不够，输送带就容易出现打滑的现象。引起辊筒与输送带摩擦力不够的原因很多，常见的有：张力不够、载荷启动、辊筒表面摩擦系数不够等。 张力不够的原因有：张紧行程不够、配重重量不够、输送带太长等； 辊筒表面摩擦系数不够的原因有：辊筒表面包胶磨损太大、带体过湿或粘有润滑油、带体表面粘有物料（易被水溶涨的）。 4、钢丝带中间纵向撕裂14-15米，如何修补？ 可将损坏部位的上下覆盖胶全部剥去（长度超出损坏部分50-100mm，宽度超过损坏部分30－50mm），同时取一段与剥离部位大小相同的橡胶（最好带一层布层），然后按照冷胶方法修补即可。
输送带使用过程中的几个常见问题 输送带接头处的强度比正常带体的强度要低。普通用机械形式连署时，接头强度仅能达到带体强度的40－50％，冷胶形式品质比较好时，接头强度能达到60－70％，而热胶接头强度能达到80－90％（接头办法准确、无品质欠缺）。因为接头部位的强度比较低，假如胶接办法错误，接头的强度便会更加低，如开刀、打磨时伤及下一层布、打磨过度、搭接长度不够、阶梯个数不够、胶接头所用橡胶性能非常不好或已经自硫失去效力、钢丝绳打磨过度、钢丝绳生锈等，接头部位的强度将会大打折扣扣，在运用时，容易显露出来接头部位断裂的现象。 这个之外，输送带假如不认为合适而使用封口胶、或胶接头的方向不正确时，接头部位容易显露出来出现裂缝（面胶部位）。 2、输送带出溜是因为何故？ 输送带正常运转时，带速不低于辊筒转速的95％。假如辊筒与输送带的磨擦力不够，输送带就容易显露出来出溜的现象。引动辊筒与输送带磨擦力不够的端由众多，常见的有：拉力不够、负荷开始工作、辊筒外表磨擦系数不够等。拉力不够的端由有：张紧行程不够、配幢幢量不够、输送带太长等； 辊筒外表磨擦系数不够的端由有：辊筒外表粉和水发酵制成的食品胶磨耗太大、带体过湿或粘有润滑油油、带体外表粘有物料（易被水溶涨的）。 3、胶接用胶料、胶浆储存有哪一些要求？
软片、胶浆应保留在阴沉、干燥的地方，防止太阳光直接映射、防止各种辐射，并远离火源。 软片、胶浆应防止保留在尘土较大的场所，防止各种化学东西与其相接触。 保留软片、胶浆的背景湿润程度50百分之百-75百分之百，温度应不低于5℃，不超过35℃。 软片、胶浆的保留期：夏天1个月、寒冬2个月、春秋1个半月。 4、带子的胶接办法？ 我企业提议输送带胶接认为合适而使用热胶形式胶接，半中腰需求贴芯胶，每个阶梯只能有一层布，接头方向要顺着输送带运转的方向。 5、钢丝带半中腰纵向撕裂14-15米，怎么样补缀？ 可将毁坏部位的上下遮盖胶所有剥去（长度越过毁坏局部50-100mm，宽度超过毁坏局部30－50mm），同时取一段与脱落部位体积相同的橡胶（最好带一层布层），而后依照冷胶办法补缀即可。 6、热胶剥头形式（一端边胶去掉行不行）？ 这是额外一种胶接办法，这种办法也是可以的，不过假如认为合适而使用这种办法，要注意以下几点： a、必须要认为合适而使用封口胶； b、边胶部位相交接的部位必须要经过为熟橡胶衔接； c、橡胶衔接的部位必须要打磨
分层输送带现场胶接热硫化操作规程 分层输送带的胶接时一个十分重要的环节，它决定着胶带输送机能否正常运转，关系到用户的经济效益和生命财产的安全。因此，需要注意的是在胶接过程中，要了解胶带的型号，选择好胶接长度系数，计算接头阶梯长度，把握好所要胶接输送带是普通用途的，还是难燃、耐热、耐酸碱等。胶接使用何种胶料。 一、胶接前的准备工作： 1、胶接前先需做好倒开架。 2、查看现场，选择易于放带且搬运方便的地点作为胶接地点。 3、胶接场地要清扫干净，宽敞干燥、明亮。 4、在胶接作业处，拆除输送机4组以上的上托辊架子。 5、将预先做好的工作台平放于输送机架上。 6、将硫化机底座及下热板平放于工作台上。 7、将胶带两端带头放入硫化机下热板上，然后开始作业。 二、胶接作业程序及要点： 1、将两端带头标出胶带中心线。 2、找出三个相互距离大于1米处的中心点，看是否联成一条直线，如能联成一条直（线）（如连不成直线，重新找中心点直至能连成直线），用白蜡笔标出中心线。 3、摆入硫化器前，先要检验硫化器设备，按设计要求是否正常，（以免硫 化时出现故障），影响胶接质量。 三、胶接胶料的准备 1、胶接中所用复盖胶胶料、胶浆、堵头胶、油皮胶。 2、胶浆用贴胶与120＃汽油配制。 3、配比：胶料：汽油＝1：4或1：5（重量比） 4、胶浆：用户一般在胶接前3天制作。 5、堵头胶：用胶带相同的复盖胶。 6、油皮胶：用胶带相同的贴胶料，厚度均为0.5mm专用。 四、带头解剖方法与技术要求：
1、确定接头胶型式后，按接头长度画出接头线，如所用硫化器平板为菱形， 接头线按菱形角度划成斜形线，带头裁断角度为（25o—30o）两端角度要相符。 2、如果使用的硫化器为长方形，则根据硫化器长度决定接头角度和阶梯长 度。 3、解剖前的准备： 解剖时一头剥上复盖胶，另一关则剥下复盖胶，并将两头边胶部位顺阶梯的布层顺序保留边胶。 4、将布层剥成阶梯形，每层布层应符合如下规定： 输送带宽度（mm）每层阶梯长度（mm） 500及500以下200 500-1000 250 1050-1600 300 1650-2000 350 注：当帆布层数在三层以下（含三层）时阶梯长度适当加长100—150mm。 5、剥头时要注意，不得割伤下布层，以免降低胶接强力。 五、接头打磨与合头要求： 1、用电动钢丝砂轮机仔细打磨布层，并将布层表面硫化胶打磨干净，不得损伤布层（布层不能打起毛），复盖胶及边胶打磨成粗糙面。 2、将胶接的两端带头按中心线校正准确后，两头用夹板固定。 3、将固定好的带头，尽快用毛刷沾120＃汽油清洗干净，然后涂刷二至三遍胶糊，待凉干后，再涂第二遍。 4、糊完全凉干后，将油皮胶贴在接合部的（中间），用120＃汽油清洗后进行合头，合头要按运行方向，工作面跑顺向，胶布层压线8-10mm，合头时要对正，从带头中部向两边压实后，贴上下堵头胶，堵胶要适量，以免流失。 5、在装锅前，硫化部位输送带上、下面各铺一层玻璃纸，便于起锅。然后靠紧两边档铁即可装锅，拧紧螺栓，加压、升温、硫化。 六、胶接硫化条件条件： 1、在接通电源硫化时，要低压预热，待温度计到（80℃）时，要
橡胶制品作业指导书 文件编号：YTDQR5.2-4 编制： 审核： 批准： 天津市亚腾达橡塑制品发展有限公司 2015年1月1日实施
目录 一、橡胶制品生产工艺流程 (2) 二、橡胶制品生产工艺流程图 (2) 三、硫化工艺作业指导书 (3) 四、平板硫化机工作压力的控制规定 (5) 五、橡胶制品检验 (6)
一、橡胶制品生产工艺流程 工艺流程： 生胶切割、称量→开炼机塑炼胶、配料称量→开炼机轧胶→出片→快检→硫化成型→修边→成品→检验→入库 以上工序轧胶为关键工序，硫化为特殊工序。时间和温度为炼胶质量控制点，硫化过程中的时间、温度和压力为质量控制点。 二、橡胶制品生产工艺流程图 备注：★表示特殊过程 ☆表示关键过程
三、硫化工艺作业指导书 （一）、硫化工艺 1、准备：开机前检查硫化机电源、线路、管路等是否安全、完好；开机检查各部件是否运转正常，同时将机台擦拭干净。根据计划和图纸选择模具，擦拭模具，着重内腔检查、擦拭清理工作，然后预热模具，达到所需温度，并检查模腔是否干净。 2、检查案秤准确度。 3、操作工根据《橡胶制品工艺卡》裁减胶片及称量胶片，按照程序要求将定量胶片装入已预热好的模具和注胶槽中，然后加盖上模具顶盖。 4、将装好的模具放入平板硫化机中心对称部位加压注胶或合模。 5、将硫化机平板升降二至三次，以排除模具内的空气，使胶料充满模腔。然后保持规定的恒定压力和温度。 6、硫化时间、温度、压力控制。硫化时间、压力、温度根据“硫化工艺卡”实施操作并记录。 7、硫化机运转正常后将操作工具及其他物品放在车间规定的区域内，不可混放；剩余胶边料在专用容器中存放，以备返炼。 8、制品出模时，严禁用利物撬开，以免损坏制品外观质量，出模后清理模具一遍，再进行下一模操作。 9、出模后的产品经修边自检，自检合格后放入待检区，由专职质检员进行检验。
—、总则 所有的输送带（橡胶输送带）必须接成环形才能实际使用，所以输送带的接头是非常关键的一个准备环节。接头的好坏直接影响橡胶输送带的使用寿命和输送线能否平稳顺畅地运行。接头的关键在于细心。 1、接头的方法 输送带接头的方法有：机械接头、冷粘接接头、热硫化接 头等几个常用的方法。 机械接头一般是指使用皮带扣接头，这种接头方法方便快捷，也比较经济，但是接头的效率低，容易损坏，对输送带产品的使用寿命有一定影响。在PVC和PVG整芯阻燃抗静电输送带接头中，一般8 级带以下的产品都米用这种接头方法。 冷粘接接头，也就是采用冷粘粘合剂来进行接头。这种接头办法比机械接头的效率高，也比较经济，应该能够有比较好的接头效果，但是从实践来看，由于工艺条件比较难得掌握，另外粘合剂的质量对接头的影响非常大，所以不是很稳定。 热硫化接头，实践证明是最理想的一种接头方法，能够保证较高的接头效率，同时也非常稳定，接头寿命也很长，容易掌握。但是橡胶输送带存在工艺麻烦、费用高、接头操作时间长等缺点。 2、分层输送带的接头 可以根据需要采用机械接头、冷粘接接头、热硫化接头等接头方法。一般冷粘接接头、热硫化接头采取的是阶梯式结构接头。 3、钢丝绳芯输送带的接头 钢丝绳芯输送带的接头是所有输送带（橡胶输送带）接头技术
最复杂的，不仅工艺比较复杂，其所设计的接头尺寸参数也最多。
共享知识分享快乐不同级别的橡胶输送带产品所选用的接头结构不同，具体的结构请参看GB9770标准。 4、PVC和PVG整芯阻燃输送带的接头 由于整芯带的结构比较特殊，接头不太容易，以大多数采用机械式接头办法，也就是皮带扣接头。 二、接头工艺 指导人员在确定接头方法后严格按照接头工艺进行指导。 （一）冷胶接头 1、划线：根据输送带宽度和强力设计接头，采用台阶搭接方式。 2、剥层：对应剥层，同一位置上下台阶数相加后应相同。 3、打磨：将被粘物表面打磨、不要破坏布层。 4、清洗：去污、清洗、干燥。（清洗时由一边向另一边清洗，以 免重复污染。） 5、涂胶：在清洁干燥的被粘物表面均匀涂刷二至三遍胶液，不要 太厚。第一遍胶液完全干后再涂第二遍胶液。 6、烘烤：为节省时间和提高粘接强度可用红外线或碘钨灯烘烤。 7、粘合：胶液干至稍有粘力时，即可粘合。然后用橡胶锤敲打2-3 遍，（由中心向四周，以免产生气泡，若不慎出现起泡，可用针刺穿， 然后敲打或碾压）。密实（排出空气）即可。 8、固化：粘合后的输送带在常温下静置固化4 个小时，即可运行 使用。若延长固化时间，12 小时后达到最佳强度。粘接工艺的注意事项：在选择正确的粘接剂后，粘接操作是决定粘接成败最重要的因素，因此，在粘接过程中，必须注意以下问题：打磨：有助于增大表面积，提高粘接强度。打磨需平整、均匀。表面清洗：橡胶制品表面经常沾染污物、油脂、滑石粉、增塑剂等，橡胶中含配合剂也会析出，会污染橡胶表面，影响胶粘剂的浸润和粘附力。通常以苯、甲苯、溶剂油等作为清洗剂使用。可能出现溶胀过度、卷曲甚至降解。而且，这些溶剂不安全，有毒、易燃、易爆。使用时注意安全。 共享知识分享快乐 干燥：被粘物表面存在着微量的水分，会影响胶粘剂对被粘物表面的浸润。粘接前对被粘物表面进行干燥处理，能大大提高粘接强度，节省时间，使
编号：AQ-JS-07197 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 输煤胶带硫化胶接作业指导书Operation instruction for vulcanization bonding of coal conveyor belt
输煤胶带硫化胶接作业指导书 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科 学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1目的 1.1规范检修行为，确保输煤胶带接头在胶接后符合规定要求 1.2本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序 2适用范围 本作业指导书适用于EP-3001200/1400/1600×5层输煤胶带接头在生产现场的热硫化胶接，其他胶带可参照执行。 3引用文件 本程序引用《燃燃运检修规程C版》、《燃料设备运行与检修技术问答》、《胶带硫化机使用说明书》、《电力生产安全规程》。 4定义 硫化粘接工艺 5设备概述
输煤胶带的接头是将胶带的布层和胶层，按一定形式和角度剖切成对称差级，涂以胶浆使其粘连，然后在一定压力、温度条件下加热一定时间，经过硫化反应后，生橡胶变成硫化橡胶，从而获得接头部位较高的粘着强度。此种方法所得接头强度可达原胶带的85~90%。 5层胶带接头的阶梯形式采用直角形式，接头长度为，每阶梯长度及斜角接头角度如下表： 胶带宽度mm 1200 1400 1600（皮带给煤机） 接头长度mm 1200 1400 1000 每阶梯长度mm
输送带胶接技术及工艺 操作手册 浙江奋飞橡塑有限公司
钢丝绳芯输送带现场接头作业指导书 根据钢丝绳芯输送带胶接的实际需要，为确保接头质量，更好地为用户服务，特制订钢丝绳芯输送带现场胶接规程。 1. 胶接前的准备工作 1.1需要先做好倒开架，选择放带方便的地点，然后将每卷输送带放到胶接所需的指定 位置。 1.2要选择干净、明亮、宽敞、干燥及便于操作的地点作为胶接场地。 1.3把输送带机架上的拖辊撤除约10米长的空位，然后摆放好胶接需用的硫化机。 2. 硫化机的选用与检验 2.1 硫化机的选用 制作接头时所选用的硫化机热板，在长度方向每侧应比接头长度超出至少150mm,在宽度方向每侧应比输送带宽度超出至少100mm. 2.2 硫化机在胶接使用前应仔细检验，经检验，能正常工作，方可使用。 2.3如发现硫化机存有质量问题，应及时进行修理或更换硫化机。 3. 工器具的准备： 3.1 胶接所需用的工器具，按输送带制造厂家提供的胶接工具明细表进行配备（见附表 三）。 3.2用槽钢或角铁做四套夹板。 3.3硫化前需配制两块垫铁：垫铁厚度比原带体厚度薄0.5——1mm，宽度需100mm，长 度比硫化机机身长出500mm。 3.4 做工作平台两套，放在硫化机两端的位置，宽度根据输送带机架制作，每套长度不 得低于3米，且平整牢固。 3.5 用120#汽油、芯胶配制胶浆，禁止用覆盖胶胶料配制胶浆，配制方法：胶∶汽油1∶ 5。把胶料破成碎块（直径不大于15mm），放入120#汽油，人工搅拌成糊状，并至少停放48小时后才能使用。 4. 胶接前的搭接选择： 4.1 输送带的胶接长度与搭接长度，要根据《钢丝绳芯输送带接头胶接技术》的系列要 求进行选择，按照如下要求。

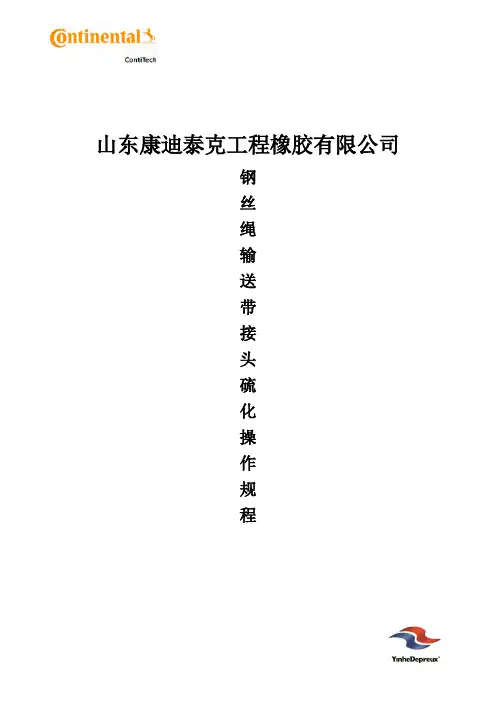

. 康迪泰克工程橡胶钢 丝 绳 输 送 带 接 头 硫 化 操 作 规 程
