山东理工大学供配电实用技术课程设计任务书
设计题目：某机械厂降压变电所的电气设计
电气与电子工程学院
2011.11.1
一、设计题目
某机械厂降压变电所的电气设计
二、设计要求
要求根据本厂所取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，选择变电所主接线方案及高低压设备与进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置。最后按要求写出设计说明书，绘制设计图纸。
三、设计依据
1）工厂负荷情况：
本厂多数车间为两班制，年最大负荷利用时数为4000h，日最大负荷持续时间为4h。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余为三级负荷。低压动力设备均为三相，额定电压为380V。照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如图所示。
2）供电电源情况：
按照工厂与当地供电部门签订的供用协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参考工厂总平面图。该干线的导线型号为LGJ-95,导线为等边三角形排列，线距为1m，干线首端距本厂8km，该干线首端所装高压断路器的断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5s。为满足工厂二级负荷的要求，可采用高压或低压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度达150km，电缆线路总长度25km。
3）气象资料：
本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为15℃，年最热月平均最高气温为32℃，年最热月平均气温为28℃，年最热月地下0.8m处平均气温为21℃。年主导风向为东北风，年雷暴日数为12。
4）地质水文资料：
本厂所在地区平均海拔120m，地层为沙粘土为主，地下水位为3m。
5）电费制度：
本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按照两部电费制度缴纳电费。每月基本电费按主变压器容量为4元/kVA，动力电费为0.6元/kWh，照明电费为0.55元/kWh。本厂最大负荷时的功率因数不得低于0.9。
6）工厂总平面图见下图：
工厂负荷统计资料表：
总平面图
四、设计任务
要求在规定的时间完成下列工作量：
1、设计说明书包含：
1）目录
2）前言
3）负荷计算和无功功率补偿
4）变电所位置和型式的选择
5）变电所主变压器台数和容量及主接线方案的确定
6）短路电流计算
7）变电所一次设备的选择与校验
8）变电所所址选择及平面布置图（不画剖面图）
9）专题：变压器继电保护整定计算（或防雷选择与计算）
10）参考文献
2、设计图纸
变电所主接线图一A3，
五、设计时间
2011年11月1日至2011年12月9日
六、考核方法
成绩按五级考核，分为优、良、中、及格和不及格。
成绩包括：
设计说明书---------------------------------------------------50分图纸------------------------------------------------------------20分答辩------------------------------------------------------------30分其他没有说明的事情可根据具体情况处理。
指导教师：邓洪伟
2011年11月1日

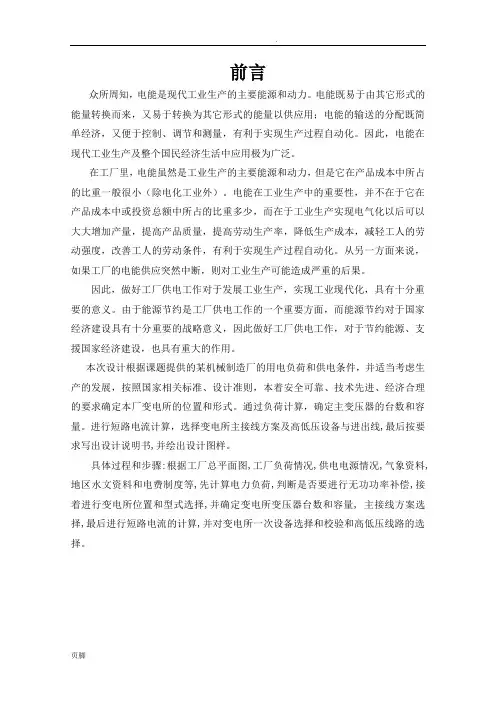

前言
为使工厂供电工作很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，本设计在大量收集资料，并对原始资料进行分析后，做出35kV变电所及变电系统电气部分的选择和设计，使其达到以下基本要求：
1、安全在电能的供应、分配和使用中，不发生人身事故和设备事故。
2、可靠满足电能用户对供电可靠性的要求。
3、优质满足电能用户对电压和频率等质量的要求
4、经济供电系统的投资少，运行费用低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，又合理地处理局部和全局、当前和长远等关系，既照顾局部的当前的利益，又要有全局观点，顾全大局，适应发展。
按照国家标准GB50052-95 《供配电系统设计规》、GB50059-92 《35~110kV变电所设计规》、GB50054-95 《低压配电设计规》等的规定，工厂供电设计遵循以下原则：
1、遵守规程、执行政策；
遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
2、安全可靠、先进合理；
做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进电气产品。
3、近期为主、考虑发展；
根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
4、全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及发展。
