产品使用说明书
一、综述
35/36版汉字电脑钥匙以继承原有传统电脑钥匙功能特点为主导，以功能完善、性能稳定为目标，主要面向产品维护、升级需求的用户；对钥匙外壳壳体进行了全新设计，从硬件、软件进行升级改造，通过光耦隔离及浪涌保护、过流保护等措施提高抗干扰能力。
功能扩充方面，该产品在26和31版钥匙功能基础上新增了“操作同步录音”功能,图形用户界面（GUI）进行了全新设计，重点是强调产品的易用性。
性能改进方面，容量为2300mAh电池选用，使得电脑钥匙的操作可连续10个小时不充电；投反射 TFT彩色液晶显示屏的选用，使得GUI更加清晰、操作过程的提示更加醒目。
36版汉字电脑钥匙采用10位光电读码头，35版采用ID读码头。两种钥匙版本只要更换读码头和升级相关程序即可互换钥匙版本。
二、主要功能
1、录音功能：大容量FLASH，支持录音时间长达35小时；智能、灵
活的多种录音控制方式：有全程录音、智能录音、手动控制及背
光控制方式等。
2、采用262K真彩TFT屏，工作环境低至-20℃。
3、采用大容量2300mAH锂电池，可连续操作达10个小时；
4、操作步骤与时间关联：每操作一步都将记录操作时间；
5、接收经五防主机校验正确的操作票，记忆存储操作票，关闭电源
时，内容不丢失。
6、操作追忆功能（俗称“黑匣子”功能），能够记录所有使用电脑钥
匙进行倒闸操作的过程信息，包括操作票内容、已执行的倒闸操
作步骤、未执行的倒闸操作步骤、未遂的误操作步骤、倒闸操作
的开始时间及结束时间。
7、支持操作术语定制功能及未装锁设备按跳功能。
8、使用授权密码钥匙支持跳步、操作属性转换等功能。
9、支持操作票浏览功能；
10、支持使用直流电气锁闭锁交流控制回路功能，无须转换；
11、支持无线RFID非接触读码功能，稳定可靠，使用寿命长；
三、主要性能指标
试验项目及符合标准要求如下：
1 静电放电抗干扰试验 IEC61000-4-2(GB/
2 雷击浪涌抗干扰度试验 IEC61000-4-5(GB/
3 电快速瞬变脉冲群的抗干扰度试验 IEC61000-4-4(GB/
4 电压跌落、短时中断和电压渐变的抗干扰度试验IEC61000-4-11(GB/
5 工频磁场抗干扰度试验 IEC61000-4-8(GB/
6 低温试验
7 高温试验
8 交变湿热试验
9 老化试验
10 长霉试验
11 盐雾试验
性能指标如下：
√电池：聚合物锂离子电池，容量2300mAh
√接收一次设备操作步骤：≤232项
√最大识别锁码数： 768（36版）、3072（35版）
√通过的操作回路最大电流： 5A
√通过的操作回路最小电流： 3mA（小于3mA需要订制钥匙）
√通过的操作回路最小电流脉冲宽度：10mS
√最大可录音时间： 35小时
√环境温度： -20℃～+70℃
√环境相对湿度：日平均≤95%，月平均≤90%
√抗静电强度：≥4000V
√抗冲击强度：≥6g
√防雨、放尘等级：GB 4208-84规定的IP62等级
四、钥匙外形图
1--------手带
2--------电源指示灯
3--------喇叭
4--------方向键：即向上键、向下键。
5--------电源键：电源开关键，同时也作为操作过程中的确认键；
6--------显示屏：用于显示操作内容、基本信息、电量等信息；
7--------充电、通讯接口：充电、数据传送及数据回传；
8--------USB接口：录音文件与上位机的数据传送；
9--------咪头：录音输入口
10--------录音快捷键：方便启动或停止录音。
11--------退出键：主菜单的进入或退出。
12--------解锁推钮：推动后带动大电极逆时针旋转，用以打开机械锁；
13------电池仓
14------光电/RFID读码头：用于读取锁编码；
15、16---小、大电极：用于开机械锁，兼电气锁导电极；
五、基本操作方法
开机与关机
开机：按压钥匙面板上的电源开关超过3秒，钥匙开机后进入备用状
态，显示实时时钟、电池电量、局名、站名等信息；
待机：钥匙在备用状态下超过背光设定时间无任何动作，将关闭液晶显示，电源指示灯闪烁，进入待机状态以达到省电目的。待机状态下按压电源开关、功能键或编码头均可以返回备用状态；
自动关机：钥匙在备用状态下超过10分钟，钥匙将自动关机，但在启动录音的情况下不会自动关机。。
强制关机：开机状态按压电源开关超过3秒，钥匙强制关机。
注：待机、自动关机或强制关机不影响钥匙已接收的操作票。
钥匙初始化
电脑钥匙在使用前必须进行初始化， 35版钥匙初始化选用型号为＂SK20027＂，36版钥匙初始化选用型号为＂SK20026＂。
打开钥匙电源，运行初始化程序（文件版本），将钥匙放到传送充电座内。五防主机（工控机或PC机）通过Rs232串口将已准备好的数据文件初始化到钥匙中，初始化波特率最高可设定为， 36版初始化过程需要16秒左右（35版35秒左右）。
钥匙采码（仅35版有此项功能）
35版无线RFID钥匙在初始化完成后需要对已安装闭锁的设备进行RFID标签验证后才能使用。钥匙验证的顺序根据已编写的文件中设备的锁码大小顺序由小到大排列，因此在编写文件时，应根据现场可预见的需要，建议预留适量的小编码锁码，以满足未来系统扩容时增加、采集锁码方便。
RFID采码验证方法：
A、进入钥匙主菜单，选择“钥匙版本信息”选项后确认；
B、选择“钥匙版本信息”功能中的“锁码采集”选项后确认；
C、选择好要采码的设备，将钥匙插入对应的锁中，钥匙“嘀”声
响后表示已将此锁码进行验证，采码完成。
D、钥匙屏幕显示：
E、如果确认该设备锁码，请选择“设备采码完毕”进行确认，钥
匙转入下一个设备采码过程；
F、如果同一设备具有多个闭锁，请选择“继续采集多个”进入本
设备继续采码状态。
G、如果采错设备，请选择“取消本次采集”重新对正确的设备进
行采码；采码完毕按压“设备采码完毕”转入采集下一设备；
注意：同一设备使用多个闭锁时，需要注意规定：
锁码值为0401H～043FH的设备，最多允许有10个RFID码；
锁码值为0440H～047FH的设备，最多允许有6个RFID码；
锁码值为0480H～04FFH的设备，最多允许有2个RFID码；
锁码值为0500H～0FFEH的设备，只能有唯一的RFID码；
因此，在编制文件时应注意，采用多个闭锁的设备应使用相应的锁码。
H、如果同一设备有多个闭锁，在步骤F中按压“继续采集锁码”，
顺序对同一设备的其它锁具进行采码，重复步骤F～H直到同
一设备编码采集完毕；
I、重复上述C～H的步骤直至将所有已安装闭锁的设备采集验证
完毕。特殊地，根据密码跳步钥匙的需要，文件中需要定义密
码跳步钥匙的锁码并进行采集验证；
J、锁码采集验证完毕，按压退出键退出采码验证过程，钥匙保存采码验证结果；
注意：钥匙采码完毕建立的RFID标签码与文件锁码的对应关系不因钥匙重新初始化而破坏，对应关系只有在重新进行采码或修改文件后才会重新建立。
同一变电站有多把钥匙，只需1把钥匙采码即可，其它钥匙可以使用ID码数据读写工具将已采集锁码的钥匙的数据读取出来，形成文件，该文件可以通过该工具写入其它钥匙就可以使用。
若升级改造31版钥匙时，先用ID码数据读写工具读取31钥匙数据并形成文件，然后用ID码转换工具35钥匙数据转换.exe对该文件进行转换，将转换后的文件通过工具写入35版钥匙即可使用。

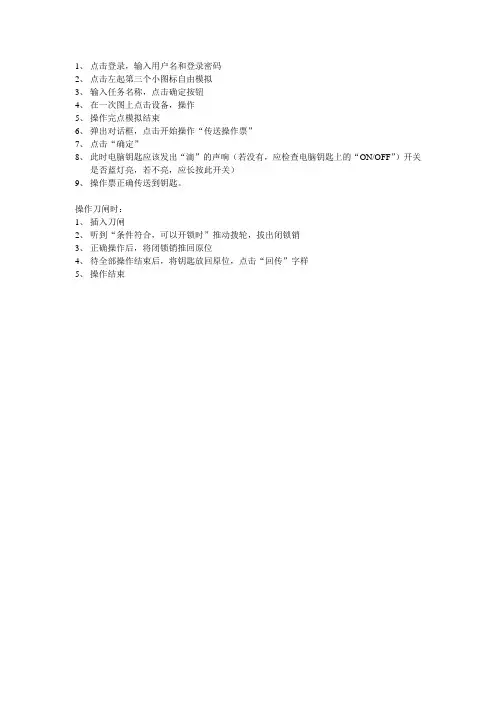

接收操作票
当五防主机经模拟校验生成正确的倒闸操作票准备传送前，需要将打开钥匙电源并放到传送充电座中，五防主机进入通讯过程，将操作票发送给钥匙，发送完成可在钥匙内查看操作票（进入钥匙主菜单－>操作票浏览）。
解锁操作
5.5.1机械闭锁设备
操作机械锁时，将电脑钥匙插入欲操作设备的五防锁具，待钥匙语音提示＂条件符合，可以操作＂后，将钥匙推扭推至极限位置，钥匙语音提示：＂锁已打开＂，对现场设备进行倒闸操作．操作完成后，将钥匙推扭复归到初始位置，钥匙语音提示＂钥匙已回位，可以取下＂，将电脑钥匙拔出，完成机械解锁操作。
5.5.2电气闭锁设备
操作电气锁时，将电脑钥匙插入欲操作设备的五防锁具，钥匙语音提示＂条件符合，可以操作＂，然后对电气设备进行操作。操作完成后，电脑钥匙自动提示语音＂本步操作完成，请继续＂，完成电气锁解锁操作。
检测设备
检测锁包括位置检测锁、状态检测锁。操作检测锁时，将电脑钥匙插入欲操作设备的五防锁具，若设备状态符合，钥匙语音提示＂本步操作完成，请继续＂，完成检测操作；否则钥匙语音提示＂条件不符!＂或提示＂步骤错误！＂。
5.5.4验电设备
操作验电锁时，钥匙不断发出语音提示＂请验电＂，此时将电脑钥匙插入验电锁，线路无电时钥匙语音提示＂本步操作完成，请继续＂，完成验电操作；否则线路有电时钥匙语音提示＂条件不符！＂，将不允许下一步解锁操作。
5.5.5提示性闭锁设备
即现场未装锁设备的提示性闭锁，仅起到提示作用。操作提示性闭锁设备时，只需按住电源键1秒钟，钥匙语音提示＂本步操作完成，请继续＂，即可完成操作。
钥匙充电
钥匙备用时请放回传送／备用充电座上进行充电。以保证钥匙使用时有充足的电力。由于采用循环浮充方式，电脑钥匙允许进行长期充电而不会导致电池损坏。建议将钥匙关机后进行充电。
电脑钥匙放到充电座上注意观察充电是否正常：通讯适配器充电时，绿灯长亮时表示正常对钥匙充电；黄灯长亮时表示钥匙充电完成，蓝灯亮是待充状态。
注意：插入钥匙后，蓝灯亮或会发出＂嘀＂的报警声，表明钥匙未放好，请检查钥匙插入是否到位、方向是否正确。
六、钥匙各功能菜单介绍
功能键介绍：
⑴：上移键⑵：下移键
⑶：退出键⑷：确认键／电源开关键。
开机界面
①---电量显示②---录音状态（红色代表正在录音）
③---剩余录音时间（不录音时显示实时时钟）
④---用户信息⑤---钥匙版本⑥---系统时间
开机状态下按压功能键的退出按钮，可以进入钥匙的主菜单：
按钮，可以进行菜单选择。选中菜单后，
按压电源开关确认进入下一级菜单。
要从子目录菜单返回上一级菜单或退出菜单，请按压功能键的退出按钮即可。
本步操作选择
注：本菜单功能仅针对已接收倒闸操作票的钥匙设置有效。
1）跳过本步操作
特殊情况下需要跳过当前的操作步骤转入下一步操作，选中本项菜单并确认后，钥匙提示“请插入跳步密码钥匙”，将钥匙插入跳步密码钥匙，电脑钥匙显示“跳步成功，请取下跳步密码钥匙”，取下密码钥匙，转入下一操作步骤。
在电脑钥匙提示“请插入跳步密码钥匙”时，在10秒内没有插入授权密码钥匙，电脑钥匙将返回当前操作步骤。
2）电气转机械锁
一般针对电动刀闸的闭锁，由于电气回路原因无法在端子箱处进行电动分合设备，需要到机构箱处进行手动操作（机构箱处锁具的锁码必须与对应的电气锁锁码一致），选择本菜单并确认，电脑钥匙返回显示当前的操作步骤，但该步操作的属性已改为机械锁操作，操作人员可以到机构箱
处打开机械锁进行手动操作设备。
录音功能选项
该选项包括启动录音、暂停录音（或继续录音）、停止录音、磁盘空间查询。如下图:
启动录音:在录音控制方式为手动启动时,可按此项启动录音。特别注意：若录音未结束就强制关机时会产生多个录音文件，建
议录音期间不要强制关机。
暂停录音:手动暂停录音。
停止录音:录音结束时会自动以发生操作的具体时间“日时分秒”为录音文件的文件名,如:22日15时32分08秒，文件名记录
为.wav,并可通过USB传输线把录音文件上传到上位机进行
保存,播放。
磁盘空间查询:可查询当前已使用的磁盘空间和剩余的磁盘空间，以便将录音文件进行及时保存。
录音快捷键：无需进入“录音功能选项”菜单，按住此键两秒钟后既可开启录音或停止录音。
操作票浏览
在电脑钥匙已接收操作票情况下或执行倒闸操作过程中，为了方便运行人员查阅前后的操作步骤而设置。
选中本菜单并确认后，钥匙首先显示操作票信息（已操作的步数和总步数），然后显示操作票内容，通过按压上翻键、下翻键浏览操作步骤,已操作的步骤显示操作时间,否则显示“未操作”,按压退出键退出浏览,如下图:
系统模式设置
该选项包括通讯速率设定、重复操作设定、录音控制方式、背光时间设定。如下图:
1）通讯速率设定
电脑钥匙提供五种通讯速率进行选择。通过改变其波特率可提高通讯（打包，传票）速率，最高可达，并可根据需要进行相应速率设置。
2）重复操作设定
重复操作——是否允许对已执行的上一步骤进行重复操作。
界面：
按钮可以选择开放或关闭该功能，然后按压确认键。重新进入选择栏界面时显示为白字蓝色底表示已选择当前模式。
3）录音控制方式
录音控制方式包括全程录音方式、智能控制方式、手动控制方式和背光控制方式4种，可根据不同要求设置不同的录音控制方式。
全程录音方式：在模拟屏或图形系统启动模拟预演时，电脑钥匙自动开启录音，整个任务操作完毕时自动停止录音，期间不允许暂停录音（此方式需与有“录音钥匙”选项的图形软件和工控机配合使用）。
智能控制方式：电脑钥匙插入锁具时自动开启录音，拔出钥匙后自动暂停录音，整个任务操作完毕时自动停止录音。
手动控制方式：通过手动方式进入＂录音功能选项＂菜单启动录音、暂停录音或者停止录音。
背光控制方式：钥匙接收到操作票时自动开启录音，显示屏背光亮录音，背光灭暂停录音，整个任务操作完毕时自动停止录音。
注意：选择全程录音方式时，图形软件基本配置中的“录音钥匙”选项需勾上，若是模拟屏则在工控机里的“录音功能”选项选择“有”；选择背光控制方式时，请注意背光时间的设定要合理，避免录音不完整。4）背光时间设定
背光时间有15、30秒，1、2、5分钟五种设定，背光灭时按任意键可开启背光。
钥匙版本信息
钥匙版本信息包含以下五个子菜单功能：
①钥匙版本查询——选择确认后进入显示本机的版本号、序列号及日期
等内容：
②钥匙读码测试——选择确认后进入钥匙读码测试功能，将钥匙插入任意
锁具中，钥匙屏幕显示该锁的锁码值或ID编码片序号
②设备编号查询——可查询设备的双重编号、锁码值。
④锁码采集——进入ID锁码采集验证状态（仅35版有此限）。
详述见“钥匙采码”
⑤锁具操作测试：——允许使用钥匙进行机械锁开锁测试，进入本功能状态后钥匙失去逻辑闭锁功能，只要锁码符合均能开锁。
锁具操作测试输入验证码的方法：按压“锁具操作测试”后，钥匙提示“请输入验证码”，2下，下翻键8下，返回键5下，最后按确认按退出键即可关闭此功能。
七、电脑钥匙调试及数据简介
35版钥匙在打包程序、图形程序、工控机里的钥匙型号设置选项中选择SK20027，若是36版钥匙则选择SK20026。数据文件兼容26/31版钥匙的格式，钥匙调试方法与26/31版钥匙一样，数据格式请参照的文件简介以及文件格式范例。
文件简介
：设备类型表，包含全部设备的类型属性，主要是为形成准确的操作术语用；设备类型基本沿用了原来图形系统中的定义，如K（开关类）、D（刀闸类）、X（地线类）、W（网柜门类）、Z（验电类）、M（手车类）、空（检测类）等。
KTNDAT：钥匙用设备名称表，定义设备的双重编号，显示操作术语、钥匙状态信息等。
：设备开锁属性表，定义设备的开锁属性如电气锁（E或E,A）、机械锁（D,A）、验电锁(T)、位置检测锁(D,A,T) 、状态检测锁(T) 、防空锁（空）、提示性闭锁（D,A,T,E）等。
KLDATA：和LDATA基本一致，是电脑钥匙进行智能解锁时使用的逻辑条件判断表。
Bastx0/Bastx2：钥匙用基本汉字内容表。
文件格式范例（36版）
格式如下：
2261 : 0, 0, 0,K!
22611 : 0, 0, 1,D!
22612 : 0, 0, 2,D!
22613 : 0, 0, 3,D!
22614 : 0, 0, 4,D! 2261B0 : 0, 0, 5,D! 2261C0 : 0, 0, 6,D! 226140 : 0, 0, 7,D! 2261-A : 0, 0, 6,X! 22611JH: 1, 0, 1! 22611JF: 1, 0, 2! 2261C0M: 1, 0, 3,W! 22612JC: 1, 0, 4! 2261YD : 1, 0, 5,Z! 715SC : 1, 0, 6,M!
格式如下:
2261:0101,E,A! 22611:0102,E! 22612:0103,E! 22613:0104! 22614:0105,D,A,T,E! 2261B0:0106,D,A! 2261C0:0107,D,A! 226140:0108,D,A! 2261-A :109, D,A! 22611JH:010A,D,A,T! 22611JL:010B,D,A,T! 2261C0M:010C,D,A,F! 22612JC:010D,T! 2261YD:010E,T!
715SC:010F,D,A!
格式如下
2261:220kV共创线2261开关!
22611:220kV共创线ⅠM侧22611刀闸! 22612:220kV共创线ⅡM侧22612刀闸! 22613:220kV共创线旁母侧22613刀闸! 22614:220kV共创线线路侧22614刀闸!
2261B0:220kV共创线开关母线侧2261B0地刀! 2261C0:220kV共创线开关线路侧2261C0地刀! 226140:220kV共创线线路侧226140地刀! 2261-A :220kV共创线2261开关母线侧临地! 22611JH:22611!
22611JL:22611!
2261C0M:220kV共创线ⅠM侧2261C0地刀网门! 22612JC:22612!
2261YD:共创线线路侧!
715SC:10KV创新线715小车开关!
K0:拉开*!
K1:合上*!
D0:拉开*!
D1:合上*!
X0:拆除*!
X1:装设*!
W0:打开*!
