达克罗
开放分类：防腐、机械、表面处理、镀层
达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗涂层的限制
达克罗涂层虽有许多优点，但它也有一些不足之处，主要体现为：
1、达克罗涂层的导电性能不是太好，因此不宜用于导电连接的零件，如电器的接地螺栓等。
2、达克罗涂层因为是一个高温烧结层，所以它的表面硬度和抗划伤能力比其他传统处理方法略差，特殊场合
使用需要进行后处理。
达克罗涂液的组成
达克罗涂液种类繁多，但涂液的基本组成可归纳如下：
1．金属物：由锌、铝等物质组成，主要为超细鳞片状锌、超细鳞片状铝；
2．溶剂：为惰性有机溶剂，如乙二醇等；
3．无机酸组分：铬酸等；
4．特殊有机物：为涂液的增粘分散组份，主要成份为纤维素类白色粉末。
在所有金属镀层中，达克罗属于高价而防腐性很高的一种镀层。可以耐120小时，甚至280小时无锌腐蚀。
一般领域，金属零件的表面镀层较多的使用KTL(E-coat)电泳漆或者普通锌铁镀层DIN 50967。这些镀层工艺简单，价格最便宜，可耐50小时无锌腐蚀或者72小时无基质腐蚀，满足绝大部分汽车行业腐蚀性要求。
所以在选择金属镀层时，高价未必是最好的，可以根据应用场合，选择合适的镀层。
一、锌铬膜（达克罗）防腐机理简述：
锌铬膜（达克罗）涂复工艺是一种全新的表面处理技术，又称达克罗、达克乐、达克锈、锌铬膜（达克罗）、达克曼等。[1]在发达国家的汽车工业、土木建筑、电力、化工、海洋工程、家用电器、铁路、公路、桥梁、地铁、隧道、造船、军事工业等多种领域已得到极为广泛的应用。我国随着该技术的逐步推广，已在汽车、电力、锚链、公路、海洋工程等方面开始大量使用，并获得了极高的评价。锌铬膜（达克罗）液是一种水基处理液，金属件可以采用浸涂、喷刷或刷涂处理，然后送进加热炉炉固化，固化温度在300℃左右，经四十五分钟到一小时的烘烤，形成锌铬膜（达克罗），铬固化时，涂膜中的水份、有机类（纤维素）物质等挥发份在挥发的同时，依靠锌铬膜（达克罗）母液中的高价铬盐的氧化性，使电极电位负值较大的单质锌片、铝片浆与铁基体反应，形成Fe、Zn、Al的铬盐化合物无机涂层。由于膜层是与基体直接后应获得的，所以该防腐层极为致密，（用镀锌或浸锌方法获得的防腐层无法与之
相比）该涂层在腐蚀环境下，会形成无数个原电池，即先腐蚀掉电位较负的Al、Zn盐类，直到它们被消耗后才有可能腐蚀至基体本身。
二、锌铬膜（达克罗）涂层特点：
锌铬膜（达克罗）涂层是由重叠在一起的独立锌片、铬酸聚合物单元组成。锌铬膜（达克罗）涂层中的铬酸聚合物层不含结晶水，因此在高温状态下的抗腐蚀能力也表现出极佳的品质。锌铬膜（达克罗）防腐膜的固化温度在300℃左右，所以工件即使长时间处于高温下，外观也不会变色，耐热腐蚀性极好。经试验，未纯化过的镀锌层，在盐雾试验时一般十小时腐蚀掉一微米；厚度为三微米的彩虹色纯化膜，经二百小时盐雾试验被蚀穿。锌铬膜（达克罗）涂层在经过了一百小时的盐雾试验后，才被腐蚀掉一微米。锌铬膜（达克罗）工艺比传统的表面镀锌处理工艺，使工件的耐蚀性提高了七至十倍。[2]氢脆是传统镀锌工艺不能完全克服的弊病。由于工艺特点决定了锌铬膜（达克罗）在处理过程中不进行任何酸处理、也不存在电镀时的渗氢问题，加上涂层在高温下固化，所以从工艺上保证了锌铬膜（达克罗）涂层不会存在氢脆。
这使它可以被应用在抗拉强度要求高的高强度零件的防腐的处理。作为"绿色电镀"工艺，锌铬膜（达克罗）工艺采用了闭路循环的方式，在前处
理中：除下的油和粉尘用专门的设备收集处理；在涂复、固化时，不存在传统电镀工艺过程中产生的酸、碱、含铬等重金属的污水问题，产生的仅仅是从涂层中蒸发出来的水汽，经测定，不含国家规定控制的有害物质。锌铬膜（达克罗）涂层呈亚光银灰色，可以在上面进行再涂装。这一点，满足了那些对外观质量要求较高的工件的涂复要求，例如自行车上的紧固件，网篮等，在涂复了锌铬膜（达克罗）涂层后，还须上一层上光漆。锌铬膜（达克罗）液能渗入细微的空隙处，如几何形状复杂的盲孔等，它的渗透性很好。用它处理过的弹簧，能产生良好的耐腐涂层。它不但可以处理铁及其合金，还可以处理轻金属（铝等）及其合金，适用于钢铁、铸铁、铝质合金等零部件的表面防腐处理。
三、问题的提出及解决
涂覆过锌铬膜（达克罗）涂层的工件，从理论上讲其耐蚀性要比电镀锌好，但在实际应用中我们发现，部分标准件在使用不久发现出现点蚀，仔细分析了工件的制作过程，没发现明显的不足之处，经过对大量出现问题的工件的统计分析，发现出现锈点的位置绝大部分在工件的尖角处，但并不是所有的尖角处均会出现锈点。经对比，结论是工件在运输过程中，由于振动和摩擦，尖角处的涂层最容易被破坏，这也解释了为什么末经运输的工件在作盐雾试验时，其尖角处的耐蚀性仍是很好。为了解决这一问题，主要还是从涂层的完整性方面去动脑筋。锌铬膜（达克罗）涂层本身的强度并不高，硬度只有1H，为了保持涂层的完整性，一则可以在改变涂层的配方，增加塑性，这点对于一般的用户是无法做到的，对于锌铬膜（达克罗）涂料供应商来讲，他轻易也不愿更改配方。另一方法是在锌铬膜（达克罗）涂层之上再加上一层保护涂层，用以维持涂层在运输过程中的完整性。
可采用的涂层不少，经过筛选，我们使用了水性防腐封闭剂，其优点是价格低廉，使用后增加成本不多。水性防腐封闭剂的母液，可按一比四的比例配制成工作液，每公斤涂液可涂覆十平方米左右的面积，并能提高涂层整体防腐性能。另一种可选用的锌铬膜（达克罗）涂层增强涂料是聚四氟乙烯，在工作涂覆了锌铬膜（达克罗）固化后再上一层聚四氟乙烯涂料，然后进炉在二百五十度下固化，其成本要比水性防腐封闭剂高，但涂覆了聚四氟乙烯的工件，其尖角处的防腐能力得到了很好的保证，圆满的解决了本问题
一、什么是达克罗？
达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。达克罗技术引进国内后，也得到我国政府的大力支持，被列为1999年国家重点环境保护实用技术推广项目（环发[1999]185号文件，项目编号为99B030）。
二、达克罗涂层的结构和防锈机理
达克罗涂层的防锈机理：达克罗是一种全新的金属防锈系统。该涂层的防锈机理主要为：锌对基体的受控的电化学保护作用、铬酸的钝化作用、锌片铝片及复合铬盐涂层的机械屏蔽遮盖保护作用及铝抑制锌的“淘析”作用。
达克罗涂层的结构：在铁基金属表面上，涂覆一层达克罗溶液（即含有片状锌、铝[鳞片一般尺寸为0.1-0.2×10×15微米]、Cr2O3及专用有机物的高分散混合水溶液）、经300摄氏度左右保温烘烤一定的时间后，达克罗溶液中的六价铬被还原成三价铬，生成无定形的复合铬盐化合物(nCrO3.mCr2O3)。该物质覆盖在母材表面及锌片、铝片的表面，将锌片、铝片与钢铁基材表面紧密地粘结在一起。锌片、铝片间亦被复合铬盐所填塞。冷却后的金属表面即被覆盖上一层很薄的银灰色的达克罗特种高防腐涂层。
三、达克罗的工艺特点：
达克罗是一种先进的、完整的金属表面处理高新技术，它具有其它表面处理所无法比拟的优势和特点：
1. 优越的耐腐蚀性。未蚀化的镀锌层，盐雾试验时一般10小时腐蚀掉1μm~3μm厚的彩虹色化膜200小时蚀穿。达克罗处理过的金属表面，进行盐雾试验时，100小时才腐蚀掉1μm，比传统的金属表面处理耐腐蚀性提高十倍左右，盐雾试验可达1000小时以上，并且有抗二氧化硫的高技术指标，显示出更强的防锈性。（图为盐雾试验360小时后电镀锌零件和达克罗零件的结果对比）
2. 优异的耐热腐蚀性。传统镀锌层在高于70℃的条件下，会出现微小的裂纹，在200~300℃的条件下会变色，耐腐蚀性也大大下降。达克罗防腐蚀膜固化温度为300℃左右，所以表面金属膜即使长时间置于高温条件下，其外观不变，耐热腐蚀性极好。（图为300℃加热12小时后电镀锌和达克罗制品表面显微观察结果对比）
（图为300℃加热12小时，电镀锌制品盐雾试验240小时、达克罗制品盐雾试验1000小时后，表面显微观察结果对比）
（图为300℃加热8小时，盐雾试验600小时后，电镀锌和达克罗螺栓制品表面变化结果对比）
3. 优秀的表面高渗透性。经达克罗处理的金属件，在细微的空隙处也能形成膜，深透性良好的防腐蚀涂层。管状零件内外也都能均匀地涂上涂层，深涂能力远优于电镀锌。（图为盐雾试验240小时后电镀锌制品和达克罗制品的结果对比）
4. 优良涂层无氢脆性。氢脆是传统镀锌工艺不能克服的弊病。达克罗处理过程中不进行任何的酸处理，也没有电镀时的渗氢问题。再加上在高温下固化，所以达克罗涂层绝对没有氢脆的现象。特别适用于抗拉强度Rm>1000N/sq.mm高强度零件的防腐蚀处理。
工艺类别保持时间良品折损品
达克罗处理 100hr未满 100hr以上 90 0 0 0
电镀锌(未经烘干处理) 100hr未满 100hr以上 0 0 90 90
电镀锌(已经烘干处理) 100hr未满 100hr以上 30 12 0 18
5. 高耐候性。（图为在船上曝晒一年后，热浸镀锌、磷化处理加粉末涂装和达克罗制品变化结果对比）
6. 优化了对铝电化学腐蚀的防护机能。一般来说，电极电位不同的两种金属或合金相接触时，就会产生电化学腐蚀。镀锌的防腐蚀机理是金属锌的牺牲腐蚀导致了防蚀效果的提高。而达克罗的防腐机理是建立在Cr酸的钝化作用和锌的受控牺牲保护作用之上的，所以优化了机理、抑制了锌的消耗，从而大幅度提高了防蚀性能的安全性。
7. 优美的亚光银灰色涂膜外观。经过达克罗工艺技术处理的工件，零件或产品的金属表面是亚光银灰色，非常漂亮、大方。而且达克罗涂复表面对油漆、涂料的附着力强，可以在达克罗涂复面进行再涂装，形成各种各样的色彩。
四、使用达克罗的必然性、必要性和效益分析：
1. 由于电镀不仅对大气、土地、水源造成严重污染，对操作工人也危害很大。国家已三令五申尽快，需要出台新的绿色产业来取而代之。所以电镀行业的灭亡是必然结果，而电镀件转用达克罗也是必然的，达克罗生产过程中，没有任何污染，是国家鼓励发展的真正的绿色工业。
2. 各种金属表面涂层使用达克罗技术，也是必要的。一是因为原电镀件防蚀性差，易生锈；防热腐蚀性差，易变形；涂层表面稳定性差，易氢脆；二是因为达克罗技术克服了电镀的这些缺点，可以做到十年以上不生锈，可以适应用户的要求，适应出口产品的要求。
3. 目前使用达克罗技术成本是要比电镀成本高一些，但是深入地进行一下经济分析还是合算的。以热浸镀锌为例，现市场加工价每吨1800元，用达克罗加工费大致高20%~30%，但是热浸镀锌件易氢脆，易变形，废品率高达10%左右，如果把加工成本和材料成本放在一起，远远超过达克罗高出的加工费了，对中小零件的加工费达克罗要比电镀锌高30%~50%，但是达克罗涂复件的寿命要高出原电镀件的三至五倍，甚至更多，不仅节省了大量的维修费，也节省了大笔的材料费。对于个别要求高的零件，如汽车、摩托车、航天航空，公路桥梁、电器电子等要求高的零件，电镀技术是无法满足的，只能用达克罗技术才能解决，这也就不存在加工费互比的问题了，例如有些汽车零件达克罗涂复每公斤七、八元，一吨只要七、八千元，这是电镀无法比拟的。
总之，达克罗技术的产生，是当今世界金属表面处理的高新技术，被专家们誉为国际金属表面处理行业中具有划时代意义的革命性产品和绿色工程。她将切实为国内外各行各业服务。
转载请注明出自六西格玛品质论坛 https://www.doczj.com/doc/02263753.html,/cdb/,本贴地
址:https://www.doczj.com/doc/02263753.html,/cdb/viewthread.php?tid=48634
螺栓的达克罗处理工艺 什么是达克罗处理？ 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。 达克罗处理优点和缺点有哪些? 达克罗的优点 达克罗是一种新型的表面处理技术，与传统的电镀工艺相比，达克罗是一种“绿色电镀”。其优势有以下几点： 1.超强的耐蚀性能：达克罗膜层的厚度仅为4-8μm，但其防锈效果却是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。采用达克罗工艺处理的标准件、管接件经耐盐雾试验1200h以上未出现红锈。 2.无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。 3.高耐热性：达克罗可以耐高温腐蚀，耐热温度可达300℃以上。而传统的镀锌工艺，温度达到100℃时就已经起皮报废了。 4.结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。 5.良好的渗透性：由于静电屏蔽效应，工件的深孔、狭缝，
管件的内壁等部位难以电镀上锌，因此工件的上述部位无法采用电镀的方法进行保护。达克罗则可以进入工件的这些部位形成达克罗涂层。 6.无污染和公害：达克罗在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。 缺点 达克罗虽然有许多优点，但它也有一些不足之处，主要体现为： 1.达克罗中含有对环境和人体有害的铬离子，尤其是六价铬离子具有致癌作用。 2.达克罗的烧结温度较高、时间较长，能耗大。 3.达克罗的表面硬度不高、耐磨性不好，而且达克罗涂层的制品不适合与铜、镁、镍和不锈钢的零部件接触与连接，因为它们会产生接触性腐蚀，影响制品表面质量及防腐性能。 4.达克罗涂层的表面颜色单一，只有银白色和银灰色，不适合汽车发展个性化的需要。不过，可以通过后处理或复合涂层获得不同的颜色，以提高载重汽车零部件的装饰性和匹配性。 5.达克罗涂层的导电性能不是太好，因此不宜用于导电连接的零件，如电器的接地螺栓等。
达克罗处理技术的特点 1、无公害问题 达克罗处理方法基本无排放废液、废气、废渣，所以几乎无污染危害。 2、无氢脆性 一般电镀处理过程都采用酸洗、电解除油等工序，均会导致工件氢脆性，严重影响了高强件的质量，达克罗无酸洗等工序，所以无氢脆性。 3、高抗腐蚀性 达克罗膜厚4-10цm，它对钢铁部件的防护效果，同等厚度状况下高于电镀锌的7-10倍以上。（NSS试验在240小时至1000小时） 4、耐热性能高 经达克罗处理后，可耐热至300℃—500℃，远远超过一般镀锌及有机涂料。 5、高渗透性 达克罗处理是以涂覆方法处理，不受复杂工件的限制。 6、与有机涂料附着力强 达克罗涂层附着力强，涂层可进有机涂层后涂覆。 7、优异的耐侵蚀性与耐化学药品性 达克罗处理部件可长期使用于海岸和大气污染地区而不受侵蚀，且对各种清洗剂、油脂化学稳定不溶解。 ---------------------------------------------------------------------------------------------------------------------- 达罗克表面处理的技术特点 达克罗是DACROMET的缩写DACROR的音译，又称亚罗克、达克曼、迪克龙、锌铬膜，即片状锌基铬盐防护涂层，是当今国际表面处理的高新技术。在达克罗处理工艺过程中，无废水、废液、废气排放，具有“绿色环保”的显著特性，故达克罗被世界各国公认为“清洁生产技术”，予以大力推广。 达克罗技术是在70年代由美国大洋公司的科学家研制出来的。北美冬天下雪很大车辆行驶很困难，为解决这一问题，就在马路上洒防冻盐来缓解结冰，但盐对车辆金属部件的腐蚀很大，于是在1963年他们研究出以锌片、铬酸及添加水剂配成混合性溶液，涂在金属件表面，经300℃的高温烘烤，形成的防蚀保护层。其最大的特点是抗盐水腐蚀。达克罗的工艺流程：由中性清洗剂脱脂→通过式抛丸机进行表面清除氧化层处理→浸渍或喷涂达克罗溶液→经300度左右的的温度进行烧结固化→冷却→成品的过程。 一、达克罗涂层的防腐机理 达克罗涂层一般厚6-8微米，中性盐雾试验中可保证480小时不出红锈，10微米厚的涂层中性盐雾试验在800小时以上。而电镀锌一般盐雾试验只有96小时。根据电化学反应原理，锌、铝是阳极，钢铁工件是阴极，电镀锌是在钢铁工件表面直接覆盖上一层锌，腐蚀电流和腐蚀介质很容易在锌层之间流动，尤其在盐雾试验中使锌更活跃，电化学的作用使锌易于消耗，因而早期阶段中就产生了白锈和红锈。而达克罗涂层是由锌片、铝片和氧化铬及专用有机物组成的高分散混合水剂溶液。涂着后经过300℃的高温烧烤一定的时间后，使其中

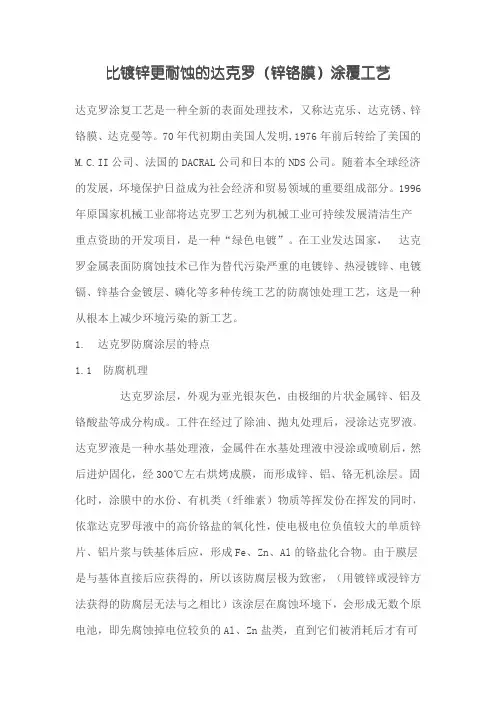

摘要：达克罗工艺是当今国际金属表面处理最具有代表性的高新技术，在世界工业发达国家广泛应用。本文根据作者在设计、生产中所获得的第一手资料，详细叙述了达克罗涂复工艺的特点，可选用的设备及达克罗液，以及达克罗涂复工艺在国内的应用情况。 达克罗涂复工艺是一种全新的表面处理技术，又称达克乐、达克锈、锌铬膜、达克曼等。70年代初期由美国人发明,1976年前后转给了美国的M.C.II公司、法国的DACRAL 公司和日本的NDS公司。随着本全球经济的发展，环境保护日益成为社会经济和贸易领域的重要组成部分。1996年原国家机械工业部将达克罗工艺列为机械工业可持续发展清洁生产重点资助的开发项目，是一种“绿色电镀”。在工业发达国家，达克罗金属表面防腐蚀技术已作为替代污染严重的电镀锌、热浸镀锌、电镀镉、锌基合金镀层、磷化等多种传统工艺的防腐蚀处理工艺，这是一种从根本上减少环境污染的新工艺。 1达克罗防腐涂层的特点 1.1防腐机理 达克罗涂层，外观为亚光银灰色，由极细的片状金属锌、铝及铬酸盐等成分构成。工件在经过了除油、抛丸处理后，浸涂达克罗液。达克罗液是一种水基处理液，金属件在水基
处理液中浸涂或喷刷后，然后进炉固化，经300℃左右烘烤成膜，而形成锌、铝、铬无机涂层。固化时，涂膜中的水份、有机类（纤维素）物质等挥发份在挥发的同时，依靠达克罗母液中的高价铬盐的氧化性，使电极电位负值较大的单质锌片、铝片浆与铁基体后应，形成Fe、Zn、Al的铬盐化合物。由于膜层是与基体直接后应获得的，所以该防腐层极为致密，（用镀锌或浸锌方法获得的防腐层无法与之相比）该涂层在腐蚀环境下，会形成无数个原电池，即先腐蚀掉电位较负的Al、Zn盐类，直到它们被消耗后才有可能腐蚀至基体本身。因为达克罗防蚀机理是牺牲阳极与阴极保护为一体化的主体化的涂层，所以它的防腐性能与膜的厚度成正比。 1.2涂层特点 达克罗涂层具有高耐蚀性，外观为亚光银灰色，有点象银粉漆,主要由微小锌片及粘合锌片的无机铬聚合物组成，它具有其它表面处理所列法比拟的优异特点： 1.2.1 极好的耐热腐蚀性 达克罗防腐膜的固化温度在300℃左右，所以工件即使长时间处于高温下，外观也不会变色，耐热腐蚀性极好。传统的镀锌层在高于70℃的条件下，会出现微小的裂纹，在200～300℃的条件下会变色，耐腐蚀性也大大下降。 1.2.2 优异的耐候性与耐化学品稳定性 经试验，未纯化过的镀锌层，在盐雾试验时一般十小时腐蚀
达克罗涂覆工艺[策划] 达克罗涂覆工艺 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比:锌铝涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300?，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围:钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。 达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国的科学家迈克?马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。 由此，达克罗技术被美国军方采纳，成为一项防腐军事技术(美军标MTL-C-87115)，到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国的日本每年钢铁件腐蚀吨位大，因此日本尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的
达克罗防腐新工艺 一. 什么是达克罗? 达克罗是DACROMET的缩写和译音。又称达克锈、达克曼、迪克龙、锌铬膜，即片状锌基铬盐防护涂层，是当今国际表面处理高新技术。在达克罗涂复处理过程中，无废水、废气、废渣排放，其有“绿色环保”的显著特性，故达克罗已被世界各国公认为“清洁生产技术”，予以大力推广。 二.达克罗涂层的防腐机理 达克罗涂层一般8μm的厚度，就能在中性盐雾试验中保证〉800小时不出红锈10μm 就可以〉1 000小时不出红锈，而电镀锌几十小时就出红锈。为什么达克罗会有这样好的防腐性能呢?首先得从它的防腐机理来分析一下：大家知道电化学反应原理中锌、铝是阳极，原钢铁工件是阴极，电镀锌只是在工件表面直接覆盖一层锌，腐蚀电流和腐蚀介质很容易在锌层之间流动，尤其在盐雾试验中使锌更活跃，电化学的作用使锌易于消耗，因而早期阶段就产生了白锈最后生成红锈。而达克罗涂层是由锌片、铝片和氧化铬及专用的有机物组成的高分散混合水剂溶液。涂着后经过300℃的高温烧烤一定的时间后，使其中的六价铬还原为三价铬(即三氧化二铬)生成无定形的复合铬酸盐化合物。而铬酸盐对只有0.2 μm 左右厚的一片片锌片进行钝化处理。处理过的锌片电导性适中。一片片的锌片层层叠叠，互相重叠覆盖，形成多层次的屏蔽层。钝化锌片都处在受挫的阳极牺牲保护的状态，铝片又起着压抑锌片淘析的作用。这样组成的机械屏蔽层，使腐蚀电流的线路大大延长，从而推迟锌被腐蚀被析出的速度，使其具有极其优异的抗腐蚀的作用。 而且，达克罗干膜中铬酸化合物不含结晶水，其抗高温性及加热后的耐腐蚀性也很好。达克罗涂层还可以与其他溶液再涂复都能有很好的结合性(强碱强酸涂料除外)。 三.达克罗涂层的工艺特点
达克罗工艺详细介绍 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。 达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工 艺防腐寿命短的缺陷。 由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标 MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、 医疗器械粉末冶金等多种行业。 达克罗及其历史 一、达克罗的历史 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗技术简介 达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。严峻的课题出现了，如何来保护由高昂代价制成的，诸如轿车类的行驶工具。为解决这个问题，Diamond Shamrock公司开发出耐盐害优异的金克洛金属，接着又开发出了膜厚很薄的金属部件使用的达克罗涂层。后来公司于1973年与日本油脂株式会社合资成立了Nippon.Darro.shamrock公司（NDS），1976年在欧洲与法国，成立了DACKAL公司，他们将世界市场划分为亚太、欧非和美洲三大市场，各负责一个地域，在全球范围内谋求共同利益。 由于达克罗技术有一系列传统电镀无法比拟的优点迅速推向世界国际市场。经过20多年不断发展和完善，达克罗技术现已形成了一个完整的表面处理体系，广泛应用于金属零部件防腐处理上。 1993年，达克罗技术进入中国市场，由南京宏光空降设厂首家从日本引进了中国大陆第一条达克罗生产线，并逐渐的将达克罗技术设备国产化。1996年原国家机械工业部将达克罗工艺列为机械工业可持续发展清洁生产重点资助的开发项目，是一种“绿色电镀”工业。1999年国家环境保护总局将达克罗涂覆工艺列为清洁生产技术及1999年国家重点环境保护实用技术推广项目。2002年3月中华人民共和国国家标准管理委员会也将达克罗工艺审批了国家标准《锌铬涂层技术条件》GB/T18684-2002。 目前，我国已建成锌铬涂覆生产线100余条，成功地开发了涂覆浆液。主要分布在浙江、上海、江苏、重庆、广东等地区，其中广东已有十多条线。我们广州市畅通交通设施厂达克罗项目部引进的生产线在目前国内最大，加工品种繁多。现经公司加工的产品在附着力、再涂性、而腐蚀性等方面处于国际领先水平。有部分已出口到国外。涂覆已从铁基材质向铝材延伸（解决铝件氧化后表面色调不一致问题），零件类型不再局限于标准件、紧固件，向结构复杂外形尺寸较大的构件发展。 在工业发达国家，达克罗金属表面防腐蚀技术已作为替代污染严重的电镀锌、热浸镀锌、电镀镉、锌基合金镀层、磷化等多种传统工艺的防腐蚀处理工艺，这是一种从根本上减少环境污染的新工艺。达克罗技术由于具有操作简便、节能、环境污染小、能避免氢脆等传统电镀锌、热浸锌技术无法比拟的优点。因此，自20世纪70年代问世以来迅速得到广泛应用，尤其是用在美、日等发达国家的汽车行业，并已扩展到建筑、军事、船舶、铁路、电力、家电、农机、矿井、桥梁等领域。 一、使用范围 达克罗的应用范围很广，它不但可以处理钢、铁、铝合金，还可以处理烧结金属。它所涉及到的产业、行业也相当多，并正在进一步开发过程中，现仅从已接触到的行业中作个简介： 1、汽车摩托车 这一产品由于是高速运行车辆、其零部件要求稳定性好、防热、防潮及防蚀性能高。 2、电器电子 家用电器、电子产品、通讯器材等高档产品的零部件、元器件、配套件等质量要求商，过去使用电镀锌现在改作达克罗工艺技术后，质量、寿命提高了，市场竞争力也提高了。 3、地铁隧道、铁路及电气化铁路的金属件 地铁和隧道都处于地下、环境阴暗潮湿，通风较差，轨道、螺栓及金属件极易生锈，固目前采用达克罗处理最合适。 4、桥梁高架、高速公路的金属件 一座大桥，一条高架，一条高速公路都是永久性建筑，百年大计，质量第一。高速公路波形护拦杆、高架、桥梁的金属构件，紧固件等，由于长期处于室外日晒雨淋，很快就发生锈蚀现象。关键的结构件和紧固件如果采用达克罗技术涂覆处理，不但安全可靠，而且美观持久。5、输配供电的金属和结构件
达克罗工艺流程 涂覆作业的目的是要让工件的表面均匀地涂上一层达克罗涂层,要使涂层在工件的各处均能达到厚薄均 匀一致,涂层厚了既浪费涂液,又影响涂覆的表面质量,所以不论采用何种方式进行涂覆,均要设法使涂液在工件的表面均匀地分布。达克罗的涂覆工艺,按涂履方式不同分为浸涂甩干、喷涂、刷涂等几种方法。 2.2.1预处理 2.2.1.1除油：分有机溶剂(如三氯乙烯等)和碱性溶液除油。经过前处理的零件表面要求能够被水完全浸润。重油工件一般先采用联合清洗机高压清洗，或采用二氯甲烷超声波清洗工艺，再进行喷丸处理。油污较少的工件可以省去清洗这步，直接抛丸处理。例如某些标准件，经搓丝机出来后，直接进行抛丸，随后浸达克罗液，进炉固化。 2.2.1.2喷砂、除尘和降温：抛丸机使用的钢丸的直径范围为0.1-0.6mm，用压缩空气除尘，除去的粉尘经专门的集粉器收集后集中处理，经抛丸除尘后的零件温度高达60℃左右,待降至20℃时方可进行下道工序。 2.2.2达克罗处理 1.1、浸涂甩干：适用于标准件和其它小的工件，工件一般要浸液十到二十秒，为使六价铬和钢铁基材充分形成纯化膜；离心甩干时要正转反转各两次，每次十到二十秒，对于特殊件要用夹具，难甩的零件要用人工辅助，比如用棒在离心筐中搅一下，且转速要快，总之是要保证零件上不能有积液、挂液、气泡、漏涂等。通过多次正反转甩液、多次调整甩干速度，根据实际上的涂覆效果定最后的工艺参数。 1.2、喷涂、刷涂一般用于大件，用于难浸涂、难离心甩干的零件。喷涂的涂层均匀，涂层较厚，结合力差但光洁度好，抗腐蚀性强但效率低，施工中要注意安全，喷涂时浆液的粘度要适当的降低。 达克罗液分为母液和基液（有的供应商将达克罗液分为三种：主剂、架桥剂、增粘剂，三种溶剂必须配合使用。）基液是由是极细的片状铝粉和锌粉组成，母液由酸及铬盐类组成。使用时将两者混合配制成槽液。槽液须连续循环或搅拌，防止基料沉降。因为它不易保存很长时间，所以应现配现用。配制时，槽液温度不宜过高，（小于20℃），防止溶液自身发生反应。 涂层厚度由浸渍及甩干时间、甩干速度等工艺参数确定。一般浸达克罗液0.5～2.0分钟。不同零件甩干时转速不同,一般为200-300转／分钟。浸达克罗液的次数根据不同零件的要求而定,浸一次达克罗液涂层增厚三到四微米，一般浸二到三次。 2.2.3固化 经达克罗液浸渍处理后的工件经甩干，放置于不锈钢网带输送带上，对小的工件，需带上手套，进行人工分理，要求工件间不互相粘连。对于较大的工件，例如地铁螺栓，须放置在专门的料架上，再将料架放在网带上入固化炉烘烤固化。固化温度为：280-330℃，时间25-40分钟。 固化分为两个阶段：在第一阶段中工件吸热升温，称为预热，温度控制在60～80℃、10分钟。此阶段中须注意升温不可过急，应让工件缓缓吸热，让涂层中的水份逐渐逸出，以避免涂层起泡，产生缺陷。第二阶段为涂层的高温固化，此时固化炉中的温度一定要控制在工艺要求的范围内，不可过高或过低，因为它决定了涂层在工件上的最终性能。
金属表面处理技术：达克罗 一、什么是达克罗？ 达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。达克罗技术引进国内后，也得到我国政府的大力支持，被列为1999年国家重点环境保护实用技术推广项目（环发[1999]185号文件，项目编号为 99B030）。 二、达克罗涂层的结构和防锈机理 达克罗涂层的防锈机理：达克罗是一种全新的金属防锈系统。该涂层的防锈机理主要为：锌对基体的受控的电化学保护作用、铬酸的钝化作用、锌片铝片及复合铬盐涂层的机械屏蔽遮盖保护作用及铝抑制锌的“淘析”作用。 达克罗涂层的结构：在铁基金属表面上，涂覆一层达克罗溶液（即含有片状锌、铝[鳞片一般尺寸为0.1-0.2×10×15微米]、Cr2O3及专用有机物的高分散混合水溶液）、经300摄氏度左右保温烘烤一定的时间后，达克罗溶液中的六价铬被还原成三价铬，生成无定形的复合铬盐化合物(nCrO3.mCr2O3)。该物质覆盖在母材表面及锌片、铝片的表面，将锌片、铝片与钢铁基材表面紧密地粘结在一起。锌片、铝片间亦被复合铬盐所填塞。冷却后的金属表面即被覆盖上一层很薄的银灰色的达克罗特种高防腐涂层。 三、达克罗的工艺特点：
达克罗 目录[隐藏] 一、定义 二、达克罗的历史 三、达克罗的优缺点 四、达克罗涂液的成分 五、达克罗的防腐机理 六、达克罗的工艺流程 七、达克罗的注意事项 八、达克罗技术在载重汽车工业中的应用 达克罗防腐机理 [编辑本段] 一、定义 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。[编辑本段] 二、达克罗的历史 达克罗最早诞生于二十世纪五十年代末。在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度以缓解道路畅通问题，但是紧接而来的氯化钠中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。 因此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87 115），到了二十世纪七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国日本每年钢铁件腐蚀吨位大，因此其尤为注重防腐技术。达克罗技术又通过日本的改良后，在日本迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术。中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，后又发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗涂覆生产工艺简介 摘要：达克罗工艺是当今国际金属表面处理最具有代表性的高新技术，在世界工业发达国家广泛应用。本文根据作者在设计、生产中所获得的第一手资料，详细叙述了达克罗涂复工艺的特点，可选用的设备及达克罗液，以及达克罗涂复工艺在国内的应用情况。 关键词：达克罗涂复工艺、达克罗液、涂复设备 达克罗涂复工艺是一种全新的表面处理技术，又称达克乐、达克锈、锌铬膜、达克曼等。70年代初期由美国人发明,1976年前后转给了美国的M.C.II公司、法国的DACRAL公司和日本的NDS公司。随着本全球经济的发展，环境保护日益成为社会经济和贸易领域的重要组成部分。1996年原国家机械工业部将达克罗工艺列为机械工业可持续发展清洁生产重点资助的开发项目，是一种“绿色电镀”。在工业发达国家，达克罗金属表面防腐蚀技术已作为替代污染严重的电镀锌、热浸镀锌、电镀镉、锌基合金镀层、磷化等多种传统工艺的防腐蚀处理工艺，这是一种从根本上减少环境污染的新工艺。 1达克罗防腐涂层的特点 1.1防腐机理 达克罗涂层，外观为亚光银灰色，由极细的片状金属锌、铝及铬酸盐等成分构成。工件在经过了除油、抛丸处理后，浸涂达克罗液。达克罗液是一种水基处理液，金属件在水基处理液中浸涂或喷刷后，然后进炉固化，经300℃左右烘烤成膜，而形成锌、铝、铬无机涂层。固化时，涂膜中的水份、有机类（纤维素）物质等挥发份在挥发的同时，依靠达克罗母液中的高价铬盐的氧化性，使电极电位负值较大的单质锌片、铝片浆与铁基体后应，形成Fe、Zn、Al的铬盐化合物。由于膜层是与基体直接后应获得的，所以该防腐层极为致密，（用镀锌或浸锌方法获得的防腐层无法与之相比）该涂层在腐蚀环境下，会形成无数个原电池，即先腐蚀掉电位较负的Al、Zn盐类，直到它们被消耗后才有可能腐蚀至基体本身。因为达克罗防蚀机理是牺牲阳极与阴极保护为一体化的主体化的涂层，所以它的防腐性能与膜的厚度成正比。 1.2涂层特点 达克罗涂层具有高耐蚀性，外观为亚光银灰色，有点象银粉漆,主要由微小锌片及粘合锌片的无机铬聚合物组成，它具有其它表面处理所列法比拟的优异特点： 1.2.1 极好的耐热腐蚀性 达克罗防腐膜的固化温度在300℃左右，所以工件即使长时间处于高温下，外观也不会变色，耐热腐蚀性极好。传统的镀锌层在高于70℃的条件下，会出现微小的裂纹，在200～300℃的条件下会变色，耐腐蚀性也大大下降。 1.2.2 优异的耐候性与耐化学品稳定性 经试验，未纯化过的镀锌层，在盐雾试验时一般十小时腐蚀掉一微米；厚度为三微米的彩虹色纯化膜，经二百小时盐雾试验被蚀穿。达克罗涂层在经过了一百小时的盐雾试验后，才被腐蚀掉一微米。达克罗工艺比传统的表面镀锌处理工艺，使工件的耐蚀性提高了七至十倍。上海某车灯厂采用达克罗工艺涂复的车灯架，耐盐雾试验达到了一千小时以上。 1.2.3 无氢脆 氢脆是传统镀锌工艺不能完全克服的弊病。
达克罗防锈工艺 # [5 |2 O, O, g8 k2 K$ H 在20世纪70年代初期，美国人发明了一种特殊的表面处理新工艺（达克罗），即在被涂物件上形成锌铬膜的一种全新的防锈技术，它具有不产生氢脆、防蚀能力强、对环境污染少等一系列优点，从而引起了世人的注目。1976年前后，先后转让给美国的Ｍ.C.I公司、法国的DACRAL公司和日本的NDS公司。1990年我国由于汽车工业发展的需要，从日本引进了这种工艺，并作为一种比较清洁的生产方式而加以推广，直至今日达克罗工艺在我国已形成了一个崭新的产业。( l) K! T, K1 o5 P! O- S 达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，为达克罗涂层的生产和检测带来了方便。与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。- q. K1 p- X9 v; ^( l) \ 1达克罗涂层的特点% Y5 |4 W# D8 g! S* U/ A* u/ ^ (1)生产过程无污染。达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。(2)极强的抗腐蚀性能。达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。做的好 # Q7 J q* C D. S- U) Q的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。(3)高渗透性。达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处.(4)无氢脆。达克罗处理的一个特点是工件在前处理时不进行酸洗。氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体,因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。(5)高附着性。达克罗的涂层经过高温烘烤后，在工件的表面形成了由锌、铝片及复合盐组成的涂层，它与钢铁基体有着良好的结合力，所以它的附着性相当的好。同时，这样形成的涂层表面，有利于各种涂料的再涂装。 (6)极好的耐热性。达克罗涂层是在300℃左右的温度条件下固化的形成的,因此它能长时间在高温条件下工作，其涂层的颜色不改变，耐热腐蚀性极好。(7)较好的耐候性。达克罗在一定层厚下可以经受二氧化硫、酸雨、烟尘、粉尘的侵蚀。被用于市政工程中。经检测，其耐ＳＯ2试验可达3周,此外还具有一定耐化学药品的腐蚀性,在汽油、机油中耐蚀性较好。(8)低摩擦性。在达克罗涂层中加入高分子材料，经适当处理工件的为摩擦系数0.06～0.12，经一8 ~! @5 V) j( A% E2 O# g `+ E 般处理为0.12～0.18，能满足工业的需要。(9)涂层厚度易控制。一般达克罗涂层的厚度，二涂二烘可以控制在6～8μｍ之间,用于紧固件的表面防腐处理时，其配合精度可以符合6ｇ/6Ｈ的精度,不会出现象热镀锌处理过的紧固件在操作中易破坏涂层的现象.(10)涂层硬度低。达克罗涂层本身的硬度仅有1~2Ｈ,再加上它较薄,达克罗涂层不适用于运动件或 ' I4 ~* T$ f- t. m+ w" w在高耐磨的条件下使用。, N0 H8 [. n/ U3 { 由于达克罗涂层具有上述十大特点,所以适用于电器设备的金属表面涂覆。 ! t# U& u# ?) n" Q% p! k, o+ v4 I9 F* _' S5 ]7 {, O% B& P 达克罗技术是当今国际上新一代替代电镀锌和热镀锌的清洁生产技术，其涂层具有优良的耐蚀性、少污染、不用酸洗、不用漂洗、无氢脆、强耐候性、适合多种金属基体等优点，因而自本世纪70年代初发明以来，已在世界20多个国家取得专利，广泛应有于汽车、摩托车、电力、建筑、船舷、铁路、桥梁、家具以及高速公路护栏、城市路灯柱、军事工业等领域。武钢金属结构公司的魏计文先生，他在《武钢技术》第性0卷第5期上发表文章指出：达克罗技术是当今国际金属处理的高新技术，其涂层具有极好的抗腐蚀性，无氢脆，耐高热，整套工艺彩全过程闭路循环涂覆方式，具有全过程无污染排放特性，可代替电镀锌、电镀镉、热浸镀锌等传统工艺。
博友纳米喷镀的工艺流程 除油→水洗→去氧化皮(金属工件)→水洗→喷底漆→烘干→喷反射层→吹干→喷面漆→烘干→查验包装。纳米喷镀具有下列技术优势： (1)技术流程短，施工简练; (2)水洗工序少，水耗低; (3)无电“电镀”，电耗低; (4)无钝化(电镀层常用铬酸盐钝化)技术，减少废水排放; (5)不受工件几何形状束缚，镀后不需抛光; (6)与非金属电镀对比，纳米喷镀可以在所有固体材料上进行，颜色可随意分配，而电镀仅适用于有些非金属材料，颜色单一，且镀前有必要进行金属化及一系列预处置，技术繁琐。 在锌合金、铝合金、铜合金基材上进行纳米喷镀，其优势更为明显。 由此可诞生出更多新的工作纳米喷涂技术在环境保护方面所起的效果：纳米喷涂技术的研发目的便是为了防止运用电镀等技术而致使的一系列疑问(如：废液处置和有害重金属处置及环保疑问)而选用纳米喷涂技术就不存在上述疑问，由于它不富含害重金属，是一种安全的绿色高科技的喷涂技术处置后的废液不含任何有害重金属，安全无公害，无任何污染而电镀富含强烈性的有害重金属，带给工业的环境污染也不再像以往的电镀方法那样消耗劳力而是选用直接喷涂的方法使被涂物表面出现各种颜色的镜面效果纳米喷涂技术是选用喷涂的技术方法用此方法喷涂的制品，具有优秀的耐候性，耐磨性和耐冲击性，适宜国内外大型轿车生产商和大型电器生产商等精细产品的需求，亦可作为其他工作的表面装饰。 待喷工件的前处置：一般塑料工件表面均富含脱模剂，有必要通过低温超声波除油剂进行根除，分为四个工序：加除油剂超声波，清洁，超声波，清水清洁纯水循环清洁取出风干备用(留意：工件的寄存有必要不受二次污染);净电除尘与上线部份：经前处置工件经静电除尘后用皮带线输入工作室，由工人插在喷镀主动运送线上，插在喷镀运送线上的工件经再次净电除尘后送到底漆喷房，结束底漆喷涂后运送到烘干炉烘干，(如果选用紫外线光固化底漆则应配备灯作烘干用，烘干时间)，烘干后的工件再运送到纳米喷房，进入纳米喷房首先是喷超纯水清洁，接着喷活性剂，跟着喷超纯水清洁，接着便是纳米喷镀剂，再喷超纯水清洁，接着喷稳定剂，再喷超纯水清洁后用洁净的压缩空气风干。 然后运送到烘房烘，烘干后的工件运送到面漆喷房喷涂保护面漆，结束面漆喷涂后运送到烘干炉烘干。(如果选用紫外线光固化面漆则应配备灯作烘干用，烘干时间)。至此，全部纳米喷镀进程为之结束制作纳米喷镀线尚应留意如下几个方面：供应到各支喷枪的压缩空气有必要经冷冻干燥及四级过滤方可到达喷镀的需求;喷房应做好抽风及送风设备，达万级无尘烘房运送通道有必要做好密封，全部进程有必要无尘无污染;喷涂所运用的所有水有必要是电导率的超纯水(一般纯水电导率)，不可以自来水或蒸馏水和矿泉水。进行纳米喷镀进程有必要防止各种反应剂的交叉污染，否则达不到喷镀的效果。 喷电镀层的时分有必要留意剂出料量是不是均匀，气压阀压力一起，出气均匀，双头喷枪喷出电镀液交汇处呈气雾状;喷涂反应速度太慢，喷涂时间太长，剂压力不均匀，雾化不完整，喷涂距离小于或大于都将构成喷涂表面发黄制作好的活性剂需放置后运用，内用完呈白色或微黄色可以继续运用，出现沉淀物是应中止运用替换新鲜活性剂是先清洁容器每天完全清洁底漆面漆喷枪，防止影响喷涂的效果喷涂车间最好温度为，低于时喷涂反应速度会慢或许出现白舞化喷活化剂要喷均匀。 将材料完全掩盖到喷完活化剂后一定要用超纯水冲刷洁净，否则会构成喷涂表面有黑点
达克罗工艺流程 清洗—抛丸一浸渍f 烘罐f 脱脂f 除镑f 涂浪f 成謄一 涂覆作业的目的是要让工件的表面均匀地涂上一层达克罗涂层 ，要 使涂层在工件的各处均能达到厚薄均 匀一致，涂层厚了既浪费涂液，又影响涂覆的表面质量，所以不论采用何种方式进行涂覆，均要设法使涂液在工件 的表面均匀地分布。达克罗的涂覆工艺 ，按涂履方式不同分为浸涂甩干、喷涂、刷涂等几种方法。 2.2.1预处理 221.1除油：分有机溶剂（如三氯乙烯等）和碱性溶液除油。经过前处理的零件表面要求能够被水完全浸润。 油工件一般先采用联合清洗机高压清洗，或采用二氯甲烷超声波清洗工艺，再进行喷丸处理。油污较少的工 件可以省去清洗这步，直接抛丸处理。例如某些标准件，经搓丝机出来后，直接进行抛丸，随后浸达克罗液， 进炉固化。 2.2.1.2喷砂、除尘和降温：抛丸机使用的钢丸的直径范围为 0.1-0.6mm ，用压缩空气除尘，除去的粉尘经专门 的集粉器收集后集中处理，经抛丸除尘后的零件温度高达 60C 左右，待降至20C 时方可进行下道工序。 2.2.2达克罗处理 1.1、 浸涂甩干：适用于标准件和其它小的工件，工件一般要浸液十到二十秒，为使六价铬和钢铁基材充分形 成纯化膜；离心甩干时要正转反转各两次，每次十到二十秒，对于特殊件要用夹具，难甩的零件要用人工辅 助，比如用棒在离心筐中搅一下，且转速要快，总之是要保证零件上不能有积液、挂液、气泡、漏涂等。通 过多次正反转甩液、多次调整甩干速度，根据实际上的涂覆效果定最后的工艺参数。 1.2、 喷涂、刷涂一般用于大件，用于难浸涂、难离心甩干的零件。喷涂的涂层均匀，涂层较厚，结合力差但 光洁度好，抗腐蚀性强但效率低，施工中要注意安全，喷涂时浆液的粘度要适当的降低。 达克罗液分为母液和基液（有的供应商将达克罗液分为三种：主剂、架桥剂、增粘剂，三种溶剂必须配合 使用。）基液是由是极细的片状铝粉和锌粉组成，母液由酸及铬盐类组成。使用时将两者混合配制成槽液。 槽液须连续循环或搅拌，防止基料沉降。因为它不易保存很长时间，所以应现配现用。配制时，槽液温度不 宜过高，（小于 20C ），防止溶液自身发生反应。 涂层厚度由浸渍及甩干时间、甩干速度等工艺参数确定。一般浸达克罗液 0.5?2.0分钟。不同零件甩干 时转速不同，一般为200-300转/分钟。浸达克罗液的次数根据不同零件的要求而定 ，浸一次达克罗液涂层增厚 三到四微米，一般浸二到三次。 2.2.3固化 经达克罗液浸渍处理后的工件经甩干，放置于不锈钢网带输送带上，对小的工件，需带上手套，进行人工分 理，要求工件间不互相粘连。对于较大的工件，例如地铁螺栓，须放置在专门的料架上，再将料架放在网带 上入固化炉烘烤固化。固化温度为： 280-330C,时间25-40分钟。 固化分为两个阶段：在第一阶段中工件吸热升温，称为预热，温度控制在 60?80C 、10分钟。此阶段中须 注意升温不可过急，应让工件缓缓吸热，让涂层中的水份逐渐逸出，以避免涂层起泡，产生缺陷。第二阶段 为涂层的高温固化，此时固化炉中的温度一定要控制在工艺要求的范围内，不可过高或过低，因为它决定了 涂层在工件上的最终性”成品 4检查 ■>
达克罗 简介 达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。 达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。 由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。 2002年国家质量监督检验检疫总局发布了"锌铬涂层技术条件"的中华人民共和国国家标准,标准号为:GB/T18684-2002.标准的公布为达克罗涂层的生产和检测带来了方便.与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项"绿色工程".应用该技术可以使基体表面具有耐蚀,耐高温氧化,隔热和密封等性能.这一技术不仅在航天,石油化工,机械制造,公路,铁路,码头等领域得到了广泛的应用,而且已推广到电器行业中。 1.达克罗涂层的特点 (1) 生产过程无污染 达克罗涂覆生产过程中,工件在前处理时,仅生成少量的铁锈和粘附在工件表面的油污,整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份,因此对外界无污染 (2) 极强的抗腐蚀性能
1.控制氢脆断裂的思路 氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹，又称白点。氢脆只可防，不可治。氢脆一经产生，就消除不了，重在预防。 （氢在承受静载的紧固件中的扩散可以通过氢脆断裂前的延迟时间而直接观察到。由于材料的氢脆倾向、材料中氢的总量、氢的扩散比以及旋加应力水平的不同，氢脆断裂时间延迟的变化很大，从几分钟到几天或几周不等，紧固件处理过程中对氢的吸收是累积性的，单一的某种处理引入零件的氢或许不足以导致氢脆，但多种处理引入零件的氢的累积却有可能导致氢脆） 2.氢脆现象 氢脆：是指氢原子侵入基体材料中而引起的材料延迟失效断裂。它的发生需要满足两个条件：a、金属有较高的含氢量；b、一定的外力作用。 3.氢脆机理 延迟断裂现象的产生是由于零件内部的氢向应力集中的部位扩散聚集,应力集中部位的金属缺陷多(原子点阵错位、空穴等)。氢扩散到这些缺陷处,氢原子变成氢分子,产生巨大的压力,这个压力与材料内部的残留应力及材料受的外加应力,组成一个合力,当这合力超过材料的屈服强度,就会导致断裂发生。氢脆既然与氢原子的扩散有关,扩散是需要时间的,扩散的速度与浓差梯度、温度和材料种类有关。因此,氢脆通常表现为延迟断裂。 4.氢脆形成的环节 第一类主要是由外部环境侵入的氢（外氢）引起的延迟断裂。如裸露在空气表面外壳等连接使用的螺栓、螺母，在潮湿空气、雨水等环境中长期暴露而发生； 第二类酸洗、电镀处理的制造过程中侵入钢中的氢（内氢）引起的延迟断裂。如镀锌螺栓等在加载后，经过几小时或几天的较短时间后而发生。对于前者，一般是由于在长期暴露过程中发生腐蚀，腐蚀坑处腐蚀反应生成的氢侵入而引起的；后者是由于制造过程如酸洗、电镀处理时侵入钢中的氢在应力的作用下向应力集中处集中而引起的。 热处理 对于高强度螺纹紧固件，尤其是10.9级和12.9级螺钉，不但使用中碳合金结构钢，而且还要进行调质热处理。对于自攻螺钉、自攻锁紧螺钉等，都要求进行浅层渗碳（碳氮共渗）。为了避免加热中螺纹氧化、脱碳，且得到光亮和光洁的表面，采用保护气氛或渗碳气氛，气氛常采用高纯度甲醇经高温催化裂解：CH3OH→CO+2H2，炉内气氛成分H2氢气（64%）、CO二氧化碳（32%）、CO2二氧化碳（﹤1%）、CH4叔碳原子（0.2%）、CH3OH（余量）。在淬火加热和渗碳（碳氮共渗）时，较高的加热温度下，氢很容易渗入工件应力集中的区域（如螺钉头杆结合处）。渗入钢中的氢一般以原子状态存在，但为降低能量，总是与杂质原子、位错、空位、晶粒边界及滑移带等相互作用，并力图结合成氢分子。氢的这一行为对钢的氢脆破坏有重要影响。 电镀酸洗 电镀工艺都有一个共同的前提，必须除去紧固件表面黑色氧化层，使金属具有光亮。为此，就必须对紧固件进行酸洗。酸洗是把紧固件放在稀盐酸中搅动1--10min。酸洗是紧固件电镀过程中产生渗氢作用的主要环节，紧固件在酸洗时存在反应：Fe+2HCl=FeCl2+H2↑。在酸洗中钢所吸收的氢是随时间的越长而成线性增长达到饱和值，在PH值较低的溶液中其饱和值较高，而PH值较高则饱和值较低。 除油 在电镀除油过程中渗氢的环节主要存在于电镀除油中，由于阴极除油的速度较快，多数企业采取阴极和阴阳交替联合除油。但阴极除油过程会产生大量的氢原子，附着在紧固件表面，从而产生渗氢。 电镀过程 如镀锌过程中，阴极上除了锌的沉积外还有氢的析出。因此，镀锌时同时会产生渗氢现象。但由于锌有阻
