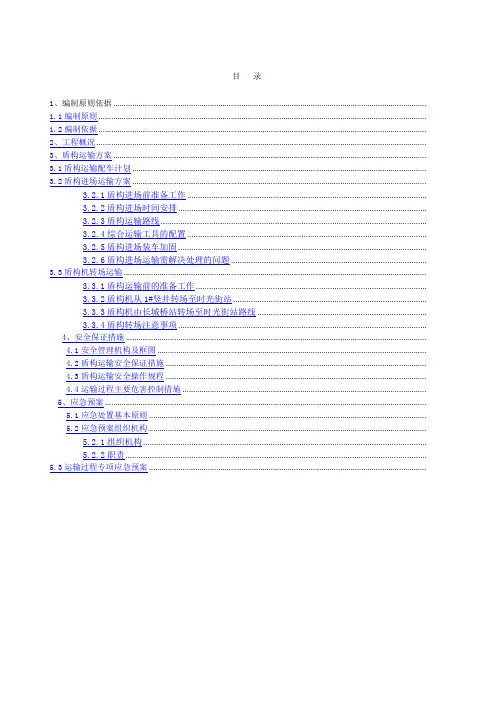

目录
1、编制原则依据..................................................... 错误!未定义书签。
编制原则........................................................ 错误!未定义书签。
编制依据........................................................ 错误!未定义书签。
2、工程概况......................................................... 错误!未定义书签。
3、盾构运输方案..................................................... 错误!未定义书签。
盾构运输配车计划................................................ 错误!未定义书签。
盾构进场运输方案................................................ 错误!未定义书签。
盾构进场前准备工作.......................................... 错误!未定义书签。
盾构进场时间安排............................................ 错误!未定义书签。
盾构运输路线................................................ 错误!未定义书签。
综合运输工具的配置.......................................... 错误!未定义书签。
盾构进场装车加固............................................ 错误!未定义书签。
盾构进场运输需解决处理的问题................................ 错误!未定义书签。
盾构机转场运输.................................................. 错误!未定义书签。
盾构运输前的准备工作........................................ 错误!未定义书签。
盾构机从1#竖井转场至时光街站................................ 错误!未定义书签。
盾构机由长城桥站转场至时光街站路线 .......................... 错误!未定义书签。
盾构转场注意事项............................................ 错误!未定义书签。
4、安全保证措施.................................................. 错误!未定义书签。
安全管理机构及框图.......................................... 错误!未定义书签。
盾构运输安全保证措施........................................ 错误!未定义书签。
盾构运输安全操作规程........................................ 错误!未定义书签。
运输过程主要危害控制措施.................................... 错误!未定义书签。
5、应急预案....................................................... 错误!未定义书签。
应急处置基本原则............................................ 错误!未定义书签。
应急预案组织机构............................................ 错误!未定义书签。
组织机构.................................................... 错误!未定义书签。
职责........................................................ 错误!未定义书签。
运输过程专项应急预案............................................ 错误!未定义书签。
时光街站～长城桥站～和平医院站盾构区间
盾构运输方案
1、编制原则依据
编制原则
（1）安全可靠性原则：
本次承运的设备特别超宽、超重，存在复杂路段，公路运输必须安全无误一次成功。从得到运输信息之日起，全体员工深刻意识到本次运输的特殊性和重要性，各环节相关技术人员共同协商研究，对运输车辆配置、捆绑加固、路桥通行、障碍排除等技术性方案，运用科学分析和理论计算方式方法贯穿运输方案设计的始终，确保方案设计科学，数据准确真实，作业实施万无一失。
（2）时间性原则：
为保证运输工期的需要，本方案的设计充分考虑了项目时间紧、设备尺寸特殊，需协调关系的单位多等特点，尽量压缩设备运输阶段的时间，用最短的时间，圆满完成运输任务。
（3）实际可操作性原则：
本着向托运方负责的精神、在路线选择、专用车辆配置、排障措施的实施、选择等工作中，开展认真细致的前期准备，对各种可能出现的风险进行科学评估，确保中标正式运输实施后的公路运输、路桥排障、护送组织作业等工作能够立即有序地展开。
（4）确保工期的原则
精心筹划组织，合理配置资源，选择可靠的盾构机运输线路。
（5）注重文明施工，加强环保原则
在盾构运输过程中，严格执行石家庄市文明施工的各项要求。在施工中贯彻“以人为本”的原则，做到文明施工、爱护环境、千方百计减少扰民，创造良好的施工、生活环境，保证职工安全健康，树立我单位的形象。
编制依据
（1）建设工程安全生产管理条例（国务院令第393号）；
（2）中华人民共和国交通部《道路运输管理办法》、《汽车货物运输规则》等的要求；
（3）中铁装备厂家提供《盾构参数表》；
（4）盾构机设备的运输条件：包括沿途道路、桥梁、涵洞、隧道、收费站等情况；
（5）陆路运输的相关承载参数；
（6）目前国内此类设备的运输装备方式和技术手段。
2、工程概况
本标段为时光街站～长城桥站和长城桥站～和平医院站盾构区间，本区间采用单线单洞盾构法施工，在长城桥东站进行一次盾构始发。盾构施工首先在长城桥站东端头右线始发，掘进至1#竖井接收，然后转场到时光街站东端头右线始发，掘进到长城桥站接收；然后盾构再转场到时光街站东端头进行时光街站～长城桥站盾构区间左线始发，掘进到长城桥站接收，盾构再转场到长城桥东端头左线始发，掘进到和平医院站接收（完成）。盾构掘进示意图如下图所示：
图盾构掘进示意图
本标段平、纵断面情况如下表所示：
表平、纵断面情况表
3、盾构运输方案
盾构运输配车计划
本标段盾构机运输配车计划如下表所示：
表盾构机设备规格及配车计划表
盾构进场运输方案
本标段所用盾构机为我单位新购买的由中铁装备设计生产的141号CTE6250复合式土压平衡盾构机，目前该盾构机现已基本建造完成，需从郑州运输至石家庄中山西路与西二环交叉处的长城桥站。
3.2.1盾构进场前准备工作
我标段盾构进场由于长城桥站施工场地的限制，现场没有太多的位置堆放盾构机，在盾构机运输进场后我单位将对盾构机机进行吊装、组装工作。
盾构机进场时施工现场必须满足以下要求：
（1）施工现场大门宽带不小于7m；
（2）到端头井位置道路必须畅通，场地清理干净；
（3）施工场地满足盾构吊装、组装要求；
（4）盾构始发基座安装加固完成，同时结构底板上安装好后配套轨道和电瓶车轨道；
（5）安装好下井楼梯；
（6）盾构井上、下照明满足夜间施工要求；
（7）盾构机吊装及组装机具准备完成；
（8）龙门吊安装完成；
（9）通信畅通；
3.2.2盾构进场时间安排
本标段计划于2014年4月15日盾构机第一次下井组装调试，计划2014年4月12日盾构机进场，根据长城桥站实际施工情况，合理安排盾构机进场时间，以达到确保2014年5月15盾构始发。
3.2.3盾构运输路线
用于本标段施工的盾构机为新购盾构机，由中铁装备公司负责运送至我标段始发地点长城桥站内。中铁隧道装备制造有限公司盾构分公司工厂位于郑州市经济技术开发区第六大街 99 号，我标段盾构机始发位置位于石家庄市中山西路与西二环交叉口长城桥站。
盾构机制造完成后需要将盾构机从郑州市经济技术开发区第六大街 99 号运输到石家庄市中山西路与西二环交叉口长城桥站。单一的运输线路无法满足此项目需求，因此必须拥有很强的综合运输能力来支持核心业务的操作，综合运输尤其是对于大型工程项目中的超重和超大设备的运输服务需要有灵活的组织、综合、全面的知识背景和强有力的协调、协作能力，经过实地探路、调查、研究分析，最终确定运输最佳线路：郑州中铁隧道装备制造有限公司盾构分公司工厂装货后出厂沿107国道北上经新乡、鹤壁、安阳、邯郸、邢台及石家庄市区道路到达指定卸货地址。
图盾构机运输线路
3.2.4综合运输工具的配置
为使超限设备安全顺利运至目的地，对参与运输的车辆工器具认真配置，依据超限设备的规格高度及道路、桥梁障碍状况，拟选用下列设备：专用半挂列车一批、皮卡工具车、丰田越野引导护送车，方木、槽钢、索具等。
3.2.5盾构进场装车加固
针对盾构机各部件装车后的捆绑加固，采取以下措施：
（1）在大件货物例如刀盘、前、中、后盾体等设备底座与车板接触面车或桥式拖梁承载面之间铺垫3到4个30cm 左右的橡皮垫，防止设备震动；
（2）在设备的中心受力点位置，使用相应的紧固器材对设备进行固定，避免设备支座发生前后窜动；
（3）利用设备的吊点，在设备前后，根据不同的设备采用紧固器材，对设备纵向和横向进行加固，避免设备纵向和横向的任何窜动；
（4）在索具与设备接触处加垫垫木、橡皮垫等，防止设备受损。
3.2.6盾构进场运输需解决处理的问题
（1）运输车组的通过性基本满足现成道路的通行要求，但实际通行难度较大。
（2）本次运输必须沿途相关部门开具超载通行证。
（3）整个运输过程由工程车开道护送。
（4）整个运输前期办理相关手续需由相关部门协调。
（5）选用合理车板和附加设施，降低运输载重和转弯。
盾构机转场运输
本标段盾构机转场运输单位为：北京华晨吊装运输有限公司，本标段盾构机共需要进行3次转场运输。
图盾构机转场示意图
3.3.1盾构运输前的准备工作
（1）道路的选择和超限证的办理：
运输前对运输路线中的路面、交通状况等进行实地探查、分析和优化，确定后将行
驶路线图报请公安局交通警察支队等部门审批，办理大型设备的超限运输手续。
（2）对参与运输车辆进行起运前的检查和保养，以确保运输过程中尽量不出现或减少机械故障的发生，检查主要包括如下内容：
①车辆燃油及油路、车辆及拖板气路、冷却水、车辆电路的检查。
②牵引车、拖车轮胎的检查和更换。
③牵引车、拖车行走系统及制动系统的检查和调试。
④车辆警示灯光、指示灯光、照明灯光的检查和更换。
（3）检查车辆证牌照情况，常用工具、应急装置是否齐备。
（4）运输时间避开交通繁忙时段，我标段盾构机转场运输都在晚上进行，以确保通行顺畅和运输安全，必要时请求公安、交通管理部门和人员帮助。
3.3.2盾构机从1#竖井转场至时光街站
长城桥站～1#竖井、右线盾构贯通吊出后，需将盾构机转场至时光街站，盾构由1#竖井转场到时光街站约1.6KM路程。盾构机大致运输线路为沿中山西路向西至时光街站，途经：西二环高架→红星路小学→最后到达中山西路与时光街交叉口的时光街站，经实地考察，此条盾构转场运输行驶线路满足盾构机运输要求。
3.3.3盾构机由长城桥站转场至时光街站路线
时光街站～长城桥站右线盾构贯通吊出后，需再将盾构机转场至时光街站东端头，盾构由长城桥站西端头井接收吊出转场回时光街站约1KM路程。盾构机大致运输路线为沿中山西路向西至时光街站东端头，途经：时光街路口→红星路小学→最后到时光街站，经实地考察，此条盾构机转场运输行驶线路满足盾构机运输要求。
3.3.4盾构转场注意事项
（1）装车及绑扎
①驾驶员服从现场工作人员统一指挥，把车辆停置在要求的合理位置装车，货物落到车板后，听到指令后方可移车。
②货物装车后，在现场内实施捆绑加固，对于薄弱部件，采用软性的绑扎带进行加固，并在车板上铺置木板或胶垫，以免设备因加固而变形或表面油漆脱落。对于重型、大型等部件，需采用紧固链、钢丝绳、葫芦等工具进行八字形绑扎。
③加固完毕后，由项目部安全员、吊装运输公司安全员和驾驶员三人确认后，车辆方可驶离装车现场。
④根据安全操作规程，遇到以下自然条件停止装车或卸车作业：
A、风大于等于4极，停止作业；
B、大雨、中雨停止作业；
C、大雾或能见度小于14米时，停止作业；
（2）运输过程中
①盾构机设备的每次运输车辆编队统一进行，每次运输中派安全人员、维护人员进行跟踪，处理运输过程中的一般事务和突发机械故障排除。
②车速根据道路情况控制在5～40km/h以内，并初行驶10km时停车检查货物绑扎情况，以便及时发现存在的绑扎带松落或货物移位等问题。
③车辆在行驶过程中应尽量匀速行驶避免紧急制动。
④车辆停车安全措施：
⑤车辆应停靠在的安全区域。
A、在车辆外2米处间隔摆放反光锥，以防止其他车辆的误入，并起到预警用。
B、将危险标志牌置于显着位置，以示警示。
C、在现场照明不好的条件下，在车辆外设置警示灯。
D、对于盾构机的超限运输，在盾构机运输前需办理超限运输通行证，必要时；应和交警、路政部门进行有效沟通，以确保盾构机的运输安全和顺利。
（3）卸货现场
①车辆到达卸货现场后，听从现场工作人员统一指挥，按要求将车辆就位，并遵守工地现场的规章制度。
②卸货过程中，听从现场指挥，确认货物吊离车板后，听到移位指令后方可移车。
4、安全保证措施
安全管理机构及框图
在盾构机运输过程中，项目部成立以项目经理任组长，党委书记、项目总工、安全总监、副经理任副组长，各部门负责人、各劳务负责人、专职安全员为主要成员的安全
领导小组，设专门的安全环保部门负责日常安全工作。
图安全管理机构及框图
盾构运输安全保证措施
由于盾构机为现代化高精设备，价格昂贵，必须在运输装卸过程中做到万无一失。为确保设备完好无损的运到指定位置，特制定本措施。
（1）参加盾构机运输的全体人员必须牢固树立安全第一的思想。
（2）盾构机运输任务有很强的专业性，盾构机运输公司应集中优秀专业技术力量，配置性能良好的车辆、数码相机、摄相机、经纬仪、水准仪、钢尺等设备，在承运前完成线路选择详查工作。尤其对路面、收费站/亭、桥梁以及可能影响车队通行处进行实地勘察、测量，做好相关记录，并根据勘察结果制定不同的排障措施。
（3）在装车前进行安全交底，并按照托要求制定最佳的装车方案和装车顺序，认
真填写安全工作命令单，请托运方有关安全技术人员进行指导，了解设备的特性，检查吊装设备是否符合安全要求，包括检查吊环、吊具、吊钩等，以及计算起吊位置，再根据设备情况行进配车、装车、捆绑，做到心中有数。
（4）工作中必须严格按照机械设备安全操作规程进行操作，严把安全关。
（5）装车时，将运输车辆的承重中心与货物的重心重合，做到均匀对称，并做好记录。装车完毕由安全捆扎组根据设备情况使用倒链、紧绳器、钢丝绳、橡胶防滑垫等工具进行合理捆绑，以防止设备在车板上滑移和通过陡坡或急刹车时设备发生移位，以保证运输途中货物的安全。并指定专人在运输中定期检查倒链松动程度，发生松动及时紧固。
（6）由于该件货物为超宽件，应安装好警示标志（警示灯、警示旗、示宽灯等），以利于车辆在途中安全行驶，并由警车护送开道押运和中铁装备公司开道组和道路排障组沿途全程护送。
（7）车辆限速要求：通过各种障碍、弯道、桥梁时<15m/h。
（8）通过特殊路段的要求：
①通过纵坡路段时，应检查车辆牵引连接部位、刹车系统、转向系统以及装载加固状态，以保证设备安全通过纵坡路段。
②通过急弯时，采用牵引车随动转向，当通过急弯道时，必须有专人进行监护。
③通过立交桥等上方空障时，必须确认高度后再通行。
④过桥时，不得换档和紧急制动。
⑤通过不平整路面时，先对路面进行清理，排除异物，再行
通行。
⑥严格服从管理部门的指挥，在指定车道上匀速行驶。
（9）停车要求：
①设备运输途中临时停车，必须选择道路坚实平整，路面宽阔，视线良好的地段停放，并设置警戒线，警示标志，并有人守护。
②夜间长时间停车时，还要对车辆进行保护性支垫。
③停车后应对设备加固状态及车辆进行检查，有问题应及时处理。
（10）设备运输途中，如遇特殊恶劣天气，如雷雨、大风（5级以上大风）、大雾等，应停驶待命，不冒风险，确保万无一失。
（11）在运输过程中，车速不能超过每小时40公里，确保货物安全；应急机动组随时待命，若遇紧急情况制定各种应急方案以应对突发情况，确保货物安全到达。
（12）盾构机安全到达目的地后，在项目部的指导下安全卸车，卸车过程中配合由项目部统一安排。
（13）参加本次设备运输全体人员保证严格遵守各项安全规章，服从技术人员指挥，确保圆满完成本次运输任务。
盾构运输安全操作规程
（1）必须持与所驾驶车辆相符的驾驶证上岗，熟知所驾驶车辆的操作性能、参数，严格遵守车辆使用说明书各项安全操作规程。
（2）拒绝违章和冒险作业，对他人违章作业要进行劝阻和制止。
（3）确保装运货物在平板车的装载位置、重心合适，捆扎牢固。
（4）车辆启动前，应检查各部件是否正常，检查机油、燃油、冷却水等是否足够。
（5）行车时精力集中，认真观察车速及行车动态，力争准确判断，及早预防。
（6）严禁酒后开车，不准开“英雄车”、“赌气车”。
（7）不准将车辆交给无驾驶证人员驾驶。
（8）不准超速行驶，强行超车、会车。
（9）不准下坡熄火，空档滑行。
（10）遵守道路交通安全法律法规其它规定，安全文明驾驶，
（11）不断进行危险和环境因素识别，并采取消减措施使其降到最低限度。发生事故时，应立即如实向有关部门和领导汇报，并采取控制措施，保护好现场，做好详细记录。
运输过程主要危害控制措施
表运输过程主要危害控制措施
5、应急预案
应急处置基本原则
（1）坚持“以人为本，科学管理的原则”，把保障人民群众的生命安全和身体健康当作首要任务。在事故未发生时充分做好预防工作；在事故发生后，立即营救受伤人员，组织撤离或采取其他措施，保护危害区域内的其他人员。
（2）坚持“统一领导，分级负责的原则”，在轨道公司和指挥部的统一领导和组织协调下，分部按照职责和权限，负责盾构机吊装吊拆事故的应急管理和应急处置工作，建立安全生产应急预案和应急机制。
（3）坚持“属地为主，逐级响应的原则”，在事故发生后，项目经理部，必须做出“第一反应”，果断迅速地采取应对措施，组织应急救援队伍。先期到达的应急救援队伍，要抓住时机，迅速有效地实施先期处置，全力控制事态发展，切断事故灾害链，防止次生、衍生和耦合事故（事件）发生；同时，应立即向上级部门报告事故情况，便于上级部门迅速对事故做出判断，决定应急响应行动。
（4）坚持“预防为主，平战结合的原则”，项目经理部、盾构机吊装吊拆专业队伍要认真贯彻落实“安全第一，预防为主，综合治理”的方针。
应急预案组织机构
5.2.1组织机构
我标段成立事故应急救援领导小组，具体如下：
组长：蒋阳春，联系电话：；
副组长：刘万友，联系电话：；
桂金本，联系电话：；
王跃春，联系电话：；
林永飞，联系电话：；
组员：工程部长：张伟，联系电话：；
安质部长：任玉生，联系电话：；
物资部长：张伟，联系电话：；
综合部长：张建武，联系电话：；
合同部长：王剑岩，联系电话：。
5.2.2职责
（1）组长职责：
①决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划；
②组织复查和评估事故可能发展的方向，预计其可能的发展方向及过程；
③与场外应急机构取得联系及对紧急情况的应对作出安排；
④在场内实施交通管制，协助场外应急机构开展服务工作；
⑤确保所有伤害者都能得到足够的重视；
⑥在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析处理。
（2）副组长职责：
①评估事故的规模和发展态势，建立应急步骤，确保员工安全和减少财产损失；
②如有必要，在救援服务机构来之前直接参与救护活动；
③安排寻找受伤者及安排非重要人员撤离到安全地带；
④设立与应急中心的通讯联络，为应急服务机构提供建议和信息。
（3）通讯联络组职责：
①确保与项目经理和外部联系畅通、内外信息反馈迅速；
②保持通讯设施和设备处于良好状态；
③负责应急过程的记录与整理及对外联络。
（4）技术支持组职责：
①提出抢险抢修及避免事故扩大的临时应急方案和措施；
②指导抢险抢修组实施应急方案和措施；
③修补实施中的应急方案和措施存在的缺陷；
④绘制事故平面图，标明重点部位，向外部救援机构提供准确的抢险救援信息资料。
（5）保卫协助组职责：
①设置事故现场警戒线、岗，维持工地内抢险救护工作正常运行；
②保持抢险救援通道的畅通，引导抢险救援人员及车辆的进入；
③协助交警部门疏导交通；
④抢险救援结束后，封闭事故现场直到收到明确解除指令。
（6）抢险抢修组职责：
①实施抢险抢修的应急方案和措施，并不断加以改进；
②寻找受害者并转移至安全地带；
③在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害；
④抢险抢修或救援结束后，直接报告项目经理并对结果进行复查和评估。
（7）后勤保障组职责：
①保障系统内各组人员必须的防护、救护用品及生活物质的供给；
②提供合格的抢险抢修或救援的物资及设备。
运输过程专项应急预案
（1）天气突变应急预案
如在运输作业期间遇天气突变，如降雨雪等情况，即使对货物进行遮盖并对车辆采取防滑措施，保证货物安全运抵指定地点。
（2）车辆故障应急预案
在运输前，通知备用车辆及维修人员待命。如在途中运输车辆出现故障，立即安排维修技术人员进行维修。如确定无法维修，及时调用备用车辆，采取紧急运输措施，保证在指定时间内运抵指定地点。
（3）道路紧急施工应急预案
项目部大件设备运输经过的陆路路线进行反复勘察，并在设备起运前一天再次确认道路情况，掌握运输路线的详细资料。尽管如此，仍难以完全避免因道路紧急开挖施工导致的通行受阻情况。遇到此类情况，现场经理应及时采取补救措施，如难度较大项目经理将亲赴现场，协调内外部资源，即使提出运输路线整改方案，在施工部门配合下在最短的时间内完成对施工道路进行整改，确保运输顺利通行。
（4）道路堵塞应急预案
在设备运输过程中遇到交通堵塞情况，服交通主管部门的协调指挥，加强交通安全意识。如遇集市或重大集会，应与贵方及时沟通，建议改变运输计划，或者寻求新的通行线路，保证顺利通过。
（5）交通事故应急预案
在运输车辆发生交通事故时，现场人员立即保护事故现场，并上报项目经理、业主及保险公司，说明情况，积极协调交警主管部门处理，必要时协调交警主管部门在做好记录的前提下“先放下后处理”。
（6）加固松动应急预案
运输过程中，因客观原因导致捆扎松动的情况下，由随从的质量监控人员及专家认真分析松动原因，重新制定切实可行的加固方案，对部件设备进行重新加固。
（7）机械故障应急预案
在工地现场装卸货时，如果作业机械或工具出现故障，立即组织维修人员抢修，如果不具备维修条件或者无法维修，调用备用机械和工具，恢复正常作业。
（8）不可抗力应急预案
在运输过程中有不可抗力的情况发生时，首先将运输设备置于相对安全的地带、妥善保管，利用一切可利用的条件将事件及动态通知业主，并按照业主的授权开展工作。如果基本的通讯条件不具备，则做好相关记录和设备保管工作，直到与业主取得联系或者不可抗力事件解除。不可抗力的影响消除后，如果不具备继续承担运输的条件，项目部将在确保设备及运输人员安全的前提下，继续实施应急运输计划。
（9）城市内道路运输应急预案
①对道路和道路上井盖进行评估，如出现窖井盖，道路（破损、破裂），应该上
报公路管理处，然后再运输过程中铺上钢板，起到保护井盖和道路下面的煤气管道、自来水管道等。
②由于道路运输条件受限，只能在过道路桥梁的时候增加液压板轴数，保护桥梁结构，过完桥梁后再进行拆除。进行拼装和拆除需要大约 30-60 分钟的时间。
起重机(单梁)安装工程 施 工 方 案 使用单位： 施工单位： 合同号： 产品型号： 生产令号： 北京北****有限公司
经与签订合同，我公司承担该工程中，起重机设备的制造、安装合同，特制订施工方案如下：一、人员组织情况： 我公司具有北京市质量技术监督局下发的《北京市起重机械安装、修理改造》资格证书。具有国家质量技术监督局下发《全国工业产品生产许可证》“通过桥式起重机QD5-20t”资格证书。为了更好的完成该项工程。我公司在制造、安装全过程前进行了周密的策划，组织制造施工、安装人员选派。多年具有较丰富经验的人员构成安装队伍，将以较高的队伍员工素质，较好较快的工作质量，安全可靠的工作保证完成此项任务。（人员上岗证另附）。 二、技术要求 承担该项工程的电动单梁起重机（台）的安装任务，其型号为 , 我公司在安装过程中将依据：国家起重机安装规范要求做好安装工作。
三、安装工艺 一）、引用标准． GB3811－83 《起重机设计规范》 GB6067－85 《起重机安全规程》 JB/T1306－94 《电动单梁起重机》 GB 10183－88 《桥（门）式起重机制造和轨道安装公差》 JBJ31－96 《起重设备安装及验收规范》 G8J232－82《电气装置安装工程施工及验收规范》 二）起吊方式 吊机起吊 三）安装过程 （一）开箱检查 起重机安装前应按照设备说明书（图纸）或随机文件对起重机机开箱检查。着重检查以下内容： 1．按装箱单清查零部件是否齐全。 2．检测外观质量，主要包括： （1）焊缝外观质量，即焊缝表面不得有飞溅、焊瘤、气孔等缺陷。 （2）面漆质量，即面漆应均匀、细致、光亮、完整、色泽一致，不得有粗糙不平、漏漆、针孔流挂等缺陷。 （3）结构件外表面不得有凹坑等缺陷。机电设备应无变形、损伤和锈蚀。钢丝绳不得有锈蚀、损伤、弯折、打环、
目录 1、编制原则依据..................................................... 错误!未定义书签。 编制原则........................................................ 错误!未定义书签。 编制依据........................................................ 错误!未定义书签。 2、工程概况......................................................... 错误!未定义书签。 3、盾构运输方案..................................................... 错误!未定义书签。 盾构运输配车计划................................................ 错误!未定义书签。 盾构进场运输方案................................................ 错误!未定义书签。 盾构进场前准备工作.......................................... 错误!未定义书签。 盾构进场时间安排............................................ 错误!未定义书签。 盾构运输路线................................................ 错误!未定义书签。 综合运输工具的配置.......................................... 错误!未定义书签。 盾构进场装车加固............................................ 错误!未定义书签。 盾构进场运输需解决处理的问题................................ 错误!未定义书签。 盾构机转场运输.................................................. 错误!未定义书签。 盾构运输前的准备工作........................................ 错误!未定义书签。 盾构机从1#竖井转场至时光街站................................ 错误!未定义书签。 盾构机由长城桥站转场至时光街站路线 .......................... 错误!未定义书签。 盾构转场注意事项............................................ 错误!未定义书签。 4、安全保证措施.................................................. 错误!未定义书签。 安全管理机构及框图.......................................... 错误!未定义书签。 盾构运输安全保证措施........................................ 错误!未定义书签。 盾构运输安全操作规程........................................ 错误!未定义书签。 运输过程主要危害控制措施.................................... 错误!未定义书签。 5、应急预案....................................................... 错误!未定义书签。 应急处置基本原则............................................ 错误!未定义书签。 应急预案组织机构............................................ 错误!未定义书签。 组织机构.................................................... 错误!未定义书签。 职责........................................................ 错误!未定义书签。 运输过程专项应急预案............................................ 错误!未定义书签。
精心整理上海长兴岛域输水管线工程盾构推进 环境监测 技术方案
目录 一工程概况 二盾构推进对周边环境影响程度的分析和估计三监测施工的依据 四监测内容
上海长兴岛域输水管线工程盾构推进环境监测技术方案 前言 科学技术的发展与试验技术的发展息息相关。历史上一些科学技术的重大突破都得益于试验测试技术。因此，试验测试技术是认识客观事物最直接、最有效的方法，也是解决疑难问题的必要手段，试验测试对保证工程质量、促进科学的发展具有越来越重要的地位和作用。测量技术在土建工程中同样占有重要地位，它在各类工程建筑，尤其是在地下工程中已成为一个不可或缺的组成部分。随着科学技术的发展，测量的地位更显关键和重要。早期地下工程的建设完全 工作井相连。 输水管线总长约10563.305m，其中东线长5280.993m，西线长5282.312m。全线最小平曲线半径为R＝450m；最大纵坡为8.9‰。具体详见下表。
施工工序，第一台盾构自原水过江管工作井始发推进（东线）至中间盾构工作井进洞后盾构主机解体调头，继续西线隧道推进施工。第二台盾构自中间盾构工作井始发推进（东线）至水库出水输水闸井进洞后盾构转场回中间盾构工作井，继续进行西线隧道推进施工。总体筹划详见下图： 二盾构推进对周边环境影响程度的分析和估算 因很复杂，其中隧道线形、盾构形状、外径、埋深等设计条件和土的强度、变形特征、地下水位分 V l S （x ）i Z －地面至隧道中心深度。 φ－土的内摩擦角。 在已知盾构穿越的土层性质、覆土深度、隧道直径及施工方法后，即可事先估算盾构施工可能引起的地面沉降量，同时可及时地采取措施把影响控制在允许范围内。在推进过程中根据盾构性能及监测数据及时调整施工参数，控制变形量，确保周边环境的绝对安全，实现信息化施工。 三监测施工的依据 3.1技术依据 1) 上海长兴岛域输水管道工程技术标卷（甲方提供）
第一章编制依据 1、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建施工项目招标文件、招标图纸、地质勘查报告、补遗书及投标文件。 2、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建工程承包合同。 3、广州市轨道交通六号线盾构7标段补充地质勘测资料、管线调查及现场调查资料。 4、广州市轨道交通六号线盾构7标段施工设计图纸。 5、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定。 6、我公司在广州地铁建设中的成功的施工经验和研究成果及现有的施工管理水平、技术水平、科研水平、机械设备能力。 第二章工程概况 一、始发端头工程地质、水文概况 ㈠工程地质 根据《广州市轨道交通线网岩土工程勘察总体技术要求》的地铁沿线岩土分层系统和沿线岩土层的成因类型和性质、风化状态等，本基坑内各岩土分层及其特征如下： <1>人工填土层（Q4ml） 主要为杂填土和素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粉质粘土、中粗砂、碎石等，杂填土则含有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实～欠压实，稍湿～湿。本层标贯击数6～18击，平均击数11击。 <4-2>河湖相沉积土层（Q3+4al） 呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，流塑状，局部夹薄层细砂。标贯实测击数1～2击，平均击数为1.5击。 <5H-2>硬塑～坚硬状花岗岩残积土层 黄褐色、红褐色、灰白色、灰褐色、黑褐色等色，组织结构已全部破坏，矿物成分除石英外大部分已风化成土状，较多细片状黑云母，以粉粘粒为主，含较多中粗砂、砾石。残积土遇水易软化崩解。主要为砾质粘性土、砂质粘性土、粘性土，呈硬塑～坚硬状。
桥式起重机安装施工方案 一、基本内容 1、起重机型号LH10T-22.5 型，起重量10 吨，跨度22.5 米，起升高度9 米，地面（空中）操纵工作制度A（级）。 2、轨道型号38型，轨道长度22.5 米， 3、安全滑触线DHC型68米。 二、安装施工人员 1、电工 1 人，电焊工 2 人，安装维修工4 人，共7 人，预计工期为10 天完工。 机具设备统计:
三、资质证书 安装公司持有技术监督局颁发的起重机械安装资格许可证。四、起重机安装准备工作 起重机在安装前，经组织施工人员认真制定出安装施工方案及安全规程制度。 五、施工期间基本要求 1、起重机在安装部分在高空作业，在施工前技术人员详细介绍安装及其要领，和有关指挥信号。 2、在施工期间，起重机下严禁站人或通过，与施工无关的人员不准入施工现场。 3、施工工人进入现场同，必须按有关安全规定佩带安全用品（安全帽、安全带、绝缘鞋等）。 4、在施工现场使用的氧气瓶、乙瓶、必须保证立放，并固定好，间距＞5m。 5、为了施工的工作安全正常，在施工中上下拉件时，要认真检查捆绑得是否牢固。 6、在施工前要认直看现场，排除障碍物，并在施工周边设置明
显而易的施工标志。 六、轨道安装步骤 1、将轨道中心线与承轨梁上的中心线对正，并再次测量跨度保证符合要求。 2、将符合跨度要求的轨道用压板进行压紧与紧固。 3、再次检查并调整轨道，保证跨度的准确，并同时保证轨道接头间隙＞2mm；接头高低差与错位＜1mm；二根轨道在同一截面的高低差＜10mm；二根轨道的接头相错距离＞200mm，确认无误后，再次紧固。 4、在轨道两端分别设置大车轩挡。 5、轨道安装完毕应达到以下要求： 轨道实际中心线对吊车梁中心线位置偏差不应超过10毫米。 轨道实际中心线对安装基准线的位置偏差不应超过3毫米；桥式起重机和装卸桥的轨道不应超过5毫米。 轨距偏差:轨道的水平偏差和接头尺寸要求应符合有关国家标准。 螺栓连接要有防松动装置，禁止使用过长螺栓。 七、铺设安全滑触线 铺设安全滑触线，以轨道为基准，取垂直平面和水平平面二个平面确公平滑触线的位置，并保证安全滑触线以中心线的偏离值均不大于5mm；且滑触线本身位置不偏斜、不扭曲，各接头的螺钉不得有
目录 1、编制原则依据 (1) 1.1编制原则 (1) 1.2编制依据 (2) 2、工程概况 (2) 3、盾构运输方案 (3) 3.1盾构运输配车计划 (3) 3.2盾构进场运输方案 (4) 3.2.1盾构进场前准备工作 (4) 3.2.2盾构进场时间安排 (4) 3.2.3盾构运输路线 (4) 3.2.4综合运输工具的配置 (5) 3.2.5盾构进场装车加固 (5) 3.2.6盾构进场运输需解决处理的问题 (6) 3.3盾构机转场运输 (6) 3.3.1盾构运输前的准备工作 (6) 3.3.2盾构机从1#竖井转场至时光街站 (7) 3.3.3盾构机由长城桥站转场至时光街站路线 (7) 3.3.4盾构转场注意事项 (7) 4、安全保证措施 (8) 4.1安全管理机构及框图 (8) 4.2盾构运输安全保证措施 (9) 4.3盾构运输安全操作规程 (11) 4.4运输过程主要危害控制措施 (11) 5、应急预案 (12) 5.1应急处置基本原则 (12) 5.2应急预案组织机构 (12) 5.2.1组织机构 (12) 5.2.2职责 (13) 5.3运输过程专项应急预案 (14)
时光街站～长城桥站～和平医院站盾构区间 盾构运输方案 1、编制原则依据 1.1编制原则 （1）安全可靠性原则： 本次承运的设备特别超宽、超重，存在复杂路段，公路运输必须安全无误一次成功。从得到运输信息之日起，全体员工深刻意识到本次运输的特殊性和重要性，各环节相关技术人员共同协商研究，对运输车辆配置、捆绑加固、路桥通行、障碍排除等技术性方案，运用科学分析和理论计算方式方法贯穿运输方案设计的始终，确保方案设计科学，数据准确真实，作业实施万无一失。 （2）时间性原则： 为保证运输工期的需要，本方案的设计充分考虑了项目时间紧、设备尺寸特殊，需协调关系的单位多等特点，尽量压缩设备运输阶段的时间，用最短的时间，圆满完成运输任务。 （3）实际可操作性原则： 本着向托运方负责的精神、在路线选择、专用车辆配置、排障措施的实施、选择等工作中，开展认真细致的前期准备，对各种可能出现的风险进行科学评估，确保中标正式运输实施后的公路运输、路桥排障、护送组织作业等工作能够立即有序地展开。 （4）确保工期的原则 精心筹划组织，合理配置资源，选择可靠的盾构机运输线路。 （5）注重文明施工，加强环保原则 在盾构运输过程中，严格执行石家庄市文明施工的各项要求。在施工中贯彻“以人为本”的原则，做到文明施工、爱护环境、千方百计减少扰民，创造良好的施工、生活环境，保证职工安全健康，树立我单位的形象。
盾构机下井吊装施工方案 1 盾构进场前的准备工作 1.1场地准备工作 盾构井周边清除吊装时的障碍，吊装场地平整。 1.2 风、水、电准备 (1)供风方案 压缩空气用于风动工具，用风采用移动式电动空压机v-0.6/7（3KW）。 (2)供水方案 根据盾构机的技术参数可知，水用于盾构机的冷却系统、注浆系统等，工地提供Ф80的水管。能够满足盾构调试。 (3)供电方案 根据盾构施工的生产、生活用电情况，在龙虎塘站东侧安装两台630+500kV A 的箱式变压器，满足除盾构机以外的其他用电需求；两台盾构机配备两台10KV、容量2000KV A的施工用电。 1.3加工件准备 始发架、反力架和门架的准备，根据施工方案完成上述设施的吊装下井作业。 连接桥支撑架的准备和加工：连接桥支撑点，放在专用的行走支撑架。 加工轨枕，用于车站内后配套台车轨道和运输车轨道的铺设。 1.4 其它工作 安装楼梯：在车站始发井出入口内安装扶梯和护栏，充电区域的修建。 2 始发托架的铺设 在盾构始发前须将盾构机基座事先铺设固定在始发井内，基座的中线与盾构隧道的中线须重合，基座吊装放置在始发井，微调基座位置，使之中线与隧道中线重合，待重合后将基座焊接固定在盾构始发井的预埋件上。 3 轨道铺设 根据技术交底对站台内的电瓶车轨道和台车轨道进行铺设，轨道铺设过程中应符合以下要求： （1）轨道的安装应符合设计要求，钢轨应不变形、无硬弯、无断裂现象。
（2）道轨、轨枕及附件的型号、规格及材质，应符合相关要求，数量齐备。（3）台车轨道对中距离为2180mm,电瓶车轨道对中距离为980mm。 粒度大小应均匀一致，材质是坚硬的碎石或卵石，不应混有软岩、泥土或杂物。（4）轨道铺设应牢固稳定可靠。 4盾构机吊装工序 针对基坑尺寸及现场实际情况，现场盾构机组装一次进行，先下放组装6、5、4、3、2、1号台车、主机等部件，待盾构连接成型后，满足盾构机整体施工。盾构机吊组装工序如下图所示： 图5-1盾构机吊装工序图 5 台车和设备桥下井 台车依次下井时，用4根钢丝绳与台车的四个吊耳连接，起吊台车时应该试吊，保证绝对安全才可以起吊。起吊后保持台车平稳，指挥司索工指挥履带吊司机进行转臂、趴臂动作，将台车移动到井口上方，履带吊缓慢落钩，将台车吊装就位，安装皮带架和风管后用电瓶车拉到井内相应位置，当台车与钢轨接触后用电瓶车把它后移到适当的位置，用防滑楔楔住。先把第6号台车吊下井，接着把第5号台车吊下井并用电瓶车后移到6号台车的位置，依次将4、3、2、1号台吊装下井拉到合适位置，并用销子联接好，台车到位后安装台车连接板和管线。其中设备桥长度较长，须用履带吊车副钩进行抬吊倾斜一定角度才能下井，下放到轨道上焊接前部支撑后拉至站台内。台车在下井过程中用揽风绳控制方向，防止台车与车站结构发生碰撞。下井过程如图5-2所示。
１、工程概况： 中以溴化物工程由中国寰球工程公司总承包，我公司承包的工程中有起重机械设备1台，循环水工段电动单梁桥式起重机（起重量2吨，跨度6米，），为保证工程的质量，特编制本方案指导施工。 ２、编制依据： 2.1《起重设备安装工程施工及验收规》GB50278-98 2.2 《化工机器安装工程施工及验收规》（通用规定）HGJ203-83 2.3《化工工程建设起重施工规》 HGJ201-83 2.4 三聚氰胺工程施工图 2.5 设备随机资料说明书 ３、安装准备工作： 3.1 设备开箱检验： 设备到货后，由施工单位根据现场实际情况提出开箱计划，然后建设单位、施工单位和厂家三方共同开箱，按照《化工建设项目进口设备、材料检验大纲》HG20234－93验收，并作好检验、接收台帐和保管工作。 3.2 安装工艺流程图：
3．3 验收基础： 3．3．1 轨道梁基础达到设计强度,外观检查不得有裂缝、蜂窝、空洞、露筋等缺陷 3．3．2 轨道梁的纵横向中心线、标高基准线及相应的轴线应标出，且标高应有具体的数值。 3．3．3 轨道梁的验收偏差必须满足下列要求： ①、轨道梁上预留螺栓孔位置偏差均应≤5mm，螺栓孔直径 应比螺栓孔直径大2~3 mm； ②、轨道梁中心线对设计定位轴线的位置偏差≤5mm； ③、找平层顶面必须找平压光，不得有石子外露和凹凸不平 现象，不得采用在表面另铺水泥砂浆的方法抹平； ④、螺栓处400 mm宽度围顶面不水平度≤2mm，任意6米长度 各螺栓处的顶面标高差≤±3mm； 4、设备安装： 4．1 轨道安装： 4．1．1 轨道铺设前,应进行检查,合格后方得铺设。 4．1．2 吊装轨道前，应确定轨道的安装基准线；轨道的安装基准线即是吊车梁的安装基准线。 4．1．3 轨道实际中线对安装基准线的位置偏差不应超过5毫米。4．1．4 轨道顶面相对于理论高度的极限偏差≤±5mm；两根轨道的高度差最大为10毫米，沿长度方向在垂直平面的弯曲，每2米测量长度不得大于2毫米。
南京地铁TA05标盾构后配套设备配置方案 一、工程概况： 南京地铁一号线南延线工程TA05标南京南站站～岔路口站区间。右线长度为2060.2米，左线长度为2060.2米,左右线全长约4120.4米单线延米，管片内径：φ5.5m；管片厚度0.35m。管片宽度：1.2 m；采用3+2+1结构。本标段施工总工期14个月 二、盾构施工方法及施工安排： 2、南京地铁一号线南延线TA05： 南京TA05标上报设备配置计划采用2台盾构机4列列车的施工方法。首台盾构机于2007年11月交货，次台盾构机于2007年12月交货。盾构机的始发由原定的南京南站改为岔路口站下井始发。1号盾构机于2008年6月15日从岔路口站北端头井始发，于2009年9月1日到达南京南站，2号盾构机于2008年7月15日从岔路口站北端头井始发，于2009年10月1日到达南京南站。《岔路口站TA05标施工场地平面布置图》见附件； 三、盾构机后配套配置方案： 南京地铁TA05标于2007年8月20日上报《南京地铁TA05标机械设备配备申请》见附件； 在地铁施工中盾构机的合理配置为1台盾构机2列列车。这种的施工配置，盾构机施工不等待后配套运输设备。《盾构机施工用时表》见后。机械管理部于2007年9月9日—9月12日,对南京地铁一号线南延线TA05进行了设备前期调研。车站的结构为上翻梁的结构，无法实现2台盾构机
3列列车的配置。我们认为该区间地质较为复杂,盾构机掘进速度较慢、前期施工人员、设备等都需要磨合期。所以我部认为前期应采用2台盾构2列列车配置方案（即单台盾构单列列车）。以后视工程的施工情况酌情考虑增加后配套设备。对于南京地铁后配套设备配置意见如下： 1、因南京地铁TA05标段现场狭窄、业主不同意顶板弃土等原因。龙门吊的布置方式与TA04标不同，所以龙门吊只能顺线路方向布置，结构外弃土方式。其龙门吊的布置方式及跨度与TA04标有所不同。对于该项目应招标采购2台45T龙门吊需用资金：390万元； 2、隧道内运输设备：岔路口车站施工场地本身很狭小（长186米、宽40米），同时06标上海机施盾构也变更在岔路口站始发。两家盾构施工单位在同一车站始发就很拥挤，对于后配套设备的结构尺寸要求有所限制。通过业主协调，我单位可以占用车站底板100米，占用车站地面120米。如果配置10立方矿车，单列机车就过长，车站地板占用的长度就需要120米，这样上海机施与我单位在出碴时就会发生冲突影响施工。因此，需配置2台45T电瓶车；8台18立方矿车；3台砂浆运输车；4台管片运输车；总需用资金：415.2万元。 3、砼搅拌站：考虑南京TA05标左右线同时掘进对于砂浆的需用量较大，应招标采购1套砼搅拌站：需用资金：30万元。 4、国家规定的小型机械定型产品，采用国内询价采购或TA04标调拔。如：高压控制柜、冷却水塔、充电机、集装箱、多级水泵等； 5、装载机、通风机、空压机等通用设备采用处内调拨和市场租用
地铁盾构法隧道施工技 术方案 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
地铁盾构法隧道施工技术方案
地铁盾构法隧道施工技术方案 1.施工流程图 1.1盾构法隧道施工流程图 图1盾构隧道施工流程图 1.2盾构始发流程图 图2 始发流程 图 2.盾构机下井 盾构机从盾构工作井吊入，每台盾构机本身自重约200t ，分解为 5 块，最大块重约60t 。综合考虑吊机的起吊 能力和工作半径，安排1 台200t 和一台40t 汽车吊机进行吊入任务。盾构机下井拼装顺序见图3。 图3盾构机下井拼装示意图 在吊入盾构机之前，依次完成以下几项工作： 1.将测量控制点从地面引到井下底板上； 2.铺设后续台车轨道； 3.依次吊入后续台车并安放在轨道上； 4.安装始发推进反力架，盾构管片反力架示意图见图4； 5.安装盾构机始发托架，盾构始发托架示意图见图5。 图4盾构管片反力架示意图 掘进
图5 盾构始发托架示意图 3.盾构机安装调试 3.1盾构机的安装主要工作 1.盾构机各组成块的连接； 2.盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。 3.盾构机内管片安装器、螺旋输送器、保园器的安装； 4.台车顶部皮带机及风道管的连接； 5.刀盘上各种刀具的安装。 3.2盾构机的检测调试主要内容 1.刀盘转动情况：转速、正反转； 2.刀盘上刀具：安装牢固性、超挖刀伸缩； 3.铰接千斤顶的工作情况：左、右伸缩； 4.推进千斤顶的工作情况：伸长和收缩； 5.管片安装器：转动、平移、伸缩； 6.保园器：平移、伸缩； 7.油泵及油压管路； 8.润滑系统； 9.冷却系统； 10.过滤装置； 11.配电系统； 12.操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。 盾构机在完成了上述各项目的检测和调试后（具体应遵照盾构机制造厂家提供的操作手册进行），即可判定该盾构机已具备工作能力。 4.盾构进洞 1.盾构进洞前50 环进行贯通测量，以确定盾构机的实际位置和姿态。此后的掘进不允许有大的偏差发生，逐渐按偏差方位调整盾构机姿态和位置，满足盾构进洞尺寸要求。这一调整应在盾构刀盘进入洞前加固土前完成，以避免盾构进洞发生意外。
中国中铁一局集团有限公司 沈阳地铁二号线第九合同段项目部盾构机吊装、组装方案 目录 目录 0 1、编制依据及原则 (1) 1.1编制依据 (1) 1.2编制原则 (1) 2、工程概况 (1) 2.1区间工程简介和工程设计概况 (1) 2.2工程地质条件 (2) 2.3工程目标 (2) 3、盾构机的吊装 (2) 3.1盾构各组成部件主要技术参数 (3) 3.2吊装顺序 (6) 3.3吊装过程 (7) 3.4盾构吊装下井 (7) 3.5盾构机吊装技术保证措施 (7) 3.6盾构机吊装安全保证措施 (8) 4、突发事件应急预案 (9) 4.1应急指挥机构 (9) 4.2装备和通讯联系方式 (11) 4.3救援队伍的组成和配置 (11) 4.4突发事件处置 (12)
1、编制依据及原则 1.1编制依据 1.1.1沈阳地铁二号线一期工程9标盾构区间（青年公园站～工业展览 馆站）招标文件； 1.1.2沈阳地铁二号线一期工程9标盾构区间（青年公园站～工业展览 馆站）投标文件； 1.1.3沈阳地铁二号线一期工程9标盾构隧道（青年公园站～工业展览 馆站）施工图及工程量清单； 1.1.4沈阳市地铁2号线青年公园站设计图纸及设计说明； 1.2编制原则 1.2.1严格执行基本建设程序，认真贯彻国家和沈阳市关于地铁建设方面的有关方针、政策和规定； 1.2.2严格遵守合同规定的关键竣工日期及整项工程的竣工交付日期； 1.2.3按照轻重缓急，合理安排施工部署，考虑到吊装各阶段、各工特点、重点和难点，有效地做到各阶段吊装的有机衔接，既要突出重点，又要兼顾一般； 2、工程概况 2.1区间工程简介和工程设计概况 本区间设计起点里程为K11＋130.4，设计终点里程为K12＋246.917，区间长度为右线1116.517m，左线1122.399m，其中左K12＋242.58，右K12＋236.656，长链5.882m。区间隧道为单洞单线圆形断面，盾构法施工，
门式起重机安装施工方案 一、工程概况 兹有受业 主委托定 于年月日起对起重机械厂生产的如下型号规格的起重机械设备进行安装与调试，安装地点 为 附：待安装起重机械设备一览表 序号起重机械名称型号规格起升高度单台自重数量 1 2 3 4 5 二、工程内容 1.起重机轨道安装 2.桥架装置安装 3.电器装置安装 4.辅助设备安装 5.起重机调试 6.安装验收 三、劳动力组织(人员分工) 序号工种姓名操作证号主要职责 1 起重机安装现场负责 2 起重机安装安装工兼检验员 3 起重机安装安装工兼安全员 4 起重机安装安装工 四、施工机其设备和测试器具 主要施工设备主要检测仪器 序号设备名称数量序号仪器名称数量 1 t汽车吊 1台 1 DS3水准仪 1台 2 5t卷扬机 1台 2 500V兆欧表 1台 3 2t手拉葫芦 2台 3 万用电表 1台 4 O．5t单片滑轮 1只 4 50m钢卷尺 1把 5 20t千斤顶 2只 5 1m钢直尺 1把 6 交流电焊机 2台 6 100mm塞尺 1把 7 气割设备 2套 7 框式水平仪 1台 8 砂轮切割机 1台 8 0-200游标卡尺 1把 9 角向磨光机 2台 9 0-200N弹簧秤 1把 10 安全带 4副 10 手虎钳 1把
五、工艺流程 设备开箱检查一建筑构件部分的检查一安装轨道一滑触线安装一 吊装一组装通用桥式起重机一起重机电气及附件安装起重机试运转 一自检一竣工交检 六、工艺步序 (一)设备开箱检查 由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。 1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。 2.根据装箱清单所列零部件规格型号、数量逐一清点货物。 3.检查各部件是否完好无损，有无人为因素的变形损伤。 4.验收结束后，认真填写开箱验收记录，并共同签字。 5.将验收后的设备妥善保管。 (二)建筑构件部分的检查 根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。 1.承轨梁顶面标高。 2.承轨梁中心位置及两侧承轨梁中心距。 3.承轨梁已预留孔及预埋螺栓时中心线的偏离。 (三)安装轨道 1.放线：根据起重机轨距在承轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线，以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。 2.调整标高：根据所测标高，添加所需的垫板。 3.轨道上位：用手拉葫芦分别将调直的轨道吊装到承轨梁上，吊放在所需位置，把轨道底面用20mm左右厚度的木板垫起来，以便放置钢垫板和防震垫片。 4.轨道找正、定位、紧固：将安装轨道用的一切材料及工具如螺栓组、轨道压板等吊到承轨梁上，并组对好，以防掉下伤人。钢垫和防震垫板垫好后，将轨道下的木板抽出，然后用鱼尾板把轨道连成一体，其轨道接头间隙不应大于 2mm左右，两侧轨道接头错开，且错开距离不得等于轮距，接头左、右、上三面偏移均应小于1mm，根据中心线大体找成一根直线，用轨道压板等把轨道初步固定，最后进行全面找正，符合要求后把螺栓全部紧固。 5.轨距测量：使用弹簧秤对钢著尺施以150N拉力测量轨距，且每根轨道至少测量三点。轨道跨度极限偏差值L3S应符合：S≤10m，△S=±3mm；s>10m， △S=[3+0.25(S-10)]mm，且最大值不超过±15mm。 6.在轨道总长度内，侧向极限偏差为±10mm；轨道顶面相对于理论高度的极限偏差为±10mm；两根轨道的高度差最大±10mm；轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。 7.轨道要可靠接地，其接地电阻小于4欧姆。 (四)滑触线安装 1.按照安全滑触线产品要求，先安装固定支架。 2.将每根滑触线用吊杆螺栓定位。 3.滑触线组装，组装时调整与轨道在水平、垂直两个方向的平行度，不应
盾构机运输方案
时光街站?长城桥站?和平医院站盾构区间 盾构运输方案 1、编制原则依据 编制原则 (1)安全可靠性原则： 本次承运的设备特别超宽、超重，存在复杂路段，公路运输必须安全无误一次成功。从得到运输信息之口起，全体员工深刻意识到本次运输的特殊性和重要性，各环节相关技术人员共同协商研究，对运输车辆配置、捆绑加固、路桥通行、障碍排除等技术性方案，运用科学分析和理论计算方式方法贯穿运输方案设计的始终，确保方案设计科学，数据准确真实，作业实施万无一失。 (2)时间性原则： 为保证运输工期的需要，本方案的设计充分考虑了项目时间紧、设备尺寸特殊，需协调关系的单位多等特点，尽量压缩设备运输阶段的时间，用最短的时间，圆满完成运输任务。 (3)实际可操作性原则： 本着向托运方负责的精神、在路线选择、专用车辆配置、排障措施的实施、选择等工作中，开展认真细致的前期准备，对各种可能出现的风险进行科学评估，确保中标正式运输实施后的公路运输、路桥排障、护送组织作业等工作能够立即有序地展开。 (4)确保工期的原则 精心筹划组织，合理配置资源，选择可靠的盾构机运输线路。 (5)注重文明施工，加强环保原则 在盾构运输过程中，严格执行石家庄市文明施工的各项要求。在施工中贯彻“以人为本”的原则，做到文明施工、爱护环境、千方百计减少扰民，创造良好的施工、生活环境，保证职工安全健康，树立我单位的形象。 编制依据 （1）建设工程安全生产管理条例（国务院令第393号）； （2）中华人民共和国交通部《道路运输管理办法》、《汽车货物运输规则》等的要求；
（3）中铁装备厂家提供《盾构参数表》； （4）盾构机设备的运输条件：包括沿途道路、桥梁、涵洞、隧道、收费站等情况； （5）陆路运输的相关承载参数； （6）目前国内此类设备的运输装备方式和技术手段。 2、工程概况 本标段为时光街站?长城桥站和长城桥站?和平医院站盾构区间，本区间采用单线单洞盾构法施工，在长城桥东站进行一次盾构始发。盾构施工首先在长城桥站东端头右线始发，掘进至1#竖井接收，然后转场到时光街站东端头右线始发，掘进到长城桥站接收；然后盾构再转场到时光街站东端头进行时光街站?长城桥站盾构区间左线始发，掘进到长城桥站接收，盾构再转场到长城桥东端头左线始发，掘进到和平医院站接收（完成）。盾构掘进示意图如下图所示： 图盾构掘进示意图 本标段平、纵断面情况如下表所示： 表平、纵断面情况表
盾构隧道专项施工技术方案 1 施工准备 1组织结构 本工程按项目法组织施工，成立“中铁四局集团有限公司xx市轨道1号线土建施工13标项目经理部”，项目部下设盾构施工架子队，项目部组织机构见图5-1。 图5-1组织机构图 2技术准备 项目部提前完成图纸会审以及设计交底工作，编制施工方案并按程序报审；提前组织对作业人员的交底和培训；完成盾构始发前导线点布设和测量工作。 3现场准备 （1）完成场地临时建设，满足正常生产生活要求，施工用水由业主提供1个DN100给水管接口，施工用电由业主提供2台630KV
变压器和2台高压柜。 （2）根据三局移交场地，对施工场地进行平整、硬化，完成盾构进场的便道施工。 （3）组织人员、材料、设备按期进场。 4盾构始发场地平面布置 盾构始发场地布置在结构顶板施工完成回填后，渣土坑、充电池设置在顶板上，车站顶板主要用于存放管片、泡沫、油脂等其他材料，钢轨、轨枕放入车站底板，场地北侧用作存放管片及临建。 井口设置2台45吨龙门吊，每台龙门吊各自负责一台盾构机的管片、渣土、钢轨、轨枕及其他器材的垂直运输。 场地设置砂浆拌合站负责管片背后同步注浆砂浆，详见见附图2。 2 工艺流程 本区间隧道工程主要分项工程为：端头井加固、盾构进场、下井及组装，盾构始发、到达土体加固、盾构掘进、隧道防水等。本标段区间隧道采用2台中铁装备CTE6250土压平衡式盾构机进行隧道掘进，左右线均是从C站始发，B过站，A接受，之后解体吊装出场。 管片采用钢筋混凝土管片，由业主指定的第三方制作，项目部做好管片质量的过程监督及进场验收，盾构施工流程见下图5-2所示。
图5-2 盾构施工流程图 3 盾构机始发及试掘进 盾构始发流程见下图5-3所示。 始发端地层加固 洞门混凝土凿除 安装始发基座 盾构机组装、空载调试 安装反力架、洞口密封装置 安装负环管片与盾构机负载调试 盾尾通过洞口密封后进行注浆回填 盾构掘进与管片安装 图5-3 盾构始发流程图 3.1 端头井外土体加固
第一章工程概况 一、工程概况： 富森-领峰项目景观工程位于广西防城港市,北侧、东侧、西侧均为规划路。规划总用地面积40849.3平方米。该项目首层景观大部分在地下车库顶板上。本工程B区绿化部分的乔木种植，主要在泳池周边以及B区入口等部位。乔木具有树身高大，树冠广阔等特点，在B区种植时，因架空高度等影响，人力无法将其搬运至种植槽，需采用汽车起重机吊运。本工程中采用16吨汽车吊一台。 二、编制依据 表1-2 编制依据 条件 各树种及乔木灌木等准备就绪。各种植槽的种植土均已回填，并满足树木种植要求。树木种植坑均已挖至树木覆土要求，经检验满足汽车吊吊运条件。 第二章施工部署 一、技术准备 1、熟悉图纸，了解设计意图，编制施工进度计划。 2、考察施工现场，确定汽车起重机的部署位置。 3、完成施工技术方案及安全技术的交底工作。 二、施工准备 1、汽车式起重机 （1）根据现场实际需要，配置16吨汽车吊一辆。 （2）人员准备：汽车吊配置相应信号工和司索工。
（3）施工机械使用前的准备：a 起重机进场前，必须向项目部提供起重机的出厂检测报告、年检 报告、产品说明书。b 起重机司机、信号工、司索工必须持证上岗，身体健康。C 起重机 租赁公司与项目部签订租赁合同和安全生产协议书。 2、地下车库顶板承载汽车吊荷载验算 （1）16吨汽车吊自重为19吨，最大起吊自重为22吨，满足地下车库板面最大负荷30吨的要 求。（参见编号：012号工作联系单） （2）根据设计院提出的地下车库顶板单位面积承受的最大均布荷载3.2吨，而汽车吊四个支脚的 最大集中荷载为5.5吨（见图一），在四个支脚下部铺设大于1.72㎡以上的枕木垫板方可将此集中力均匀分布于地下车库顶板。故本工程对汽车吊四个支脚下部铺设2㎡以上的枕木垫板（见图二）。 图一 汽车吊在吊物起重时 02 121=+++=∑P P F F F 0322112=++=∑L F L F COS L P M X X α 又因：T P 5.91=，T P 5.12=； 21F F =，大小相等，方向相反；与；X X F F m L L 21326==οο7845≤≤α。 故四个支脚的最大集中荷载为T F 5.5max 1=
盾构隧道施工方法及技术措施 § 1端头加固 1.1 端头加固概述 盾构进出洞门外土体为软弱含水的土层，盾构机在进出洞时，工作面将处于开放状态，这种开放状态将持续较长时间。若不提前加固处理，地下水、涌水等就会进入工作井，就会导致软弱地层不稳定，严重情况下会引起洞门塌方。为确保施工安全及盾构机顺利始发及出洞，必须对洞门外土体进行加固处理。 本标段盾构始发及到达共有4个端头需要加固，具体加固方法见表8-1-1 1.1.1加固的原则 （1）根据隧道埋深及盾构隧道穿越地层情况，确定加固方法和范围。 （2）在充分考虑洞门破除时间和方法的基础上，选择合适的加固方法和范围, 确保洞门破除和盾构机进、出洞的安全。 1.1.2加固要求 根据始发及到达端头地层性质及地面条件，选择加固方法，加固后的土体应有良 好的自立性，密封性、均质性，采用搅拌桩加固的土体无侧限抗压强度不小于0.8MPa, 8 渗透系数k < 1 x 10- cm/sec。 （2）渗透系数v 1.0 x 10-5cm/s。 1.2 端头的施工 1.2.1施工原理 旋喷法施工是利用钻机把带有特殊喷嘴的注浆管钻进至土层的预定位置后，用高压脉冲泵，将水泥浆液通过钻杆下端的喷射装置，向四周以高速水平喷入土体，借助流体的冲击力切
削土层，使喷流射程内土体遭受破坏，与此同时钻杆一面以一定的速度旋转，一面低速徐徐提升，使土体与水泥浆充分搅拌混合，胶结硬化后即在地基中形成直径比较均匀，具有一定强度的桩体，从而使地层得到加固。 1.2.2机械设备 旋喷法施工主要机具设备包括：高压泵、泥浆泵、钻机、浆液搅拌器、空压机、旋喷管和高压胶管等；辅助设备包括操纵控制系统、高压管路系统、材料储存系统以及各种管材、阀门、接头安全设施等。浆液搅拌采用污水泵自循环式的搅拌罐，钻机采用XY-100型振动钻机，空压机采用SA-5150W空压机，参数为20mVmin。 1.2.3材料要求 旋喷使用的水泥应采用新鲜无结块42.5R普通硅酸盐水泥，浆液水灰比为1:1。稠度要适合，水泥掺入量250kg/m,粘土粉50kg/m,为消除离析，加入0.9 %的碱。浆液宜在旋喷前lh以内配制，使用时滤去〉0.5mm的颗粒，以免堵塞管路和喷嘴。 1.3 端头地层加固施工工艺 1.3.1三轴搅拌桩施工工序 ①定位 三轴搅拌机开行到指定桩位，对中。当地面起伏不平，应注意调整机架的垂直度；搅拌桩的桩位偏差不得大于50mm垂直度不得大于1.5%。 ②制备水泥浆 在搅拌机定位的同时即开始按设计确定的配合比拌制水泥浆，水泥浆的搅拌采用二次搅拌方式，灰浆拌和时间不少于2mi n，保证拌和均匀，不发生沉淀，放置水泥浆的时间不超过2个小时，搅拌好的水泥浆须在一个小时内用完。外渗剂可根据工程需要选用具有早强、缓凝、减水、节省水泥等性能的材料，为增强流动性可掺入水泥重量0.20%?0.25%的木质磺酸钙，1%勺硫酸钠和2%勺石膏，但应避免污染环境。 ③预搅下沉 检查无误后开动搅拌机，以正循环方式钻进，为避免搅拌过程中喷浆口的堵塞，边喷射水泥浆边搅拌下沉，下沉速度控制在0.8m/min。 ④喷浆搅拌提升 为保证水泥搅拌桩桩端、桩顶及桩身质量，第一次提钻喷浆时应在桩底部停留30 秒，进行磨桩端，然后以反循环方式提升，余浆上提过程中全部喷入桩体，且在桩顶部位进行磨桩头，停留时间为30s，提升速度要保持均匀，控制在0.5m/min。
目录 一、编制说明 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工程序 (2) 五、施工技术要求 (2) 六、施工资料配置 (6) 七、质量控制措施 (7) 八、安全技术措施 (7)
一、编制说明 本方案仅适用于上海孚宝港务有限公司储罐区及码头上部设施工程水处理系统LD-A 型桥式起重机的安装。 由于施工场地狭小工作环境较差，给安装工作带来很大的不便，为了更好的组织和指导施工，特编制此方案。 二、编制依据 2.1《起重设备安装工程施工及验收规范》 GB50278-1998 2.2《起重机试验规范和程序》 GB5905-1986 2.3《机械设备安装工程施工及验收通用规范》 GB50231-1998 2.4设备制造厂提供的相关技术文件 三、施工准备 3.1施工方案编制完成，并经有关单位的技术负责人审核、批准。 3.2施工前应组织相关施工人员熟悉图纸及施工方案,认真做好施工技术交底。 3.3现场施工用机具、卡具、量具等到位，并应认真检查其适用性和安全性。 4.4对现场到货的材料，应通知有关单位到场一并进行仔细核对材质、合格证书等，经检查合格后，方能使用。 四、施工程序 4.1施工方法简述 此设备采取预先在地面组对，并检查相关的机械性能和几何尺寸（加注润滑油），经确认无误后整体吊装就位，并开始电气、仪表安装调试工作。 4.2施工程序见下图 基础验收设备开箱检查轨道安装主梁和端梁组对 电动葫芦安装吊装就位电气仪表安装试车 五、施工技术要求 5.1设备安装前应按下列要求进行检查 5.1.1设备技术文件应齐全
5.1.2按设备装箱清单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并应有出厂合格证书及必要的出厂试验记录。 5.1.3机、电设备应无变形、损伤和锈蚀、其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散的现象。 5.1.4起重机基础、吊车梁和安装预埋件等的坐标位置、标高、跨度和表面的平面度均应符合设计和安装要求。 5.2制动器的调整应符合下列要求 5.2.1制动器应开闭灵活，制动应平稳可靠。 5.2.2起升机构的制动器应为额定负荷的1.25倍，在静载下应无打滑现象。 5.2.3运行机构的制动器，调整不应过松或过紧，以不发生溜车现象和冲击现象为宜。 5.3起重机轨道和车档 5.3.1钢轨铺设前，应对钢轨的端面，直线度和扭曲进行检查，合格后方可铺设。 5.3.2吊装轨道前，应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。 5.3.3轨道的实际中心线对吊车梁的实际中心线的位置偏差不应小于10mm，且不应大于吊梁腹板厚度的一半。 5.3.4轨道的实际中心线对安装基准线的水平位置的偏差不应大于5mm。 5.3.5起重机轨道跨度的允许偏差为±3mm。 5.3.6轨道顶面对其设计位置的纵向倾斜度不应大于1/1000。 5.3.7起重机轨道顶面基准点的标高相对于设计标高的允许偏差为±10mm。 5.3.8同一截面内两平行轨道的标高相对差不应大于10mm。 5.3.9起重机轨道沿长度方向在水平面内的弯曲，每2m测量长度内允许偏差为±1mm。 5.3.10两平行轨道的接头位置宜错开，其错开距离不应等于起重机前后车轮的基距。 5.3.11轨道接头应符合下列要求 5.3.11.1接头采用鱼尾板连接时，轨道接头高低差及侧向错位不应大于1mm，间隙不应大于2mm。 5.3.11.2起重机轨道伸缩缝处的间隙应符合设计规定，其允许偏差为±1mm。 5.3.12轨道接头处垫板的宽度（沿轨道长度方向）应比其它处增加一倍。
