.
T i -6A l -4V (T C 4)
Ti-6Al-4V(TC4)钛合金是双相合金，具有良好的综合性能，组织稳定性好，有良 好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效 使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可 在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金[35]。

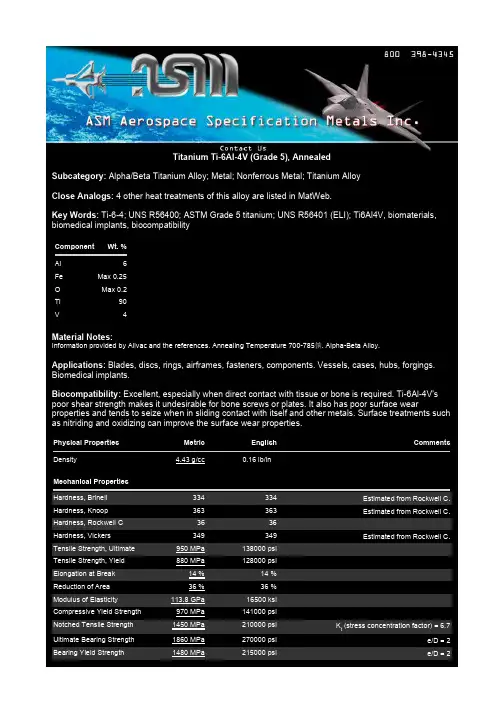

表3-2 钛合金Ti-6Al-4V 成分
钛合金
Ti6Al-4V 合金
碳（最大） 0.10％
铝 5.50至6.75％ 氮 0.05％ 氧气（最大） 0.020％
其他，合计（最大） 0.40％ *其他，每个（最大）= 0.1％
钛 平衡
钒 3.50至4.50％ 铁（最大） 0.40％ 氢（最大） 0.015％ 比重 0.160
弹性模量（E ）的 15.2 x 10 3 ksi?
贝塔Transus 1800 to 1850 °F? 液相线温度 2976 to 3046 °F 固相线温度 2900 to 2940 °
F 电阻率
-418 °F 902.5 ohm-cir-mil/ft?
73.4 °F 1053 ohm-cir-mil/ft? 986 °F 1143 ohm-cir-mil/ft?
典型的室温强度计算退火钛6Al-4V 的：
极限承载强度1380年至2070年兆帕（200-300 ksi ） 压缩屈服强度825-895兆帕（120-130 ksi ） 极限剪切强度480-690兆帕（70-100 ksi ）
Ti-6Al-4V 的线膨胀系数只有8.8×10-6K-1.
钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3,抗拉强度σb=539MPa ，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。
钛的应用
应用领域
材料的使用特性
应用部位
元素 Al V Fe O Si C N H 其他 Ti
成分
5.5-
6.8
3.5-
4.5
0.3
0.2 0.15 0.1 0.05 0.01 0.5
余量
航
空
工业喷气发动机
在500℃以下具有高的屈服强度/
密度比和疲劳强度/密度比，良好
的热稳定性，优异的抗大气腐蚀
性能，可减轻结构质量
在500℃以下的部位使用：压气
盘、静叶片、动叶片、机壳、燃
烧室外壳、排气机构外壳、中心
体、喷气管等
机身在300℃以下，比强度高
防火壁、蒙皮、大梁、起浇架、
翼肋、隔框、紧固件、导管、舱
门、拉杆等
火箭、导弹及宇宙飞船工业
在常温及超低温下，比强度高，
并具有足够的韧性及塑性高压容器、燃料贮箱、火箭发动机及导弹壳体、飞船船舱蒙皮及结构骨架、主起落架、登月舱等
船舶、舰艇制造工业
比强度高，在海水及海洋气氛下
具有优异的耐蚀性能耐压艇体、结构件、浮力系统球体，水上船舶的泵体、管道和甲板配件，快艇推进器、推进轴、水翼艇水翼、鞭状天线等
化学工业、石油工业在氧化性和中性介质中具有良好
的耐蚀性，在还原性介质中也可
通过合金化改善其耐蚀性
在石油化工、化肥、酸碱、钠、
氯气及海水淡化等工业中，作热
交换器、反应塔、蒸馏器、洗涤
塔、合成器、高压釜、阀门、导
管、泵、管道等
其
他
工业常规正品制造耐蚀性好，密度小
火炮尾架、迫击炮底板、火箭炮
炮管及药室、喷管、火炮套箍、
坦克车轮及履带、扭力棒、战车
驱动轴、装甲板等
冶金工业有高的化学活性和良好的耐蚀性
在镍、钴、钛等有色金属冶炼中
做耐蚀材料，在钢铁冶炼中是良
好的脱氧剂和合金元素
其他工业医疗卫生
对人体体液有极好的耐蚀性，没有毒性，与
肌肉组织亲合性能良好好
做医疗器械及外科矫形材料，钛制牙、心
脏内瓣、隔膜、骨关节及固定螺钉、钛骨
头等
超高真空
有高的化学活性，能吸附氧、氮、氢、CO、
CO2、甲烷等气体
钛离子泵
电镀工业耐腐蚀、寿命长、传热快、加热效果好，对镀镍、镀铬（除氟化物镀铬外）、酸性和
页眉内容
产品无污染，可提高劳动生产率和减少维修费用氰化物镀铜、三氯化铁铜板腐蚀中作加热器、电镀槽子，网篮、挂具、薄膜蒸发器等
电站
高的耐蚀性，密度小、质量轻，良好的综合
力学性能和工艺性能，较高的热稳定性，线
胀系数小全钛凝汽器、冷凝器、管板、冷油管、蒸汽涡轮叶片等
机械仪表精密天平秤杆、表壳、光学仪器等
纺织工业亚漂机、亚漂罐中耐蚀零、部件
造纸工业泵、阀、管道、风机、搅拌器等
医药工业
加料机、加热器、分离器、反应罐、搅拌
器、压滤罐、出料管道等
体育用品
航模、羽毛球拍、登山器械、钓鱼杆、宝
剑、全钛赛车等
工艺美术钛板画、笔筒、砚台、拐杖、胸针等
钛的热处理工艺参数
牌号消除应力退
火工艺①
完全退火工
艺②
固溶处理工艺时效处理工艺
温度
/℃
时间
/min
温
度
/℃
时间
/min
温
度
/℃
时间
/min
冷却方
式温度/℃
时间/min
冷
却
方
式
TA1 500-
600 15-60
680
-72
30-1
20
———
—
——
TA2 500-
600 15-60
680
-72
30-1
20
———
—
——
TA3 500-
600 15-60
680
-72
30-1
20
———
—
——
TA4 550-
650 15-60
700
-75
30-1
20
———
—
——
TA5 15-60 80030-1—————
.
550-650 -85
20 —
TA6 550-
650 15-12
750
-80
30-1
20
———
—
——
TA7 550-
650 15-12
750
-80
30-1
20
———
—
——
TB2 480-
650 15-24
800 30 800 30 水或空
500
8
空
冷
TC1 550-
650 30-60
700
-75
30-1
20
———
—
——
TC2 550-
650 30-60
700
-75
30-1
20
———
—
——
TC3 550-
650 30-24
700
-80
60-1
20
820
-92
25-6
水冷
480-560
4-8
空
冷
TC4 550-
650 30-24
700
-80
60-1
20
850
-95
30-6
水冷
480-560
4-8
空
冷
TC6 550-
650 30-12
750
-85
60-1
20
860
-90
30-6
水冷
540-580
4-12
空
冷
TC9 550-
650 30-24
600 60
900
-95
60-9
水冷
500-600
2-6
空
冷
TC1
550-
650 30-24
760 120
850
-90
60-9
水冷
500-600
4-12
空
冷
1.所有合金消除应力退火后一律采用空冷。
页眉内容
2.产品使用前的退火可采用：950℃/1h，空冷或水冷；最终退火可采用；870℃/30min+650℃/60min，空冷：TC9最终退火可采用：930℃/30min，空冷+530℃/360min,空冷。
钛的锻造加热温度
编号（α+β）
/β相变
点/℃
铸锭变形坯料成品
加
热
温
度
/℃
终锻
温度
/≮
℃
加
热
温
度
/℃
终
锻
温
度
/℃
加
热
温
度
/℃
终锻温度/≮℃
TA1 890-920 100
0-1
020
750
900
-95
700
850
-88
700
TA2 890-920 100
0-1
020
750
900
-95
700
850
-88
700
TA3 890-920 100
0-1
020
750
900
-95
700
850
-88
700
TA4 960-980
115
0 850
103
0-1
050
800 ——
TA5 980-1000 108
0-1
150
850
100
0-1
050
800 ——
TA6
1000-102
0 115
0-1
200
900
105
0-1
100
850
980
-10
20
800
TA7
1000-102
0 115
0-1
200
900
105
0-1
100
850
980
-10
20
800
TB2 750 114
0-1
160
850
109
0-1
100
800
990
-10
10
800
.
TC1 910-930 100
0-1
020
750
900
-95
750
850
-88
750
TC2 920-940 100
0-1
020
800
900
-95
800
850
-90
750
TC3 960-970 110
0-1
150
850
950
-10
50
800
950
-97
750
TC4 980-990 110
0-1
150
850
960
-11
00
800
950
-97
750
TC6 950-980 115
0-1
180
850
100
0-1
050
800
950
-98
800
TC9
1000-102
0 114
0-1
160
850
105
0-1
080
800
950
-97
800
TC1
0 935
110
0-1
150
800
100
0-1
050
800
930
-94
800
钛及钛合金的一般物理性能
性能合金牌号
TA1TA2
TA3
T
A
4
T
A
5
T
A
6
TA
7
TB
2
T
C
1
TC
2
T
C
3
TC
4
TC
6 TC9
T
C
1
20℃密度γ/g/cm3 4.5 —4
.
4
3
4
.
4
4.
46
4.
81
4
.
5
5
4.
55
4
.
4
3
4.
45
4.
5 4.52
4
.
5
3
熔点/℃1668 ---15-- -15-1516-
页眉内容
- - - 38
-1
64
9 - 70
-1
64
- 38
-1
64
9
20
-1
65
-- -
比热容 c/（j/k g·K）20℃544
-
-
-
-
-
-
54
54
-
-
--
-
-
-- --
--
-
- 100℃544
-
-
-
-
5
8
6
54
54
5
7
4
--
-
-
67
8
50
2 544
5
4
0 200℃628
-
-
-
-
6
7
56
9
55
3
-
-
56
5
5
6
5
69
1
58
6 --
5
4
8 300℃670
-
-
-
-
7
1
2
59
56
9
6
4
1
62
8
6
2
8
70
3
67
0 --
5
6
5 400℃712
-
-
-
-
7
9
6
62
63
6
6
9
9
67
6
7
74
1
71
2 --
5
5
7 500℃754
-
-
-
-
8
7
9
65
3
59
9
7
2
9
①
75
4
7
1
2
75
4
79
6 --
5
2
8 600℃837
-
-
-
-
9
2
1
69
1
86
2
-
-
--
-
-
87
9
--
--
-
-
20℃电阻率
ρ/10-6Ω·m 0.47
-
-
1
.
2
6
1
.
8
1.
38
1.
55
-
-
--
1
.
4
2
1.
60
1.
36 1.62
1
.
8
7
热导率
λ/W/（m·20℃16.33
1
.
4
-
-
7
.
5
4
8.
79
--
9
.
6
3
9.
63
8
.
3
7
5.
44
7.
95 7.54
-
-
.
K）7
100℃16.33 1
2
.
1
4
-
-
8
.
7
9
9.
63
12
.1
4
②
1
.
4
7
--
8
.
7
9
6.
70
8.
79 12.98
-
-
热导率λ/W/（m·K）200
℃
16
.3
3
-
-
--
10
.0
5
10
.8
9
12
.5
6
11
.7
2
11
.3
10
.0
5
8.7
9
10.05 11.30 --
300
℃
16
.7
5
-
-
--
11
.7
2
12
.1
4
12
.9
8
12
.1
4
12
.1
4
10
.8
9
10.
47
11.30 12.14 10.47
400
℃
17
.1
7
-
-
--
13
.4
13
.4
16
.3
3
13
.4
13
.4
12
.5
6
12.
56
12.59 12.98 12.14
500
℃
18
.0
-
-
--
15
.0
7
14
.6
5
17
.5
8
14
.6
5
14
.6
5
14
.2
4
14.
24
-- 13.40⑧13.40
600
℃
--
-
-
--
16
.7
5
15
.9
1
18
.8
4
16
.3
3
--
15
.4
9
15.
49
-- 14.65⑨--
线胀系统
a1/(10-6/k ) 20-1
00℃
8.
8
.
2
9.
28
8.
3
9.
36
8.
53
8.
8.
--
7.8
9
8.60 7.70 9.45
20-2
00℃
8.
6
-
-
9.
53
8.
9
③
9.
4
9.
34
8.
6
8.
6
--
9.0
1
-- 8.90 9.73
20-3
00℃
9.
1
-
-
9.
87
9.
5
④
9.
5
9.
52
9.
1
9.
1
--
9.3
-- 9.27 9.97
20-4
00℃
9.
25
-
-
10
.0
10
.4
9.
54
9.
79
9.
6
9.
6
--
9.2
4
-- 9.64 10.15
页眉内容
8 ⑤
20-5 00℃9.
4
-
-
10
.0
9
10
.6
⑥
9.
68
9.
83
9.
6
9.
4
--
9.3
9
11.60
⑥
9.85 10.19
20-6 00℃9.
8
-
-
10
.2
8
10
.8
⑦
9.
86
9.
99
-- -- --
9.4
-- --
10.21
①450℃ ②80℃ ③100-200℃ ④200-300℃ ⑤300-400℃ ⑥400-500℃ ⑦500-600℃ ⑧490℃ ⑨575℃。
.
Ti-6Al-4V(TC4) Ti-6Al-4V(TC4)钛合金是双相合金，具有良好的综合性能，组织稳定性好，有良 好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效 使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可 在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金[35]。 表3-2 钛合金Ti-6Al-4V 成分 钛合金Ti6Al-4V 合金 碳（最大） 0.10％ 铝 5.50至6.75％ 氮 0.05％ 氧气（最大） 0.020％ 其他，合计（最大） 0.40％ *其他，每个（最大）= 0.1％ 钛 平衡 钒 3.50至4.50％ 铁（最大） 0.40％ 氢（最大） 0.015％ 比重 0.160 弹性模量（E ）的 15.2 x 10 3 ksi? 贝塔Transus 1800 to 1850 °F? 液相线温度 2976 to 3046 °F 固相线温度 2900 to 2940 ° F 电阻率 -418 °F 902.5 ohm-cir-mil/ft? 73.4 °F 1053 ohm-cir-mil/ft? 986 °F 1143 ohm-cir-mil/ft? 典型的室温强度计算退火钛6Al-4V 的： 极限承载强度1380年至2070年兆帕（200-300 ksi ） 压缩屈服强度825-895兆帕（120-130 ksi ） 极限剪切强度480-690兆帕（70-100 ksi ） Ti-6Al-4V 的线膨胀系数只有8.8×10-6K-1. 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3,抗拉强度σb=539MPa ，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa ，硬度HB195。 钛的应用 元素 Al V Fe O Si C N H 其他 Ti 成分 5.5- 6.8 3.5- 4.5 0.3 0.2 0.15 0.1 0.05 0.01 0.5 余量
精心整理 钛合金特性及加工方法 钛合金以其强度高、机械性能及抗蚀性良好而成为飞机及发动机理想的制造材料，但由于其切削加工性差，长期以来在很大程度上制约了它的应用。随着加工工艺技术的发展，近年来，钛合金已广泛应用于飞机发动机的压气机段、发动机罩、排气装置等零件的制造以及飞机的大梁隔框等结构框架件的制造。我公司某新型航空发动机的钛合金零件约占零件总数的11％。本文是在该新机试制过程中积累的对钛合金材料切削特性以及在不同加工方法下表现出的具体特点的认识及所应采取工艺措施的经验总结。 1钛合金的切削加工性及普遍原则 钛合金按金属组织分为a 相、b 相、a+b 相，分别以TA ，TB ，TC 表示其牌号和类型。我公司某新型发动 600 损严重。 要保持刀刃锋利，以保证排屑流畅，避免粘屑崩刃。 切削速度宜低，以免切削温度过高；进给量适中，过大易烧刀，过小则因刀刃在加工硬化层中工作而磨损过快；切削深度可较大，使刀尖在硬化层以下工作，有利于提高刀具耐用度。 加工时须加冷却液充分冷却。 切削钛合金时吃刀抗力较大，故工艺系统需保证有足够的刚度。由于钛合金易变形，所以切削夹紧力不能大，特别是在某些精加工工序时，必要时可使用一定的辅助支承。 以上是钛合金加工时需考虑的普遍原则，事实上，用不同的加工方法时及在不同的条件下存在着不同的矛盾突出点和解决问题的侧重点。 2钛合金切削加工的工艺措施
车削 钛合金车削易获得较好的表面粗糙度，加工硬化不严重，但切削温度高，刀具磨损快。针对这些特点，主要在刀具、切削参数方面采取以下措施： 刀具材料：根据工厂现有条件选用YG6，YG8，YG10HT。 刀具几何参数：合适的刀具前后角、刀尖磨圆。 较低的切削速度。 适中的进给量。 较深的切削深度。 选用的具体参数见表1。 表1车削钛合金参数表工序车刀前角go ° ° mm m/min mm mm/r 粗车56 精车56 铣削 了3 此外，为使钛合金顺利铣削，还应注意以下几点： 相对于通用标准铣刀，前角应减小，后角应加大。 铣削速度宜低。 尽量采用尖齿铣刀，避免使用铲齿铣刀。 刀尖应圆滑转接。 大量使用切削液。 为提高生产效率，可适当增加铣削深度与宽度，铣削深度一般粗加工为 1.5～3.0mm，精加工为0.2～0.5mm。 磨削 磨削钛合金零件常见的问题是粘屑造成砂轮堵塞以及零件表面烧伤。其原因是钛合金的导热性差，使磨削区产生高温，从而使钛合金与磨料发生粘结、扩散以及强烈的化学反应。粘屑和砂轮堵塞导致磨削比显著
钛及钛合金的特性、用途 纯钛是银白色的金属，它具有许多优良性能。钛的密度为4.54g／cm3，比钢轻43% ，比久负盛名的轻金属镁稍重一些。机械强度却与钢相差不多，比铝大两倍，比镁大五倍。钛耐高温，熔点1942K，比黄金高近1000K，比钢高近500K。 钛属于化学性质比较活泼的金属。加热时能与O2、N2、H2、S和卤素等非金属作用。但在常温下，钛表面易生成一层极薄的致密的氧化物保护膜，可以抵抗强酸甚至王水的作用，表现出强的抗腐蚀性。因此，一般金属在酸、碱、盐的溶液中变得千疮百孔而钛却安然无恙。 钛合金的用途：钛合金具有强度高而密度又小，机械性能好，韧性和抗蚀性能很好。 钛合金的性能：钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3，熔点为1800℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。 (1)比强度高钛合金的密度一般在4.5g/cm3左右，仅为钢的60％，纯钛的强度接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，可制出单位强度高、刚性好、质轻的零、部件。目前飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 (2)热强度高使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。 (3)抗蚀性好钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。 (4)低温性能好钛合金在低温和超低温下，仍能保持其力学性能。低温性能好,间隙元素极低的钛合金,如TA7,在-253℃下还能保持一定的塑性。因此，钛合金也是一种重要的低温结构材料。
纯钛热加工性能参数 1. 来料牌号及化学成分 注：合金牌号对应标准GB/T3620.1-2007 2.纯钛的物理性能 熔点1668±4℃ 密度ρ＝4.5g/cm3 弹性模量E＝1.17×105MPa、G＝0.44×105Mpa（约为钢的54%） 导热系数λ＝19.3Wm-1K-1 热膨胀系数10.2×10-6/℃（室温-700℃） 泊松比υ＝0.33 3.常温下力学性能 4. 加热规范 板坯在热轧前需要在加热炉中均匀加热，为防止氧扩散，应限制加热温度和时间，因此，从成材率、表面质量考虑，该扩散层的厚度越薄越好，为此，热轧
带卷加热温度的设定应在保证稳定轧制并可卷制成带的情况下，尽可能低。通常工业纯钛在加热炉内最好加热至800~920℃。 纯钛料轧制时的加热制度和终轧温度 5. 轧制过程控制 热轧分为粗轧和精轧。粗轧通常使用可逆式轧机，从厚板坯（80~300mm）的轧制到供精轧机轧制的板材厚度（25~40mm），需经5~7个道次的轧制。纯钛的粗轧终轧温度为790℃。精轧工序在6~7台串列式轧机进行，可将25~40mm的板坯连续加工成钛带材（厚3~6mm），轧制速度可达300~600m/min。 轧制过程温度控制参数为：钛板坯在加热炉中加热到800~920℃，在910℃出炉；粗轧终轧温度为790℃，连续热轧时钛坯温度控制在650~800℃范围，终轧温度为670℃；在470~490℃温度范围进行卷取。轧制后立即将钛带在输出辊道上用水冷或空冷的方法，以大于5~10℃/s的速度冷却，在低于500℃时卷取，以保证带卷材质均匀。 其它工艺要点有：严格控制初轧及连轧时各机架压下量和各机架上带材的温度；避免辊道对带材表面划伤；每轧3~4块清理一下辊道上的金属沾污；热轧带卷初始阶段，需要建立一个稳定的、大于4MPa/mm2的后张力，防止因带材卷乱或松卷引起划伤。 轧制温度对纯钛的单位压力的影响
钛（Ti） 一、简介 钛化学符号Ti，被认为是一种稀有金属，是一种银白色的过渡金属，其特征为重量轻、强度高、具金属光泽。钛具有稳定的化学性质，有良好的抗腐蚀能力（包括海水、王水及氯气，而且钛放入海底20~50年均不会被腐蚀），亦有良好的耐高温、耐低温、抗强酸、抗强碱，以及高强度、低密度等优秀特性。 二、相关参数 1.钛的强度大，纯钛抗拉强度最高可达180kg/mm2，钛合金有好的耐热强度、低温韧性和断裂韧性， 其“比强度”位于金属之首。 2.钛的密度为，熔点1668±4℃，熔化潜热千卡/克原子，沸点3260±20℃，汽化潜热千卡/克原子， 临界温度4350℃，临界压力1130大气压。 3.钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为。在 25℃时，钛的热容为卡/克[5] 原子·度，热焓1149卡/克原子，熵为卡/克原子·度。 4.金属钛是顺磁性物质，导磁率为。 5.钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%。 三、钛的十大特性 1.密度小，比强度高，金属钛的密度为立方厘米，高于铝而低于钢、铜、镍，但比强度位于金属之 首。 2.耐腐蚀性能，不受大气和海水的影响。在常温下，不会被7%以下盐酸、5%以下硫酸、硝酸、王水 或稀碱溶液所腐蚀。 3.耐热性能好，新型钛合金可在600℃或更高的温度下长期使用。 4.耐低温性能好，在-196-253℃低温下保持较好的延性及韧性，避免了金属冷脆性。 5.抗阻尼性能强，钛受到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。 6.无磁性、无毒，钛是无磁性金属，在很大的磁场中也不会被磁化，且无毒。 7.抗拉强度与其屈服强度接近，钛的这一性能说明了其屈强比（抗拉强度/屈服强度）高，表示了金 属钛材料在成形时塑性变形差。由于钛的屈服极限与弹性模量的比值大，使钛成型时的回弹能力 大。 8.换热性能好，金属钛的导热系数虽然比碳钢和铜低，但由于钛优异的耐腐蚀性能，所以壁厚可以 大大减薄，而且表面与蒸汽的换热方式为滴状冷凝，减少了热组，钛表面不结垢也可减少热阻， 使钛的换热性能显著提高。 9.弹性模量低，钛的弹性模量在常温时为，为钢的57%。 10.吸气性能，钛是一种化学性质非常活泼的金属，在高温下可与许多元素和化合物发生反应。钛吸 气主要指高温下与碳、氢、氮、氧发生反应。 四、应用领域
. T i -6A l -4V (T C 4) Ti-6Al-4V(TC4)钛合金是双相合金，具有良好的综合性能，组织稳定性好，有良 好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效 使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可 在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金[35]。 表3-2 钛合金Ti-6Al-4V 成分 钛合金 Ti6Al-4V 合金 碳（最大） 0.10％ 铝 5.50至6.75％ 氮 0.05％ 氧气（最大） 0.020％ 其他，合计（最大） 0.40％ *其他，每个（最大）= 0.1％ 钛 平衡 钒 3.50至4.50％ 铁（最大） 0.40％ 氢（最大） 0.015％ 比重 0.160 弹性模量（E ）的 15.2 x 10 3 ksi? 贝塔Transus 1800 to 1850 °F? 液相线温度 2976 to 3046 °F 固相线温度 2900 to 2940 ° F 电阻率 -418 °F 902.5 ohm-cir-mil/ft? 73.4 °F 1053 ohm-cir-mil/ft? 986 °F 1143 ohm-cir-mil/ft? 典型的室温强度计算退火钛6Al-4V 的： 极限承载强度1380年至2070年兆帕（200-300 ksi ） 压缩屈服强度825-895兆帕（120-130 ksi ） 极限剪切强度480-690兆帕（70-100 ksi ） Ti-6Al-4V 的线膨胀系数只有8.8×10-6K-1. 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3,抗拉强度σb=539MPa ，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。 钛的应用 应用领域 材料的使用特性 应用部位 元素 Al V Fe O Si C N H 其他 Ti 成分 5.5- 6.8 3.5- 4.5 0.3 0.2 0.15 0.1 0.05 0.01 0.5 余量
钛及钛合金力学性能，物理性能，以及相关介绍等 一。以下是个人对外六角螺栓和内六角螺栓使用情况的一点小总结，请参考 俺的个人观点： 1。内六角的螺栓,适用于结构空间小,或者要求上平面是平面的情况下。 结构空间小，活动扳手占空间大,所以不能用，只能使用内六角螺栓，方便装卸。 产品要求安装后上平面是平面的情况下，主要适用于精密仪器/设备，一些设备要求安装后平面度的，或者要求整体产品外观良好，或者要求产品安装后上平面必须平，以此来避免挡碍的情况下需要使用内六角螺栓。 2。其他情况下，均建议用外六角螺栓。 3。从成本上考虑，用外六角螺栓，从外观效果上考虑，用内六角螺栓。 4。我们单位一般情况下，将内六角螺栓翻译为内六角螺钉，呵呵，请大家参考，也就是说一般意义上的内六角螺栓=内六角螺钉。当然，德标DIN和ISO的标准正规些。 现在市场上的该类紧固件都在努力向DIN和ISO标准上靠拢。 二。钛及钛合金 钛及钛合金是导弹上重要结构材料之一。钛的密度为.507g/cm3,介于铝、铁之间。钛的熔点为1668℃比铁的熔点还高，能在高温下工作，耐热性能远超过铝。钛在含氧环境中易形成一层薄而坚固的氧化物薄膜。这层膜和基体结合牢固致密，破坏后还能自愈合，从而起到保护作用。 a. 型钛合金 这类合金不能通过热处理强化，一般在退火状态下应用。它的特点是具有良好的耐热性和组织稳定性，低温性能优于其它类型钛合金。缺点是对变形抗力大，常温下强度不够高。这类合金的牌号有TA1，…，TA7，TA8，其中TA1～TA3为工业纯钛；TA4，TA5，TA6 属Ti-Al二元合金；TA4用作焊丝；TA5、TA6可用于一般结构件或耐蚀结构件；TA7是常用的典型型合金。 b. 型钛合金
《钛及钛合金牌号和化学成分》(2009/11/30 15:05) （引用地址：未提供） 目录：行业知识 浏览字体：大中小 《钛及钛合金牌号和化学成分》 目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。按此，从采矿到制成钛材的工艺过程的主要步骤为： 钛矿->采矿->选矿->太精矿->富集->富钛料->氯化->粗 TiCl4->精制->纯TiCl4->镁还原->海绵钛->熔铸->钛锭->加工->钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。 上述工艺过程中的加工过程是指塑性加工和铸造而言。塑性加工方法又包括锻造、挤压、轧制、拉伸等。它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制成各种形状的零件、部件。
钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值高、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。 故钛和钛合金的加工工艺必须考虑它们的这些特点。 钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。钛材生产的原则流程如图1—1。 针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。钛的粉末冶金工艺流程为:钛粉(或钛合金粉)->筛分->混合->压制成形->烧结->辅助加工->钛制品。
钛及钛合金力学性能 ，物理性能，以及相关介绍等 一。以下是个人对外六角螺栓和内六角螺栓使用情况的一点小总结，请参考俺的个人观点： 1。内六角的螺栓,适用于结构空间小,或者要求上平面是平面的情况下。 结构空间小，活动扳手占空间大,所以不能用，只能使用内六角螺栓，方便装卸。 产品要求安装后上平面是平面的情况下，主要适用于精密仪器/设备，一些设备要求安装后平面度的，或者要求整体产品外观良好，或者要求产品安装后上平面必须平，以此来避免挡碍的情况下需要使用内六角螺栓。 2。其他情况下，均建议用外六角螺栓。 3。从成本上考虑，用外六角螺栓，从外观效果上考虑，用内六角螺栓。 4。我们单位一般情况下，将内六角螺栓翻译为内六角螺钉，呵呵，请大家参考，也就是说一般意义上的内六角螺栓=内六角螺钉。当然，德标DIN和ISO 的标准正规些。 现在市场上的该类紧固件都在努力向DIN和ISO标准上靠拢。 二。钛及钛合金 钛及钛合金是导弹上重要结构材料之一。钛的密度为.507g/cm3,介于铝、铁之间。钛的熔点为1668℃比铁的熔点还高，能在高温下工作，耐热性能远超过铝。钛在含氧环境中易形成一层薄而坚固的氧化物薄膜。这层膜和基体结合牢固致密，破坏后还能自愈合，从而起到保护作用。 a.型钛合金
这类合金不能通过热处理强化，一般在退火状态下应用。它的特点是具有良好的耐热性和组织稳定性，低温性能优于其它类型钛合金。缺点是对变形抗力大，常温下强度不够高。 这类合金的牌号有TA1，…，TA7，TA8，其中TA1～TA3为工业纯钛； TA4，TA5，TA6属Ti-Al二元合金；TA4用作焊丝；TA5、TA6可用于一般结构件或耐蚀结构件；TA7是常用的典型型合金。 b.型钛合金 这类合金可通过淬火和时效得到强化，其优点是固溶处理状态下塑性很好，易加工成形，在时效状态下强度高。缺点是弹性模量低，耐热性差，焊接性能差，低温塑性不如型合金。 常用牌号为TB2，它可用于整体式固体火箭—冲压发动机的燃气发生器。 c.（+）型钛合金 这类合金的中国产品的牌号有TC1，…，TC4，…，TC10等品种，其中TC1和TC2为低强钛合金，TC3、TC4为中强钛合金，TC10属高强钛合金，TC6，TC9和TC11则属高强耐热钛合金。这类合金兼备钛合金和钛合金的优点。导弹上使用最多的是TC4（Ti-6Al-4V）钛合金，导弹上广泛的采用TC4钛合金制作高压气瓶，受力较大的杆式焊接支架，舵轴以及在较高热环境下工作的结构件，也可用作固体发动机壳体，压气机盘，叶片等。 (3)结构复合材料 复合材料是由两种或两种以上的性状不同的材料经选择、设计、成型而得到的一种宏观多相新材料。其组分可包括金属、非金属等各种材料，按作用又可分为基体材料和增强材料两部分。 三。钛及钛合金力学性能 牌号室温力学性能，不小于高温力学性能，不小于 抗拉强度σbMPa屈服强度σ0.2
钛合金的特性 钛合金具有电、磁、声、光、热等方面的特殊性质，或在其他作用下表面处理特殊功能的材料。 1、密度小，比强度高 金属钛的密度为 4.51g/cm3，高于铝和镁，而低于钢、铜、镍，但比强度高于铝合金和高强合金钢。 2、弹性模量低 钛的弹性模量在常温时为106.4GPa，为钢的57%，而且与人体骨骼的弹性模量接近。3、导热系数小 金属钛的导热系数小，是低碳钢的1/5，铜的1/25。 4、抗拉强度与其屈服强度接近 钛的这一性能能说明了其屈强比高，表示了金属钛材料在成型时塑性变形差。由于钛的屈服极限与弹性模量的比值大，使钛成型时的回弹能力大。、 5、无磁性、无毒性 钛是无磁性金属，在很大的磁场中也不会被磁化，无毒且与人体组织及血液有好的相容性，所以被医疗界所采用。 6、抗阻尼性能强 金属钛收到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。利用钛的这一性能可做音叉、医学上的超声粉碎机振动元件和高级音响扬声器的振动薄膜等。 7、耐热性好 新型钛合金可在600℃或更高的温度下长期使用。 8、耐低温性能好 钛合金TA7，TC4和半TA18等为代表的低温钛合金，其强度随温度的降低而提高，但塑性变化却不大。在-196℃~253℃低温下保持较好的延展性及韧性，避免了金属冷脆性，是低温容器和存储等设备的理想材料。 9、吸气性能 钛是一种化学性质非常活泼的金属，在高温下可与许多元素和化合物发生反应。钛的吸气性主要指高温下与碳、氢、氮、氧发生反应。 10、耐腐蚀性能 钛是一种非常活泼的金属，其平衡电位很低，在介子中的热力学腐蚀倾向大。但实际上钛在许多介子中很稳定，如钛在氧化性、中性和弱还原性等介子中式耐腐蚀的。这是因为钛和氧有很大的亲和力，在空气中或含氧介子中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。即使由于机械膜层也会很快自愈或重新再生。“卡乐钛制品”经营产品有： 1、建筑装饰用纯色抛光钛板、双色拼接钛板、炫彩钛板、各种花纹彩色钛及钛合金装饰板；蚀刻钛板，精雕各种花纹图像，支持定制。 2、金属钛装饰品有彩色钛壁画与壁饰、各色彩色钛制器皿与餐具、金属钛首饰； 3、定制高端金属钛制名片、标牌、挂牌等； 4、钛及钛合金制品表面抛光、着色、硬化处理代加工服务。
钛合金是以钛为基础加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。 合金元素根据它们对相变温度的影响可分为三类： ①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提 高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、 锰、铜、铁、硅等。 ③对相变温度影响不大的元素为中性元素，有锆、锡等。 氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。 通常规定钛中氧和氮的含量分别在0.15～0.2%和0.04～0.05%以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在0.015%以下。氢在钛中的溶解是可逆的，可以用真空退火除去。 性能 编辑 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1%，但其强度低、塑性高。99.5%工业纯钛的性能为：密度ρ=4.5g/立方厘米，熔点为1725℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25%，断面收缩率ψ=25%，弹性模量E=1.078×105MPa，硬度HB195。 强度高 钛合金的密度一般在4.51g/cm3左右， 仅为钢的60%，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零部件。飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 热强度高 使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。 抗蚀性好
的十大性能来源: 作者:中国钛业联盟时间:2007-05-04 点击: 26 Tag:性能十大金属强度腐蚀合金氧化振动介 质 一、密度小,比强度高 金属钛的密度为4.51g/cm3,高于铝而低于钢、铜、镍，但比强度位于金属之首。 二、耐腐蚀性能 钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。但实际上钛在许多介质中很稳定，如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的。这是因为钛和氧有很大的亲和力，在空气中或含氧的介质中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。即使由于机械磨损也会很快自愈或重新再生。这表明了钛是具有强烈钝化倾向的金属。介质温度在315℃以下钛的氧化膜始终保持这一特性。 为了提高钛的耐蚀性，研究出氧化、电镀、等离子喷涂、离子氮化、离子注入和激光处理等表面处理技术，对钛的氧化膜起到了增强保护性作用，获得了所希望的耐腐蚀效果。针对在硫酸、盐酸、甲胺溶液、高温湿氯气和高温氯化物等生产中对金属材料的需要，开发出钛-钼、钛-钯、钛-钼-镍等一系列耐蚀钛合金。钛铸件使用了钛-32钼合金，对常发生缝隙腐蚀或点蚀的环境使用了钛-0.3钼-0.8镍合金或钛设备的局部使用了钛-0.2钯合金,均获得了很好的使用效果。 三、耐热性能好 新型钛合金可在600℃或更高的温度下长期使用。 四、耐低温性能好 钛合金TA7（Ti-5Al-2.5Sn）,TC4(Ti-6Al-4V)和Ti-2.5Zr-1.5Mo等为代表的低温钛合金,其强度随温度的降低而提高,但塑性变化却不大。在-196-253℃低温下保持较好的延性及韧性,避免了金属冷脆性,是低温容器,贮箱等设备的理想材料。 五、抗阻尼性能强 金属钛受到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。利用钛的这一性能可作音叉、医学上的超声粉碎机振动元件和高级音响扬声器的振动薄膜等。 六、无磁性、无毒 钛是无磁性金属，在很大的磁场中也不会被磁化，无毒且与人体组织及血液有好的相溶性，所以被医疗界采用。
钛 作者：商占法介绍 钛是一种金属元素，灰色，原子序数22，相对原子质量47.87。能在氮气中燃烧，熔点高。钛的密度为4.54g／cm3，比钢轻43% ，比久负盛名的轻金属镁稍重一些。机械强度却与钢相差不多，比铝大两倍，比镁大五倍。钛耐高温，比黄金和钢都高的多。钝钛和以钛为主的合金是新型的结构材料，主要用于航天工作和航海工业，在石油化工行业也有较多的应用。 钛的硬度与钢铁差不多，而它的重量几乎只有同体积的钢铁的一半，钛虽然稍稍比铝重一点，它的硬度却比铝大2倍。现在，在宇宙火箭和导弹中，就大量用钛代替钢铁。据统计，目前世界上每年用于宇宙航行的钛，已达一千吨以上。极细的钛粉，还是火箭的好燃料，所以钛被誉为宇宙金属，空间金属。 钛的耐热性很好，熔点高达1660℃℃。在常温下，钛可以安然无恙地躺在各种强酸强碱的溶液中。就连最凶猛的酸——王水，也不能腐蚀它。钛不怕海水，有人曾把一块钛沉到海底，五年以后取上来一看，上面粘了许多小动物与海底植物，却一点也没有生锈，依旧亮闪闪的。现在，人们开始用钛来制造潜艇——钛潜艇。由于钛非常结实，能承受很高的压力，这种潜艇可以在深达4500米的深海中航行 在常温下，钛不会被稀盐酸、稀硫酸、硝酸或稀碱溶液所腐蚀；只有氢氟酸、热的浓盐酸、浓硫酸等才可对它作用。钛合金有好的耐热强度、低温韧性和断裂韧性，故多用作飞机发动机零件和火箭、导弹结构件。钛合金还可作燃料和氧化剂的储箱以及高压容器。现在已有用钛合金制造自动步枪，迫击炮座板及无后座力炮的发射管。在石油工业上主要作各种容器、反应器、热交换器、蒸馏塔、管道、泵和阀等。钛可用作电极和发电站的冷凝器以及环境污染控制装置。钛镍形状记忆合金在仪器仪表上已广泛应用。在医疗中，钛与人体有很好的相容性,可作人造骨头和各种器具。钛还是炼钢的脱氧剂和不锈钢以及合金钢的组元。钛白粉是颜料和油漆的良好原料。碳化钛，碳（氢）化钛是新型硬质合金材料。氮化钛颜色近于黄金，在装饰方面应用广泛。纯钛是银白色的金属，它具有许多优良性能。 钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。 工业纯钛的杂质含量较化学纯钛要多，因此其强度、硬度也稍高，其力学性能及化学性能与不锈钢相近，比起钛合金纯钛强度较好，在抗氧化性方面优于奥氏体不锈钢，但耐热性较差，TA1、TA2、TA3依次杂质含量增高，机械强度、硬度依次增强，但塑性韧性依次下降。 钛的十大性能 密度小，比强度高金属钛的密度为4.54g/cm3,高于铝而低于钢、铜、镍，但比强度位于金属之首。 耐腐蚀性能钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。但实际上钛在许多介质中很稳定，如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的。这是因为钛和氧有很大的亲和力，在空气中或含氧的介质中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。即使由于机械磨损也会很快自愈或重新再生。
第十三章有色金属及合金 内容提要： 有色金属的产量和用量不如黑色金属多，但由于其具有许多优良的特性，如特殊的电、磁、热性能，耐蚀性能及高的比强度(强度与密度之比)等，已成为现代工业中不可缺少的金属材料。 1．铝及铝合金； 2．钛及钛合金； 3．铜及铜合金； 4．轴承合金。 基本要求： 掌握和了解各种有色金属的牌号、成分、性能和用途。 13.1铝及铝合金 13.1.1铅及铝合金的性能特点及分类编号 纯铝：纯铝具有银白色金属光泽，密度小(2.72 )，熔点低(660.4℃), 导电、导热性能优良。 耐大气腐蚀，易于加工成形。 具有面心立方晶格，无同素异构转变，无磁性。 1 铝合金及其特点 铝合金常加入的元素主要有Cu、Mn、Si、Mg、Zn等，此外还有Cr、Ni、Ti、Zr 等辅加元素。 ①比强度高（>>高强钢）。可用于轻结构件，尤其航空。 ②突出理化性能。导电、抗大气腐蚀。 ③良好加工性。高塑性、易冷成形；某些合金铸造性能好，宜作压铸件。
2 铝合金分类及分类编号 13.1.2铝合金的强化 1 形变强化 2沉淀强化 3 固溶强化和时效强化： 13.1.3变形铝合金 变形铝及铝合金牌号表示方法：根据国标规定，变形铝及铝合金可直接引用国际四位数字体系牌号或采用国标规定的四位字符牌号。GB 3190-82中的旧牌号仍可继续使用，表示方法为: ?防锈铝合金：LF+序号 ?硬铝合金：LY +序号 ?超硬铝合金：LC +序号 ?锻铝合金：LD +序号 常用变形铝合金 1 防锈铝合金：主要是Al-Mn和Al-Mg系合金。 Mn和Mg主要作用是提高抗蚀能力和塑性，并起固溶强化作用。 防锈铝合金锻造退火后组织为单相固溶体，抗蚀性、焊接性能好，易于变形加工，但切削性能差。不能进行热处理强化，常利用加工硬化提高其强度。常用的Al-Mn系合金有LF21 （3A21 ），其抗蚀性和强度高于纯铝，用于制造油罐、油箱、管道、铆钉等需要弯曲、冲压加工的零件。常用的Al-Mg系合金有LF5（5A05 ），其密度比纯铝小，强度比Al-Mn合金高，在航空工业中得到广泛应用，如制造管道、容器、铆钉及承受中等载荷的零件。
钛合金常用规格及性能 用途 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
钛合金常用规格及性能用途TC4 / GR5 / Ti6AL4V 钛棒现货规格：? 直径2mm ?8mm?9mm?10mm ? 直径12mm 15mm 16mm 18mm 20mm?25mm?30mm?35mm?40mm?45mm?50mm?55mm? 直径60mm 65mm 70mm 75mm 80mm?85mm?90mm?100mm?105mm?110mm?120mm ? TC4 / GR5 / Ti6AL4V 钛棒现货规格：? 厚度1mm 2mm 3mm 4mm 5mm 6mm 7mm 8mm 10mm?12mm 14mm ? 厚度16mm?18mm 20mm?25mm 30mm 32mm 35mm 50mm 45mm?50mm 60mm 70mm 80mm 90mm? 钛合金优越的特性： 1耐酸碱腐蚀，耐海水腐蚀，耐污水腐蚀； 2密度小（），轻； 3无磁性；广钛金属 4在-253°-600°之间使用，他的抗拉强度，在金属中，几乎是最高的。 应用举例:工业上除采用工业纯钛制造零件以外，大量使用的是钛合金。它在航空、航天、化工、造船、冶金、电子、医疗、石油、医药、军工等工业部门获得日益广泛的应用,制造燃气轮机部件。 【钛合金的性能】 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过％，但其强度低、塑性高。％工业纯钛的性能为：密度ρ=cm3，熔点为172矽钛合金耐磨地坪5℃，导热系数λ=，抗拉强度σ
b=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=×105MPa，硬度HB195。 (1)强度高钛合金的密度一般在cm3左右，仅为钢的60％，纯钛的强度才接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零、部件。目前飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 (2)热强度高使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。 (3)抗蚀性好钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。( 4)低温性能好钛合金在低温和超低温下，仍能保持其力学性能。低温性能好,间隙元素极低的钛合金,如TA7,在-253℃下还能保持一定的塑性。因此，钛合金也是一种重要的低温结构材料。 (5)化学活性大钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于％时，会在钛合金中形成硬质TiC；温度较高时，与N作用也会形成TiN硬质表层；在600℃以上时，钛吸收氧形成硬度很高的硬化层；氢含量上升，也会形成脆化层。吸收气体而产生的硬脆表
钛合金的特性及其应用,材料工程学论文,工学论文 ［摘要］综述了钛合金材料的应用及研究现状，着重介绍了钛及钛合金的主要特性，加工性能及其在航空航天、军事工业和汽车制造方面的应用，并在此基础上展望了钛合金的发展方向。 ［关键词］钛合金特性加工性能应用领域 Ti在地壳中的丰度为0.56%(质量分数，下同)，在所有按元素中居第9位，而在可作为结构材料的金属中居第4位，仅次于Al、Fe、Mg，其储量比常见金属Cu，Pb，Zn储量的总和还多。我国钛资源丰富，储量为世界第一。钛合金的密度小，比强度、比刚度高，抗腐蚀性能、高温力学性能、抗疲劳和蠕变性能都很好，具有优良的综合性能，是一种新型的、很有发展潜力和应用前景的结构材料。近年来，世界钛工业和钛材加工技术得到了飞速发展，海绵钛、变形钛合金和钛合金加工材的生产和消费都达到了很高的水平，在航空航天领域、舰艇及兵器等军品制造中的应用日益广泛，在汽车、化学和能源等行业也有着巨大的应用潜力。 一、钛及钛合金的特性 钛及钛合金具有许多优良特性，主要体现在如下几个方面： 1.强度高。钛合金具有很高的强度，其抗拉强度为686—1176MPa，而密度仅为钢的60%左右，所以比强度很高。 2.硬度较高。钛合金(退火态)的硬度HRC为32—38。 3.弹性模量低。钛合金(退火态)的弹性模量为1.078×10－1.176×10MPa，约为钢和不锈钢的一半。 4.高温和低温性能优良。在高温下，钛合金仍能保持良好的机械性能，其耐热
性远高于铝合金，且工作温度范围较宽，目前新型耐热钛合金的工作温度可达550—600℃；在低温下，钛合金的强度反而比在常温时增加，且具有良好的韧性，低温钛合金在－253℃时还能保持良好的韧性。 5.钛的抗腐蚀性强。钛在550℃以下的空气中，表面会迅速形成薄而致密的氧化钛膜，故在大气、海水、硝酸和硫酸等氧化性介质及强碱中，其耐蚀性优于大多数不锈钢。 二、钛及钛合金的加工性能 1.切削加工性能 钛合金强度高、硬度大，所以要求加工设备功率大，模具、刀具应有较高的强度和硬度。切削加工时，切屑与前刀面接触面积小，刀尖应力大。与45钢相比，钛合金的切削力虽然只有其2/3—3/4，可是切屑与前刀面的接触面积却更小(只有45钢的1/2—2/3)，所以刀具切削刃承受的应力反而更大，刀尖或切削刃容易磨损；钛合金摩擦因数大，而热导率低(分别仅为铁和铝的1/4和1/16)；刀具与切屑的接触长度短，切削热积聚于切削刃附近的小面积内而不易散发，这些因素使得钛合金的切削温度很高，造成刀具磨损加（转载自文章资源库https://www.doczj.com/doc/022344118.html,，请保留此标记。）快并影响加工质量。由于钛合金弹性模量低，切削加工时工件回弹大，容易造成刀具后刀面磨损的加剧和工件变形；钛合金高温时化学活性很高，容易与空气中的氢、氧等气体杂质发生化学反应，生成硬化层，同时进一步加剧了刀具的磨损；钛合金切削加工中，工件材料极易与刀具表面粘结，加上很高的切削温度，所以刀具易于产生扩散磨损和粘结磨损。 2.磨削加工性能 钛合金化学性质活泼、在高温下易与磨料亲和并粘附，堵塞砂轮，导致砂轮磨
高强钛合金的发展与应用 王鼎春 (宝钛集团有限公司，陕西宝鸡721014) 摘要:高强钛合金已成为钛合金发展和应用的主要方向之一。本文介绍了高强钛合金的发展与应用现状，着重分析了美国、俄罗斯高强钛合金的发展、现状及应用，探讨了高强钛合金的发展方向，最后对高强钛合金的发展趋势进行了展望。 关键词: 高强；钛合金；应用；发展 中图法分类号：TG146.2+3 文献标识码：A The development and application of high-strength titanium alloys Wang Dingchun (Baoti Group Ltd., Baoji 721014, China) Abstract:The history of development and application of high-strength titanium alloys were reviewed.with the emphases on the cases of the United States and Russia. The development trends of those alloys were discussed. Finally the future trends in high-strength research are proposed. Keywords: high-strength, titanium alloys, development, application 1 前言 钛及钛合金由于比强度高、耐蚀性好等特点，在承力结构材料方面得到了越来越广泛的应用。上世纪五十年代初，钛在飞机上获得成功地应用，虽然当时每架飞机的用钛量只占飞机结构重量1%，可是开拓了钛在宇航工业中应用的广阔前景。现在世界上各种高速飞行器（飞机、火箭等）都广泛的采用高强钛合金作为结构材料，尤其是在宇航结构件中应用越来越多，如战斗机的用钛比例已从最初的1%提高到现在的41%。目前高强钛合金[1~4]已成为钛合金发展和应用的主要方向之一。所谓高强钛合金是指经热处理后室温强度大于1100MPa的钛合金，它包括：热处理强化马氏体α+β型合金，近亚稳β型钛合金和亚稳β型钛合金三种类型，主要用来代替飞行器结构中常用的高强结构钢，可减轻结构重量的30~40%，这些合金如美国的Ti-4Al-3Mo-1V、Ti-62222S、Ti-1023、Ti-15V-3Cr-3Sn-3Al、β21S等合金；俄罗斯的BT14、BT15、BT16、BT22、BT23、BT35等合金；中国的TB2、TB3、TB5、TB6、TB8、Ti-62A、TC18、TC21、BTi-6554等合金。 2各国高强钛合金发展现状 单纯靠合金化强化的钛合金，其室温拉伸强度一般不超过1100MPa，如果需要更高强度的结构钛合金，则必须发展可热处理强化的钛合金。热处理强化钛合金，在保持所需塑性的情况下，有可能将室温拉伸强度提高到1500MPa。40余年来，钛合金的发展取得了巨大成就，抗拉强度从300~400MPa提高到1500MPa 左右，从而在航空工业上的应用迅速增加，广泛应用于各种飞机和发动机上，在F-22战斗机和V2500发动机上的的用量分别占到结构重量的41%和31%。可以说，钛合金在现代飞机上的应用，已经成为航空业发展的重要标志之一。 20世纪80年代以来，为满足飞机结构用钛的需求，高强钛合金获得了长足发展，其中对高强钛合金研究最广泛、生产量最大和应用量最多的应属美国和俄罗斯，已形成了各自发展且各具特色的局面。俄罗斯研究人员研究了[Mo]当量对钛合金拉伸强度的影响，如图1所示。从图中可以看出，退火钛合金的强度性能，随着钼当量增加到10~11%而提高，这时合金组织大致为相等数量的α和β相，然后强度下降。固溶时效钛合金的拉伸强度随着钼当量增加到12~14%而提高，然后下降。这种规律性是由以下情况决定的，当钼当量增加到临界浓度时，淬火时形成的亚稳定β相的数量增加，因此，为获得高强度钛合金，
钛材料对外加应力或载荷所表现的力学响应。加载温度、形变速率和环境介质都会影响力学性能。主要的力学性能有：屈服强度和断裂强度、伸长率、面缩率和冲击功、疲劳强度和疲劳极限、断裂韧度和疲劳裂纹扩展速率和抗蠕变性能等。 屈服强度(σ0.2)和断裂强度(σF) 工业纯钛、钛合金的强度和材料中占据间隙位置的元素[O]、[N]、[C]等的含量有关，通常将这些元素综合在一起规定为等效氧量[O]eq，其算式为：[O]eq＝[O]+2[N]+0.75[C](原子百分数)。随[O]eq的增大，钛材料的屈服强度显著提高。屈服强度与显微组织有密切关系，例如，α+β型钛合金(Ti-6Al-4V)细的等轴组织的屈服强度和断裂强度最高，分别可以达到1120MPa和1505MPa。 具有初生等轴α相和细针状(或片状)的混合组织称为双态组织，其断裂强度(1455MPa)比粗等轴组织的强度(1370MPa)高。完全针状组织的σ0.2最低。亚稳β钛合金，例如Ti-15V-3Cr-3Sn-3Al，其断裂强度受冷轧变形量、固溶处理和冷却速度的影响。 伸长率、面缩率和冲击功[O]eq，增多使钛材料在室温的伸长率下降。[N]的作用最大，其次是[O]，再次是[C]。长时间(500h)退火，能使工业纯钛的面缩率和冲击功在500℃附近出现最低值。其高温伸长率在500℃附近，也出现极小值。拉伸速率ε为2.7×10-5/s 时，工业纯钛表现尤为明显。细晶(6μm)钛高温伸长率无下降现象。 α+β型钛合金细晶等轴组织的伸长率或断裂应4V经过1088K固溶后水淬，其中β相可在变形中诱导转变成马氏体，表现出在223K的夏比冲击功和动态断裂韧度均得到明显改善。与此同时，伸长率和断裂应变也提高。采用新型氢处理工艺，可使Ti-5Al-2.5Fe和Ti-6Al-4V合金的屈服强度、断裂强度和伸长率分别提高8%～15%，5%～13%和7%～14%。 疲劳强度和疲劳极限工业纯钛具有明确的疲劳极限，随等效氧量增多而提高，随晶粒粗化而降低。Ti-6Al-4V的疲劳强度(σN)(即寿命为107周的应力幅)，既决定于合金的组织，又受试验时环境介质的影响。粗大等轴组织的σN恒为最低，不到500MPa，在空气中和在3.5%NaCl溶液中，双态组织的σN较高，可达650～700MPa之间。在钛合金中，等轴α+β显微组织光滑试样的疲劳性能，比转变β组织的性能优越，前者萌生疲劳裂纹的寿命长。但是，转变β组织的疲劳裂纹扩展阻力则较大。 断裂韧性和疲劳裂纹扩展速率钛合金的平面应变断裂韧性和显微组织有密切关系。不论强度级别如何，β加工形成针状或片状组织的断裂韧性KIC要比同等强度的等轴组织高，但常规的伸长率要受到损害。α+β型钛合金虽然成分已定，由于热处理的经历不同，可以出现差别很大的显微组织。即使屈服强度几乎相同，不同取向材料的断裂韧性也有很大的差异。Ti-6Al-4V厚板T-L取向的试样，粗大组织的KIC比细小组织的可高22%。为了使断裂韧性和常规伸长率达到适当平衡，可采取获得双态组织的热处理。Ti-6Al-4V合金的显微组织对裂纹慢扩展的撕裂模量(TR)的影响，比对断裂韧性(JIC)的影响更大。合金中若有亚稳定β相，形变时感生α″马氏体有助于提高较低温度的断裂韧性。α型钛合金的断裂韧性受α2(Ti3Al)析出的影响，强度提高，KIC下降。 β型钛合金断裂韧性，主要决定于由β相中析出的α相的形态。Ti-15-3合金先高温后低温时效，组织中同时存在粗大α相和细小的α相，强度和断裂韧性得到满意平衡。铸造Ti-15-3钛合金的KIC和Ti-6Al-4V钛合金相当。改善钛合金断裂韧性的冶金因素，也
