设计、制作常用二极管资料大
全

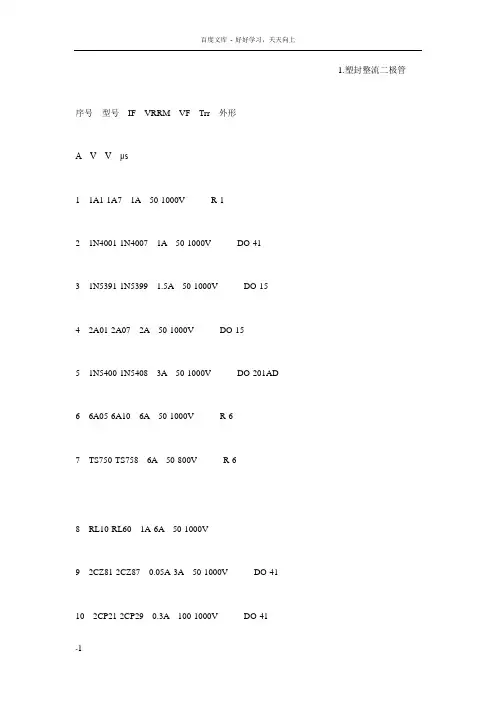

17 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-15
18 RC2 0.3A 2000V 3 0.5 DO-41
19 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD
8.稳压二极管
序号名称型号P ZM V Z W V
1
稳
压
二
极
管BZX55 0.5W 2.4V-47V
2 1N5985B～1N6031B 0.5W 2.4V-200V
3 1N4728～1N476
4 1W 3.3V-100V
4 1N5911B～1N5956B 1.5W 2.7V-200V
5 2CW37-2.4～3
6 0.5W 2.4V-36V
6 2CW51-2CW68 0.25W 3V-28.5V
7 2CW101-2CW121 1W 3V-37.5V
8 2DW50-2DW64 1W 41V-190V
9 2DW80-2DW190 3W 41V-190V
10 2DW110-2DW151 10W 4.3V-470V
11 2DW170-2DW202 50W 4.3V-200V
12
温度补偿
稳压二极管
2DW230-2DW236 0.2W 5.8V-6.6V
9.高速开关二极管
序号型号I C V RM Trr
外形mA V ns
1 1N4148 150 100V 4 DO-35
2 1N4149-1N4154 150 35-100V 2-4 DO-35
3 1N4446-1N445
4 150 40-100V 1-4 DO-35
4 1N914 7
5 100V 4 DO-35
5 BAV17-BAV21 250 25-250V 50 DO-35
6 BAW75-BAW76 300 35-75V 4 DO-35
7 2CK70-2CK79 10-280 20-60V 3-10 DO-35
8 2CK80-2CK85 10-300 20-60V 5-10 DO-35
9 1S1553-1S1555 100 70-35V 3 DO-35
10 1S2471-1S2473 130-110
常用贴片元件封装2009-05-11 12:35
LED发光二极管技术参数常识 半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。事实上,数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。 一、半导体发光二极管工作原理、特性及应用 (一)LED发光原理 发光二极管是由Ⅲ-Ⅳ族化合物,如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的,其核心是PN结。因此它具有一般P-N结的I-N特性,即正向导通,反向截止、击穿特性。此外,在一定条件下,它还具有发光特性。在正向电压下,电子由N区注入P区,空穴由P区注入N区。进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光,如图1所示。 假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后,再与空穴复合发光。除了这种发光复合外,还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获,而后再与空穴复合,每次释放的能量不大,不能形成可见光。发光的复合量相对于非发光复合量的比例越大,光量子效率越高。由于复合是在少子扩散区内发光的,所以光仅在靠近PN结面数μm以内产生。 理论和实践证明,光的峰值波长λ与发光区域的半导体材料禁带宽度E g有关,即λ≈1240/Eg (mm)式中Eg的单位为电子伏特(eV)。若能产生可见光(波长在380nm紫光~780nm 红光),半导体材料的Eg应在3.26~1.63eV之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管,但其中蓝光二极管成本、价格很高,使用不普遍。 (二)LED的特性
LED 投光灯规格书 客户代码: 品名: LED 150W投光灯 规格: L425 * W325 * H190 mm 送样日期: 2014年6月30日 本厂型号: HTG06150 档案号: 送样数量: 承认书份数: 1份 一.产品材质： 高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；大功率LED 光源；搭配高效率恒流电源. 二.适用场所： 主要用于户外投光照明、建筑物外墙、港口码头等，户外广告。厂区、体育馆、停车场、广场、码头、工地、广告牌、桥梁、江河堤岸、园林、景观、庭院、草坪、池塘以及其他夜景亮化、照明的场所。 三、特点： 1.采用集成大功率LED（50W）作为光源。运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半 导体晶片。 2.散热器与灯壳一体化设计，LED 直接与外壳紧密相接，通过外壳散热翼与空气对流散热，充分保证了LED 灯的使用寿命。 3.灯壳采用铝合金压铸成型，可以有效的散热和防水、防尘。灯具表面进行了耐紫外线抗腐蚀处理，整体 灯具达到P65 标准。 4.采用单体椭圆反射腔配合球状弧面来设计，针对性地将LED 发出的光控制在需要的范围内，提高了灯具 出光效果的均匀性和光能的利用率，更能凸显LED泛光灯节能优点。与传统的纳灯相比，可节电70%以上. 5.无不良眩光、无频闪。消除了普通灯不良眩光引起的刺眼、视觉疲劳与视线干扰。 6.启动无延时，通电即亮，无需等待，消除了传统灯具长时间的启动过程。 7.绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。
四、投光灯技术参数 五、使用说明 1.产品使用工作电压：AC 85V～265V 50/60Hz。勿超出工作电压范围。 2.贮存环境温度-50℃～+50℃.工作环境温度：-40℃～+50C℃，最佳工作环境温度为-0℃～+30℃。 3.由于灯具有玻璃配件，在搬运，贮存的时候请注意轻拿轻放，勿重压。
M7 整流二极管 2010-03-18 15:04 整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V. 硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。 整流二极管的选用 整流二极管一般为平面型硅二极管，用于各种电源整流电路中。 选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。 普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如，1N系列、2CZ系列、RLR系列等。 开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V 系列、1SR系列等）或选择快恢复二极管。 整流二极管的常用参数

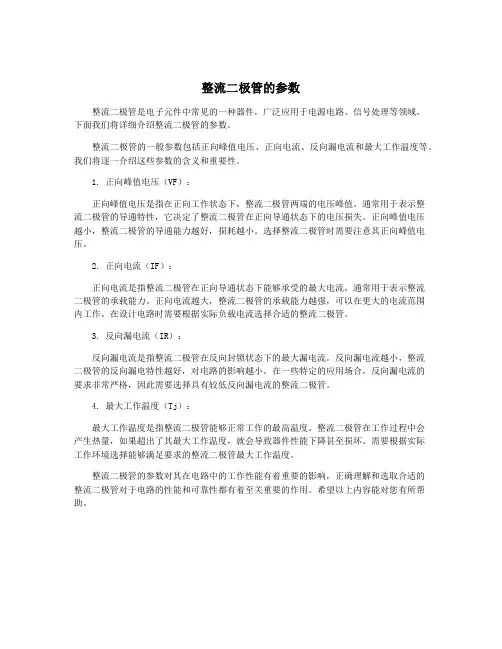

（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。 （2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V，1N4007的VR为1OOOV （3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。 （4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。 （5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。 （6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。 （7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二

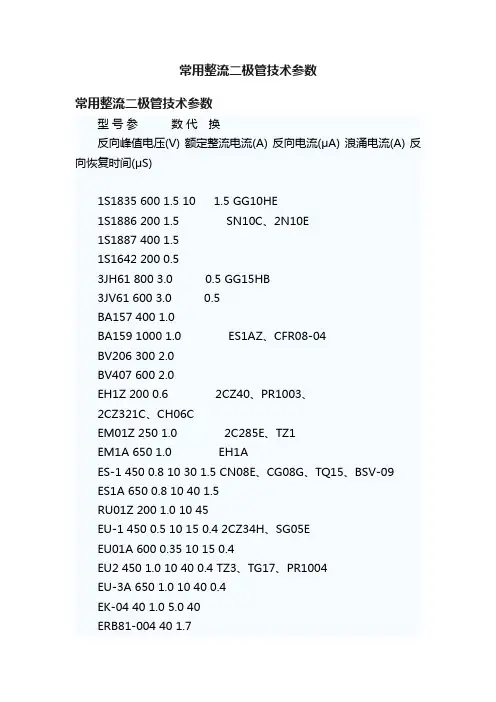

1N 系列常用整流二极管的主要参数
反向工作 峰值电压 URM/V 额定正向 整流电流 整流电流 IF/A 正向不重 复浪涌峰 值电流 IFSM/A 正向 压降 UF/V 反向 电流 IR/uA 工作 频率 f/KHZ 外形 封装
型 号
1N4000 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5100 1N5101 1N5102 1N5103 1N5104 1N5105 1N5106 1N5107 1N5108 1N5200 1N5201 1N5202 1N5203 1N5204 1N5205 1N5206 1N5207 1N5208 1N5400 1N5401 1N5402 1N5403 1N5404 1N5405 1N5406 1N5407 1N5408
25 50 100 200 400 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000
1
30
≤1
＜5
3
DO-41
1．5
75
≤1
＜5
3
DO-15
2
100
≤1
＜10
3
3
150
≤0.8
＜10
3
DO-27
