雷达料位计应用中注意的几个关键问题 针对雷达料位计在应用中遇到的不同容器、不同介质及各种复杂的测量环境，利用雷达料位计的测量原理和特点，在选型、安装和应用中采用相应的方法，解决连续生产过程中料位测量的各种问题，纠正雷达料位计在选型和安装中容易忽略的问题。同时，对应用中的各种具体问题进行了简要分析，并提出解决方案。雷达料位计；发射波；回波；天线；选型；安装中铝山西分公司的氧化铝生产是多工序衔接的连续作业，生产中大量使用物位测量仪表。物位测量对于提高氧化铝生产效率，控制质量和安全环保都起到非常重要的作用。物位测量的介质有水、浆料、粉状料；环境有较好的静态液面，也有大量蒸汽积聚的液面，有粉尘飞扬的物料，还有汽中带料的环境；有带压的，也有敞口的。需测量的物位几乎全部需要实时测量，有相当一部分直接参与控制。各工序物位测量中，介质的多样性、工况的复杂性、工艺要求的严格性给物位测量带来一定难度。我们使用的物位仪表主要是雷达料位计，达刀划余台，生产厂家有E + H 公司、SIEMENS 公司、ROSEMOUNT 公司、Vega 等。实践表明，使用好雷达料位计，重点要做好选型、安装和对不同工况有针对性地采用相应的维护措施。雷达料位计要按要求的量程、信号、环境、介质类型、槽、罐情况选型。1 . 1 雷达天线l ）棒式天线。如E + H 公司生产的FMR231 型雷达，适合于测量腐蚀性介质，工作压力可达1 . 6Mpa ，被测介质温度可达200 ℃，发射角大，一般在30 °，信噪比小，精度较低，但易于清洗，常用于测量运行条件较好、口径较大、测量范围小的槽罐和腐蚀性介质。 2 ）喇叭口天线。喇叭口天线喇叭口径大，收发性能好。这种雷达适合于大多数测量，工作压力可达6 . 4MPa，被测介质温度最高可达350 ℃，聚焦性能好，发射角比棒式天线小。如果是高频雷达料位计，发射角就更小，准确度更高。如SIEMENS 公司的APEX 型雷达，测量精度可达±1mm。许多缓冲罐、储罐、反应罐等都选用这类天线，但这类天线不适用于腐蚀性介质的测量。 3 ）抛物面天线。这是最近推出的新型天线，多用在高频发射的雷达，由于其发射角只有3 . 5°，非常适合测量精确目标和饶过障碍物进行测量。 4 ）导波雷达。通过导波金属或缆绳收发电磁波，属接触测量。由于它对粉尘、蒸汽、导波杆上粘附介质等影响较小，所以更广泛地应用在固体料位和介电常数很小的液位测量。 5 ）套管天线。当介电常数较小（1 . 6~3 ）或液面产生持续涡流或容器内装置造成假反射时，应选这类仪表。套管对雷达波有聚焦作用，天线装在导波管中或旁路管中。套管内径大小对雷达波传播时间产生影响，所以在参数设置时应设置套管内径参数，对行程内时间进行补偿。另外，这类天线要求被测介质流动性好，不易挂料。1 . 2 发射频率大多数经济型雷达都采用5 . 8GHz 或 6 . 3GHz 的微波频率，其发射角较大，容易在容器壁或内部构件上产生干扰回波。虽然喇叭天线增大可以减小发射角，但体积增大，安装不便，而且改善有限。采用高频率的雷达，如SIEMENS 公司的LR400 ( 24GHz ）、Vega 公司的Vega Plus40 ( 26GHz ) ，发射角可以到8°，这样即使在测量狭长的料罐物位时，也能有较高的测量精度。1 . 3 外壳材质雷达料位计多采用铝制外壳，不耐碱腐蚀，遇到这种工况最好采用塑料外壳。l ）为防止进料反射的虚假信号影响测量，测点应避开进料口。固态物料测量也应避开出料口，出料处的物料没有代表性。2 ）天线安装应垂直于界面，与罐壁距离应大于发射角波束区域，但为了防止虚假回波，也不能安装在拱型罐中心。3 ）避开有很强涡流的区域，如有搅拌或很强的化学反应的地方，应采用旁路管或导波管安装方式。4 ）避开振动、高压清洗及横向负载，以防损坏仪表。5 ）采用加接管安装时，天线轴线应垂直物料表面；天线伸入罐顶足够长，保证足够回波。需要时采用天线延伸管，同时加大接管直径，以减少接管产生的干扰回波。6 ）底部锥型的槽罐安装时，应注意天线要对准槽底，这样虽然带来一定误差，但可以实现料位完整测量，又可以克服锥型底引起的虚
工程代号： 编写: 审核： 批准： 日期： 页 码 雷达料位计手操器调试说明 LR260 1、 恢复工厂设置 进入4 Service － 4.1 Device Reset － 选择Factory Defaults － 确定 2、 设定参数 进入2 Setup － 2.2 Input － 2.2.1 Sensor Calibration － 2.2.1.4 Sensor Units －选择M （单位是米） 2.2.1.5 Operation － 选择Level （物位测量） 2.2.1.6 Low Calibration Pt －输入16 （满量程16米） 2.2.1.7 High Calibration Pt －输入0（高位点） 2.2.7 Rate － 2.2.7.1 Response Rate －fast （选择反应速度） 标红处根据实际情况设定。 3、 回波选择（如以上步骤完成后仪表正常工作，不需调整此项） 2.2.4. Echo Processing － 2.2.4.1 Echo Select － 供选择形式12种，第三项 L ，第八项 BLF ，第十二项 TF 是常用的形式，根据实际情况调整。如果使用延长导波管，建议使用第三项L 。 4、 阻尼时间设定 2.2.4. 3.2 Damping Filter ，工厂默认为0，一般可设定5－20S 。可以抑制测量波动。 5、自动抑制范围

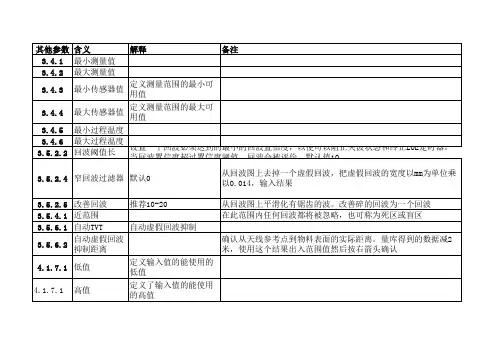

工程代号： 编写: 审核： 批准： 日期： 页 码 2.2.5.3 Auto Suppression Range 工厂默认为1.00M ，可以根据实际情况设置范围是0－30M 。一般设置为法兰下端面至喇叭天线的长度加20－30CM 。 2.2.5.2 Auto False Echo Suppression 虚假波抑制学习， 选择Learn ，等待变为On ，设置成功。 6、波形图 3.1 Echo Profile ,观察波峰位置。

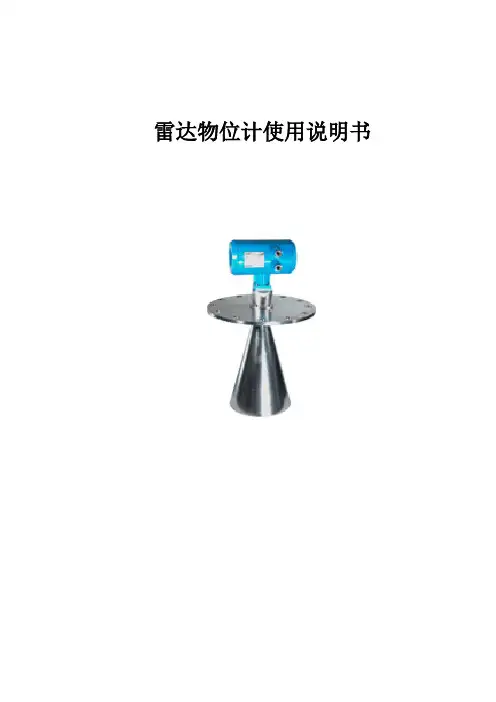

雷达物位计使用说明书
目录 一、脉冲型雷达物位计 测量原理-------------------------------------------------------------------------------------------1 产品简介------------------------------------------------------------------------------------------2 安装指南------------------------------------------------------------------------------------------3 仪表尺寸------------------------------------------------------------------------------------------7测量条件------------------------------------------------------------------------------------------9 编程调试-------------------------------------------------------------------------------------------9 技术参数------------------------------------------------------------------------------------------11 产品选型------------------------------------------------------------------------------------------12 二、导波型雷达物位计 测量原理-------------------------------------------------------------------------------------------15 产品简介--------------------------------------------------------------------------------------------17 安装指南--------------------------------------------------------------------------------------------18 调试--------------------------------------------------------------------------------------------21 仪表尺寸---------------------------------------------------------------------------------------------22 技术参数--------------------------------------------------------------------------------------------22 产品选型--------------------------------------------------------------------------------------------23
导波雷达物位计 使用手册 重庆霍克川仪仪表有限公司
目录 测量原理 (3) 产品介绍 (4) 安装指南 (5) 仪表调试 (10) 接线方式 (21) 技术参数 (21) 产品选型 (22)
MPS2000系列导波雷达物位计 测量原理 导波雷达是基于TDR（时间行程）原理的测量仪表。 探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面 时反射回来被仪表内接收器接收。通过独特的等效采样 技术，将记录脉冲发射到接收之间的时间差，最终转化 为仪表到料位之间的距离。并将距离信号转化为物位信 号。 输入 反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出 微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 其中C为光速 因空罐的距离E已知，则物位L为： L=E-D 输出 通过输入空罐高度（零点），满罐高度（满量程）及一些现场工况和应用参数来来使得仪表自动使用现场的测量环境，对应料位的比例输出4～20mA电流信号以及HART仪表总线上的数据。
产品介绍
安装指南 下述的安装指南适用于缆式和杆式探头测量固体颗粒料和 液体物体。同轴管式探头只适用于液体物体。 安装位置： 尽量远离出料口和进料口。 对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐， 物位仪表不要安装在罐的中央。 建议安装在料仓直径的1/4处。 缆式探头或杆式探头离罐壁最小距离不小于30厘米。 探头底部距罐底大约30mm。 探头距罐内障碍物最小距离不小于200mm。 如果容器底部是锥型的，传感器可以安装 罐顶中央，这样可以一直测量到罐底。 测量范围 说明： H----测量范围 L----空罐距离 B----顶部盲区 E----探头到罐壁的最小距离 顶部盲区是指物料最高料面与测量参考点之间的最小距离。 底部盲区是指缆绳最底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。 注意： 只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
一、简介 料位计，是用来测量料仓/容罐/仓储等料位的计量仪表，并将料位信号（开关量或连续量）转换为电信号（模拟信号或数字信号）传送到PLC/DCS上，辅助自动化系统控制卸料、加料或停止进料，保持料仓内料位高度。 料位计又称为料位仪表，料位传感器，料位仪，料位变送器、物位计、物位仪表等。 料位计可测量各种状态的物料，如液态、浆液状、灰状、粉状、颗粒状、块状等的物料料位，广泛应用于各个行业。 料位计的分类 随着工业自动化水平的提高，以及在工厂的实践经验中，料位计种类繁多，根据不同的分类方式，有如下种类， 1）根据被测对象分为： 液位计（测量液体） 界面仪（测量液液、固液分界面） 物位计（测量固体物料） 2）根据测量目的分为： 开关量测量（即高低料位报警） 连续量测量（实时料位监测） 3）根据测量方式及原理分为： 接触式：阻旋式、音叉式、电容式、重锤式、射频导纳式、导波雷达式
非接触式：电磁式、超声波式（三维成像）、雷达式、核子式、中子式、射线式、称重式、无源核子、辐射式、激光式 二、各种料位计的各种原理及优缺点 1、阻旋式料位开关 测量原理：高料位时，通过电机驱动传动杆末端的桨叶旋转，当物料覆盖并阻止桨叶旋转时，输出触点（干接点）报警信号，同时切断电机电源；低料位时，桨叶由被覆盖状态到释放，弹簧将电机拉回工作位置，输出相反的触点（干接点）报警信号。 适用工况：适用于各种固体物料测量；温度<=800℃，压力<=10bar，拽引力<=2.8t，灵敏度达20g/l，可要求FDA食品级认证，EHEDG卫生级认证，ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证；
雷达液位计 概述 雷达液位计是利用超高频电磁波经天线向被测容器的液面进行发射，当电磁波碰到液面后反射回来，仪表检测出发射波和回波的时差，从而计算出液面高度。雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。一般分为工业测量级和计量级。 本节规程以APEX雷达液位计为例说明，其他同类仪表可参照执行。 技术特点 APEX雷达液位计采用24GHz的频率和先进的电子线路，天线很小，其雷达波的射角也非常窄。体积小重量轻的天线简化了安装过程。同时很窄的雷达波射角减少了由容器内部障碍产生的回波，像搅拌器、热交换器、进料口、挡板、热电阻套管、伴热蒸汽管和其他障碍物。非常窄的雷达波的射角也提高了安装的灵活性，因为雷达可安装在原有的距罐壁很近的法兰上。APEX雷达液位计测量距离可达17m。 APEX雷达液计的基本输出为4～20mA DC模拟信号，其上叠加了HART数字信号。APEX也接受一路RTD(热电阻)信号。应用HART手操器，可将输出信号组态为显示液位或标准体积。 主要技术指标 测量介质：液体，悬浊液和浆液。 测量范围：～17m。 供电：4线制操作，18～36V DC(或90～250V AC，50Hz)，功耗9W。 输出信号：4～20mA DC(叠加了HART数字信号，可以接收1路RTD信号)。 电子部分／外壳温度范围操作温度为：- 40～70℃；带一体化表头的操作温度为- 20～55℃。 工作压力：0～。 工作湿度范围：5％～100％(外壳拧紧条件下)。 防爆等级：本安型ibⅡCT1～6。 校验 可通过计算机、二次表或HART手操器进行调试。调试时应检查罐高、静空、量程等参数是否设定正确。 待测液体液位在零位时，调整仪表零位，使其输出信号为4mA。 罐内充入待测液体，液面升高到满量程时，调整仪表量程，使其输出为20mA。 改变液位高度，待液面稳定后，用钢尺测量液面高度，所得数值与仪表指示应相符，否则继续检查校验。 使用维护 雷达液位计的日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30～60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正供上，并检查保险丝是否烧坏。 雷达液位计使用时是和设备连成一体的，整个系统是密封的，所以平时还应检查各部件连接处的密封情况是否良好。 检修 拆装检修各防爆结合面时，不得有划痕碰伤。才可涂油漆，可涂少量润滑油和少量防锈油。

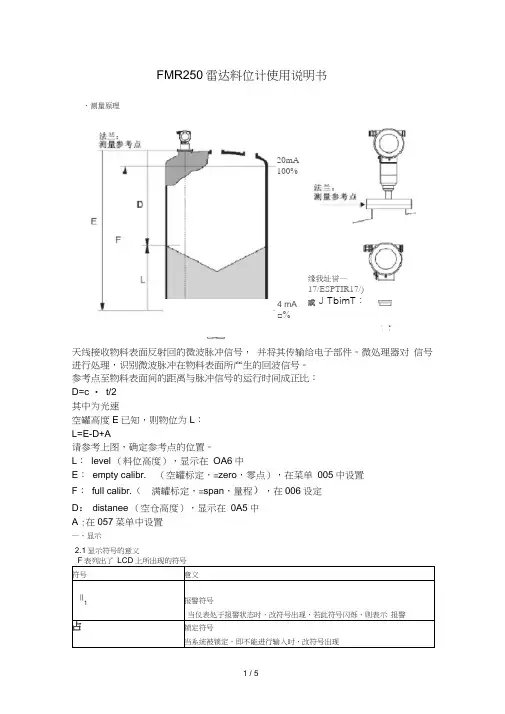

FMR250雷达料位计使用说明书 天线接收物料表面反射回的微波脉冲信号， 并将其传输给电子部件。微处理器对 信号进行处理，识别微波脉冲在物料表面所产生的回波信号。 参考点至物料表面间的距离与脉冲信号的运行时间成正比： D=c ? t/2 其中为光速 空罐高度E 已知，则物位为L ： L=E-D+A 请参考上图，确定参考点的位置。 L ： level （料位高度），显示在 OA6中 E ： empty calibr. （空罐标定，=zero ，零点），在菜单 005中设置 F ： full calibr.（ 满罐标定，=span ，量程），在006设定 D ： distanee （空仓高度），显示在 0A5中 A :在057菜单中设置 —、显示 2.1显示符号的意义 符号 意义 || 1 报警符号 当仪表处于报警状态时，改符号出现，若此符号闪烁，则表示 报警 占 锁定符号 当系统被锁定，即不能进行输入时，改符号出现 缘我址誉― 17/ESPTIR17/) 或 J TbimT ： 20mA 100% 、测量原理 4 mA □% I '■ I I
在一般的料位测量的使用中，主要设置以下参数: 介质类型（media type 001）,罐体形状（Vessel/silo 00A）空罐标定（Empty Calibr. 005）,满罐标定（Full Calibr. 006），线性化（linearisation 041），客户单位（Customer unit 042），最大量程（max scale 046此处的数值需与满罐高度一致）零点调整（offset 057这一数值将会加到测量值上） 在调试过程中需要用到的其他菜单： 电流输出模式（Curr. Output mode 063 一般选择“标准” -“Standarc”）查看波络线（在菜单envelope curve 0日查看信号距离。 （基本设置00）--（介质类型001: solid固体；liquid液体）----（罐体形状 00A: unknow 未知；metal silo 金属仓；…..）---（介质特性00B: unknow 未知；DC1.6..1.9…..）---（过程条件00C: standard 标准;f ast change快速变化；…..）---（空罐标定005:输入数值）---（满罐标定006:输入满量程值）---（距离/ 测量值008:显示D和L）--（检查距离051 : distance= OK距离OK ；dist. too small 距离太小；manual 手动；...）---（抑制图范围052：手动输入，在此范围内
OPTIWAVE7300C雷达液位计参数设置 前言：雷达菜单设计，一切设置在管理员菜单中进行，管理员菜单下有三个并列的菜单：快速设置、高级设置、服务菜单。快速设置是从高级设置中提取出来的部分常用菜单，类似于手机通讯录中的快捷拨号通讯录。你只要选择快速设置---完全设置，按照中文提示一步一步往下走，这台雷达就设置完成了。其它高级设置中的内容仅用于你希望单独做空频谱，或单独修改罐高或单独设置输出电流时或一些特殊功能时用。按＞键—进入菜单选项—按▼键或者▲键切换至“操作员”—按＞键输入密码—▼▲—按▼键或者▲键进入基本参数菜单设置—进行相应参数修改—当有参数需要修改时按确认并返回，退出时出现:保存YES/NO 时按YES—按确认并退出返回。雷达罐高、死区设置
说明：雷达直接测量的量为距离，即雷达基准至液面的距离，物位=罐高-距离，距离测量非常准确，因此物位测量是否准确完全取决于罐高是否设置准确。以实际罐高1800mm，短脖高度300mm为例，设置参数如下： 1.1罐高=实际罐高+短脖高度=1800mm+300mm=2100mm 1.2上部死区（即盲区）=短脖高度+100mm=300+100=400mm 死区设置特别说明：死区的含义为死区以内的雷达反射波不参与运算，这些反射波来自于死区以内的阻挡物如短脖比较细会产生反射导致雷达误判断，如果液位进入不了死区，死区可相应设大一些，无需用尺子量，用肉眼观察短脖高度，只需要比短脖
大一些即可。 1.3输出设置：4mm设置罐底0mm； 20mm设置实际罐高1800mm。 1.其它参数设置 2.1无论任何材质的容器，均设置为金属罐； 2.2 带搅拌或无搅拌的容器，均设置为处理罐； 2.3 敞口罐或闭口罐，均设置为插座； 2.4 遇到体积计算时，全部回车带过，这一部分计算是通过测量到的液位高度和输入的罐体直径来计算物料体积甚至重量。我们只要求测量液位高度，因此这些参数千万不要改动，因为它们会参与运算，如果设置的不合适，雷达会出现计算错误而提醒无法保存的故障。 2.空频谱设置 空频谱的含义：空频谱指给罐体拍照，即将液位以上罐体内的所有干扰物全部拍一张照片储存起来，在正常测量时减去。在快速设置\完全设置进入空频谱设置菜单时，询问容器是否已完全充满，选未充满（无论空罐或未充满均选择未充满，不选空），询问所有运动部件是否已全部开启，选是，询问选择距离编辑，这时候需要特别注意，手动输入距离时，这个输入的距离必须小于雷达基准到达实际液面的距离，如果大于或等于雷达基准到实际液面的距离的话，雷达会将实际液面也拍成照片当做干扰信号了。例如：现在的实际距离是1m，则手动输入空频谱距离时必须小于

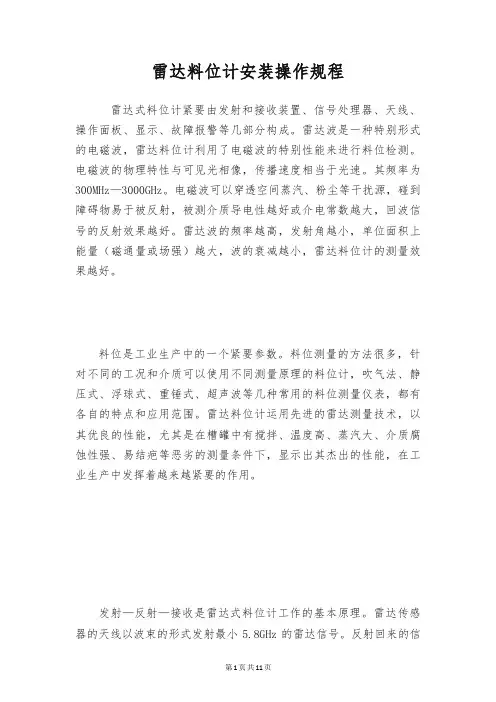

雷达料位计的原理及应用 一、概述 料位是工业生产中的一个重要参数。料位测量的方法很多，针对不同的工况和介质可以使用不同测量原理的料位计，吹气法、静压式、浮球式、重锤式、超声波等几种常用的料位测量仪表，都有各自的特点和应用范围。雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。 二、原理及技术性能 雷达波是一种特殊形式的电磁波，雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。 雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，雷达料位计的测量效果越好。 １.雷达料位计的基本原理 雷达式料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。 发射－反射－接收是雷达式料位计工作的基本原理。雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。 即：h= H–vt/2 式中h为料位；H为槽高；v为雷达波速度；t为雷达波发射到接收的间隔时间； ２.雷达料位计测量料位的先进技术： (１)回波处理新技术的应用 从雷达料位计的测量原理可以知道，雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为雷达料位计能够准确测量的关键因素。 (２)测量数据处理： 由于液面波动和随机噪声等因素的影响，检测信号中必然混有大量噪声。为了提高检测的准确度，必须对检测信号进行处理，尽可能消除噪声。 经过大量的实验验证，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。 (３)雷达料位计的特点： 由于雷达料位计采用了上述先进的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。 ①可在恶劣条件下连续准确地测量。 ②操作简单，调试方便。 ③准确安全且节省能源。 ④无需维修且可靠性强。 ⑤几乎可以测量所有介质。 三、安装应注意的问题 （１）当测量液态物料时，传感器的轴线和介质表面保持垂直；当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。 （２）尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线最近的1/3锥形发射区内有障碍装置（因为障碍装置越近，虚假反射信号越强）。若实在避免不了，建议用一个折射板将过强的虚假反射信
E+H雷达物位计的分类和原理 雷达物位计分类 雷达物位计已成为物位测量仪表市场上的主流产品，主要分为雷达物位计和导波雷达物位计。雷达物位计 雷达物位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使存在虚假反射的时候，最新的微处理技术和软件也可以准确地分析出物位回波。通过输入容器尺寸，可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。由于信号的聚焦效果非常好，料仓内的安装物或仓壁的粘附物都不会影响测量。 E+H雷达物位计的分类和原理 导波雷达物位计的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行，接触到被测介质后，微波脉冲被反射回来，并被电子部件接收，并分析计算其运行时间。微处理器识别物位回波，分析计算后将它转换成物位信号给出。由于测量原理简单，可以不带料调整，从而节省了大量调试费用。测量缆或棒可以截短，使之更加适应现场的应用。对于蒸汽不敏感，即使在烟雾、噪音、蒸汽很强烈的情况下，测量精度也不受到影响。不受介质特性变化的影响，被测介质的密度变化或介电常数的变化不会影响测量精度。粘附：没有问题，在测量探头或容器壁上粘附介质不会影响测量结果。容器内安装物如果采用同轴套管式的测量完全不受容器内安装物的影响，不需要特殊调试。可以提供不同形式的探头用于不同应用：缆式，用于测量液体介质或重量大的固体介质，量程可达60米；棒式，用于测量液体介质或重量轻的固体介质，量程可达6米；同轴套管，用于测量低黏度的介质，不受过程条件的影响，量程可达6米。 3E+H雷达物位计的分类和原理 微波物位计工作方式类似雷达：向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。 4组成部分 仪表部分 z 环境温度：-20-60℃ z 供电电源：AC 220V±10% 50Hz z 测量精度：0.5% 功耗：≤3W z 模拟输出：4-20mA，负载能力≤550Ω z 继电器输出：4 组继电器转换接点（AC 220V 2A） z 安装方式：盘装开孔152 (宽) ×76 (高) 壁挂尺寸210(宽) × 280 (长) ×110(厚) 探极部分 z 介质温度：-40-240℃ z 传输距离：传感器和仪表之间的信号传输距离小于1.2km z 探极种类：棒式、缆式、同轴式、重型缆式 z 安装尺寸：G1.5 管螺纹 z 仓内压力：小于4MPa LD-DLE 型通用电容式物位计 实现了电容式物位计进料一次完成标定的简易操作；从而实现了物位测量的强功能与易操作的完美结合，充分体现了我司与时俱进的创新精神和能力。它由传感器和二次仪表两部份组成。传感器放在料仓顶，探极垂直伸进料仓内，二次仪表放在其他合适的地方。传感器把物位的变化转变成与之对应的电脉冲信号，远传给二次仪表处理，再用光柱显示物位高度，并有高/低限报警和4～20mA 变送输出，适用于液体/固体物料作物位高度显示、报警、控制和远传显示或组
文章来源：论文天下https://www.doczj.com/doc/0219069588.html, 雷达料位计在水泥工厂的选型及使用 1 概述 新型干法水泥生产线的物位参数是生产控制的主要测量参数之一。随着水泥生产自动化水平和控制系统可靠性要求的提高，料位测量控制的作用日益突出，对生产控制和管理起着十分重要的作用。物位检测有接触式、非接触式、极限式、连续式、3D物位检测等多种方式。水泥生产线的物位测量以固体物位测量为主，还有少量的液位测量。固体物料以块料、颗粒料和粉料为主，这些物料的介电常数、容重、温度、水分含量各不相同，对测量仪表的要求也不尽相同。随着物位测量仪表技术的发展，过去的接触式、极限式等测量方式在生产控制中已经较少采用。在新建水泥生产线中，物位测量仪表以雷达料位计为主。 2 雷达料位计的特点 雷达料位计开始使用于上世纪90年代末期，其微波频率范围为300MHz～300GHz，传播速度为光速。微波穿透力强，传播速度不受粉尘、蒸汽及介质组分的影响，传播衰减也很小。 雷达料位计是利用回波测距原理。发射天线向被测目标发射微波，被测目标反射的微波被接收天线接收，信号处理器将发射信号与
接收信号进行比较，计算出被测距离。由于微波在传播途径上有衰减和干扰反射，故测量的关键是要能接收到反射回波，并识别出有效回波。接收的回波能量大小与天线的发射和接收效率以及天线辐射功率有关，所以雷达料位计的天线设计和形状很关键。 接收的回波能量大小与物料表面的介电特性有关，介电常数值ε高，反射率高，得到的回波强度也高。介电常数值ε低，物料会吸收部分微波的能量，回波强度也较低。通常要求被测物料的介电常数值ε：液体为ε>1.8，固体ε>2.5。水泥厂固体介电常数值ε>2.5，水泥的介电常数值ε为3。 雷达料位计通常分为两类：脉冲型雷达(Pulse)和调频连续波雷达（FMCW）。过程监测场合主要选用脉冲型雷达料位计。现使用的脉冲型雷达料位计分为低频和高频两种类型，低频频率为6GHz左右，高频频率为26GHz左右，国外著名品牌都有这两种类型的雷达料位计。 与低频脉冲雷达料位计相比，高频脉冲雷达料位计有以下优点：能量高，波束角小，天线尺寸小，精度高。而低频雷达由于能量低，能量分散，所以发射角度大，方向性就差。26GHz雷达波长11mm，6GHz雷达波长50mm，雷达物位计在测量料位时，雷达波反射主要来自料面的漫反射，漫反射的强度与物料大小成正比，与波长成反比。 3 雷达料位计的选用 在水泥工厂，石灰石库，石膏库等储存块状物料，熟料库储存颗
雷达料位计的选型和应用总结 一总结： 物位是水泥工业生产过程的主要测量参数之一，和其他行业不同，在水泥工业中主要是固体物料的物位测量，液位测量则很少。固体物料种类繁多，有块状、颗粒状、粉状，这些物料的介电常数、容重、温度、水分含量也各不相同。接触式测量是过去测量物位的主要手段，如电容式、重锤式、音叉式、阻旋式，揽式等测量方法，由于测量时仪表和物料是接触的，在使用过程中往往会出现各种问题，如电容的挂料；重锤的断锤、埋锤；音叉的堵料等，且日常的维护量很大。到20世纪末，水泥工业开始采用非接触的物位测量，较早成熟的非接触的测量技术有超声波技术． 超声波技术近几年来发展很快，是目前应用最广泛的非接触式测量方法，特别在液位测量。在水泥厂超声波物位测量已较普遍应用在原料调配库、原煤库、熟料库等，但超声波必须借助于介质传播，如在水泥厂的储库物位测量通常以空气作为传播介质，而空气的温度、湿度的变化会影响超声波传播速度，空气中的粉尘也将衰减超声波的传播信号；当前超声波物位测量仅用于测量块料或颗粒状的物料，对粉仓料位的测量，由于粉仓料位表面在下料时非常疏松，对超声波信号有较强的衰减，现未使用． 九十年代末期，在过程检测领域出现了高性能、低价格的微波物位计即雷达料位计，所谓微波是电磁波，其频率范围为300MHz～300GHz, 微波的传播速度为3x108 m/s, 如设频率为5. 8GHz, 在大气中波长约为52mm，其穿透力强，传播速度不受粉尘、蒸汽及介质组分的影响，传播衰减也很小；对被测固体物料除要求其介电常数ε>1.8外，物料的温度、压力、密度等几乎不影响对其准确的测量；现有雷达料位计在天线设计和形状确保了接受回波的能量；另外现场调试也十分简单，通过专用的软件，能把正确的回波迅速找到，并立即换算为物位值。由于比超声料位计有其更卓越的性能，近几年来，雷达料位计迅速、大量进入了过程检测仪表的市场，在各行业普遍使用，如中环天仪西门子组装雷达料位计。在水泥行业也几乎由雷达料位计统占物位测量的领域，据统计近几年来新设计的大型水泥厂和粉磨站的各类库和仓近90%采用了各种类型的雷达料位计如西门 子雷达料位计，成功用在内蒙古冀东水泥厂，北京水泥厂等项目． 二． 雷达料位测量原理和主要技术因素 雷达料位计是利用回波测距原理。发射天线向被测目标发射微波，被测目标的微波被接收天线接收，信号处理器将发射信号与接收信号比较，计算出被测距离，并可算出相应的物位值。 微波脉冲来回传播时间t由下式决定： t= （1） 式中a—天线到被测目标的距离 c—微波传播的速度（光速） 由于微波在传播途径上有衰减和干扰反射，故测量的关键是要能接收到反射回波，并识别出有效回波。接收的回波能量Pk可用简化的雷达方程表示如下： Pk=Pτx C x GiGtGr/r4 （2） 式中： Pτ—天线辐射功率
1．雷达物位计产品概述 1.1 简介 KTRD80 系列传感器是先进的雷达式物位测量仪表，测量距离最大35 米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4...20mA 模拟信号。 1.2 应用 ●采用先进的非接触式测量 ●采用极其稳定的材料制造 ●测量液体、固体介质的物位 ●可以测量所有介电常数＞1.8 的介质 ●测量范围0...20m(可以扩展到35 米) ●采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输 ●4...20mA 输出或数字型信号输出 ●分辨率1mm ●不受噪音、蒸汽、粉尘、真空等工况影响 ●不受介质密度、粘稠度和温度的变化的影响 ●过程压力可达40bar ●过程温度可达250℃ 1.3测量原理 高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。 即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。 1.4 输入 天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D 与脉冲的时间行程T 成正比：D=C×T/2 （其中C 为光速）因空罐的距离E 已知，则物位L 为：L=E-D 1.5 输出 通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA 输出。 2.仪表介绍： 应用：过程条件简单，腐蚀性的液体。浆料、固体 比如：污水储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐 测量范围：20 米 过程连接：G11/2 螺纹或11/2NPT 介质温度：-40-120℃ 过程压力：-1.0-3bar 重复性：±2mm 精度：< 0.1% 频率范围：6.8GHz 防爆/防护等级：Exia II CT6/IP67
倡导节能环保还祖国以蓝天 CLTL A型智能料位计 使 用 说 明 书 河南倡蓝工业炉科技有限公司
目录 一、产品概述 (2) 二、设备结构 (2) 三、技术规格 (4) 四、工作原理 (4) 五、功能与使用 (5) 六、安装与接线 (7) 七、调试步骤 (9) 八、注意事项 (10)
一、产品概述 智能探测料位计采用了德国西门子可编程控制器、触摸屏界面及欧姆龙旋转编码器，具有运行可靠、响应速度快、测量精确、调试方便简捷、可远程控制、可用于恶劣的工业环境等优点。 工业现场的传感器与仪表往往相距几十米甚至数百米远，这就要求设备具有很强的抗干扰能力和很高的可靠性。仪表型料位计的仪表部分采用分立电子元件和普通仪表，抗干扰能力很差。因电磁的干扰很容易造成数据的漂移，导致测量不准确，甚至无法测量。为此，我公司在原产品的基础上，采用了西门子可编程控制器和欧姆龙绝对型旋转编码器等先进的高科技产品，欧姆龙绝对型旋转编码器可以把重锤的位置转化成格雷码送到PLC，重锤的某一位置对应一个唯一的码值。即使某一时刻受到干扰，但下一时刻就可以把丢失的码找回来，不会因为干扰而产生累计误差，保证了重锤回原点的准确性，从根本上解决了其抗干扰难题。同时还增加了西门子触摸屏操作员界面。触摸屏具有功能强、背光液晶显示、全中文界面、操作简捷、维护方便等特点。友好的操作界面使得CLTL-A型料位计调试简捷、操作简便、数据直观。特别适用于冶金、煤炭、化工、水泥、储运等行业的竖炉和料仓的粉末状、块状、颗粒状物料的料位检测与控制。 二、产品构成 本产品由控制箱、驱动机箱及连接电缆组成。控制箱可安装在现场的墙壁上或支架上(也可以安装在控制室内)，通过连接电缆与驱动机箱相连接共同组成料位计探测系统 (见图1) 。
CLW-DR-6型料位监测仪 使 用 说 明 书 威海海和科技有限责任公司
CLW-DR-6型料位监测仪简介 5.免维护运行，自诊断软件；
6.有限柔性传感器结构，长寿命运行; 7.低频测量系统，高稳定性，抗干扰能力强; 8.标准电流输出，易与微机相连。 五、技术指标： 1.电源：AC220V±10% 功率：15W 2.变送器环境温度：-20～+70 ?C 3.绝对误差：0.2m 4.变送器输出电流信号：4～20mA 5.数显二次仪表，上下限报警输出，报警值任设 6.标准量程：0～16m（特殊需要可特制） 7.传感器长期使用温度：110?C 8.防爆类型：本安型
第二部分CLW-DR-6型料位监测仪现场安装 一：安装准备 1. ①开孔位置上方要有 2.法兰安装： ① 3.电缆敷设：
二、现场安装 安装料位仪最好在空仓时进行，若难于空仓安装，应确保传感器的总高度高于仓内无料段的高度不超过2米。 （1）、搬运传感器至现场安装位置时，应连同外包装一起搬运； （2）、在安装现场，拆去垫块，将传感器打开成直线型，注意传感器各测量段的分组情况，包装时在一条直线上的为一组，从下向上依次为第一组、第二组、第三组……，每组测量段在打开时应保持彼此压紧状态； （3）、检查确保第一组的各段电缆线外的细热缩管在对应各段的测量极管内，若伸出塑料头外，应将其送入本组对应的测量极管内； （4）、将第二组测量段向下拉伸与第一组测量段压紧，注意拉伸时应连同第二组的电缆线一起拉伸，避免测量段内电缆带细热缩管的部分抻出，若伸出测量极管外，应将其送入对应的测量极管内； （5）、依次类推，将所有各组测量段压紧； （6）、将伸缩套的两件钢管反方向拉开，预抻紧钢丝绳，将电缆送入伸缩套内至电缆外玻璃丝套管上的标记与顶端支撑垫的上端面平齐，用螺栓将支撑垫与绝缘防转块拧紧，再将一个锁紧螺母拧在伸缩套的螺纹处； （7）、将顶端法兰盘自传感器底部穿入至传感器上端的绝缘防转块处，注意法兰盘上有橡胶石棉垫的一面向下，用螺栓将绝缘防转块拧紧在法兰盘上； （8）、将传感器自下向上依次放入仓内，注意转动碗处不得挤压电缆，放至伸缩套部位时，将两个锁紧螺母在螺纹处锁紧，锁紧时必须保证伸缩套底部的塑料件与最上面一个测量段的塑料件压紧；

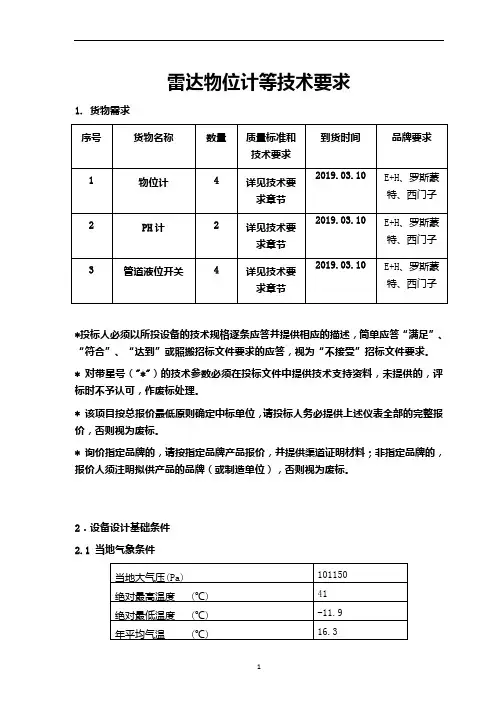

雷达料位计技术协议 一、总则 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，乙方应提供符合工业标准和本规范书要求的优质产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。本技术协议书所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。投标方所提供的设备及服务应符合以下标准： GB 50131-2007 自动化仪表工程施工质量验收规范 DL 5004 火力发电厂设计技术规程 GB 4208-1993 外壳防护等级（IP代码） GB 9969.1-1998 工业产品使用说明书总则 GB/T 15464-1995 仪器仪表包装通用技术条件 JB/T 9329-1999 仪器仪表运输、运输贮存基本环境条件及试验方法 1.乙方对所有提供的硬件、软件、仪表安装等技术服务和整套系统的最终运转负有完全责任，乙方提供的设备将是符合招标技术要求、完整的设备，在符合使用环境条件情况下，接通气、电源即可使用。 2.本技术协议书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 3.当双方发生异议时，应按照技术规格书、石化标准及国家标准、IEC标准中较高标准执行。同一文件内对不同条款的解释有异议时，取有利于用户的解释为有效。 4.乙方的技术附件、经过双方签字的供货范围清单等资料中的疏忽，遗漏和错误（包括硬件、软件和技术服务），无论是哪一方的责任，只要在设备移交以前被发现，都将由乙方及时更正，并保证不向用户提出任何增加费用要求及延期供货的要求。 5.乙方提供所供仪表及相关附件中文技术资料和维护手册、使用说明书等，每台仪表配一套。 6.乙方应提供安装仪表所需的配套专用材料和设备。每台仪表提供配对的过程连接法兰、螺栓、螺母等紧固件，如出现不相配的情况，由乙方全部负责更
液位料位计调试说明书
杨帆整理 目录 雷达液位计 (3) 超声波液位计 (4) 雷达料位计 (5) 射频导纳液位计 (6)
雷达液位计 型号：LR 250 操作步骤 （1）语言 （2）介质（选择液体liquid） （3）反应速度（快中慢）Quick Start （4）单位（选择米） （快速开始设置）（5）操作模式（液位level） （6）低标定点（空罐液位） （7）高标定点（一般选择0） （8）确认 说明： 1、低标定点的设置方法是先任意设置低标，测空
罐的液位，修改低标便可，例如：低标设置1米， 确认后显示-2米，实际液位为3米。再次修改低 标为3米，完成量程设置。 2、默认语言为英语，介质为液体liquid，反应速度 为快、单位为米、操作模式为液位level。 3、每次修改参数后到最后一步选择Yes 确认。 超声波液位计 超声波液位计设置为代码，具体如下： P01操作模式：1液位（level）2空间（space）3 距离（distance） P02界面属性：1水平（standard）2斜面（slope？） P03反应速度：1快（fast）2中（middle）3慢（slow） P04探头类型 P05单位：m、cm 、mm、英尺（feed）、英寸（inch） P06安装位置到池底的距离 P07量程 说明： 1、注意设置量程，例如安装位置到池底为3米， 池高2.8米，则P06为3米，P07为2.8米。不可与 雷达液位计混淆。 2、默认参数：操作模式：液位（level）；界面属性：
