水工钢结构课设说明书

《水工钢结构》暨露顶式平面钢闸门课程设计

一、设计资料

某水库溢洪道工作闸门，孔口净宽8.0m，设计水头H=5m，采用直升式露顶平面钢闸门，门顶超高取0.2m，试设计闸门门叶结构、门槽埋件、选择启闭机设备。

闸门门叶采用Q235镇静钢，焊条E43 。侧止水选用P60A型，底止水选用I110—16型。行走支承（学号为单号者，采用胶木滑道，压合胶木为MCS—2。学号为双号者，采用滚轮支承）。闸墩混凝土强度等级C20。依照《水利水电工程钢闸门设计规范》SL74—95设计。

二、设计内容及步骤

1、闸门结构的形式及布置

整个设计过程的关键，应综合考虑各方面因素。内容包括：闸门尺寸确定，门叶上需要的各种构件、数目及所在位置，梁格的形式及连接方式，联结系的布置和形式及边梁与行走支承。首先确定主梁形式、数目、位置，然后确定水平次梁及竖直次梁的形式、数目和位置。

2、面板设计

在满足强度要求的基础上，设计出一经济合理的面板厚度。在主梁截面选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。

3、水平次梁、顶梁和底梁设计

水平次梁采用不等肢角钢（单学号），槽钢（双学号）。顶、底梁

宜采用槽钢。在计算出各构件的内力后，选择各梁的截面，考虑利用部分面板抗弯，将所选截面适当缩小。之后，进行强度、刚度验算。

4、主梁设计

采用焊接组合截面，面板兼作主梁上翼缘的有效宽度按教材（7—11）式确定。内容包括：截面选择、（梁高改变）、翼缘焊缝、腹板局部稳定验算、面板局部弯曲与主梁整体弯曲的折算应力验算。

W=1.4--2.5的要求，可不改变梁高。

若主梁高度满足门槽宽深比

D

5、竖直次梁及横向联结系设计

横向联结系采用横隔板，并兼作竖直次梁。按构造要求确定其尺寸，即截面高度、腹板厚度与主梁相同，横隔板可不设上翼缘，其下翼缘用宽度100~200mm厚度10~12mm的扁钢做成。因横隔板截面尺寸大应力很小，可不进行强度验算。

6、纵向联结系设计

闸门自重G按教材附录十一附式（1）计算。纵向斜杆采用等肢单角钢其截面尺寸主要按刚度条件要求进行选择。

7、边梁设计

截面型式采用单腹式（适用滑动支承），双腹式（适用滚动支承），尺寸按构造要求确定，即截面高度与主梁端部高度相同，腹板厚度与主梁腹板厚度相。对单腹式边梁，为了便于安装胶木滑快，下翼缘宽度不宜小于300mm。对双腹式边梁，为便于腹板焊接其两腹板间距为300~400mm。边梁需验算的危险截面为与主梁连接处，即求出该截面的弯矩、剪力、轴力，按拉弯构件验算截面的强度以及抗剪强度

和腹板与翼缘连接处的折算应力强度。

8、行走支承及轨道设计

①、滑动行走支承设计

滑块每侧布置两个，由三条胶木压入铸钢夹槽内，用螺栓固定在边梁下翼缘上。根据滑块传递的荷载，确定其几何尺寸及单位长度的承压力，并由此确定夹槽尺寸及由表（7—2）确定出支承轨道轨顶弧面半径R及轨头宽度b。之后，验算滑块与轨顶弧面的接触应力及夹槽的强度。

胶木滑块轨道设计

轨道通长布置，埋设在门槽内。先根据混凝土承压强度确定出轨道底板宽度，然后按其弯曲强度确定底板厚度，最后定出轨道总高度，应大于三分之一的轨道底板宽度。

②、滚动行走支承设计

采用圆柱形滚轮，简支滑动轴承滚动支撑。滚轮尺寸：轮径D=300~1000mm，轮缘宽度b=80~150mm，D/d=4~6。在上述范围内初选D与b，后经（7—15式）验算滚轮轮缘与轨道之间接触应力强度，若不满足可增大D、b值。

轮轴直径d与轮径之比为d/D=0.15~0.3，初定d，并经验算。

轮轴验算包括：弯曲应力，剪应力强度，若不满足可加大d值。还应按（7—17式）验算轮轴与轴承板之间的紧密接触局部承压应力。

滚轮支承轨道设计

视轮压采用三块钢板焊接的工字形截面，应验算轨道底与门槽砼

之间的承压应力。为提高其刚度，可将轨道与门槽护角角钢连接起来，并将轨道上端做成斜坡形，以便将门叶引入门槽。

9、止水、止水座、门槽金属护角、导向装置及轨道设计

按设计资料设计门叶两侧及底止水，上游止水座可由门槽护角兼。导向装置可采用铸钢弧面滑块和钢板轨道，均按构造要求设置不必做结构计算。

10、闸门启闭力计算和吊耳设计，启闭机容量确定

闸门启闭力依照式（7—24、25）计算。根据闸门的宽高比宜采用双吊点，吊耳可设在边梁顶部（适用滚动行走支承，但需加设轴承板）或横隔板与顶梁相交处（需另设吊耳板，适用滑动行走支承）。由启吊力设计吊轴直径及初估吊耳板尺寸，之后由（7—26、27）式验算吊耳板孔壁局部紧接承压应力和孔壁拉应力。

由启门力选择双吊点电动卷扬式启闭机及容量

三、设计成果及要求

1、露顶式平面钢闸门设计计算说明书1份。

2、设计图纸1张。

内容包括：门叶上、下游立视图，侧视图，俯视图（包括门槽宽深比及行走支承和导向装置预埋轨道、护角、止水），材料表（将构件依次编号逐项填入表中，包括名称、形状、规格、数量），说明（提出对钢材、焊条、螺栓、止水、胶木、混凝土的材质要求和型号及标号）。

3、图纸采用50×75cm米格计算纸，制图比例1：25。

四、时间安排（共一周时间）

第一天闸门结构的形式及布置，面板设计，水平次梁，顶、底梁设计。

第二天主梁设计，横、纵向联结系设计。

第三天边梁设计，行走支承及轨道设计。

第四天止水、止水座，门槽埋件，导向装置，启闭力，吊耳板设计，启闭机容量选择。

第五天整理计算说明书，画图。

第六天画图

第七天交设计成果

完整钢结构课程设计精

贵州大学高等教育自学考试实践考试 钢结构课程设计 课程代码：02443 题目：单层工业厂房屋盖结构——梯形钢屋架设计 年级：2 0 1 3 级 专业：建筑工程 层次：本科 姓名：张伟 准考证号：21001181132 衔接院校：贵州大学 指导老师：张筱芸 完成日期： 2015. 4. 24

附件：设计资料 1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》 2、设计任务及参数： 第五组： 某地一机械加工车间，长84m，跨度24m，柱距6m，车间内设有两台40/10T中级工作制桥式吊车，轨顶标高18.5m，柱顶标高27m，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m预应力钢筋混凝土大型屋面板（1.4KN/m2），上铺100mm厚泡沫混凝土保温层（容重为1KN/m3），三毡四油（上铺绿豆砂）防水层（0.4KN/m2），找平层2cm厚（0.3KN/m2），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。钢材选用Q235B，焊条采用E43型。屋面活荷载标准值0.7KN/m2，积灰荷载标准值0.6KN/m2， 3、设计任务分解 学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。 表-3 4、设计成果要求 在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。 1）需提交完整的设计计算书和梯形钢屋架施工图。 2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。 3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。 A、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。 B、计算过程中，必须配以相应的计算简图。 C、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。 4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。

水工钢结构简答题

简答题 1、角焊缝有哪些主要的构造要求？为什么设置这些要求，请 简述其原因？ 答案：角焊缝的主要尺寸是焊脚尺寸hf和焊缝计算长度l w,他们应该满足下列构造要求。 (1)考虑起弧和灭弧的弧坑影响，每条焊缝的计算长度l w,取其实际长度减去2hf; (2)最小焊脚尺寸h f≧1.5max t,其中tmax较厚焊件厚度；若焊缝hf过小，而焊件过厚时，则焊缝冷却过快，焊缝金属易产生淬硬组织，降低塑性； （3）最大焊脚尺寸hf≦1.2tmin，其中tmin薄焊件厚度；若焊缝hf过大，易使母材形成过烧现象，同时也会产生过大的焊接应力，使焊件翘曲变形；（4）最小焊缝计算长度l w,≧40mm及8hf是为了避免焊缝横向收缩时，引起板件拱曲太大；（5）最大侧焊缝计算长度l w,≦60hf，由外力在侧焊缝内引起的剪应力，在弹性阶段沿侧焊缝长度方向的分布是不均匀的，为避免端部先坏，应加以上限制；（6）在端焊缝的搭接连接中，搭接长度不小于5tmin及25mm；是为了减少收缩应力以及因传力偏心在板件中产生的次应力；（7）在次要构建或次要焊缝中，由于焊缝受力很小，采用连续焊缝其计算厚度小于最小容许厚度时，可改为采用间断焊缝，避免局部凸曲而对受力不利和潮气侵入引起锈蚀。 3、焊接组合梁的设计包括哪几项内容？ 答案：①首先根据梁的跨度与荷载求得的最大弯矩与最大剪力以及强度、刚度、稳定与节省钢材等要求，来选择经济合理的截面尺寸，有事可以在弯矩较小处减小梁的截面；②计算梁的翼缘和腹板的连接焊缝；③验算组合梁的局部稳定性和设计腹板的加劲肋④设计组合梁各部件的拼接以及设计梁的支座和梁格的连接⑤绘制施工详图。 4、图中所示为一平面钢闸门门叶结构示意图，请分别指明图 中的序号所对应的构件名称？ 答案：面板、顶梁、水平次梁、横向隔板、吊耳、主梁、纵向连接系、主轮、边梁； 5、在选定结构所需的钢材种类时，应考虑结构结构的哪些特 点？ 答案：结合么钱钢铁生产实际情况，努力做到即使结构安全可靠，又要尽力节约钢材，降低造价选用时注意以下几点：（1）结构所承载特性，（2）结构类型及重要性，（3）连接的方法（4）结构的工作温度和所处的环境。 6、加劲肋在钢梁设计中的作用是什么？有哪些类型？在钢梁 设计中必要时，为什么增设加劲肋而不直接加大腹板厚度？ 答：作用是提高局部稳定性；有横向加劲肋和纵向加劲肋； 因为钢结构设计中要求采用薄板，如果加大腹板厚度是不经济的。7、翼钢结构连接和轴心受压构件的设计为例，阐述等稳定原 则在钢结构设计中的具体应用。 答：在焊接连接中，要求焊缝截面强度不能高于母材截面强度；在螺栓连接设计中，螺栓连接强度和拼接板强度和母材强度匹配等，这些体现出等稳定设计的概念；在受压构件设计中，要求两个方向的稳定性接近相等，这也是等稳定原则的体现。 8、当采用平面桁架作为屋卖弄承重体系时，为什么要设置屋架支撑？支撑的作用是什么？ 答：平面桁架在平面外刚度很小，容易发生侧向倾斜。作用为：保证桁架体系的空间几何稳定性；提供弦杆的侧向支撑点；提高侧向刚度及稳定性；使结构具有空间整体作用；保证结构安装时的稳定与方便。 9、简述钢材的一次单项拉伸试验中，随着荷载的增加，钢的工 作大致可以分为哪几个阶段？在试验测得的应力应变曲线图可以显示哪几项机械性能指标？ 答：钢的工作大致可以分为：弹性阶段、弹塑阶段、塑性阶段、自强和破坏阶段应力应变曲线图可以显示的机械性能指标：比例极限；屈服点；（屈服强度）；抗拉强度。10、普通螺栓与高强度螺栓在受力特性方面有什么区别？ 答：两者受力主要区别是：普通螺栓连接的螺母拧紧的预拉力很小，受力后全靠螺杆承压和抗剪来传递剪力。高强度螺栓是靠凝紧螺母，对螺杆施加强大而受控制的预拉力，使连接构件夹紧而是搂面的摩擦阻力来承受连接内力。11、整体稳定临界应力受哪几个因素的影响？如何提高和保 证钢梁的整体稳定性？ 答：影响整体稳定临界应力的因素有：受压翼缘的自由长度，梁截面的侧向抗弯刚度以及抗扭刚度；提高和保证钢梁整体稳定性的措施；设置纵向联接或称纵向支撑以减小受压翼缘的自由长度，或适当加大受压翼缘的宽度。 12、简述平面闸门结构布置主要有哪些内容？ 答：结构布置的主要内容：主梁的布置，包括主梁的数目和位置，梁格的布置，梁格联接形式，边梁的布置。 13、钢结构在水利工程的合理应用范围有哪些？ 答：1、活动式结构；2、可拆卸或移动的结构；3、高耸结构；4、板结构；5、大跨度结构；6、海工钢结构 14、为什么说梁高的选择是梁截面选择中的关键？最小梁高 和经济梁高根据什么条件和要求确定的？ 答：梁高的选择是梁截面选择中的关键，因为截面各部分尺寸都将随梁高二改变。最小梁高是根据刚度条件而定的，使组合梁在充分利用钢材强度前提下或满足梁的刚度现行规格。再设计中一般选择梁高比经济高校10%--20%，单不得校友最小梁高。 15、简述轴心受压实腹式构件的截面选择步骤？ 答：轴心受压实腹式构件截面选择步骤：假定长细比；根据假定长细比和等稳定条件初步稳定A、b1和h；试选翼缘厚

水利水电工程水工钢结构课程设计

露顶式平面钢闸门设计 2007101316 王亮春 一、设计资料 闸门形式：溢洪道露顶式平面钢闸门； 孔口净宽：14.00m； 设计水头： 6.00m； 结构材料：Q235； 焊条：E43； 止水橡胶：侧止水用P 形橡皮，底止水用条形橡皮； 行走支承：采用胶木滑道，压合胶木为MCS —2; 混凝土强度等级：C20 二、闸门的结构形式及布置 1、闸门尺寸的确定（图1） 闸门高度：考虑风浪所产生的水位超高为0.3m，故闸门高度为9+0.3=9.3 米 闸门的荷载跨度为两侧止水的间距即为孔口净宽：L1 14 m 闸门的计算跨度：L L0 2 d 14 2 0.3 14.6 m 2、主梁的形式 本闸门为中等跨度，为了便于制造和维护决定采用实腹式组合梁 3、主梁的布置 闸门高跨比L / H 1.5 采用双主梁，为使两个主梁在设计水位时所受的水压力相等， 两个主梁的位置应对称于水压力的作用线y H / 3 3 m （图2），并要求下悬臂 a 0.12 H 和a 0.4 m 。 4、梁格的布置和形式 梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。水平次梁为连续梁，其间距应上疏下密，使面板各区格需要的厚度大致相等，梁格布置的具体尺寸见详图 2 5、连接系的布置和形式 1）横向连接系，根据主梁的跨度决定布置 3 道横隔板，其间距为横隔板兼作竖直次梁。 2）纵向连接系，设在两个主梁下翼缘的竖平面内采用斜杆式桁架。 6、边梁和行走支承 1

变量采用单腹式，行走支承采用胶木滑道。 三、面板设计 根据SL74—95《水利水电工程钢闸门设计规范》修订送审稿，关于面板的计算，先估算面板的厚度，在主梁截面选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。 1、估算面板厚度 假定梁格布置尺寸如上图所示。面板厚度按式（7--3）计算： t a 0.9 k p a kp 当b / a 3 时，a 1.5 ，则t a 0.068 a kp 0.9 1.5 160 kp 当b / a 3 时，a 1.4 ，则t a 0.07 a kp 0.9 1.4 160 现列表（如下）计算： 表1 注1、面板边长a、b 都从面板与梁格的连接焊缝算起，主梁上翼缘宽度为260mm（详见于后）； 2

钢结构课程设计任务书(2013.11)5

《钢结构》课程设计任务书 中国矿业大学银川学院 土木工程教研室 2013年11月

一、设计资料 1. 基本资料 某单跨单层厂房，跨度L=18m，长度42m，柱距6m，厂房内无吊车、无振动设备，梯形屋架铰接于混凝土柱上，屋面坡度i=1/10，无檩屋盖体系，采用1.5×6.0m预应力混凝土屋面板（考虑屋面板对屋架在平面外的支撑作用）。钢材采用Q235-B，焊条采用E43型，手工焊。柱网布置如图1所示、屋架支撑系统布置图如图2所示。 图1 柱网布置图 （a）

（b） （c） 图2 屋架支撑布置图 （a）屋架上、下弦支撑布置图 （b）1-1剖面图；（c）2-2剖面图 2. 屋架形式及几何尺寸 如图3所示。 图3 屋架形式及几何尺寸 3. 屋面荷载及内力系数 （1）永久荷载（标准值） 三毡四油防水层0.40 kN/m2 水泥砂浆找平层0.40 kN/m2 保温层0.20 kN/m2 预应力混凝土屋面板（1.00 +0.001×本人学号后三位数）kN/m2 (例如：学号为070807110190，则屋面板荷载为：1.00+0.001×190=1.19kN/m2) 屋架及支撑自重0.12+0.011L=0.318kN/m2 （2）可变荷载（标准值） 屋面活荷载：按学号选取（参见下表）；雪荷载：0.30kN/m2 屋面活荷载的取值 (kN/m2)

如图4所示。 图4 屋架内力系数 （a）全跨单位荷载作用下各杆件的内力值 （b）半跨单位荷载作用下各杆件的内力值 二、设计内容 1. 完成一份钢屋架计算书。用A4纸手写，加统一格式封皮装订，见附件1。计算书内容必须包括： （1）钢屋架荷载计算； （2）杆件内力的计算和组合； （3）杆件截面的选择和验算； （4）主要节点设计（至少完成一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点的设计，节点设计内容包括节点板、加劲肋及连接焊缝）。 2. 绘制一份钢屋架施工图。用空白的A2绘图纸手绘，采用统一的图签栏，如图5所示。建议杆件轴线比例采用1:20，节点（包括杆件截面、节点板和小零件）比例采用1:10。当屋架对称时，可仅绘制半榀屋架的施工图。施工图内容必须包括： （1）施工图的说明； （2）材料表； （3）屋架简图； （4）屋架立面图；

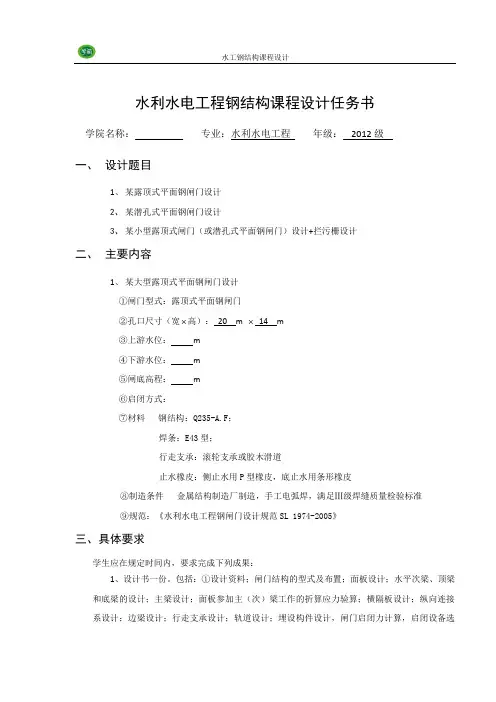

水工钢结构潜孔式平面钢闸门设计与拦污栅设计

目录 一．小型潜孔式平面钢闸门 1、设计资料及有关规定 (2) 2、闸门结构的形式及布置 (2) 3、面板设计 (3) 4、水平次梁、顶梁和底梁地设计 (4) 5、主梁设计 (6) 6、横隔板设计 (9) 7、纵向连接系 (10) 8、边梁设计 (11) 9、行走支承设计 (12) 10、轨道设计 (13) 11、止水布置方式 (14) 12、埋固构件 (14) 13、闸门启闭力 (14) 14、闸门的启闭机械 (16) 二．固定式平面拦污栅 1、基本资料 (19) 2、拦污栅的结构布置 (19) 3、栅面结构 (19) 4、梁格设计 (20)

一、设计资料及有关规定 1、闸门形式：潜孔式平面钢闸门 2、孔口尺寸（宽×高）：7.0m ×4.0m 3、上游水位：64m 4、下游水位：0m 5、闸底高程：0m 6、启闭方式：电动固定式启闭机 7、材料： 钢结构：Q235-A.F 焊条：E43型 行走支承：采用滚轮支承 止水橡皮：侧止水和顶止水用P 型橡皮，底止水用条型橡皮 8、制造条件：金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准。 9、规范：《水利水电工程钢闸门设计规范SL 1974-2005》 二、闸门结构的形式及布置 1、闸门尺寸的确定 闸门高度：4.2m 闸门的荷载跨度为两止水的间距：7.0m 闸门计算跨度：7+2×0.22=7.44 m 设计水头：64m 2、主梁的数目及形式 主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=7m,闸门高度H=4m,L ≥1.5H 。所以闸门采用2根主梁。本闸门决定采用实腹式组合梁。 3、主梁的布置 本闸门为高水头的深孔闸门，主梁的位置可按主梁均匀间隔来布置。设计时按最下 面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。 64 4

中南大学钢结构课程设计

中南大学土木工程学院土木工程专业（本科） 《钢结构基本原理》课程设计任务书 题目：钢框架主次梁设计 姓名： 班级： 学号：

一、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范（GB5009－2010） （4）中华人民共和国建设部. 钢结构设计规范（GB50017－2003） （5）中华人民共和国建设部. .钢结构工程施工质量验收规范（GB50205-2001） 2、参考书籍 （1）沈祖炎等. 钢结构基本原理，中国建筑工业出版社，2006 （2）毛德培. 钢结构，中国铁道出版社，1999 （3）陈绍藩. 钢结构，中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版），中国建筑工业出版社，2005 （5）包头钢铁设计研究院 中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）， 机械工业出版社，2006 二、设计构件 某多层图书馆二楼书库楼面结构布置图如图，结构采用横向框架承重，楼面活荷载标准值2.02kN mm （单号）、5.02kN mm （双号），其中12班竖向梁跨度取值：学号1~10为8m 、学号11~20为10m ；学号21~为12m ；其中13班水平向梁跨度取值：学号1~10为9m 、学号11~20为11m ；学号21~为13m ；。楼面板为120mm 厚单向实心钢筋混凝土板，荷载传力途径为：楼面板－次梁－主梁－柱－基础。设计中仅考虑竖向荷载和活载作用，框架梁按连续梁计算，次梁按简支梁计算。其中框架柱为焊接H 型钢，截面尺寸为H600×300×12×18，层高3.5m 。 三、设计内容要求 （1）设计次梁截面CL-1（热轧H 型钢）。 （2）设计框架主梁截面KL-1（焊接工字钢）。 （3）设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短梁段长度一般为0.9～ 1.2m 。 （4）设计框架主梁短梁段与梁体工地拼接节点，要求采用高强螺栓连接。 （5）设高计次梁与主梁工地拼接节点，要求采用强螺栓连接。

水工钢结构平面钢闸门设计计算书

水工钢结构平面钢闸门设计计算书 一、设计资料及有关规定: 1?闸门形式：潜孔式平面钢闸门。 2. 孔的性质：深孔形式。 3. 材料：钢材：Q235 焊条：E43;手工电焊；普通方法检查。 止水：侧止水用P型橡皮，底止水用条型橡皮。 行走支承：采用胶木滑道，压合胶布用MC—2。砼强度等级：C20b 启闭机械：卷扬式启闭机。 4. 规范：水利水电工程刚闸门设计规范(SL74-95)，中国水利水电出版社1998.8 二、闸门结构的形式及布置 (一)闸门尺寸的确定(图1示) 1?闸门孔口尺寸： 孔口净跨(L) : 3.50m。孔口净高：3.50m。 闸门高度(H) : 3.66m。闸门宽度：4.20m。 2. 计算水头：50.00m。 (二)主梁的布置 1. 主梁的数目及形式 主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=3.50m,闸门高度h=3.66m,L

三、面板设计 根据《钢闸门设计规范 SD — 78 (试行)》关于面板的设计，先估算面板厚度，在主梁截面选择以 后再验算面板的局部弯曲与主梁整体弯曲的折算应力。 1?估算面板厚度 假定梁格布置尺寸如图2所示。面板厚度按下式计算 匸9 ?OF ：］ 现列表1计算如下: 表1 根据上表计算，选用面板厚度。 2.面板与梁格的连接计算 已知面板厚度t=14mm ,并且近似地取板中最大弯应力c max=[c ]=160N/mn n ,则 p=0.07 x 14x 面板与主梁连接焊缝方向单位长度内地应力： 3 VS 790 10 1000 14 272 T = =— 21。 2 3776770000 面板与主梁连接的焊缝厚度： h f . P 2 T 2 /0.7 [ t w ] 398/0.7 113 5mm ， 面板与梁格连接焊缝厚度取起最小厚度 h f 6mm 。 四、水平次梁，顶梁和底梁地设计 1. 荷载与内力地验算 水平次梁和顶，底梁都时支承在横隔板上地连续梁，作用在它们上面的水压力可 按下式计算，即 a 上 a 下 现列表2计算如下: 表2 当 b/a < 3 时，a=1.65,则 t=a kp =0.065 a% kp 0.9 1.65 160 当 b/a >3 时，a=1.55,则 t=a kp 0.9 1.55 160 =0.067 a., kp 398N / mm,

水工钢结构钢闸门课程设计样本

水工钢结构钢闸门 课程设计

水工刚结构潜孔式焊接平面钢闸门设计计算书 一、设计资料及有关规定： 闸门形式：潜孔式平面钢闸门 孔口净宽：10m 孔口净高：13m 上游水位：73m 下游水位：0.1m 闸底高程：0m 启闭方式：电动固定式启闭机 启闭机械：液压式启闭机 材料：钢材：Q235-A.F； 焊条：E43型； 行走支承：采用滚轮支承； 止水橡皮：侧止水和顶止水用P型橡皮，底止水用条型橡皮。 制造条件：金属结构制造厂制造，手工电弧焊，满足III级焊缝质量检验标准 规范：《水利水电工程刚闸门设计规范 SL 1974- 》 混凝土强度等级：C30

二、闸门结构的形式及布置 （一）闸门尺寸的确定（图 1示） 1 闸门孔口尺寸： 孔口净跨：10m 孔口净高：13m 闸门高度: 13.2m 闸门宽度: 10.4m 荷载跨度: 13.2m 计算跨度: 10.4m 2 计算水头:73m （二）主梁的布置 1.主梁的数目及形式 主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=10m,闸门高度h=13m,L

中等跨度，为了便于制造和维护，决定采用实腹式组合梁。 2.主梁的布置 本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。因此，主梁的位置按等间距来布置。设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。 3.梁格的布置及形式 梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示 三、面板设计 根据《钢闸门设计规范SDJ—78（试行）》关于面板的设计，先估算面

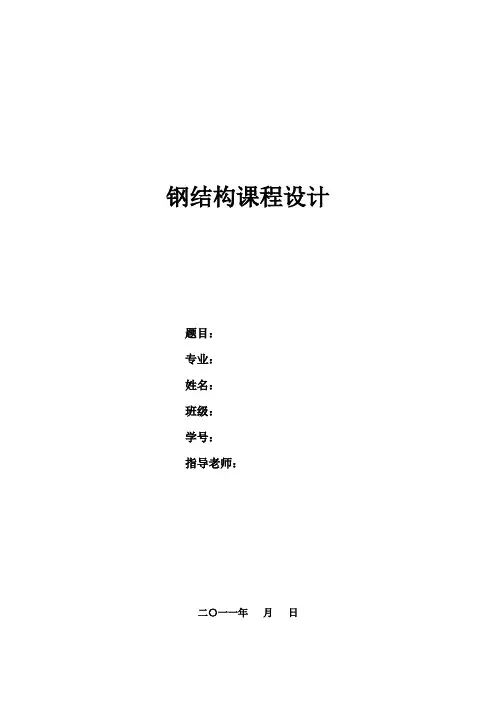

钢结构课程设计

中南大学 《钢结构基本原理》 课程设计 设计名称：钢框架主次梁设计 专业班级：土木1112班 姓名：周世超 学号： 指导老师：龚永智 设计任务书 （一）、设计题目 某钢平台结构（布置及）设计。 （二）、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准[S]（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准[S]（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范[S]（GB5009－2001）（4）中华人民共和国建设部. 钢结构设计规范[S]（GB50017－2003）（5）中华人民共和国建设部. 钢结构工程施工质量验收规范[S]（GB50205-2001） 2、参考书籍

（1）沈祖炎等. 钢结构基本原理[M]. 中国建筑工业出版社，2006 （2）毛德培. 钢结构[M]. 中国铁道出版社，1999 （3）陈绍藩. 钢结构[M]. 中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版）[M]. 中国建筑工业出版社，2005 （5）包头钢铁设计研究院?中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）[M]. 机械工业出版社，2006 （三）、设计内容 某多层图书馆二楼书库楼面结构布置示意图如图一所示，结构采用横向框架承重，楼面板为120mm厚的单向实心钢筋混凝土板。荷载的传力途径为：楼面板—次梁—主梁—柱—基础，设计中仅考虑竖向荷载与动荷载的作用。框架按照连续梁计算，次梁按照简支梁计算。其中框架柱为焊接H型钢，截面尺寸为H600X300X12X18，楼层层高取3.9米 采用的钢材为Q345，焊条为E50 柱网尺寸9 ×9，永久荷载5，活荷载10 活荷载分项系数为1.4 恒荷载分项系数为1.2 （四）、设计内容要求 1)验算焊接H型钢框架柱的承载能力，如不满足请自行调整 2)设计次梁截面CL-1（热轧H型钢）。 3)设计框架主梁截面KL-1（焊接工字钢）。 4)设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短

钢结构课程设计指导书(详细版)

钢结构课程设计指导书 （梯形钢屋架） 土木工程学院钢结构教研室

钢结构课程设计指导书 绪言课程设计目的要求 课程设计是一个重要的教学过程，是对学生知识和能力的总结。要求学生通过钢结构课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。 第一节 钢结构课程设计题目 一、设计题目 某24m跨度车间钢屋架设计。 二、 设计任务 1、选择钢屋架的材料 2、确定屋架形式及几何尺寸 3、屋盖及支撑的布置 4、钢屋架的结构设计 5、绘制钢屋架施工图及材料表 三、 设计资料 某厂一金工车间跨度24m，长度为90m，柱距6m，内设两台50/5t中级工作制桥式吊车，设防烈度为7度。屋面采用1.5×6.0m大型屋面板。20mm厚水泥砂浆找平，上铺80mm厚泡沫混凝土保温层；三毡四油防水层，上铺小石子。屋面坡度i=1/10。屋面活荷载标准值0.7kN/m2，雪荷载标准值0.5 kN/m2，积灰荷载标准值0.3 kN/m2。屋架铰接于钢筋混凝土柱上，上柱截面b×h=400×400mm，混凝土强度等级为C20。 第二节 钢屋架设计计算 一、材料选择 根据荷载性质，钢材可采用Q235-A.F，要求保证屈服强度、抗拉强度、伸长率、冷弯试验及碳、硫、磷含量合格。屋架连接方法采用焊接，焊条可选用

E43型，手工焊。 二、屋架形式及几何尺寸 因屋面采用混凝土大型屋面板，屋面坡屋i＝1／10，故宜采用梯形屋架。 屋架计算跨度应取l。=l-2×150=24000-300=23700mm。 屋架端部高度H。与屋架中部高度及屋面坡度相关，我国常将H。取为1.8～2.1m等较整齐的数值，以利多跨屋架时的屋面构造。可取H。=1990mm。 为使屋架上弦只受节点荷载，腹杆体系采用节间为3m的人字形式，屋面板传来的荷载，正好作用在节点上，使之传力更好。 屋架跨中起拱l／500 ，可取50mm。 三、支撑布置 根据车间长度，屋架跨度，荷载情况，以及吊车设置情况，宜布置三道上、下弦横向水平支撑，垂直支撑和系杆，屋脊节点及屋架支座处沿厂房通长设置刚性系杆，屋架下弦沿跨中通长设一道柔性系杆。凡与支撑连接的屋架可编号为GWJ—2，其它编号均为GWJ—l。 四、荷载和内力计算 1、荷载计算 屋面活荷载与雪载一般不会同时出现，可取其中较大者进行计算。 屋架沿水平投影面积分布的自重（包括支撑）可按经验公式计算。 荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。 2．荷载组合 设计屋架时，应考虑以下三种荷载组合： （1） 全跨永久荷载+全跨可变荷载 （2） 全跨永久荷载+半跨可变荷载 （3） 全跨屋架与支撑自重+半跨屋面板自重+半跨屋面活荷载 3. 内力计算 按图解法、解析法、电算法均可计算屋架各杆内力。 先求出单位荷载作用于各节点时的内力，即内力系数，然后可求出当荷载作用于全跨及半跨各节点时的杆件内力，并求出三种荷载组合下的杯件内力．取其中不利内力（正、负最大值）作为设计屋架的依据。可列表计算。 跨中附近斜腹件的内力发生变号，由于考虑了施工阶段荷载的不利分布。

水工钢结构课设说明书

《水工钢结构》暨露顶式平面钢闸门课程设计 一、设计资料 某水库溢洪道工作闸门，孔口净宽8.0m，设计水头H=5m，采用直升式露顶平面钢闸门，门顶超高取0.2m，试设计闸门门叶结构、门槽埋件、选择启闭机设备。 闸门门叶采用Q235镇静钢，焊条E43 。侧止水选用P60A型，底止水选用I110—16型。行走支承（学号为单号者，采用胶木滑道，压合胶木为MCS—2。学号为双号者，采用滚轮支承）。闸墩混凝土强度等级C20。依照《水利水电工程钢闸门设计规范》SL74—95设计。 二、设计内容及步骤 1、闸门结构的形式及布置 整个设计过程的关键，应综合考虑各方面因素。内容包括：闸门尺寸确定，门叶上需要的各种构件、数目及所在位置，梁格的形式及连接方式，联结系的布置和形式及边梁与行走支承。首先确定主梁形式、数目、位置，然后确定水平次梁及竖直次梁的形式、数目和位置。 2、面板设计 在满足强度要求的基础上，设计出一经济合理的面板厚度。在主梁截面选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。 3、水平次梁、顶梁和底梁设计 水平次梁采用不等肢角钢（单学号），槽钢（双学号）。顶、底梁

宜采用槽钢。在计算出各构件的内力后，选择各梁的截面，考虑利用部分面板抗弯，将所选截面适当缩小。之后，进行强度、刚度验算。 4、主梁设计 采用焊接组合截面，面板兼作主梁上翼缘的有效宽度按教材（7—11）式确定。内容包括：截面选择、（梁高改变）、翼缘焊缝、腹板局部稳定验算、面板局部弯曲与主梁整体弯曲的折算应力验算。 W=1.4--2.5的要求，可不改变梁高。 若主梁高度满足门槽宽深比 D 5、竖直次梁及横向联结系设计 横向联结系采用横隔板，并兼作竖直次梁。按构造要求确定其尺寸，即截面高度、腹板厚度与主梁相同，横隔板可不设上翼缘，其下翼缘用宽度100~200mm厚度10~12mm的扁钢做成。因横隔板截面尺寸大应力很小，可不进行强度验算。 6、纵向联结系设计 闸门自重G按教材附录十一附式（1）计算。纵向斜杆采用等肢单角钢其截面尺寸主要按刚度条件要求进行选择。 7、边梁设计 截面型式采用单腹式（适用滑动支承），双腹式（适用滚动支承），尺寸按构造要求确定，即截面高度与主梁端部高度相同，腹板厚度与主梁腹板厚度相。对单腹式边梁，为了便于安装胶木滑快，下翼缘宽度不宜小于300mm。对双腹式边梁，为便于腹板焊接其两腹板间距为300~400mm。边梁需验算的危险截面为与主梁连接处，即求出该截面的弯矩、剪力、轴力，按拉弯构件验算截面的强度以及抗剪强度

水工钢结构平面定轮钢闸门设计计算书

目录 一.课程设计任务与要求 (1) 二．设计资料 (1) 三．闸门结构形式及布置 (1) 四、面板设计 (2) 五、水平次梁，顶梁和底梁地设计 (3) 六、主梁设计 (5) 七、横隔板设计 (10) 八、边梁设计 (11) 九、行走支承设计 (12) 十、胶木滑块轨道设计 (12) 十一、闸门启闭力和吊座验算 (13)

水工钢结构钢闸门课程设计计算书 一.课程设计任务与要求 1、《钢结构》课程设计的任务为某节制闸工作闸门的设计。 2、要求根据钢闸门设计规范与要求，设计出合理、可行的平面定轮钢闸门。 二．设计资料 某供水工程，工程等级为1等1级，其某段渠道上设有节制闸。节制闸工作闸门操作要求为动水启闭，采用平面定轮钢闸门。本闸门结构设计按SL74-95《水利水电工程钢闸门设计规范》进行。基本资料如下： 孔口尺寸：6.0m×6.0m(宽×高)； 底槛高程：23.0m； 正常高水位：35.0m； 设计水头：12.0m； 门叶结构材料：Q235A。 三．闸门结构形式及布置 1.闸门尺寸的确定 闸门的高度：考虑风浪所产生的水位超高为0.5m，故闸门高度H=6+0.5=6.5m 闸门的荷载跨度为两侧止水的间距：L1=6.1m 闸门计算跨度：L=L0+2d=6+2×0.2=6.4m 闸门尺寸图见附图1 2.主梁的数目及形式 主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=6.4，闸门高度H=6.5，L

水工钢闸门结构设计(详细计算过程)

6 金属结构设计 6.3 金属结构设计计算 6.3.1 设计资料 （1）闸门型式：露顶式平面钢闸门 （2）孔口尺寸（宽×高）：6m ×3m （3）设计水头:3.16m （4）结构材料：Q235钢 （5）焊条：E43 （6）止水橡皮：侧止水型号采用P45-A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25 （9）规范：《利水电工程钢闸门设计规范》（SL74-95） 6.3.2 闸门结构的形式及布置 6.3.2.1 闸门尺寸的确定 1.闸门高度:考虑风浪产生的水位超高，将闸门的高度确定为3m 。 2.闸门的荷载跨度为两侧止水的间距：L 0=6.0m 3.闸门计算跨度：L=L 0+2d=6.0+2×0.15=6.3m 6.3.2.2静水总压力 闸门在关闭位置的静水总压力如图6.1所示，其计算公式为： 2 29.8344.1/2 2gh P kN m ρ?= == 图6.1 闸门静水总压力计算简图 P

6.3.2.3 主梁的形式 主梁的形式应根据水头的大小和跨度大小而定，本设计中主梁采用实腹式组合梁。 6.3.2.4主梁的布置 根据主梁的高跨比，决定采用双主梁。两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c 小于0.45H ，且不宜大于3.6m ，底主梁到底止水的距离应符合底缘布置的要求。故主梁的布置如图6.2所示 图6.2 主梁及梁格布置图 6.3.2.5 梁格的布置和形式 梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。 6.3.3 面板设计 根据《利水电工程钢闸门设计规范》（SL74-95），关于面板的计算，先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。 初选面板厚度。面板厚度计算公式为： δ当b/a ＞3时，α=1.4；当b/a ≤3时，α=1.5。 列表进行计算，见表6.1：

水工钢结构课程设计

露顶式平面钢闸门设计 1、设计资料 1.1闸门形式：露顶式平面钢闸门。 1.2设计水头：6.00m 。 1.3孔口净宽：9.00m 。 1.4结构材料：碳素钢Q235B-F 。 1.5焊条：E43型手工焊。 1.6止水橡皮：侧止水用P 型橡皮，底止水用条形橡皮。 1.7行走支承：采用胶木滑道，压合木为MCS-2。 1.8启闭方式：电动固定式启闭机。 1.9制造条件：金属结构制造，手工电弧焊，焊缝满足III 级质量检验标准。 1.10执行规：《水利水电工程钢闸门设计规》(SL74-95) 2、闸门结构的形式及布置 2.1 闸门尺寸的确定(图1)。 (1)闸门高度：考虑风浪所产生的水位超高为0.2m,故闸门高度=6.0+0.2=6.2（m ）； (2)闸门的荷载跨度为两侧止水的间距：L1=9(m); (3)闸门的计算跨度：L=L0+2×0.2=9.0+0.4=9.4(m); 2.2主梁的形式 主梁的形式根据水头合跨度大小而定，本闸门属中等跨度为了便于制造和维护，决定采用实腹式组合梁。 2.3 主梁的布置 根据闸门的高跨比，决定采用双主梁。为使两个主梁在设计水位时所承受的水压力相等，两个主梁的位置应对称于水压力合力的作用线y =H/3=2.0(m)（图1）,并要求下悬臂a ≥0.12H 和a ≥0.4m,上悬臂、c ≤0.45H,今取，a=0.7m ≈0.12H=0.67（m ） 则主梁间距：)(6.2)(22m a y b =-= 则H m a b H c 45.0)(7.27.06.262==--=--=（满足要求） 2.4 梁格的布置和形式 梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。水平次梁为连续梁，其间应上疏下密，使面板各区格所需要的厚度大致相等，梁布置的具

钢结构课程设计任务书

山东建筑大学 课程设计（论文）任务书 题目：某化工车间钢屋盖设计 课程：钢结构设计课程设计 院（部）：土木工程学院 专业：土木工程 班级：土木辅修2013级 学生姓名： 学号： 设计期限：2015年5月4~15日 指导教师： 教研室主任： 院长(主任)：

关于学生课程设计（论文）质量的有关要求 为了进一步加强学生课程设计（论文）的质量，对土木学院所有专业的课程设计（论文）制定以下要求： 1、学生应高度重视课程设计（论文）工作，严格要求自己，自觉遵守学习纪律和各项规章制度。 2、课程设计（论文）过程中，尊敬老师，团结互助，虚心学习，勤于思考，敢于实践，勇于创新，按指导教师的要求，保质保量的按时完成课程设计（论文）任务。 3、课程设计（论文）期间，实行考勤制度，一般不准请假，确因特殊情况需要请假时，须按照学校有关规定执行。学生缺勤（包括病、事假）累计超过课程设计时间1/3以上者，取消答辩资格，不予评定成绩，须重新补做。 4、必须独立完成课程设计（论文），一旦发现套用和抄袭他人成果者，按作弊论处。对学习不努力、不认真、敷衍了事、回避指导，未完成各阶段任务及严重违纪者，指导教师有权不让其参加答辩。 5．课程设计说明书（论文）撰写规范 课程设计说明书（论文）要求用A4纸排版，上下左右边距各留20mm，说明书（论文）中的计量单位、制图、制表、公式、缩略词和符号应遵循国家的有关规定。 6、学生课程设计存档要求 (1)学生设计资料必须装入课程设计专用袋（各班统一到教务室领取），要求详细填写班级、学 号、姓名、课程设计名称及档案袋里所有的资料内容。 (2)档案袋里课程设计资料排放顺序： 课程设计（论文）任务书（单放不装订） 按课程设计（论文）封面、设计（论文）说明书内容其中包括（目录、正文、参考文献、附录）等次序左侧装订成册（封面上填写的各项内容要与任务书上的内容一致）。 设计图纸（按学号从小到大排列整齐）。 (3)资料上交时间： 课程设计结束后两天内以班为单位交给辅导教师，不得延长上交时间。 以上资料整理好后，交由指导教师评阅。 土木工程学院

钢结构课程设计

《钢结构设计原理》课程设计 计 算 书 姓名：×× 学号：U2009158×× 专业班级:土木工程0905班 指导老师：张卉 完成时间：2012年2月18日

第一部分钢结构课程设计任务书 一、设计资料及依据 根据学号U1及次序14得已知条件：某车间跨度为24m，厂房总长度102m，柱距6m，车间内设有两台50/10t中级工作制软钩桥式吊车，地区计算温度高于-20℃，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为18m；采用×6 m 预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，桁架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，上柱截面尺寸为450×450mm，混凝土强度等级为C25，屋架采用的钢材为Q235B钢，焊条为E43型。 屋架计算跨度： 03002400030023700mm L L =-=-= 屋架端部高度： 01900mm H=跨度： 01 10 i=计算跨度处高度: 19001200150120001915mm H=+?÷= 屋架跨中高度: 1 1900120003100mm 10 h=+?= 表1 荷载标准值 二、屋架尺寸及支撑布置

屋架形式及尺寸如图1： 屋盖的支撑布置如图2： 层架上弦（下弦）支撑布置图 垂直支撑1-1 垂直支撑2-2 图2 桁架支撑布置 符号说明：GWJ—钢屋架；SC—上线支撑；XC—下弦支撑；

CC —垂直支撑；GC —刚性系杆；LG —柔性系杆 三、 荷载计算 屋面活载与雪荷载不会同时出现，从资料可知屋面活载大于雪荷载，故取屋 面活载计算。沿屋面斜面分布的永久荷载乘以1/cos /10 1.005α==换算为沿水平投影面分布的荷载。 标准永久荷载： 2222222 0.4kN/m 0.402kN/m 201:2.50.4kN/m 0.402kN/m 1500.9kN/m 0.905kN/m kN/m 1.?=?=?=?=改性沥青防水层 1.005厚水泥砂浆找平层 1.005厚加气混凝土保温层 1.005预应力混凝土大型屋面板（包括灌缝） 1.005 1.42 222 407kN/m kN/m 0.386kN/m kN/m ?=屋架和支撑自重 1.0050.384悬挂管道 + 0.0001 23.537kN/m ?共 1.35 2 kN/m 共 4.775 标准可变荷载： 222 2 0.7kN/m 0.98kN/m 0.7kN/m 0.98kN/m ?=?=不上人屋面活载 1.4积灰荷载 + 1.4 21.96kN/m 共 设计桁架时应考虑一下三种荷载组合： 1、全跨永久荷载+全跨可变荷载 屋架上弦节点荷载：(4.775 1.96) 1.5660.615kN F =+??= 2、全跨永久荷载+半跨可变荷载 全跨节点永久荷载： 1 4.775 1.5642.975kN F =??=

水工钢结构课程设计露顶式平面钢闸门设计

水工钢结构课程设计 题目：露顶式平面钢闸门设计 专业：水利水电工程 姓名： 班级： 学号： 指导老师： 二〇年月日

2.2 设计资料 闸门形式：溢洪道露顶式平面钢闸门； 孔口净宽：0.00m ； 设计水头：4.40m ； 结构材料：Q244钢； 焊条：E44； 止水橡皮：侧止水用p 形橡皮； 行走支承：采用胶木滑道，压合胶木为MCS-2； 混凝土强度等级：C20。 2.2 闸门结构的形式及布置 （2）闸门尺寸的确定（图2） 2）闸门高度：考虑风浪所产生的水位超高为0.2m ，故闸门高度=4.4+0.2=4.7m ； 2）闸门的荷载跨度为两侧止水的间距：m L 91=； 4）闸门计算跨度：m d L L 40.92.02920 =?+=+= ； （2）主梁的形式。主梁的形式应根据水头的大小和跨度大小而定，本闸门属于中等跨度，为了方便制造和维护，决定采用实腹式组合梁。 （4）主梁的布置。根据闸门的高跨比，决定采用双主梁。为使两个主梁设计水位时所受的水压力相等，两个主梁的位置应对称于水压力合力的作用线m H y 83.13/==（图2）并要求下悬臂a ≥0.22H 和a ≥0.4m 、上悬臂c ≤0.44H 且不大于4.6m ，今取

0.650.120.66 a H m =≈= 主梁间距 22() 2.35 b y a m =-= 则2 5.5 2.350.65 2.50.45 c H b a H =--=--=≈(满足要求) （4）梁格的布置和形式。梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支撑。水平次梁为连续梁，其间距应上疏下密，使面板各区格需要的厚度大致相等，梁格布置具体尺寸如图2所示。 图2. 梁格布置尺寸图 （4）连接系的布置和形式。 2）横向连接系，根据主梁的跨度，决定布置4道横隔板，其间距为2.44m，横隔板兼做竖直梁。 2）纵向连接系，设在两个主梁下翼缘的竖直平面内，采用斜杠式桁架。

《钢结构》课程设计任务书

《钢结构》（钢屋架）课程设计任务书 湖北工业大学工程技术学院土木系 结构教研室 2013年11月 一、设计资料 某单跨单层厂房，跨度L=24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5×6.0m太空轻质大型屋面板。钢材采用Q235-BF，焊条采用E43型，手工焊。柱网布置如图1所示， 杆件容许长细比：屋架压杆[λ]=150，屋架拉杆[λ]=350。 二、屋架形式及几何尺寸 如图2所示。 三、荷载 1. 永久荷载（标准值） 大型屋面板（0.50 +0.001*本人学号后三位数）kN/m2 （例如：学号为070807110190，则屋面板荷载为：0.50+0.001*190=0.69kN/m2） 防水层0.10kN/m2 屋架及支撑自重0.15kN/m2 悬挂管道0.05kN/m2 2.可变荷载（标准值） 屋面活荷载按学号选取（参见下表）；雪荷载0.30kN/m2 屋面活荷载的取值 (kN/m2) 四、课程设计要求 1. 掌握钢屋架荷载的计算； 2. 掌握杆件内力的计算和组合，杆件的计算长度、截面形式，截面选择及构造要求， 填板的设置及节点板的厚度； 3. 掌握普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造；掌握钢 屋架施工图的内容和绘制。

五、课程设计进度安排

1拱50 图2 24米跨屋架几何尺寸 117 图3 24米跨屋架全跨单位荷载作用下各杆件的内力值 A a c e g g 'e 'c 'a '+3.480 .000-6.25- 9.04-9.17-7.38-6.09-7.38-4.49 -2.470.00 0.00 -6.53 -3.14 +0.71 +1.55+1.39 +1.56 +1.80 +2.12+4.76 +1.90 -0.45 -2.47 -1.53 -1.75 -2.03 -2.34 -1.0-1.0-1.00.00+0.970.000.00-0.5+8.0+9.34+8.44+5.31+6.73+3.53+1. 25B C D E F G H I H 'G 'F 'E 'D 'C 'B 'A '0.51.01.01.01.01.01.01.01.0i 图4 24米跨屋架半跨单位荷载作用下各杆件的内力
