铝及铝合金焊接施工工艺标准
1 适用范围
本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。
2 施工准备
2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准
《铝及铝合金轧制板材》GB/T-3880-1997
《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000
《铝及铝合金拉（轧）制无缝管》GB/T6893-2000
《铝及铝合金焊丝》GB/T10858
《铝及铝合金焊接管》GB/T10571
《铝制焊接容器》JB/T4734-2002
2.2 材料
2.2.1 一般规定
工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。
2.2.2 母材
2.2.2.1 工程选用的母材应符合现行的国家标准规定。
2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。
2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。
2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。
2.2.3 焊接材料
2.2.
3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。
2.2.
3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。
（2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。
（3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。
（4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝
2.2.
3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。
2.2.
3.4 手工钨极氩弧焊电极应选用铈钨极，也可选用钍钨极，施焊前应根据焊接电流的大小正确选用钨极直径。
2.3
作业人员
2.3.1 铝及铝合金施工应具有符合国家质量技术监督或国家压力容器、压力管道监察机构有关法规要求的质量管理体系。
2.3.2 主要作业人员：焊工，管道工，无损探伤工
2.3.3 从事铝及铝合金焊接的焊工必须持有国家质量技术监督检验检疫总局颁发的锅炉压力容器压力管道特殊作业操作资格证，及按有关标准要求考试合格的焊工担任。
2.3.4 铝及铝合金的无损探伤检测应由持有国家有关部门颁发的无损检测人员资格证书的人员担任。 2.4 主要工机具
2.4.1 手工钨极氩弧焊采用交流氩弧焊机。 2.4.2 熔化极氩弧焊机采用半自动熔化极氩弧焊机。
2.4.3 角向磨光机及配套的铣刀片、不锈钢丝刷、锉刀、刮刀等机械工具。 2.4.4 水冷式氩弧焊枪。 3 施工工艺
3.1 焊接工艺评定
铝及铝合金材料的焊接工艺评定应当按JB/T4734-2002《铝制焊接容器》附录B 的要求评定，或者按设计要求的标准进行评定。 3.2 焊工培训及考试
3.2.1 从事铝及铝合金材料焊接的焊工应进行培训和考试，考试包括基本知识和焊接操作技能两部分，基本知识考试合格后才能参加操作技能的考试，考试内容应与焊工所从事的工作范围相适应。 3.2.2 铝及铝合金焊接的焊工考试可以按JB/T4734-2000
《铝制焊接容器》附录A 铝容器焊工考试规则的要求进行。
衬铝容器的焊工考试分别按铝及钢各自的考试规则进行，即铝的焊工考试按JB/T4734附录A 进行，钢的焊工考试按国家质量监督检验检疫总局颁发的《锅炉压力容器压力管道焊工考试与管理规则》进行。 3.3 焊接工艺流程
3.4 施工过程
3.4.1 施工单位在焊接施工前应根据焊接工艺评定报告编制焊接工艺规程（或焊接工艺指导书、焊接工艺卡）。
3.4.2 焊接场所应保持清洁，并有防风防雨雪措施，相对湿度一般不应大于80%，环境温度应不低于5℃。
3.4.3 使用的氩弧焊机必须有适合焊接的电特性和足够的电流容量，且具有参数稳定，调节灵活和安全可靠的使用性能。
3.4.4 铝材可采用机械或等离子弧切割下料，坡口加工应采用机械方法，加工后的坡口表面应平整且无毛刺和飞边，坡口型式和尺寸应根据接头型式、母材厚度、焊接位置、焊接方法、有无垫板及使用条件等，并参照焊接工艺评定结果确定。
3.4.5 施工中可根据结构形式、焊接位置及施工条件，在焊接背面加临时垫板，若焊缝背面加永久性保留垫板，应征得原设计单位同意。垫板可使用不锈钢、碳钢或铜等对焊缝质量无不良影响的材料。3.4.6 施焊前应将焊丝、焊件坡口及其附近表面的油污和氧化膜清除（若使用垫板其表面亦按同样要求清除），清除顺序及方法如下。
3.4.6.1 用丙酮或四氯化碳等有机溶剂除去表面油污，坡口两侧的清除范围应不小于50mm。
3.4.6.2 清除油污后，焊丝应采用化学法，坡口宜采用机械法（也可采用化学法）清除表面氧化膜。
机械法：坡口及其附近表面可用铣刀铣、锉削、刮削或直接用直径为0.2mm左右的不锈钢丝刷清除至露出金属光泽，两侧的清除范围距坡口边缘应不小于30mm，使用的不锈钢丝刷应定期进行脱脂处理。
化学法：用约70℃，5%～10%的NaOH溶液浸泡30～60分钟后，接着用约15%的HNO3（常温）浸泡2min左右后，用温水洗净，再进行100℃左右的烘干，使其完全干燥。
3.4.6.3 清理好的焊件和焊丝在焊前严禁沾污，并在8h内施焊，否则应重新进行清理。
3.4.7 焊丝选用
3.4.7.1 焊丝（包括填充丝）应使用焊接接头的抗拉强度不低于母材标准下限值或规定值，耐蚀性能和塑性不低于母材或与母材相当，能满足使用要求而且具有良好的焊接工艺性能。
焊丝一般采用GB/T10858中的相应牌号，也可采用与母材牌号相当的铝线材作焊丝，线材可按GB/T3197《焊条用铝及铝合金线材》。
3.4.7.2 在施焊母材（容器、管道）要求耐蚀性的情况下，当母材为同牌号纯铝时，焊丝纯度不得低于母材，当母材为同牌号铝合金时，焊丝所含镁、锰等耐蚀合金元素的含量范围不得低于母材。当异种牌号的铝材焊接时应按耐蚀性能高的母材选用焊丝。
3.4.7.3 不宜将SalMg-2、SalMg-3、SalMg-5以及含镁量高于3%的焊丝用于接触65℃以上腐蚀介质的铝制容器和管道。
3.4.7.4 铝及铝合金焊丝选用见下表
3.4.8 焊缝组对要求
3.4.8.1 管道焊件组对时，应做到内壁平齐，其错边量b 应符合下列规定：
当壁厚S ≤5mm 时，b ≤0.5mm 当壁厚S ＞5mm 时，b ≤0.1S 且b ≤2mm
3.4.8.2 设备容器焊件组对时，其错边量b 应符合下列规定：
纵焊缝：当壁厚S ≤5mm 时，b ≤0.5mm
当壁厚S ＞5mm 时，b ≤0.1S 且b ≤2mm
环焊缝：b ≤0.2S 且b ≤5mm
3.4.8.3 不等厚度对接焊件组对时，薄件端面应位于厚件端面之内，当表面错边量超过3mm 或单面焊焊缝根部超过2mm 时应按下图的规定加工厚板边缘。
L ≥4（S 1-S 2）或α≤14°
图3.4.8.3
3.4.8.4 定位焊
（1）定位焊缝应符合下列规定：
焊件组对可使铝材定位板在坡口外点焊定位，也可在坡口内点固。焊接定位焊缝时，选用的焊丝应与母材相匹配。
定位焊缝应有适当的长度、间距和高度，以保证其有足够的强度而不致在焊接过程中开裂。 定位焊缝如发现缺陷应及时处理，对作为正式焊缝一部分的根部定位焊缝，还应将其表面的黑粉、
S 2
氧化膜清除，并将两端修整成缓坡形，拆除定位板时不应损伤母材，拆除后应将残留焊肉打磨至与母材表面齐平。
3.5 焊接过程及应注意的问题
3.5.1 手工钨级氩弧焊应采用交流电源，熔化极氩弧焊应采用直流电源，焊丝接正极，焊机使用前，应检查其接地是否完好，冷却水路和气路是否畅通，其各项功能是否能正常工作。
3.5.2 为了减少焊接变形，应采用合理的施焊方法和顺序，或进行刚性固定，并预先考虑收缩余量。
3.5.3 正式焊接前，可在试板上进行堆焊试验，调整好各工艺参数，并确认无气孔后再进行正式焊接。
3.5.4 在保证焊缝熔透和熔合良好的条件下，应在焊接工艺规程允许范围内尽量采用大电流、快焊速施焊，焊丝的横向摆动幅度不宜超过其直径的三倍。
3.5.5 无特殊要求时焊件焊前不进行予热，多层焊时层面温度应尽可能低，不宜高于100℃。
3.5.6 焊接过程中焊丝端部不应离开氩气保护区，焊丝送进时与焊缝表面的夹角宜在15℃左右，焊枪与焊缝表面的夹角宜保持在80°～90°之间。对于厚度≥4mm的立焊和横焊位置的焊缝，当条件允许时底层焊接可采用双面同步氩弧焊工艺。
3.5.7 焊接过程中，焊层内的氧化膜、过高焊肉及其它焊接缺陷必须清除，对需要清根的双面焊或进行封底焊的焊缝应采用机械法清理焊根。
3.5.8 纵焊缝两端应装上铝制的引弧板和熄弧板，纵环焊缝清除弧坑后接续焊时，也宜在引弧板上引燃电弧，待电弧燃烧稳定后再进行焊接。
3.5.9 当喷嘴上有明显阻碍氩气气流流通的飞溅物附着时，必须将飞溅物清除或更换喷嘴，当钨极出现污染、形状不规则等现象时，必须修整或更换。
3.6 焊接工艺参数
各种焊接方法工艺参数的选择见下表：
注：①焊接电流系指底层焊接时每台焊机的电流值
②覆盖层由一名焊工施焊其焊接工艺参数见《手工钨极氩弧焊焊接工艺参数》
③当母材厚度≥10mm时，焊前可进行100～150℃预热。
3.7 焊接环境
3.7.1 当施焊环境出现下列任一情况，且无有效防护措施时，禁止施焊：
3.7.1.1 气体保护焊风速大于1.5m/s；
3.7.1.2 相对湿度大于80%：
3.7.1.3 焊件温度低于5℃
3.7.1.4 雨雪环境
3.7.2 当焊件温度低于5℃时，应在始焊处100mm范围内预热到15左右（指焊前不预热的情况）。3.8 焊缝返修
3.8.1 焊缝返修应在压力试验之前进行，对要求焊缝返修的缺陷应当分析产生原因，提出改进措施，编制焊接返修工艺。
3.8.2 返修前需将缺陷清除干净，必要时可采用表面无损检测确定。
3.8.3 焊缝返修应由合格的焊工担任，返修工艺措施应经焊接技术负责人批准，同一部位的返修次数不应超过两次，对经过两次返修仍不合格的焊缝如再进行返修应经施工技术负责人批准。
3.8.4 返修焊缝性能和质量要求应与原焊缝相同。
3.9 产品焊接试板
铝制压力容器的制造、组焊要按JB/T4734的要求焊制产品焊接试板，产品试板的要求，检验方法、取样部位、试验方法及合格标准按JB/T4734规定执行。
4 焊接质量检验
4.1 焊前检验包括
4.1.1 母材、焊接材料
4.1.2 焊接设备、仪表、工艺装备
4.1.3 焊接坡口、接头装配及清理
4.1.4 焊工资格
4.1.5 焊接工艺文件
4.2 施焊过程中的检验包括
4.2.1 焊接规范参数
4.2.2 执行焊接工艺情况
4.2.3 执行技术标准情况
4.2.4 执行图样情况
4.3 焊后检验包括
4.3.1 实际施焊记录
4.3.2 焊缝外观及尺寸
4.3.3 产品焊接试板、焊接工艺纪律检查试板（铝制容器及设计要求时）
4.3.4 无损检测
4.3.5 压力试验、致密性试验
4.4 焊缝外观质量要求
4.4.1 焊缝外观质量要求
4.4.2 角焊缝的焊角高度应等于或大于两焊件中较薄焊件母材厚度的70%且不应小于3mm。
4.4.3 焊缝应与表面圆滑过渡，其表面不得有裂纹、未熔合、气孔、氧化物夹渣等缺陷。
5 成品保护
5.1 焊缝完成后严禁敲打、碰砸焊缝及热影响区，对装有仪表、调节阀等区域应遮挡保护。
5.2 严禁在近缝区点焊临时支架。
5.3 凡在管道附近进行切割作业时应及时挡护，杜绝切割残渣、氧化物伤及管道和焊缝。
5.4 严禁利用已完成的管道做支吊点。
6 职业健康安全和环境管理
6.1 施工过程危害辩识及控制措施
表6.1 施工过程危害辩识及控制措施
6.2 环境因素识别及控制措施
表6.2 环境因素识别及控制措施
哈尔滨理工大学荣成学院专科生毕业设计 题目：铝及铝合金焊接工艺研究专业年级： 09焊接技术及自动化 学生姓名：金杰 学号：0930150223 指导教师：杨丽丽 哈尔滨理工大学荣成学院 完成时间：2012年6月25日
专科生毕业设计（论文）评语 学院：荣成学院专业：焊接技术及自动化任务起止时间：2012年5月13日至2012年6月25日 毕业设计（论文）题目： 铝及铝合金焊接工艺研究 指导教师对毕业设计（论文）的评语： 指导教师签名：指导教师职称： 评阅教师对毕业设计（论文）的评语： 评阅教师签名：评阅教师职称： 答辩委员会对毕业设计的评语： 答辩委员会评定，该生毕业设计（论文）成绩为： 答辩委员会主席签名：职称： 年月日
专科生毕业设计（论文）任务书 学生姓名：金杰学号：0930150223 学院：荣成学院专业：焊接技术及自动化 任务起止时间：2012年5月13日至2012年6月25日 毕业设计（论文）题目： 铝及铝合金焊接工艺研究 毕业设计工作内容： 铸钢是生产中常用的材料,但是由于其成分中含有杂质较多,铸造过程中冷却缓慢,使其组织粗大偏析比较严重给焊接带来困难.本文通过对ZG270-500及其焊接接头的常见缺陷进行分析，选用适当的焊接工艺参数进行焊接，并对焊后裂纹进行探伤及修补。 1、了解毕业设计的内容，查阅资料（5月13日—5月17日） 2、对铸钢的焊接性及焊接工艺进行分析，总结ZG270-500的焊接工艺及修补措施.撰写题纲（5月17日-5月19日） 3、撰写论文（5月20日-5月21日） 资料： 1.中国机械工程学会焊接学会.焊接手册（第一卷）焊接方法与设备【M】.北京：机械工业出版社，2001 2.美国焊接学会黄静文等[译].焊接手册(第二卷）焊接方法【M】.北京：机械工艺出版社（第七版）.1988 3.关桥.刘方君.董春林.高能束流焊接技术的应用与发展趋势【C】.第九次全国焊接会议论文集.1999 4.李亚江.王娟.有色金属焊接及应用.北京：化学工艺出版社.2006 指导教师意见： 签名： 年月日系主任意见： 签名： 年月日
铝及铝合金焊接施工工艺标准 1 适用范围 本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。 2 施工准备 2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准 《铝及铝合金轧制板材》GB/T-3880-1997 《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000 《铝及铝合金拉（轧）制无缝管》GB/T6893-2000 《铝及铝合金焊丝》GB/T10858 《铝及铝合金焊接管》GB/T10571 《铝制焊接容器》JB/T4734-2002 2.2 材料 2.2.1 一般规定 工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。 2.2.2 母材 2.2.2.1 工程选用的母材应符合现行的国家标准规定。 2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。 2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。 2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。 2.2.3 焊接材料 2.2. 3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。 2.2. 3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。 （2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。 （3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。 （4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝 2.2. 3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。 2.2. 3.4 手工钨极氩弧焊电极应选用铈钨极，也可选用钍钨极，施焊前应根据焊接电流的大小正确选用钨极直径。
铝合金焊接技术 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. MIG、TIG能够得到良好的焊接接头，但是，这两种方法却有熔透能力差、焊接变形大、生 产效率低等缺点。近年来，很多科技工作者开始探讨铝合金焊接的新方法，如激光焊、双光 束激光焊、激光-电弧复合焊以及搅拌焊摩擦等，下面主要介绍这四种焊接方法的主要特点。 1、铝合金的激光焊 随着大功率、高性能激光加工设备的不断开发，铝合金激光焊接技术发展很快，与传统的 TIG、MIG焊相比，激光焊接铝合金具有以下优点； （1）能量密度高，热输入量小，焊接变形小，能得到熔化区和热影响区窄而熔深大的焊缝； （2）冷却速度快，能得到组织微细的焊缝，故焊接接头性能良好； （3）焊接速度快、功能多、适应性强、可靠性高，且不需要真空装置，所以在焊接精度、 效率、自动化等方面具有无可比拟的优势。 激光有很高的能量密度，焊接铝合金可以有效防止传统焊接工艺产生的缺陷，强度系数提高 很大。但激光器功率一般都比较小，对铝合金厚板的焊接困难，同时铝合金表面对激光束的 吸收率很低，要达到深熔焊时存在阀值问题，所以工艺上有一定难度。 2、铝合金的激光-电弧复合焊 虽然激光焊接铝合金有许多优势，但仍存在较大的局限性，如设备成本高、接头间隙允许度 小、工件准备工序严等。为了更有效地焊接铝合金，人们发展了激光-电弧复合焊工艺。激 光-电弧复合主要是激光与TIG电弧、MIG电弧及等离子体复合。铝合金激光-电弧复合焊
铝合金通用焊接工艺规程 1 使用范围及目的 范围:本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。目的:与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间(24小时以上)存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊 前应检查焊机喷嘴的实际气流量(允差为+3L/min),自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝;检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状
态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5?以上，MIG焊湿度小于65,，TIG焊湿度小于70,。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上(包括8mm)的铝材，焊接要预热,预热温度 80?,120?，层间温度控制在60?,100?。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊 除外,如焊接垫板的固定),组焊后不能出现图纸要求之外的焊点，部件固定后按图纸要求进行尺寸、平行度、垂直度等项点的自检,自检合格后,根据图纸进行焊接，操作工人必须及时、真实填写操作记录。 2.14 当图纸要求或工艺要求使用焊接垫板时，应将焊接垫板点焊在工件上，点焊应符合焊接质量要求，点焊要求为:焊接垫板小于100mm时，在焊接垫板两端点焊固定，焊接垫板大于100mm时,根据焊接垫板长度点焊均匀分布，间距100mm。 2.15 为了避免腐蚀，铝合金配件存放时不允许直接采用钢或者铜材质的容器存放，不允许将配件直接放置在钢制的工装或地板上。 2.16 对于焊缝质量等级为
铝及铝合金的焊接特点 (1)铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。 （2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显着，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。 （3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹
及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显0.5． 着提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi条(硅含量4．5％～6％) 焊丝会有更好的抗裂性。 （4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。 （5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。 （6）合金元素易蒸发、烧损，使焊缝性能下降。 （7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。 （8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。 2. 焊接方法 几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对
铝及铝合金的焊接
铝及铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 有色金属non-ferrous metal，狭义的有色金属又称为非铁金属，是铁、锰、铬以外的所有金属的统称。广义的有色金属还包括有色合金。有色合金是以一种有色金属为基体（通常大于50%），加入一种或几种其他元素而构成的合金。随着科学技术的发展，有色金属的应用日趋广泛。虽然有色金属只占金属总量的5%左右，但有色金属在工程应用中的重要作用确实钢铁或其他材料无法代替的。有色金属具有特殊的性能，比常规钢铁材料的焊接更复杂，这给焊接工作带来很大的困难。 铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 什么是金属盒非金属，什么是黑色金属和有色金属，什么事合什么是金属盒非金属，什么是黑色金属和有色金属，金？目前，已知的的化学元素有118 种，其中自然界只存在92 种，科学家成功研制出并已经得到承认和命名的元素有18 种，有8 种元素没有得到承认和命名。人们通常把这些元素分成金属和非金属两大类。从物理性能上来看，具有导电性、导热性、可塑性以及特殊光泽的元素叫金属，反之是非金属。常见的金属有铁、铝、铜、镁、锌等。在非金属中，常温下呈气态的有氢、氧、氩等；常温下呈液态的有溴；常温下呈固态的有碳、硼等。 金属又可分为黑色金属和有色金属两大类。黑色金属通常是指铁、铬、锰和铁基合金，其他的金属合金称为有色金属。 合金是有两种或两种以上的金属元素与非金属元素所组合成的具有合金性质的物质。3A21 就是由铝和锰组成的以铝为基的合金。 有色金属的分类有色金属按其性质、用途、产量及其在地壳中的储量状况一般分为有色轻金属、有色重金属、贵金属、稀有金属和半金属五大类。在稀有金属中，根据其物理化学性质、原料的共生关系、生产工艺流程等特点，又分稀有轻金属、稀有重金属、稀有难熔金属、稀散金属、稀土金属、稀有放射性金属。
焊接工艺评定规范 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 焊接工艺评定(Welding Procedure Qualification，简称WPQ) 为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。焊接工艺评定是保证质量的重要措施，为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。 目的 1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头; 2.验证施焊单位所拟订的焊接工艺规程(WPS或pWPS)是否正确。 3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。 意义 焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。通过焊接工艺评定，检验按拟订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠的依据。 焊接工艺评定应用范围： 1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航空航天，核能以及承重钢结构等钢制设备的制造、安装、检修工作。 2、适用于气焊，焊条电弧焊，钨极氩弧焊，熔化极气体保护焊，埋弧焊，等离子弧焊，电渣焊等焊接方法。评定过程： 1、拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS) 2、施焊试件和制取试样
3、检验试件和试样 4、测定焊接接头是否满足标准所要求的使用性能 5、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定 工艺评定常规测试 >>外观检测 >>无损探伤 >>拉伸测试 >>弯曲测试 >>冲击测试 >>硬度测试 >>低倍金相测试 >>表面裂纹检测 工艺评定相关标准 评定参考标准： 工艺评定的标准国内标准 SY∕T4103－1995 （相当于API 1104) NB/T47014-2011 《承压设备用焊接工艺评定》 SY∕T0452－2002 《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》 《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准 欧洲标准

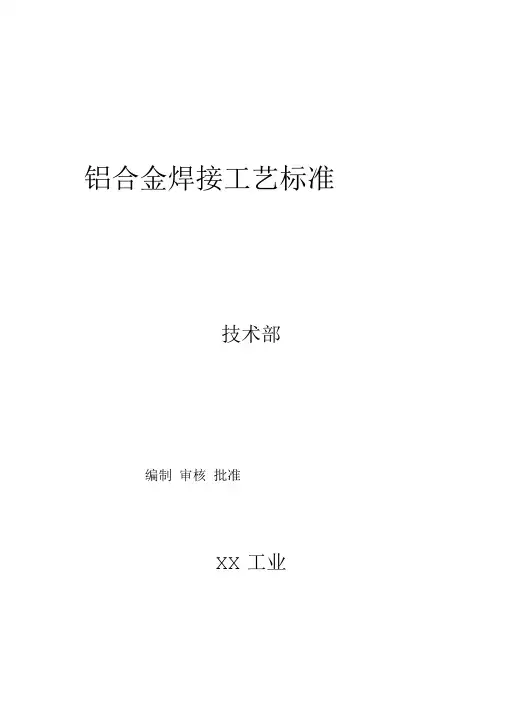

铝合金焊接工艺规范 技术部 编制 审核 批准 ××工业有限公司 2012.6.26
前言 本规范根据××工业有限公司，定制与实施设计规范、工艺规范、试验规范的要求，按《企业标准编写的一般规定》，为明确铝合金焊接的工艺要求而制定。 本规范是公司在铝合金焊接中的经验总结，对于生产起指导作用。 本规范编制部门：技术部 本规范制定日期：2012－6－26。

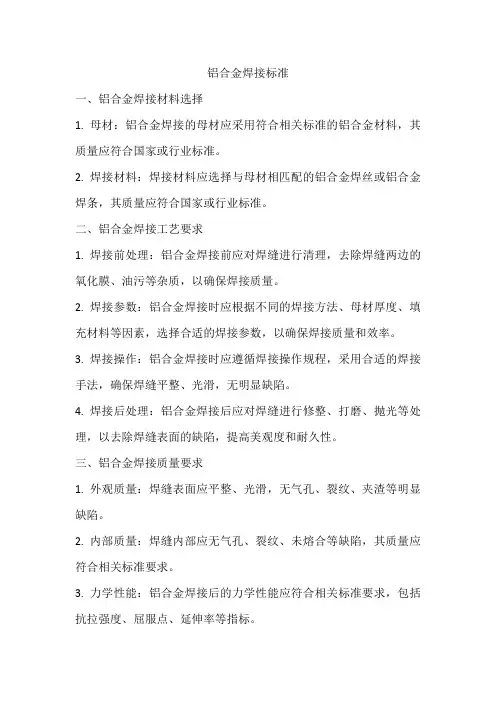

一、目的 为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本规范。 二、编制依据 1. GB/T 985.3 《铝及铝合金气体保护焊推荐坡口》 2. GB/T10858-2008《铝及铝合金焊丝》 3. GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》 4. GBT3199-2007 《铝及铝合金加工产品贮存及包装》 5. GBT22087-2008《铝及铝合金弧焊接头缺欠质量》 6.有关产品设计图纸 三、焊前准备 3.1 焊接材料 铝板 3A21(原LF21)及铝合金型材。 焊丝：S311铝硅焊丝 ER4043 直径φ2，φ3，焊丝应有制造长的质量合格证，领取和发放由管理员统一管理。铝硅焊丝抗裂性好，通用性大。 3.2 氩气 氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量8-16升/分钟，气瓶中 的氩 气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。氩气应符合 GB/T4842-1995。 3.3 焊接工具 ①采用交流电焊机，本厂用WSME-315(J19)。 ②选用的氩气减压流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气 瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。 ③输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管
铝合金焊接质量控制手 册 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
铝合金焊接质量控制手册Quality Control Manual Of Aluminium And Aluminium alloys Welding 编制： 审核： 会签： 批准：
目录 catalog 1前言(f o r e w o r d) (3) 2标准及术语(s t a n d a r d a n d t e c h n i c a l t e r m s) (3) 3职责与权限(r e s p o n s i b i l i t y a n d a u t h o r i t y) (3) 4合同评审及设计评审 (11) (contract and design evaluation) 5分包(s u b c o n t r a c t) (13) 6焊接人员（w e l d e r） (13) 7检验人员（i n s p e c t o r a n d t e s t e r） (14) 8设备及工装（e q u i p m e n t a n d f i x t u r e） (14) 9焊接作业（w e l d i n g o p e r a t i o n） (16) 10母材与焊接材料(b a s e m e t a l a n d w e l d i n g m a t e r i a l) (17) 11储存与搬运(s t o r e a n d h a n d l i n g) (18) 12焊前热处理和焊后热处理 (18) (heat treatment before and after welding) 13焊接相关检验 (18) (relative welding inspection and test) 14不合格品及其纠正 (20) (unqualified products and correction) 15校准(a l i g n m e n t) (20) 16标识及可追溯性(m a r k a n d t r a c e a b i l i t y) (20) 17质量记录(q u a l i t y r e c o r d) (21) 1 前言 本手册对公司铝合金焊接质量控制的有关活动做出了规定，符合DIN6700《轨道车辆及其部件焊接》中的最高级别C1级（安全性高的轨道车辆部件）的有关规定。 本手册是对公司《质量手册》的完善和补充，专门用于描述铝合金焊接质量控制的有关活动，要求各有关单位遵照执行。 本手册适用的产品范围：轨道车辆铝合金车体及其部件焊接。 2 标准及术语 本手册所采用的标准是DIN6700系列标准及其引用的相关标准，本手册所采用的术语与标准中的术语一致，不再赘述。

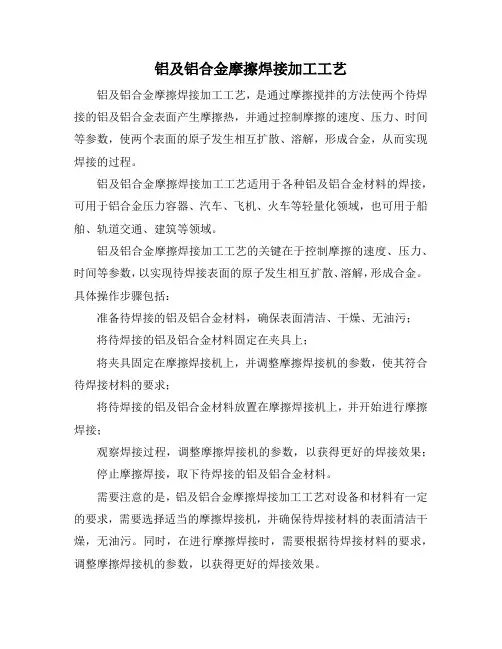

铝合金焊接的几种先进工艺:搅拌摩擦焊、激光焊、激光- 电弧复合焊、电子束焊。针对于焊接性不好和曾认为不可焊接的合金提出了有效的解决方法,几种工艺均具有优越性,并可对厚板铝合金进行焊接。 关键词:铝合金搅拌摩擦焊激光焊激光- 电弧复合焊电子束焊 1 铝合金焊接的特点 铝合金由于重量轻、比强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。 铝合金焊接有几大难点: ①铝合金焊接接头软化严重,强度系数低,这也是阻碍铝合金应用的最大障碍; ②铝合金表面易产生难熔的氧化膜(Al2O3 其熔点为2060 ℃) ,这就需要采用大功率密度的焊接工艺; ③铝合金焊接容易产生气孔; ④铝合金焊接易产生热裂纹; ⑤线膨胀系数大,易产生焊接变形; ⑥铝合金热导率大(约为钢的4 倍) ,相同焊接速度下,热输入要比焊接钢材大2～4 倍。 因此,铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。 2 铝合金的先进焊接工艺 针对铝合金焊接的难点,近些年来提出了几种新工艺,在交通、航天、航空等行业得到了一定应用,几种新工艺可以很好地解决铝合金焊接的难点,焊后接头性能良好,并可以对以前焊接性不好或不可焊的铝合金进行焊接。 2. 1 铝合金的搅拌摩擦焊接 搅拌摩擦焊FSW( Friction Stir Welding) 是由英国焊接研究所TWI ( The Welding Institute) 1991 年提出的新的固态塑性连接工艺[1～2 ] 。图1为搅拌摩擦焊接示意图[3 ] 。其工作原理是用一种特殊形式的搅拌头插入工件待焊部位,通过搅拌头高速旋转与工件间的搅拌摩擦,摩擦产生热使该部位金属处于热塑性状态,并在搅拌头的压力作用下从其前端向后部塑性流动,从而使焊件压焊在一起。图2 为搅拌摩擦焊接过程[4 ] 。由于搅拌摩擦焊过程中不存在金属的熔化,是一种固态连接过程,故焊接时不存在熔焊的各种缺陷,可以焊接用熔焊方法难以焊接的有色金属材料,如铝及高强铝合金、铜合金、钛合金以及异种材料、复合材料焊接等。目前搅拌摩擦焊在铝合金的焊接方面研究应用较多。已经成功地进行了搅拌摩擦焊接的铝合金包括2000 系列(Al- Cu) 、5000 系列(Al - Mg) 、6000 系列(Al - Mg - Si) 、7000 系列(Al - Zn) 、8000 系列(Al - Li) 等。国外已经.进入工业化生产阶段,在挪威已经应用此技术焊接快艇上长为20 m 的结构件,美国洛克希德·马丁航空航天公司用该项技术焊接了铝合金储存液氧的低温容器火箭结构件。 铝合金搅拌摩擦焊焊缝是经过塑性变形和动态再结晶而形成,焊缝区晶粒细化,无熔焊的树枝晶,组织细密,热影响区较熔化焊时窄,无合金元素烧损、裂纹和气孔等缺陷,综合性能良好。与传统熔焊方法相比,它无飞溅、烟尘,不需要添加焊丝和保护气体,接头性能良好。由于是固相焊接工艺,加热温度低,焊接热影响区显微组织变化小,如亚稳定相基本保持不变,这对于热处理强化铝合金及沉淀强化铝合金非常有利。焊后的残余应力和变形非常小,对于薄板铝合金焊后基本不变形。与普通摩擦焊相比,它可不受轴类零件的限制,可焊接直焊缝、角焊缝。传统焊接工艺焊接铝合金要求对表面进行去除氧化膜,并在48 h 内进行加工,而搅拌摩擦焊工艺只要在焊前去除油污即可,并对装配要求不高。并且搅拌摩擦焊比熔化焊节省能源、污染小。 搅拌摩擦焊铝合金也存在一定的缺点:
铝及铝合金的焊接工艺技术参数介绍、方法、步 骤及注意事项 一、为什么MIG焊铝的工艺难题较多 答：MIG焊铝的工艺难题主要有： （1）铝及铝合金的熔点低（纯铝660℃），表面生成高熔点氧化膜（AL2O3 2050℃），容易造成焊接不熔合； （2）低熔点共晶物和焊接应力，容易产生焊接热裂纹； （3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔； （4）铝的导热性是钢的3倍，焊缝熔池的温度场变化大，控制焊缝成型的难度较大； （5）焊接变形较大。 二、铝及铝合金焊接难点 （1）强的氧化能力铝在空气中极易与氧结合生成致密结实的Al2O3膜薄，厚度约μm。Al2O3的熔点高达2050℃，远远超过铝及铝合金的熔点（约660℃），而且体积质量大，约为铝的倍。焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。 （2）较大的热导率和比热容铝及铝合金的热导率和比热容约比钢大1倍，焊接过程中大量的热量被迅速传导到基体金属内部。因此，焊接铝及铝合金比钢要消耗更多的热量，焊前常需采取预热等工艺措施。 （3）热裂纹倾向大线膨胀系数约为钢的2倍，凝固时的体积收缩率达%左右，因此焊接某些铝合金时，往往由于过大的内应力而产生热裂纹。生产中常用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311。? （4）容易形成气孔形成气孔的气体是氢。氢在液态铝中的溶解度为100g，而在660℃凝固温度时，氢的溶解度突降至100g，使原来溶解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，
xx职业技术学院 毕业设计（论文）题目铝及铝合金焊接工艺适应性研究 系别材料工程系 学生姓名xxxx 学号1002040135 专业名称焊接技术及自动化 指导教师xx 2012年12月4日
摘要 铝及铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展, 对铝合金焊接结构件的需求日益增多, 使铝合金的焊接性研究也随之深入。掌握铝合金的焊接性特点、焊接操作技术、接头质量和性能、缺陷的形成及防止措施等, 对正确制定铝合金的焊接工艺, 获得良好的接头性能和扩大铝合金的应用范围具有十分重要的意义。铝的重量轻和耐腐蚀是其性能的两大突出特点, 纯铝的密度约为2.7 g/cm3, 仅为铁、铜密度的1/3；铝及铝合金的表面易生成一层致密、牢固的Al2O3保护膜，这层保护膜只有在卤素离子或碱离子的激烈作用下才会遭到破坏，因此具有很好的耐大气（包括工业性大气和海洋大气）腐蚀和水腐蚀的能力，能抵抗多数酸和有机物的腐蚀。采用缓蚀剂，可耐弱碱液腐蚀；采用保护措施，可以提高铝合金的耐蚀性能。在各种牌号的变形铝及铝合金中，铝锰和铝镁合金属于防锈铝合金，不能热处理强化，但强度比纯铝高，并具有优秀的抗蚀性和焊接性能。 铝及铝合金焊接特性氩弧焊
绪论 有色金属non-ferrous metal，狭义的有色金属又称为非铁金属，是铁、锰、铬以外的所有金属的统称。广义的有色金属还包括有色合金。有色合金是以一种有色金属为基体（通常大于50%），加入一种或几种其他元素而构成的合金。随着科学技术的发展，有色金属的应用日趋广泛。虽然有色金属只占金属总量的5%左右，但有色金属在工程应用中的重要作用确实钢铁或其他材料无法代替的。有色金属具有特殊的性能，比常规钢铁材料的焊接更复杂，这给焊接工作带来很大的困难。 铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。
铝制压力容器焊接工艺规程 1 适用范围 本工艺标准适用于铝及铝合金压力容器的手工钨极氩弧焊和熔化极氩弧焊的焊接; 2 准备 2.1 铝及铝合金的焊接除应执行本工艺标准外,还应符合国家颁布的有关标准、法律法规及规定; 下列文件中的条款通过本标准的引用而成为本标准的条款,凡是不注日期的引用文件其最新版本适用于本标准 《铝及铝合金轧制板材》 《铝及铝合金热挤压管》第一部分：无缝圆管 《铝及铝合金拉（轧）制无缝管》 《铝及铝合金焊丝》 《铝及铝合金焊接管》 《铝制焊接容器》 2.2 材料 2.2.1 一般规定 工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告,并优先选用已列入国家标准或行业标准的母材和焊丝,母材和焊丝应妥善保管,防止损伤、污染和腐蚀;当选用国外材料时,其使用范围应符合相应标准的规定,并应有该材料的质量证明书; 2.2.2 母材 2.2.2.1 工程选用的母材应符合现行的国家标准规定; 2.2.2.2 当对母材有特殊要求时,应在设计图样或相应的技术条件上标明; 2.2.2.3 施工单位对设备、容器和管道的材料的代用,必须事先取得原设计单位的设计修改证明文件,并对改动部位作详细记载; 2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用; 2.2.3 焊接材料 2.2. 3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定; 2.2. 3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素,并应符合下列规定; （1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝; （2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝; （3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝; （4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝 2.2. 3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定; 2.2. 3.4 手工钨极氩弧焊电极应选用铈钨极,也可选用钍钨极,施焊前应根据焊接电流的大小正确选用钨极直径; 2.3 作业人员 2.3.1 铝及铝合金施工应具有符合国家质量技术监督或国家压力容器、压力管道监察机构有关法规要求的质量管理体系; 2.3.2 主要作业人员：焊工,管道工,无损探伤工
铝合金焊接工艺 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
铝合金焊接工艺 铝合金具有较高的比强度、断裂韧度、疲劳强度和耐腐蚀稳定性，并且工艺成形性和焊接性能良好，MIG焊是铝合金焊接的主要方法之一。由于铝合金表面华丽的色泽等诸多优点而被广泛应用于航空、航天及其它运载工具的结构材料；如运载火箭的液体燃料箱，超音速飞机和汽车的结构件以及轻型战车的装甲等。本文主要研究了MIG焊接6063铝合金的工艺方法。 焊接材料 焊接所采用的母材为6063铝合金，焊接壁厚在3mm以上时，开V形坡口，夹角为60°～70°，空隙不得大于1mm，以多层焊完结；焊丝所用的材料为5356铝合金焊丝；壁厚在3mm以下时，不开坡口，不留空隙，不加填充丝；焊接薄铝件, 最好是用低温铝焊条WE53。 焊前准备 坡口加工 铝材可采用机械或等离子弧等方法切割下料。 坡口加工采用机械加工法。加工坡口表面高应平整、无毛刺和飞边。 坡口形式和尺寸根据接头型式，母材厚度、焊接位位置、焊接方法、有无垫板及使用条件。 焊接工艺参数的选择 应在焊接工艺规程规定的范围内正确选用焊接工艺参数

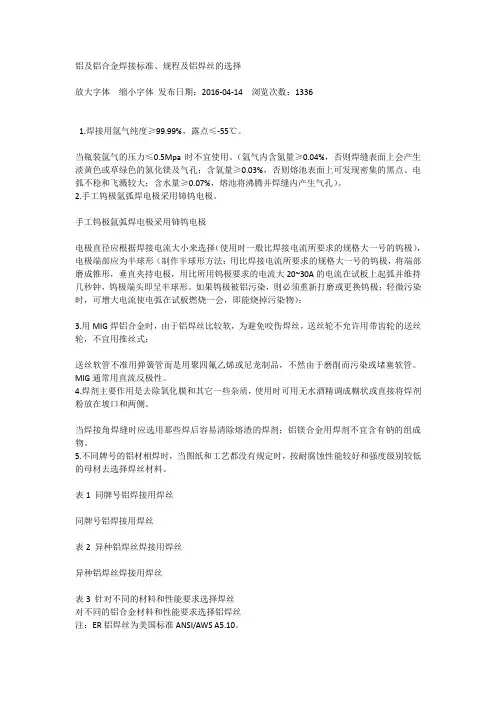

表1手工钨术氩弧焊接工艺参数 焊前清洗 首先，用丙酮等有机溶液除去油污，两侧坡口的清理范围不小于50mm，坡口及其附近（包括垫板)的表面应用机械法清理至露出金属光泽。焊丝去除油污后，应采用化学法除去氧化膜，可用5%～10%的NaOH溶液在70℃下浸泡30～60s，清水冲洗后，再用10%的HNO3常温下浸2min，清水冲洗干净后干燥处理。清理后的焊件、焊丝在4h内应尽快完成施焊。 焊接工艺要求 定位焊缝应符合下列规定： 1）焊件组对可在坡口处点焊定位，也可以坡口内点固。焊接定位焊缝时，选用的焊丝应与母材相匹配。 2）定位焊缝就有适当的长度，间距和高度，以保证其有足够的强度面不致在焊接过程中开裂。 3）定位焊缝如发现缺陷应及时处理。对作为正式焊缝一部分的根部定位焊缝，还应将其表面的黑料，氧化膜清除，并将两端修整成缓坡型。
铝及铝合金的焊接工艺技术参数介绍、方法、步骤及注意事项MIG焊铝的工艺难题较多一、为什么MIG答：焊 铝的工艺难题主要有：AL2O3 ，（纯铝1）铝及铝合金的熔点低660℃）表面生成高熔点氧化膜（（2050℃），容易造成焊接不熔合；）低熔点共晶物和焊接应力，容易产生焊接热裂纹；（2 （3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔； 倍，焊缝熔池的温度场变化大，控制焊缝成型的（4）铝的导热性是钢的3 难度较大；5（）焊接变形较大。二、铝及铝合金焊接难点膜薄，Al2O3（1） 强的氧化能力铝在空气中极易与氧结合生成致密结实的℃，远远超过铝及铝合金的熔点（约0.1μm厚度约。Al2O3的熔点高达2050倍。焊接过程中，氧化铝薄膜会阻碍660℃），而且体积质量大，约为铝的1.4焊接时会促使焊缝金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。倍，铝及铝合金的热导率和比热容约比钢大12（）较大的热导率和比热容焊接铝及铝合金比钢焊接过程中大量的热量被迅速传导到基体金属内部。因此，要消耗更多的热量，焊前常需采取预热等工艺措施。6.5%凝固时的体积收缩率达倍，）热裂纹倾向大（3 线膨胀系数约为钢的2生产中常往往由于过大的内应力而产生热裂纹。左右，因此焊接某些铝合金时，。用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311形成气孔的气体是氢。氢在液态铝中的溶解度为）容易形成气孔（4 使原来溶0.04ml/100g℃凝固温度时，而在0.7mL/100g，660氢的溶解度突降至，解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔 池中的上升速度较慢，加上铝的导热性强，熔池冷凝快，因此，上升的气泡往往焊接材料及母材表面氧来不及逸出，留在焊缝内成为气孔。弧柱气氛中的水分、化膜吸附的水分都是氢的主要来源，因此焊前必须严格做好焊件的表面清理工作。强度降低）接头不等强度铝及铝合金的热影响区由于受热而发生软化、（5纯铝及非热处理强化铝合金接头的强度约为母材使接头与母材无法达到等强度。。～～的75%100%；热处理强化铝合金的接头强度较小，只有母材的40%505所以不易（6）焊穿铝及铝合金从固态转变为液态时，无明显的颜色变 化，判断母材温度，施焊时常会因温度过高无法察觉而导至焊穿。三、铝及铝合金焊前应进行哪些准备工作？这是防止产生1（）焊前清理清 理的目的是去除焊件表面的氧化膜和油污，气孔、夹渣的重要措施。效率高、质量稳定、适用于清理焊丝及尺寸不大、成批生产的a 化学清洗 焊件。化学清洗分浸洗法和擦洗法两种，清洗剂及清洗工艺，见表。1铝及铝合金的化学清洗法表1
铝及铝合金的焊接性。 ⑴强的氧化能力铝在空气中极易与氧结合生成致密结实的Al2O3膜薄，厚度约0.1μm。Al2O3的熔点高达2050℃，远远超过铝及铝合金的熔点（约660℃），而且体积质量大，约为铝的1.4倍。焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。 ⑵较大的热导率和比热容铝及铝合金的热导率和比热容约比钢大1倍，焊接过程中大量的热量被迅速传导到基体金属内部。因此，焊接铝及铝合金比钢要消耗更多的热量，焊前常需采取预热等工艺措施。 ⑶热裂纹倾向大线膨胀系数约为钢的2倍，凝固时的体积收缩率达6.5%左右，因此焊接某些铝合金时，往往由于过大的内应力而产生热裂纹。生产中常用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311。 ⑷容易形成气孔形成气孔的气体是氢。氢在液态铝中的溶解度为0.7mL/100g，而在660℃凝固温度时，氢的溶解度突降至0.04ml/100g，使原来溶解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，加上铝的导热性强，熔池冷凝快，因此，上升的气泡往往来不及逸出，留在焊缝内成为气孔。弧柱气
氛中的水分、焊接材料及母材表面氧化膜吸附的水分都是氢的主要来源，因此焊前必须严格做好焊件的表面清理工作。 ⑸接头不等强度铝及铝合金的热影响区由于受热而发生软化、强度降低使接头与母材无法达到等强度。纯铝及非热处理强化铝合金接头的强度约为母材的75%～100%；热处理强化铝合金的接头强度较小，只有母材的40%～505。 ⑹焊穿铝及铝合金从固态转变为液态时，无明显的颜色变化，所以不易判断母材温度，施焊时常会因温度过高无法察觉而导至焊穿。
钛合金焊接技术 日期：08-12-10 09:00:09 作者：鲜雪强川航机务部 由于钛合金低重量、强度高、耐腐蚀性优异，又具有与先进复合材料在热学、电化学方面的相容性，一直是航空、宇航工业上应用的重要结构材料。焊接作为钛合金加工中的重要手段，在提高材料利用率、减轻结构重量、降低成本等方面有独特的优势，因此有必要研究飞机结构修理中的钛合金焊接技术。关键词：焊接、疲劳性能、残余应力、疲劳寿命 一、钛合金焊接的重要性 疲劳断裂是材料在交变载荷（或应力）作用下发生的破损断裂。国内外研究表明，飞机结构疲劳破坏是飞机主要破坏形式。早期设计的飞机只考虑静强度问题，直到上个世纪五十年代，随着航空事业的不断发展，飞机性能不断提高，飞机的使用要求不断严格，飞机在使用过程中疲劳破坏与安全可靠性之间的矛盾逐渐暴露出来。 焊接是一种运用（多种情况下为局部）加热或加压手段、添加或不添加填充材料将构件不可拆卸的连接在一起，或在基材表面堆敷覆盖层的加工工艺。焊接技术广泛的应用于国民经济的各个部门，如机械工程、桥梁工程、压力容器船舶工程、航空航天等领域。焊接结构在现代工业中应用越来越广泛，无论是在航天领域还是在一般的工程领域，无论是小部件还是大型结构，都在不断扩大焊接结构的比重。例如，飞机中央翼焊接下壁板是关键承力构件，承受机翼传来的弯矩、扭矩、剪力和油箱压力的作用；在国外第四代战斗机中钛合金含量已达到40%左右。而对于钛合金焊接结构疲劳特性与寿命评估技术的研究则是为实现钛合金结构在先进飞机上的合理使用，所必不可少的前提条件之一。 二、焊接区域材料性能的确定 焊接接头由焊缝、热影响区、母材组成，是一种非均质材料，各向异性。热影响区是焊缝到母材的过渡区域，其材料性能也介于焊缝和母材之间。
铝合金焊接工艺 铝合金具有较高的比强度、断裂韧度、疲劳强度和耐腐蚀稳定性，并且工艺成形性和焊接性能良好，MIG焊是铝合金焊接的主要方法 之一。由于铝合金表面华丽的色泽等诸多优点而被广泛应用于航空、航天及其它运载工具的结构材料；如运载火箭的液体燃料箱，超音速飞机和汽车的结构件以及轻型战车的装甲等。本文主要研究了MIG 焊接6063铝合金的工艺方法。 焊接材料 焊接所采用的母材为6063铝合金，焊接壁厚在3mm以上时，开V形坡口，夹角为60°?70°,空隙不得大于1mm,以多层焊完结；焊丝所用的材料为5356铝合金焊丝；壁厚在3mm以下时，不开坡口，不留空隙，不加填充丝；焊接薄铝件，最好是用低温铝焊条WE53。 焊前准备 坡口加工 铝材可采用机械或等离子弧等方法切割下料。 坡口加工采用机械加工法。加工坡口表面高应平整、无毛刺和飞边。 坡口形式和尺寸根据接头型式，母材厚度、焊接位位置、焊接方法、有无垫板及使用条件。 焊接工艺参数的选择 应在焊接工艺规程规定的范围内正确选用焊接工艺参数 表1手工钨术氩弧焊接工艺参数
焊前清洗 首先，用丙酮等有机溶液除去油污，两侧坡口的清理范围不小于 50mm,坡口及其附近（包括垫板）的表面应用机械法清理至露出金属光泽。焊丝去除油污后，应采用化学法除去氧化膜，可用5%?10% 的NaOH溶液在70C下浸泡30?60s,清水冲洗后，再用10%的HNO3 常温下浸2min，清水冲洗干净后干燥处理。清理后的焊件、焊丝在4h内应尽快完成施焊。 焊接工艺要求 定位焊缝应符合下列规定： 1）焊件组对可在坡口处点焊定位，也可以坡口内点固。焊接定位焊缝时，选用的焊丝应与母材相匹配。 2）定位焊缝就有适当的长度，间距和高度，以保证其有足够的强度面不致在焊接过程中开裂。 3）定位焊缝如发现缺陷应及时处理。对作为正式焊缝一部分的根部定位焊缝，还应将其表面的黑料，氧化膜清除，并将两端修整成缓坡型。 4）拆除定位板时不应损伤母材。拆除后应将残留焊肉打磨至与母
焊接工艺评定、焊接工艺规程的实用编制方法 一、焊接工艺评定的有关概念 二、焊接工艺评定及使用管理程序 三、焊接工艺评定变素及其评定规则 四、如何阅读焊接工艺评定报告 五、如何编制焊接工艺规程 一、焊接工艺评定的有关概念 1、焊接工艺评定的定义和目的 2、消除焊接工艺评定认识上误区： 3、“焊接性能”与“焊接性” 4、“焊接性能试验”与“焊接工艺评定” 5、“焊缝”与“焊接接头” 6、“焊接工艺评定”与“焊工技能考试” 7、焊接工艺评定的基本条件 8、常用焊接工艺评定标准： JB4708－2000《钢制压力容器焊接工艺评定》 GB50236－98《现场设备、工业管道焊接工程施工及验收规范》第4章 劳部发1996[276]号《蒸汽锅炉安全监察规程》附录I JGJ81-2000《建筑钢结构焊接技术规程》第5章 GB128-90《立式圆筒形钢制焊接油罐施工及验收规范》附录一 ASME第IX卷《焊接与钎焊》 二、焊接工艺评定及使用管理程序 1、焊接工艺评定程序 （1）焊接工艺评定立项 （2）焊接工艺评定委托 （3）编制焊接工艺指导书（WPI）并批准 （4）评定试板的焊接 （5）评定试板的检验 焊接工艺评定失败，重新修改焊接工艺指导书，重复进行上述程序。
（6）编写焊接工艺评定报告（PQR）并批准 2、焊接工艺评定文件的使用与管理 （1）焊接工艺评定文件的受控登记。 （2）焊接工艺评定的有效版本及换版转换。 （3）每季度编制焊接工艺评定文件的有效版本目录。 （4）保证现场工程和产品的焊接工艺评定的覆盖率为100%。 （5）焊接工艺评定文件作为公司的一项焊接技术储备，属于公司重要技术机密文件，应妥善保管。 三、焊接工艺评定变素及其评定规则 1、焊接工艺评定的主要变素： 试件形式 母材类别 焊接方法 焊接工艺因素 焊后热处理种类及参数 母材厚度 焊缝熔敷金属厚度 四、如何阅读焊接工艺评定报告 1、如何认识焊接工艺评定报告的作用 （1）焊接工艺评定报告的合法性： （2）焊接工艺评定报告的有效性： （3）焊接工艺评定报告及焊接工艺规程的局限性： （4）焊接工艺评定报告是一种必须由企业焊接责任工程师和总工程师签字的重要质保文件，也是技术监督部门和用户代表审核施工企业质保能力的主要依据之一。 2、焊接工艺评定报告与焊接工艺规程的关系 3、阅读焊接工艺评定报告的方法 五、如何编制焊接工艺规程 1、焊接工艺规程的作用 2、焊接工艺规程的基本要求 3、焊接工艺规程的编写应遵循的原则
