塑壳断路器选型标准 塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。 类型型号额定电流(A) 分断能力 (Icu)kA400V 价格 2P 3P 4P 经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 - NF125-CW 50,63,80,100,125 10 430 614 - NF250-CW 125,150,175,200,225,250 18 850 1215 - NF400-CW 250,300,350,400 36 2194 3131 - NF630-CW 500,600,630 36 3265 4666 - NF800-CEW 400-800可调36 - 7426 - 标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491 NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061 NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576 NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831 NF160-SW 125,150,160 30 1102 1566 2039 NF160-SGW RT 125-160可调36 1318 1875 2451 NF160-SGW RE 80-160可调36 - 3935 5099 NF250-SW 125,150,175,200,225,250 30 1267 1803 2348 NF250-SGW RT 125-160,160-250可调36 1576 2153 2812 NF250-SGW RE 125-250可调36 - 4130 5366 NF400-SW 250,300,350,400 45 2596 3708 4810 NF400-SEW 200-400可调50 - 5644 7344 NF630-SW 500,600,630 50 3636 5202 6798 NF630-SEW 300-630可调50 - 7426 9641 NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782 NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142 NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315 NF160-HW 125,150,160 50 1288 1833 2379 NF160-HGW RT 125-160可调75 1545 2318 2853 NF160-HGW RE 80-160可调75 - 4316 5614 NF250-HW 125,150,175,200,225,250 50 1411 2019 2616 NF250-HGW RT 125-160,160-250可调75 1689 2421 3142 NF250-HGW RE 125-250可调75 - 4553 512 NF400-HEW 200-400可调70 - -6046 7849 NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257

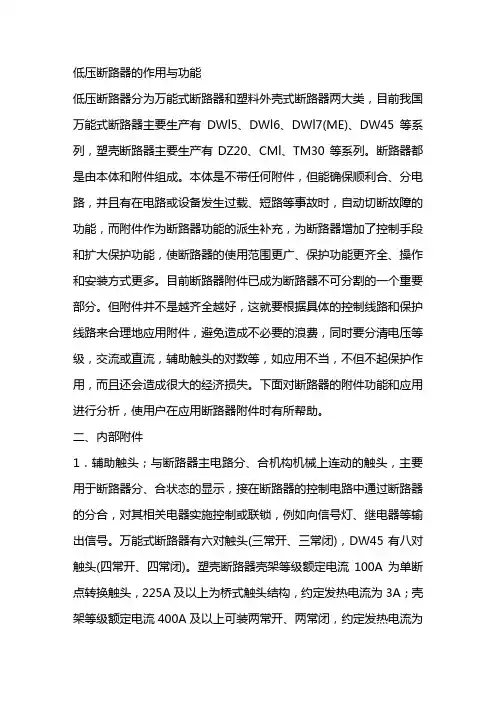

塑壳断路器附件功能与选用 塑壳断路器(以下简称断路器)的附件作为断路器功能的派生和补充，为断路器增加了更多的控制手段，同时也扩大了保护功能。因此，目前已经成为断路器不可分割的一个重要部分。 1 断路器附件的种类 分为机内附件和机外附件两类。 机内附件是安装在断路器内部的附属装置，包括分励脱扣器、欠电压脱扣器、辅助开关和报警开关等四种。机外附件则是安装在断路器外部的附属装置，包括辅助手柄、外部操作手柄、电操机构、手柄闭锁装置、机械联锁装置、电气联锁装置、板后接线装置、插入式安装台和辅助接点装置等。 2 表示断路器状态的附件 辅助开关和报警开关的区别在于： 辅助开关主要用于断路器的分合状态的显示，通过断路器的分合对其他相关电器实施控制或联锁，报警开关主要用于断路器因故障而断开时的状态显示，在断路器负载发生故障时及时向其他相关电器实施控制或联锁。 3 实现断路器欠电压保护功能的附件 欠电压脱扣器是一种保护性附件，当电源电压下降到欠电压脱扣器额定电压的35%～70%时，欠电压脱扣器能使断路器脱扣；当电源电压低于欠电压脱扣器额定电压的35%时，欠电压脱扣器能保证断路器不合闸；当电源电压高于欠电压脱扣器额定电压的85%时，欠电压脱扣器能保证断路器正常工作。 4 实现断路器操作功能的附件 (1)分励脱扣器是一种实现断路器的远距离分闸的附件，通常用于应急状态下对断路器进行远距离分闸操作和作为漏电继电器等保护电器的执行元件。 (2)电操机构也是一种远距离操作断路器的机外附件，既可用来实现断路器的远距离分闸操作，也能实现断路器的合闸操作。 (3)辅助手柄一般用于600A及以上的大容量断路器上，进行手动分合闸操作。 (4)外部操作手柄是一种具有将断路器的上下扳动操作转换成旋转操作功能的机外附件。 5 实现断路器锁定功能和联锁功能的附件 (1)手柄闭锁装置是一种能使断路器操作手柄可靠地处于打开或闭合位置(即分闸或合闸锁定)，而在机械上并不影响断路器自由脱扣的保护装置。 (2)机械联锁装置也是一种保护装置，主要用于双电源供电电路中两台断路器不可同时通电的场合。 (3)电气联锁装置(也称自动电源切换装置)为自动实现切换的双电源保护装置。 6 实现断路器多种安装接线方式的附件
低压开关柜技术规范
目录 1 1 规范性引用文件........................................................................................................................................... 1 2 技术参数和性能要求................................................................................................................................. 6 3 标准技术参数............................................................................................................................................... 4 使用环境条件表........................................................................................................................................... 9 9 5 试验..................................................................................................................................................................
断路器作用: 1.正常情况下接通和断开高压电路中的空载及负荷电流. 2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流, 防止事故扩大,从而保证系统安全运行. 其实断路器就是一种开关,它和其他普通开关的不同点主要在:1.适用电压 等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好. 一般情况下断路器本身不存在润滑方面的问题,需要润滑的常常是它的操 动机构 热继电器作用： 热继电器的作用是电动机过负荷时自动切断电源，热继电器的构造是两片膨胀系数不同的金属片构成，电流过大时膨胀系数大的先膨胀，起到切断电源的作用。热继电器动作后有人工复位和自动复位。 熔断器作用： 当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用 如果电路中安装了断路器就可以不用熔断器，热继电器需要与交流接触器
配合使用，因过载时热继电器上的触点断开切断控制回路，目前熔断器一般多用于控制回路。
断路器: 断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以SF6气体为灭弧介质的称六氟化硫断路器（开关）。断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。 漏电保护器和漏电保护开关： 漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。如图是一个漏电保护器，因为它并没有手动关断和合上的机构。 判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。判定的阈值是可以设定的，因为电路就是我们设计的。只是应用时要根据不同的场合，选用不同灵敏度的保护器。 如果是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。漏电保护的额定电流30mA的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关。其生产保护动作时间还应在0.1秒以内。这两个参数的选择主要依据是： 30mA：人体的感知电流----男为1.1mA女为0.7mA；摆脱电流男为16mA女为10.5mA，儿童要较成人为小；在较短时间内危及生命的电流是致使电流，从两个方面理解----一是电流达到50mA就会引起心室颤动，有生命危险，

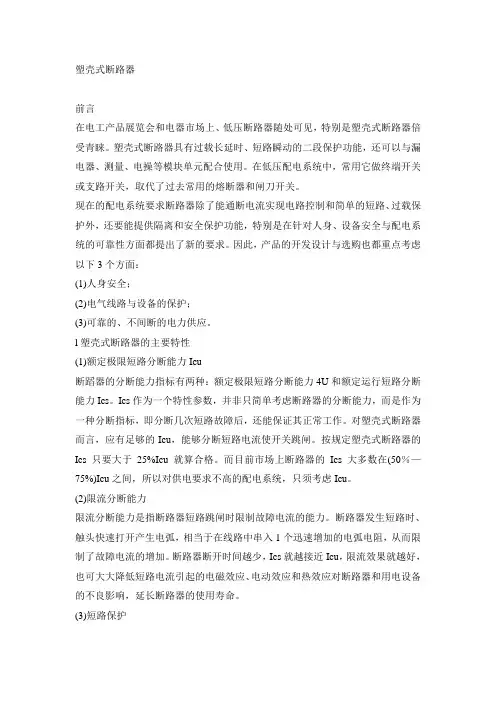

塑壳断路器的选用 1.引言 塑料外壳式断路器 以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品 如常熟开关厂的CMl、天津低压开关厂TM30等 。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流 A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为 2～12Irl 左右可调。 Ir3——断路器的瞬时整定电流 A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为 4～16Irl 左右可调。 Ir4——断路器的单相接地整定电流 A ，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流 A ，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流 A ，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1 左右可调。 Ir2——短延时脱扣器的脱扣时间整定值 s ，可调时间为0.05～0.45s。
低压开关柜技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
项目：沁水县梅园·悦港新城小区 低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司 供方：江苏亚盟电气有限公司 2017年4月 GCS低压配电设备 总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过 垂直加速度不超过 u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业
标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S） 水平母线（主母线）：50kA、80kA 垂直母线（支母线）：50kA 保护导体（接地主母线）：30、48kA 中性母线（中性主母线）：30、48kA —额定峰值耐受电流 水平母线（主母线）：105、176kA 垂直母线（支母线）：105kA 4、选用元件 一次主元件

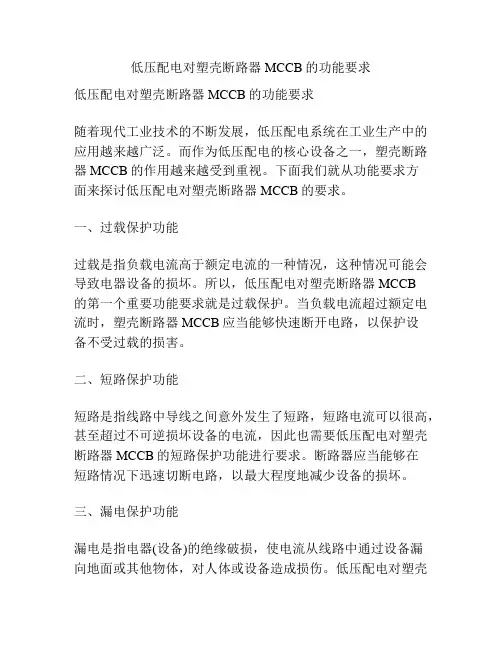

1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流，它所指的含义是本断路器内所能安装的最大 开关及脱扣器电流值。 In——断路器的额定电流，它所指的含义是该断路器内选用的额定热动型脱 扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流，它所指的含义是该断路器的过载保护脱 扣器所整定的电流值。 Ir2——断路器的短延时整定电流，它所指的含义是该断路器的短延时脱扣 器整定的电流，它的数值在电子可调式脱扣器中为～12Irl左右可调。 Ir3——断路器的瞬时整定电流，它所指的含义是该断路器瞬时脱扣器整定 的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为～16Irl左右可调。 Ir4——断路器的单相接地整定电流，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流，它所指的含义是该断路器保护的线路或设 备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流，它所指的含义是该断路器负载电流超出预 先设定的电流时，预报警装置发出报警指示信号，它的数值为～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值，可调时间为0.05～0.45s。 3.MCCB的额定分断能力、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》规范，
