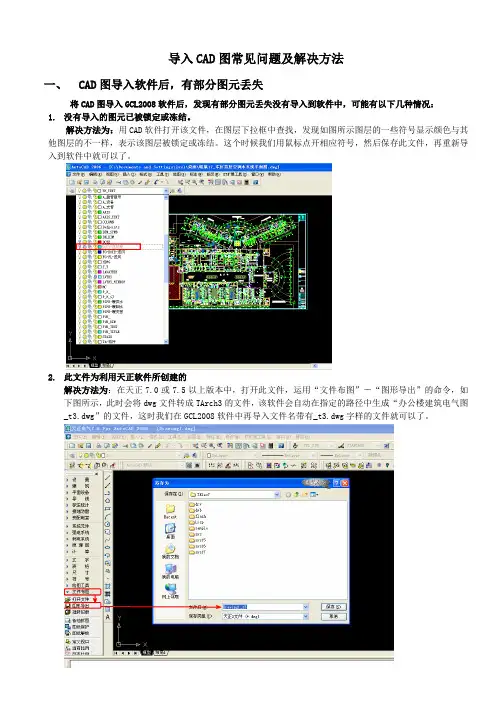

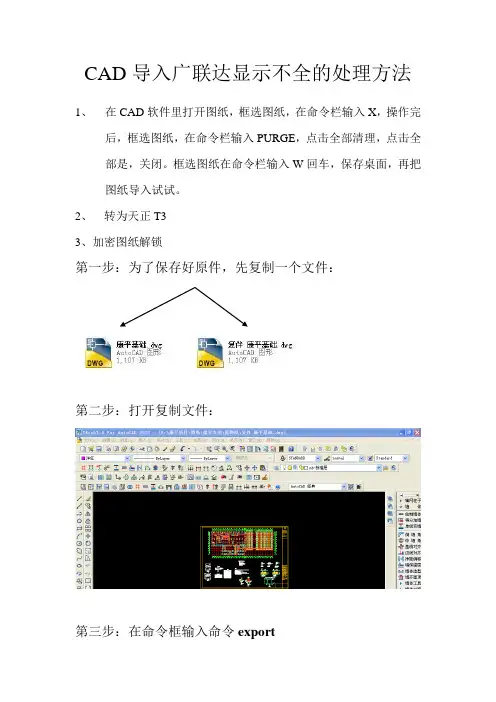

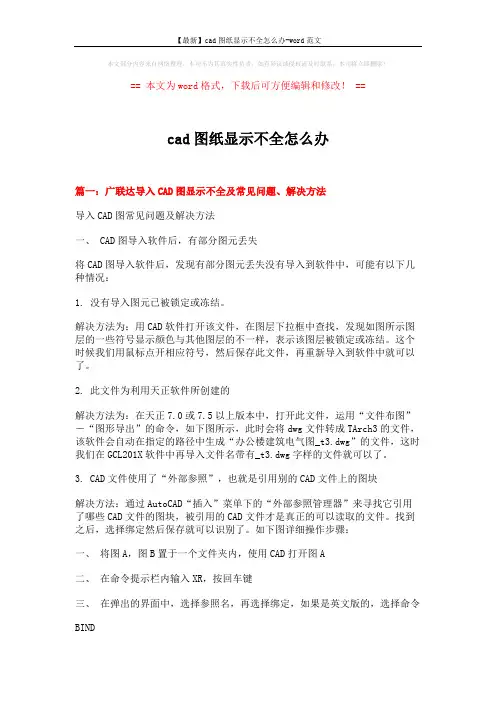

导入CAD图常见问题及解决方法
一、CAD图导入软件后，有部分图元丢失
将CAD图导入软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：
1.没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的
解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块
解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。找到之后，选择绑定然后保存就可以识别了。如下图详细操作步骤：
一、将图A，图B置于一个文件夹内，使用CAD打开图A
二、在命令提示栏内输入XR，按回车键
三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND
四、在弹出的对话框内选择绑定，再点击确定
五、最后点击确定，退出外部参照管理器
经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。

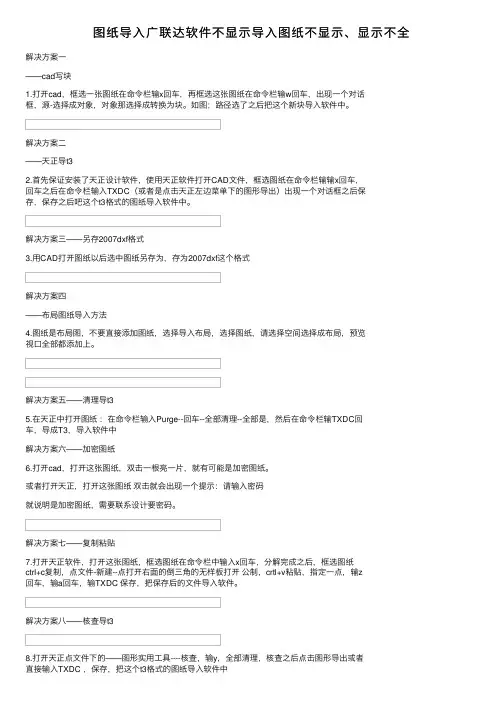

二、CAD图导入软件时无法导入，在预览框无法预览到图
对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：
1. 此CAD文件设计时采用块设计导致的
解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。然后保存文件，再次导入软件就可以了。
2.利用CAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。（exm.lsp工具随附件）解决方法：第一步：选中该“多重插入块”，在其属性里将行、列均改为“1";
后点击“关闭”
第三步：在状态栏命令行里输入“exm”根据提示选中多重插入块；
第四步：运行“explode”分解命令就可以将多重插入块分解了，然后保存文件再导入GCL2008软件就可以了。
3. CAD图文件太大，多达几十兆
CAD图文件一般不会有几十兆的文件，形成这种文件的原因有可能是由于CAD图有填充图或一些波形线条，当利用“分解”功能，将文件分解后，文件图元会暴涨，所以我们只要在CAD文件中分块选中图元，如果选择过程很慢，则表示选中图元中有很多图元，这时我们进行排查，找到这部分图元后，在图层管理中，将图元图层“关掉”，此时再将其它图元选中后复制到一个新建的工程中就可以了。
三、解决CAD图导入后显示小的方法？
CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。但是用CAD软件打开，就能正常显示。这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。
